先导式比例溢流阀工作原理嘿，朋友们，今天咱们聊聊一种神奇的小玩意儿——先导式比例溢流阀。
这名字听起来挺复杂，不过别担心，咱们就像喝茶聊天一样轻松地聊一聊。
你知道吗，这玩意儿在液压系统中可是个大明星。
想象一下，你的车子、工程机械甚至是一些小家电，它们里面都有可能用到这种阀门，真是个无处不在的家伙。
先导式比例溢流阀，听上去像是个学霸，其实它的工作原理简单得不能再简单。
就像咱们吃饭，得有个合理的份量。
这阀门的作用就是控制液压系统中的压力，确保系统在“安全区”内运行。
它就像个保镖，时刻关注着压力的变化，一旦发现压力过高，立马就启动，给系统一个“减压”的机会，真是个机灵鬼。
想象一下，阀门的工作就像个经验丰富的厨师，知道什么时候加盐，什么时候放点儿糖。
系统里有流体流动，压力会不断变化，这个阀门就像个精密的称，能实时监测这些变化。
一旦压力达到设定值，阀门就会慢慢打开，让多余的流体流出，保持系统的平衡。
可真是“稳如泰山”呀！说到这里，咱们得聊聊它的先导功能。
它就像是个小助手，负责在主要阀门和系统之间传递信息。
压力一上升，小助手就立马发出信号，提醒大阀门“嘿，别太放肆，要控制住啊！”这种“团队合作”可真让人刮目相看。
要是没有它，系统就像个失控的马车，哪儿都跑不稳。
你瞧，这个阀门还能根据需要调节流量，真是个灵活的小家伙。
简单来说，就是在液压系统中，不同的部件需要的压力和流量不一样，先导式比例溢流阀能够根据这些需求，智能调节。
这种灵活性让它在各种场合下都能发挥作用，就像换季时的衣柜，随时能搭配出最合适的服装。
用个生动的比喻来说，先导式比例溢流阀就像个精明的理财顾问，知道该把钱花在哪儿，什么时候该存点儿。
它能根据系统的需求，精准调节压力，避免“资金”浪费，让一切运转得更加顺畅。
要是没有它，液压系统就可能因为压力过高而损坏，花钱又花时间，得不偿失。
再来看看它的构造，虽然小巧，但是每个部件都得有自己的工作分工。
先导阀和主阀就像搭档，得默契配合。
先导溢流阀的工作原理先导溢流阀（Pilot Operated Relief Valve）常用于高压油路、气路系统中，以保护系统不被高压力损坏。
它通过一个先导阀与控制阀相结合，实现系统中的压力控制。
下文将详细解释先导溢流阀的工作原理。
1. 工作原理先导溢流阀通过先导阀调节液压油或气体的压力，使液体或气体在达到一定压力后，能够顺畅地流回油箱或空气逸出系统，从而避免系统的过载损坏。
其基本原理是：当系统压力达到先导阀所设定的压力值时，先导阀的弹簧被拉伸，先导阀转换状态打开，使得系统的内部压力得到减缓，同时阀体内的阀芯也会随之移动，打开出口处的通道，使得过剩的流体可以流回油箱或气体放出系统。
当系统压力降低到先导阀设定的最小值时，阀芯再次关闭，系统内压力又开始上升，如此循环往复。
2. 具体原理（1）先导阀的作用先导阀是先导溢流阀中最重要的组成部分之一。
它的作用是检测系统中的压力值，并将检测到的信号传递给控制阀。
先导阀通常是一个双活塞式或单活塞式的阀芯，由与之相对应的弹簧或气压组成。
当压力传感器感测到系统内压力超出设定值时，先导阀的弹簧会被拉伸，强制先导阀开启，将控制阀压力释放出去，从而使系统内部的压力得到缓解。
控制阀是先导溢流阀中的另一个重要部分。
控制阀用于调节进入系统的气体或液体的压力，并确保系统内的压力始终在安全范围内。
控制阀通常是一个单向阀和调节阀的组合体。
当先导阀对其发出指令时，控制阀会立即响应并开始调节系统内部的压力。
溢流阀是先导溢流阀中最后一个组成部分，通过控制系统背压，减少控制阀工作面积从而实现减压环节。
机体内部有一个调节螺钉，可以设置系统中的最大工作压力。
在压力达到这个阈值时，阀芯打开，流量从溢流口流向油箱或者加气逸出。
3. 适用范围先导溢流阀适用于多种工业和机械设备系统。
例如：1. 泵和电机控制系统，以确保液体或气体的流量始终处于正常范围内。
2. 液压或气压工作设备的保护系统，确保系统不会超负荷工作并导致机械故障或其他事故。
先导式溢流阀的特点及应用先导式溢流阀是一种常用的流量控制元件，其特点是基于先导作用使得阀芯在流量变化时能够响应更加敏捷，并且具有更为准确的流量控制能力。
本文将从先导式溢流阀的基本结构、工作原理、特点和应用等方面进行详细阐述。
一、基本结构先导式溢流阀的主要部件包括阀体、阀芯、先导孔、连杆、弹簧等。
其中，阀体是先导式溢流阀的主要结构，它通常采用铝合金、钢、黄铜等材料制成。
阀芯则是先导式溢流阀的关键部件之一，它通过位移或旋转调节进出口的开口大小，从而实现流量控制。
二、工作原理先导式溢流阀的工作原理基于压差信号的反馈作用。
当系统进入某一工作状态时，油液经由先导孔流入先导室内部，由于与先导室相连的口部面积较小，导致在该部位的压力较高。
此时，先导孔上方的阀芯受到的上向力增大，阀芯便向下移动，从而使得溢流阀的流量开口逐渐扩大。
反之，当系统负载降低或变小时，先导室中油液压力也随之降低，此时后压力使得阀芯上方的压力也随之减小，阀芯向上移动，流量开口逐渐变小，直至达到平衡状态。
三、特点1.响应速度快：由于先导孔的作用，先导式溢流阀的阀芯能够更快地响应压差变化，具有更为敏捷的流量调节能力。
2.控制性能好：先导式溢流阀能够控制流量的变化范围更小，控制性能更为准确。
3.结构简单：先导式溢流阀的结构相对简单，易于维护和保养。
4.适用范围广：先导式溢流阀适用范围广，能够适应各种特殊工况的需求。
四、应用1.工业生产中的液压系统：先导式溢流阀广泛应用于制造业领域中的液压系统，包括车床、钳工机床、机床加工中心、数控机床等。
2.交通运输工程：运输领域中液压系统的应用范围更为广泛，包括能源领域（如油井抽油机、油泵）、军工（如导弹力传输系统）、交通（如起升系统、铁路机车等）等。
3.航空航天工业：在航空航天领域，先导式溢流阀被广泛应用于动力输出系统、液压悬挂系统、液压传动系统等重要部件。
综上所述，先导式溢流阀具有响应快、控制性能好、结构简单、适用范围广等特点，被广泛应用于工业生产中的液压系统、交通运输工程、航空航天工业等各个领域。

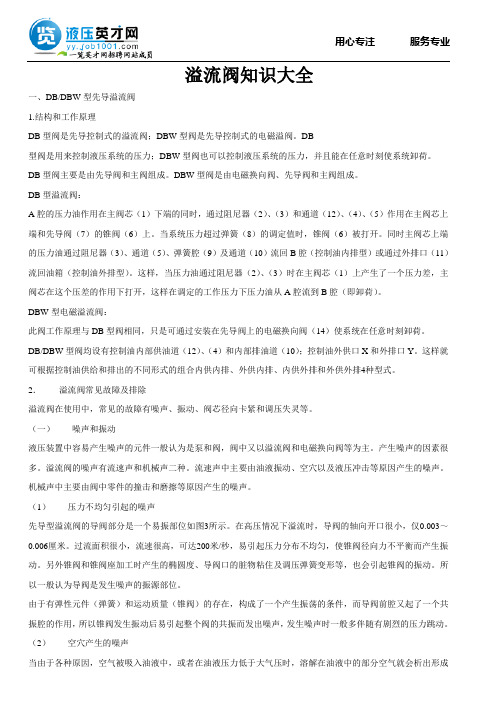

溢流阀知识大全一、DB/DBW型先导溢流阀1.结构和工作原理DB型阀是先导控制式的溢流阀；DBW型阀是先导控制式的电磁溢阀。
DB型阀是用来控制液压系统的压力；DBW型阀也可以控制液压系统的压力，并且能在任意时刻使系统卸荷。
DB型阀主要是由先导阀和主阀组成。
DBW型阀是由电磁换向阀、先导阀和主阀组成。
DB型溢流阀：A腔的压力油作用在主阀芯（1）下端的同时，通过阻尼器（2）、（3）和通道（12）、（4）、（5）作用在主阀芯上端和先导阀（7）的锥阀（6）上。
当系统压力超过弹簧（8）的调定值时，锥阀（6）被打开。
同时主阀芯上端的压力油通过阻尼器（3）、通道（5）、弹簧腔（9）及通道（10）流回B腔（控制油内排型）或通过外排口（11）流回油箱（控制油外排型）。
这样，当压力油通过阻尼器（2）、（3）时在主阀芯（1）上产生了一个压力差，主阀芯在这个压差的作用下打开，这样在调定的工作压力下压力油从A腔流到B腔（即卸荷）。
DBW型电磁溢流阀：此阀工作原理与DB型阀相同，只是可通过安装在先导阀上的电磁换向阀（14）使系统在任意时刻卸荷。
DB/DBW型阀均设有控制油内部供油道（12）、（4）和内部排油道（10）；控制油外供口X和外排口Y。
这样就可根据控制油供给和排出的不同形式的组合内供内排、外供内排、内供外排和外供外排4种型式。
2．溢流阀常见故障及排除溢流阀在使用中，常见的故障有噪声、振动、阀芯径向卡紧和调压失灵等。
（一）噪声和振动液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。
产生噪声的因素很多。
溢流阀的噪声有流速声和机械声二种。
流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。
机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。
（1）压力不均匀引起的噪声先导型溢流阀的导阀部分是一个易振部位如图3所示。
在高压情况下溢流时，导阀的轴向开口很小，仅0.003～0.006厘米。
过流面积很小，流速很高，可达200米/秒，易引起压力分布不均匀，使锥阀径向力不平衡而产生振动。
先导试溢流阀的原理
先导式溢流阀是一种常用的液压控制元件，其主要功能是控制液压系统中的液压油流量，以保护液压系统的正常运行。
其工作原理如下：
1. 工作原理：先导式溢流阀的工作原理类似于普通溢流阀，通过调整阀芯的位置来控制液压油的流量。
不同之处在于先导式溢流阀采用了先导阀来感应工作压力，以实现压力调节的功能。
2. 结构：先导式溢流阀由主阀和先导阀组成。
主阀负责控制流量的开启和关闭，而先导阀则通过感应工作压力来调节主阀的开启程度。
3. 工作过程：当液压系统中的液压油流量超过系统需要时，先导式溢流阀会将多余的液压油流量导流回油箱。
具体过程如下：
- 当液压系统工作压力低于设定压力时，先导阀不受压力作用，主阀关闭，阻止液压油流进入系统。
- 当液压系统工作压力高于设定压力时，压力作用在先导阀上，使其打开。
打开的先导阀允许液压油流进入主阀。
- 随着液压油流进入主阀，主阀打开，将多余的液压油流导流回油箱，以维持系统的工作压力稳定。
通过以上的工作过程，先导式溢流阀能够自动调节系统的工作压力，保护液压系
统不受过载或压力过高的损害。
三节同心式先导式溢流阀的各个部件的作用三节同心式先导式溢流阀，说到这个，可能很多人一头雾水，啥？什么东西？听起来像是某个高科技的外星武器，其实呢，它就是一个在液压系统里超级有用的“小角色”。
你别看它名字复杂，作用其实很简单，就是确保油压不会过高，搞个“定海神针”一样的稳定作用。
想象一下，一辆车的刹车系统里，如果压力过大，那可不是开玩笑的事，结果不一定美丽，可能会像玩具车一样直接失控。
三节同心式先导式溢流阀就在这个时刻上场了，打破压力过高的“闷局”，保持一切正常。
所以，咱们今天就来仔细聊聊它身上的各个小部件都有哪些妙用。
先说说最重要的部分，溢流阀的主阀芯。
这小家伙呢，大家可以把它当作一个“压力的守门员”。
啥意思？就是它负责把关，确保油压不能轻易突破某个安全的界限。
一旦油压过高，阀芯就会起作用，把多余的压力“泄”出去。
你说它是不是挺酷的？反正它能把油系统里的压力稳定住，就像是给整个系统装了一个“减压阀”，让它安全、平稳地工作。
要是没有它，压力失控，油液的流动就乱了套，结果可想而知。
再来看看这个溢流阀的另一个关键部件，先导阀。
你可以把它理解为是“主阀的指挥官”。
先导阀的作用呢，就是控制主阀芯的开关。
简单点说，它相当于先为主阀提供一个“小信号”，告诉它什么时候该动作，什么时候该休息。
这种“先来后到”的机制，保证了系统的稳定性。
其实这就像是你和朋友打游戏，得有一个人负责指挥，谁负责攻击，谁负责防守，合作得当，才能赢得胜利。
先导阀就这么聪明，知道如何给主阀出“指令”，让整个系统像一个团队一样默契地运转。
然后不得不提的就是这个阀体。
哎呀，这个部件可真是个“隐形英雄”。
阀体不显山不露水，平时就像一个安静的背景板，然而它的作用至关重要。
它负责承载整个溢流阀的结构，确保其他部件能够在其中正常运作。
你可以把它看成是溢流阀的“骨架”，没有它，其他部件也就没有立足之地。
所以，阀体虽然默默无闻，但没有它，整个溢流阀就像是一副没有骨头的玩偶，怎么可能动得了？接下来是弹簧。

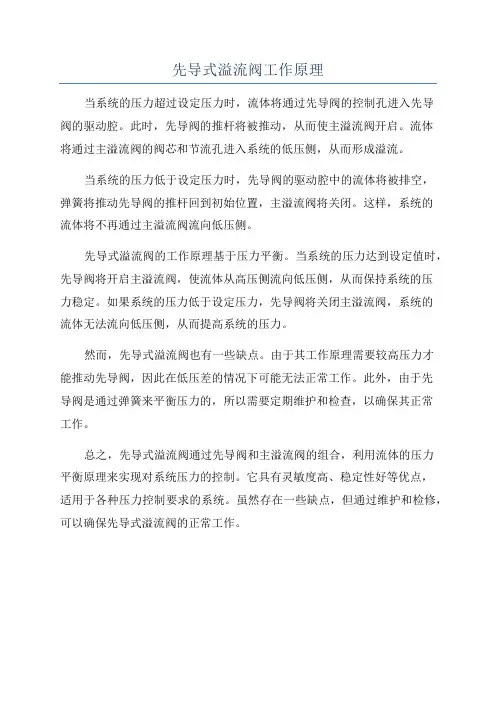

先导式溢流阀工作原理先导式溢流阀在液压系统中拥有广泛的应用。
作为一种非常重要的液压元件，它可以帮助系统实现流量的控制和压力的稳定。
在深入了解先导式溢流阀的工作原理之前，我们先了解一下什么是先导式溢流阀。
一、先导式溢流阀的定义先导式溢流阀是一种流量控制元件，由阀体、阀芯和阀座等部件组成。
该阀通过其先导阀来控制系统压力的调节。
当系统压力超过设定值时，先导式溢流阀会打开回路并将流体引回油箱，以使系统压力保持恒定状态。
二、先导式溢流阀的工作原理先导式溢流阀的工作原理基于流体的力学原理。
当液压系统的压力超过阀功率设定值时，先导式溢流阀会打开其先导阀，将流体通过另一个回路引回油箱。
在此过程中，溢流阀的压力控制部分会保持压力恒定，并控制流量的大小。
当液压系统的压力下降到设定值以下时，先导式溢流阀的先导阀也将关闭。
关闭的先导阀会将压力逐渐释放至主阀芯处，以便流体能够通过主阀体再次进入系统。
然后流体压力将通过主阀芯发挥主导作用，使液压系统继续运作。
这种反复的，始终保持压力控制的流量控制过程，就是先导式溢流阀的工作原理。
三、先导式溢流阀的特点先导式溢流阀有以下特点：1. 先导式溢流阀可以同时控制多个系统，具有良好的稳定性和可靠性。
2. 先导式溢流阀的流量调节性能可靠，能够在一定范围内调节液压系统的流量。
3. 先导式溢流阀的结构简单、功率大，适用于各种复杂的液压系统。
4. 先导式溢流阀可以根据实际需要进行安装和调节，从而更好地满足系统对流量和压力的需求。
四、结论先导式溢流阀作为一种非常重要的液压元件，可以帮助液压系统实现多种功能。
它具有较高的稳定性和可靠性、流量调节性能可靠、结构简单等特点，并已被广泛应用于多个液压领域。
通过对先导式溢流阀的工作原理的深入研究和学习，我们可以更好地掌握先导式溢流阀的工作原理和应用，为液压系统的运转提供更有效的支持。
液压知识要点一、先导式溢流阀1.主阀阻尼孔堵塞→系统压力建立不起。
2.锥阀座小孔堵→系统过载，出现压力超调现象。
3.远程控制口K接油箱→系统低压卸荷。
4.远程控制口K接另一调压阀→惹P2<P1，系统压力取决于P2。
二、先导式减压阀和先导式溢流阀的不同之处：1.减压阀是出口压力控制，保证出口压力为定值，溢流阀是进口压力控制，保证进口压力为定值。
2.减压阀阀口常开，溢流阀阀口常闭。
3.减压阀有单独的泄油口，溢流阀弹簧腔的泄漏油经阀体内流通道內泄至出口（为保证减压阀进出口压力恒定，先导阀弹簧腔需通过泄油口单独外接油箱；溢流阀的出油口是通油箱的，所以它的导阀弹簧腔和泄漏油可以通过阀体上的通道和出油口相通，不必单独外接油箱）。
4.减压阀与溢流阀都有遥控口。
三、先导式顺序阀和先导式溢流阀区别：1.溢流阀的进口压力在通流状态下基本不变，而顺序阀一般不控制系统压力。
2.溢流阀为内泄露，而顺序阀需单独引出泄漏通道，为外泄露。
3.溢流阀的出口必须接油箱，顺序阀出口可接负载。
四、减压阀减压阀用在液压系统中需获得压力低于系统压力的二次油路上，如加紧回路、润滑回路、控制回路上。
必须说明，减压阀出口压力还与出口负载有关，若负载压力低于调定压力时，出口压力由负载决定，此时减压阀不起减压作用。
五、普通单向阀的应用1.常被安装在泵的出口，一方面防止压力冲击影响泵的正常工作，一方面防止泵不工作时油液倒流经泵回油箱。
2.被用来分割油路以防止高低压干扰。
3.与其它阀组成单向节流阀、单向减压阀、单向顺序阀等，使油液一个方向流经单向阀，另一个方向流经节流阀等。
4.安装在执行元件的回油路上，使回油具有一定背压。
做背压阀的单向阀应该更换较大刚度的弹簧，其正向开启压力为0.3-0.5Mpa。
六、柱塞泵1.为了连续吸油和压油，柱塞数必须大于等于3。
七、蓄能器1.气囊式蓄能器应垂直安装，油口向下，以保证气囊的正常收缩。
2.蓄能器与管路之间应安装截止阀，以便充气检修；蓄能器与泵之间应安装单向阀，防止泵停车或卸载时，蓄能器压力油倒流向泵。
