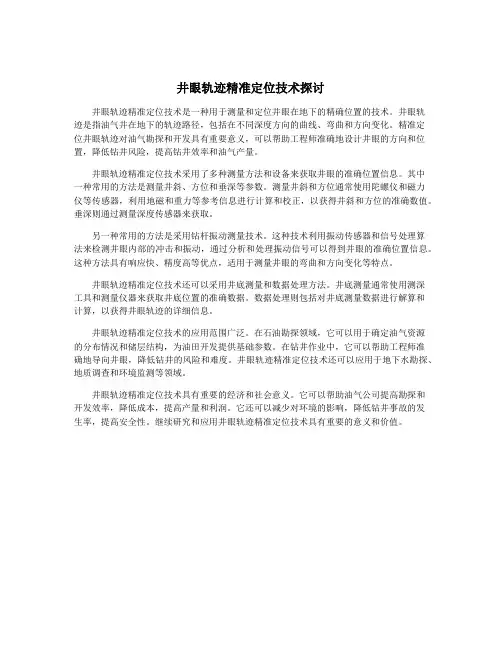

井眼轨迹精准定位技术探讨井眼轨迹精准定位技术是一种用于测量和定位井眼在地下的精确位置的技术。
井眼轨迹是指油气井在地下的轨迹路径,包括在不同深度方向的曲线、弯曲和方向变化。
精准定位井眼轨迹对油气勘探和开发具有重要意义,可以帮助工程师准确地设计井眼的方向和位置,降低钻井风险,提高钻井效率和油气产量。
井眼轨迹精准定位技术采用了多种测量方法和设备来获取井眼的准确位置信息。
其中一种常用的方法是测量井斜、方位和垂深等参数。
测量井斜和方位通常使用陀螺仪和磁力仪等传感器,利用地磁和重力等参考信息进行计算和校正,以获得井斜和方位的准确数值。
垂深则通过测量深度传感器来获取。
另一种常用的方法是采用钻杆振动测量技术。
这种技术利用振动传感器和信号处理算法来检测井眼内部的冲击和振动,通过分析和处理振动信号可以得到井眼的准确位置信息。
这种方法具有响应快、精度高等优点,适用于测量井眼的弯曲和方向变化等特点。
井眼轨迹精准定位技术还可以采用井底测量和数据处理方法。
井底测量通常使用测深工具和测量仪器来获取井底位置的准确数据。
数据处理则包括对井底测量数据进行解算和计算,以获得井眼轨迹的详细信息。
井眼轨迹精准定位技术的应用范围广泛。
在石油勘探领域,它可以用于确定油气资源的分布情况和储层结构,为油田开发提供基础参数。
在钻井作业中,它可以帮助工程师准确地导向井眼,降低钻井的风险和难度。
井眼轨迹精准定位技术还可以应用于地下水勘探、地质调查和环境监测等领域。
井眼轨迹精准定位技术具有重要的经济和社会意义。
它可以帮助油气公司提高勘探和开发效率,降低成本,提高产量和利润。
它还可以减少对环境的影响,降低钻井事故的发生率,提高安全性。
继续研究和应用井眼轨迹精准定位技术具有重要的意义和价值。

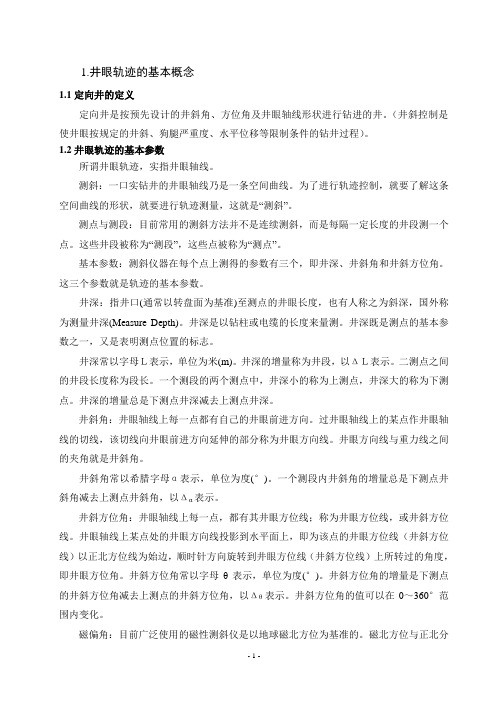

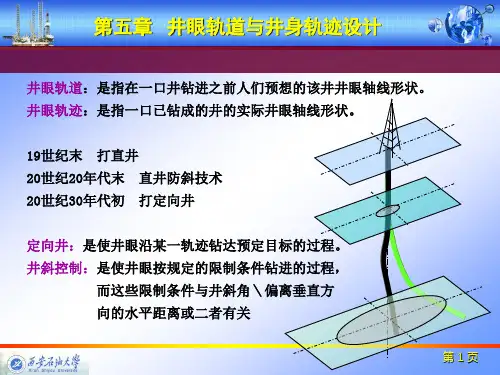

1.井眼轨迹的基本概念1.1定向井的定义定向井是按预先设计的井斜角、方位角及井眼轴线形状进行钻进的井。
(井斜控制是使井眼按规定的井斜、狗腿严重度、水平位移等限制条件的钻井过程)。

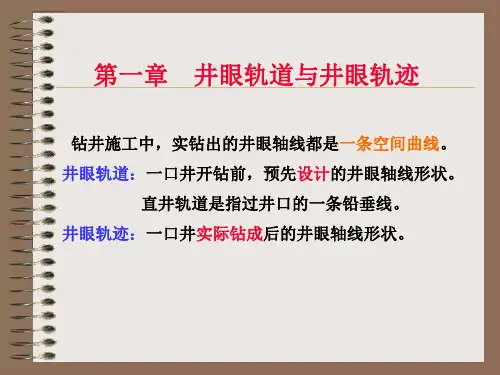

1.2井眼轨迹的基本参数所谓井眼轨迹,实指井眼轴线。
测斜:一口实钻井的井眼轴线乃是一条空间曲线。
为了进行轨迹控制,就要了解这条空间曲线的形状,就要进行轨迹测量,这就是“测斜”。
测点与测段:目前常用的测斜方法并不是连续测斜,而是每隔一定长度的井段测一个点。
这些井段被称为“测段”,这些点被称为“测点”。
基本参数:测斜仪器在每个点上测得的参数有三个,即井深、井斜角和井斜方位角。
这三个参数就是轨迹的基本参数。
井深:指井口(通常以转盘面为基准)至测点的井眼长度,也有人称之为斜深,国外称为测量井深(Measure Depth)。
井深是以钻柱或电缆的长度来量测。
井深既是测点的基本参数之一,又是表明测点位置的标志。
井深常以字母L表示,单位为米(m)。
井深的增量称为井段,以ΔL表示。
二测点之间的井段长度称为段长。
一个测段的两个测点中,井深小的称为上测点,井深大的称为下测点。
井深的增量总是下测点井深减去上测点井深。
井斜角:井眼轴线上每一点都有自己的井眼前进方向。
过井眼轴线上的某点作井眼轴线的切线,该切线向井眼前进方向延伸的部分称为井眼方向线。
井眼方向线与重力线之间的夹角就是井斜角。
井斜角常以希腊字母α表示,单位为度(°)。
一个测段内井斜角的增量总是下测点井斜角减去上测点井斜角,以Δα表示。
井斜方位角:井眼轴线上每一点,都有其井眼方位线;称为井眼方位线,或井斜方位线。
井眼轴线上某点处的井眼方向线投影到水平面上,即为该点的井眼方位线(井斜方位线)以正北方位线为始边,顺时针方向旋转到井眼方位线(井斜方位线)上所转过的角度,即井眼方位角。
井斜方位角常以字母θ表示,单位为度(°)。
井斜方位角的增量是下测点的井斜方位角减去上测点的井斜方位角,以Δθ表示。

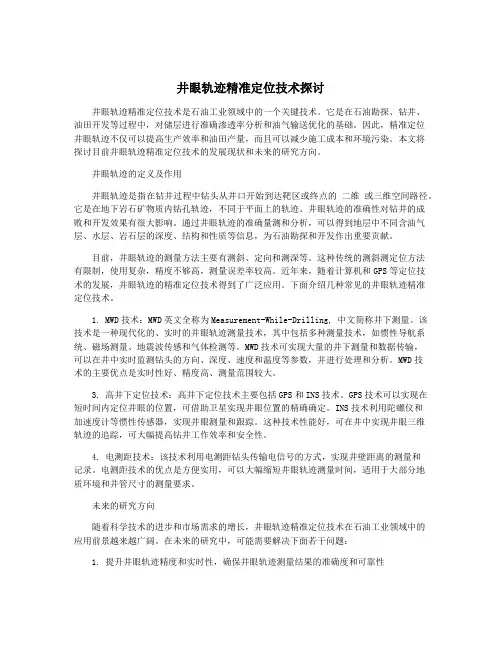

井眼轨迹精准定位技术探讨井眼轨迹精准定位技术是石油工业领域中的一个关键技术。
它是在石油勘探、钻井、油田开发等过程中,对储层进行准确渗透率分析和油气输送优化的基础。
因此,精准定位井眼轨迹不仅可以提高生产效率和油田产量,而且可以减少施工成本和环境污染。
本文将探讨目前井眼轨迹精准定位技术的发展现状和未来的研究方向。
井眼轨迹的定义及作用井眼轨迹是指在钻井过程中钻头从井口开始到达靶区或终点的二维或三维空间路径。
它是在地下岩石矿物质内钻孔轨迹,不同于平面上的轨迹。
井眼轨迹的准确性对钻井的成败和开发效果有很大影响。
通过井眼轨迹的准确量测和分析,可以得到地层中不同含油气层、水层、岩石层的深度、结构和性质等信息,为石油勘探和开发作出重要贡献。
目前,井眼轨迹的测量方法主要有测斜、定向和测深等。
这种传统的测斜测定位方法有限制,使用复杂,精度不够高,测量误差率较高。
近年来,随着计算机和GPS等定位技术的发展,井眼轨迹的精准定位技术得到了广泛应用。
下面介绍几种常见的井眼轨迹精准定位技术。
1. MWD技术:MWD英文全称为Measurement-While-Drilling, 中文简称井下测量。
该技术是一种现代化的、实时的井眼轨迹测量技术,其中包括多种测量技术,如惯性导航系统、磁场测量、地震波传感和气体检测等。
MWD技术可实现大量的井下测量和数据传输,可以在井中实时监测钻头的方向、深度、速度和温度等参数,并进行处理和分析。
MWD技术的主要优点是实时性好、精度高、测量范围较大。
3. 高井下定位技术:高井下定位技术主要包括GPS和INS技术。
GPS技术可以实现在短时间内定位井眼的位置,可借助卫星实现井眼位置的精确确定。
INS技术利用陀螺仪和加速度计等惯性传感器,实现井眼测量和跟踪。
这种技术性能好,可在井中实现井眼三维轨迹的追踪,可大幅提高钻井工作效率和安全性。
4. 电测距技术:该技术利用电测距钻头传输电信号的方式,实现井壁距离的测量和记录。

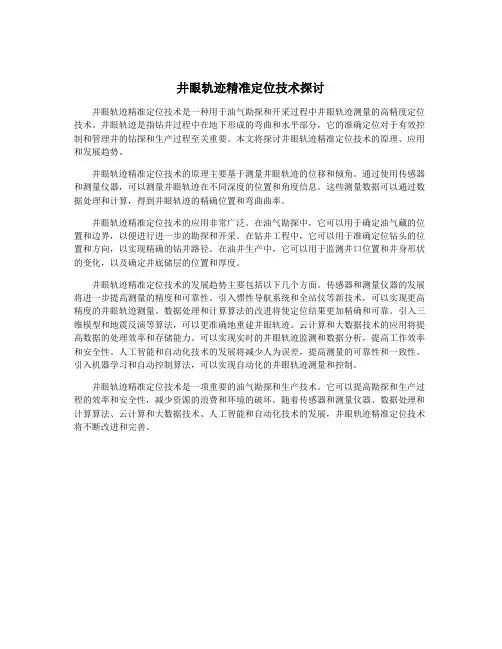

井眼轨迹精准定位技术探讨井眼轨迹精准定位技术是一种用于油气勘探和开采过程中井眼轨迹测量的高精度定位技术。
井眼轨迹是指钻井过程中在地下形成的弯曲和水平部分,它的准确定位对于有效控制和管理井的钻探和生产过程至关重要。
本文将探讨井眼轨迹精准定位技术的原理、应用和发展趋势。
井眼轨迹精准定位技术的原理主要基于测量井眼轨迹的位移和倾角。
通过使用传感器和测量仪器,可以测量井眼轨迹在不同深度的位置和角度信息。
这些测量数据可以通过数据处理和计算,得到井眼轨迹的精确位置和弯曲曲率。
井眼轨迹精准定位技术的应用非常广泛。
在油气勘探中,它可以用于确定油气藏的位置和边界,以便进行进一步的勘探和开采。
在钻井工程中,它可以用于准确定位钻头的位置和方向,以实现精确的钻井路径。
在油井生产中,它可以用于监测井口位置和井身形状的变化,以及确定井底储层的位置和厚度。
井眼轨迹精准定位技术的发展趋势主要包括以下几个方面。
传感器和测量仪器的发展将进一步提高测量的精度和可靠性。
引入惯性导航系统和全站仪等新技术,可以实现更高精度的井眼轨迹测量。
数据处理和计算算法的改进将使定位结果更加精确和可靠。
引入三维模型和地震反演等算法,可以更准确地重建井眼轨迹。
云计算和大数据技术的应用将提高数据的处理效率和存储能力。
可以实现实时的井眼轨迹监测和数据分析,提高工作效率和安全性。
人工智能和自动化技术的发展将减少人为误差,提高测量的可靠性和一致性。
引入机器学习和自动控制算法,可以实现自动化的井眼轨迹测量和控制。
井眼轨迹精准定位技术是一项重要的油气勘探和生产技术。
它可以提高勘探和生产过程的效率和安全性,减少资源的浪费和环境的破坏。
随着传感器和测量仪器、数据处理和计算算法、云计算和大数据技术、人工智能和自动化技术的发展,井眼轨迹精准定位技术将不断改进和完善。
井眼轨迹计算方法井眼轨迹是指油井在地下的钻井过程中所形成的路径。
钻井工程师需要准确地预测井眼轨迹,以确保钻井操作的安全和高效性。
在钻井过程中,井眼轨迹计算方法可以通过多种方式实现,下面将介绍其中的几种常用方法。
1.理论计算方法:理论计算方法是基于地质规律和物理原理,通过数学模型进行预测计算的方法。
这种方法需要准确了解井眼的初始位置、地质结构和钻探参数等信息,并将其作为输入,通过逐步迭代的计算过程来预测井眼轨迹。
在理论计算方法中,最常用的是连续方位距离法和连续方位角法。
-连续方位距离法(TVD法):该方法使用三角函数计算相邻测深点的位置,即通过垂直深度(TVD)和距井口的水平距离(MD)来确定下一点的坐标。
这种方法适用于计算井眼轨迹中的直线段。
-连续方位角法(HD法):该方法使用平面几何原理,通过已知点的坐标和测深点之间的连续方位角来计算井眼轨迹。
这种方法适用于井眼中存在弯曲或曲线段的情况。
2.统计计算方法:统计计算方法是基于实际测量数据进行分析和计算的方法。
在钻井过程中,工程师可以通过现场测量仪器来获取井眼轨迹中的各种参数数据,如倾角、方位角、测深等,然后利用这些数据进行统计和分析,从而预测井眼轨迹。
统计计算方法通常涉及到数据的处理和模型的拟合。
常见的统计计算方法有线性回归、非线性回归、多元分析等。
3.数值模拟方法:数值模拟方法是通过计算机模拟真实井眼轨迹的方法。
这种方法基于钻井过程中涉及的物理方程和流体力学原理,将区域内各种参数设定为初始条件和边界条件,然后使用数值计算方法求解这些方程,从而得到井眼轨迹。
数值模拟方法可以提供较为准确和全面的井眼轨迹预测结果,但也需要针对具体情况建立适当的数学模型,并进行合理的假设和参数设定。
总结来说,井眼轨迹计算方法可以使用理论计算方法、统计计算方法和数值模拟方法等多种方式。
不同的方法适用于不同的场景和需求,工程师可以根据具体情况选择合适的方法进行井眼轨迹的预测计算。
井眼轨迹计算方法综述
一、井眼轨迹概述
井眼轨迹是指钻井过程中井口周围岩石的运动轨迹。
井眼轨迹的确定对于钻井工程至关重要。
钻井过程中,井眼轨迹的控制非常重要,以确保钻井过程中不会对井口周围的岩石造成过度压力,避免井眼坍塌等问题。
二、井眼轨迹计算方法综述
目前,井眼轨迹计算方法主要包括以下几种:
1. 经验公式法
该方法主要是根据前人的经验,总结出一些适用于不同井型的公式,然后根据这些公式计算井眼轨迹。
该方法操作简单,但精度较低。
2. 有限元法
该方法主要是通过建立井眼周围的力学模型,并通过计算机模拟计算出井眼轨迹。
该方法适用于大型井眼轨迹计算,但需要较大的计算量和较长的计算时间。
3. 神经网络法
该方法主要是通过建立神经网络模型,模拟人脑神经元之间的连接关系,并通过训练神经网络,提高其预测精度。
该方法适用于复杂井眼轨迹计算,但需要大量的训练数据和较长的训练时间。
4. 遗传算法
该方法主要是通过遗传算法,在大量备选方案中快速找到最优解。
该方法适用于大型复杂井眼轨迹计算,但需要较长的计算时间。
三、井眼轨迹计算方法的应用
不同种类的井眼轨迹计算方法适用于不同的井眼情况。
目前,井眼轨迹计算方法主要应用于以下几个方面:
1. 定向井眼轨迹计算
定向井眼轨迹计算是井眼轨迹计算中最为重要的一种应用。
定向井眼轨迹计算需要准确预测井眼周围岩石的运动轨迹,以确保钻井过程中不会对井口周围的岩石造成过度压力,避免井眼坍塌等问题。
2. 水平井眼轨迹计算
水平井眼轨迹计算主要是为了实现水平井眼的钻井效果。

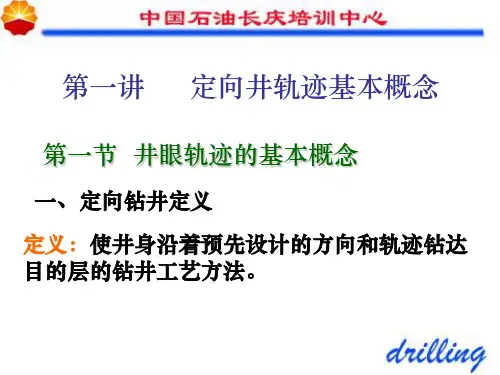

第一节井眼轨迹的基本概念目的:掌握有关参数的概念及这些参数之间的关系。
一、轨迹的基本参数测量方法:非连续测量,间断测量。
“测段”,“测点”。

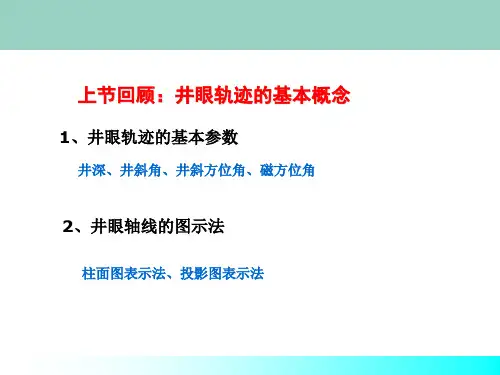

轨迹的三个基本参数----井深、井斜角和井斜方位角。
(1) 井深(或称为斜深、测深)井口(通常以转盘面为基准)至测点的井眼长度。
以字母Dm表示,单位为米(m)。
井深增量(井段):下测点井深与上测点井深之差。
以ΔD m表示。
测段:二测点之间的井段称为测段。
井眼轨迹空间曲线图(2) 井斜角(α):指井眼方向线与重力线之间的夹角。
单位为度(°)。
井眼方向线:过井眼轴线上某测点作井眼轴线的切线,该切线沿井眼前进方向延伸的部分称为井眼方向线。
井斜角增量(Δα):下测点井斜角与上测点井斜角之差。
Δα=αB -αA(3) 井斜方位角φ(井眼方位角、方位角):在水平投影图上,以正北方位线为始边,顺时针方向旋转到井眼方位线上所转过的角度。
井眼方位线(井斜方位线):某测点处的井眼方向线在水平面上的投影。
井斜方位角增量Δφ:上、下测点的井斜方位角之差。
Δφ=φB-φA 井斜方位角的变化范围:0~360°。
目前广泛使用的磁性测斜仪是以地球磁北方位为基准的,磁北方位与正北方位并不重合而有一夹角,即磁偏角,分东磁偏角西磁偏角东磁偏角:指磁北方位线在正北方位线的东面。
西磁偏角:指磁北方位线在正北方位线的西面。
磁偏角校正:目前广泛使用的磁性测斜仪是以地球磁北方位为基准的,所测得的井斜方位角为磁方位角,并不是真方位角。
需要经过换算求得真方位角,称为磁偏角校正:真方位角=磁方位角+东磁偏角真方位角=磁方位角-西磁偏角一.轨迹的基本参数磁偏角:磁北方位与正北方位之间的夹角。
磁偏角分类:东磁偏角及西磁偏角磁偏角校正:真方位角=磁方位角+东磁偏角真方位角=磁方位角-西磁偏角一.轨迹的基本参数(3)井斜方位角φ另一种表示方式:象限角:指井斜方位线与正北方位线或与正南方位线之间的夹角。
