有源箝位正激变换器电路分析设计1.引言有隔离变换器的DC/DC变换器按照铁芯磁化方式，可分为双端变换器和单端变换器。
和双端变换器比较，单端变换器线路简单、无功率管共导通问题、也不存在高频变换器单向偏磁和瞬间饱和问题，但由于高频变换器工作在磁滞回线一侧，利用率低。
因此，它只适用于中小功率输出场合。
单端正激变换器是一个隔离开关变换器，隔离型变换器的一个根本特点是有一个用于隔离的高频变压器，所以可以用于高电压的场合。
由于引入了高频变压器极大的增加了变换器的种类，丰富了变换器的功能，也有效的扩大了变换器的使用范围。
单端正激变换器拓扑以其结构简单、工作可靠、成本低廉而被广泛应用于独立的离线式中小功率电源设计中。
在计算机、通讯、工业控制、仪器仪表、医疗设备等领域，这类电源具有广阔的市场需求。
当今，节能和环保已成为全球对耗能设备的基本要求。
所以，供电单元的效率和电磁兼容性自然成为开关电源的两项重要指标。
而传统的单端正激拓扑，由于其磁特性工作在第一象限，并且是硬开关工作模式，决定了该电路存在一些固有的缺陷：变压器体积大，损耗大；开关器件电压应力高，开关损耗大；dv/dt和di/dt大等。
为了克服这些缺陷，提出了有源钳位正激变换器拓扑，从根本上变了单端正激变换器的运行特性，并且能够实现零电压软开关工作模式，从而大量地减少了开关器件和变压器的功耗，降低了dv/dt和di/dt，改善了电磁兼容性。
因此，有源钳位正激变换器拓扑迅速获得了广泛的应用。
本文主要介绍Flyback 型有源箝位正激变换器的稳态工作原理与电路设计。
2. 有源箝位正激变换器电路的介绍有源箝位正激变换器由有源箝位支路和功率输出电路组成。
有源箝位支路由箝位开关和箝位电容串联组成，并联在主开关或变压器原边绕组两端。
利用箝位电容及开关管的输出电容与变压器绕组的激磁电感谐振创造主开关和箝位开关的Z VS工作条件，并在主开关关断期间，利用箝位电容的电压限制主开关两端的电压基本保持不变，从而避免了主开关过大的电压应力；另一方面，在正激变换器中采用有源箝位技术还可实现变压器铁芯的自动磁复位，并可以使激磁电流沿正负两个方向流动，使其工作在双向对称磁化状态，提高了铁芯的利用率。
有源钳位正激变换器的理论分析和设计方法刘耀平(深圳华德电子有限公司，广东深圳518066）摘要：零电压软开关有源钳位正激变换器拓扑非常适合中小功率开关电源的设计。
增加变压器励磁电流或应用磁饱和电感均能实现零电压软开关工作模式。
基于对零电压软开关有源钳位正激变换器拓扑的理论分析，提出了一套实用的优化设计方法。
实验结果验证了理论分析和设计方法。
关键词：有源钳位；正激变换器；零电压软开关1引言单端正激变换器拓扑以其结构简单、工作可靠、成本低廉而被广泛应用于独立的离线式中小功率电源设计中。
在计算机、通讯、工业控制、仪器仪表、医疗设备等领域，这类电源具有广阔的市场需求。
当今，节能和环保已成为全球对耗能设备的基本要求。
所以，供电单元的效率和电磁兼容性自然成为开关电源的两项重要指标。
而传统的单端正激拓扑，由于其磁特性工作在第一象限，并且是硬开关工作模式，决定了该电路存在一些固有的缺陷：变压器体积大，损耗大；开关器件电压应力高，开关损耗大；d v/d t和d i/d t大，EMI问题难以处理。
为了克服这些缺陷，文献[1][2][3]提出了有源钳位正激变换器拓扑，从根本上改变了单端正激变换器的运行特性，并且能够实现零电压软开关工作模式，从而大量地减少了开关器件和变压器的功耗，降低了d v/d t和d i/d t，改善了电磁兼容性。
因此，有源钳位正激变换器拓扑迅速获得了广泛的应用。
然而，有源钳位正激变换器并非完美无缺，零电压软开关特性也并非总能实现。
因而，在工业应用中，对该电路进行优化设计显得尤为重要。
本文针对有源钳位正激变换器拓扑，进行了详细的理论分析，指出了该电路的局限性，并给出了一种优化设计方法。
2正激有源钳位变换器的工作原理如图1所示，有源钳位正激变换器拓扑与传统的单端正激变换器拓扑基本相同，只是增加了辅助开关S a（带反并二极管）和储能电容C s，以及谐振电容C ds1、C ds2，且略去了传统正激变换器的磁恢复电路。
有源钳位正激原理与设计实例
有源钳位正激原理与设计实例
单端正激变换器具有结构简单、工作可靠、成本低廉、输入输出电气隔离、易于多路输出等优点，因而被广泛应用在中小功率变换场合。
但是它有一个固有缺点：在主开关管关断期间，必须附加一个复位电路，以实现高频变压器的磁复位，防止变压器磁芯饱和。
传统的磁复位技术包括采用第三个复位绕组技术、无损的LCD箝位技术以及RCD 箝位技术。
这三种复位技术虽然都有一定的优点，但是同时也存在一些缺陷。
（1）第三复位绕组技术采用第三个复位绕组技术正激变换器的优点是技术比较成熟，变压器能量能够回馈给电网。
它存在的缺点是：第三复位绕组使得变压器的设计和制作比较复杂；变压器磁芯不是双向对称磁化，因而利用率较低；原边主开关管承受的电压应力很大。
（2）RCD箝位技术采用RCD箝位技术正激变换器的优点是电路结构比较简单，成本低廉。
它存在的缺点是：在磁复位过程中，磁化能量大部分都消耗在箝位网络中，因而效率较低；磁芯不是双向对称磁化，磁芯利用率较低。
（3）LCD箝位技术采用无损的LCD箝位技术正激变换器的优点是磁场能量能够全部回馈给电网，效率较高。
有源钳位正激原理与设计实例。
有源钳位正激钳位电容工作原理
有源钳位正激钳位电容是一种特殊的电容工作原理，它通过不断变化电路的工作状态来实现电容的正激。
下面是具体的工作原理：
1. 初始状态：在没有外部信号时，有源钳位正激钳位电容内部的电路处于关闭状态，电容两端电压为0。
2. 正激开始：当外部信号输入时，根据信号的变化，电容两端会产生相应的电压变化。
这个过程中，有源钳位正激钳位电容内部的电路会根据电压变化自动切换工作状态，以实现电容的正激。
3. 工作状态切换：根据输入信号的正负变化，有源钳位正激钳位电容会通过内部的开关电路，选择性地切换工作状态。
具体来说，当输入信号为正时，有源钳位正激钳位电容会选择性地将电容与电源相连，使其被正激。
反之，当输入信号为负时，有源钳位正激钳位电容会选择性地将电容与地相连，使其被反激。
4. 反激和正激：在工作状态切换的过程中，根据输入信号的变化，有源钳位正激钳位电容会不断地进行反激和正激。
这样，电容两端的电压就能随着输入信号的变化而正常响应。
总结起来，有源钳位正激钳位电容通过内部的开关电路，根据输入信号的变化，选择性地切换工作状态，从而实现电容的正
激。
这种工作原理使得有源钳位正激钳位电容能够有效地响应输入信号的变化，并将其转化为电压输出。
有源钳位DC／DC正激变换器硬件电路及参数的设计摘要：开关稳压电源取代晶体管线性稳压电源已有30多年历史。
最初的开关电源一问世其电能转换效率就已经达到了60%-70%，转换效率可达到线性电源的一倍。
因此开关电源引起了人们的广泛关注。
随着社会进步，开关电源应用越来越广泛，对开关电源也提出新的要求。
开关电源要小型轻量，包括磁性元件和电容的体积重量要小。
此外要求开关电源效率要更高，性能更好，可靠性更高等。
DC-DC变换器是开关电源的主要组成部分，它是电能转换的核心，涉及到体积，转换效率等各方面的要求。
本文主要介绍有源钳位单端正激式DC/DC变换器的设计方法。
关键词：DC-DC变换器；有源钳位；设计；输入电压为28.5±5V，输出电压为12V，输出功率为50W。
一、占空比的设计当主开关管Q1开通时，变压器原方绕组所承受的电压为，Q1截止时，原方绕组承受的反向电压为钳位电容上的电压。
假设足够大，则在Q1截止期间，可以认为保持不变，则根据伏-秒积平衡可以得到：（5-1）则不难得到：（5-2）当主开关管Q1关断时，漏源电压应力为：（5-3）综合式（5-1）、（5-2）、（5-3）式可得（5-4）在相同的N、下，当输入电源电压增大时，占空比D减小。
从式（5-4）可以看出，当D变化时，开关管电压应力也随之变化。
当D=0.5左右变化时，的值变化不大，也就是说，当输入电压变化比较大时，开关管电压应力变化不大，因此有源钳位正激变换器特别适用于宽输入电源电压场合。
一般D最大可以取到0.75左右。
在设计开关电源时，应该合理选择占空比，使得当输入电压为最大和最小值，开关管的电压应力相等。
由式（4-4）可得：，（5-5）由式（5-2）可知，欲使得输入最大电压和最小电压时开关管电压应力相等，则须满足以下条件：（5-6）则可以算得=0.412，=0.588，N=1.15为了便于高频变压器的制作，取N=1，则根据式（4-4）可以得到：=0.358，=0.511二、主开关管的选择选择MOSFET的原则是：MOSFET的额定电压和电流值不小于变换器中MOSFET所承受的最大电压和最大电流，一般应该为两倍。
有源钳位正激电源变换器的工作原理及优势有源箝位正激电源变换器的工作原理及优势— Bob Bell, 美国国家半导体公司电源应用工程师对设计人员来说，有源箝位正激变换器有很多优点，现在正得到广泛应用。
采用正激结构的电源变换器是高效率、大功率应用（50W 至 500 W范围）的出色选择。
虽然正激结构的普及有各种各样的原因，但设计者主要青睐的是它的简捷、性能和效率。
正激变换器来源于降压结构。
两者之间的主要区别是：正激结构变压器的输入地和输出地之间是绝缘的，另外它还有降压或升压功能。
正激结构中的变压器不会象在对称结构（如推挽、半桥和全桥）中那样，在每个开关周期内进行自复位。
正激功率变换器中使用了一些不同的复位机制，它们各有自己的优点和挑战。
对设计者而言，有源箝位正激变换器具有诸多的优点，因此现在这个拓扑被广泛应用。
图1：降压和前向拓扑结构图 1 显示了降压和正激转换器之间的相似之处。
注意两种变换功能的唯一区别是在正激变换功能中，匝数比(Ns/Np)这一名词所包含的内容。
Ns 和 Np 分别为次级匝数和初级匝数，均绕在变压器磁芯上。
图2 显示了一个变压器模型，其中包括与初级绕组并联的“励磁电感”（Lm）。
这个励磁电感可以在次级绕组开路状态下在初级端子处测量。
励磁电感中的电流与磁芯中的磁通密度成正比。
确定尺寸的某种磁芯只能支持到某个磁通密度，然后磁芯就会进入饱和。
当磁芯饱和时，电感量会急剧下降。
变压器模型中另外一个部分是与初级绕组串联的“漏感”（LL）。
漏感可以在次级绕组短路情况下在初级端子处测量。
这一名称表示杂散的初级电感，它不会耦合到次级。
图2 转换模式有源箝位电路的工作图3a 图3b图3c图 3a 到 3c 表示了有源箝位正激电源转换器的主要工作步骤。
在时刻t0 时，主功率开关（Q1）导通，在变压器初级施加一个VIN。
变压器次级绕组电压为VIN x Ns/Np。
此时的初级电流包括两个部分：来自输出电感的映射电流(IL x Ns/Np)；以及在激磁电感（Lm）中上升的电流。
Science &Technology Vision科技视界0引言在烟草工业电气设备中,各种电路板和模块上的大量集成电路,需要直流5V 电源供电,通常我们用高于5V 的直流电再通过DC-DC 三端稳压模块变换(一般压差为2V)得到稳定的5V 电源。
实验室用的电源电流一般只有5A,10A,且体积偏大,不适合安装。
有源钳位正激式拓扑电路适合中小功率开关电源的设计,而且结构简单,性能好,适合在烟草工业电气设备中使用。
1有源箝位正激式电路的特点图1有源箝位正激式模型电路有源钳位正激变换器拓扑与传统的单端正激变换器拓扑基本相同,只是增加了辅助开关Qc(带反并二极管)和储能电容Cc,且略去了传统正激变换器的磁恢复电路。
开关Q1和Qc 工作在互补状态。
为了防止开关Q1和Qc 共态导通,两开关的驱动信号间留有一定的死区时间。
采用有源箝位的正激变换器的特点是:变压器是双向对称磁化的,工作在B-H 回线的第一和第三象限,变压器得到了充分利用,因此占空比可以大于0.5,而且开关管的电压应力低,适合与输入电压范围比较宽的应用场合,箝位开关管是零电压开关的,励磁能量和漏感能量全部回馈到电网。
2参数设计2.1功率变压器的设计1)工作频率的设定开关频率的提高有助于开关电源的体积减小,重量减轻。
开关频率提高又增加了开关损耗和磁芯损耗。
本方案通初步确定工作频率和最大占空比如下:工作频率f=170kHz 最大占空比=75%2)根据设计输出功率选择磁芯P O =7.5×20=150(W)考虑有20%裕量和效率,取η=80%,则150×1.2×1.25=225瓦,选择一个传递功率可达300瓦的磁芯,通过Ferroxcube 公司的磁芯手册,选材料代号为3F3的锰锌铁氧体磁芯,材料的损耗曲线如图2所示。
比损耗为100Mw/cm 3对应磁通密度摆幅为0.09T。
这里是第一次选择磁通密度摆幅。
图2比损耗与频率和峰值磁感应关系T=100℃应用面积粗略估计公式:AP=A e A w =P OK ΔBf T()4/3cm4其中:P O ———输出功率(W);ΔB ———磁通密度变化量(T);f T ———变压器工作频率(Hz);K ———0.014(正激变换器)得到AP=2720.014×0.08×170×103()4/3=1.2cm4假定选择磁芯EE32/6/20,查阅手册得到A w =130mm 2A e =130mm 2V e =5380mm 3l e =41.4mm 。
一种双晶体管正激有源钳位软开关电源的设计引言现在世界资源短缺，各国政府及社会各界越来越要求节能降耗。
中国政府也正秉持这一国际化趋势的理念在不断迈进，这一趋势在未来几年还会加速，这势必为响应这一国际趋势的科技型企业带来巨大的机遇。
同时对技术薄弱的电源企业就是一个巨大的考验。
在电源行业来讲，这几年大家一直致力于80PLUS的产品研发，时至今日，这项技术在大的企业已经得到普及。
接下来的方向就是如何来达到85PLUS的要求。
这对于一般的适配器或高电压直流输出的电源来讲没有什么问题，大家很容易就可以实现。
但是对于一般的PC电源或服务器电源这种带多输出中低直流电压的电源来讲，要达到85PLUS就不这么容易了。
电源目前常见的几种可以实现高效率的电路拓扑来讲，单晶体管有源钳位技术现在有很多厂商推广，但是目前使用情况还是不太普及，全桥零电压开关的技术也有人使用，也同样没有得到广泛普及。
现今在大的电源使用上大家最常用的就是双晶体管正激，目前很多厂商从300W～1200W的范围都有使用，同时可以满足80PLUS的要求，但是目前要作到85PLUS就很难，不进行一些技术变更几乎不可能。
基于目前的情况，本文介绍一种利用有源钳位技术在双晶体管正激上实现软开关的设计方法，并给出实际的设计案例及实验结果。
双晶体管正激有源钳位软开关的工作原理双晶体管正激有源钳位软开关主电路如图1所示。
参阅图2至图7，详细讲述双晶正激有源钳位开关电源的工作过程如下：1）功率传输阶段（t0～t1），如图2所示，该阶段第一主开关管VT1和第二主开关管VT2同时导通，而钳位开关管VTR1处于关断状态。
加在变压器上的输入电压使励磁电流线性上升，初级向次级经变压器传输能量。
次级VD1导通，VD2截止，L1上的电流线性上升，整流滤波后供给负载RL.在此条件下VD1和VD2刚好ZVS下导通，因其体二极管先前已经在导通状态（如图6所示）2）谐振阶段（t1～t2），如图3所示，在占空比的控制下，第一主开关管VT1和第二主开关管VT2在t1时刻同时关断，变压器磁芯极性反转。
有源钳位正激式转换器
图1给出了有源钳位正激式转换器的两种主电路。
其中，Lm和LLK，分别表示变压器的等效励磁电感和漏感，电容C1和C2分别表示开关管V1和V2的结电容，D1和D2为开关管V1和V2的反并联二极管。
钳位开关管V2（小功率MOSFET）和钳位电容C串联，组成有源钳位电路，此电路有两种接法：一种是与转换器的主开关管V1并联，如图1（a）所示；另一种是并联在变压器的初级绕组两端，如图1（b）所示。
图1 有源钳位正激式转换器的两种主电
在正激式转换器中，利用有源钳位技术可以实现变压器铁心的自动磁复位，无须另加复位措施；并可以使励磁电流正、负方向流通，使铁心在磁化曲线第一象限及第三象限运行，提高了铁心的利用率。
在主开关关断期间，钳位电路将主开关管两端的电压钳位在一定数值的水平上，并基本保持不变，从而避免了主开关管上出现过大的电压应力。
分析表明，正激式转换器主开关管两端的电压为输人电压Ui，与钳位电容C上电压UC之和。
图1（a）、（b）中，钳位电容C上的电压UC是不同的，根据计算可以分别得到
对图1（a）所示的电路
对图1（b）所示的电路
式（3-252）可以推导如下：对于图1（b）所示的电路，在一个周期Ts 内，主开关管V1，导通的时间为DUTs，变压器初级绕组承受的电压为Ui，而V1的关断时间为（1—Du）Ts，变压器初级绕组承受的电压为UC。
由伏秒平。
有源钳位-正反激电路分析参考样机：LAMBDA 全砖，500W ，36~75V 输入，28V/18A 输出； 电路拓扑结构：有源钳位-正反激； 测试条件：48V 输入，9A 输出； 电路模型：I VinL术语：Vin: 输入直流电压；V o: 输出电压；n: 变压器匝比； I L ：变压器T1和T2的漏感；Lm1,Lm2：T1和T2的激磁电感； Im1,Im2：T1和T2的激磁电流；Ip1,Ip2：负载折算到原边的电流；Ip: 原边电流； Id1,Id2：变压器次级电流。
t4t1Vs2t2Vs1Vgs_Q2Id1t3t6Ipt5Vgs_Q1Id2电路工作原理与过程：状态1：(t1~t2） Q1导通，Q2截止。
+VinI L变压器T1原边电感储能，漏感储能，T2向负载传送能量。
Im1=Im2+Ip2=I L状态2：(t2~t3)Q1由导通变为截止，Q2仍截止。
+L-VinId1I当Q1截止瞬间，所有的直流电流通路被断开，Lk 和Lm1为了阻止电流减小的趋势而产生反向电动势。
Lm1与Lm2上的电压幅值相等（等于Vo*n ），方向相反。
Im1提供T2的激磁电流Im2以及负载电流Ip2和Ip1，并同I L 一起对C2充电。
Ic2- I L = Im1-Ip1=Im2+Ip2。
Ip1从零电流开始上升，Ip2从最大电流开始下降。
当Ip2下降到零时，Ip1=Im1-Im2，Lm2上的电压反相。
Id1VinL IC2上电压很快被充至Vc1，Q2的体二极管D4导通，C1被充电。
充电电流Ic1=Im2= I L +Im1-Ip1 (Ic1忽略)，Ic1由最大充电电流开始下降，Ip1则继续上升。
状态3：(t3~t5)Q1仍截止，Q2由截止变为导通。
Id1VinQ2开通时，C1仍然还在充电，直到C1上的电压充到最高值，C1开始放电。
Ip1=Ic1-I L ，放电电流一方面给Lm2提供反相电流，同时使Ip1继续上升。
状态4：(t5~t6)Q1仍截止，Q2由导通截止变为截止。
有源钳位正激电路的分析设计一、有源钳位正激电路的基本原理有源钳位正激电路主要由放大器、反馈电阻和两个二极管组成。
其基本原理是通过两个二极管将输入信号限制在一个稳定的范围内，从而防止过大的信号损坏放大器。
这种电路设计的关键在于确定适当的电阻值和二极管的工作点。
二、电路参数的计算1.反馈电阻：反馈电阻的选择主要考虑稳定性和放大倍数。
一般而言，反馈电阻越大，稳定性越好，但放大倍数也会相应下降。
可以通过实际的电路要求和实验数据来确定反馈电阻的大小。
2.二极管的工作点：二极管的工作点是指二极管的电压和电流处于稳定的状态。
通过适当选择电阻和电源电压，可以使得二极管的工作点处于合适的范围内，保证电路正常工作。
3.放大器的参数：放大器的参数可以根据实际需求进行选择，包括放大倍数、频率响应等。
这些参数的选择需要根据具体应用场景进行设计。
三、电路设计步骤1.确定电路要求：明确电路的输入和输出要求，包括输入信号幅度、频率等。
2.选择放大器：根据电路要求选择合适的放大器，考虑放大倍数、频率响应等参数。
3.确定反馈电阻：根据实验数据和实际要求确定合适的反馈电阻值，注意稳定性和放大倍数之间的平衡。
4.计算二极管的工作点：根据二极管的参数和电路要求计算合适的电阻和电源电压，使得二极管工作点处于合适的范围内。
5.组装和调试电路：根据设计结果进行电路组装，并进行实际测试和调试。
根据测试结果进行必要的调整和优化。
四、电路设计实例例如，设计一个有源钳位正激电路，要求输入信号幅度为±5V，放大倍数为10倍，频率响应为10Hz~10kHz。
1.根据放大倍数的要求，选择放大器的参数。
可以选择带宽为100kHz的运放作为放大器。
2.根据反馈电阻的要求，假设我们选择反馈电阻为1kΩ，根据反馈电阻的公式计算得到反馈电流为10mA。
3.选择合适的二极管，例如硅二极管，根据二极管的伏安特性曲线和电路要求计算合适的电阻和电源电压。
假设选择电阻为10kΩ，电源电压为15V。
有源箝位正激电源变换器的工作原理及优势— Bob Bell, 美国国家半导体公司电源应用工程师对设计人员来说，有源箝位正激变换器有很多优点，现在正得到广泛应用。
采用正激结构的电源变换器是高效率、大功率应用（50W 至 500 W范围）的出色选择。
虽然正激结构的普及有各种各样的原因，但设计者主要青睐的是它的简捷、性能和效率。
正激变换器来源于降压结构。
两者之间的主要区别是：正激结构变压器的输入地和输出地之间是绝缘的，另外它还有降压或升压功能。
正激结构中的变压器不会象在对称结构（如推挽、半桥和全桥）中那样，在每个开关周期内进行自复位。
正激功率变换器中使用了一些不同的复位机制，它们各有自己的优点和挑战。
对设计者而言，有源箝位正激变换器具有诸多的优点，因此现在这个拓扑被广泛应用。
图1： 降压和前向拓扑结构图 1 显示了 降压 和正激转换器之间的相似之处。
注意两种变换功能的唯一区别是在正激变换功能中，匝数比(Ns/Np)这一名词所包含的内容。
Ns 和 Np 分别为次级匝数和初级匝数，均绕在变压器磁芯上。
图 2 显示了一个变压器模型，其中包括与初级绕组并联的“励磁电感”（Lm）。
这个励磁电感可以在次级绕组开路状态下在初级端子处测量。
励磁电感中的电流与磁芯中的磁通密度成正比。
确定尺寸的某种磁芯只能支持到某个磁通密度，然后磁芯就会进入饱和。
当磁芯饱和时，电感量会急剧下降。
变压器模型中另外一个部分是与初级绕组串联的“漏感”（LL）。
漏感可以在次级绕组短路情况下在初级端子处测量。
这一名称表示杂散的初级电感，它不会耦合到次级。
图2 转换模式有源箝位电路的工作图3a 图3b图3c图 3a 到 3c 表示了有源箝位正激电源转换器的主要工作步骤。
在时刻 t0 时，主功率开关（Q1）导通，在变压器初级施加一个 VIN。
变压器次级绕组电压为 VIN x Ns/Np。
此时的初级电流包括两个部分：来自输出电感的映射电流(IL x Ns/Np)；以及在激磁电感（Lm）中上升的电流。
第3章 有源箝位正激变化器主电路设计3.1 变换器的主要技术指标本课题采用了上一章提出的有源箝位正激变换器拓扑，其主要技术指标如下：输入电压：36V-72V ；输出电压：3.3V ；输出电流：0-30A ；开关频率：250KHz ；整机效率：>90%；最大温升：40o C ；冷却方式：自然通风；最大占空比：60%；输出纹波系数(48in U V =)：1%。
3.2 主电路的主要元器件参数设计和选择3.2.1 输出滤波电感的设计输出滤波电感L o 上的最大纹波电流波形如图3-1所示：I I ∆图3-1 最大纹波电流波Fig. 3-1 Ripple current waveform of output Inductor对于输出滤波电感L o 的值，可根据电磁感应定律求解：()o o MIN o SW 1V L D I f =-∆ (3-1)式中：o V 为输出电压值； o I ∆为满载输出电流波动，在此取o 3I A ∆=；SW f 为电感工作频率；MIN D 为最小占空比。
由式(3-1)可以得到所需要的滤波电感值为： ()o 33.310.3 2.05μH 325010L =-=⨯⨯ (3-2)增大输出滤波电感的电感量，可以减小纹波电流，但是系统的瞬态响应速度会变慢；反之减小电感量，系统的瞬态响应变快，但纹波电流增大，因而给滤波电容增加了负担，器件的损耗也会增加。
综合考虑以上因素，在本设计中取：o =2μH L 。
将o =2μH L 代入式(3-1)，可以得到o I ∆为： ()()o o MIN 63o SW 3.3110.3 4.62A 21025010V I D L f -∆=-=-=⨯⨯⨯ (3-3)3.2.2 输出滤波电容的设计输出滤波电容的选择要基于许多实用要求，例如纹波要求、耐压、耐流及等效串联电阻等。
在本设计中，为了满足输出纹波电压小于稳定输出电压的1%即33mV 的要求，最小输出滤波电容的值可以根据式(3-4)得出：()o o MIN 36SW o 4.6270μF 88250103310I C f V -∆===∆⨯⨯⨯⨯ (3-4)由式(3-4)计算出来的值只能满足输出电压纹波的要求，最终选择值的选择还要根据系统对瞬态响应的要求和参照输出滤波电容的等效串联电阻ESR R 。
有源钳位正激计算有源钳位正激是一种常见的电路配置，它在电子学和通信领域中被广泛应用。
有源钳位正激的设计原理是利用有源元件（如晶体管）来实现信号的放大和激励，以达到对输入信号的调整和控制的目的。
本文将从原理、应用和优缺点等方面介绍有源钳位正激的相关知识。
一、有源钳位正激的原理有源钳位正激是一种常用的放大电路配置，其原理基于负反馈的概念。
负反馈是通过将放大器的输出信号与输入信号进行比较，并将差异信号反馈到放大器的输入端，以减小放大器的非线性、失真和噪声等问题。
有源钳位正激利用了负反馈的原理，通过控制有源元件（如晶体管）的工作点，使其处于合适的工作状态，进而实现对输入信号的放大和调整。
有源钳位正激的基本原理是利用有源元件的放大特性，将输入信号放大到合适的幅度，并通过反馈电路将输出信号与输入信号进行比较，从而调整有源元件的工作状态。
具体而言，有源钳位正激电路一般由输入电阻、有源元件、负载电阻和反馈电路等部分组成。
其中，有源元件（如晶体管）根据输入信号的变化进行放大，并将放大后的信号输出到负载电阻上。
同时，反馈电路将负载电阻上的输出信号与输入信号进行比较，并通过调整有源元件的工作状态来实现对输入信号的调整和控制。
二、有源钳位正激的应用有源钳位正激在实际应用中有着广泛的用途。
首先，它可以用于放大电路中，将输入信号放大到合适的幅度，以满足后续电路或设备的要求。
其次，有源钳位正激还可以用于信号调整和控制，例如在音频设备中，可以通过有源钳位正激电路来调整音频信号的音量和频率等参数，以实现音频的放大和调整。
此外，有源钳位正激还可以用于通信系统中，例如在调制解调器中，可以通过有源钳位正激电路来调整调制信号的幅度和频率等参数，以实现数据的传输和接收。
三、有源钳位正激的优缺点有源钳位正激作为一种常见的电路配置，具有一些优点和缺点。
首先，有源钳位正激具有较好的线性度和稳定性，可以有效地减小非线性失真和噪声等问题，提高信号的质量和可靠性。
第2章有源箝位正激变换器的工作原理2.1有源箝位正激变换器拓扑的选择单端正激变换器具有结构简单、工作可靠、成本低廉、输入输出电气隔离、易于多路输出等优点，因而被广泛应用在中小功率变换场合。
但是它有一个固有缺点：在主开关管关断期间，必须附加一个复位电路，以实现高频变压器的磁复位，防止变压器磁芯饱和[36]。
传统的磁复位技术包括采用第三个复位绕组技术、无损的LCD箝位技术以及RCD箝位技术。
这三种复位技术虽然都有一定的优点，但是同时也存在一些缺陷[37-39]o(1)第三复位绕组技术采用第三个复位绕组技术正激变换器的优点是技术比较成熟，变压器能量能够回馈给电网。
它存在的缺点是：第三复位绕组使得变压器的设计和制作比较复杂；变压器磁芯不是双向对称磁化，因而利用率较低；原边主开关管承受的电压应力很大。
(2)RCD箝位技术采用RCD箝位技术正激变换器的优点是电路结构比较简单，成本低廉。
它存在的缺点是：在磁复位过程中，磁化能量大部分都消耗在箝位网络中，因而效率较低；磁芯不是双向对称磁化，磁芯利用率较低。
(3)LCD箝位技术采用无损的LCD箝位技术正激变换器的优点是磁场能量能够全部回馈给电网，效率较高。
它存在的缺点是：在磁复位过程中，箝位网络的谐振电流峰值较大，增加了开关管的电流应力和通态损耗，因而效率较低；磁芯不是双向对称磁化，磁芯利用率较低。
而有源箝位正激变换器是在传统的正激式变换器的基础上，增加了由箝位电容和箝位开关管串联构成的有源箝位支路，虽然与传统的磁复位技术相比，有源箝位磁复位技术增加了一个箝位开关管，提高了变换器的成本，但是有源箝位磁复位技术有以下几个优点：(1)有源箝位正激变换器的占空比可以大于0.5,使得变压器的原副边匝比变大，从而可以有效地减少原边的导通损耗；(2) 在变压器磁复位过程中，寄生元件中存储的能量可以回馈到电网， 有利于变换器效率的提高；(3) 变压器磁芯双向对称磁化，工作在 B-H 回线的第一、三象限，因而 有利于提高了磁芯的利用率；(4)有源箝位正激变换器的变压器原边上的电压是是有规律的方波，能够为副边同步整流管提供有效、简单的自驱动电压信号，因而大大降低了同 步整流电路的复杂度图2-2高边有源箝位电路 Fig. 2-2 High-Side a ctive c lamp c ircuit图2-1和图2-2是两种有源箝位正激变换器电路，这两种电路虽然看上去非常^C oOs3^rD3 F VT4D4，oos4CoRIfl VT3图2-1低边有源箝位电路 Fig. 2-1 Low-Side a ctive c lamp c ircuitVin VT2N1:N2■■'Lo'VT1 D1相似，但在工作细节的具体实现上还是存在着不少差别[40]。
干货分享：正激有源钳位软开关电源设计近年来电源行业一直致力于80PLUS 的产品研发，如何来达到85PLUS 的要求呢。
这对于一般的适配器没有什么问题，很容易实现。
但是对于pc 电源或服务器电源这种带多输出中低直流电压的电源来讲，要达到85PLUS 就不这么容易了。
应对这样的问题使用双晶体管正激电源再合适不过了，范围从300W 到1200W 的被厂商广泛使用，利用一些技术手段就可以满足80PLUS 的要求。
本文介绍一种利用有源钳位技术在双晶体管正激上实现软开关的设计方法，并给出实际的案例和实验结果。
双晶体管正激有源钳位软开关的工作原理双晶体管正激有源钳位软开关主电路如图1 所示。
参阅图2 至图7，详细讲述双晶正激有源钳位开关电源的工作过程如下：(1)功率传输阶段(t0～t1)，如图2 所示，该阶段第一主开关管VT1 和第二主开关管VT2 同时导通，而钳位开关管VTR1 处于关断状态。
加在变压器上的输入电压使励磁电流线性上升，初级向次级经变压器传输能量。
次级VD1 导通，VD2 截止，L1 上的电流线性上升，整流滤波后供给负载RL。
在此条件下VD1 和VD2 刚好ZVS 下导通，因其体二极管先前已经在导通状态(如图6 所示) (2)谐振阶段(t1～t2)，如图3 所示，在占空比的控制下，第一主开关管VT1 和第二主开关管VT2 在t1 时刻同时关断，变压器磁芯极性反转。
因输入电源和变压器的励磁电感的作用给VT1 和VT2 的寄生电容COSS1，COSS2 充电，由于电容电压不能突变，第一主开关管VT1 和第二主开关管VT2 在ZVS 状态下关断。
同时变压器的励磁电流开始给钳位开关管VTR1 的寄生电容COSS 放电，经VTR1 的体二极管给钳位电容CR1 充电。
次级VD1 截止，VD2 导通，L1 经过VD2 续流继续给负载RL 供电。
有源钳位正激原理与设计实例
单端正激变换器具有结构简单、工作可靠、成本低廉、输入输出电气隔离、易于多路输出等优点，因而被广泛应用在中小功率变换场合。
但是它有一个固有缺点：在主开关管关断期间，必须附加一个复位电路，以实现高频变压器的磁复位，防止变压器磁芯饱和。
传统的磁复位技术包括采用第三个复位绕组技术、无损的LCD箝位技术以及RCD 箝位技术。
这三种复位技术虽然都有一定的优点，但是同时也存在一些缺陷。
（1）第三复位绕组技术采用第三个复位绕组技术正激变换器的优点是技术比较成熟，变压器能量能够回馈给电网。
它存在的缺点是：第三复位绕组使得变压器的设计和制作比较复杂；变压器磁芯不是双向对称磁化，因而利用率较低；原边主开关管承受的电压应力很大。
（2）RCD箝位技术采用RCD箝位技术正激变换器的优点是电路结构比较简单，成本低廉。
它存在的缺点是：在磁复位过程中，磁化能量大部分都消耗在箝位网络中，因而效率较低；磁芯不是双向对称磁化，磁芯利用率较低。
（3）LCD箝位技术采用无损的LCD箝位技术正激变换器的优点是磁场能量能够全部回馈给电网，效率较高。

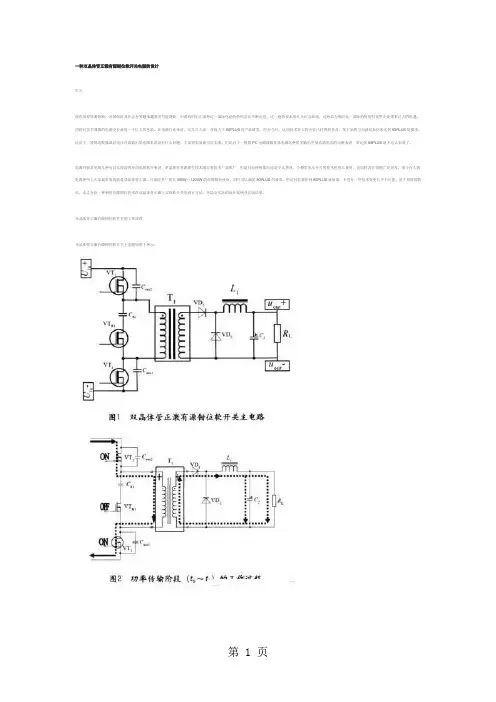

有源钳位正激原理与设计实例。
