有源钳位正激变换器的理论分析和设计方法,有源钳位,正激变换器.

有源箝位正激变换器电路分析设计1.引言有隔离变换器的DC/DC变换器按照铁芯磁化方式，可分为双端变换器和单端变换器。

和双端变换器比较，单端变换器线路简单、无功率管共导通问题、也不存在高频变换器单向偏磁和瞬间饱和问题，但由于高频变换器工作在磁滞回线一侧，利用率低。

因此，它只适用于中小功率输出场合。

单端正激变换器是一个隔离开关变换器，隔离型变换器的一个根本特点是有一个用于隔离的高频变压器，所以可以用于高电压的场合。

由于引入了高频变压器极大的增加了变换器的种类，丰富了变换器的功能，也有效的扩大了变换器的使用范围。

单端正激变换器拓扑以其结构简单、工作可靠、成本低廉而被广泛应用于独立的离线式中小功率电源设计中。

在计算机、通讯、工业控制、仪器仪表、医疗设备等领域，这类电源具有广阔的市场需求。

当今，节能和环保已成为全球对耗能设备的基本要求。

所以，供电单元的效率和电磁兼容性自然成为开关电源的两项重要指标。

而传统的单端正激拓扑，由于其磁特性工作在第一象限，并且是硬开关工作模式，决定了该电路存在一些固有的缺陷：变压器体积大，损耗大；开关器件电压应力高，开关损耗大；dv/dt和di/dt大等。

为了克服这些缺陷，提出了有源钳位正激变换器拓扑，从根本上变了单端正激变换器的运行特性，并且能够实现零电压软开关工作模式，从而大量地减少了开关器件和变压器的功耗，降低了dv/dt和di/dt，改善了电磁兼容性。

因此，有源钳位正激变换器拓扑迅速获得了广泛的应用。

本文主要介绍Flyback 型有源箝位正激变换器的稳态工作原理与电路设计。

2. 有源箝位正激变换器电路的介绍有源箝位正激变换器由有源箝位支路和功率输出电路组成。

有源箝位支路由箝位开关和箝位电容串联组成，并联在主开关或变压器原边绕组两端。

利用箝位电容及开关管的输出电容与变压器绕组的激磁电感谐振创造主开关和箝位开关的Z VS工作条件，并在主开关关断期间，利用箝位电容的电压限制主开关两端的电压基本保持不变，从而避免了主开关过大的电压应力；另一方面，在正激变换器中采用有源箝位技术还可实现变压器铁芯的自动磁复位，并可以使激磁电流沿正负两个方向流动，使其工作在双向对称磁化状态，提高了铁芯的利用率。

有源钳位正激变换器的理论分析和设计方法刘耀平(深圳华德电子有限公司，广东深圳518066）摘要：零电压软开关有源钳位正激变换器拓扑非常适合中小功率开关电源的设计。

增加变压器励磁电流或应用磁饱和电感均能实现零电压软开关工作模式。

基于对零电压软开关有源钳位正激变换器拓扑的理论分析，提出了一套实用的优化设计方法。

实验结果验证了理论分析和设计方法。

关键词：有源钳位；正激变换器；零电压软开关1引言单端正激变换器拓扑以其结构简单、工作可靠、成本低廉而被广泛应用于独立的离线式中小功率电源设计中。

在计算机、通讯、工业控制、仪器仪表、医疗设备等领域，这类电源具有广阔的市场需求。

当今，节能和环保已成为全球对耗能设备的基本要求。

所以，供电单元的效率和电磁兼容性自然成为开关电源的两项重要指标。

而传统的单端正激拓扑，由于其磁特性工作在第一象限，并且是硬开关工作模式，决定了该电路存在一些固有的缺陷：变压器体积大，损耗大；开关器件电压应力高，开关损耗大；d v/d t和d i/d t大，EMI问题难以处理。

为了克服这些缺陷，文献[1][2][3]提出了有源钳位正激变换器拓扑，从根本上改变了单端正激变换器的运行特性，并且能够实现零电压软开关工作模式，从而大量地减少了开关器件和变压器的功耗，降低了d v/d t和d i/d t，改善了电磁兼容性。

因此，有源钳位正激变换器拓扑迅速获得了广泛的应用。

然而，有源钳位正激变换器并非完美无缺，零电压软开关特性也并非总能实现。

因而，在工业应用中，对该电路进行优化设计显得尤为重要。

本文针对有源钳位正激变换器拓扑，进行了详细的理论分析，指出了该电路的局限性，并给出了一种优化设计方法。

2正激有源钳位变换器的工作原理如图1所示，有源钳位正激变换器拓扑与传统的单端正激变换器拓扑基本相同，只是增加了辅助开关S a（带反并二极管）和储能电容C s，以及谐振电容C ds1、C ds2，且略去了传统正激变换器的磁恢复电路。

有源钳位正激原理与设计实例
有源钳位正激原理与设计实例
单端正激变换器具有结构简单、工作可靠、成本低廉、输入输出电气隔离、易于多路输出等优点，因而被广泛应用在中小功率变换场合。

但是它有一个固有缺点：在主开关管关断期间，必须附加一个复位电路，以实现高频变压器的磁复位，防止变压器磁芯饱和。

传统的磁复位技术包括采用第三个复位绕组技术、无损的LCD箝位技术以及RCD 箝位技术。

这三种复位技术虽然都有一定的优点，但是同时也存在一些缺陷。

（1）第三复位绕组技术采用第三个复位绕组技术正激变换器的优点是技术比较成熟，变压器能量能够回馈给电网。

它存在的缺点是：第三复位绕组使得变压器的设计和制作比较复杂；变压器磁芯不是双向对称磁化，因而利用率较低；原边主开关管承受的电压应力很大。

（2）RCD箝位技术采用RCD箝位技术正激变换器的优点是电路结构比较简单，成本低廉。

它存在的缺点是：在磁复位过程中，磁化能量大部分都消耗在箝位网络中，因而效率较低；磁芯不是双向对称磁化，磁芯利用率较低。

（3）LCD箝位技术采用无损的LCD箝位技术正激变换器的优点是磁场能量能够全部回馈给电网，效率较高。

有源钳位正激原理与设计实例。

有源钳位正激变换器的分析与设计电气持动1999年第1期有源钳位正激变换器的分析与设计南京航空航天大学陈道炼严仰光,,——一——————一T}2Ll,摘要:丰文论述了有源钳位正融变换器的原理与设计利用有源钳位电路宴现功率变压器对称磁复位.部分磁化能量用来对功率开关寄生电蒋放电到零,宴现零电压开关.有谅钳位技术增强了正激变换器性能实验证宴了理论分析的正确性关键词:毛器量皇茎苎登堂堡瓣AnalysisandDesignofanActiveClampedForwardConverter ChenDaolianYahYangguangAbstract:Theanalysisanddesign.fanactireclampedforwardcoHverterIspresentedinthispa perByulganactiveclampedcircuit1thepowertrans,"ormerisymmetricallymagneticreseted.andapar tofmagnetizingen—ergyisusedtodischarge:heparasiticcapachan.eofthepowerwitchtozeiardertOobtainzer.vo ltageswitchAclireclampedtechra[quec-nbancestorwardC0nverteperformanceandthetheorica lanalysisisverifiedbythee~perJmentalresultKeywords~rwardCo.vett~r…voltageswitchactiveclamped1概述由于正激DC/DC变换器具有电路拓扑简单,输入输出电气隔离.电压升,降范围宽,易于多路输出等优点,因此被广泛应用于中小功率电源变换场合然而,正激变换器的一个固有缺点是需要附加电路实现变压器磁复位采用磁复位绕组正激变换器--的优点是技术成熟可靠.磁化能量无损地回馈到直流电网中去.但附加的磁复位绕组使变压器结构复杂化.变压器漏感引起的关断电压尖峰需要RC缓冲电路来抑制,占空比d<0.5,功率开关承受的电压应力与输入电源电压成正比.RCD钳拉正激变换器的优点是磁复位电路简单,占空比d可以大于0.5,功率开关承受电压应力较低.但大部分磁化能量消耗在钳位电阻中,因此它一般适用于变换效率不高且价廉的电源变换场台.无损LCD缓冲网络正激变换器¨j的优点是磁化能量无损地回馈到电网中,占空比d>0.5当开关频率太于30kHz时,过大的LC谐振电流增加了功率开关的导通损耗,因而通常应用+本文为航空基础科学基金,较自进课题资助项目研究内容30在开关频率为20kHz的场合采用有源钳位支路实现正激变换器变压器磁复位,比上述3种传统的方法优越,主辅开关均可实现零电压通断,这是零电压转换ZVT—PWM技术在正激变换器中的具体应用.本文将详细论述这种变换器的工作原理和设计要点2工作原理在传统正激变换器电路拓扑基础上,增加由钳位开关Sc与钳位电容Cc串联构成的有源钳位支路,便得到了有源钳位正激变换器,如图l所示.钳位开关Sc与主功率开关S的驱动信号互补.由变压器原边绕组伏秒积平衡原理可知,图1a电路钳位电压为式中d——占空比式(1)与Flyback变换器相似,称之为单端反激式Flybaek钳位(简称Flyback钳位).圈lb电路钳位电压为电气传动1999年第1期1bJ囤1有潍钳位正敲变换器(&)F[yback钳位<b)Boost钳位1U=U.(2)』I^式(2)与Boost变换器相似,称之为升压式Boost 钳位(简称Boost钳位).这两种钳位电路工作原理基本相同,只是回馈到输人电源中的电流谐波不同.本文以Flyback钳位电路为研究对象,其研究结论同样适用于Boost钳位电路.假设输出滤波电感L和钳位电容C足够大.因此可将其分别作为电流源和电压源处理,简化电路及其原理波形如图2所示(L为变压器磁化电感).每个PWM周期可分为7个区间,每个区间等效电路如图3a～g所示7个区间的电路变化过程叙述如下.to～l:t.时刻,S开通,Dl导通,D2截止,如图3a所示.t.～t:t时刻,S关断,负载折算到原边的电流』./Ⅳ对Cs充电,如图3b所示.t2～:t￡时刻.U上升到『,,Dl关断,D2开通,L上能量对Cs充电即二者谐振,使Ud上升, 如图3c所示.t～:t时刻,U上升到钳位电压U与fJT.之和,Dc开通,设开关频率,s>>1/(2n _——,/LC,),即钳位电压U基本不变,如图3d所示. t～￡::t时刻,磁化电流i为零,随后i变负,钳位开关Sc导通,Sc实现了零电压ZVS开通,如图3e所示.t=～t6:ts时刻,Sc关断…I.与C开始谐振,C以负值磁化电流放电,能量回馈到电网及转移到工中.如图3f所示.t6～(c):tB时刻,U下降到.D开通.D.与D共同导通期间为i在副边续流提供了路径,t时刻S再次开通,开始另一PWM周期,如图3g所示.欲获得功率开关S的ZVS开通,可用两种方法实现一种方法是变压器铁心加气晾,降低L增大磁化电流,当Sc在t时刻关断的磁化电流大于负载折算电流/N,则这两个电流的差值将使得C在t时刻之后继续放电.或者说磁化电流除了支持输出电流之外.剩余电流将用来使C放电,即将C上电荷抽尽.这种方法消除了功率开关S的容性开通损耗,但却增加了变压器铁损.另一种方法是在副边整流二极管D.中串联一饱和电抗器,延缓D.的开通时刻,即饱和电抗器暂时将变压器和负载断开.整个磁化电流将全部用来对C放电,但高频时饱和电抗器损耗较大fh)圉2简化电路丑其原理波形(a)简化电路(b)原理渡形3lⅢ电气持动1999年第1期图3每十等效电路f),～ifb"f～fJ～(d)～f)～ffJ,～6(g)～3关键参数设计3.1功率变压器设计接通电源,经历若干PWM周期后.钳位电容自动充电到某一稳态值U=u,它可保证铁心双向对称磁化任何铁心双向不对称磁化因素都会导致￡值适度的变化,从而迫使铁心双向对称磁化.设图2b中磁化电流渡形双向不对称, 即,的正向最大值太于负向最大值,则C的充电能量大于放电能量,因而十一/L十一i下降速率十一迫使.(即磁通)双向对称.有源钳位正激变换器的这一特点具有显着优点,克服了传统正激变换器变压器铁心利用率低的缺点, 进一步增强了正激变换器性能和工程应用价值, 较全桥,推挽变换器(存在单向偏磁现象)要优越得多.它同半桥变换器相似,具有抗磁不平衡能力,其根本原因是钳位电压或者说功率开关漏极电位具有浮动特陛.变压器原边绕组匝数为,'N一素等×10'(3)式中B一一铁心工作磁密S——铁心截面积t——功率开关导通时间由式(3)可知,绕组匝数是传统的复位绕组RCD正激变换器的一半,降低了铜损32占空比d设计功率开关S的电压应力为Ud,--U一一㈥32式中Ⅳ——变压器匝比变换器输出电压在相同的Ⅳ,U.下,当输^电源电压F增大时,占空比d减小,功率开关S电压应力变化不大.如图4所示.一般选取一一o75.该特点(可夫于0.5,但变化不大)使得它很适用于宽输入电源电压场合.例如,航空静止变流器输八电压U.一18～32V,选取有源钳位正激变换器作为DC/DC变换级最台适图4功翠开关电压应与占空比美系3.3钳位电容C设计钳位电容C值由钳位电压纹波3U:决定c越大.越小,功率开关S电压应力越小.但对电源电压或负载变化时的变换器状态响应速度也变慢设△:<<U,则在(1一d)丁区问内变压器磁化电流(钳位电容电流)近似按恒定斜率u./三下降,如图2b所示.由图2b可知,钳位电容电压纹波为1一Idt—I(1d)7';儿4C1()cJ式(5)中,J为t--t时磁化电流值.稳态时i即i的下降斜率为/L一J/寺(1一d)丁](6)由式(5),(6)可知,,/U为电气传动1999年第l期((=(1一d):T:/(8L(,1(7)由式c4)町知.功率开关电压应力纹渡己d,一.3U,因此虬一等=㈤按照d—d…最坏情况设计,取儿≤l0%或≤10%.3,4功率,钳位开关驱动延迟时间设计图2b原理波形示出r功率开关S与钳位开关S驱动信号延迟时间f:,合理没计r.与r:是实现有_碌钳位正激变换器的关键问题之一延迟时间过大.影响有效占空比延迟时间过小,满足不了要求S关断与S开通的时问间隔为r!≥一=2r,√L…C4(9)式(9)为l,C谐振电路的14谐振周期S关断与S开通的时间问隔为f一.<r<--t若忽略2一l,则3一l≈一t2='一.因此可得2ⅡLH<r<(i—d)71/!(10)式(9),式(10)按最坏情况(U.d—d…一U一)来调节RC延迟电路参数4实验航空静止变流器采用DC仁K二变换器和DC AC逆变器两级级联的电路拓扑结构DC/DC变换器将输入电压U.=18～32V,升高到稳定的l90VDC,仁K二AC逆变器再将190VDC逆变成115V400HzACDC/DC变换器,DC/AC逆变器各自构成闭环控制系统.考虑到输入电网电压变动范围大,且飞机交流用电负载与直流电网共地. 因而选用具有电气隔离且眭能优良的有源钳位正激变换器作为DC/DC变换级按上述理论设计的有源钳位正激变换器参数如下功率P.一100w,输A电源电压U.一18～32V.输出电压U一190V.开关频率一100 kHz.最大占宅比d一0.75.钳位电容c=60nF,延迟时间rl取600ns,r2取470ns原理实验测得不同输出功率时变换效率如图5所示l习j有源钳位正馓耍挽器教军曲线5结论本文论述了,有源钳位正激变换器的原理与设计,得出了如下结论(1)有_碌钳位正激变换器变压器铁心工作在双向对称磁化状态,提高了铁心利用率,减小了体积与重量.占空比>0,5.进一步增强lr其性能和工程实用价值,适用于宽输A电源电压场合. (2)有源钳位正激变换器实质E是零电压转换PWM变换器,兼有谐振技术与传统PwM技术两者之优点(3)提供r钳位电容C,驱动信号延迟时间r,r:等关键电路参数与其它参数间的定量关系(4)实验证实了有源钳位正激变换器具有优良的性能.参考文献11遭密电电于技术.航空工业出社1992:213～2142陈道炼RCD钳位正激变拽器的分析研究南京航空航元大学,1997(2):231～2353洗冬珍等.LCD无垌吸收网络的应用研究电力电子技术. 1995t4)35～:184LeuCSetⅡ,.ComparisonofForwardFopologieswirhV ari …ResetSchemes,VPECSeminarproceedings1991101～1n§藕百1丽丽i(上接第21页)KrausePC.Analy~isofElectricMachlnery.NewY ork:Mc G…Hi】l,1986jKane]lakopou[osI.KokorovicPVMarinoRAnExtended DlteetSchemefoiRobustAdaptlveNonlinearComro[.Auto一tca.1991.27(2)247～2j55MarinoRAnExample.fANonlinearRegula1.r1EEE T…sAutom,Contr,l984,29(3):276～2797MarinaR—PeresadaS.Va]igiPAdaptiveInput-outputLin- earizingControl.fInductionblotorsIEEETrans.AutomContr19§3,38(2):208～2218IsidoriANon]inearControlSystemsBetlinspringerV etlag19蚺9蔡自兴等译.应用非线性控制北京:国防工业出社, 199276～77面蓓百丽F而33。

有源钳位DC／DC正激变换器硬件电路及参数的设计摘要：开关稳压电源取代晶体管线性稳压电源已有30多年历史。

最初的开关电源一问世其电能转换效率就已经达到了60%-70%，转换效率可达到线性电源的一倍。

因此开关电源引起了人们的广泛关注。

随着社会进步，开关电源应用越来越广泛，对开关电源也提出新的要求。

开关电源要小型轻量，包括磁性元件和电容的体积重量要小。

此外要求开关电源效率要更高，性能更好，可靠性更高等。

DC-DC变换器是开关电源的主要组成部分，它是电能转换的核心，涉及到体积，转换效率等各方面的要求。

本文主要介绍有源钳位单端正激式DC/DC变换器的设计方法。

关键词：DC-DC变换器；有源钳位；设计；输入电压为28.5±5V，输出电压为12V，输出功率为50W。

一、占空比的设计当主开关管Q1开通时，变压器原方绕组所承受的电压为，Q1截止时，原方绕组承受的反向电压为钳位电容上的电压。

假设足够大，则在Q1截止期间，可以认为保持不变，则根据伏-秒积平衡可以得到：（5-1）则不难得到：（5-2）当主开关管Q1关断时，漏源电压应力为：（5-3）综合式（5-1）、（5-2）、（5-3）式可得（5-4）在相同的N、下，当输入电源电压增大时，占空比D减小。

从式（5-4）可以看出，当D变化时，开关管电压应力也随之变化。

当D=0.5左右变化时，的值变化不大，也就是说，当输入电压变化比较大时，开关管电压应力变化不大，因此有源钳位正激变换器特别适用于宽输入电源电压场合。

一般D最大可以取到0.75左右。

在设计开关电源时，应该合理选择占空比，使得当输入电压为最大和最小值，开关管的电压应力相等。

由式（4-4）可得：，（5-5）由式（5-2）可知，欲使得输入最大电压和最小电压时开关管电压应力相等，则须满足以下条件：（5-6）则可以算得=0.412，=0.588，N=1.15为了便于高频变压器的制作，取N=1，则根据式（4-4）可以得到：=0.358，=0.511二、主开关管的选择选择MOSFET的原则是：MOSFET的额定电压和电流值不小于变换器中MOSFET所承受的最大电压和最大电流，一般应该为两倍。

有源钳位正激电路的分析设计一、有源钳位正激电路的基本原理有源钳位正激电路主要由放大器、反馈电阻和两个二极管组成。

其基本原理是通过两个二极管将输入信号限制在一个稳定的范围内，从而防止过大的信号损坏放大器。

这种电路设计的关键在于确定适当的电阻值和二极管的工作点。

二、电路参数的计算1.反馈电阻：反馈电阻的选择主要考虑稳定性和放大倍数。

一般而言，反馈电阻越大，稳定性越好，但放大倍数也会相应下降。

可以通过实际的电路要求和实验数据来确定反馈电阻的大小。

2.二极管的工作点：二极管的工作点是指二极管的电压和电流处于稳定的状态。

通过适当选择电阻和电源电压，可以使得二极管的工作点处于合适的范围内，保证电路正常工作。

3.放大器的参数：放大器的参数可以根据实际需求进行选择，包括放大倍数、频率响应等。

这些参数的选择需要根据具体应用场景进行设计。

三、电路设计步骤1.确定电路要求：明确电路的输入和输出要求，包括输入信号幅度、频率等。

2.选择放大器：根据电路要求选择合适的放大器，考虑放大倍数、频率响应等参数。

3.确定反馈电阻：根据实验数据和实际要求确定合适的反馈电阻值，注意稳定性和放大倍数之间的平衡。

4.计算二极管的工作点：根据二极管的参数和电路要求计算合适的电阻和电源电压，使得二极管工作点处于合适的范围内。

5.组装和调试电路：根据设计结果进行电路组装，并进行实际测试和调试。

根据测试结果进行必要的调整和优化。

四、电路设计实例例如，设计一个有源钳位正激电路，要求输入信号幅度为±5V，放大倍数为10倍，频率响应为10Hz~10kHz。

1.根据放大倍数的要求，选择放大器的参数。

可以选择带宽为100kHz的运放作为放大器。

2.根据反馈电阻的要求，假设我们选择反馈电阻为1kΩ，根据反馈电阻的公式计算得到反馈电流为10mA。

3.选择合适的二极管，例如硅二极管，根据二极管的伏安特性曲线和电路要求计算合适的电阻和电源电压。

假设选择电阻为10kΩ，电源电压为15V。

有源箝位正激电源变换器的工作原理及优势— Bob Bell, 美国国家半导体公司电源应用工程师对设计人员来说，有源箝位正激变换器有很多优点，现在正得到广泛应用。

采用正激结构的电源变换器是高效率、大功率应用（50W 至 500 W范围）的出色选择。

虽然正激结构的普及有各种各样的原因，但设计者主要青睐的是它的简捷、性能和效率。

正激变换器来源于降压结构。

两者之间的主要区别是：正激结构变压器的输入地和输出地之间是绝缘的，另外它还有降压或升压功能。

正激结构中的变压器不会象在对称结构（如推挽、半桥和全桥）中那样，在每个开关周期内进行自复位。

正激功率变换器中使用了一些不同的复位机制，它们各有自己的优点和挑战。

对设计者而言，有源箝位正激变换器具有诸多的优点，因此现在这个拓扑被广泛应用。

图1： 降压和前向拓扑结构图 1 显示了 降压 和正激转换器之间的相似之处。

注意两种变换功能的唯一区别是在正激变换功能中，匝数比(Ns/Np)这一名词所包含的内容。

Ns 和 Np 分别为次级匝数和初级匝数，均绕在变压器磁芯上。

图 2 显示了一个变压器模型，其中包括与初级绕组并联的“励磁电感”（Lm）。

这个励磁电感可以在次级绕组开路状态下在初级端子处测量。

励磁电感中的电流与磁芯中的磁通密度成正比。

确定尺寸的某种磁芯只能支持到某个磁通密度，然后磁芯就会进入饱和。

当磁芯饱和时，电感量会急剧下降。

变压器模型中另外一个部分是与初级绕组串联的“漏感”（LL）。

漏感可以在次级绕组短路情况下在初级端子处测量。

这一名称表示杂散的初级电感，它不会耦合到次级。

图2 转换模式有源箝位电路的工作图3a 图3b图3c图 3a 到 3c 表示了有源箝位正激电源转换器的主要工作步骤。

在时刻 t0 时，主功率开关（Q1）导通，在变压器初级施加一个 VIN。

变压器次级绕组电压为 VIN x Ns/Np。

此时的初级电流包括两个部分：来自输出电感的映射电流(IL x Ns/Np)；以及在激磁电感（Lm）中上升的电流。

有源钳位正激变换器的理论分析和设计方法刘耀平(深圳华德电子有限公司，广东深圳 518066）摘要：零电压软开关有源钳位正激变换器拓扑非常适合中小功率开关电源的设计。

增加变压器励磁电流或应用磁饱和电感均能实现零电压软开关工作模式。

基于对零电压软开关有源钳位正激变换器拓扑的理论分析，提出了一套实用的优化设计方法。

实验结果验证了理论分析和设计方法。

关键词：有源钳位；正激变换器；零电压软开关1 引言单端正激变换器拓扑以其结构简单、工作可靠、成本低廉而被广泛应用于独立的离线式中小功率电源设计中。

在计算机、通讯、工业控制、仪器仪表、医疗设备等领域，这类电源具有广阔的市场需求。

当今，节能和环保已成为全球对耗能设备的基本要求。

所以，供电单元的效率和电磁兼容性自然成为开关电源的两项重要指标。

而传统的单端正激拓扑，由于其磁特性工作在第一象限，并且是硬开关工作模式，决定了该电路存在一些固有的缺陷：变压器体积大，损耗大；开关器件电压应力高，开关损耗大；d v/d t和d i/d t 大，EMI问题难以处理。

为了克服这些缺陷，文献[1][2][3]提出了有源钳位正激变换器拓扑，从根本上改变了单端正激变换器的运行特性，并且能够实现零电压软开关工作模式，从而大量地减少了开关器件和变压器的功耗，降低了d v/d t和d i/d t，改善了电磁兼容性。

因此，有源钳位正激变换器拓扑迅速获得了广泛的应用。

然而，有源钳位正激变换器并非完美无缺，零电压软开关特性也并非总能实现。

因而，在工业应用中，对该电路进行优化设计显得尤为重要。

本文针对有源钳位正激变换器拓扑，进行了详细的理论分析，指出了该电路的局限性，并给出了一种优化设计方法。

2 正激有源钳位变换器的工作原理如图1所示，有源钳位正激变换器拓扑与传统的单端正激变换器拓扑基本相同，只是增加了辅助开关（带反并二极管）和储能电容C s，以及谐振电容C ds1、C ds2，且略去了传统正激变换器的磁恢复电路。

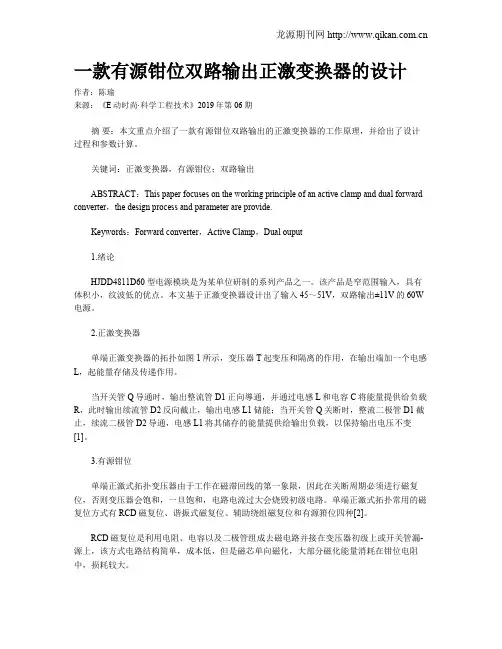

一款有源钳位双路输出正激变换器的设计作者：陈瑜来源：《E动时尚·科学工程技术》2019年第06期摘要：本文重点介绍了一款有源钳位双路输出的正激变换器的工作原理，并给出了设计过程和参数计算。

关键词：正激变换器，有源钳位；双路输出ABSTRACT：This paper focuses on the working principle of an active clamp and dual forward converter，the design process and parameter are provide.Keywords：Forward converter，Active Clamp，Dual ouput1.绪论HJDD4811D60型电源模块是为某单位研制的系列产品之一。

该产品是窄范围输入，具有体积小，纹波低的优点。

本文基于正激变换器设计出了输入45～51V，双路输出±11V的60W 电源。

2.正激变换器单端正激变换器的拓扑如图1所示，变压器T起变压和隔离的作用，在输出端加一个电感L，起能量存储及传递作用。

当开关管Q导通时，输出整流管D1正向導通，并通过电感L和电容C将能量提供给负载R，此时输出续流管D2反向截止，输出电感L1储能；当开关管Q关断时，整流二极管D1截止，续流二极管D2导通，电感L1将其储存的能量提供给输出负载，以保持输出电压不变[1]。

3.有源钳位单端正激式拓扑变压器由于工作在磁滞回线的第一象限，因此在关断周期必须进行磁复位，否则变压器会饱和，一旦饱和，电路电流过大会烧毁初级电路。

单端正激式拓扑常用的磁复位方式有RCD磁复位、谐振式磁复位、辅助绕组磁复位和有源箝位四种[2]。

RCD磁复位是利用电阻、电容以及二极管组成去磁电路并接在变压器初级上或开关管漏-源上，该方式电路结构简单，成本低，但是磁芯单向磁化，大部分磁化能量消耗在钳位电阻中，损耗较大。

辅助绕组磁复位是在变压器上再绕制一组辅助线圈，将其与去磁二极管串联并在输入端上，变压器磁芯利用率不高，单向磁化；最大占空比受制于变压器的匝比，不能超过50%；谐振式磁复位是将电容并在开关管漏-源或变压器初级两端，通过谐振电容对变压器进行复位，谐振式磁复位的占空比可以超过50%，该复位方式是利用输入电压给变压器复位，激磁能量和漏感能量回馈到输入侧，基本上没有损耗。

第3章 有源箝位正激变化器主电路设计3.1 变换器的主要技术指标本课题采用了上一章提出的有源箝位正激变换器拓扑，其主要技术指标如下：输入电压：36V-72V ；输出电压：3.3V ；输出电流：0-30A ；开关频率：250KHz ；整机效率：>90%；最大温升：40o C ；冷却方式：自然通风；最大占空比：60%；输出纹波系数(48in U V =)：1%。

3.2 主电路的主要元器件参数设计和选择3.2.1 输出滤波电感的设计输出滤波电感L o 上的最大纹波电流波形如图3-1所示：I I ∆图3-1 最大纹波电流波Fig. 3-1 Ripple current waveform of output Inductor对于输出滤波电感L o 的值，可根据电磁感应定律求解：()o o MIN o SW 1V L D I f =-∆ (3-1)式中：o V 为输出电压值； o I ∆为满载输出电流波动，在此取o 3I A ∆=；SW f 为电感工作频率；MIN D 为最小占空比。

由式(3-1)可以得到所需要的滤波电感值为： ()o 33.310.3 2.05μH 325010L =-=⨯⨯ (3-2)增大输出滤波电感的电感量，可以减小纹波电流，但是系统的瞬态响应速度会变慢；反之减小电感量，系统的瞬态响应变快，但纹波电流增大，因而给滤波电容增加了负担，器件的损耗也会增加。

综合考虑以上因素，在本设计中取：o =2μH L 。

将o =2μH L 代入式(3-1)，可以得到o I ∆为： ()()o o MIN 63o SW 3.3110.3 4.62A 21025010V I D L f -∆=-=-=⨯⨯⨯ (3-3)3.2.2 输出滤波电容的设计输出滤波电容的选择要基于许多实用要求，例如纹波要求、耐压、耐流及等效串联电阻等。

在本设计中，为了满足输出纹波电压小于稳定输出电压的1%即33mV 的要求，最小输出滤波电容的值可以根据式(3-4)得出：()o o MIN 36SW o 4.6270μF 88250103310I C f V -∆===∆⨯⨯⨯⨯ (3-4)由式(3-4)计算出来的值只能满足输出电压纹波的要求，最终选择值的选择还要根据系统对瞬态响应的要求和参照输出滤波电容的等效串联电阻ESR R 。

DC-DC正激变换器次级有源箝位电路DC-DC正激变换器次级有源箝位电路类别：电源技术摘要提出一种新型DC-DC正激变换器次级有源箝位电路。

它一方面将储存于变压器漏感能量无损耗地转移到负载，另一方面有效降低了次级功率二极管电压应力。

本文对其一个周期内工作原理及相关理论进行分析，并给出2.8kW DC-DC变换器实验结果及波形。

关键词正激变换有源箝位漏感1 前言图1为正激变换器次级拓扑结构电路，VD1为整流二极管，VD2是续流二极管，Lf是输出滤波电感，Cf是输出滤波电容。

当初级开关管开通时，VD1导通，VD2截止，初级能量向负载转移；当初级开关管关断时，VD1关断，VD2开通，滤波电感电流通过VD2续流。

以上只是理想状态，若考虑功率二极管的反向恢复特性和变压器漏感，当VD1(或VD2)处于反向恢复期时，有一冲击电流流经变压器，并将能量储存于变压器漏感中，此能量将使二极管承受较大的反向电压冲击。

这样一方面需选用较高耐压等级的二极管，另一方面产生的EMI也较大。

此外，由于变压器存在绕线电阻，此能量会使变压器发热。

如何有效处理漏感能量呢?最常用的办法是将无源RC缓冲电路与每只功率二极管并联，如图2所示，使漏感能量都消耗在缓冲器上。

工作频率越高，缓冲器消耗的能量越多，因此，变换器频率和效率都不高。

下面将介绍一种有源箝位电路，它能将功率二极管反向电压箝位在一较低范围内，并且能量回收电路将漏感所存储的能量无损耗地转移到负载，便于实现变换器的小型化。

2 电路原理分析 DC-DC次级有源箝位电路如图3所示，L2表示变压器次级的漏感，由VD1、VD2、VD3、VD4、C1组成全桥结构箝位电路，VD1、VD2是正激变换次级主整流二极管和续流二极管。

对于这种全桥结构，加在每个主二极管上的最大反向电压就是电容C1的电压。

因此，如果能将C1电压箝在小于每个二极管的最大反向电压，二极管就可实现安全箝位了。

VT3、L3、VD5、C2组成升-降压式的能量回收电路。

电气传动2021年第51卷第11期摘要：提出一种变结构有源钳位正激变换器，通过在有源钳位正激变换器副边增加一个整流二极管和一个高频开关管得到。

变匝比结构的引入，使变换器可以根据输入电压大小调整原、副边匝比，降低副边功率器件应力，扩宽输入电压范围；有源钳位技术实现原边主、辅开关管的零电压开关（ZVS ），减小原边开关管损耗；匝比的反复变换，使得变压器副边可以输出为0，1，2三个电平，优化电感电流纹波，从而降低滤波电感大小。

对该拓扑的工作模态进行详细分析，并搭建实验平台，给出实验波形。

关键词：变匝比；有源钳位；宽输入电压范围；零电压开关；三电平中图分类号：TM46文献标识码：ADOI ：10.19457/j.1001-2095.dqcd20988Active -clamp Forward Converter with Variable StructureZHANG Xu 1，JI Baojian 1，2，LI Jun 1（1.College of Electrical Engineering and Control Scienc ，Nanjing TECH University ，Nanjing 211816，Jiangsu ，China ；2.College of Automation ，Nanjing University of Scienceand Technology ，Nanjing 210094，Jiangsu ，China ）Abstract:A variable structure active clamp forward converter was presented.A rectifier diode and a high frequency switch were added to the secondary side of the active clamp forward converter.With the introduction of the structure of variable turn ratio ，the converter could adjust the original and minor turns ratio according to the input voltage ，reduced the stress of the minor power device ，and widen the input voltage range.Active clamping technology had realized ZVS (zero-voltage switching)between primary and auxiliary switching ，which reduced the switching loss of primary switching.The repeated transformation of turns ratio made the transformer side output to 0，1，and 2levels ，which optimized the inductance current ripple and reduced the size of the filter inductance.The working mode of the topology was analyzed in detail ，the experimental platform was built ，and the experimental waveforms were given.Key words:variable turns ratio ；active-clamp ；wide input voltage range ；zero-voltage switching(ZVS)；three-level作者简介：张绪（1998—），男，硕士，Email ：*****************变结构有源钳位正激变换器张绪1，嵇保健1，2，李俊1（1.南京工业大学电气工程与控制科学学院，江苏南京211816；2.南京理工大学自动化学院，江苏南京210094)随着光伏、风能等可再生能源发电的普及，人们对电能变换的效率、质量要求也越来越高，环境变化对可再生能源发电影响较大，发电电压容易随着环境的波动而波动，这就对功率变换器的输入电压范围适应性提出了较高要求[1-2]。

有源钳位正激电源变换器的工作原理及优势该电源变换器具有以下几个优势：
1.高效率：有源钳位正激电源变换器在功率开关管导通时，电流与电
压的乘积变小，从而减小了功率损耗。

这使得该变换器的效率很高，节约
了能源。

2.快速响应：有源钳位正激电源变换器能够快速响应输入电压的变化，迅速调整输出电压，使其保持稳定。

这个特点使得该变换器在需要快速响
应的应用中表现出色，例如电动车充电器、UPS电源等。

3.宽工作范围：有源钳位正激电源变换器可以在宽范围的输入电压下
工作，从而适应不同的工作环境。

这个特点使得该变换器具有较大的应用
范围，能够满足不同领域的需求。

4.输出稳定性好：有源钳位正激电源变换器在反馈控制的作用下，通
过对输入电压进行调节，使输出电压保持稳定。

这大大提高了稳压性能，
使得该变换器在需要高稳定性的应用中表现出色，例如精密仪器、工业控
制系统等。

5.体积小、重量轻：有源钳位正激电源变换器采用了高频开关方式，
使得变换器的体积小、重量轻。

这使得该变换器适合在体积、重量有限的
场合使用，例如移动设备、航空航天等。

总之，有源钳位正激电源变换器作为一种电源变换器，具有高效率、
快速响应、宽工作范围、输出稳定性好和体积小、重量轻等优势。

这些优
势使得该变换器在许多领域中有着广泛的应用前景。

有源钳位正激计算有源钳位正激是一种常见的电路配置，它在电子学和通信领域中被广泛应用。

有源钳位正激的设计原理是利用有源元件（如晶体管）来实现信号的放大和激励，以达到对输入信号的调整和控制的目的。

本文将从原理、应用和优缺点等方面介绍有源钳位正激的相关知识。

一、有源钳位正激的原理有源钳位正激是一种常用的放大电路配置，其原理基于负反馈的概念。

负反馈是通过将放大器的输出信号与输入信号进行比较，并将差异信号反馈到放大器的输入端，以减小放大器的非线性、失真和噪声等问题。

有源钳位正激利用了负反馈的原理，通过控制有源元件（如晶体管）的工作点，使其处于合适的工作状态，进而实现对输入信号的放大和调整。

有源钳位正激的基本原理是利用有源元件的放大特性，将输入信号放大到合适的幅度，并通过反馈电路将输出信号与输入信号进行比较，从而调整有源元件的工作状态。

具体而言，有源钳位正激电路一般由输入电阻、有源元件、负载电阻和反馈电路等部分组成。

其中，有源元件（如晶体管）根据输入信号的变化进行放大，并将放大后的信号输出到负载电阻上。

同时，反馈电路将负载电阻上的输出信号与输入信号进行比较，并通过调整有源元件的工作状态来实现对输入信号的调整和控制。

二、有源钳位正激的应用有源钳位正激在实际应用中有着广泛的用途。

首先，它可以用于放大电路中，将输入信号放大到合适的幅度，以满足后续电路或设备的要求。

其次，有源钳位正激还可以用于信号调整和控制，例如在音频设备中，可以通过有源钳位正激电路来调整音频信号的音量和频率等参数，以实现音频的放大和调整。

此外，有源钳位正激还可以用于通信系统中，例如在调制解调器中，可以通过有源钳位正激电路来调整调制信号的幅度和频率等参数，以实现数据的传输和接收。

三、有源钳位正激的优缺点有源钳位正激作为一种常见的电路配置，具有一些优点和缺点。

首先，有源钳位正激具有较好的线性度和稳定性，可以有效地减小非线性失真和噪声等问题，提高信号的质量和可靠性。

本科毕业设计（论文）有源钳位正激变换器设计刘长智燕山大学2014年6月本科毕业设计（论文）有源钳位正激变换器设计学院：里仁学院专业：应用电子4班学生姓名：刘长智学号：101203031292指导教师：赵清林答辩日期： 2014.06.21燕山大学毕业设计（论文）任务书摘要开关电源技术经历了多年的发展，各方面都比较成熟，是现代电子设备的心脏和动力。

广义的说，凡是采用半导体功率开关器件作为开关管，通过对开关管的高频开通与关断控制，将一种电源形态转化为另一种电源形态的装置，叫做开关变换器。

以开关变换器为主要组成部分，转换时用闭环自动控制来稳定输出，并在电路中加入保护环节的电源，叫做开关电源。

如果用高频PWM DC/DC变换器作为开关电源的开关变换器时，就称为高频开关电源。

[1]许多的新技术被广泛的应用到开关电源中，使其在转换效率，功率密度，以及功率因数等方面都有了较大的性能提升。

其中，DC-DC变换器是开关电源的最主要组成部分，它是电能转化的核心部分，涉及到体积，转换效率等各个方面。

本文主要介绍了传统正激变换器与有源钳位正激变换器的工作原理，以及正激变换器磁复位的几种方法。

完成了主电路各个元件参数的设计，对电路进行了小信号模型分析，并对主电路和闭环系统进行了PSPICE仿真，并对仿真结果进行了详细的分析。

最后使用Protel绘制出了完整的电路原理图。

该变换器采用了同步整流技术，有效的减少了输出电路的开关损耗；采用软开关技术，实现了主辅开关管的零电压开通；采用德州仪器公司推出的UCC2981D芯片实现有源钳位正激变换器的设计要求。

关键词有源钳位；正激变换器；同步整流；软开关燕山大学本科生毕业设计（论文）AbstractThe switching power supply technology who has gone through years of development and all aspects are more mature is the power and heart of the modern electronic equipment. Broadly speaking, all the devices that use the semiconductor power switch device as the switch tube, through the high frequency of the switch on and off control, and make a power supply form into another form, are called a switching converter. The power supply, with the switch converter as the main part, the conversion by closed loop automatic control to stabilize the output, and add the link of power protection in the circuit, is called switching power supply. If the use of high frequency PWM DC/DC converter as the converter switching power supply, it is called the high-frequency switching power supply. Many new technologies are widely used in the switching power supply, witch of the conversion efficiency, power density, power factor, and other aspects has a larger improvement in performance. Among them, the DC-DC converter is the most important part of switch power supply, it is the core part of the electric energy conversion, which relates to the volume, the conversion efficiency, and other aspects.This paper mainly introduces the operational principle of the traditional forward converter and the active clamp forward converter, as well as the magnetic reset methods of the forward converter. This paper completed the design of each component parameters in the main circuit and carried on the small signal model of the circuit analysis. This paper also carried on the PSPICE simulation of the main circuit and the closed loop system and the simulation results are analyzed in detail. Finally, the circuit schematics are completed by using of the Protel.The converter with synchronous rectification technology, effectively reduce the switching losses of the output circuit; with soft switchingtechnology, realize the ZVS of the main and auxiliary switches; Using UCC2981D chip of TI company, meets the active clamp forward converter requirement of design.Keywords Active clamp, Forward converters, Synchronous rectification, ZVS目录摘要 (I)Abstract (II)第1章绪论 (1)1.1引言 (1)1.2开关电源现状 (1)1.3论文主要研究内容 (2)1.4本章小结 (3)第2章有源钳位正激变换器 (4)2.1主电路工作原理分析 (4)2.1.1 传统单端正激变换器 (4)2.1.2 正激变换器磁复位的方法 (4)2.1.3 同步整流电路的介绍 (7)2.1.4 有源钳位正激变换器的工作过程分析 (8)2.2主电路元件的参数计算 (14)2.2.1 设计要求 (14)2.2.2 功率变压器的设计 (14)2.2.3滤波电感和电容的设计 (20)2.2.4有源钳位去磁电路的设计 (24)2.2.5 自驱动同步整流电路的设计 (27)2.3本章小结 (28)第3章闭环控制系统的设计 (30)3.1小信号模型的分析 (30)3.2变换器闭环PI控制的参数设计 (33)3.2.1 系统传递函数分析 (34)3.2.2 补偿环节的设计 (36)3.3本章小结 (41)第4章变换器的开环与闭环仿真 (42)4.1变换器的开环仿真原理图及仿真波形分析 (42)4.2变换器的闭环仿真原理图及仿真波形分析 (44)4.3本章小结 (46)第5章有源钳位正激变换器硬件电路的设计 (47)5.1UCC2891D芯片功能介绍 (47)5.2UCC2891D芯片的功能配置 (52)5.3反馈隔离电路的设计 (53)5.4隔离驱动的设计 (53)5.5本章小结 (54)结论 (55)参考文献 (57)附录1 (59)附录2 (67)致谢 (80)第1章绪论1.1 引言正激变换器由于自身具有电路拓扑简单、电压升降范围宽、输入输出电气隔离、易于多电路输出等特点，因而被广泛的用于小功率电源变换器的场合。

有源钳位反激转换器-正激式转换器反激转换器一正激式转换器(Fly,Forward CONVERTER)最早由美国IR公司提出。

大家知道，正激式转换器和反激式转换器都可应用于中小功率高频开关电源。

其主要缺点是开关管的电压应力高，正激式转换器需要采用特殊的磁复位措施，而反激式转换器的输出纹波大。

将正激式转换器和反激式转换器组合在一起，可以综合两种转换器的优点，在一定程度上可以克服两者的缺点。

并实现ZVS、自动可靠地磁复位、较低的电压应力等。

日本矢代于1994年提出的有源钳位反激,正激式转换器电路如图5,13所示。

正激式转换器和反激式转换器的变压器Tr1、Tr2的初级绕组相串联，共用一个主开关管V1和一个钳位电路，钳位电路并联在Tr1、Tr2初级串联绕组上。

后来派生出来的一些反激一正激式转换器，只用一个变压器，其次级用中点抽头整流或倍流整流输出电路。

研究图5,13电路可以发现，输出端没有滤波电感。

图5,13电路的组合方式，使两个转换器在一个周期内分别向负载供电，变压器次级并联交错输出。

因此无须另外再接续流二极管，由于输出纹波小，也无须加滤波电感。

对正激式转换器来说，因为初级串联了一个反激式转式换器的电感(即变压器)，相当于将输出滤波电感从次级移到了初级。

图5,13所示的反激一正激式转换器图5,13所示的反激一正激式转换器，在一个开关周期内有8种开关模式，见表5,3。

表中uDS1为主开关管V1端电压。

表5,3图5,13的主要特点是，主开关管和钳位开关管都实现了ZVS，使开关损耗减少，电路转换效率提高.和有源钳位正激式转换器一样，钳位电容上的电压为主开关管上的电压uDS1被钳位在:boost、buck和buck-boost几种结构都是开关电源的基本的拓扑结构，所谓正激和反激，是基本结构的衍生变化，就是插入了隔离变压器，正激和反激是针对带变压器隔离的开关电源而言，有单端正激、单端反激、双端正激、双端反激及其一些不能具体概括的结构形式. 正激式原端与次端的同名端在同一方向，而反激式的在异侧呢。
