EMC定义及基础知识华通威(EMC)检测部:赖荣宝•EMC：Electromagnetic compatibility，电磁兼容性•EMC定义：在同一电磁环境中，设备能够不因为其他设备的干扰影响正常工作，同时也不对其他设备产生影响工作的骚扰。

•EMC三要素，缺少任何一个都构不成EMC 问题干扰源敏感设备耦合途径常见缩略语•EMC (Electromagnetic Compatibility)：电磁兼容性•EMI (Electromagnetic Interference)：电磁干扰•EMS (Electromagnetic Susceptibility)：电磁抗扰度•OATS (Open Area Test Site) ：开阔场•CISPR：国际无线电干扰特别委员会•IEC (International Electrotechnical Commission)：国际电工委员会•EUT (Equipment Under Test)：受试设备•FCC（Federal Communication Commission）：联邦通信委员会•CE：字母"CE" 是法文句子"C onformité E uropéene" 的缩写，意指欧盟。

EMCEMI(自身)EMS(外界)●针对体外诊断设备设备的专门要求●某一类产品的标准，例如：IEC/EN 61326-1)：测量、控制和实验室用电气设备电磁兼容性要求第1部分:一般要求产品类标准产品类专标●规定了一系列试验方法与限值要求，并且给出了这些方法要求适用于什么环境，例如：EN61000-6-2：工业区环境抗扰度通用标准是制定其它EMC 标准的基础，通常不涉及具体产品类别。

●例如：IEC/EN 61000-4-X 系列标准基础标准通用标准常见EMC 测试项目EMC ：电磁兼容性EMI ：电磁干扰EMS ：电磁敏感RE CE Harmonics Flicker 辐射骚扰传导骚扰谐波电流闪烁RS CS ESD EFT/B Surge PMS 辐射抗扰度传导抗扰度静电抗扰度电快速瞬变脉冲群浪涌抗扰度工频磁场抗扰度Dips 电压跌落/短时中断RE：Radiated emission •RE(辐射骚扰)测试的意义是什么?•RE(辐射骚扰)测试的场地要求10米法与3米法的区分•RE(辐射骚扰)测试方法•选定标准及等级•接收天线水平/垂直极性•接收天线测试高度(1~4米)旋转•EUT桌子360°旋转•接收机检波读数•电脑测试软件打印波形数据CE：Conducted emission •CE(传导骚扰)测试的意义是什么?•CE(传导骚扰)测试的场地要求•CE(传导骚扰)测试方法•选定标准及等级•分别对Ｌ、Ｎ进行测试•接收机检波读数•电脑测试软件打印波形数据Harmonics：交流电源谐波•谐波电流测试的意义是什么？Flickers：交流电源闪烁•电压闪烁测试的意义是什么？静电放电ESD：Electrostatic discharge •ESD：静电放电，考察设备在接收外界静电源（如带电人体、带电设备等）所产生的直接放电或静电场干扰时的抵抗能力。

电磁兼容性测试的基本流程电磁兼容性(EMC)测试是一种在电子设备开发和制造中必不可少的测试。

其基本目的是确保设备能够在电磁环境下正常工作而不会对其它设备产生误操作或干扰。

在这篇文章中，我们将探讨EMC测试的基本流程。

一、EMC测试的基本目的EMC测试旨在确认电子设备在预期的电磁环境下可以正常工作，并发现可能存在的干扰源或故障。

为了达到这个目的，EMC测试可以被分为两个基本的阶段。

首先是电磁干扰(EMI)测试，用于测量设备发射到周围环境中的电磁辐射。

其次是电磁耐受性(EMS)测试，用于测量设备对来自外界的电磁场的抵抗力。

二、EMC测试的基本流程1. 环境准备：在EMC测试之前，需要为测试提供必要的环境和设备。

测试室应该是一个能够提供尽可能低的背景电磁噪声和可恢复的环境。

通常，这样的实验室会使用金属屏蔽或吸收材料来降低噪声水平。

测试设备需要被连接到一个电源线、信号线和地线之外的护理磁场，以确保测试的准确性。

2. EMI测试：EMI测试是EMC测试的第一个阶段。

该测试旨在测量设备发射到周围环境中的电磁辐射，并检查是否存在特定频率的干扰。

在EMI测试中，测试设备将被放置在不同的位置，并使用不同的幅度和频率发射电磁波。

这些测试将被记录下来，并与接受标准进行比较。

EMI测试可以告诉制造商哪个部分需要进行更改以符合要求。

3. EMS测试：接下来是EMS测试。

这种测试旨在确定设备是否能够在特定的电磁环境下正常运行，并且不会因电磁辐射而出现故障。

有三种基本的EMS测试方法：(1) 瞬态测试：通过模拟电源切换和瞬态电压引起的瞬时故障来测量设备的特性(2) 持久性测试：模拟设备长时间处于静止或渐进性故障次数。

(3) 整体故障度测试：模拟设备与其它电磁噪声产生相互作用时的工作效果EMS测试确定了设备是否能够在其预期使用环境中稳定运行。

4. 建立测试报告：测试完成后，需要将测试结果记录为报告，这样可以帮助制造商更改设计或构建。

我们选择的试验参考标准
目前我们选择的EMC试验参考标准(针对国内市场) 1、EMI部分 － GB18655 02(要求参考GB18655，布置和操作参考CISPR25 02) － ISO7637-2 04 2、EMS部分 － GB/T 17619 98(要求参考GB17619，布置和操作参考ISO11452) － ISO 7637-2 04和 ISO 7637-3 95 － ISO 10605 01
应用频率范围： 0.01MHZ-200MHZ DC选择了此试验方法、福特和通用没有做要求
带状线法
应用频率范围： 0.01MHZ-200MHZ DC、福特和通用都没有选择此试验方法
1 DUT 2 线束 3 等效车辆负载 4 终端电阻 5 绝缘垫
1 信号发生器 2 射频放大器 3 过滤器 4 连接器 5 绝缘垫 6 DUT 7 测试监控器 8 线束 9 功率表F 10 功率表R 11 计算机
GB18655 是 CISPR25-1995的中文翻译版本 目前执行CISPR25-2002与 GB18655 对比 1、布置 － GB18655 EUT布置未定义清楚 － GB18655 EUT的负载模拟器未定义 － GB18655 线束要求未定义 2、要求 － 两标准相同 3、试验操作过程 － GB18655未定义测试点(电源正负极) － GB18655未定义试验中EUT工作要求，CISPR25要求为最大 发射状态
EMC标准法规试验方法
电源线瞬态电压发射法
福特、DC和通用都选择了此试验方法
电源线RF传导发射电压法
应用频率范围：150K－108MHz 福特、DC和通用都选择了此试验方法
电源线RF传导发射电流法
应用频率范围：150K－108MHz DC选择了此试验方法、福特和通用没有做要求

汽车零部件emc测试流程
汽车零部件的EMC（电磁兼容性）测试流程是非常重要的，因为它确保了汽车零部件在电磁环境下的正常工作。

一般来说，汽车零部件的EMC测试流程包括以下几个主要步骤：
1. 确定测试标准，首先需要确定适用于汽车零部件的EMC测试标准，例如ISO 11452系列标准、ISO 7637系列标准等。

这些标准规定了测试的方法、要求和限值，对于确保汽车零部件的电磁兼容性非常重要。

2. 确定测试环境，确定测试环境是进行EMC测试的关键一步。

通常情况下，需要在专门的EMC实验室中进行测试，以确保测试环境的稳定性和准确性。

3. 进行预测试，在正式进行EMC测试之前，可以进行一些预测试，例如预扫描测试和辐射测试，以帮助发现潜在的问题并进行必要的调整。

4. 进行正式测试，正式的EMC测试包括辐射发射测试、辐射抗扰度测试、传导发射测试、传导抗扰度测试等。

这些测试可以通过
使用专业的测试设备和仪器来进行，以评估汽车零部件在电磁环境下的性能。

5. 分析测试结果，一旦测试完成，需要对测试结果进行详细的分析。

如果测试结果符合相关的EMC标准和要求，则汽车零部件可以被认为是电磁兼容的；如果不符合，则需要进行进一步的调整和改进。

总的来说，汽车零部件的EMC测试流程是一个严谨而复杂的过程，需要遵循严格的标准和方法，以确保汽车零部件在电磁环境下的正常工作和安全性。

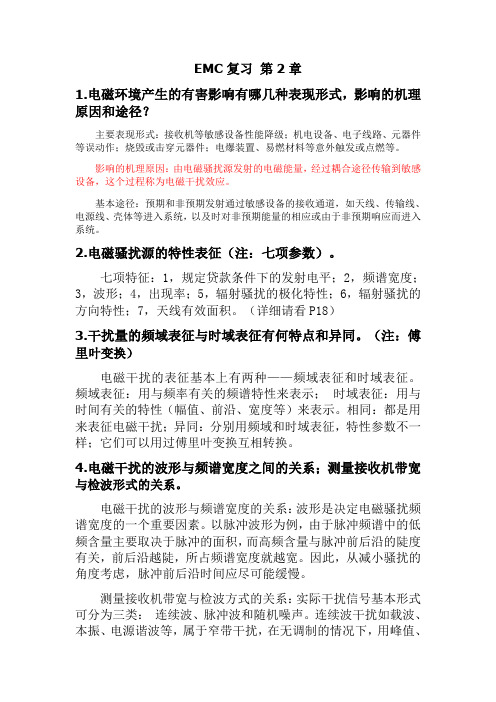

EMC复习第2章1.电磁环境产生的有害影响有哪几种表现形式，影响的机理原因和途径？主要表现形式：接收机等敏感设备性能降级；机电设备、电子线路、元器件等误动作；烧毁或击穿元器件；电爆装置、易燃材料等意外触发或点燃等。

影响的机理原因：由电磁骚扰源发射的电磁能量，经过耦合途径传输到敏感设备，这个过程称为电磁干扰效应。

基本途径：预期和非预期发射通过敏感设备的接收通道，如天线、传输线、电源线、壳体等进入系统，以及时对非预期能量的相应或由于非预期响应而进入系统。

2.电磁骚扰源的特性表征（注：七项参数）。

七项特征：1，规定贷款条件下的发射电平；2，频谱宽度；3，波形；4，出现率；5，辐射骚扰的极化特性；6，辐射骚扰的方向特性；7，天线有效面积。

（详细请看P18）3.干扰量的频域表征与时域表征有何特点和异同。

（注：傅里叶变换）电磁干扰的表征基本上有两种——频域表征和时域表征。

频域表征：用与频率有关的频谱特性来表示；时域表征：用与时间有关的特性（幅值、前沿、宽度等）来表示。

相同：都是用来表征电磁干扰；异同：分别用频域和时域表征，特性参数不一样；它们可以用过傅里叶变换互相转换。

4.电磁干扰的波形与频谱宽度之间的关系；测量接收机带宽与检波形式的关系。

电磁干扰的波形与频谱宽度的关系：波形是决定电磁骚扰频谱宽度的一个重要因素。

以脉冲波形为例，由于脉冲频谱中的低频含量主要取决于脉冲的面积，而高频含量与脉冲前后沿的陡度有关，前后沿越陡，所占频谱宽度就越宽。

因此，从减小骚扰的角度考虑，脉冲前后沿时间应尽可能缓慢。

测量接收机带宽与检波方式的关系：实际干扰信号基本形式可分为三类：连续波、脉冲波和随机噪声。

连续波干扰如载波、本振、电源谐波等，属于窄带干扰，在无调制的情况下，用峰值、有效值和平均值检波器均可检测出来，且测量的幅度相同。

对于脉冲干扰信号，峰值检波可以很好地反映脉冲的最大值，但反映不出脉冲重复频率的变化。

这时，采用准峰值检波器最为合适，其加权系数随脉冲信号重复频率的变化而改变，重复频率低的脉冲信号引起的干扰小，因而加权系数小，反之加权系数大，表示脉冲信号的重复频率高。

电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。 表-1 磁珠和电感的区别 磁珠 电感 组成 氧磁体 磁芯和线圈 机理 把交流信号转化为热能，是能量转换(消耗)器件 把交流存储起来，缓慢的释放出去，是储能元件 用途 用于信号回路，吸收超高频信号，抑制电磁辐射干扰 用于电源滤波回路，抑制传导性干扰 应用电路 RF 电路、PLL、振荡电路、含超高频存储器电路(DDR SDRAM， LC 振荡电路、中低频的滤波电路，其应用频率范围 RAMBUS 等)的电源输入部分 很少超过 50MHZ 连接问题 用于对信号线的连接 用于对电源盒地的连接 六、扼流圈
绕线电阻
用康铜、 锰铜或镍络合 金丝在陶瓷骨架上绕 噪声小，不存在电流噪 制而成的一种电阻器， 声和非线性，温度系数 表面有保护漆或玻璃 小，稳定性好，精度高 釉
高频特性差
0.125w—500w 主要用作大功率负载
八、爬电距离 沿绝缘表面测得的两个导电零部件之间，在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象， 此带电区的半径即为爬电距离。 定义：具有电位差的两导电部件之间沿绝缘材料表面的最短距离。 九、发射极耦合逻辑 ECL、低电压差分信号 LVDS
一、胶合逻辑：胶合逻辑（glue logic）是数字电路的特殊形式，它作为中间接口，允许不同类型的逻辑芯片或电路一起工作。 举例来说，一个芯片包含一个 CPU（中央处理器）和一个 RAM（随机存取存储器）块。这些电路通过胶合逻辑在芯片内连接起来， 这样，它们可以顺利运行。在印刷电路板上，胶合逻辑可以采取在自己包里分离 ICs（集成电路）的形式。在更复杂的情况下，可编程 逻辑器件（PLDs）可以发挥胶合逻辑的作用。 胶合逻辑的其他功能包括地址译码（利用较老的处理器） 、外围设备接口、防静电（静电放电 ESD）或 EMP（电磁脉冲）事件，以 及通过隐藏电路的实际功能来躲避外部观察和黑客，防止未经授权的克隆或逆向工程。 二、图腾柱驱动电路： 图腾柱驱动电路，实际上是一个电流放大电路，一般用于驱动 MOS 管或 IGBT 管，提供足够的灌电流和拉电流。

EMC笔试经验EMC笔试经验EMC笔试经验(一)前天对EMC的事念念不忘，昨天早上起来想到中华英才网的认识的一位朋友，。

随手给他发了短信，30分钟之后他通知我可以邀请三位同学去浙大EMC那边笔试，呵呵，当时有点喜出望外。

和斌斌他们去试下运气，笔试完之后马上回家。

刚进去看到那个笔试名单，真是个憾啊，都是浙大的，还有香港理工的，其中一个浙江理工的.够牛居然在名单之中，好像找不出其他另外一所学校。

和监考人员磨了下嘴皮子终于放我们进去，考试真个正式啊，还发答题卡跟四六那种完全一样，因为没有通知所以当时没带2B铅笔，向监考人员要了一只。

看到久违的题目更是夸张，选择题不做0分，打错-1，答对+4分。

大多都是一些数学题目涉及到数论，组合数学，还有逻辑推理题，网络，C++等内容都涉及到一些。

EMC果然是有大公司的风范，单从这些题就可以看出。

最后是三道大题，和写一篇英语作文，关于你认为200年内三项最重要的发明，说出你的原因。

题目都是英文的，网上一位老兄把一些题目记了下来，发在网上。

一袋球，黑白二色，一次取两颗，如果同色，就扔掉，另外拿一颗黑色的放到袋子里;如果一黑一白，就扔掉黑的，把白的放回去。

问最后剩下：1 黑的2 白的3 如果开始白的奇数那么就是白的4 如果开始白的偶数那么就是白的5 都不对平面10条线，最多能分出多少区域55 56 1xx 1xx 都不对10000人排队，奇数号踢掉，剩下的重新排号码，继续踢，剩下最后一个有奖。

问你要站哪： 5000 xxx 8192 9128(97的59次方)mod 59，余数多少7 xx xx 38 都不对2 5 10 50 下个数多少25匹马，每次赛5匹，要分辨出最快的三匹马最少要赛几次7 8 9 11 都不对tcp/ip分层对应到osi分层上时，哪一个不在网络层(Network) IP RIP UDP ARP ICMPa b U 3个瓶子，a空，b里面1黑1白两个球，U里面1000白1280黑。

2020/3/2
EMC 测试基础之CE(传导干扰）
三、实验室机台的工作状态要求 由于很多的谐波都是随着机台工作的功率增加而变
得强烈，所以要求机台尽量让各个功能都工作载最大负 荷状态，但是实际的情况不可能，所以要求将机台调到 最大不失真功率即可
*VINCE 的要求为每个 MODE下，VOL20。
2020/3/2
L 机台 旋转
N
DATA DATA
USB MODE DATA
DATA
BT....... DATA DATA
七、测试内容： 由于要求测试各个角度的
的DATA ，所以测试过程中要不 断的变更天线的类型、角度、 高度，机台放置台要匀速旋转,
2020/3/2
2020/3/2
EMC 测试基础之CE(传导干扰）
2020/3/2
EMC 测试基础之CE(传导干扰）
N线检测
六、实验室设备制动：
由于测试的要求，CE测试 要对于机台电源线 L、N线进行
检测，所以测试之中，每个 MODE 状况下，都要L和N 线进 行切换。
2020/3/2
L线检测
EMC 测试基础之CE(传导干扰）
0.15MHz~30MHz
CD MODE
5、L/N变更，重复操作 ）
九、NG 的DATA：
2020/3/2
EMC 测试基础之CE(传导干扰）
十、测试OK 的DATA.
2020/3/2
八、测试手顺(STEPS)： 1、L/N线 选择 2、0.15MHz扫描CE
LEVEL 3、测试完成，在扫描的结
果上，找出Margin 不足的频点 (Suspected)，手动标注选定。
4、对这些标注好的频点， 选择其中最典型的频点，进行 特定的扫描15S,确认结果 （Final）就是测试结果,记录下 结果。

特点：
1、电磁兼容学科的理论体系以电磁场理论为基础
2、电磁兼容学科是一门新兴的综合性交叉学科
3、计量单位的特殊性
4、大量引用无线电技术的概念和术语
5、极强的实用性
6、强烈的依赖于测量
Tips：最有用的
2dB = 3、lg2=0.3
3dB=4.77、lg3=0.477
电压电流乘20，功率乘10
dBm表示法Prec=电缆增益+Psource
在导体截面积相同的情况下，为了减小地线阻抗，常用矩形截面导体做成接地导体带。
从系统的观点出发，如何进行接地设计？阐述单点接地、多点接地、混合接地、悬浮接地的特点和应用限制。
p164
单点接地适用于低频，多点接地适用于高频
频率在1MHz以下可采用单点接地方式
频率高于10MHz应采用多点接地方式
频率在1~10MHz之间可以采用混合接地（在电性能上实现单点接地、多点接地混合使用）
在近区场主要取决于分母中含的kr的最高次项
在远区，电、磁基本阵子的波阻抗均趋于媒质的波阻抗ZW ；
在近区，电基本阵子产生的电场占优势，在电磁兼容工程中称电基本振子的骚扰源模型为电场骚扰源；
在近区，磁基本阵子产生的磁场 占优势，在电磁兼容工程中称磁基本振子的骚扰源模型为磁场骚扰源。
在近区场中，由于波阻抗不是常数，必须分别考虑电场和磁场；
EMC的定义是什么？依据系统组成，电磁兼容性应该如何分类？
P11
电磁兼容性：“设备（分系统、系统）在共同的电磁环境中能一起执行各自功能的共存状态。
即：该设备不会由于受到处于同一电磁环境中其它设备的电磁发射导致或遭受不允许的降级；它也不会使同一电磁环境中其它设备（分系统、系统）因受其电磁发射而导致或遭受不允许的降级”

EMC测试培训标题：EMC测试培训引言一、EMC测试培训内容1. 基础理论培训（1）电磁兼容基本概念：介绍电磁兼容的定义、发展历程、国内外标准体系等。

（2）电磁干扰原理：分析电磁干扰的产生原因、传播途径、耦合方式等。

（3）电磁兼容设计：讲解电磁兼容设计的基本原则、方法及注意事项。

2. 测试方法与设备操作培训（1）EMC测试标准：介绍国内外EMC测试标准，如CISPR、FCC、CE等。

（2）测试场地与设备：了解EMC测试场地要求、测试设备种类及功能。

（3）测试方法：学习传导干扰、辐射干扰、静电放电、电磁脉冲等测试方法。

（4）设备操作：掌握EMC测试设备的操作流程、注意事项及维护保养。

3. 实践操作与案例分析（1）实际产品测试：针对具体产品进行EMC测试，分析测试结果，提出改进措施。

（2）故障排查与整改：学习如何根据测试结果定位问题，采取有效措施进行整改。

（3）案例分析：分析典型电磁兼容问题案例，总结经验教训。

二、EMC测试培训目的与意义1. 提高专业素质：通过培训，使学员掌握EMC测试的基本理论、方法和操作技能，提高自身专业素质。

2. 保障产品质量：为企业提供专业的EMC测试人才，确保产品满足国内外电磁兼容标准，提高市场竞争力。

3. 促进技术交流：搭建EMC测试技术交流平台，分享经验，推动行业技术进步。

4. 预防电磁干扰：通过EMC测试培训，提高企业和个人对电磁兼容问题的认识，从源头上预防电磁干扰。

三、EMC测试培训发展趋势1. 培训内容多样化：随着EMC测试技术的不断发展，培训内容将更加丰富，涵盖更多领域和行业。

2. 培训方式多元化：结合网络技术，开展线上线下相结合的培训模式，满足不同学员的需求。

3. 培训师资专业化：加强师资队伍建设，提高教师的专业素质和实践经验。

4. 行业合作紧密化：加强与企业、高校、研究机构的合作，共享资源，促进产学研一体化发展。

结语EMC测试培训对于提高我国电磁兼容技术水平、保障产品质量具有重要意义。

第一篇：传导发射（Conducted Emission）传导发射（Conducted Emission）测试,通常也会被成为骚扰电压测试,只要有电源线的产品都会涉及到,包括许多直流供电产品，另外,信号/控制线在不少标准中也有传导发射的要求,通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示,灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴.1。

测试标准：有CISPR22(ITE），CISPR14—1（家电和工具)，CISPR13（AV），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法,以引用CISPR22居多。

2。

测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络,或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN,容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等,当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求,其他辅助设备需要遵循CISPR16-1—2的要求.2) 测试布置:分台式与落地式,台式设备离LISN 80cm,离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14—1，15里面是10cm +/—25％，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。

辅助设备的布置也随测试标准的不同有出入,CISPR22中辅助设备离主设备10cm,相互之间的互联线至少离接地平板40cm.手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里.3）测试频段:大多是150kHz-30MHz,CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。

63
各种试验方法的介绍
静电放电(ESD) 1 试验严酷等级 2 确定试验功能状况要求 3 试验机构及其原理
64
试验步骤
1 确定试验法规要求 2 确定电器零部件类别 3 确定试验内容 4 选择试验方法 5 根据试验要求完成试验
65
确定法规要求
对于连续型骚扰 －ECE R10 试验频带要求20MHZ-1GHZ －GB18655 试验频带要求150KHZ-1000MHZ －CISPR25 试验频带要求150KHZ-1000MHZ －GB17619 试验频带要求20MHZ-1000MHZ －试验要覆盖标准频带要求，可以选择不同的试验方法 搭配实现
EMI传导发射－电源线瞬态发射电压测量法-ISO7637 1 试验机构及其原理 2 试验脉冲评价等级
7
各种试验方法的介绍
1 试验机构及其原理
1 示波器或测量设备 2 电压探头 3 人工网络 4 DUT 5 接地板 6 电源 7 接地线，<100mm
8
各种试验方法的介绍
1 试验机构及其原理
1 示波器或测量设备 2 电压探头 3 人工网络 4 DUT 5 接地板 6 电源 7 接地线，<100mm
例1 电刷换向电机的EMC试验内容 1 EMI传导发射－电源线瞬态发射测量法 ISO7637 2 EMI传导发射－电源线RF发射电压测量法 CISPR25 3 EMI辐射发射电波暗室限制测量法 CISPR25
例2 B21 BCM的EMC试验内容 1 EMI传导发射电源线RF发射电压测量法和控制线/
信号线RF发射电流测量法 CISPR25 2 EMI传导发射电源线瞬态发射电压测量法和控制线
我们选择的限值等级为2
16
各种试验方法的介绍

36
抗干擾能力測試＃3
A50/A100光纖化探頭組【模擬】 觀察EUT內部信號線/電源線/GND的受干擾情況
類比化觀察所 連接信號線的 受干擾情況， 可以連接到頻 譜分析儀或者 示波器
37
脈衝率測試法——測試磁場強 度
接收器：瞬態磁場探頭
收到磁場脈衝，就發出一個光脈衝 移動探頭，看計數器值，找出干擾電流方向
42
發現故障並觀察和記錄
發現故障：
採用Burst發生器和/或靜電槍進行標準的測試 用戶的反映【必須自己去觀察到故障或在實驗室再現】
故障分析：
干擾信號是如何【即採用哪條路徑】耦合到EUT內部的； 出現的故障類型。
記錄EUT在受到干擾後的行為資訊，例如：
在多大電壓時功能開始出現故障？ 功能故障是立即出現的，還是過一段時間才會出現？ 每次測量時出現的故障是完全相同的，還是是有差別的？ 什麼樣的調整會產生變化，例如調整電纜位置等？ 出現其他類型的故障時，已知的故障是否會頻率降低？
適合於評估電路修改/濾波的有效性。
34
抗干擾能力測試
光纖輸入計數器＋S31感測器 監視關鍵信號線受干擾的情況；監視EUT工作狀態
35
抗干擾能力測試＃2
OSE光纖化信號獲取套件【數位】： 連接示波器，觀察EUT內部關鍵信號線
數位化觀察信 號線受干擾的 情況：干擾大 於感測器門限 值，就輸出一 個寬脈衝
計數器值的意義
大：表示傳播到這個區域內的干擾磁場強 小：表示傳播到這個區域內的干擾磁場強度弱 改進了遮罩或者接地後，計數器值變小了，表示
傳播到這個區域的磁場變少了。
適合於評估遮罩/接地的效果
38
瞬態磁場強度測試
光纖輸入計數器＋瞬態磁場探頭 跟蹤磁力線方向，找到干擾電流路徑

《电磁兼容原理与技术》复习提纲第1章电磁兼容技术概述1.EMI、EMD、EMS、EMC的定义及区别电磁骚扰EMD：任何可能引起装置、设备、系统性能降级或对有生命、无生命物质产生作用的电磁现象，可能是电磁噪声、无用信号或传播媒介自身的变化。
