气动回路工作原理
气动回路工作原理是通过气压来实现机械运动或执行某一控制功能的系统。
气动回路的基本组成包括压缩空气供应源、执行器、控制阀和管路连接等。
首先,气动回路的压缩空气供应源会提供高压气体,通常使用气压机或气罐来提供稳定的气压。
这种高压气体通过管路连接到执行器。
执行器可以是气缸或气动马达,它们在受到气体压力作用下能够产生机械运动。
气缸是最常见的执行器,它包括一个活塞和气缸筒。
当高压气体进入气缸筒时,活塞会受到压力的推动而运动,从而实现线性或往复运动。
气动马达则通过高压气体的推动来驱动轴或齿轮等部件旋转。
控制阀是气动回路中的重要组成部分,它用于控制气体的流动和压力。
控制阀通常有两个工作状态:打开和关闭。
当控制阀打开时,高压气体可以通过阀门流向执行器,从而推动执行器产生相应的运动。
而当控制阀关闭时,阻止气体流动,执行器停止工作。
管路连接将压缩空气源、执行器和控制阀连接在一起,使气体能够在系统中流动。
管路连接必须严密可靠,以确保气体不泄漏,并保持恰当的气体流速和压力。
根据具体的应用需求,气动回路还可以包括压力调节器、过滤器等辅助装置,用于调节气体压力和提供洁净的气体。
总的来说,气动回路工作原理依靠压缩空气作为动力源,通过控制阀和执行器来实现机械运动和控制功能,广泛应用于自动化生产线、工业机械以及各种机械设备中。
气缸气动执行器逻辑1. 气缸气动执行器的工作原理气缸气动执行器的工作原理可以简单概括为:当气体控制信号通过气动阀控制气源的通断,气体进入气缸内部的工作腔室时,气缸的活塞会受到气体的压力作用而产生推动力,从而使得气缸的输出轴进行线性运动或者旋转运动,从而驱动相应的工作装置完成工作任务。
2. 气缸气动执行器的结构组成气缸气动执行器一般由气缸本体、活塞、导向件、密封件、活塞杆、输出轴等组成。
其中,气缸本体作为气动执行器的主体部件,在实际应用中起着至关重要的作用。
活塞和活塞杆之间通过密封件相互连接,保证气体压力的传递和运动的顺畅。
导向件则负责引导活塞的运动轨迹,保证气缸的稳定性和精确性。
输出轴则通过活塞的运动实现机械装置的驱动。
3. 气缸气动执行器的分类气缸气动执行器根据其结构和工作方式的不同可以分为多种类型,常见的包括气缸气动执行器、旋转气缸气动执行器、双向气缸气动执行器等。
其中,气缸气动执行器主要用于线性运动,旋转气缸气动执行器则主要用于旋转运动,而双向气缸气动执行器则可以同时实现线性和旋转两种运动方式。
根据气源的不同,气缸气动执行器又可分为气压式、气液增压式和液压增压式等多种类型。
4. 气缸气动执行器的应用领域气缸气动执行器在工业自动化控制系统中得到了广泛的应用,主要包括机械制造、汽车制造、航空航天、化工、食品加工等领域。
在自动化生产线上,气缸气动执行器通常与传感器、PLC控制器等设备配合使用,实现工艺过程的自动化控制和监控。
此外,气缸气动执行器还可以应用于阀门控制、夹紧装置、输送系统等机械装置中,实现工件的定位、夹持和移动等功能。
5. 气缸气动执行器的优缺点气缸气动执行器具有许多优点,如结构简单、可靠性高、运行速度快、输出力大等。
此外,气缸气动执行器的成本较低,易于维护和维修,适用于各种环境和工况下的工业应用。
然而,气缸气动执行器也存在一些缺点,如噪音较大、能效较低、易受环境影响等。
总的来说,气缸气动执行器作为一种重要的工业自动化控制元件,在现代工业生产中发挥着重要的作用。

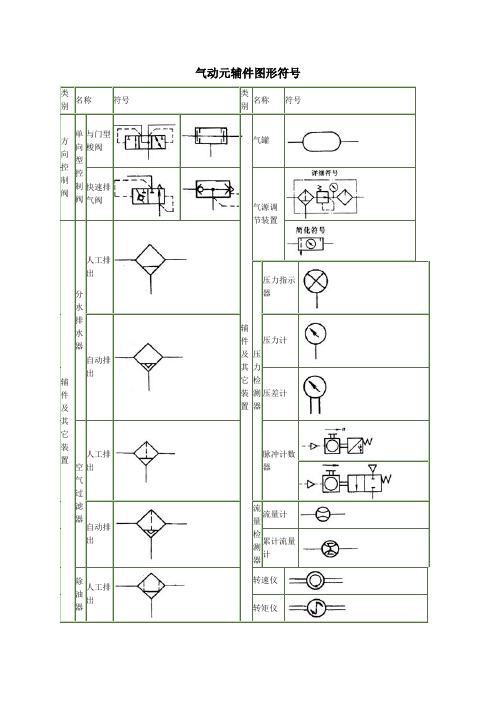

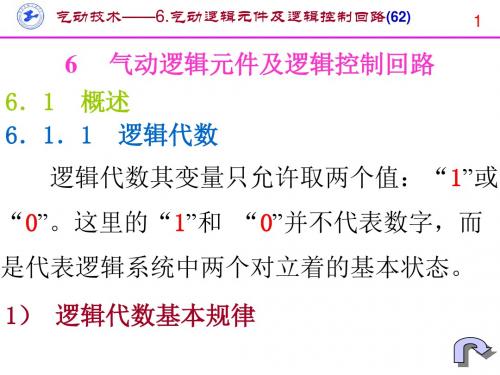

气动元辅件图形符号类别名称符号类别名称符号方向控制阀单向型控制阀与门型梭阀辅件及其它装置气罐快速排气阀气源调节装置辅件及其它装置分水排水器人工排出压力检测器压力指示器自动排出压力计压差计空气过滤器人工排出脉冲计数器自动排出流量检测器流量计累计流量计除油器人工排出转速仪转矩仪自动排出压力继电器行程开关空气干燥器模拟传感器油雾器消声器辅助气瓶报警器气动基本逻辑回路及特点说明简图说明逻辑符号及表示式真值表、其他信号动作关系是回路a s0 01 1非回路a s0 11 0或回路a b s0 0 00 1 11 0 1 1 1 1与回路a b s0 0 00 1 01 0 0 1 1 1或非回路a b s0 0 10 1 01 0 0 1 1 0与非回路a b s0 0 10 1 11 0 1 1 1 0禁回路a b s0 0 00 1 11 0 0 1 1 0独或回路a b s0 0 00 1 11 0 1 1 1 0同或回路a b s0 0 10 1 01 0 0 1 1 1记忆回路a b s1s2 1 0 1 0 0 0 1 0 0 1 0 1 0 0 0 1延时回路当有控制信号a时,需经一定时间延迟后才有输出s延时τ的长短可由节流元件调节。
回路要求信号a的持续时间大于τ脉冲信号形成回路回路可把一长信号a变为一定宽度的脉冲信号s,脉冲宽度可由回路中节流元件进行调节回路要求输入信号a的持续时间大于脉冲宽度简图说明1.压力控制回路一次压控制回路主要控制气罐,使其压力不超过规定压力。
常采用外控式溢流阀1来控制,也可用带电触点的压力表1′,代替溢流阀1来控制压缩机电动机的启、停,从而使气罐内压力保持在规定压力范围内。
采用溢流阀结构简单、工作可靠,但无功耗气量大;后者对电动机及其控制要求较高二次压控制回路二次压控制主要控制气动控制系统的气源压力,其原理是利用溢流式减压阀1以实现定压控制高低压控制回路气源供给某一压力,经二个调压阀(减压阀)分别调到要求的压力图a利用换向阀进行高、低压切换图b同时分别输出高低压的情况差压回路此回路适用于双作用缸单向受载荷的情况,可节省耗气量图a为一般差压回路图b在活塞杆回程时,排气通过溢流阀1,它与定压减压阀2相配合,控制气缸保持一定推力2.力控制回路串联气缸增力回路三段活塞缸串联。
气动系统的工作原理气动系统是一种利用气体压力来传递能量和控制运动的系统。
它在工业生产、机械设备、汽车等领域都有广泛的应用。
气动系统的工作原理主要是通过压缩空气来驱动气动执行元件,从而实现各种机械运动和控制功能。
气动系统的核心部件包括压缩空气源、气动执行元件、控制元件和连接元件。
压缩空气源通常是通过压缩机将大气中的空气压缩成高压气体,然后储存在气罐或气缸中。
气动执行元件包括气缸、气动马达、气动阀门等,它们通过接收压缩空气的作用来实现机械运动或控制功能。
控制元件包括压力调节阀、方向控制阀、速度控制阀等,用于控制压缩空气的流动和压力,从而实现对气动系统的精确控制。
连接元件则是将各个部件连接起来,构成一个完整的气动系统。
气动系统的工作原理可以简单概括为:当压缩空气通过管道输送到气动执行元件时,压缩空气的能量会驱动执行元件产生相应的机械运动。
具体来说,当压缩空气进入气缸时,气缸内的活塞会受到压力的作用而产生运动,从而驱动相关的机械装置。
而控制元件则可以通过调节压力、流量和方向来控制压缩空气的流动和作用力大小,实现对气动系统的精确控制。
与液压系统相比,气动系统具有以下优点:首先是工作介质——空气是取之不尽、用之不竭的资源,而液压系统则需要液体介质,且液体易泄漏、易污染;其次是响应速度——气体的可压缩性使得气动系统的响应速度更快,适用于需要快速启停和频繁换向的场合;再者是成本——相对于液压系统,气动系统的成本更低,维护更方便。
然而,气动系统也存在一些缺点,比如工作精度相对较低、能量损耗较大、工作环境对干燥洁净要求较高等。
因此,在选择使用气动系统还是液压系统时,需要根据具体的工作要求和环境条件进行综合考虑。
总的来说,气动系统作为一种常见的传动和控制方式,在工业生产和机械设备中有着广泛的应用。
通过充分理解其工作原理和特点,可以更好地发挥其作用,提高生产效率,降低成本,实现自动化控制。
