航海雷达介绍

海洋航运中的船舶航行通信技术航行通信技术在海洋航运中扮演着至关重要的角色。

随着现代科技的发展，船舶通信技术得到了极大地改善，为海上航行提供了更安全、高效和便捷的通信手段。

本文将探讨海洋航运中的船舶航行通信技术，包括航海雷达、GPS导航系统和卫星通信系统等。

一、航海雷达航海雷达是一种以无线电波作用于物体并接收反射信号的装置，广泛用于航海领域中。

它可以帮助船舶在恶劣天气条件下找寻其他船只以及警示潜在的障碍物，从而增强航行的安全性。

航海雷达的工作原理是通过向周围环境发射无线电波，并接收和分析波的返回信号。

这些信号被转换为可视化的雷达图，船员可以凭借雷达图来确认船只的位置以及周围环境的变化。

通过及时获取这些信息，船舶可以采取相应措施来避免与其他船只或障碍物发生碰撞。

二、GPS导航系统GPS导航系统是利用全球定位系统（GPS）的卫星技术来确定位置、航向和速度的系统。

在海洋航运中，GPS导航系统被广泛用于船舶的定位和导航。

通过接收卫星发出的信号，并与船舶上的接收器进行计算和处理，GPS导航系统可以精确地确定船舶的位置和航向。

相比传统的导航方法，GPS导航系统具有更高的精度和可靠性。

由于GPS信号的全球覆盖，船舶在任何地方都能准确获得位置信息。

这使得船员能够更好地规划航行路线，避免浅滩和危险区域。

三、卫星通信系统卫星通信系统在海洋航运中扮演着至关重要的角色。

它可以提供远程通信、船舶监控和紧急救援等功能。

通过使用卫星通信系统，船舶可以与陆地上的基站、其他船只以及救援机构进行实时通信，从而保证航行的安全和顺利进行。

卫星通信系统通过在船舶上安装发射与接收设备，与卫星建立连接。

通过这一连接，船舶可以进行语音通话、传输数据和接收天气预报等信息。

在紧急情况下，船舶可以利用卫星通信系统发送求救信号，以便得到及时救援。

结论航行通信技术是海洋航运中的重要组成部分。

航海雷达、GPS导航系统和卫星通信系统等技术的应用，提升了航行的安全性、有效性和可靠性。

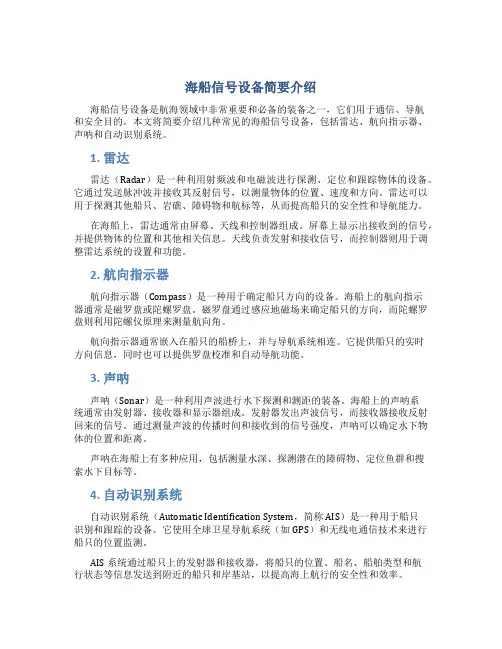

海船信号设备简要介绍海船信号设备是航海领域中非常重要和必备的装备之一，它们用于通信、导航和安全目的。

本文将简要介绍几种常见的海船信号设备，包括雷达、航向指示器、声呐和自动识别系统。

1. 雷达雷达（Radar）是一种利用射频波和电磁波进行探测、定位和跟踪物体的设备。

它通过发送脉冲波并接收其反射信号，以测量物体的位置、速度和方向。

雷达可以用于探测其他船只、岩礁、障碍物和航标等，从而提高船只的安全性和导航能力。

在海船上，雷达通常由屏幕、天线和控制器组成。

屏幕上显示出接收到的信号，并提供物体的位置和其他相关信息。

天线负责发射和接收信号，而控制器则用于调整雷达系统的设置和功能。

2. 航向指示器航向指示器（Compass）是一种用于确定船只方向的设备。

海船上的航向指示器通常是磁罗盘或陀螺罗盘。

磁罗盘通过感应地磁场来确定船只的方向，而陀螺罗盘则利用陀螺仪原理来测量航向角。

航向指示器通常嵌入在船只的船桥上，并与导航系统相连。

它提供船只的实时方向信息，同时也可以提供罗盘校准和自动导航功能。

3. 声呐声呐（Sonar）是一种利用声波进行水下探测和测距的装备。

海船上的声呐系统通常由发射器、接收器和显示器组成。

发射器发出声波信号，而接收器接收反射回来的信号。

通过测量声波的传播时间和接收到的信号强度，声呐可以确定水下物体的位置和距离。

声呐在海船上有多种应用，包括测量水深、探测潜在的障碍物、定位鱼群和搜索水下目标等。

4. 自动识别系统自动识别系统（Automatic Identification System，简称AIS）是一种用于船只识别和跟踪的设备。

它使用全球卫星导航系统（如GPS）和无线电通信技术来进行船只的位置监测。

AIS系统通过船只上的发射器和接收器，将船只的位置、船名、船舶类型和航行状态等信息发送到附近的船只和岸基站，以提高海上航行的安全性和效率。

结论海船信号设备在航海中起到了至关重要的作用。

雷达、航向指示器、声呐和AIS系统等设备能够提供准确的导航信息、确保船只的安全以及优化航行效率。

船用雷达0引言雷达概念形成于20世纪初。

雷达是英文radar的音译，为Radio Detection And Ranging的缩写，意为无线电检测和测距的电子设备。

它是利用电磁波探测目标的电子设备。

雷达的基本任务是探测感兴趣的目标，测定有关目标的距离、方向、速度等状态参数。

雷达主要由天线、发射机、接收机（包括信号处理机）和显示器等部分组成。

船上装备雷达始自第二次世界大战期间，战后逐渐扩大到民用商船。

1雷达的基本工作原理雷达发射机产生足够的电磁能量，经过收发转换开关传给天线。

天线将这些电磁能量辐射至大气中，集中在某一个很窄的方向上形成波束，向前传播。

电磁波遇到波束内的目标后，将沿着各个方向产生反射，其中的一部分电磁能量反射回雷达的方向，被雷达天线获取。

天线获取的能量经过收发转换开关送到接收机，形成雷达的回波信号。

由于在传播过程中电磁波会随着传播距离而衰减，雷达回波信号非常微弱，几乎被噪声所淹没。

接收机放大微弱的回波信号，经过信号处理机处理，提取出包含在回波中的信息，送到显示器，显示出目标的距离、方向、速度等。

2船用导航雷达2.1 船用导航雷达简介船用导航雷达(marine radar )是保障船舶航行，探测周围目标位置，以实施航行避让、自身定位等用的雷达，也称航海雷达。

它特别适用于黑夜、雾天引导船只出入海湾、通过窄水道和沿海航行，主要起航行防撞作用。

2.2 船用雷达与普通雷达的区别一般雷达把自身作为不动点表示在平面位置显示器的中心。

但在航海中，船舶自身在运动，总是与固定目标或运动目标作相对运动。

适应航海环境的雷达，应是真正运动的雷达，须能自动输入船舶自身的航速和航向，数据必须相当准确。

2.3船用导航雷达的最小作用距离—盲区导航雷达是用来探测水上目标的方位和距离,它不受气候影响,可以全天候引导船舶进出港口、码头和海上安全航行。

导航雷达最大作用距离主要取决于雷达脉冲的传播天线,如雷达天线高度、目标大小、形状及反射天线等。

简述航海雷达测量目标距离和方位的基本原理。

航海雷达是一种利用电磁波进行距离和方位测量的雷达技术。

其基本原理包括以下三个方面:
1. 电磁波传播原理:航海雷达利用电磁波在空间中的传播性质,通过发送电磁波并接收回波来确定目标的位置和距离。

发送电磁波的同时,也会产生回波,回波的波长和频率与发送电磁波的波长和频率相同。

如果两个物体之间的距离大于回波的传播距离,则两个物体之间的电磁波信号会互相衰减,因此可以通过测量回波的反射时间来估算两个物体之间的距离。

2. 目标检测原理:航海雷达通过发送电磁波来检测目标物体,并将接收到的回波信号进行特征提取和匹配,从而确定目标物体的位置和距离。

目标物体将回波信号分解成多个反射波,并产生多个反射波信号。

通过计算这些反射波信号之间的时延差异和相位差异,可以确定目标物体的距离和方向。

3. 数据处理原理:航海雷达测量的距离和方位信息需要通过数据处理算法进行整合和优化。

具体来说,发送电磁波并接收回波的过程会产生大量的数据,这些数据需要进行预处理和后处理,以提高测量精度和可靠性。

例如,可以将多个回波信号进行相位匹配,并将回波信号进行滤波和平滑处理,以提高信号的鲁棒性和稳定性。

综上所述,航海雷达通过电磁波传播原理、目标检测原理和数据处理原理来实现测量目标距离和方位的功能。

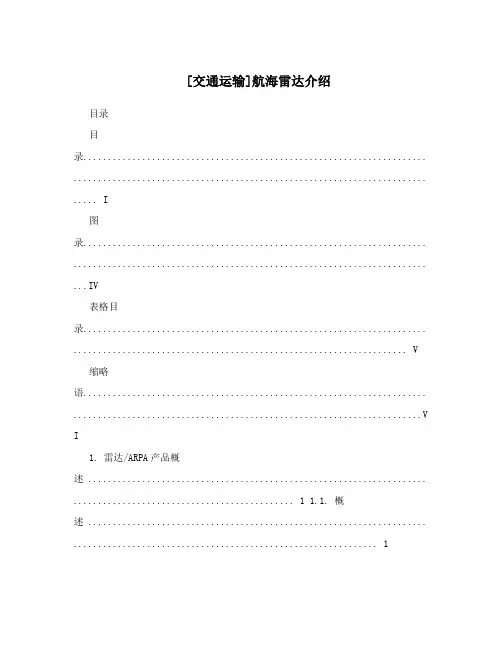

[交通运输]航海雷达介绍目录目录...................................................................... ........................................................................ .. (I)图录...................................................................... ........................................................................ (IV)表格目录...................................................................... .. (V)缩略语...................................................................... .. (V)I1. 雷达/ARPA产品概述 ..................................................................... ............................................. 1 1.1. 概述 ..................................................................... .. (1)1.2. 航海雷达/ARPA系统结构图 ..................................................................... ..................... 3 1.3. 天线收发单元 ..................................................................... .............................................. 4 1.4. 雷达显示单元 ..................................................................... .............................................. 4 1.5. 其他配件 ..................................................................... (5)1.5.1. 电缆线 ..................................................................... . (5)1.5.2. 电源线 ..................................................................... .. (6)1.5.3. 输入信号数据线 ..................................................................... . (7)2. 航海雷达安装 ..................................................................... . (9)2.1. 天线收发单元安装 ..................................................................... .. (9)2.1.1. 天线收发单元安装注意事项 ..................................................................... .. (9)2.1.2. 天线收发单元安装步骤 ..................................................................... .............. 10 2.2. 显示单元安装 ..................................................................... .. (13)2.2.1. 注意事项 ..................................................................... .. (13)2.2.2. 安装步骤 ..................................................................... ...................................... 14 2.3. 配线 ..................................................................... (16)2.3.1. 布线要求 ..................................................................... .. (16)16 2.3.2. 收发机接线 ..................................................................... ..................................2.3.3. 电源线接线 ..................................................................... . (20)2.3.4. 输入信号线接线 ..................................................................... .......................... 20 2.4. 对外接口 ..................................................................... . (22)2.4.1. 电源接口 ..................................................................... .. (22)2.4.2. 电缆接口 ..................................................................... .. (22)2.4.3. 输入信号接口 ..................................................................... (23)2.4.4. USB接口...................................................................... (23)2.4.5. RS-232接口 ..................................................................... ............................... 23 2.5. 调试和验收 ..................................................................... (23)2.5.1. 开机 ..................................................................... . (23)2.5.2. 日期时间设置 ..................................................................... (24)2.5.3. 方位调整 ..................................................................... .. (24)2.5.4. 距离调整 ..................................................................... .. (24)2.5.5. 按键检查 ..................................................................... .. (24)2.5.6. 系统检测 ..................................................................... .. (24)3. 雷达系统操作 ..................................................................... .. (25)3.1. 控制面板介绍 ..................................................................... ............................................ 25 3.2. 雷达界面介绍 ..................................................................... ............................................ 27 3.3. 雷达开机 ..................................................................... .................................................... 28 3.4. 雷达待机 ..................................................................... . (28)I3.5. 雷达关机 ..................................................................... .................................................... 30 3.6. 显示屏对比度调节 ..................................................................... .................................... 31 3.7. 系统设置 ..................................................................... . (32)3.7.1. 日期时间设置 ..................................................................... .. (33)3.7.2. 方位调整(船艏线调整) .................................................................... . (34)3.7.3. 距离调整 ..................................................................... . (35)3.7.4. 手动航向 ..................................................................... . (35)3.7.5. 航向选择 ..................................................................... . (36)3.7.6. 手动航速 ..................................................................... . (37)3.7.7. 航速选择 ..................................................................... . (37)3.7.8. STC调整 ..................................................................... (38)3.7.9. 旋钮开关 ..................................................................... . (39)3.7.10. 出厂设置 ..................................................................... .. (39)3.7.11. 设备自测 ..................................................................... .. (40)3.7.12. 串口设置 ..................................................................... .. (41)3.7.13. 调谐重置 ..................................................................... .. (42)4. 雷达基本功能操作 ..................................................................... ................................................ 43 4.1. 目标定位信息和本船信息 ..................................................................... ........................ 43 4.2. 增益 ..................................................................... (44)4.3. 海浪抑制 ..................................................................... .................................................... 44 4.4. 雨雪抑制 ..................................................................... .................................................... 45 4.5. 调谐 ..................................................................... (46)4.6. 量程 ..................................................................... (47)4.7. 距标圈 ..................................................................... .. (48)4.8. 偏心 ..................................................................... (49)4.9. 首线 ..................................................................... (50)4.10. 脉冲宽度 ..................................................................... .................................................. 51 4.11. 活动距标圈(VRM) .................................................................. ................................ 52 4.12. 电子方位线(EBL) .................................................................. ................................. 54 4.13. 测距 ..................................................................... . (56)4.14. 显示方式 ..................................................................... .................................................. 57 4.15. 报警区 ..................................................................... (59)4.16. 展宽 ..................................................................... . (60)4.17. 报警应答 ..................................................................... .................................................. 60 4.18. 日/夜 ..................................................................... .. (61)4.19. 中/EN .................................................................... .. (62)4.20. 杂波抑制 ..................................................................... .................................................. 62 4.21. 矢量时间 ..................................................................... .................................................. 63 4.22. 航迹时间 ..................................................................... .. (64)5. 雷达增强功能操作 ..................................................................... ................................................ 65 5.1.ARPA ................................................................... .. (65)5.1.1. ARPA开/关 ..................................................................... .. (66)5.1.2. 录取目标 ..................................................................... . (66)5.1.3. 矢量时间 ..................................................................... . (68)5.1.4. 真/相对矢量 ..................................................................... .. (69)5.1.5. 试操船开/关 ..................................................................... .. (69)5.1.6. 速度设置 ..................................................................... . (70)5.1.7. 航向设置 ..................................................................... . (71)II5.1.8. CPA报警距离 ..................................................................... . (71)5.1.9. TCPA报警时间 ..................................................................... ............................ 72 5.2. AIS功能 ..................................................................... . (74)5.2.1. AIS开/关 ..................................................................... (74)5.2.2. 录取目标 ..................................................................... . (75)5.2.3. 数据显示 ..................................................................... ........................................ 76 5.3. 航线 ..................................................................... (77)5.3.1. 航线开关 ..................................................................... . (77)5.3.2. 标记开关 ..................................................................... . (78)5.3.3. 标记设置 ..................................................................... ........................................ 79 附录1 技术参数 ..................................................................... .............................................. 80 附录2 名词解释 ..................................................................... . (81)III图录图 1-1航海雷达/ARPA系统结构图 ..................................................................... ................. 3 图 1-2 天线收发单元 ..................................................................... ........................................ 4 图 1-3 1型显示单元 ..................................................................... .......................................... 4 图 1-4 2型显示单元 ..................................................................... .......................................... 5 图 1-5 雷达电缆线 ..................................................................... ............................................ 5 图 1-6 雷达电源线 ................................................................................................................. 7 图 1-7 雷达输入信号数据线 ..................................................................... ............................ 8 图 2-1 天线收发单元安装示意图 ..................................................................... .................... 9 图 2-2 安装底座尺寸图 ..................................................................... .................................. 10 图 2-3 船首标志图 ..................................................................... .......................................... 11 图 2-4 收发机固定示意图 ..................................................................... .............................. 11 图 2-5天线收发机组装图 ..................................................................... ............................... 12 图 2-6 显示单元固定 ..................................................................... ...................................... 15 图 2-7 收发机(前视图) .................................................................... ............................... 17 图 2-8 收发机底座穿线，固定示意图...................................................................... .......... 17 图 2-9 接线排接线图 ..................................................................... ...................................... 18 图 2-10 接线端子示意图 ..................................................................... ................................ 19 图 2-11 收发机端盖安装图.................................................................................................. 19 图 2-12输入信号线引脚接线图 ..................................................................... ..................... 21 图 2-13电源接口 ..................................................................... ............................................. 22 图 2-14 电缆线接口 ..................................................................... . (22)2-15 输入信号接口 ..................................................................... .................................... 23 图图 2-16 USB接口...................................................................... ............................................ 23 图 2-17 RS-232接口 ..................................................................... . (23)IV表格目录表格 1 1型和2型有效显示直径 ..................................................................... ................... 2 表格 2 电缆线预制引脚列表 ..................................................................... .......................... 6 表格 3 外界设备接口 ..................................................................... ...................................... 7 表格 4 输入信号线引脚接线列表 ..................................................................... ................ 21 表格 5 控制面板按键列表1 ...................................................................... ........................ 25 表格 6 控制面板按键列表2 ...................................................................... ........................ 26 表格 7 各量程脉冲宽度列表 ..................................................................... ........................ 52 表格 8 运动方式列表 ..................................................................... .................................... 57 表格 9 ARPA图标说明列表 ..................................................................... ........................ 73 表格 10 AIS图标说明列表 ..................................................................... .. (76)V缩略语缩写英文全称中文全称 AC Alternating Current 交流 ACK Acknowledge 应答 ACQ Acquire 捕获 AIS Automatic Identification System 船舶自动识别系统 ARPA Automatic Radar Plotting Aids 雷达自动标绘仪 CCS China Classification Society 中国船级社 OFF CENT Off Centre 偏心 COG Course Over The Ground 对地航向 CPA Closest Point Of Approach 最近会遇点 C UP Course-up 航向向上 DC Direct Current 直流 DEL 删除 Delete DIST 距离 DistanceDIRE 方位 DirectionEAV 杂波抑制 Echo AveragingEBL Electronic Bearing Line 电子方位线 EM Equipment Monitor check 设备自检 EMC Electromagnetic Compatibility 电磁兼容 ERM Extended Range Measurement 测距 EXPAND ECHO stretch 展宽 F-SET Factory Set 出厂设置GAIN GAIN 增益 GPS Global Positioning System 全球定位系统 GZ Guard Zone 警戒区 HDG Heading 船首 HL Heading Line 船首线 HL OFF Heading Line Off 船首线关闭 H UP Head-Up 首向上 IEC International Electronic Committee 国际电工组织 IMO International Marine Organization 国际海事组织 K.B Knob 旋钮 LAT Latitude 纬度 VILIM Limit 限制 LON Longitude 经度 LP Long Pulse 长脉冲 PL Pulse Length 脉冲宽度 PORTSET Port Set 串口设置 M.ACQ Manual Acquire 手动捕获M.HDG Manual Heading 手动航向 MIN Minutes 分钟 M.SPD Manual Speed 手动航速 NM Nautical Mile 海里 NT Night 夜间 N UP North-up 北向上 R Relative 相对 RAIN Rain 雨雪干扰抑制 RM Relative Motion 相对运动 RNG Range 量程RR Range Rings 固定距标圈 R VECT Relative Vector 相对矢量 STBY Stand By 待机 SEA Sea 海浪干扰抑制 SOG Speed Over The Ground 对地速度 SP(S) Short Pulse 短脉冲 SPD Speed 航速 C&M Course and Marker 航线 (该功能可以用于规划航线，标绘特殊物标) STC Sensitivity Time Control 灵敏时间控制 T True 真TCPA Time To Closest Point Of Approach 到最近会遇点的时间 TM True Motion 真运动 TUNESTE Tune Set 调谐重置 TX Transmitter 发射 T VECT True Vector 真矢量 VECT Vector 矢量 VECT TIME Vector Time 矢量时间 VDR Voyage Data Recorder 航行数据记录仪 VHF Very High Frequency 甚高频 VRM Variable Range Marker 可变距标圈VII1. 雷达/ARPA产品概述1.1. 概述航海雷达/ARPA系列产品是依据国际海事组织(International MaritimeOrganization, IMO)和国际电工组织(International Electrotechnical Commission, IEC)的相关标准设计的航海专用雷达产品。

船用雷达详细介绍船用雷达是指安装在船舶上，用来探测和测量周围环境的雷达系统。

它是船舶上必备的重要设备之一，具有广泛的应用领域，包括航海、渔业、船舶导航和安全等。

船用雷达的基本原理是利用电磁波的反射和回波来探测目标物体的位置和距离。

雷达系统会通过发射器发射一束脉冲电磁波，并追踪这些波的回波来确定目标物体的位置和距离。

通过测量回波的时间和频率，船用雷达能够计算出目标的位置、距离和速度等重要信息。

船用雷达通常由以下几个主要部件组成：天线、发射器、接收器、显示器和控制装置。

天线用于发射和接收电磁波，发射器产生电磁波脉冲，接收器接收和处理回波信号，显示器显示目标物体的信息，控制装置用于操作和控制雷达系统。

船用雷达的主要功能包括航海导航、碰撞防范、目标检测和跟踪等。

船舶在海上航行时，通过船用雷达可以确定周围环境的情况，包括其他船只、浮标、礁石等。

船用雷达能够提供目标物体的位置、距离和速度等信息，帮助船舶避免碰撞和安全导航。

船用雷达的技术特点主要包括雷达分辨率、探测距离、工作频率和功率等。

雷达分辨率是指雷达系统能够分辨出的最小目标物体的大小，通常与天线的直径有关。

探测距离是指雷达系统能够探测到目标物体的最远距离，通常取决于功率和工作频率。

工作频率是指雷达系统发射和接收电磁波的频率，通常根据不同的应用需求选择合适的频率。

船用雷达有多种不同类型，包括X波段雷达、S波段雷达、L波段雷达、K波段雷达等。

不同类型的雷达在性能和应用方面有所差异。

例如，X波段雷达具有较高的分辨率和探测距离，适用于长距离航行和海上作业；而S波段雷达则适用于近距离导航和安全防范。

除了基本功能外，现代船用雷达还具有一些先进的特性和功能，如自动目标跟踪、天气雷达、海上目标识别系统等。

自动目标跟踪可以自动追踪目标物体的运动轨迹，方便船舶管理和操作；天气雷达可以探测和预测天气情况，提供给船舶相关的气象信息；海上目标识别系统可以识别和跟踪目标物体，确保船舶的安全航行。

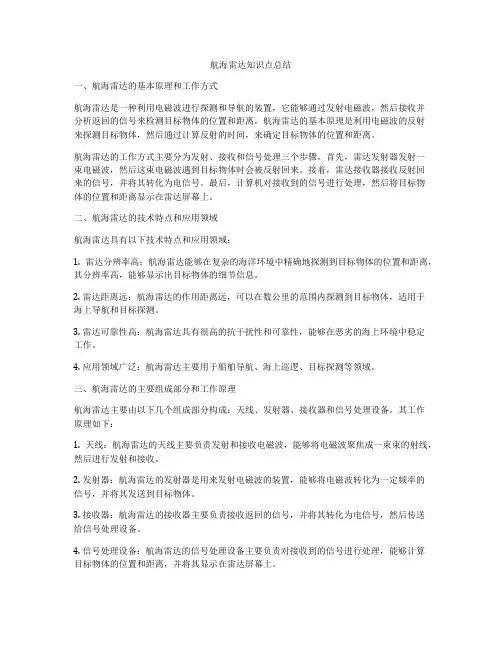

航海雷达知识点总结一、航海雷达的基本原理和工作方式航海雷达是一种利用电磁波进行探测和导航的装置，它能够通过发射电磁波，然后接收并分析返回的信号来检测目标物体的位置和距离。

航海雷达的基本原理是利用电磁波的反射来探测目标物体，然后通过计算反射的时间，来确定目标物体的位置和距离。

航海雷达的工作方式主要分为发射、接收和信号处理三个步骤。

首先，雷达发射器发射一束电磁波，然后这束电磁波遇到目标物体时会被反射回来。

接着，雷达接收器接收反射回来的信号，并将其转化为电信号。

最后，计算机对接收到的信号进行处理，然后将目标物体的位置和距离显示在雷达屏幕上。

二、航海雷达的技术特点和应用领域航海雷达具有以下技术特点和应用领域：1. 雷达分辨率高：航海雷达能够在复杂的海洋环境中精确地探测到目标物体的位置和距离，其分辨率高，能够显示出目标物体的细节信息。

2. 雷达距离远：航海雷达的作用距离远，可以在数公里的范围内探测到目标物体，适用于海上导航和目标探测。

3. 雷达可靠性高：航海雷达具有很高的抗干扰性和可靠性，能够在恶劣的海上环境中稳定工作。

4. 应用领域广泛：航海雷达主要用于船舶导航、海上巡逻、目标探测等领域。

三、航海雷达的主要组成部分和工作原理航海雷达主要由以下几个组成部分构成：天线、发射器、接收器和信号处理设备。

其工作原理如下：1. 天线：航海雷达的天线主要负责发射和接收电磁波，能够将电磁波聚焦成一束束的射线，然后进行发射和接收。

2. 发射器：航海雷达的发射器是用来发射电磁波的装置，能够将电磁波转化为一定频率的信号，并将其发送到目标物体。

3. 接收器：航海雷达的接收器主要负责接收返回的信号，并将其转化为电信号，然后传送给信号处理设备。

4. 信号处理设备：航海雷达的信号处理设备主要负责对接收到的信号进行处理，能够计算目标物体的位置和距离，并将其显示在雷达屏幕上。

四、航海雷达的使用方法和注意事项航海雷达的使用方法和注意事项如下：1. 使用方法：在使用航海雷达时，应按照操作手册上的要求进行操作，首先打开雷达系统，然后设置波长、增益等参数，然后将天线对准目标物体，最后观察雷达屏幕上显示的目标信息。

简述航海雷达测量目标距离和方位的基本原理一、引言航海雷达是一种利用电磁波进行目标探测和跟踪的设备，广泛应用于船舶导航、海上安全和海洋科学等领域。

本文将详细介绍航海雷达测量目标距离和方位的基本原理。

二、雷达基本原理雷达是利用电磁波与物体相互作用来探测目标的一种技术。

雷达系统由发射机、天线、接收机和信号处理器组成。

发射机产生高频电磁波，并通过天线向外辐射。

当电磁波遇到物体时，会被物体反射或散射。

反射回来的电磁波被接收机接收并转换成电信号，信号处理器对这些信号进行处理，得到目标的位置、速度等信息。

三、雷达测量距离原理1. 雷达脉冲信号为了测量目标距离，雷达系统需要发送脉冲信号。

脉冲信号是一种高频率的电磁波，在时间上很短暂，在空间上很小范围内传播。

当脉冲信号遇到物体时，会被反射回来，这个时间被称为往返时间。

2. 往返时间测量雷达系统通过测量往返时间来确定目标距离。

发射机发送脉冲信号后，接收机开始接收反射信号。

当接收到反射信号时，接收机停止计时。

往返时间等于发送脉冲信号到接收反射信号的时间间隔。

根据电磁波在空气中传播速度的常数（大约是300,000,000米/秒），可以计算出目标距离。

四、雷达测量方位原理1. 雷达天线雷达天线是用来辐射和接收电磁波的设备，通常由一个或多个共面的金属元件组成。

雷达天线可以旋转或扫描，以便获取目标在不同方位上的信息。

2. 方位角测量雷达系统通过测量目标在水平面上的方位角来确定目标方向。

当雷达天线旋转或扫描时，发现有反射信号时，记录下此时天线所在位置的角度即为目标方位角。

五、总结航海雷达是一种利用电磁波进行目标探测和跟踪的设备。

它通过发送脉冲信号和测量往返时间来确定目标距离，通过雷达天线旋转或扫描并测量角度来确定目标方位角。

这些信息可以用于导航、安全和科学研究等领域。

航海雷达认知学习关键技术浅析摘要：航海雷达（Marine Radar）是保障船舶安全航行的重要航海仪器，是船舶实现测位、引航、避碰和标绘的基础。

为了介绍航海雷达新技术研究与发展状况，本文以基于认知学习的航海雷达关键技术研究现状为切入点，对海域环境特性参数数据库，海杂波特性认知方法和海上目标检测认知方法进行汇总阐述，对航海雷达的进一步性能分析和设计生产有一定的价值。

关键词：航海雷达；认知学习；海杂波；目标检测1 介绍航海雷达（Marine Radar）主要包括岸基航海雷达和船载航海雷达。

岸基航海雷达对海域使用，单个雷达海域扫描半径约10海里，通常会在海岸和港口沿岸布置，形成岸基雷达链，形成对沿岸海域和港口航道等形成全覆盖的连续检测系统。

船载航海雷达是保障船舶安全航行的重要航海仪器，具有船舶航行定位、船舶行驶避让、特殊能见度条件下航道引导等功用，是船舶实现测位、引航、避碰和标绘的基础。

区别于雷达系统中的其它如机载雷达、侦查雷达、气象雷达等，航海雷达受限于水文背景、海洋气象环境、复杂海域杂波等条件，并困于其强调的具体应用场景和使用要求，使得航海雷达不断满足实际应用要求的同时，削弱了对航海雷达新技术的研究与发展。

航海雷达在航行时面临着诸多不同海况四：船舶航行常处于诡变莫测的海洋气象环境条件下，严重的影响了航海雷达的探测精度和效果；日益发展的国际航运趋势和海域运输要求使得海域检测目标数目大大增加，航海雷达探测信号之间的相互影响也日益增大；长期高强度的航行任务，对航海雷达的维修性及可靠性要求、耐盐碱度要求也有极高的标准。

因此，为了区别于航海雷达传统的不考虑目标水域环境条件的工作模式，考虑水文背景，复杂海域杂波等条件的匹配性，本文开展基于认知学习的航海雷达关键技术研究现状的研究。

2 航海雷达特点目前航海雷达逐渐呈现出构成形式多样、载波形式多样、频段配合多样和功能智能化等特点。

常见的航海雷达构成形式有二单元雷达和三单元雷达两种。

753型船用航海雷达说明说（原创版）目录1.753 型船用航海雷达概述2.753 型船用航海雷达的主要特点3.753 型船用航海雷达的技术参数4.753 型船用航海雷达的应用领域5.753 型船用航海雷达的操作与维护正文一、753 型船用航海雷达概述753 型船用航海雷达是一款先进的导航设备，适用于各种船舶在海上进行航行、定位和避障等操作。

该雷达具有高精度、高可靠性和易于操作等特点，广泛应用于国内外各类船舶，为我国航海事业提供了有力保障。

二、753 型船用航海雷达的主要特点1.高精度：753 型船用航海雷达采用先进的导航技术，能够提供准确的航向、航速和位置信息，帮助船舶在复杂的海上环境中进行精确导航。

2.高可靠性：该雷达设备经过严格的质量检测，能够在各种恶劣的海洋环境下稳定工作，确保船舶航行的安全。

3.易于操作：753 型船用航海雷达的操作界面简洁直观，操作人员经过简单的培训即可熟练掌握使用。

三、753 型船用航海雷达的技术参数1.雷达频段：X 波段2.输出功率：25W3.接收通道：8 通道4.最大探测距离：40 海里5.雷达精度：120 米四、753 型船用航海雷达的应用领域753 型船用航海雷达广泛应用于各类民用和商用船舶，如货船、客轮、渔船等，为船舶提供实时、准确的导航信息，提高航行安全。

五、753 型船用航海雷达的操作与维护1.操作：操作人员需经过专业培训，了解雷达的基本原理和使用方法。

在实际操作过程中，要遵循雷达使用规程，确保雷达正常工作。

2.维护：定期对雷达设备进行检查和维护，保持设备的清洁和良好状态。

发现故障及时排除，确保雷达在需要时能够正常使用。

总之，753 型船用航海雷达凭借其高精度、高可靠性和易于操作等优点，为我国航海事业提供了有力保障。
