olt常用命令OLT常用命令一、OLT简介OLT（Optical Line Terminal）光纤线路终端是用于光纤接入网中的设备，负责接收用户光信号并将其转换为电信号传输给上级设备。
OLT常用命令是配置和管理OLT设备的必备工具。
本文将介绍OLT 常用命令的使用方法和功能。
二、OLT常用命令1. display ont info ontid {ontid}：显示指定ONT（光网络终端）的信息。
通过该命令可以查看ONT的基本信息，包括ONT ID、PON端口号、所属OLT设备等。
2. display ont optical-info ontid {ontid}：显示指定ONT的光信号信息。
该命令可以查看ONT的光功率、接收光功率、发送光功率等参数，以便判断ONT的光信号质量。
3. display ont alarm ontid {ontid}：显示指定ONT的告警信息。
通过该命令可以查看ONT是否存在故障或异常情况，并及时进行处理。
4. display ont capability ontid {ontid}：显示指定ONT的能力集信息。
该命令可以查看ONT支持的功能和特性，如支持的光模块类型、支持的业务类型等。
5. display ont port state ontid {ontid}：显示指定ONT的端口状态信息。
通过该命令可以查看ONT的端口连接状态、速率、双工模式等参数。
6. display ont port attribute ontid {ontid}：显示指定ONT的端口属性信息。
该命令可以查看ONT的端口属性配置，如VLAN配置、端口带宽配置等。
7. display ont port vlan ontid {ontid}：显示指定ONT的端口VLAN信息。
通过该命令可以查看ONT的端口VLAN配置情况，包括绑定的VLAN ID、VLAN类型等。
8. display ont port qos ontid {ontid}：显示指定ONT的端口QoS（服务质量）信息。

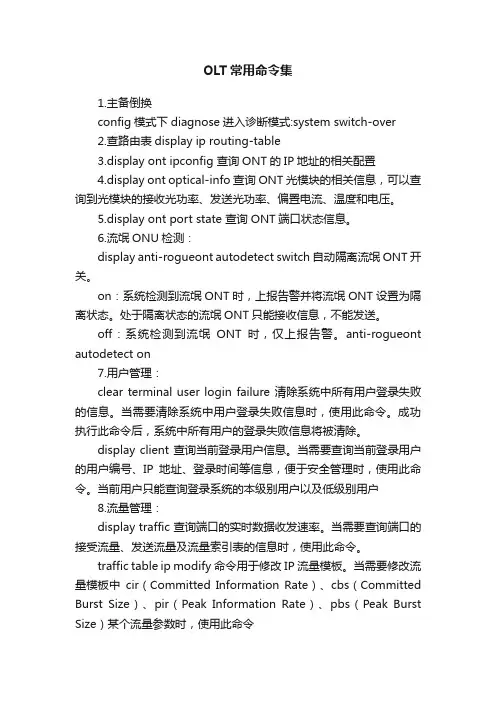

OLT常用命令集1.主备倒换config模式下diagnose进入诊断模式:system switch-over2.查路由表display ip routing-table3.display ont ipconfig 查询ONT的IP地址的相关配置4.display ont optical-info 查询ONT光模块的相关信息，可以查询到光模块的接收光功率、发送光功率、偏置电流、温度和电压。
5.display ont port state 查询ONT端口状态信息。
6.流氓ONU检测：display anti-rogueont autodetect switch 自动隔离流氓ONT开关。
on：系统检测到流氓ONT时，上报告警并将流氓ONT设置为隔离状态。
处于隔离状态的流氓ONT只能接收信息，不能发送。
off：系统检测到流氓ONT时，仅上报告警。
anti-rogueont autodetect on7.用户管理：clear terminal user login failure 清除系统中所有用户登录失败的信息。
当需要清除系统中用户登录失败信息时，使用此命令。
成功执行此命令后，系统中所有用户的登录失败信息将被清除。
display client 查询当前登录用户信息。
当需要查询当前登录用户的用户编号、IP地址、登录时间等信息，便于安全管理时，使用此命令。
当前用户只能查询登录系统的本级别用户以及低级别用户8.流量管理：display traffic 查询端口的实时数据收发速率。
当需要查询端口的接受流量、发送流量及流量索引表的信息时，使用此命令。
traffic table ip modify 命令用于修改IP流量模板。
当需要修改流量模板中cir（Committed Information Rate）、cbs（Committed Burst Size）、pir（Peak Information Rate）、pbs（Peak Burst Size）某个流量参数时，使用此命令9.告警和事件管理:alarm active clear 用于清除当前系统中的活动告警。

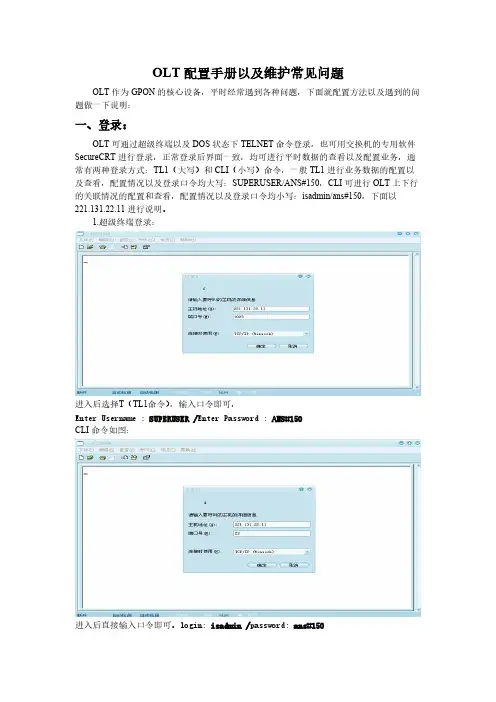

OLT配置手册以及维护常见问题OLT作为GPON的核心设备，平时经常遇到各种问题，下面就配置方法以及遇到的问题做一下说明：一、登录：OLT可通过超级终端以及DOS状态下TELNET命令登录，也可用交换机的专用软件SecureCRT进行登录，正常登录后界面一致，均可进行平时数据的查看以及配置业务，通常有两种登录方式：TL1（大写）和CLI（小写）命令，一般TL1进行业务数据的配置以及查看，配置情况以及登录口令均大写：SUPERUSER/ANS#150，CLI可进行OLT上下行的关联情况的配置和查看，配置情况以及登录口令均小写：isadmin/ans#150，下面以221.131.22.11进行说明。
1.超级终端登录：进入后选择T（TL1命令），输入口令即可，Enter Username : SUPERUSER /Enter Password : ANS#150CLI命令如图：进入后直接输入口令即可。
login: isadmin /password: ans#1502.telnet登录方式：在cmd界面下直接输入telnet d.d.d.d 1023即可登录TL1命令进入后输入口令即可进行操作；在cmd界面下输入telnet d.d.d.d 即可登录cli命令，如图进入后输入口令即可。
3.SecureCRT登录：点击快速链接，选择Telnet协议，主机名称为该OLT的带内管理IP，如221.131.22.11，端口为1023，如图所示：进入后输入口令即可登录TL1命令；同样道理CLI命令如图：输入口令即可登录。
由于是公网设备，对于部分大局点，已经设置了ACL，不允许随便访问，因此需要通过网管的跳登，网管的IP地址为211.142.35.198，登录协议为SSH2，端口：22，用户名：testwlan ,登录密码为：7342gpon@wlan .在如下界面下跳登即可：2、数据的查看以及配置：1.TL1数据的配置总体来说，TL1数据配置分几大类：1.ENT_创建；2.ED_修改；3.DLT_删除；4.RTRV_查询。
(config-if)#shutdown 关掉当前ONU数据C320(config)#line telnet idle-timeout 10 设置在线时间为10分钟show cpe information gpon-olt_1/8/1 1 查看ONU设备当前版本ZXAN(config-if)# interface gei_0/1/1ZXAN(config-if)# negotiation auto 将端口速率调为自适应ZXAN(config-if)# speed 1000 将端口速率调为千兆show interface optical-module-info gei_1/19/3 OLT上联口光功率查看sho interface optical-module-info gpon-olt_1/2/8 查看OLT上PON口光模块类型信息Con t 回车在OLT的PON口下ONU重启操作pon-onu-mng gpon-onu_1/2/1:5 回车reboot 回车C300(config)#mac delete vlan 601 清除601的所有mac 地址C300(config)#add-card rackno 1 shelfno 1 slotno 8 GTGO 添加C300第8个业务板C300(config)#del-card rackno 1 shelfno 1 slotno 8 删除C300第8个业务板(config)#interface gpon-onu_1/4/4:3(config-if)#switchport vlan 2528 tagZXAN# erase configuration 回车在ONU下清楚ONU数据Y 回车reboot 回车重启设备C300-01#show card 查看板卡信息C300-01#show gpon onu uncfg 查看是否有未做数据的ONUshow gpon onu uncfg gpon-olt_1/12/8 查看PON口下未做数据的ONUshow running-config interface gpon-olt_1/7/1 查看PON口下在用的ONU设备SN号ZXAN# show interface fei_0/1/1-8 port-statusZXAN# conZXAN(config)#interface range fei_0/2/1-16 进入ONU下1~24口ZXAN(config-if)# no shutdown 全部打开端口ZXAN(config)#show interface fei_0/1/1-8 port-status 查看F803设备端口开启没有F822# show interface fei_0/2/1-16 port-status 查看F822设备端口开启没有Port AdminStatus LinkStatus TxRate(Mbps)-----------------------------------------------------------------2/1 enable up 100M2/2 enable down N/A.2/3 disable down N/A.2/4 enable up 100M2/5 enable up 100M2/6 enable up 100M2/7 disable down N/A. 未开启2/8 enable up 100MC300(config)#interface gpon-onu_1/2/4:3 进到原ONU端口下C300(config-if)#reC300(config-if)#registration-method sn ZTEGB00016D6替换新的ONUC300(config-if)#exitC300#show running-config interface gpon-onu_1/2/4:3 查看新设备数据show interface optical-module-info gei_1/19/1 查看OLT上联口1/19/1口的收发光情况show interface port-status gei_1/19/1-4 查看OLT1/19/1~4口的运行情况sho pon power onu-rx gpon-onu_1/2/1: 5 查看ONU的收光命令，要求范围为-8——-24sho interface optical-module-info gpon-olt_1/2/1 查看OLT PON口的发光命令show running-config interface gpon-onu_1/5/3:7 查看F803 ONU设备配置情况show onu running config gpon-onu_1/7/1:7 查看ONU情况。
O L T配置方法以及维护手册Revised by Petrel at 2021OLT配置手册以及维护常见问题OLT作为GPON的核心设备，平时经常遇到各种问题，下面就配置方法以及遇到的问题做一下说明：一、登录：1.超级终端登录：进入后选择T（TL1命令），输入口令即可，EnterUsername:SUPERUSER/EnterPassword:ANS#150CLI命令如图：进入后直接输入口令即可。
login:isadmin/password:ans#1502.telnet登录方式：进入后输入口令即可进行操作；进入后输入口令即可。
3.SecureCRT登录：进入后输入口令即可登录TL1命令；同样道理CLI命令如图：输入口令即可登录。
口二、数据的查看以及配置：1.TL1数据的配置总体来说，TL1数据配置分几大类：1.ENT_创建；2.ED_修改；3.DLT_删除；4.RTRV_查询。
一般情况下只有在前期进行数据配置的时候才会有ENT，数据配置后自动保存，没有特殊情况不会进行ED以及DLT的操作，而平时最常用的则为RTRV命令,下面专门针对RTRV进行说明；登录成功后输入RTRV，进入如下界面：即可进行如图标记的各种查询，平时用的较多查询为ONT（onu），ALM(告警)，PONVLAN(vlan的配置)，PONFDBDYNAMIC（故障处理vlan学习下联mac），PON（PON口状态），EQPT（板卡状态）等，输入后回车可进行下一步的选择，也可进行ALL的选择，根据自己需要而定。
以PON为例查询如图：图中看到1.3口IS状态表示PON口开启，下面连接设备；2口OOS-AU为自动关闭状态，一旦下面连接设备即可开启，可收到PON的光；4口OOS-AUMA为手动关闭状态，下面连接设备也不会收到OLT的发光，需要我们手动进行开启。
查询ONT时也同样道理，IS代表ONU开启运行状态，OOS-AU表示自动关闭状态，OOS-AUMA表示手动关闭状态。

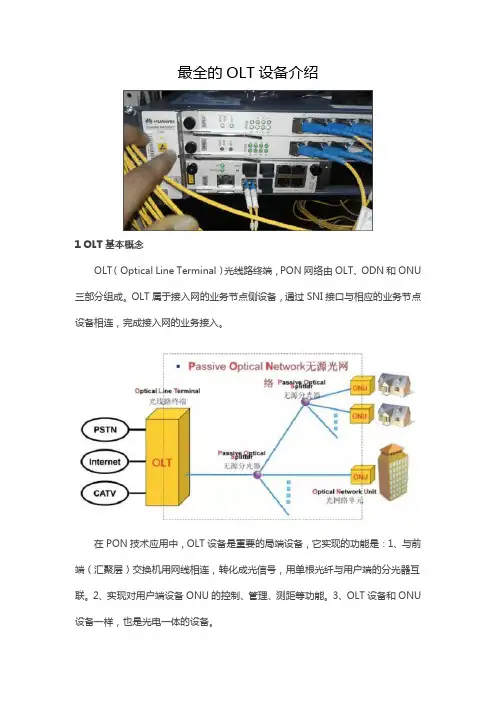

最全的OLT设备介绍1 OLT基本概念OLT（Optical Line Terminal）光线路终端，PON网络由OLT、ODN和ONU 三部分组成。
OLT属于接入网的业务节点侧设备，通过SNI接口与相应的业务节点设备相连，完成接入网的业务接入。
在PON技术应用中，OLT设备是重要的局端设备，它实现的功能是：1、与前端（汇聚层）交换机用网线相连，转化成光信号，用单根光纤与用户端的分光器互联。
2、实现对用户端设备ONU的控制、管理、测距等功能。
3、OLT设备和ONU 设备一样，也是光电一体的设备。
OLT上连局端设备，如果光信号过于强（有时因为距离短光信号损耗小）需要加上衰减器。
OLT下联ONU，在两者之前接分光器。
PON网络承载语音、Internet上网、IPTV视频和数据专线等业务。
OLT接入示意图...2 各大厂家OLT设备简介2.1 华为MA5680T系列SmartAX MA5680T/MA5683T/MA5608T设备是华为技术有限公司推出的GPON/EPON一体化光接入产品。
具有超高汇聚交换能力，3.2T背板容量，960G 交换容量，512K MAC地址容量，最大支持44路10 GE或768个GE接入。
▲SmartAX MA5680T▲SmartAX MA5683T▲SmartAX MA5608T2.2 中兴ZXA10 C300ZXA10 C300是一款大容量、高密度的xPON汇聚接入平台，支持面向下一代网络的HSI、VoIP、TDM、IPTV、CATV、移动2G/3G、WiFi等全业务的接入汇聚和管理控制，并提供电信级的QoS和安全可靠性保障。
硬件特性产品结构ZXA10 C300与C220主要指标对比2.3 上海贝尔7360 ISAM FX7360 ISAM FX系列OLT是第三代具有应用使能机制的OLT系统，其功能远远强于第一代的互联网接入平台和第二代的三重播放接入平台系统，是“三网融合”全业务接入的最佳选择。

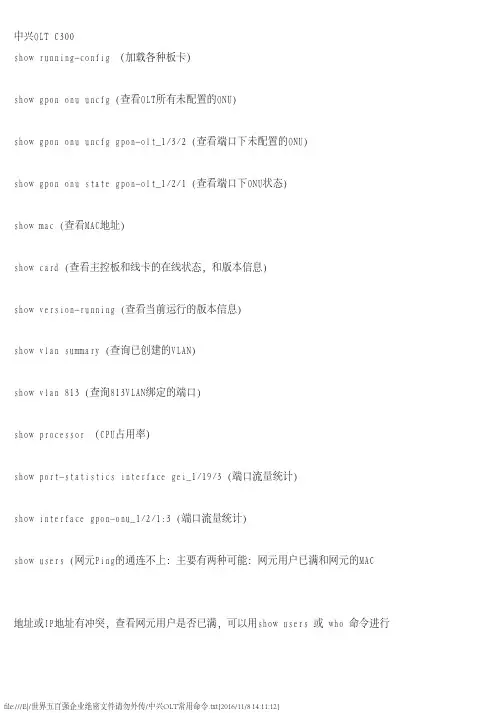

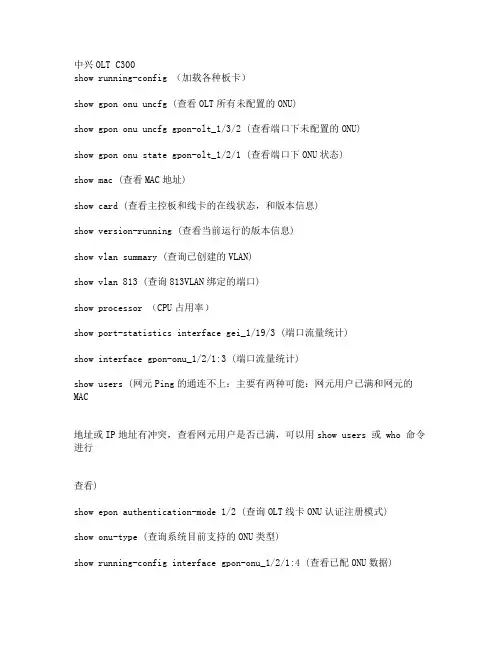

中兴OLT C300show running-config （加载各种板卡）show gpon onu uncfg (查看OLT所有未配置的ONU)show gpon onu uncfg gpon-olt_1/3/2 (查看端口下未配置的ONU)show gpon onu state gpon-olt_1/2/1 (查看端口下ONU状态)show mac (查看MAC地址)show card (查看主控板和线卡的在线状态，和版本信息)show version-running (查看当前运行的版本信息)show vlan summary (查询已创建的VLAN)show vlan 813 (查询813VLAN绑定的端口)show processor （CPU占用率）show port-statistics interface gei_1/19/3 (端口流量统计)show interface gpon-onu_1/2/1:3 (端口流量统计)show users (网元Ping的通连不上：主要有两种可能：网元用户已满和网元的MAC地址或IP地址有冲突，查看网元用户是否已满，可以用show users 或 who 命令进行查看)show epon authentication-mode 1/2 (查询OLT线卡ONU认证注册模式) show onu-type (查询系统目前支持的ONU类型)show running-config interface gpon-onu_1/2/1:4 (查看已配ONU数据) show onu running config gpon-onu_1/2/1:4 (查看已配ONU数据)exit （退回上一级）＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝删除已经注册的ONUshow gpon onu uncfg (查看OLT所有未配置的ONU)con t （进入配置模式）interface gpon-olt_1/3/1 （进入指定PON口）no onu 1 （删除指定ONU ID）＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝先登陆到OLT上注册ONU、透传vlan、下发IP：con t （进入配置模式）interface gpon-olt_0/1/2 进入olt第一槽位第二PON口下注册onuonu 12 type ZTEG-F822 sn ZTEGB0004C93在olt第一槽位第二PON口下注册第12台onuinterface gpon-onu_0/1/2:12name ONU-2:12 (ONU简单注明)tcont 2 profile UP-50M （加入宽带50M的" UP-50M"带宽模板）gemport 1 name gemport-1 unicast tcont 2service-port 1 vport 1 user-vlan 200 svlan 200 (加入主VLAN)service-port 2 vport 2 user-vlan 101 to 124 svlan 1060（内层VLAN to内层VLAN， svlan外层VLAN）=======================================1、配置 ONU 模板 、由于 GPON 系统默认的 ONU 类型中没有 F620， 需要显式添加。
(config-if)#shutdown 关掉当前ONU数据C320(config)#line telnet idle-timeout 10 设置在线时间为10分钟show cpe information gpon-olt_1/8/1 1 查看ONU设备当前版本ZXAN(config-if)# interface gei_0/1/1ZXAN(config-if)# negotiation auto 将端口速率调为自适应ZXAN(config-if)# speed 1000 将端口速率调为千兆show interface optical-module-info gei_1/19/3 OLT上联口光功率查看sho interface optical-module-info gpon-olt_1/2/8 查看OLT上PON口光模块类型信息Con t 回车在OLT的PON口下ONU重启操作pon-onu-mng gpon-onu_1/2/1:5 回车reboot 回车C300(config)#mac delete vlan 601 清除601的所有mac 地址C300(config)#add-card rackno 1 shelfno 1 slotno 8 GTGO 添加C300第8个业务板C300(config)#del-card rackno 1 shelfno 1 slotno 8 删除C300第8个业务板(config)#interface gpon-onu_1/4/4:3(config-if)#switchport vlan 2528 tagZXAN# erase configuration 回车在ONU下清楚ONU数据Y 回车reboot 回车重启设备C300-01#show card 查看板卡信息C300-01#show gpon onu uncfg 查看是否有未做数据的ONUshow gpon onu uncfg gpon-olt_1/12/8 查看PON口下未做数据的ONUshow running-config interface gpon-olt_1/7/1 查看PON口下在用的ONU设备SN号ZXAN# show interface fei_0/1/1-8 port-statusZXAN# conZXAN(config)#interface range fei_0/2/1-16 进入ONU下1~24口ZXAN(config-if)# no shutdown 全部打开端口ZXAN(config)#show interface fei_0/1/1-8 port-status 查看F803设备端口开启没有F822# show interface fei_0/2/1-16 port-status 查看F822设备端口开启没有Port AdminStatus LinkStatus TxRate(Mbps)-----------------------------------------------------------------2/1 enable up 100M2/2 enable down N/A.2/3 disable down N/A.2/4 enable up 100M2/5 enable up 100M2/6 enable up 100M2/7 disable down N/A. 未开启2/8 enable up 100MC300(config)#interface gpon-onu_1/2/4:3 进到原ONU端口下C300(config-if)#reC300(config-if)#registration-method sn ZTEGB00016D6替换新的ONUC300(config-if)#exitC300#show running-config interface gpon-onu_1/2/4:3 查看新设备数据show interface optical-module-info gei_1/19/1 查看OLT上联口1/19/1口的收发光情况show interface port-status gei_1/19/1-4 查看OLT1/19/1~4口的运行情况sho pon power onu-rx gpon-onu_1/2/1: 5 查看ONU的收光命令，要求范围为-8——-24sho interface optical-module-info gpon-olt_1/2/1 查看OLT PON口的发光命令show running-config interface gpon-onu_1/5/3:7 查看F803 ONU设备配置情况show onu running config gpon-onu_1/7/1:7 查看ONU情况。
(config-if)#shutdown 关掉当前ONU数据C320(config)#line telnet idle-timeout 10 设置在线时间为10分钟show cpe information gpon-olt_1/8/1 1 查看ONU设备当前版本ZXAN(config-if)# interface gei_0/1/1ZXAN(config-if)# negotiation auto 将端口速率调为自适应ZXAN(config-if)# speed 1000 将端口速率调为千兆show interface optical-module-info gei_1/19/3 OLT上联口光功率查看sho interface optical-module-info gpon-olt_1/2/8 查看OLT上PON口光模块类型信息Con t 回车在OLT的PON口下ONU重启操作pon-onu-mng gpon-onu_1/2/1:5 回车reboot 回车C300(config)#mac delete vlan 601 清除601的所有mac 地址C300(config)#add-card rackno 1 shelfno 1 slotno 8 GTGO 添加C300第8个业务板C300(config)#del-card rackno 1 shelfno 1 slotno 8 删除C300第8个业务板(config)#interface gpon-onu_1/4/4:3(config-if)#switchport vlan 2528 tagZXAN# erase configuration 回车在ONU下清楚ONU数据Y 回车reboot 回车重启设备C300-01#show card 查看板卡信息C300-01#show gpon onu uncfg 查看是否有未做数据的ONUshow gpon onu uncfg gpon-olt_1/12/8 查看PON口下未做数据的ONUshow running-config interface gpon-olt_1/7/1 查看PON口下在用的ONU设备SN号ZXAN# show interface fei_0/1/1-8 port-statusZXAN# conZXAN(config)#interface range fei_0/2/1-16 进入ONU下1~24口ZXAN(config-if)# no shutdown 全部打开端口ZXAN(config)#show interface fei_0/1/1-8 port-status 查看F803设备端口开启没有F822# show interface fei_0/2/1-16 port-status 查看F822设备端口开启没有Port AdminStatus LinkStatus TxRate(Mbps)-----------------------------------------------------------------2/1 enable up 100M2/2 enable down N/A.2/3 disable down N/A.2/4 enable up 100M2/5 enable up 100M2/6 enable up 100M2/7 disable down N/A. 未开启2/8 enable up 100MC300(config)#interface gpon-onu_1/2/4:3 进到原ONU端口下C300(config-if)#reC300(config-if)#registration-method sn ZTEGB00016D6替换新的ONUC300(config-if)#exitC300#show running-config interface gpon-onu_1/2/4:3 查看新设备数据show interface optical-module-info gei_1/19/1 查看OLT上联口1/19/1口的收发光情况show interface port-status gei_1/19/1-4 查看OLT1/19/1~4口的运行情况sho pon power onu-rx gpon-onu_1/2/1: 5 查看ONU的收光命令，要求范围为-8——-24sho interface optical-module-info gpon-olt_1/2/1 查看OLT PON口的发光命令show running-config interface gpon-onu_1/5/3:7 查看F803 ONU设备配置情况show onu running config gpon-onu_1/7/1:7 查看ONU情况。
中兴OLT C300show running-config （加载各种板卡）show gpon onu uncfg (查看OLT所有未配置的ONU)show gpon onu uncfg gpon-olt_1/3/2 (查看端口下未配置的ONU)show gpon onu state gpon-olt_1/2/1 (查看端口下ONU状态)show mac (查看MAC地址)show card (查看主控板和线卡的在线状态，和版本信息)show version-running (查看当前运行的版本信息)show vlan summary (查询已创建的VLAN)show vlan 813 (查询813VLAN绑定的端口)show processor （CPU占用率）show port-statistics interface gei_1/19/3 (端口流量统计)show interface gpon-onu_1/2/1:3 (端口流量统计)show users (网元Ping的通连不上：主要有两种可能：网元用户已满和网元的MAC地址或IP地址有冲突，查看网元用户是否已满，可以用show users 或 who 命令进行查看)show epon authentication-mode 1/2 (查询OLT线卡ONU认证注册模式)show onu-type (查询系统目前支持的ONU类型)show running-config interface gpon-onu_1/2/1:4 (查看已配ONU数据)show onu running config gpon-onu_1/2/1:4 (查看已配ONU数据)exit （退回上一级）＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝删除已经注册的ONUshow gpon onu uncfg (查看OLT所有未配置的ONU)con t （进入配置模式）interface gpon-olt_1/3/1 （进入指定PON口）no onu 1 （删除指定ONU ID）＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝先登陆到OLT上注册ONU、透传vlan、下发IP：con t （进入配置模式）interface gpon-olt_0/1/2 进入olt第一槽位第二PON口下注册onuonu 12 type ZTEG-F822 sn ZTEGB0004C93在olt第一槽位第二PON口下注册第12台onuinterface gpon-onu_0/1/2:12name ONU-2:12 (ONU简单注明)tcont 2 profile UP-50M （加入宽带50M的" UP-50M"带宽模板）gemport 1 name gemport-1 unicast tcont 2service-port 1 vport 1 user-vlan 200 svlan 200 (加入主VLAN)service-port 2 vport 2 user-vlan 101 to 124 svlan 1060（内层VLAN to内层VLAN， svlan外层VLAN）=======================================1、配置 ONU 模板、由于 GPON 系统默认的 ONU 类型中没有 F620，需要显式添加。
olt常用命令OLT是光线终端的缩写，是光纤通信网络中的重要设备之一。
OLT 常用命令是操作OLT设备所需的一系列命令，用于配置和管理OLT 设备。
本文将介绍OLT常用命令的使用方法和功能。
一、登录OLT设备登录OLT设备是进行配置和管理的第一步。
通常使用SSH或Telnet协议进行远程登录。
登录命令如下：```telnet 192.168.1.1****************.1.1```其中192.168.1.1为OLT设备的IP地址，admin为登录用户名。
二、查看OLT设备信息在进行配置和管理之前，了解OLT设备的基本信息是很重要的。
可以使用以下命令来查看OLT设备的信息：```show versionshow running-configshow interfaces```其中，show version命令用于查看OLT设备的硬件和软件版本信息；show running-config命令用于查看OLT设备的当前配置信息；show interfaces命令用于查看OLT设备的接口信息。
三、配置OLT设备配置OLT设备是进行网络设置和功能定制的关键步骤。
以下是一些常用的配置命令示例：1. 配置管理IP地址：```interface vlanif 1ip address 192.168.1.1 255.255.255.0```其中，vlanif 1为虚拟接口的编号，192.168.1.1为设置的管理IP 地址。
2. 配置VLAN：```vlan 10description DataVLAN```其中，vlan 10为VLAN的编号，DataVLAN为VLAN的描述信息。
3. 配置端口：```interface gpon 0/0/1port hybrid vlan 10 untagged 0ont port native-vlan 10 0```其中，gpon 0/0/1为端口的位置，port hybrid vlan 10 untagged 0配置端口为混合模式，VLAN 10为默认VLAN，ont port native-vlan 10 0配置ONT端口的默认VLAN。
华为专有和保密信息版权所有© 华为技术有限公司1EPON ONT常用维护手段1.1 通过OLT命令行方式进行维护1.1.1 查询和清除ETH端口统计OLT向ONT发送OAM消息进行ETH端口的性能统计查询和清除。
前提条件登录OLT命令行。
操作步骤步骤 1查询ETH端口的性能统计使用display statistics ont-eth命令查询以太端口的统计信息。
huawei(config-if-epon-0/3)#display statistics ont-eth 0 0 ont-port 1-----------------------------------------------------------------------Received frames : 0Received unicast frames : 0Received multicast frames : 0Received broadcast frames : 0Received 64-byte frames : 0Received 65~127-byte frames : 0Received 128~255-byte frames : 0Received 256~511-byte frames : 0Received 512~1023-byte frames : 0Received 1024~1518-byte frames : 0Received undersize frames : 0Received oversize frames : 0Received fragments : 0Received jabbers : 0Received FCS error frames : 0Discard frames : 0Received alignment error frames : 0文档版本01 (2010-10-11)MAC sub-layer received error frames : 0PPPOE filtered frames : 0Buffer overflows on receive : 0Received PAUSE frames : 0Received right bytes : 0Received bad bytes : 0Sent frames : 0Sent unicast frames : 0Sent multicast frames : 0Sent broadcast frames : 0Sent delay frames : 0Sent MTU exceeded discard frames : 0Carrier sense error frames : 0SQE test error messages : 0Sent single collision frames : 0Sent multiple collision frames : 0Sent excessive collision frames : 0Late collision frames : 0MAC sub-layer sent error frames : 0Buffer overflows on transmit : 0Sent PAUSE frames : 0Sent right bytes : 0Sent bad bytes : 0-----------------------------------------------------------------------步骤 2OLT向ONT发送OAM/OMCI消息进行ETH端口的性能统计清除。
OLT日常维护命令注：红色字符表示可随实际情况更改相对应的数据MA5680T-2>enable （进入enable模式，进入此模式可进行查询命令的操作）MA5680T#switch language-mode （切换语言模式：中文或英文）MA5680T#config （进入config模式,OLT上所有命令的配置执行都将在config模式下完成）MA5680T#display ont autofind all （查看自发现ONT设备。
注册ONT-FTTB用户设备使用SN码注册，FTTH使用在终端填写OLT上已关联好的LLID号注册）----------------------------------------------------------------------------序列号: 1框/槽/端口: 0/9/5ONT SN : 48575443A4D48223密码: 0x31303030353036303132(1000506012)逻辑标识: TCQ11000506012校验码:生产厂商ID : HWTCONT版本: 2C2.AONT软件版本: V3R012C00S100ONT设备ID : 010FONT自动发现时间: 2014-09-07 13:53:18+08:00----------------------------------------------------------------------------GPON自动发现ONT个数为1FTTB上ONT注册方式：MA5680T(config)#interface gpon 0/5 （进入第5槽GPON业务板）MA5680T(config-if-gpon-0/5)#ont add 5 1sn-auth 4857544360FB9E10snmp ont-lineprofile-id 10（这里的5指的是在GPON业务板中的第5个端口，1表示为ONT编号为1。
《1-常用命令》1.1进入特权模式MA5680T>enable //打开特权EXECMA5680T#config //进入终端配置模式MA5680T(config)#sysname SJZ-HW-OLT-1//设备命名(一般为开局配置)MA5680T(config)#switch language-mode //切换语言,可以在中英文语言中转换。
1.2创建一个用户MA5680T(config) #terminal user name //添加操作用户huaweiUser Name(length<6,15>):huawei//设置用户名User Password(length<6,15>):huawei123//要求输入密码.输入部分实际为不可见的Confirm Password(length<6,15>):huawei123//要求再次确认一遍密码User profile name(<=15 chars)[root]:root//输入用户管理级别User's Level:1. Common User2. Operator3. Administrator:3//选择用户权限Permitted Reenter Number(0--4):4 //设置此用户名可重复登录次数，一般要求为1次User's Appended Info(<=30 chars):HuaweiAdm//添加描述，可不设置。
Adding user succeedsRepeat this operation? (y/n)[n]:1.3其它常用命令MA5680T(config)#display board 0 //检查设备单板状态，此命令最常用。
MA5680T(config)#board confirm 0 //对于自动发现的单板，需要确认后，单板才能使用。
//对于未确认的单板，单板硬件运行指示灯正常，但是业务端口无法工作。
华为OLT常用命令-不断补充.TXT华为OLT常用命令：config模式下查询命令display current-configuration //查看所有配置display current-configuration port 0/1/0 //查询0框1槽0口下所有配置，常用于检查配置完整性display ont autofind all //查看OLT上所有自动发现的ONUdisplay igmp user all // 查询所有组播用户display igmp user slot 0/1 //查询1槽下的所有组播用户display igmp user online all // 查询OLT下所有在线组播用户display igmp user online slot 0/1 // 查询1槽下所有在线组播用户display multicast flow-statistic uplink-port 0/17/1 //查询0/17/1口下的组播流量信息display ont-lineprofile gpon all // 查询所有线路模板display ont-lineprofile gpon bound-info profile-id 1 //查询序号为1的线路模板绑定的ONU（线路模板可用序号和名称来区分）display ont-lineprofile gpon bound-info profile-name SJXJ //查询名称为SJXJ的线路模板绑定的ONUdisplay ont info 0 1 3 all //查询 0框 1槽 3 口下所有ONU的在线摘要信息display ont info 0 1 3 1 // 查新0框 1槽 3 口下1号onu的信息display ont info by-sn XXXXXXXXXXXXXXXX // 根据条码查询ONU信息display ont info summary 0 //查询整框onu概要信息display ont version 0 all //查询OLT下所有光猫的版本信息，也可用用于查询总共有多少光买正常在线display ont version 0 1 all //查询0框1槽下所有光猫的版本信display snmp-agent community read //查询SNMP读团体名display snmp-agent community write //查询SNMP写团体名display vlan all //查询所有外层VLANdisplay vlan 51 //查询透传vlan51的所有端口，包括上行口及PON口（51为外层vlan的pon口）display mac-address all //查询OLT上所学习到的所有mac地址display mac-address vlan 51 // 查询从vlan51学习到的mac地址display mac-address port 0/17/0 //查询从17槽0口学习到的mac地址display board 0 //查询整机单板信息display ip interface brief // 查询OLT上配置的IP摘要信息display current-configuration | include xxxxxx 通过通配符来查询所有配置中想查询的配置config模式下操作命令quit //退出，适用于在各种模式下退回到config模式下vlan 51 //创建vlan51undo vlan 51 //删除 vlan51 在删除vlan之前必须删除与vlan想绑定的端口透传信息和service-port信息port vlan 51 0/17 1 //在17槽1口透传vlan51undo port vlan 51 0/17 1 //取消在17槽1口透传vlan51interface vlanif 51 //创建vlan51的3层接口，前提必须完成创建vlan51ip address 172.15.2.3 24 //配置IP地址，必须进入到vlanif接口下才能配置undo ip address //删除IP地址，必须进入到vlanif接口下才能undo interface vlanif 51//删除vlan51 的3层接口board confirm 0/1 //确认单板1interface giu 0/17 //进入17槽上行板interface scu 0/7 //进入7槽主控板interface gpon 0/1 //进入1槽pon板dba-profile add profile-id 10 profile-name XYZ type3 assure 10240 max 102400 //创建序号为10名称为XYZ的DBA模板，保证带宽为10M最大带宽为100Mdba-profile delete profile-id 10 // 删除DBA模板序号为10的DBA模板dba-profile delete profile-name XYZ // 删除名称为XYZ的DBA 模板dba-profile modify profile-name XYZ // 修改名称为XYZ的DBA模板，可修改内容为类型、带宽等dba-profile modify profile-id 10 // 修改序号为10的DBA模板，可修改内容为类型、带宽等ont-lineprofile gpon profile-id 10 profile-name XYZ //创建序号为10名称为XYZ的线路模板tcont 1 dba-profile-id 10 //创建tcont 1 调用序号为10的DBA 模板参数对该线路模板下的光猫进行限速，在线路模板下执行gem add 1 eth tcont 1 // 创建GEMport绑定tcont 1 ，在线路模板下执行gem mapping 1 0 vlan 51 //gemport 1中映射vlan51 ，在线路模板下执行commit // 提交，在线路模板及业务模板有修改则需要执行quit//从模板内退出到config模式下undo service-port 1 // 删除service-port 1 （qinq配置）上行板下查询及操作命令interface giu 0/17 // 进入17槽，在config模式下执行display port traffic 0 // 查询0口流量统计display port ddm-info 0 // 查询0口收发光功率display port state all // 查询所有端口状态及速率speed 0 1000 // 将0口速率强制为1000auto-neg 0 enable // 使能0口自协商auto-neg 0 disable // 关闭0口自协商PON板常用查询及操作命令display port state all // 查询PON口状态及光功率display ont info summary 1 //查看1口光猫概要信息display current-configuration // 查看单板下所有配置ont add 2 sn-auth xxxxxxxxx omci ont-lineprofile-id 1 ont-srvprofile-id 1 //认证条码为xxxxxxx的光猫绑定线路模板1业务模板1，ONU序号为2ont port native-vlan 0 2 eth 1 vlan 51 //配置0PON口2号ONU的1号口默认vlan为 51。
OLT日常维护命令注：红色字符表示可随实际情况更改相对应的数据MA5680T-2>enable （进入enable模式，进入此模式可进行查询命令的操作）MA5680T#switch language-mode （切换语言模式：中文或英文）MA5680T#config （进入config模式,OLT上所有命令的配置执行都将在config模式下完成）MA5680T#display ont autofind all （查看自发现ONT设备。
注册ONT-FTTB用户设备使用SN码注册，FTTH使用在终端填写OLT上已关联好的LLID号注册）----------------------------------------------------------------------------序列号: 1框/槽/端口: 0/9/5ONT SN : 48575443A4D48223密码: 0x31303030353036303132(1000506012)逻辑标识: TCQ11000506012校验码:生产厂商ID : HWTCONT版本: 2C2.AONT软件版本: V3R012C00S100ONT设备ID : 010FONT自动发现时间: 2014-09-07 13:53:18+08:00----------------------------------------------------------------------------GPON自动发现ONT个数为1FTTB上ONT注册方式：MA5680T(config)#interface gpon 0/5 （进入第5槽GPON业务板）MA5680T(config-if-gpon-0/5)#ont add 5 1sn-auth 4857544360FB9E10snmp ont-lineprofile-id 10（这里的5指的是在GPON业务板中的第5个端口，1表示为ONT编号为1。
后面的10为业务流模板为10）FTTH查看用户配置信息：MA5680T(config)#display board 0/5 （查看第5槽下H业务情况）0/ 5/0 62 ----------------激活离线初始状态初始状态否0/ 5/0 63 ----------------激活离线初始状态初始状态否----------------------------------------------------------------------------框/槽/端口ONT编号描述----------------------------------------------------------------------------0/ 5/0 0 TCQ15000500000/ 5/0 1 TCQ1500050001TCQ1500050000……… 表示已为此端口配置LLID认证MA5680T(config-if-gpon-0/5)#display current-configuration （进入第5槽检查数据配置情况）ont port native-vlan 5 1 eth 1 vlan 100 priority 0 （端口业务配置情况）ont port native-vlan 5 2 eth 1 vlan 100 priority 0ont port native-vlan 5 3 eth 1 vlan 100 priority 0ont port native-vlan 5 4 eth 1 vlan 100 priority 0MA5680T(config)#display service-port port 0/5/1 ont 1 （查看ONT业务下发情况）{ <cr>|gemport<K>|sort-by<K> }:命令：display service-port port 0/5/1 ont 1面向交换业务流列表----------------------------------------------------------------------------索引VLAN VLAN 端口F/ S/ P VPI VCI 业务参数RX TX 状态ID 属性类型----------------------------------------------------------------------------1552 1845 common gpon 0/5 /1 1 1 vlan 100 7 7 正常----------------------------------------------------------------------------总数: 1 (正常/故障: 1/0)MA5680T(config)#display current-configuration service-port 1552 （检查业务虚端口的配置情况，1552为业务虚端口索引号）#service-port 1552 vlan 1845 gpon 0/5/1 ont 1 gemport 1 multi-service user-vlan100 tag-transform translate inbound traffic-table index 7 outbound traffic-tableindex 7#（以上数据表明业务虚端口号为1552 VLAN 1845 关联到GPON设备0/5/1 ont为1上gem为1 （这个必须注意gem 数值如果不跟开局数据配置对应，那下发的业务是不通的，一般情况下，达州联通默认配置PPPOE及专线GEM值为1，管理及语音GEM值为2），优先级为7）MA5680T(config)#display ont info 0 1 2 3（0表示机框1表示单板槽位2表示单板上端口3表示ONT 编号）-----------------------------------------------------------------------------框/槽/端口: 0/1/2ONT编号: 3控制标志: 激活运行标志: 在线配置状态: 正常匹配状态: 匹配DBA方式: SRONT测距距离(m) : 5650ONT电池状态: 无法监控电池状态内存利用率: 70%CPU利用率: 0%温度: 70(℃)认证方式: 逻辑标识认证发现模式: always-on模式发现状态: 开启序列号: 48575443A0CB290F (HWTC-A0CB290F)逻辑标识: TCQ1500010101管理模式: OMCI工作模式: 正常隔离状态: 正常ONT IP 0 地址/掩码: -描述: TCQ1500010101最后一次下线原因: dying-gasp最后一次上线时间: 2014-07-06 12:14:33+08:00最后一次下线时间: 2014-07-03 23:31:02+08:00最后一次掉电时间: 2014-07-03 23:31:02+08:00 ONT在线时长: 27天, 2小时, 43分, 19秒是否支持Type C : 不支持ONT互通模式: ITU-T-----------------------------------------------------------------------------MA5680T(config)#display ont info by-sn 48575443A0CB290F （通过SN码查找ONU所在位置或运行情况，EPON设备用by-mac xxxx-xxxx-xxxx 命令）MA5680T(config)#interface gpon 0/13 （进入GPON 0/13 槽）MA5680T(config)#pppoe simulate start（OLT上进行PPPOE测试）业务虚端口(index<0-32767>):0 （这里的业务虚端口很重要，你需要测试哪个端口，就输入该端口的业务虚端口号）用户名(length<1,65>):dzlt@test用户密码(length<0,16>):*********鉴权模式:1. Chap2. Pap [default:1]:1超时时间(5-60s)[default:5]:5MA5680T(config)#PPPOE 仿真成功MA5680T(config)#display pppoe simulate info(查看PPPOE状态)PPPOE仿真信息如下:-----------------------------------------------------------------业务虚端口: 0用户名: dzlt@test仿真阶段: -仿真结果: 成功仿真开始时间: 2013-12-02 10:14:28+08:00仿真结束时间: 2013-12-02 10:14:28+08:00获取到的会话ID: 23792用户IP: 119.6.144.220网关IP: 119.6.144.129-----------------------------------------------------------------MA5680T(config)#pppoe simulate stop （断开PPPOE测试）MA5680T-1(config-if-gpon-0/13)#display statistics ont-line-qu ality 3 3(检查光路误码情况，注：3 3 为端口号及ONU ID号) -------------------------------------------------------------------------线路质量统计的ONTID : 3LOFI告警次数: 3上行帧定界失败次数: 73上行帧BIP错误次数: 3下行帧BIP错误次数: 0上行FEC解码纠正块数: 0上行FEC解码未纠正块数: 0上行HEC校验错次数: 0--------------------------------------------------------------------MA5680T-1(config-if-gpon-0/13)#display ont optical-info 3 3（查看ONT收发光功率）---------------------------------------------------------------接收功率(dBm) : -19.65接收功率Warning门限值(dBm) : [-,-]接收功率Alarm门限值(dBm) : [-,-]发送功率(dBm) : 2.49发送功率Warning门限值(dBm) : [-,-]发送功率Alarm门限值(dBm) : [-,-]偏置电流(mA) : 10偏置电流Warning门限值(mA) : [-,-]偏置电流Alarm门限值(mA) : [-,-]温度(℃) : 34温度Warning门限值(℃) : [-,-]温度Alarm门限值(℃) : [-,-]电压(mV) : 3290电压Warning门限值(mV) : [-,-]电压Alarm门限值(mV) : [-,-]OLT接收ONT光功率(dBm) : -20.33CATV接收光功率(dBm) : ----------------------------------------------------------------在OLT上查看整个OLT上流量情况：MA5680T(config)#interface giu 0/17（进入GIU模板，0/17表示GIU在OLT上的第17槽位）MA5680T (config-if-giu-0/17)#display port traffic 0 （查看17槽0端口上的流量情况，可以将千比特流量除以1000就等于M/秒）接收流量(包/秒) =27232接收流量(字节/秒) =27216457接收流量(千比特/秒) =217731.7发送流量(包/秒) =25091发送流量(字节/秒) =14376641发送流量(千比特/秒) =115013.1MA5680T(config)#display alarm active all （查看当前OLT告警信息）MA5680T-1(config)#board reset 0/13 （复位OLT上业务单板,此步骤不到最后勿轻易操作）MA5680T-1(config)#security anti-dos enable 开启使能全局防御DoS 攻击功能。
