最新接地变压器的培训

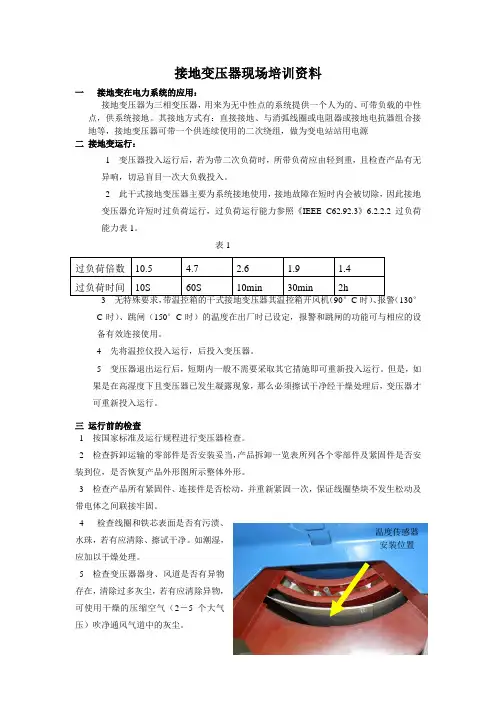

接地变压器现场培训资料一接地变在电力系统的应用：接地变压器为三相变压器，用来为无中性点的系统提供一个人为的、可带负载的中性点，供系统接地。

其接地方式有：直接接地、与消弧线圈或电阻器或接地电抗器组合接地等，接地变压器可带一个供连续使用的二次绕组，做为变电站站用电源二接地变运行：1 变压器投入运行后，若为带二次负荷时，所带负荷应由轻到重，且检查产品有无异响，切忌盲目一次大负载投入。

2 此干式接地变压器主要为系统接地使用，接地故障在短时内会被切除，因此接地变压器允许短时过负荷运行，过负荷运行能力参照《IEEE C62.92.3》6.2.2.2过负荷能力表1。

表1过负荷倍数10.5 4.7 2.6 1.9 1.4过负荷时间10S 60S 10min 30min 2h（130°C时）、跳闸（150°C时）的温度在出厂时已设定，报警和跳闸的功能可与相应的设备有效连接使用。

4 先将温控仪投入运行，后投入变压器。

5 变压器退出运行后，短期内一般不需要采取其它措施即可重新投入运行。

但是，如果是在高湿度下且变压器已发生凝露现象，那么必须擦试干净经干燥处理后，变压器才可重新投入运行。

三运行前的检查1 按国家标准及运行规程进行变压器检查。

2 检查拆卸运输的零部件是否安装妥当，产品拆卸一览表所列各个零部件及紧固件是否安装到位，是否恢复产品外形图所示整体外形。

3 检查产品所有紧固件、连接件是否松动，并重新紧固一次，保证线圈垫块不发生松动及带电体之间联接牢固。

4 检查线圈和铁芯表面是否有污渍、水珠，若有应清除、擦试干净。

如潮湿，应加以干燥处理。

5 检查变压器器身、风道是否有异物存在，清除过多灰尘，若有应清除异物，可使用干燥的压缩空气（2－5个大气压）吹净通风气道中的灰尘。

温度传感器安装位置6 检查风机、温控仪等附件能否正常运行，温控仪温度传感器是否在要求的位置安装。

7 温控仪的使用操作参见随机《温控仪使用操作说明书》。

变压器培训课件完整版一、教学内容本节课我们学习的章节是《科学》中关于“变压器”的内容。

具体包括：了解变压器的定义、原理、构造以及变压器的工作特点；掌握变压器的电压、电流、匝数之间的关系；掌握变压器的制作方法及使用注意事项。

二、教学目标1. 让学生了解并掌握变压器的定义、原理、构造及工作特点。

2. 使学生能够运用变压器的知识解决实际问题。

3. 培养学生的动手能力，提高学生的科学素养。

三、教学难点与重点重点：变压器的定义、原理、构造及工作特点。

难点：变压器电压、电流、匝数之间的关系的运用。

四、教具与学具准备教具：变压器模型、PPT课件。

学具：笔记本、彩笔。

五、教学过程1. 实践情景引入：讲述一个关于变压器的实际应用场景，如电力输送、电子设备中的电压转换等，让学生了解变压器在生活中的重要性。

2. 知识讲解：利用PPT课件，详细讲解变压器的定义、原理、构造及工作特点。

3. 例题讲解：举例说明变压器电压、电流、匝数之间的关系，并引导学生运用变压器知识解决问题。

4. 随堂练习：设计一些有关变压器的问题，让学生当场解答，巩固所学知识。

5. 动手实践：分组让学生动手制作简易变压器，培养学生的动手能力。

六、板书设计板书内容主要包括变压器的定义、原理、构造、工作特点、电压、电流、匝数之间的关系等关键知识点。

七、作业设计1. 绘制一个变压器的示意图，并标注各部分名称。

2. 根据给定的电压和匝数，计算电流的大小。

3. 列举生活中常见的变压器应用场景，并说明其工作原理。

八、课后反思及拓展延伸课后反思：本节课通过讲解、实践等方式，使学生掌握了变压器的相关知识。

但在教学过程中，对于变压器电压、电流、匝数之间的关系的运用，部分学生仍存在理解困难。

在今后的教学中，应加强这一方面的讲解和练习。

拓展延伸：让学生调查生活中的变压器，了解其种类、工作原理及应用场景，提高学生的实践能力。

重点和难点解析一、教学内容本节课的核心内容是关于变压器的定义、原理、构造以及工作特点。

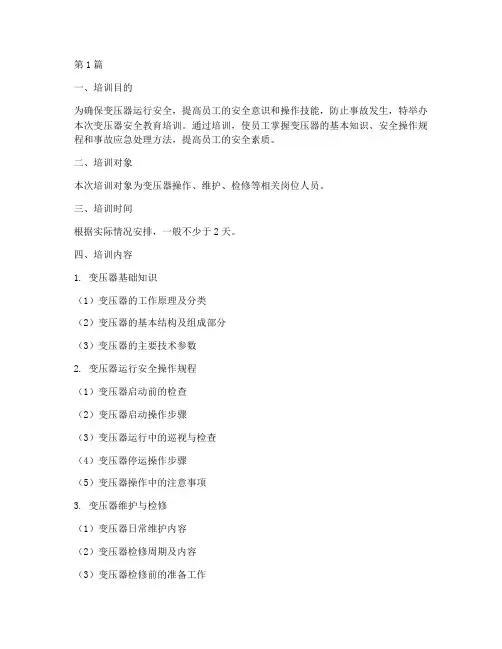

第1篇一、培训目的为确保变压器运行安全，提高员工的安全意识和操作技能，防止事故发生，特举办本次变压器安全教育培训。

通过培训，使员工掌握变压器的基本知识、安全操作规程和事故应急处理方法，提高员工的安全素质。

二、培训对象本次培训对象为变压器操作、维护、检修等相关岗位人员。

三、培训时间根据实际情况安排，一般不少于2天。

四、培训内容1. 变压器基础知识（1）变压器的工作原理及分类（2）变压器的基本结构及组成部分（3）变压器的主要技术参数2. 变压器运行安全操作规程（1）变压器启动前的检查（2）变压器启动操作步骤（3）变压器运行中的巡视与检查（4）变压器停运操作步骤（5）变压器操作中的注意事项3. 变压器维护与检修（1）变压器日常维护内容（2）变压器检修周期及内容（3）变压器检修前的准备工作（4）变压器检修过程中的安全注意事项4. 变压器事故处理及应急预案（1）变压器常见故障及原因分析（2）变压器事故处理原则（3）变压器事故应急预案5. 变压器安全操作案例分析通过分析实际发生的变压器事故案例，提高员工的安全意识，增强事故防范能力。

五、培训方法1. 讲座：邀请专业讲师进行现场授课，讲解变压器安全操作规程、维护检修、事故处理等内容。

2. 演示：现场演示变压器操作、维护、检修等实际操作，让员工直观地了解操作过程。

3. 讨论：组织员工就变压器安全操作、事故处理等方面进行讨论，分享经验，提高安全意识。

4. 实操：安排员工进行变压器操作、维护、检修等实际操作练习，提高操作技能。

六、培训考核1. 考核方式：理论考试、实操考核、案例分析。

2. 考核内容：变压器基础知识、安全操作规程、维护检修、事故处理等。

3. 考核合格标准：理论考试、实操考核、案例分析均达到80分以上。

七、培训总结1. 总结本次培训内容，强调变压器安全操作的重要性。

2. 鼓励员工在日常工作中严格遵守安全操作规程，提高安全意识。

3. 强调变压器事故应急预案的重要性，提高员工应对事故的能力。

•变压器基本概念与原理•变压器主要技术参数及性能•变压器安装、调试与验收规范•变压器运行维护与故障处理目•变压器检修与试验技术要点•变压器选型、配置与优化建议录变压器定义及作用变压器定义变压器作用电压变换原理通过改变变压器的匝数比，可以实现电压的升高或降低。

当原边匝数多于副边匝数时，输出电压低于输入电压；反之，输出电压高于输入电压。

电磁感应原理变压器的工作原理基于电磁感应定律，即当穿过一个闭合回路的磁通量发生变化时，会在回路中产生感应电动势。

电流变换原理根据变压器的匝数比和负载情况，可以实现电流的变换。

在理想情况下，变压器的原副边电流与匝数成反比。

变压器工作原理变压器类型与结构变压器类型根据用途和结构特点，变压器可分为电力变压器、特种变压器和仪用变压器等类型。

其中，电力变压器是电力系统中的主要设备，用于电压等级变换和电能传输。

变压器结构变压器主要由铁芯、绕组、油箱、冷却装置和保护装置等组成。

铁芯是变压器的磁路部分，绕组是变压器的电路部分，油箱用于容纳铁芯和绕组，并提供绝缘和散热功能。

冷却装置用于降低变压器的温升，保护装置则用于确保变压器的安全运行。

额定电压与额定电流额定电压额定电流额定容量与功率因数额定容量功率因数指变压器在负载运行时，有功功率与视在功率的比值。

功率因数的大小反映了变压器的负载性质和运行效率。

空载损耗与负载损耗空载损耗指变压器在空载状态下（即副边绕组开路）所消耗的功率。

空载损耗主要由铁芯的磁滞损耗和涡流损耗组成，与变压器的容量和电压等级有关。

负载损耗指变压器在负载状态下（即副边绕组接有负载）所消耗的功率。

负载损耗主要由绕组的电阻损耗和漏磁通引起的附加损耗组成，与变压器的负载大小和性质有关。

温升限制及冷却方式温升限制冷却方式安装前准备工作及注意事项了解安装场地环境、电源接入点、设备布局等情况。

核对变压器型号、规格、附件等是否符合设计要求，检查设备外观是否完好。

准备安装所需的工具、仪器、材料等，确保齐全、完好。

•变压器基本概念与原理•变压器主要参数与性能指标•变压器选型与使用注意事项•变压器常见故障分析与处理措施目•变压器新技术发展趋势及应用前景•变压器安全操作规范及培训要求录变压器定义及作用变压器定义变压器作用工作原理变压器的工作原理是电磁感应原理。

当一次侧绕组上加上电压Ú1时，流过电流Í1，在铁芯中就产生交变磁通Ø1，这些磁通称为主磁通。

主磁通会穿过二次绕组，根据电磁感应原理，二次绕组中就会产生感应电动势É2。

如果二次侧接上负载，二次绕组中就流过电流Í2，并产生去磁磁通Ø2，力图改变主磁通。

但由于铁芯的磁阻很小，主磁通大小取决于一次电压和频率，主磁通基本保持不变。

这时随着二次电流的变化，二次绕组端电压也将随之变化。

要点一要点二结构组成变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

它可以变换交流电压、电流和阻抗。

最简单的铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成。

工作原理与结构组成变压器分类及特点额定电压与额定电流额定电压额定电流指变压器在额定电压下，所能输出的最大电流。

额定电流的大小取决于变压器的容量和电压等级，通常以kA表示。

额定功率与效率额定功率效率短路阻抗与空载损耗短路阻抗空载损耗选型原则与方法根据负载类型（如感性、容性、阻性等）及大小，选择适当容量的变压器。

根据输入、输出电压等级要求，选择相应变比的变压器。

考虑使用环境的温度、湿度、海拔等因素，选择符合环境要求的变压器。

在满足技术要求的前提下，选择性价比高的变压器。

负载性质电压等级环境条件经济性安装调试要点01020304安装位置接线方式绝缘检查空载运行定期检查预防性试验应急处理记录管理运行维护建议由于铁芯多点接地、铁芯片间短路或铁芯局部过热等原因导致。

铁芯故障绕组故障油箱及附件故障保护装置误动作包括绕组短路、断路、变形、松动及位移等，主要由绝缘老化、受潮、过电压等因素引起。

变压器培训课件一、引言变压器作为电力系统中不可或缺的组成部分，其正常运行对于保障电网的稳定性和安全性具有重要意义。

本课件旨在为变压器操作人员提供系统的培训，使其熟练掌握变压器的结构、原理、操作及维护保养知识，以确保变压器的安全、稳定、高效运行。

二、变压器的基本原理与结构1.基本原理变压器是一种利用电磁感应原理，实现交流电压和电流的升降、传递电能的设备。

其主要由铁芯、一次绕组、二次绕组和绝缘结构等组成。

当一次绕组通过交流电流时，产生交变磁场，该磁场通过铁芯传递到二次绕组，从而在二次绕组中产生感应电动势，实现电能的传递。

2.结构(1)铁芯：是变压器的磁路部分，由硅钢片叠装而成，其作用是提高磁路的导磁性能，减小涡流损耗。

(2)绕组：是变压器的电路部分，分为一次绕组和二次绕组。

绕组导体的选择、排列和绝缘处理对变压器的性能具有很大影响。

(3)油箱：主要用于存放变压器油，具有冷却、绝缘和灭弧的作用。

(4)器身：包括铁芯、绕组和绝缘结构等，是变压器的核心部分。

(5)配件：包括绝缘子、呼吸器、温度计、气体继电器等，用于保证变压器的正常运行。

三、变压器的操作与维护1.操作(1)准备工作：检查变压器的外观、接线、油位、油色等，确保无异常。

(2)启动：合上隔离开关，合闸送电，检查电流、电压、温度等参数，确保变压器正常运行。

(3)停止：切断电源，断开隔离开关，待变压器冷却后，关闭冷却装置。

2.维护(1)定期检查：检查变压器的外观、接线、油位、油色等，发现异常及时处理。

(2)油位调整：根据温度变化，适时调整油位，保证变压器正常运行。

(3)油质检测：定期检测变压器油质，发现异常及时处理。

(4)绝缘测试：定期进行绝缘测试，确保变压器绝缘性能良好。

(5)防腐处理：对变压器外露部分进行防腐处理，延长使用寿命。

四、常见故障与处理方法1.油温异常：检查冷却装置、油位、油色等，发现异常及时处理。

2.异响：检查变压器内部结构，发现异常及时处理。

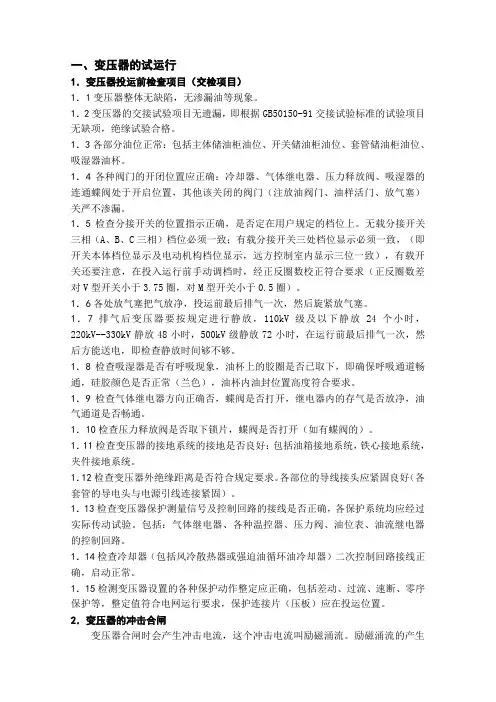

一、变压器的试运行1．变压器投运前检查项目（交检项目）1．1变压器整体无缺陷，无渗漏油等现象。

1．2变压器的交接试验项目无遗漏，即根据GB50150-91交接试验标准的试验项目无缺项，绝缘试验合格。

1．3各部分油位正常：包括主体储油柜油位、开关储油柜油位、套管储油柜油位、吸湿器油杯。

1．4各种阀门的开闭位置应正确：冷却器、气体继电器、压力释放阀、吸湿器的连通蝶阀处于开启位置，其他该关闭的阀门（注放油阀门、油样活门、放气塞）关严不渗漏。

1．5检查分接开关的位置指示正确，是否定在用户规定的档位上。

无载分接开关三相（A、B、C三相）档位必须一致；有载分接开关三处档位显示必须一致，（即开关本体档位显示及电动机构档位显示，远方控制室内显示三位一致），有载开关还要注意，在投入运行前手动调档时，经正反圈数校正符合要求（正反圈数差对V型开关小于3.75圈，对M型开关小于0.5圈）。

1．6各处放气塞把气放净，投运前最后排气一次，然后旋紧放气塞。

1．7排气后变压器要按规定进行静放，110kV级及以下静放24个小时，220kV--330kV静放48小时，500kV级静放72小时，在运行前最后排气一次，然后方能送电，即检查静放时间够不够。

1．8检查吸湿器是否有呼吸现象，油杯上的胶圈是否已取下，即确保呼吸通道畅通，硅胶颜色是否正常（兰色），油杯内油封位置高度符合要求。

1．9检查气体继电器方向正确否，蝶阀是否打开，继电器内的存气是否放净，油气通道是否畅通。

1．10检查压力释放阀是否取下锁片，蝶阀是否打开（如有蝶阀的）。

1．11检查变压器的接地系统的接地是否良好：包括油箱接地系统，铁心接地系统，夹件接地系统。

1．12检查变压器外绝缘距离是否符合规定要求。

各部位的导线接头应紧固良好（各套管的导电头与电源引线连接紧固）。

1．13检查变压器保护测量信号及控制回路的接线是否正确，各保护系统均应经过实际传动试验。

包括：气体继电器、各种温控器、压力阀、油位表、油流继电器的控制回路。
