2016年上半年甘肃省PLC与控制技术模拟试题

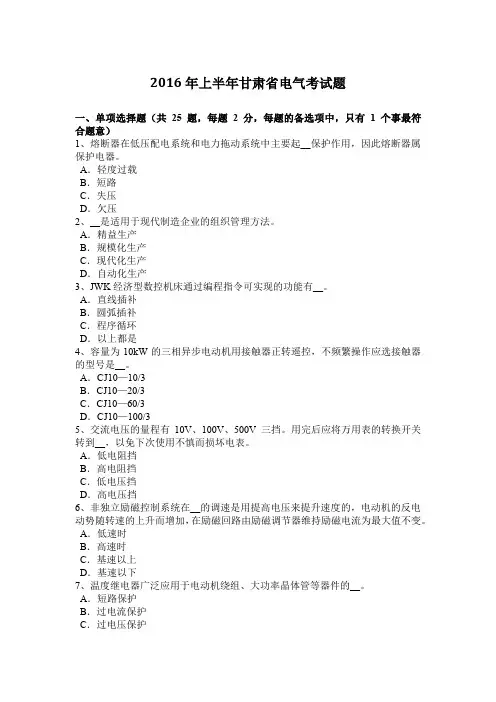

2016年上半年甘肃省电气考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、熔断器在低压配电系统和电力拖动系统中主要起__保护作用，因此熔断器属保护电器。

A．轻度过载B．短路C．失压D．欠压2、__是适用于现代制造企业的组织管理方法。

A．精益生产B．规模化生产C．现代化生产D．自动化生产3、JWK经济型数控机床通过编程指令可实现的功能有__。

A．直线插补B．圆弧插补C．程序循环D．以上都是4、容量为10kW的三相异步电动机用接触器正转遥控，不频繁操作应选接触器的型号是__。

A．CJ10—10/3B．CJ10—20/3C．CJ10—60/3D．CJ10—100/35、交流电压的量程有10V、100V、500V三挡。

用完后应将万用表的转换开关转到__，以免下次使用不慎而损坏电表。

A．低电阻挡B．高电阻挡C．低电压挡D．高电压挡6、非独立励磁控制系统在__的调速是用提高电压来提升速度的，电动机的反电动势随转速的上升而增加，在励磁回路由励磁调节器维持励磁电流为最大值不变。

A．低速时B．高速时C．基速以上D．基速以下7、温度继电器广泛应用于电动机绕组、大功率晶体管等器件的__。

A．短路保护B．过电流保护C．过电压保护D．过热保护8、Z535钻床调试前准备时，测量电动机M1、M2各绕组间和对地的绝缘电阻是否__0.5MΩ。

A．小于B．大于C．等于D．大于等于9、下列污染形式中不属于生态破坏的是__。

A．森林破坏B．水土流失C．水源枯竭D．地面沉降10、电阻R1，R2，R3串联后接在电源上，若电阻上的电压关系是u1＞u3＞u2，则三个电阻值之间的关系是__。

A．R1＜R2＜R3B．R1＞R3＞R2C．R1＜R3＜R2D．R1＞R2＞R311、快速熔断器是防止晶闸管损坏的最后一种保护措施，当流过__倍额定电流时，熔断时间小于20ms，且分断时产生的过电压较低。

A．4B．5C．6D．812、电气控制设计的一般程序包括：拟订设计任务书、选择拖动方案与控制方式、设计电气控制原理图、__和编写设计任务书。

电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

电气控制与PLC理论考试试卷整理（带答案）一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、、衔铁等几部分组成。

2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和等部分组成。

3、交流接触器的触点系统分为主触头和，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。

5、熔断器主要作为电路的保护元件。

6 、触头的接触形式有：、线接触、面接触。

7、电气控制系统中常用的保护环节有保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由CPU、、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件由系统程序和两大部分组成。

10、PLC常用的编程语言有：、指令表、高级语言。

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（）于被保护电路中的。

A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?2、写出下面梯形图的程序语句。

PLC故障诊断与维修考试模拟题与参考答案一、单选题（共20题，每题1分，共20分）1、三相电动势到达最大的顺序是不同的，这种达到最大值的先后次序，称三相电源的相序，相序为U-V-W-U，称为( )。

A、逆序B、相序C、负序D、正序正确答案：D2、串联电路中流过每个电阻的电流都( )。

A、分配的电流与各电阻值成正比B、相等C、等于各电阻流过的电流之和D、电流之和正确答案：B3、读图的基本步骤有：( )，看电路图，看安装接线图。

A、看技术说明B、看图样说明C、图样说明D、组件明细表正确答案：C4、直流电动机转速不正常的故障原因主要有( )等。

A、接线错误B、电刷架位置不对C、无励磁电流D、换向器表面有油污正确答案：B5、电路的作用是实现( )的传输和转换、信号的传递和处理。

A、电压B、能量C、电流D、电能正确答案：B6、在PLC自控系统中，对于模拟量输入，可用（）扩展模块A、FX2N-4ADB、FX2N-4DAC、FX2N-4AD-TCD、FX2N-232BD正确答案：A7、())的电阻首尾依次相连，中间无分支的联结方式叫电阻的串联。

A、两个或两个以上B、两个C、两个以上D、一个或一个以上正确答案：A8、在分析较复杂电气原理图的辅助电路时，要对照( )进行分析。

A、辅助电路B、控制电路C、主线路D、联锁与保护环节正确答案：B9、下列指令使用正确的是()A、OUT X0；B、MC M100；C、SET Y0；D、OUT T0正确答案：C10、单向全波可控整流电路的变压器次级中心抽头，将次级电压分为（）的两部分。

A、大小相等，相位相反B、大小相等，相位相同C、大小不等，相位相反D、大小不等，相位相同正确答案：A11、M8013是归类于（）A、计数器B、特殊辅助继电器C、普通继电器D、高速计数器正确答案：B12、电气测绘前，先要了解原线路的控制过程、( )、控制方法和布线规律等。

A、工作原理B、工艺C、元件特点D、控制顺序正确答案：D13、并联电路中的总电流等于各电阻中的( )。
