《电器及PLC控制技术》期末试题

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

电气控制与PLC期末试卷试题及学习知识点详细总结计划大全.doc《电气控制及PLC 应用》复习资料A．接触器B．继电器C．热继电器一、填空题D．自动空气断路器1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保6．常用的短路保护电器是（D ）。

护电器）、（配电电器）和（执行电器）。

A．接触器B．继电器C．热继电器2．按执行机能分类，低压电器分为（有触点）电器和（无触D．自动空气断路器点）电器。

7．直流电器的线圈能否串联使用（ A ）3．按工作原理分类，低压电器分为（电磁式电器）和（非电A．能B．不能量控制电器）。

8．交流电器的线圈能否串联使用（ B ）4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。

A．能B．不能5．电磁式电器分为（直流）和（交流）两大类，都是利用（电9．电气控制系统中，常用的起过载保护作用的电器是（ B ）。

磁铁）的原理制成的。

A．自动空气开关B．热继电器C．接触器6．刀开关接线时，电源进线应接在（静插座）一边的进线端，D．电磁式电压继电器用电设备应接在（动触刀）一边的出线断。

10．（A ）是用来频繁地接通或分断带有负载（如电动机）7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造的主电路的自动控制电器，按其主触头通过电流的种类不同，成触电事故分为交流、直流两种。

8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）A．接触器B．继电器C．接近开组成。

关9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。

11．下列属于 PLC用户程序的是（ D ）。

10 ．继电器是一种根据（外界输入）信号来控制电路通断的A．系统管理程序B．用户程序编辑和指令解释程序自动切换电器。

C．标准子程序D．逻辑符号图11 ．继电器和接触器相比用于切换（小电流）的控制电路和12．某 PLC的 I/O 点数为 3072 点，那么该 PLC属于（ C ）。

保护电路，故继电器没有（灭弧）装置，也无（主辅）触点A．小型 PLC B．中型 PLC C．大型 PLC 之分。

《电器及PLC控制技术》试题库一、填空题1、S7-200型PLC的定时器包括（）、（）、（）三种类型。

2、在PLC运行的第一个扫描周期为ON的特殊存储器位是（）。

3、I/O总点数是指（）和（）的数量。

4、PLC的输出接口类型有（）、（）、（）5、PLC的软件系统可分为（）和（）两大部分。

6、S7-200型PLC的指令系统有（）、（）、（）三种形式。

7、顺序控制继电器指令包括（）、（）和（）三个指令。

8、子程序可以嵌套.嵌套深度最多为（）层。

9、PLC运行时总是ON的特殊存储器位是（）。

10、可编程逻辑控制器简称：（）11、构成一个简单的PLC控制单元.一般至少由（）、（）、（）三种模块构成。

12、PLC是以（）方式执行程序。

13、PLC中K表示（）常数 .H表示（）常数。

14、PLC采用了典型的计算机结构.主要由（）.（）.（）组成。

15、PLC的输入模块一般使用( )来隔离部电路和外部电路。

16、PLC的最基本的应用是用它来取代传统的（）进行（）控制。

17、说明下列指令意义：ON （）ALD （）OLD （）LD （）LPS （）TON （）18、继电器的线圈断电时.其常开触点（）.常闭触点（）。

19、点动控制要变为长动控制.需在启动按钮上加上（）环节。

20、电气控制图一般分为（）电路和（）电路两部分。

21、按国标规定.“停止”按钮必须是（）色.“启动”按钮必须是（）色。

22、热继电器是对电动机进行（）保护的电器；熔断器是用于供电线路和电气设备的（）保护的电器。

23、将编程器编写好的程序写入PLC时.PLC必须处在（）模式。

24、当PLC投入运行后.其工作过程一般分为三个阶段.即（）采样、用Q0.1户程序（）和（）刷新三个阶段。

完成上述三个阶段称作一个（）周期。

在整个运行期间.PLC的CPU以一定的扫描速度重复执行上述三个阶段。

25、PLC的运算和控制中心是（）。

26、两个接触器各以一个辅助常闭触头接入对方的接触器线圈控制支路.当一个接触器工作.另一个就不可能工作.这样的控制环节称为（）。

电气控制与PLC期末考试复习题一、填空题1、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。

2、电磁机构由吸引线圈、铁心、衔铁等几部分组成。

3、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，从而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护.5、熔断器主要由熔体、熔断管（座）、填料及导电部件等组成。

6、各种低压断路器在结构上都有主触头及灭弧装置、脱扣器和操作机构等部分组成。

7、三相异步电动机常用的减压起动方式有：星形-三角形（Y-△）减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等。

8、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件由系统程序和用户程序两大部分组成。

10、PLC常用的编程语言有：梯形图、布尔助记符和高级语言11、触点系统的结构形式有桥式触点、指形触点。

12、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。

13、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。

14、热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。

15、熔断器主要作为电路的短路保护元件。

16 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动、能耗制动、再生制动等。

17、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

18、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

电气控制及plc期末试题及答案本文提供了电气控制及PLC期末试题及答案，旨在帮助读者加深对该领域知识的理解和应用。

下面将按照题目要求，给出2000字的文章。

Introduction电气控制及PLC（可编程逻辑控制器）是现代工业中广泛应用的关键技术。

电气控制涉及各类设备和系统中的电气元件、线路、传感器和执行器，它们通过PLC进行精确的控制和协调。

本文将提供一些典型的电气控制及PLC期末试题，并对答案进行详细解析。

试题一：1. 请解释什么是电气控制系统？答案：电气控制系统是利用电气元件、线路和电气信号控制各种设备和机器的系统。

它包括传感器、执行器、开关、继电器、电磁阀、变压器等组件，通过电气信号的控制来实现设备的工作或运动。

试题二：2. 解释什么是PLC？答案：PLC是可编程逻辑控制器（Programmable Logic Controller）的缩写，是一种专用的数字计算机，用于控制工业过程和机械设备。

PLC通过编程实现灵活的逻辑控制功能，并具备实时性、可靠性和稳定性。

试题三：3. PLC的工作原理是什么？答案：PLC的工作原理是通过输入模块接收传感器信号，经过内部逻辑运算后，通过输出模块控制各种执行器。

PLC的程序由用户编写，可以根据不同的输入信号和逻辑要求实现各种控制功能。

试题四：4. 列举至少三种PLC常见的输入/输出模块类型。

答案：常见的PLC输入/输出模块类型包括数字输入模块、数字输出模块、模拟输入模块和模拟输出模块。

试题五：5. 请简述PLC程序的编写过程。

答案：PLC程序的编写过程包括以下几个步骤：a. 确定控制要求和逻辑功能；b. 编写程序框图或流程图，描述程序的逻辑流程；c. 根据程序框图，使用PLC编程软件编写程序代码；d. 软件将程序下载到PLC中，并进行调试和测试；e. 如有需要，对程序进行修改和优化。

试题六：6. 请简述PLC的应用领域。

答案：PLC被广泛应用于自动化控制领域，如工业生产线、机械设备、楼宇自动化、交通信号控制等。

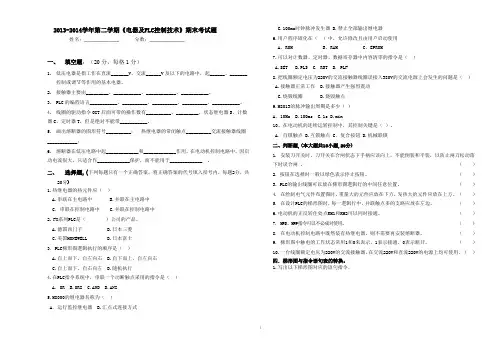

2013-2014学年第二学期《电器及PLC控制技术》期末考试题姓名：______________ 分数：______________一、填空题：（20分，每格1分）1.低压电器是指工作在直流_______V、交流______V及以下的电路中，起______、_______控制或调节等作用的基本电器。

2.接触器主要由_________、___________、____________、___________。

3.PLC的编程语言___________、__________、__________、__________、___________。

4.线圈的驱动指令OUT后面可带的操作数有__________、_________、状态继电器S、计数器C、定时器T，但是绝对不能带___________。

5.画出熔断器的图形符号__________；热继电器的常闭触点__________交流接触器线圈____________；6.熔断器在低压电路中起_____________和_____________作用，在电动机控制电路中，因启动电流很大，只适合作_____________保护，而不能用于_____________ 。

二、选择题,(下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分)1.热继电器的热元件应（）A.串联在主电路中B.并联在主电路中C．串联在控制电路中 C.并联在控制电路中2.FX系列PLC是（）公司的产品。

A.德国西门子B.日本三菱C.美国HONEWELLD.日本富士3．PLC梯形图逻辑执行的顺序是（）A.自上而下，自左向右B.自下而上，自左向右C.自上而下，自右向左D.随机执行4.在PLC指令系统中，串联一个动断触点采用的指令是（）A．OR B.ORI C.AND D.ANI5.M8000的继电器名称为（）A．运行监控继电器 B.汇点式连接方式C.100ms时钟脉冲发生器D.禁止全部输出继电器6.用户程序固化在（）中，允许修改且由用户启动使用A、ROMB、RAMC、EPROM7.可以对计数器、定时器、数据寄存器中内容清零的指令是（）A.SETB.PLSC. RSTD. PLF8.把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是（）A.接触器正常工作B.接触器产生强烈震动C.烧毁线圈D.烧毁触点9.M8013的脉冲输出周期是多少（）A．10Ms B.100ms C.1s D.min10、在电动机的连续运转控制中，其控制关键是（）。

电气控制与plc期末考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. 在PLC中，用于存储程序的存储器类型是：A. RAMB. ROMC. EPROMD. EEPROM答案：D3. PLC中，用于实现定时功能的软元件是：A. CTB. CMC. CVD. CR答案：A4. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的扫描周期包括以下哪些步骤？A. 输入扫描B. 程序执行C. 输出刷新D. 所有选项答案：D6. PLC的输出设备通常包括：A. 继电器B. 接触器C. 电磁阀D. 所有选项答案：D7. 在PLC中，用于实现计数功能的软元件是：A. CTB. CMC. CVD. CR答案：B8. PLC的编程语言包括：A. 梯形图B. 指令表C. 功能块图D. 所有选项答案：D9. PLC的输出方式通常包括：A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 所有选项答案：D10. PLC的扫描周期主要取决于：A. 程序的复杂度B. CPU的处理速度C. 外部设备的响应时间D. 所有选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口电路通常采用______方式连接。

答案：光电隔离2. PLC的程序存储器通常采用______类型。

答案：非易失性3. 在PLC中，______是用于实现数据交换的软元件。

答案：数据寄存器4. PLC的输入设备通常包括按钮、传感器等，而输出设备通常包括______、接触器等。

答案：继电器5. PLC的编程软件通常提供______和梯形图两种编程方式。

答案：指令表6. 在PLC中，______是一种用于实现顺序控制的编程语言。

答案：顺序功能图7. PLC的输出设备中，继电器输出通常用于______负载。

电气控制与plc应用期末考试题及答案一、单项选择题（每题3分，共30分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑处理器D. 可编程逻辑单元答案：A2. 电气控制系统中，PLC的输入信号通常来自于（）。

A. 传感器B. 执行器C. 显示器D. 控制器答案：A3. 在PLC编程中，以下哪个是常用的编程语言（）。

A. 梯形图B. 汇编语言C. 高级语言D. 以上都是答案：D4. PLC的输出信号通常控制的是（）。

A. 传感器B. 显示器C. 执行器D. 控制器答案：C5. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. 外部干扰C. 电源电压D. 以上都是答案：A6. 在PLC中，以下哪个是用于存储程序的存储器（）。

A. RAMB. ROMC. EPROMD. 以上都是答案：D7. PLC的I/O模块中，I代表（）。

A. 输入B. 输出C. 输入/输出D. 内部答案：A8. 以下哪个不是PLC的特点（）。

A. 高可靠性B. 易于编程C. 价格低廉D. 灵活性高答案：C9. PLC的工作原理基于（）。

A. 继电器逻辑B. 计算机逻辑C. 模拟电路D. 数字电路答案：A10. PLC的输入/输出接口电路通常采用（）。

A. 光耦隔离B. 电磁隔离C. 机械隔离D. 以上都是答案：A二、多项选择题（每题5分，共20分）11. PLC在工业自动化中的主要应用包括（）。

A. 机床控制B. 过程控制C. 楼宇自动化D. 交通信号控制答案：ABCD12. PLC的编程元件包括（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器/计数器答案：ABCD13. PLC的输入接口电路需要具备以下哪些功能（）。

A. 隔离B. 滤波C. 信号转换D. 放大答案：ABCD14. PLC的输出接口电路需要具备以下哪些功能（）。

A. 隔离B. 驱动C. 信号转换D. 保护答案：ABCD三、填空题（每题4分，共20分）15. PLC的英文全称是_______，中文全称是_______。

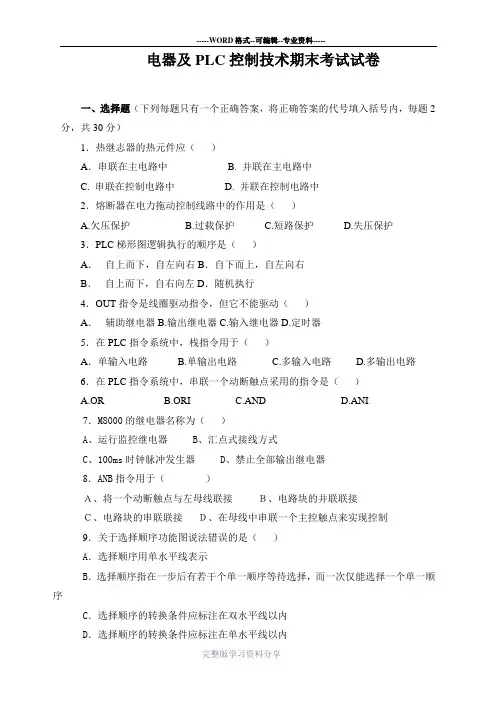

电器及PLC控制技术期末考试试卷一、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共30分）1．热继志器的热元件应（）A．串联在主电路中 B. 并联在主电路中C. 串联在控制电路中D. 并联在控制电路中2．熔断器在电力拖动控制线路中的作用是（）A.欠压保护B.过载保护C.短路保护D.失压保护3．PLC梯形图逻辑执行的顺序是（）A．自上而下，自左向右B．自下而上，自左向右B．自上而下，自右向左D．随机执行4．OUT指令是线圈驱动指令，但它不能驱动（）A．辅助继电器B.输出继电器C.输入继电器D.定时器5．在PLC指令系统中，栈指令用于（）A．单输入电路 B.单输出电路 C.多输入电路 D.多输出电路6．在PLC指令系统中，串联一个动断触点采用的指令是（）A.ORB.ORIC.ANDD.ANI7．M8000的继电器名称为（）A、运行监控继电器B、汇点式接线方式C、100ms时钟脉冲发生器D、禁止全部输出继电器8．ANB指令用于（）Ａ、将一个动断触点与左母线联接Ｂ、电路块的并联联接Ｃ、电路块的串联联接Ｄ、在母线中串联一个主控触点来实现控制9．关于选择顺序功能图说法错误的是（）A．选择顺序用单水平线表示B．选择顺序指在一步后有若干个单一顺序等待选择，而一次仅能选择一个单一顺序C．选择顺序的转换条件应标注在双水平线以内D．选择顺序的转换条件应标注在单水平线以内10．可以对计数器、定时器、数据寄存器中内容清零的指令是（）A．SET B．PLS C． RST D．PLF11．与STL触点相连的触点应使用指令是（）A．LD 或LDI B．AND或ANI C．OR或ORI D．ANB或ORB12．有一PLC型号为FX0N—60MR，其中输入点数为36点，则输出地址编号最大为（）A．Y024 B．Y027 C．Y028 D．Y03613．把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点14．中间继电器的电气符号是：（）A、SBB、KTC、KAD、KM15．下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确二、判断题（下面各题正确的在括号内划√，错误的在括号内划×，每题2分，共20分）1、电磁式交流接触器的铁心端面上必须安装一个铜制的短路环。

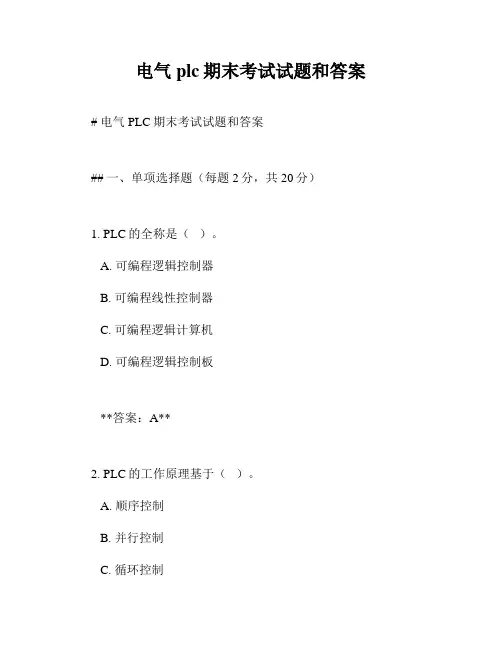

电气plc期末考试试题和答案# 电气PLC期末考试试题和答案## 一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板**答案：A**2. PLC的工作原理基于（）。

A. 顺序控制B. 并行控制C. 循环控制D. 事件控制**答案：A**3. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 显示器D. 继电器**答案：C**4. PLC的输出设备不包括（）。

A. 指示灯B. 接触器C. 电机D. 存储器**答案：D**5. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. 硬件性能C. 输入/输出数量D. 所有以上因素**答案：D**6. PLC的存储器中，用于存储用户程序的是（）。

A. RAMB. ROMC. EPROMD. EEPROM**答案：A**7. PLC中，用于实现定时功能的指令是（）。

A. LDB. ANDC. TOND. OR**答案：C**8. PLC中，用于实现计数功能的指令是（）。

A. LDB. ANDC. CTUD. OR**答案：C**9. PLC中，用于实现数据比较的指令是（）。

A. CMPB. LDC. ANDD. OR**答案：A**10. PLC中，用于实现数据移位的指令是（）。

A. SHLB. LDC. ANDD. OR**答案：A**## 二、填空题（每题2分，共20分）1. PLC的三个基本组成部分包括_______、_______和_______。

**答案：中央处理单元（CPU）、输入/输出模块、存储器**2. PLC的输入/输出模块中，_______模块用于接收外部信号，_______模块用于控制外部设备。

**答案：输入、输出**3. PLC的程序存储在_______中，该存储器在断电后数据不会丢失。

**答案：非易失性存储器**4. PLC的扫描周期包括_______、_______和_______三个阶段。

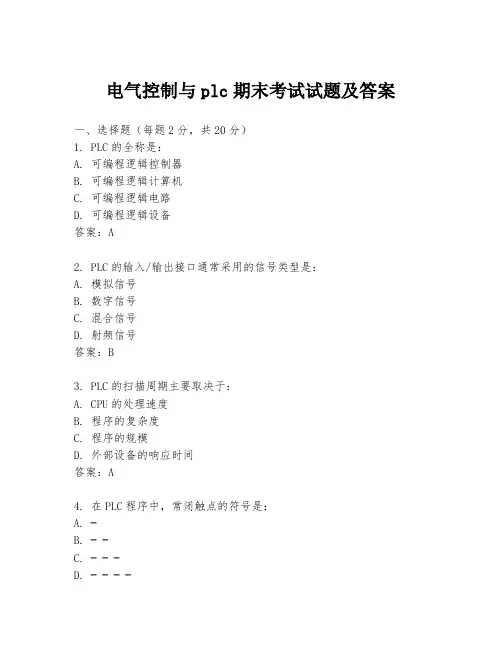

电气控制与plc期末考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的输入/输出接口通常采用的信号类型是：A. 模拟信号B. 数字信号C. 混合信号D. 射频信号答案：B3. PLC的扫描周期主要取决于：A. CPU的处理速度B. 程序的复杂度C. 程序的规模D. 外部设备的响应时间答案：A4. 在PLC程序中，常闭触点的符号是：A. ▬B. ▬▬C. ▬▬▬D. ▬▬▬▬答案：B5. 下列哪项不是PLC的特点？A. 可靠性高B. 编程简单C. 体积大D. 灵活性强答案：C6. PLC的输出接口通常可以驱动的负载类型是：A. 直流负载B. 交流负载C. 继电器负载D. 所有选项答案：D7. PLC的编程语言不包括：A. 梯形图B. 指令表C. 汇编语言D. 文本语言答案：C8. PLC的输出电路通常采用的输出方式是：A. 直接输出B. 间接输出C. 脉冲输出D. 模拟输出答案：A9. PLC的输入电路通常采用的输入方式是：A. 直接输入B. 间接输入C. 脉冲输入D. 模拟输入答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. TCP/IP答案：C二、填空题（每题2分，共20分）1. PLC的输入/输出模块通常采用__________接口方式。

答案：光电隔离2. PLC的输出模块通常采用__________来驱动负载。

答案：继电器3. PLC的输入模块通常采用__________来隔离外部信号。

答案：光耦4. 在PLC程序中，常开触点的符号是__________。

答案：▬5. PLC的编程语言中，__________用于表示程序的开始。

答案：ORG6. PLC的扫描周期包括__________和执行程序两个阶段。

答案：输入刷新7. PLC的输出接口通常可以驱动__________负载。

《电器及PLC控制技术》试题库一、填空题1、S7-200型PLC的定时器包括（）、（）、（）三种类型。

2、在PLC运行的第一个扫描周期为ON的特殊存储器位是（）。

3、I/O总点数是指（）和（）的数量。

4、PLC的输出接口类型有（）、（）、（）5、PLC的软件系统可分为（）和（）两大部分。

6、S7-200型PLC的指令系统有（）、（）、（）三种形式。

7、顺序控制继电器指令包括（）、（）和（）三个指令。

8、子程序可以嵌套，嵌套深度最多为（）层。

9、PLC运行时总是ON的特殊存储器位是（）。

10、可编程逻辑控制器简称：（）11、构成一个简单的PLC控制单元，一般至少由（）、（）、（）三种模块构成。

12、PLC是以（）方式执行程序。

13、PLC中K表示（）常数，H表示（）常数。

14、PLC采用了典型的计算机结构，主要由（），（），（）组成。

15、PLC的输入模块一般使用( )来隔离内部电路和外部电路。

16、PLC的最基本的应用是用它来取代传统的（）进行（）控制。

17、说明下列指令意义：ON （） ALD （）OLD （） LD （）LPS （） TON （）18、继电器的线圈断电时，其常开触点（），常闭触点（）。

19、点动控制要变为长动控制，需在启动按钮上加上（）环节。

20、电气控制图一般分为（）电路和（）电路两部分。

21、按国标规定，“停止”按钮必须是（）色，“启动”按钮必须是（）色。

22、热继电器是对电动机进行（）保护的电器；熔断器是用于供电线路和电气设备的（）保护的电器。

23、将编程器内编写好的程序写入PLC时，PLC必须处在（）模式。

24、当PLC投入运行后，其工作过程一般分为三个阶段，即（）采样、用户程序（）和（）刷新三个阶段。

完成上述三个阶段称作一个（）Q0.1周期。

在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。

25、PLC的运算和控制中心是（）。

26、两个接触器各以一个辅助常闭触头接入对方的接触器线圈控制支路，当一个接触器工作，另一个就不可能工作，这样的控制环节称为（）。

《PLC控制技术》自测试题一一、填空题：1. PLC是一种工业控制计算机，它的基本结构是由CPU、输入输出电路、存储器和电源、外围接口组成。

2. PLC开关量输出接口按PLC内部使用的器件可以分为晶体管输出型、_继电器__输出型和晶闸管输出型。

3. PLC用户程序的完成分为输入采样、执行程序、输出刷新三个阶段。

这三个阶段是采用循环扫描工作方式分时完成的。

4. PLC的编程语言常用的有梯形图、___指令语言__和功能图语言及高级语言。

5. PLC的控制系统构成主要由输入设备、__ PLC_____和_输出设备__等三部分。

6. PLC的型号为CPU 226CN AC/DC/RELAY的，它表示的含义包括如下几部分：它是主机单元，其输入输出总点数为40点，其中输入点数为24点，输出点数为12 点，其输出类型为继电器输出型。

二、单项选择题：1. 下列结构中，不属于PLC的基本组成结构的是（ D ）。

A. CPUB. 输入、输出接口C. 存储器D. 定时器2. 若PLC的输出设备既有直流负载又有交流负载，则选择PLC的输出类型为（ C ）。

A. 干接触B. 晶体管输出型C. 继电器输出型D. 晶闸管输出型3. 继电接触式控制电路可以翻译成PLC的（ B ）程序。

A. 助记符B. 梯形图C. C语言D. 汇编语言4. 下列不属于S7-200系列PLC的编程元件的是（ D ）。

A. 输入继电器IB. 输出继电器QC. 辅助继电器MD. 热继电器FR5. 某PLC的输出接口是晶体管电路，则其输出可驱动（ B ）负载。

A. 交流B. 直流C. 交、直流D. 不能确定6. S7-200 PLC的中断事件优先权最高的为（ D ）。

A. 定时中断B. 计数器中断C. I/O中断D. 通信中断三、判断题：（如正确，请在每题的括号内打“√”；如错误，请在每题的括号内打“×”）1.PLC的输出指令= 是对输出继电器的线圈进行驱动的指令，但它不能用于输入继电器。

电气控制与plc期末考试复习题电气控制与PLC期末考试复习题一、选择题1. PLC的全称是：A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Public Limited Company2. 电气控制中，继电器的主要作用是：A. 放大信号B. 转换信号C. 隔离电路D. 控制电路3. 下列哪个不是PLC的基本组成部件？A. 中央处理单元(CPU)B. 输入/输出模块C. 继电器D. 存储器4. PLC编程语言中，梯形图属于：A. 机器语言B. 汇编语言C. 高级语言D. 图形语言5. 在PLC控制系统中，输入设备的作用是：A. 执行控制命令B. 接收外部信号C. 存储数据D. 显示信息二、填空题6. PLC的工作原理基于_______原理。

7. 电气控制系统中，接触器通常用于控制_______。

8. PLC的输入/输出接口可以连接_______和_______。

9. PLC的编程方式包括_______编程和_______编程。

10. 电气控制中的保护装置通常包括_______、_______和_______等。

三、简答题11. 简述PLC的工作原理。

12. 说明继电器在电气控制系统中的作用。

13. 描述PLC编程的一般步骤。

14. 解释什么是PLC的输入/输出扫描周期。

15. 阐述PLC在现代工业自动化中的应用。

四、计算题16. 假设一个PLC的输入/输出扫描周期为10ms，计算在一分钟内该PLC可以执行多少次扫描。

17. 如果一个PLC的CPU处理速度为100MHz，计算其每秒可以执行多少条指令。

五、论述题18. 论述PLC在工业自动化中的优势。

19. 分析PLC控制系统与继电器控制系统的区别。

20. 描述PLC在故障诊断和维护中的作用。

六、案例分析题21. 给出一个简单的PLC控制案例，分析其控制逻辑。

《电气控制及PLC技术》期末考试试卷附答案一、填空题（每空3分，共45分）1、接触器主要由、、组成。

2、PLC的编程语言有、、。

3、PLC处于正常运行时，不断地重复扫描过程。

其扫描过程分为、和三个阶段。

4、PLC的三种输出方式是：、、。

5、三相异步电动机调速依据是n=(1-s)60f1/p，调速方法有：、、。

二、选择题（每题4分，共40分）1、自动空气开关电磁脱扣器的保护作用是（）。

A．过载保护 B. 短路保护 C. 失压保护2．有专用变压器的场合，设PN 是直接起动额定功率，SN是变压器额定功率（容量），则电动机采用直接起动的条件是（）。

A． PN ≤ (10~20)%SN B. PN ≤ (20~30)% SN C. PN ≤ (30~40)% SN3．控制电动机反接制动的电器应是（）。

A．电流继电器 B. 时间继电器 C. 速度继电器4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（）。

A．常闭触点先断开 B. 常开触点先闭合 C. 两者同时动作5、PLC内部只能由外部信号驱动的器件是（）。

A、内部继电器B、输入继电器C、输入继电器6、自锁控制电路具有失压保护功能，实现该功能的电器是（）。

A．按钮 B. 热继电器 C. 熔断器 D. 接触器7、PLC输出继电器供接通外部执行元件的触点数为（）。

A、1个B、2个C、无限个8、各电器线圈的接法（）。

A．只能并联 B. 只能串联 C. 根据需要可以并联或串联9、某三相异步电动机额定电流为10A，用于短路保护的熔断器熔体额定电流应为（）。

A． 10A B. 25A C. 50A10、控制工作台自动往返的控制电器是（）。

A．自动空气开关 B. 时间继电器 C. 行程开关三、论述题（15分）1、根据下列指令程序画梯形图。

LD X0OR Y0ANI X1OR R0LD X2ANI R0OR X3ANBOR R10OUT Y1END电气控制及PLC技术答案：一、填空题1.电磁系统触点系统灭弧装置2.进给运动与主运动见间的顺序联锁工作台六个方向间的联锁长工作台与圆工作台间的连锁3.输入采样程序执行输出刷新4.继电器输出晶体管输出晶闸管输出5.变级调速变频调速变转差率调速二、选择题1--5. BBCAB 6--10. DAABC三、论述题。

plc电气控制期末试题及答案尊敬的读者：以下是关于PLC电气控制期末试题及答案的详细内容：1. PLC电气控制期末试题问题1：简述PLC的基本原理及应用领域。

问题2：什么是PLC的输入和输出模块？请举例说明。

问题3：请列出至少三种PLC常用的编程语言，并简要描述它们的特点。

问题4：解释什么是PLC的扩展模块，并说明其作用。

问题5：描述常见的PLC传感器及其工作原理。

问题6：简述PLC的安全控制功能及其重要性。

问题7：什么是PLC的通信模块？列举几种常用的通信协议。

2. PLC电气控制期末答案答案1：PLC的基本原理是通过输入和输出模块实现对电气设备的控制，其应用领域包括工业自动化、生产线控制、机械控制等。

答案2：PLC的输入模块用于接收外部信号，如传感器信号、按钮信号等；输出模块用于控制外部执行机构，如电机、阀门等。

例如，输入模块可以接收一个按钮信号，输出模块可以控制电机启动或停止。

答案3：常用的PLC编程语言包括梯形图、指令表和功能图。

梯形图是一种图形化编程语言，易于理解和实现；指令表是一种类似于汇编语言的编程语言，可以实现更复杂的控制逻辑；功能图则是一种用于表示多个功能模块之间联系和交互的编程语言。

答案4：PLC的扩展模块是可选的模块，用于扩展PLC的功能和接口，如增加通讯端口、扩展输入输出点数等。

答案5：常见的PLC传感器包括接近传感器、温度传感器和压力传感器。

接近传感器通过检测物体的接近来实现信号的输出；温度传感器用于测量环境中的温度；压力传感器用于测量流体或气体的压力。

答案6：PLC的安全控制功能包括安全输入模块、锁存功能、故障诊断等。

其重要性在于确保设备和人员的安全，防止意外事故的发生。

答案7：PLC的通信模块用于实现PLC与其他设备的数据通信，常用的通信协议包括Modbus、Profibus和Ethernet等。

以上是关于PLC电气控制期末试题及答案的内容。

希望能对您有所帮助。

适用专业：一、单项选择题（共10小题，每小题2分，共20分）1、下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（）。

A．按钮B．行程开关C．速度继电器D．中间继电器2、机械设备的维修、调整常要求其控制线路具有（）功能。

A．自锁B．互锁C．点动D．正反转3、多地点启动功能须用（）方式来实现。

A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联4、继电器、接触器控制系统的优点是（）A．接线调试简便B．控制功能简单时简便实用C．柔性好D．功能强大5、将可编程序控制器分为小型、中型、大型的依据是（）A．扫描速度高低B．CPU主频C．存储器容量D．I/O点数6、可作为可编程序控制器输入元件的是（）A．时间继电器线圈B．继电器线圈C．接触器线圈D．压力开关7、在下列可编程序控制器的指令中，有错误的一组是( )A．AND, LD-AND B．AND-LD, OUT C．OR , OR-LD D．LD, LD-NOT 8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC指令，在IL指令后的常开触点应用指令是（）A、LDB、ANDC、OUTD、AND-LD9、组合机床自动线最适宜采用（）A ．继电器、接触器控制B ．微机控制C ．数字控制D ．PLC 控制 10、可编程序控制器PLC 的基本工作方式为 ( )A ．硬件控制B ．中断C ．顺序扫描D ．光电耦合二、填空题（每空1分，共12分）1、热继电器是一种保护用的继电器，主要起 保护作用，使用中发热元件应串联在 电路中，常闭触点应串联在控制 电路中。

2、 “”符号为 开关常闭触点，“”符号为(通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。

3、速度继电器常与电动机同轴安装，其作用是 。

4、在可编程序控制器梯形图中，同一个继电器线圈只能出现一次，而其 可以被无限引用。

5、PLC 的输出模块的功率放大元件有三种，晶体管型的可驱动直流负载， 晶闸管型可驱动 负载，继电器型可驱动 负载。
