模态叠加法一.思想要点是在积分运动方程以前,利用系统自由振动的固有振型将方程组转换为n 个相互不耦合的方程,对这种方程可以解析或数值地进行积分。
对于每个方程可以采用各自不同的时间步长,即对于低阶振型可采用较大的时间步长。
当实际分析的时间历程较长,同时又只需要少数较低阶振型的结果时,采用振型叠加法将是十分有利的。
求解步骤:1.求解系统的固有频率和振型2.求解系统的动力响应二.求解固有频率与振型(求解不考虑阻尼影响的振动方程) ..()(){0}M a t Ka t += 解可假设为:0sin ()a t t φω=-φ是n 阶向量,ω是向量φ的振动频率,t 是时间变量,0t 是由初始条件确定的时间常数。
代入振动方程,得到一个广义特征值问题:20K M φωφ-=求解可得n 个特征解221122(,),(,),ωφωφ···2,(,)n n ωφ120ωω≤<<···n ω< 特征向量12,,φφ···,n φ代表系统的n 个固有振型,幅度可按以下要求规定T i i M φφ=1(i=1,2,···,n ),这样规定的固有振型又称正则振型。
将22(,)(,)i i j j ωφωφ代回特征方程,得:2i i i K M φωφ= 2j j j K M φωφ=前式两边前乘以j φT,后式两边前乘以i φT ,得:2j i i j i K M φφωφφTT = 2i j i i jK M φφωφφT T = 由()TTj i j i i j K K K φφφφφφT T==得:22i j i j i j M K ωφφωφφT T =,推出22()0i j j i M ωωφφT-=当i j ωω≠时,有0j i M φφT =这表明固有振型对于矩阵M 是正交的,可表示为:1 ()0 ()i j i j M i j φφT=⎧=⎨≠⎩得:2 ()0 ()i i j i j K i j ωφφT ⎧==⎨≠⎩如果定义123n [ ]φφφφΦ=K21222 0 0 n ωωω⎡⎤⎢⎥⎢⎥Ω=⎢⎥⎢⎥⎢⎥⎣⎦O则特征解的性质可表示成:M K T T ΦΦ=I ΦΦ=Ω原特征值问题可表示为:K M Φ=ΦΩ三.求解动力响应1.位移基向量的变换引入变换()()1ni i i a t x t x φ==Φ=∑其中()[]12 n x t x x x =L代入运动方程,并两边前乘以T Φ,可得:()()()()()...x t C x t x t Q t R t T T +ΦΦ+Ω=Φ= 初始条件相应地转换成:..0000 x x Ma M a T T =Φ=Φ 阻尼为振型阻尼,则:()()2 i=j 0 i j i i ij C ωξφφT ⎧⎪=⎨≠⎪⎩ 或11222 0 2 0 2n n C ωξωξωξT ⎡⎤⎢⎥⎢⎥ΦΦ=⎢⎥⎢⎥⎣⎦O 其中i ξ(i=1,2,···,n )是第i 阶振型阻尼比,可得n 个相互不耦合的二阶常微分方程()()()()...22i i i i i i i x t x t x t r t ωξω++= (i=1,2,···,n )若C 是Rayleigh 阻尼,即C M K αβ=+根据试验或相近似结构的资料已知两个振型的阻尼比i ξ和j ξ,可得22222()()2()()i j j i i j j i j j i i j i ξωξωαωωωωξωξωβωω-=--=-2.求解单自由度系统振动方程在振动分析中常常采用杜哈美(Duhamel )积分,又称叠加积分,其基本思想是将任意激振力()i r t 分解为一系列微冲量的连续作用,分别求出系统对每个微冲量的响应,然后根据线性系统的叠加原理,将它们叠加起来,得到系统对任意激振的响应。
结构动力分析研究结构在动荷载作用的响应(如位移、应力、加速度等的时间历程),以确定结构的承载能力和动力特性等。
ANSYS动力分析方法有以下几种,现分别做简要介绍。
1.模态分析用模态分析可以确定设计中的结构或机器部件的振动特性(固有频率和振型)。
它也可以作为其他更详细的动力学分析的起点,例如瞬态动力学分析、谐响应分析、谱分析。
用模态分析可以确定一个结构的固有频率和振型。
固有频率和振型是承受动态荷载结构设计中的重要参数。
如果要进行谱分析或模态叠加法谐响应分析或瞬态动力学分析,固有频率和振型也是必要的。
ANSYS的模态分析是一线性分析,任何非线性特性(如塑性和接触单元)即使定义了也将忽略。
可进行有预应力模态分析、大变形静力分析后有预应力模态分析、循环对称结构的模态分析、有预应力的循环对称结构的模态分析、无阻尼和有阻尼结构的模态分析。
模态分析中模态的提取方法有七种,即分块兰索斯法、子空间迭代法、缩减法或凝聚法、PowerDynamics法、非对称法、阻尼法、QR阻尼法,缺省时采用分块兰索斯法。
2.谐响应分析任何持续的周期荷载将在结构中产生持续的周期响应(谐响应)。
谐响应分析使设计人员能预测结构的持续动力特性,从而使设计人员能够验证其设计能否成功地克服共振、疲劳及其他受迫振动引起的有害效果。
谐响应分析是用于确定线性结构在承受随时间按正弦(简谐)规律变化的荷载时的稳态响应的一种技术。
分析的目的是计算出结构在几种频率下的响应并得到一些响应值(通常是位移)对频率的曲线。
从这些曲线上可以找到“峰值”响应,并进一步观察频率对应的应力。
这种分析技术只计算结构的稳态受迫振动。
发生在激励开始时的瞬态振动不在谐响应分析中考虑。
谐响应分析是一种线性分析。
任何非线性特性,如塑性和接触(间隙)单元,即使被定义了也将被忽略,但在分析中可以包含非对称系统矩阵,如分析流体—结构相互作用问题。
谐响应分析同样也可以分析有预应力结构,如小提琴的弦(假定简谐应力比预加的拉伸应力小得多)。

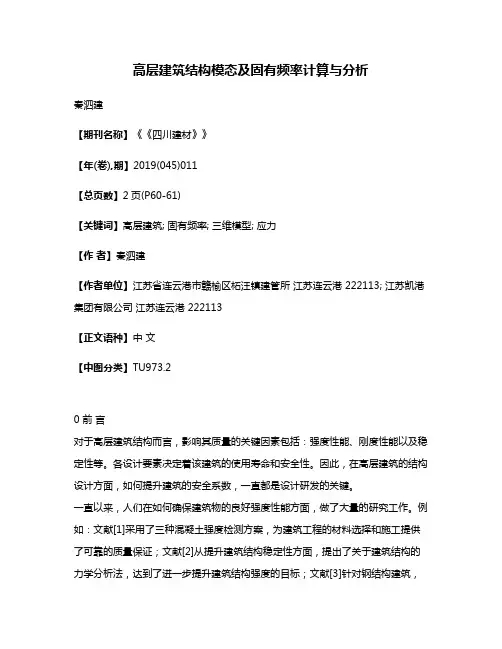

高层建筑结构模态及固有频率计算与分析秦泗建【期刊名称】《《四川建材》》【年(卷),期】2019(045)011【总页数】2页(P60-61)【关键词】高层建筑; 固有频率; 三维模型; 应力【作者】秦泗建【作者单位】江苏省连云港市赣榆区柘汪镇建管所江苏连云港 222113; 江苏凯港集团有限公司江苏连云港 222113【正文语种】中文【中图分类】TU973.20 前言对于高层建筑结构而言,影响其质量的关键因素包括:强度性能、刚度性能以及稳定性等。
各设计要素决定着该建筑的使用寿命和安全性。
因此,在高层建筑的结构设计方面,如何提升建筑的安全系数,一直都是设计研发的关键。
一直以来,人们在如何确保建筑物的良好强度性能方面,做了大量的研究工作。
例如:文献[1]采用了三种混凝土强度检测方案,为建筑工程的材料选择和施工提供了可靠的质量保证;文献[2]从提升建筑结构稳定性方面,提出了关于建筑结构的力学分析法,达到了进一步提升建筑结构强度的目标;文献[3]针对钢结构建筑,在考虑震动因素前提下,提出了关于承载力分析的有限元法,结果的计算准确率和效率都有较大的提高。
上述研究表明,人们在建筑结构的强度方面,取得了丰富的成果,极大地提升了建筑的安全系数。
然而,当建筑物施工完毕并投入使用之后,实际承受的载荷情况是多样化的。
例如:当风作用在建筑物上时,建筑物承受的是风载荷;当地震来临时,建筑物承受对应的动载荷。
在建筑设计和选材的时候,由于材料的许用应力较大,通常情况下这些载荷不会超过建筑物本体的许用应力。
但是,这些载荷的动力源却存在共同的特点,即频率特征,无论是风力还是地震的作用,都会使高层建筑发生振动。
在这种条件下,如果建筑物自身的固有频率接近于外在动力源的固有频率值,则会产生共振的风险。
其结果是,建筑物本身产生破坏、断裂以及变形等,严重危害居住者的生命财产安全。
因此,就高层建筑结构而言,如何避免共振,是一个务必要研究的问题。

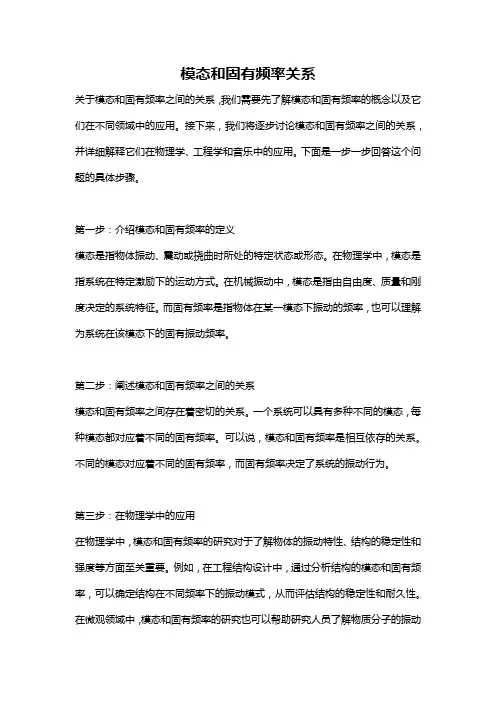

模态和固有频率关系关于模态和固有频率之间的关系,我们需要先了解模态和固有频率的概念以及它们在不同领域中的应用。
接下来,我们将逐步讨论模态和固有频率之间的关系,并详细解释它们在物理学、工程学和音乐中的应用。
下面是一步一步回答这个问题的具体步骤。
第一步:介绍模态和固有频率的定义模态是指物体振动、震动或挠曲时所处的特定状态或形态。
在物理学中,模态是指系统在特定激励下的运动方式。
在机械振动中,模态是指由自由度、质量和刚度决定的系统特征。
而固有频率是指物体在某一模态下振动的频率,也可以理解为系统在该模态下的固有振动频率。
第二步:阐述模态和固有频率之间的关系模态和固有频率之间存在着密切的关系。
一个系统可以具有多种不同的模态,每种模态都对应着不同的固有频率。
可以说,模态和固有频率是相互依存的关系。
不同的模态对应着不同的固有频率,而固有频率决定了系统的振动行为。
第三步:在物理学中的应用在物理学中,模态和固有频率的研究对于了解物体的振动特性、结构的稳定性和强度等方面至关重要。
例如,在工程结构设计中,通过分析结构的模态和固有频率,可以确定结构在不同频率下的振动模式,从而评估结构的稳定性和耐久性。
在微观领域中,模态和固有频率的研究也可以帮助研究人员了解物质分子的振动特性和结构稳定性。
第四步:在工程学中的应用在工程学中,模态和固有频率的研究被广泛应用于结构动力学、振动噪声控制、飞行器设计等领域。
通过模态分析和固有频率的计算,可以预测结构的动力特性、避免共振现象的发生、并优化设计方案。
在飞机和船舶等交通工具的设计中,模态和固有频率的分析可以帮助设计师避免共振现象,提高结构的稳定性和耐久性。
第五步:在音乐中的应用在音乐学中,模态和固有频率的概念与音乐的音高和音阶有关。
在西方音乐中,固有频率对应着音高的概念,不同音高的音符对应着不同的固有频率。
而在传统音乐中,模态则是指具有不同音阶形式的曲调。
例如,西方音乐中的大调和小调就是两种不同的模态。

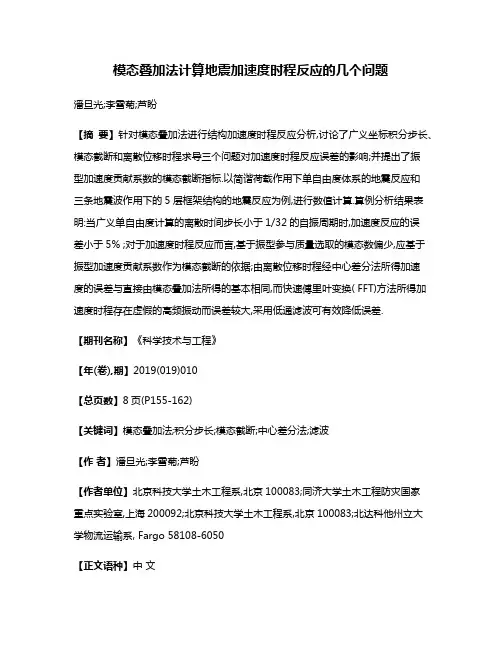

模态叠加法计算地震加速度时程反应的几个问题潘旦光;李雪菊;芦盼【摘要】针对模态叠加法进行结构加速度时程反应分析,讨论了广义坐标积分步长、模态截断和离散位移时程求导三个问题对加速度时程反应误差的影响;并提出了振型加速度贡献系数的模态截断指标.以简谐荷载作用下单自由度体系的地震反应和三条地震波作用下的5层框架结构的地震反应为例,进行数值计算.算例分析结果表明:当广义单自由度计算的离散时间步长小于1/32的自振周期时,加速度反应的误差小于5% ;对于加速度时程反应而言,基于振型参与质量选取的模态数偏少,应基于振型加速度贡献系数作为模态截断的依据;由离散位移时程经中心差分法所得加速度的误差与直接由模态叠加法所得的基本相同,而快速傅里叶变换( FFT)方法所得加速度时程存在虚假的高频振动而误差较大,采用低通滤波可有效降低误差.【期刊名称】《科学技术与工程》【年(卷),期】2019(019)010【总页数】8页(P155-162)【关键词】模态叠加法;积分步长;模态截断;中心差分法;滤波【作者】潘旦光;李雪菊;芦盼【作者单位】北京科技大学土木工程系,北京100083;同济大学土木工程防灾国家重点实验室,上海200092;北京科技大学土木工程系,北京100083;北达科他州立大学物流运输系, Fargo 58108-6050【正文语种】中文【中图分类】TU311.3在地震等复杂荷载作用下结构时程反应计算方法很多[1—4],其中,模态叠加法理论简单、计算效率高而成为最常用的方法。
对于线弹性体系,模态叠加法理论上严密而精确,但少数低阶模态动力反应的解作为结构动力反应解必然存在模态截断误差[5,6]。
为在进行动力反应分析前,预估模态截断所产生的误差,不同学者提出不同指标以选择合适的模态阶数。
振型参与质量[2,7]作为最常用的模态截断依据而被规范和教材所采用。
Wilson[2]在分析振型参与质量比的基础上进一步提出静荷载参与比和动荷载参与比指标,对于地震而言,动荷载参与比和振型参与质量本质上是相同的。

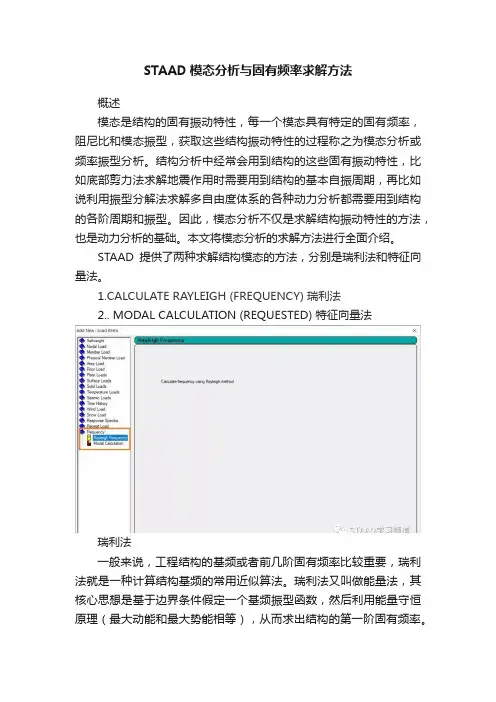

STAAD模态分析与固有频率求解方法概述模态是结构的固有振动特性,每一个模态具有特定的固有频率,阻尼比和模态振型,获取这些结构振动特性的过程称之为模态分析或频率振型分析。
结构分析中经常会用到结构的这些固有振动特性,比如底部剪力法求解地震作用时需要用到结构的基本自振周期,再比如说利用振型分解法求解多自由度体系的各种动力分析都需要用到结构的各阶周期和振型。
因此,模态分析不仅是求解结构振动特性的方法,也是动力分析的基础。
本文将模态分析的求解方法进行全面介绍。
STAAD提供了两种求解结构模态的方法,分别是瑞利法和特征向量法。
1.CALCULATE RAYLEIGH (FREQUENCY) 瑞利法2.. MODAL CALCULATION (REQUESTED) 特征向量法瑞利法一般来说,工程结构的基频或者前几阶固有频率比较重要,瑞利法就是一种计算结构基频的常用近似算法。
瑞利法又叫做能量法,其核心思想是基于边界条件假定一个基频振型函数,然后利用能量守恒原理(最大动能和最大势能相等),从而求出结构的第一阶固有频率。
工程中,常选用构件在重力荷载工况下的静力挠度曲线作为基频振型曲线,而这个挠度曲线越接近实际得出来的基频越准确,当不能判断第一振型样子的时候,需要设置多种工况(比方自重在三个方向的三种工况),在每个工况中使用该命令,频率低者更接近基频。
在STAAD.Pro中,命令CALCULATE RAYLEIGH (FREQUENCY) 用于计算此命令之前的荷载工况在相应于变形方向上的结构近似频率。
在一组荷载的作用下结构将产生位移,程序中将这一位移作为振型,并计算出与该振型所对应的结构自振频率。
因此,这一命令应紧跟于其所在荷载工况的后面给出。
示例:LOADING 1 DEAD LOADSELFWEIGHT Y 1CALCULATE RAYLEIGH FREQLOADING 1 DEAD LOADSELFWEIGHT Z 1CALCULATE RAYLEIGH FREQ在这个例子中,程序将会分别计算荷载工况1和2的瑞利频率,并输出该频率的数值(单位是周/秒)及沿着整体坐标方向的最大挠度数值和所在的节点号。
ansys模态叠加法
ANSYS模态叠加法是一种结构动力学分析方法,其基本原理是将结构的自由振动模态按照一定的比例相加,从而得到结构在外力作用下的响应。
该方法通常用于求解结构的自由振动响应、地震响应以及材料疲劳寿命等问题。
在ANSYS中,模态叠加法可通过建立有限元模型、求解结构的固有频率和振动模态、以及进行模态叠加计算等步骤实现。
具体而言,该方法包括以下步骤:
1. 建立有限元模型:将结构分割成若干个有限元,并对其进行网格剖分和材料属性定义。
2. 求解结构的固有频率和振动模态:在ANSYS中,利用求解器求解结构的固有频率和振动模态。
3. 进行模态叠加计算:将结构的不同振动模态按照一定的比例相加,得到结构在外力作用下的响应。
ANSYS模态叠加法具有计算精度高、计算速度快等优点,可以广泛应用于结构动力学分析和相关工程领域。
- 1 -。

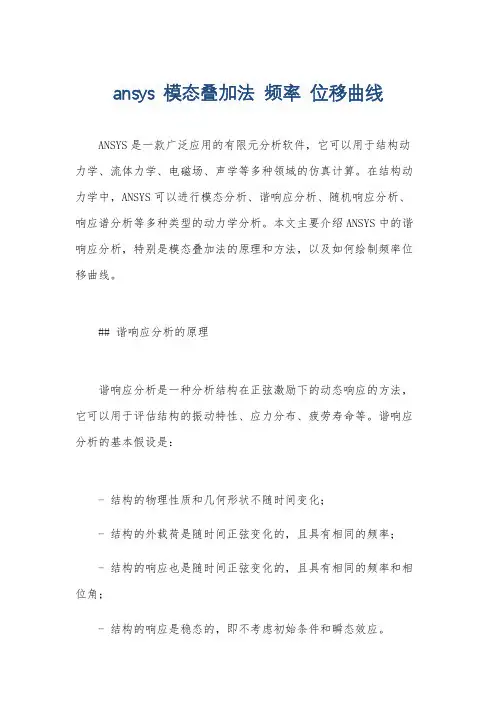

ansys 模态叠加法频率位移曲线ANSYS是一款广泛应用的有限元分析软件,它可以用于结构动力学、流体力学、电磁场、声学等多种领域的仿真计算。
在结构动力学中,ANSYS可以进行模态分析、谐响应分析、随机响应分析、响应谱分析等多种类型的动力学分析。
本文主要介绍ANSYS中的谐响应分析,特别是模态叠加法的原理和方法,以及如何绘制频率位移曲线。
## 谐响应分析的原理谐响应分析是一种分析结构在正弦激励下的动态响应的方法,它可以用于评估结构的振动特性、应力分布、疲劳寿命等。
谐响应分析的基本假设是:- 结构的物理性质和几何形状不随时间变化;- 结构的外载荷是随时间正弦变化的,且具有相同的频率; - 结构的响应也是随时间正弦变化的,且具有相同的频率和相位角;- 结构的响应是稳态的,即不考虑初始条件和瞬态效应。
基于以上假设,结构的运动方程可以表示为:$$[M]\ddot{u}+[C]\dot{u}+[K]u=F\sin(\omega t+\phi)$$其中,$[M]$是结构的质量矩阵,$[C]$是结构的阻尼矩阵,$[K]$是结构的刚度矩阵,$u$是结构的位移向量,$F$是结构的外载荷幅值,$\omega$是结构的外载荷频率,$\phi$是结构的外载荷相位角。
由于结构的响应也是正弦变化的,可以假设:$$u=U\sin(\omega t+\theta)$$其中,$U$是结构的响应幅值,$\theta$是结构的响应相位角。
将上式代入运动方程,并利用三角函数的恒等式,可以得到: $$[-\omega^2[M]+i\omega[C]+[K]]U=F\cos(\phi-\theta)$$其中,$i$是虚数单位,满足$i^2=-1$。
上式是一个复数方程,可以分解为实部和虚部两个方程,分别表示结构的响应幅值和相位角与外载荷频率的关系,即:$$[-\omega^2[M]+[K]]U=F\cos(\phi-\theta)$$$$\omega[C]U=F\sin(\phi-\theta)$$上述两个方程可以用矩阵求解法或者迭代求解法求解,得到结构在不同频率下的响应幅值和相位角,进而可以得到结构的位移、速度、加速度、应力等响应。
探讨木结构古建筑结构模型固有频率的几种计算方法赵鸿铁;张风亮;薛建阳;隋龑;张锡成;马辉【期刊名称】《西安建筑科技大学学报(自然科学版)》【年(卷),期】2012(044)002【摘要】结构的固有频率是研究结构动力性能的最基本参数.采用激振锤人工敲击法和有限元软件模态分析法计算出木结构古建筑结构模型的固有频率,并将二者所得结果进行比较;同时,根据振动台试验,提出了一种计算木结构古建筑固有频率的新方法—振动台试验法,给出了计算简图并提出了此方法在实际试验中可能会遇到的几个问题.通过研究表明:人工敲击法测得振动台试验模型震前的固有频率为2.05 Hz,比地震最大加速度为100 gal震后的固有频率(2.1 Hz)略小;ansys有限元软件模态分析的结构一阶固有频率为2.226Hz,稍微高于激振锤人工敲击法测得结果;由于木结构古建筑构件之间的连续性和互相约束性能较差以及谱曲线放大以后,肉眼读取的数据结果存在一定的误差,可能会导致振动台试验法无法准确的计算出结构固有频率.为木结构古建筑的研究和修缮加固提供参考依据.【总页数】6页(P159-163,176)【作者】赵鸿铁;张风亮;薛建阳;隋龑;张锡成;马辉【作者单位】西安建筑科技大学土木工程学院,陕西西安710055;西部建筑科技国家重点实验室(筹),陕西西安710055;西安建筑科技大学土木工程学院,陕西西安710055;西安建筑科技大学土木工程学院,陕西西安710055;西部建筑科技国家重点实验室(筹),陕西西安710055;西安建筑科技大学土木工程学院,陕西西安710055;西安建筑科技大学土木工程学院,陕西西安710055;西安建筑科技大学土木工程学院,陕西西安710055【正文语种】中文【中图分类】TU366;TU311.1【相关文献】1.古建筑木结构柱础连接力学模型 [J], 王子昂;郭瑞;钱行健;杨睿昕;代健波;何佳勇2.木结构古建筑安全性评估方法的层次分析法模型 [J], 朱晓强3.CFRP材料在古建筑木结构保护领域的适用性探讨——以留园曲溪楼的加固修复为例 [J], 徐恺4.中国木结构古建筑抗震性能的探讨 [J], 卢蓬蓬5.古建筑木结构典型拼合构件抗弯性能计算方法研究 [J], 贾肖虎;淳庆;张承文因版权原因,仅展示原文概要,查看原文内容请购买。
固有频率的计算公式
1. 弹簧振子系统。
- 对于水平放置的弹簧振子(忽略摩擦力等阻力),其固有频率f的计算公式为f = (1)/(2π)√(frac{k){m}},其中k是弹簧的劲度系数,单位是N/m;m是振子的质量,单位是kg。
- 推导过程:根据胡克定律F=-kx(F是弹簧的弹力,x是振子偏离平衡位置的位移),结合牛顿第二定律F = ma(a是加速度),可得ma=-kx,即a =-(k)/(m)x。
对于简谐振动,其加速度a = - ω^2x(ω是角频率),所以ω=√(frac{k){m}}。
又因为f=(ω)/(2π),所以f = (1)/(2π)√(frac{k){m}}。
2. 单摆系统(小角度摆动情况,摆角θ<5^∘近似认为是简谐运动)
- 固有频率f=(1)/(2π)√(frac{g){l}},其中g是重力加速度,g = 9.8m/s^2(在地球表面附近),l是单摆的摆长,单位是m。
- 推导过程:单摆的回复力F = -mgsinθ,当θ<5^∘时,sinθ≈θ(θ用弧度制表示),设摆长为l,x = lθ(x是偏离平衡位置的位移),则F=-(mg)/(l)x。
根据牛顿第二定律F = ma,可得a =-(g)/(l)x,对比简谐运动的加速度公式a = - ω^2x,可得
ω=√(frac{g){l}},再由f=(ω)/(2π),得到f=(1)/(2π)√(frac{g){l}}。
