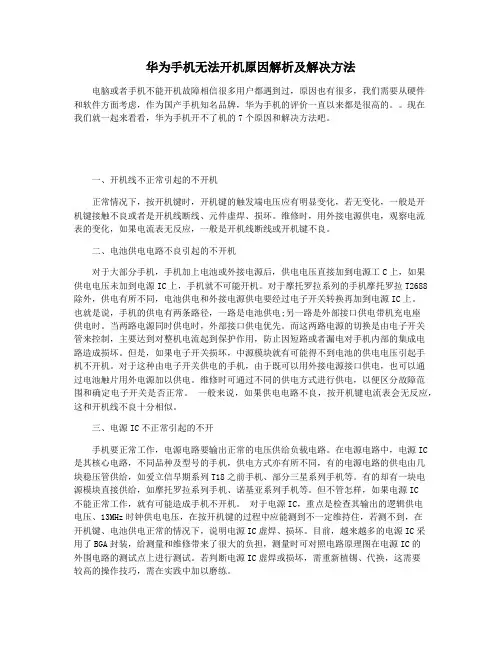

华为手机无法开机原因解析及解决方法电脑或者手机不能开机故障相信很多用户都遇到过,原因也有很多,我们需要从硬件和软件方面考虑,作为国产手机知名品牌,华为手机的评价一直以来都是很高的。
现在我们就一起来看看,华为手机开不了机的7个原因和解决方法吧。
一、开机线不正常引起的不开机正常情况下,按开机键时,开机键的触发端电压应有明显变化,若无变化,一般是开机键接触不良或者是开机线断线、元件虚焊、损坏。
维修时,用外接电源供电,观察电流表的变化,如果电流表无反应,一般是开机线断线或开机键不良。
二、电池供电电路不良引起的不开机对于大部分手机,手机加上电池或外接电源后,供电电压直接加到电源工C上,如果供电电压未加到电源IC上,手机就不可能开机。
对于摩托罗拉系列的手机摩托罗拉T2688除外,供电有所不同,电池供电和外接电源供电要经过电子开关转换再加到电源IC上。
也就是说,手机的供电有两条路径,一路是电池供电;另一路是外部接口供电带机充电座供电时。
当两路电源同时供电时,外部接口供电优先。
而这两路电源的切换是由电子开关管来控制,主要达到对整机电流起到保护作用,防止因短路或者漏电对手机内部的集成电路造成损坏。
但是,如果电子开关损坏,中源模块就有可能得不到电池的供电电压引起手机不开机。
对于这种由电子开关供电的手机,由于既可以用外接电源接口供电,也可以通过电池触片用外电源加以供电。
维修时可通过不同的供电方式进行供电,以便区分故障范围和确定电子开关是否正常。
一般来说,如果供电电路不良,按开机键电流表会无反应,这和开机线不良十分相似。
三、电源IC不正常引起的不开手机要正常工作,电源电路要输出正常的电压供给负载电路。
在电源电路中,电源IC 是其核心电路,不同品种及型号的手机,供电方式亦有所不同,有的电源电路的供电由几块稳压管供给,如爱立信早期系列T18之前手机、部分三星系列手机等。
有的却有一块电源模块直接供给,如摩托罗拉系列手机、诺基亚系列手机等。

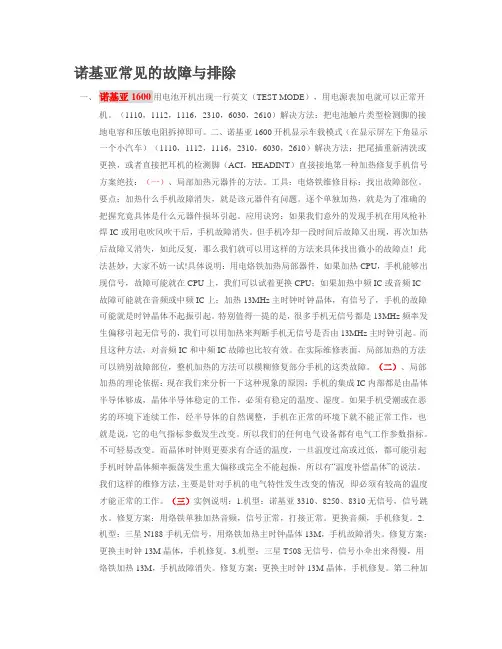

诺基亚常见的故障与排除一、诺基亚1600用电池开机出现一行英文(TEST MODE),用电源表加电就可以正常开机。
(1110,1112,1116,2310,6030,2610)解决方法:把电池触片类型检测脚的接地电容和压敏电阻拆掉即可。
二、诺基亚1600开机显示车载模式(在显示屏左下角显示一个小汽车)(1110,1112,1116,2310,6030,2610)解决方法:把尾插重新清洗或更换,或者直接把耳机的检测脚(ACI,HEADINT)直接接地第一种加热修复手机信号方案绝技:(一)、局部加热元器件的方法。
工具:电烙铁维修目标:找出故障部位。
要点:加热什么手机故障消失,就是该元器件有问题。
逐个单独加热,就是为了准确的把握究竟具体是什么元器件损坏引起。
应用诀窍:如果我们意外的发现手机在用风枪补焊IC或用电吹风吹干后,手机故障消失。
但手机冷却一段时间后故障又出现,再次加热后故障又消失,如此反复,那么我们就可以用这样的方法来具体找出微小的故障点!此法甚妙,大家不妨一试!具体说明:用电烙铁加热局部器件,如果加热CPU,手机能够出现信号,故障可能就在CPU上,我们可以试着更换CPU;如果加热中频IC或音频IC故障可能就在音频或中频IC上;加热13MHz主时钟时钟晶体,有信号了,手机的故障可能就是时钟晶体不起振引起。
特别值得一提的是,很多手机无信号都是13MHz频率发生偏移引起无信号的,我们可以用加热来判断手机无信号是否由13MHz主时钟引起。
而且这种方法,对音频IC和中频IC故障也比较有效。
在实际维修表面,局部加热的方法可以辨别故障部位,整机加热的方法可以模糊修复部分手机的这类故障。
(二)、局部加热的理论依据:现在我们来分析一下这种现象的原因:手机的集成IC内部都是由晶体半导体够成,晶体半导体稳定的工作,必须有稳定的温度、湿度。
如果手机受潮或在恶劣的环境下连续工作,经半导体的自然调整,手机在正常的环境下就不能正常工作,也就是说,它的电气指标参数发生改变。
安卓智能手机常见故障分析及处理方法随着智能手机的普及,使用手机成为我们日常生活中必不可少的一部分。
然而,由于长时间使用和不正确的操作,手机常常会出现各种问题和故障。
在这篇文章中,我将分享一些常见的安卓智能手机故障,并提供相应的处理方法。
1.手机运行缓慢或卡顿:这是最常见的问题之一、主要原因是手机内存不足或运行的应用程序过多。
解决方法包括:-清理手机内存:关闭不使用的应用程序,清理缓存文件和无用的数据。
可以通过在设置中找到“应用程序”或“存储”选项进行操作。
-卸载不使用的应用程序:删除不常用或不需要的应用程序,以释放更多的存储空间。
-更新系统和应用程序:及时更新手机系统和应用程序,以修复软件漏洞和提升性能。
2.电池持续时间短:当手机电池无法持续很长时间时,可能需要做一些优化。
-调整亮度和背景:降低屏幕亮度和使用简单的背景可以减少能耗。
-关闭不需要的功能:关闭蓝牙、GPS、Wi-Fi等不需要的功能,以减少能耗。
-限制后台应用程序:在设置中找到“电池”选项,并限制后台运行的应用程序。
3.手机无法充电:当手机无法充电时,可能是由于充电接口损坏或软件问题。
-检查充电线和充电器:确保充电线和充电器没有损坏,尝试使用其他可靠的充电设备进行充电。
-清洁充电接口:使用细小的刷子或棉签轻轻清洁充电接口,以去除可能的灰尘或污垢。
-软件问题:有时软件问题可能导致手机无法充电。
重启手机或恢复出厂设置可能有助于解决问题。
4.手机经常死机或重启:如果手机频繁死机或重启,可能是由于软件冲突或手机系统问题。
-更新系统和应用程序:及时更新手机系统和应用程序,以修复软件漏洞和提升稳定性。
-清除缓存和数据:有时应用程序的缓存和数据可能会引发问题,可以尝试在设置中找到“应用程序”选项,并清除相应应用程序的缓存和数据。
-恢复出厂设置:如果问题仍然存在,可以尝试恢复出厂设置,但请注意备份重要数据。
5.手机屏幕出现问题:手机屏幕常常会出现触摸失灵、黑屏或闪烁等问题。
手机常见故障解决方案手机常见故障解决方案1、看不到通话记录、信息、图库、便签数据等,无法编辑桌面。
原因分析:“访客模式”被开启。
解决办法:在“系统设置”中关闭“访客模式”。
可告诉顾客“访客模式”的用途及开启“访客模式”会出现的“故障”。
2、看不到通讯录(联系人)原因分析:“联系人”中“显示分类”未勾选手机、SIM卡等。
解决办法:进入“联系人”,点击“菜单键”—>“显示分类”,对显示分类进行设置,如设置为“所有联系人”。
3、不充电及不开机(尤其是一体机)原因分析:很大一部分不充电、不开机是由于匮电(手机过放造成电池越低电量)引起的。
不充电、不开机只是一种假象,只需对电池进行激活即可。
解决办法:用原配充电器对手机进行充电,通常几分钟到十几分钟(有时可能时间会更长一些)即可激活电池。
显示正在充电信息,并可重新开机。
使用充电电流大一点的充电器(确保充电器是正规厂家出品,且充电电流不宜超过1.5A),可加快激活进程。
一体机还可以使用开机键+音量下键7.5秒,重新激活电池。
可告诉顾客正确使用电池的方法:1、不要等电池完全没电了才充电,即避免过放;2、锂电池可随用随充,不用等电池快没电了才充电,同时也要注意不要充太长时间(过充)。
4、拍照发白原因分析:1、手机被ROOT(2013年及以前上市的智能手机,不允许ROOT,ROOT后会造成一些问题,拍照发白为其中之一)。
2、系统原因;3、硬件故障。
解决办法:1、首先输入指令“*#7552#”查看是否被ROOT,若显示结果为“Normal”,而未被“ROOT”,可尝试恢复出厂设置看能否解决。
2、若恢复出厂设置不能解决,以及输入指令“*#7552#”显示为“Looked”或“您的系统被root修改过,已被刷非原装ROM”(手机被ROOT),都需送售后处理。
可告诉顾客ROOT的危害……5、拍照不能存储,提示存储空间不足或不存在。
原因分析:1、手机内存(内部存储空间或SD卡)不够;2、SD未插好;3、SD 卡损坏。
手机故障诊断大全1:屏幕损坏检查与处理:(1)LCD与PCB之间联接器的接触是否良好?可清洗后再安装试试看。
(2)工作电压、时钟、是否正常?是否存在虚焊?(3)软件是否有问题?可再写一次软件试试看:(4)是否LCD质量差?更换LCD。
2:手机进水避免手机进水、受潮。
液体进入手机会严重腐蚀元器件,使手机受到损害。
第一步:关闭手机电源,将手机电池取出。
第二步:用电吹风吹干手机内部的水分,但要注意,在选择风档上只能使用暖风。
在用电吹风吹干手机时,要将温度调至最低,以免机身胶料因为受热而变形。
3:翻盖故障翻盖故障是针对翻盖手机而言的,直板手机不存在这样的问题。
经常翻开机盖,时间长了,容易造成翻盖转接处损坏,这对手机翻盖的坚固程度是一个考验。
而翻盖坚固与否关键在于轴,若轴结实耐用,则出问题的可能性比较小。
双屏手机的设计思路,就是不用翻盖就可以了解到来电的情况,减少翻开机盖的次数。
另外,手机外壳故障除了其本身材料缺陷外,主要是人为因素造成的。
防范措施:喜爱翻盖手机的消费者在购机时,要仔细检查连接轴的强度。
当然,用户在使用过程中,也不要频繁地开关机盖,以免增加翻盖受损的概率。
同时,消费者在购买手机时,应弄清外壳的材料的坚韧性。
另外,平时也要注意对外壳的保护,避免外壳受到撞击、挤压等。
以便在出现问题时,明确责任,避免质量争议。
提醒:外壳、翻盖故障不是特别严重的问题,一般收取人工费50元。
4:死机死机也是令消费者头疼的问题。
死机是由多方面的原因引起的。
平时操作不当会导致死机;手机硬件受损,也可能导致经常性的死机;手机的软件设计问题而导致的死机。
防范措施:用户在使用手机的时候,一定要注意操作,按键速度不宜过快,还应避免短信息轰炸。
消费者对待手机,要轻拿轻放,防止外界震动的影响?"不要让手机进水、防潮,使硬件不受到损害。
对策:对于软件、硬件设计缺陷引起的死机,消费者只能将手机送到客户服务中心进行检修。
而最好的办法是购买品牌机,如诺基亚、三星,摩托罗拉等,毕竟,这些品牌在软件、硬件的设计上,还是可以信赖的。

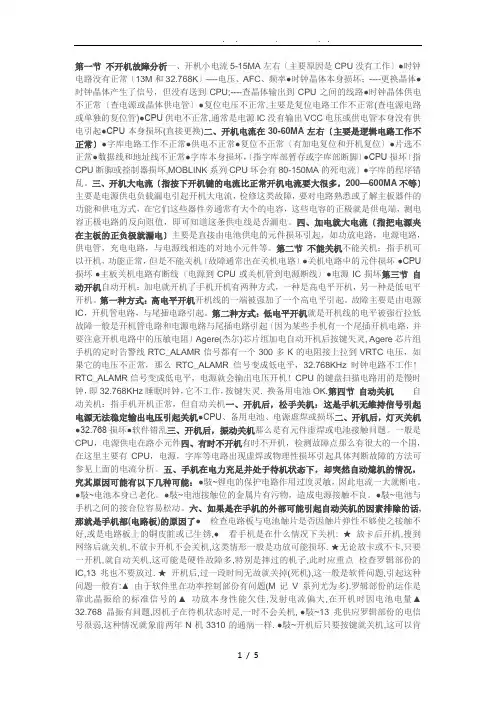

第一节不开机故障分析一、开机小电流5-15MA左右〔主要原因是CPU没有工作〕●时钟电路没有正常〔13M和32.768K〕----电压、AFC、频率●时钟晶体本身损坏;----更换晶体●时钟晶体产生了信号,但没有送到CPU;----查晶体输出到CPU之间的线路●时钟晶体供电不正常〔查电源或晶体供电管〕●复位电压不正常,主要是复位电路工作不正常(查电源电路或单独的复位管)●CPU供电不正常,通常是电源IC没有输出VCC电压或供电管本身没有供电引起●CPU本身损坏(直接更换)二、开机电流在30-60MA左右〔主要是逻辑电路工作不正常〕●字库电路工作不正常●供电不正常●复位不正常〔有加电复位和开机复位〕●片选不正常●数据线和地址线不正常●字库本身损坏,〔指字库部暂存或字库部断脚〕●CPU损坏〔指CPU断脚或控制器损坏,MOBLINK系列CPU坏会有80-150MA的死电流〕●字库的程序错乱。
三、开机大电流〔指按下开机键的电流比正常开机电流要大很多,200—600MA不等〕主要是电源供电负载漏电引起开机大电流,检修这类故障,要对电路熟悉或了解主板器件的功能和供电方式,在它们这些器件旁通常有大个的电容,这些电容的正极就是供电端,测电容正极电路的反向阻值,即可知道这条供电线是否漏电。
四、加电就大电流〔指把电源夹在主板的正负极就漏电〕主要是直接由电池供电的元件损坏引起,如功放电路,电源电路,供电管,充电电路,与电源线相连的对地小元件等。
第二节不能关机不能关机:指手机可以开机,功能正常,但是不能关机〔故障通常出在关机电路〕●关机电路中的元件损坏●CPU 损坏●主板关机电路有断线〔电源到CPU或关机管到电源断线〕●电源IC损坏第三节自动开机自动开机:加电就开机了手机开机有两种方式,一种是高电平开机,另一种是低电平开机。
第一种方式:高电平开机开机线的一端被强加了一个高电平引起。
故障主要是由电源IC,开机管电路,与尾插电路引起。
常见故障分析及维修一.不开机故障现象: 手机加电池或稳压电源,按开机键,均不能正常开机,可以加上稳压电源观察电流:1.加电短路或大电流一般是由VBAT电压与主板负极(GND)不正常通路造成.可以观察电路板上有无人为连焊,锡尖情况,有无明显的烧伤,发黑元件,作相应处理;由VBAT直接供电的元件一般有电源IC,中频IC,音频功放,射频功放,充电电路以及各路供电管.展讯平台(以下简称展讯)的VBAT电压还供到CPU,开机电路,VRTC电路和一些接口座.用"温测法"可以缩定故障范围:将电压调低,加电后,让主板保持大电流状态,找到发热的元件,将之更换,拆下的元件还可以通过测试判断好坏.2.加电有小漏电100MA以下一般由供电管,ESD管,滤波电容或一些连接座引起.可以测试电源IC输出的几路电压有没有被拉低的情况,将对应的器件更换.也可以将加电时间延长,寻找发热器件,将其更换.3.加电后,按开机键无反应常见由电池触点虚焊,开机线路元件损坏,虚焊引起,展讯的VRTC电路也会引起,电池触点虚焊后,导致VBAT电压不能正常到达电源,引起无反应.开机线路一般由开机二极管连接CPU和电源构成,其中二极管负极连接电源和开机键,正极连接CPU,开机键一端接地,这种靠将触发端对地开机的形式称为低电平开机.展讯的开机线路上一般有2~3个分压电阻,开机键要和VBAT电压触发开机,称为高电平开机.正常的展讯机在加电后都有自检过程,电流会从20MA~50MA~0MA变化,自检电流正常的主板,一般可正常开机.VRTC电路虚焊或元件损坏,会引起自检过程中按开机键可以开机,过了自检后,按开机键无反应.4.加电后,按开机键大电流若能开机,则开机后,分别测试各路电压:VMEM2.8V,VDD2.8V,AVDD2.8V,VCORE1.8V, 若不能开机,则可以按开机键,让其有电流反应的时候测试,一般其中有一路电压已经被拉低,找到这一路供电的负载(包括滤波电容和对应的元件),更换处理!例如发现AVDD被拉低,AVDD电压的负载一般只有CPU和对应的滤波电容,可先拆掉滤波电容,加电试一下是不是正常,若仍是大电流,再考虑处理CPU.5.加电后,按开机键短路常见为电源内部短路引起,展讯机开机出发端对地也会引起.6.加电后按开机键,电流从0MA~50\60MA不动, 或者晃动.这种情况一般为软件故障,处理软件有拆机和免拆机两种.7.加电后按开机键,电流在15MA以下这种情况一般表示逻辑电路没有工作,可能因为电源没有输出逻辑供电电压,也可能是CPU虚焊或损坏,判断CPU能正常工作有几个方面:其一,32.768晶体工作正常时,主板加上稳压电源,即可在晶体的两端子用示波器测试到宽带波形;其二,拆下字库,可以在C名称的一行(C3~C9)测到明显变化的线状波形,并有2.8V的幅度;其三,用数据线免拆机升级时可以正常联机;其四,在电源(MT6305的24#)处可以测到1.5V开机维持信号。

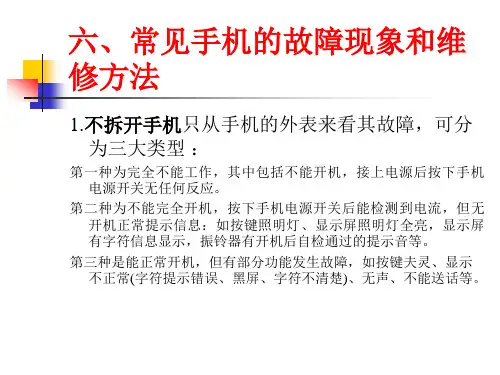

手机不开机故障的分析与检修不开机是手机维修中最常见的故障之一,维修人员在维修一台不开机的手机时,首先要向用户了解引起故障的原因,一般存在以下几种情况:手机摔过、进过水、由于充电引起或正常使用中出现。
通过用户提供的信息,可判断故障范围。
一般摔过的手机,主要检查有没有虚焊,小元件有无摔掉;入水的手机,一般先清洗,再看看有无氧化、发黑的地方;因充电引起不开机的手机,主要检查元件有无击穿、烧坏;正常使用中出现不开机的,主要检查是否电池没电,接触不良引起等。
经过上述初步检查如果还不能判定故障范面,就需要加电试机,观察电流反应,根据电流反应来判定故障范围。
以下是笔者从平时实际维修中总结出来的几种不同的电流反应:一、大电流不开机大电流不开机分为两种:加上电源就出现大电流漏电;按开机键大电流反应。
1.引起大电流不开机故障的原因(1)加电就出现大漏电电流引起此故障的原因一般是手机上直接与B+相连的元件损坏、漏电。
如电源IC、功放、后备电池、电源稳压管、驱动管、对地电容等。
其中功放短路较常见,一般常见于以下几种机型:摩托罗拉T2683、西门子3508、三星A188、爱立信728。
此外,在实际维修中,因主板漏电和尾插漏电引起加电B十对地短路的现象。
如:A288手机靠近尾插右边螺丝孔处,最易因进水而引起板内线路短路的现象;T108手机ZD202漏电引起不开机,中桥C188、南方高科Hi70等国产手机尾插常常对地短路。
(2)按开机键大电流反应引起此故障的原因,一般在电源的负载支路上,而损坏的元件也较多样化,大的元件如CPU、中频IC、音频IC、字库等,小的元件如升压管、滤波电容、电阻等。
摩托罗拉V998常有CPU大电流漏电引起不开机的现象;三星N188和A288多为稳压IC引起大电流不开机的;诺基亚8210、8250系列手机则大多是充电IC、电源和音频IC引起的。
2.维修大电流不开机的方法该故障维修方法有多种,如感温法、分割法、对地阻值法。

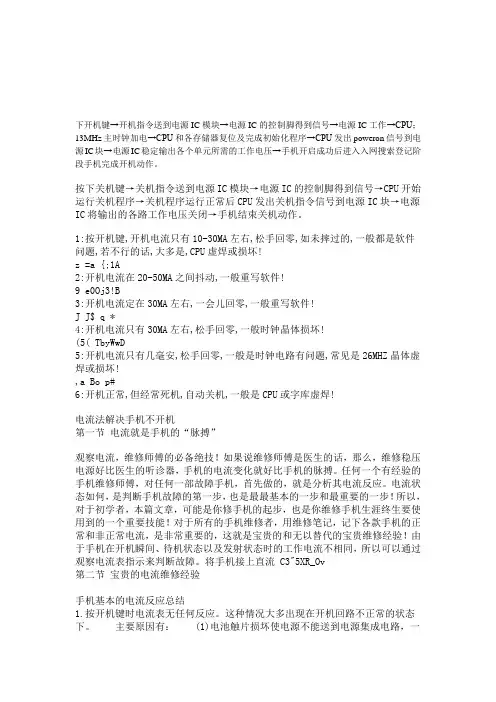

下开机键→开机指令送到电源IC模块→电源IC的控制脚得到信号→电源IC工作→CPU;13MHz主时钟加电→CPU和各存储器复位及完成初始化程序→CPU发出poweron信号到电源IC块→电源IC稳定输出各个单元所需的工作电压→手机开启成功后进入入网搜索登记阶段手机完成开机动作。
按下关机键→关机指令送到电源IC模块→电源IC的控制脚得到信号→CPU开始运行关机程序→关机程序运行正常后CPU发出关机指令信号到电源IC块→电源IC将输出的各路工作电压关闭→手机结束关机动作。
1:按开机键,开机电流只有10-30MA左右,松手回零,如未摔过的,一般都是软件问题,若不行的话,大多是,CPU虚焊或损坏!z =a {;1A2:开机电流在20-50MA之间抖动,一般重写软件!9 e0Oj3!B3:开机电流定在30MA左右,一会儿回零,一般重写软件!J J$ q *4:开机电流只有30MA左右,松手回零,一般时钟晶体损坏!(5( TbyWwD5:开机电流只有几毫安,松手回零,一般是时钟电路有问题,常见是26MHZ晶体虚焊或损坏!,a Bo p#6:开机正常,但经常死机,自动关机,一般是CPU或字库虚焊!电流法解决手机不开机第一节电流就是手机的“脉搏”观察电流,维修师傅的必备绝技!如果说维修师傅是医生的话,那么,维修稳压电源好比医生的听诊器,手机的电流变化就好比手机的脉搏。
任何一个有经验的手机维修师傅,对任何一部故障手机,首先做的,就是分析其电流反应。
电流状态如何,是判断手机故障的第一步,也是最最基本的一步和最重要的一步!所以,对于初学者,本篇文章,可能是你修手机的起步,也是你维修手机生涯终生要使用到的一个重要技能!对于所有的手机维修者,用维修笔记,记下各款手机的正常和非正常电流,是非常重要的,这就是宝贵的和无以替代的宝贵维修经验!由于手机在开机瞬间、待机状态以及发射状态时的工作电流不相同,所以可以通过观察电流表指示来判断故障。
手机常见故障解决方法一、不能开机我们先看一下正常开机需要经过那些处理过程:按下开机键→开机指令送到电源IC模块→电源IC的控制脚得到信号→电源IC工作→CPU;13MHz主时钟加电→CPU 复位及完成初始化程序→CPU发出poweron信号到电源IC块→电源IC稳定输出各个单元所需的工作电压→手机开启成功然后进入入网搜索登记阶段。
根据开机的处理过程,我们可以分析出以下相关部分需进展的检查和处理:.由于手机的开机键使用较频繁,此按键是否接触不良? .电源IC模块虚焊或烧坏?由于该IC的工作电流较大,故它出故障的概率比较高。
.电源IC有无开机信号送到CPU? .电源IC的某一路负载有严重漏电或短路,造成开机电流很大,因此保护关机。
常见的故障点是PA或PA的MOS开关管烧毁。
.CPU相应的管脚虚焊?这是常见的故障点。
.CPU正常工作的三个根本条件是否满足:(a)3V的工作电压;(b)13MHz 时钟;(c)复位电路。
.CPU有无输出poweron信号到电源IC? .初始化软件有错误?重新写软件试试看。
(注意:在检查此类故障时,可采用人为的故障单元别离法,即采用人为跨接法(可用一段短的细漆包线)对电源IC的poweron脚加一电压,假设此时电源IC每一种均能输出正常的电压,那么故障点一般在CPU控制部分或软件,反之故障点在电源IC部分或其负载。
在检查故障时,可以按信号处理过程的方向由前向后检查,也可由后向前检查,还可以从中间某一处开始进展检查,详细方法视详细的情况和手机机型而定。
)二、能开机和关机,但在基站信号强度足够的地理区域不能登记入网该故障也是常见的故障之一。
它涉及到较多的单元。
当接收、发射、频率合成器、BB处理、CPU、软件有问题时,都会造成此类故障。
检查与处理:.天线的接触是否良好?处理方法:用无水酒精清洗,校正天线簧片。
.检查RF和IF频率合成器、RFVCO、IFVCO的工作电压?是否存在虚焊? .检查接收前端的LNA(低噪声放大器)工作点?有无虚焊? .检查RFSAW或IFSAW性能有无变差?有无虚焊?可用100P的电容跨接试试看。
附录2 手机常见故障及处理故障1 不能开机1.1 故障现象描述按下开机键后,手机无任何反应(显示屏不显示、键盘灯不亮、无开机音)。
1.2 故障现象分析有几种情况都可以引起不开机的故障。
①由于手机的开机键使用频繁,所以开机键损坏或接触不良的可能性较大。
②电池电压没有加到手机的电源IC上。
③电源电路中,电源IC是其核心电路,它要产生各路供电电压,输出复位信号使CPU复位,同时,还要输出13MHz晶振的供电电压,若电源IC存在虚焊、损坏的情况,就会造成手机不开机。
④手机的系统时钟一般采用13MHz,13MHz时钟不正常,逻辑电路就不正常,手机不可能开机。
⑤CPU工作不正常,CPU没有给电源模块送去开机维持信号,都会造成不开机。
⑥功放、CPU或其他元件被击穿造成短路时,会造成不开机。
⑦软件问题也会引起不开机故障。
1.3 检查和处理过程①外接电源供电,观察电流表的变化,如果电流表无任何反应,一般是开机键接触不良或者开机线断线。
②检查手机电池与电池簧片直接是否存在接触不良,若存在此种情况,校正簧片。
③外接供电电源至电源IC上,在按开机键的过程中检查其逻辑供电电压、13MHz时钟供电电压,若测不到,则说明电源IC虚焊或损坏。
应该将电源IC重新焊接,或用新的IC替代。
④用示波器测13MHz晶振输出端上的波形,如果无波形则再检测加在晶振上的工作电压,若此电压正常,则说明13MHz晶振损坏。
⑤检测CPU对各存储器的片选信号CE,如果各存储器连片选信号都没有,则说明CPU没有工作,可能是CPU管脚虚焊或者损坏。
应该补焊、重焊或代换CPU。
⑥按开机键有大电流(500mA左右),表明电源部分有短路现象或功放短路。
判断短路部分可采取以下方法:降低供电电压,使电流在200mA左右(不至于扩大故障),加电一段时间触摸电路板上的元件,哪个发热既是损坏的元件。
⑦开机电流为50mA左右,大多是软件或逻辑电路的问题。
检查时,采用人为跨接法(可用一段短的细漆包线)对电源IC的PowerOn脚加一电压,若此时电源IC每一种均能输出正常的电压,则故障点一般在CPU控制部分或软件。
竭诚为您提供优质的服务,优质的文档,谢谢阅读/双击去除GSM手机不开机故障的分析与检修在手机维修工作中,手机不开机的故障是比较常见的,该故障表现出来的现象是:按开机键,手机无任何反应,或按下开机键,手机能开机,但放开开机键,手机关机。
而对于手机不开机故障又可以根据电流表的摆动,把故障分为完全不开机与不完全开机。
不管现象如何,对于这类故障的检修,必须先对手机的开机流程作详细的分析。
一、手机的开机流程手机开机流程涉及电源、逻辑电路、部分的射频电路,因此检修不开机故障应先了解手机的开机流程,手机的开机过程如下图所示:其开机流程的描述为:当按下手机开机键时,一开机触发信号送到电源电路,逻辑电压调节器被启动,输出逻辑电源到逻辑电路;一个专门的电源输出到手机的基准频率时钟电路,给基准频率时钟电路供电,基准频率时钟输出逻辑时钟信号到逻辑电路;电源模块电路输出复位信号到逻辑电路,使逻辑电路清零。
逻辑电路在基准频率时钟信号稳定后开始工作,启动开机程序,若得到软件的支持,逻辑电路输出开机维持信号到电源电路,使电源电路保持电源输出,完成开机。
(对于开机触发电路,它分为高电平开机和低电平开机:开机键一端接地的属于低电平开机;开机键一端接电池电源的属于高电平开机。
)在实际的维修过程中,还须注意开机过程中电流表电流变化,观察这一变化,对维修手机起着重要的作用。
一般情况下,手机正常开机时功放瞬时工作一次,向基部发信号,开机电流一下子跳变到200mA~250mA,实际上此电流就是发射电流;然后回到20mA~30mA,即守候电流。
打电话时发射电流在200mA~300mA之间。
二、手机不开机检修重点不开机故障的检修重点有:(1)、查外接电源的供电情况。
(2)、测电源。
主要包括开机线路电压,维持信号电压,电源Ic输出逻辑电压和时钟电路的工作电压。
(3)、测时钟。
(4)、测复位电路。
(5)、写软件。
(6)、测逻辑电路。
重点检测cpu对各存储器的片选信号ce和许可信号oe。
手机常见故障分析及故障排除汇总一、苹果iPhone常见故障与排除方法1、莫名关机,对方拨打我方电话并未关机。
解决:长按电源键+home键,直到屏幕出现苹果logo为止。
(一般在10秒左右)2、在某些程序中,输入某些文字后,程序秒退。
解决:打开设置,通用,还原键盘字典即可。
3、电话无法播出,无法挂断,被叫时对方接通正常手机无反应,短信也无法发送。
解决:一般出现在使用移动卡的情况下较多,正确设置蜂窝数据后,打开蜂窝数据,让手机与互联网接通一下即可。
4、屏幕界面突然扩大。
苹果iphone手机故障特征为:手机没有信号,没有wifi和蓝牙,不能进系统,拔下充电器就关机等。
苹果维修021-解决:三个手指同时连续点击屏幕三下。
5、点击屏幕会说话。
解决:说明您的手机打开了voiceover功能,快速连续按三下home键。
(也可:设置——通用——辅助功能——关闭voiceover,在这种模式下,下拉屏幕的动作为向屏幕右方拉动即为下拉命令)。
6、打电话没声音,通话需要在免提情况下才能听得见声音。
解决:此种情况一般是手机受潮导致,进入耳机模式。
调节音量大小,看是否有提示(耳机)模式。
可用电风吹热档对着耳机孔与尾部充电孔,进行一段时间的烘干(时间自己把握)。
7、越狱安装了91助手,不想刷机,但是想卸载怎么办?解决:目前最安全最贱到有效的办法,手机安装pp助手(至于添加方法,百度一下吧)。
打开app助手——更多——管理——pxl管理——卸载。
()8、越狱安装了360之后,有些电话就打不进来了。
解决:打开360——拦截记录——拦截方式——只拦截黑名单。
二、Android手机1、手机不开机现象:手机放置一段时间后,突然不开机。
解决方法:充电10分钟后,再确认是否能开机。
电池一体机比如索尼26可尝试按开机键10秒,强制关闭电源后充电一段时间后,再尝试开机;部分手机电池过放后需充电一段时间,电池电压达到手机启动电压时,手机才能开机。
手机开机类常见故障分析方法(一)手机能够正常持续地开机必须具备以下条件:1、电源IC工作正常要使电源IC正常工作必须有工作电压,即电池电压或外接电源电压s有开机角发信号(视手机的具体情况,有高电平或低电平触发信号)加到电源IC上有开机维持信号,开机维持信号来自于CPU,电源IC只有得到开机维持信号后,才能持续地输出各种电压供手机的各部分电路使用。
2、系统时钟正常时钟是CPU有规律地处理数据的基础。
3、复位信号正常CPU刚上电时,其内部各寄存器均处于随机状态,不能正常运行程序,所以,CPU必须有复位信号使CPU 内部各种寄存器清零,从而使CPU开始运行程序,手机中的CPU复位端一般是低电平复位。
4、逻辑电路工作正常逻辑电路主要包括CPU、字库、码片和暂存器等,当CPU满足了电源、时钟和复位信号后,通过片选信号CE与码片、字库、暂存器取得联系,由这些芯片输出CE许可信号,再经过数据总线DA TA BUS与地址总线ADD BUS相互传送数据。
5、软件运行正常软件是CPU控制手机开机与实行各种功能的程序,开机程序是存放于码片与字库内,因此,若软件出错或软件与手机不对版就可能造成不开机。
(二)正常开机过程:按下开机键→开机指令送到电源IC模块→电源IC的控制脚得到信号→电源IC工作→CPU;13MHz主时钟加电→CPU和各存储器复位及完成初始化程序→CPU发出poweron信号到电源IC块→电源IC稳定输出各个单元所需的工作电压→手机开启成功后进入入网搜索登记阶段手机完成开机动作。
(三)正常关机过程:按下关机键→关机指令送到电源IC模块→电源IC的控制脚得到信号→CPU开始运行关机程序→关机程序运行正常后CPU发出关机指令信号到电源IC块→电源IC将输出的各路工作电压关闭→手机结束关机动作。
(四)常见故障特征:①按开机键无电流反应,说明电源供电部分不正常,应重点检查电源供电线路上元器件。
②按开机键有20mA~50mA电流,然后返回0mA,说明电源部分基本正常,重点检查13MHz主时钟电路,AFC电压(通常为1.5V左右)、逻辑电路等。
在实际维修中,以电源IC、CPU、版本、暂存器虚焊,13MHz晶振、VCO无工作电源的居多。
③按开机键有20mA~50mA电流并能稳住,说明硬件已经工作,但电流偏小,软件自检不过关,多为存储器电路或软件不能正常运行,可重写软件或用正常的带有资料的字库或码片加以更换、加焊CPU等。
另外有些机型,按开机键后有5-50mA之间的电流反应并停留数秒后返回0mA,多是32.768kHz时钟信号不正常。
④按开机键有100mA~150mA电流,但马上掉下来,说明逻辑电路部分能通过自检,是逻辑电路出现故障。
重点检查CPU、字库、码片是否虚焊或接触不良,如电源IC有无输出复位信号到CPU及存储器有无得到复位信号,另外就是检查软件资料是否丢失或程序错乱等。
⑤按开机键有100mA~150mA电流并保持不动,多为电源IC虚焊或损坏、软件出错引起。
⑥按开机键可以开机,但松手后关机,通常为维持信号或软件有问题,判断方法是:按开机键手机寻找网络后,松手即关机,是维持信号有问题;按开机键手机寻找网络后自动关机为软件问题。
另外,有可能是开机键下主板元器虚焊导致松手后断电关机;还有就是时钟电路(包括13MHz、32.768KHz频率是否偏移)及逻辑电路虚焊导致。
⑦加电即有大电流,说明机内有短路现象,重点检查电源IC、CPU、功放等是否短路,可断开功放供电通路上的元件,观察是否还有大电流。
若无,可判断为功放损坏;若仍有大电流,则检查电源IC及其各供电电路相关负载。
用手触模相关元件是否发烫来判断哪个元件损坏。
⑧加电自动开机,说明开机线路有故障,重点检查外插电触发开机方式相关电路、充电触发开机方式相关电路、开机触发端有无漏电现象。
(五)常见故障现象:1、三星T108手机只有插上充电器按开机键才能开机?分析(可能原因):①开机保护二极管D101内部的一个二极管坏导致,(D101的#3与#2间的电压差不应于0.6V);②D101#3脚到开机键(或U802#2)断线;或开机键到电源正极断线;或开机键失效;③U107损坏,插入数据线才能开机,数据线内部将电源正极与尾插#18(DCVOLT)短接,从而导致D101导通保持开机。
2、三星T108手机按开机键键盘灯闪亮一下,电流反应为0mA~60mA~50mA~220mA~0mA不开机?分析(可能原因):①软件故障,重写软件无效;(判断码片是否下工作的方法:不插卡在开机状态下输入“*2767*2878#”手机复位关机后再按开机键,如果码片工作正常,手机有蓝灯在闪烁,约为15秒后开机,如果按开机键直接开机就证明码片没有工作。
)②插入充电器测U107#3电压为充电器输出电压正常,#1电压也正常,#4低电平有效,#6电压正常,#5电压无(不正常),测Q101充电管#1、2、5、6正常,则说明U107#5与Q101#1、2、5、6断线。
注意:U107#5与Q101#1、2、5、6断线也会出现假充电现象(拆掉U107会无法开机)。
3、三星T108手机自动充电(假充电)和不充电?分析(可能原因):①U105漏电,导致其#5无高电平(低电平时表示处于充电状态),#3、4脚导通,RTC3V3供电会由U105#3、4加到DCIN端,CPU检测到错误的充电信号,更换U105后故障排除;(自动充电故障)②能正常开机后,D101损坏导致其#1、2或3脚短路;(自动充电故障)U105#4电压大于1V时,CPU做出充电指示。
③D100二极管一端到U105#3断线,导致无RTC-3V3供电到U105#3脚,从而CPU无法识别到DCIN充电信号;(不充电故障)④尾插CN202-1#18脚到R116断线或R116到U105#2脚断线,从而CPU无法识别到DCIN充电信号;(不充电故障)⑤Q101损坏,使得Q101#1输出电压不足,或U107损坏其#1输出电压偏低,导致充电输入端VBA TT+不足;(充电充不满故障)⑥R113阻值为100KΩ,R113脱落导致自动充电,更换该电阻后正常。
(自动充电故障)4、三星T108手机充电后不能开机?(按开机键电流上升到50mA后归0)分析(可能原因):①ZD202、ZD203是并联在尾插接口的保护压敏器件,手机是通过尾插数据线和电脑进行通信的,ZD202、ZD203由于充电时电压过高击穿漏电造成数据线对地漏电,从而引起不能开机,处理方法:拆除ZD202、ZD203即可。
(此情况下仍可以插数据线写软件)②手机可以插数据线写软件但不能开机,可能是开机程序初始化无法正常通过,可以写软件说明字库片选信号和系统复位信号是好的,以下几个重要信号注意关注:A、SIMPWDN_BOOT卡控制信号(R409处可测到)为高电平时正常,尾插漏电被拉低会引起不开机;B、GP104_MSIZE信号(R428处可测到)为高电平时正常,低电平时不开机;C、GP102_EXTPROC信号(R429处可测到)为低电平时正常,高电平不开机。
③软件资料造成,T108拆除码片后可以开机,拆下码片重写资料后装回正常。
5、三星T108手机可以写软件不能开机?分析(可能原因):①(三星T108按开机键电流上升到80mA后下降到40mA松手归0)用镊子短路码片的#5、6脚(短路此两脚相当于拆除码片)现象依旧,再测电池电压检测电路和的电池分压电阻R119,当按住开机键测R119的一端电压低于2.2V,另一端也无B+电压。
原理分析:三星T108、D418手机是采用智能化电池过压、欠压保护电路功能,当手机电压低于3.3V电压时不能开机,从而保护电池电压不至于完全用完或放尽,而导致充不了电现象。
当手机电压高于4.8V电压时,手机也不能开机,从而实现保护手机功能,不会因为电池电压过高而损坏手机。
从以上原理可以分析出来T108、D418手机电池电压检测电路出现异常也会造成不开机现象。
②(三星T108加电按开机键,电流为50mA左右)CPU周围接口电路不正常引起能写软件而不开机,如翻盖控制电路、电量检测电路等。
③(三星T108充电后造成可以写软件不能开机)拆除尾插压敏电器件ZD202、ZD203即可。
(三星E708手机能写软件但不能开机:电流上升到30mA停顿一下回零)翻盖电路出现故障会使手机在调用并运行开机程序时出错,导致开机程序不能执行完毕。
检查发现霍尔元件U600已损坏,更换后故障排除。
6、三星T108手机不能正常开机?分析(可能原因):①(加电按开机键电流上升至20-30mA,不能开机)首先检查13MHz线路,用示波器测U500#3脚无13MHz输出,测其#4脚无XVCC(3V)电压供电,而测U502#8脚却有XVCC供电,说明U502#8到U500#4线路上元件故障或断线现象,仔细观察发现R500(阻值为10Ω)一端发黑断线;②(进水不开机软件无法写入)尾插或其排阻R211、R212漏电引起,更换尾插或拆除排阻即可;③(摔过手压CPU可以开机,拆下或更换CPU后又不开机,电流只有10mA)应是13MHz信号未送到CPU,使CPU无工作必须的主时钟引起不开机,飞线CPU的#F13脚到C509下端再装回CPU开机正常,故障排除。
④(开机电流表现为60mA-80mA停止不动,松手归零)一般是字库软件出错,写软件后OK。
⑤(进水不开机)拆除压敏电阻ZD202后OK。
⑥(难开机)更换复位IC(U103)和C108后OK。
U103#1与#2应有一定的延迟(用示波器测)⑦(按开机键时绿灯亮电流在60mA左右不开机,松手再按下开机键时手机才能开机,开机后拨打电话正常)更换充电控制管U107后正常。
⑧(用稳压电源4V以上就可以开机)因为B+电压通过分压电阻R119、R122取样后送给CPU的#M14脚作为电量检测电压,正常时为1.9-2.0V,R119阻值为82KΩ,R122为100 KΩ,这两个电阻损坏或变值会导致取样电压偏低,严重时会造成不开机,即使能开机也会引起“低电告警”的故障。
⑨(不开机电流在30mA-80mA)一般情况下,开机30mA不到80mA时,说明CPU已工作,13M也已到CPU,此时CPU开始扫描地址线,读取版本时的资料到暂存区,但不能读取信息,所以80mA就回落了,如果不回落就证明地址线是好的,可能是CPU或字库虚焊,还有就是软件。
a.能连机不能写资料,重植版本,再写;b.不能连机,看32.768晶体好坏;c.可以写不开机,为软件不能运行,检查码片。
⑩(严重摔过,加电按开机键,指示灯常亮,电流为40mA,松手回零)CPU 没有具备开机必要条件,小心拆下CPU重植装回试机电流变为40mA-80mA-50mA定住,可能是软件还有问题,再取下字库重植装回后开机正常。
