qurtusii 10位计数器

十进制计数器设计十进制计数器设计一、实验目的：熟悉Quartus II的Verilog文本设计流程全过程，学习十进制计数器的设计、仿真，掌握计数器的工作原理。

二、实验原理：计数器属于时序电路的范畴，其应用十分普遍。

该程序设计是要实现带有异步复位、同步计数使能和可预置型的十进制计数器。

该计数器具有5个输入端口（CLK、RST、EN、LOAD、DATA）。

CLK输入时钟信号；RST起异步复位作用，RST=0，复位；EN是时钟使能，EN=1，允许加载或计数；LOAD是数据加载控制，LOAD=0，向内部寄存器加载数据；DATA是4位并行加载的数据。

有两个输出端口（DOUT和COUT）。

DOUT的位宽为4，输出计数值，从0到9；COUT是输出进位标志，位宽为1，每当DOUT为9时输出一个高电平脉冲。

RST在任意时刻有效时，如CLK非上升沿时，计数也能即刻清0；当EN=1，且在时钟CLK的上升沿时刻LOAD=0，4位输入数据DATA被加载，但如果此时时钟没有上升沿，尽管出现了加载信号LOAD=0,依然未出现加载情况；当EN=1,RST=1,LOAD=1时，计数正常进行，在计数数据等于9时进行输出高电平。

三、实验任务：在Quartus II上将设计好的程序进行编辑、编译、综合、适配、仿真，从时序仿真图中学习计数器工作原理，了解计数器的运行情况及时钟输入至计数器数据输出的延时情况。

四、实验步骤：（一）、建立工作库文件和编辑设计文件任何一项设计都是一项Project（工程），而把一个工程下的所有文件放在一个文件夹内是一个非常好的习惯，以便于我们整理，利用和提取不同工程下的文件，而此文件夹将被EDA软件默认为Work Library（工作库），所以第一步先根据自己的习惯，建立个新的文件夹。

（1）新建文件夹：在盘建立并保存工程，将文件夹取名Jishuqi。

（2）输入源程序：打开Quartus II，选择菜单File→New→DesignFiles→VerilogHDL File→OK(如图1所示)。

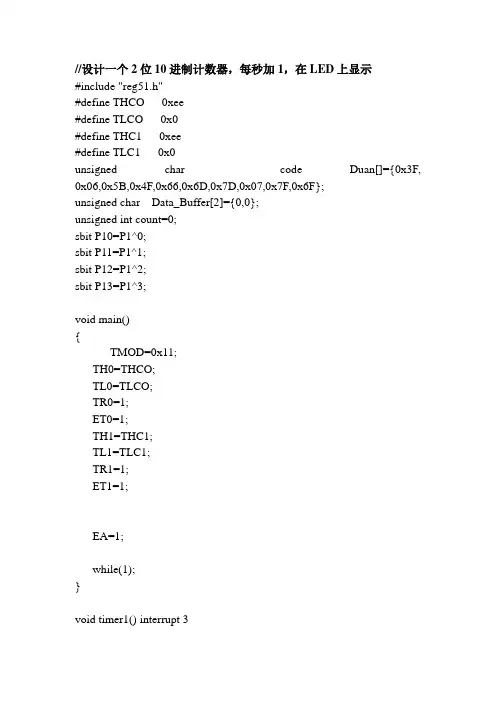

//设计一个2位10进制计数器，每秒加1，在LED上显示#include "reg51.h"#define THCO 0xee#define TLCO 0x0#define THC1 0xee#define TLC1 0x0unsigned char code Duan[]={0x3F, 0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};unsigned char Data_Buffer[2]={0,0};unsigned int count=0;sbit P10=P1^0;sbit P11=P1^1;sbit P12=P1^2;sbit P13=P1^3;void main(){TMOD=0x11;TH0=THCO;TL0=TLCO;TR0=1;ET0=1;TH1=THC1;TL1=TLC1;TR1=1;ET1=1;EA=1;while(1);}void timer1() interrupt 3{static unsigned char Bit1;TH1=THC1;TL1=TLC1;count++;if(count>200){count=0;Bit1++;if(Bit1>99)Bit1 = 0;Data_Buffer[0]=Bit1/10;Data_Buffer[1]=Bit1%10; }}void timer0() interrupt 1{static unsigned char Bit=0;TH0=THCO;TL0=TLCO;Bit++;if(Bit>=2)Bit=0;P1|=0x0f;P0=Duan[Data_Buffer[Bit]]; switch(Bit){case 0: P10=0;break;case 1: P11=0;break;}}实验5思考题#include "reg51.h"#define THCO 0xee#define TLCO 0x00#define THC1 0xee#define TLC1 0x00unsigned char code Duan[]={0x3F, 0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};unsigned char Data_number[4]={1,2,3,4};unsigned char Data_time[2]={0,0};sbit P10=P1^0;sbit P11=P1^1;sbit P12=P1^2;sbit P13=P1^3;sbit key=P3^2;int mode=0,Bit1=0,Bit=0;void main(){TMOD=0x11;TH0=THCO;TL0=TLCO;TR0=1;ET0=1;EX0=1;IT0=1;TH1=THC1;TL1=TLC1;TR1=0;ET1=1;EA=1;while(1);}void tans_mode() interrupt 0 {int t;if(key==0){for(t=0;t<1000;t++);if(key==0){while(!key);mode++;if(mode==3)mode=0;Bit=0;if(mode==2){TR1=1;Bit1=0;}else{TR1=0;}}}}void timer1() interrupt 3{static unsigned int count=0;TH1=THC1;TL1=TLC1;count++;if(count>200){count=0;Bit1++;if(Bit1>99)Bit1=0;Data_time[0]=Bit1/10;Data_time[1]=Bit1%10; }}void timer0() interrupt 1{TH0=THCO;TL0=TLCO;P1=0x0f;if(mode==0){P0=Duan[0];}if(mode==1){Bit++;if(Bit>=4)Bit=0;P0=Duan[Data_number[Bit]]; }if(mode==2){Bit++;if(Bit>=2)Bit=0;P0=Duan[Data_time[Bit]];}switch(Bit){case 0: P10=0;break; case 1: P11=0;break; case 2: P12=0;break; case 3: P13=0;break; }}。

十进制计数器概述十进制计数器是一种可用于计数或记录十进制数字的设备或电路。

它通常由多个计数单元组成，每个计数单元可以表示一个十进制数位。

在计算机科学和电子工程中，计数器是一种基础的组件，用于各种应用，包括计时、频率分频和数据传输等。

在本文中，我们将介绍十进制计数器的基本工作原理、常见的实现方法以及应用场景。

工作原理十进制计数器是基于二进制计数器的改进版本。

二进制计数器由多个触发器组成，每个触发器可以对应一个二进制位，依次表示2的幂次方（从右向左）。

十进制计数器引入了各位进位的概念，允许在每个计数单位溢出之后将进位传递到下一个单位。

这样，每个计数单位表示0-9之间的数字，当计数溢出到9时，进位将传递到下一个单位，当前单位将重置为0。

实现方法二进制计数器的十进制转换一个简单的方法是将二进制计数器的输出转换为十进制。

例如，对于4位二进制计数器，输出为4个二进制位，可以将这4个二进制位转换为0-9之间的十进制数字。

这种方法的主要缺点是需要进行二进制到十进制的转换，速度较慢，并且实现复杂。

BCD（Binary-Coded Decimal）计数器BCD计数器是一种专门为实现十进制计数而设计的计数器。

BCD计数器使用BCD码来表示十进制数字。

BCD码是一种二进制表示方法，将每个十进制数字分别表示为四个二进制位组成的码。

BCD计数器通过改变BCD码来表示不同的十进制数字。

当计数溢出时，BCD计数器将相应的BCD码重置为0，并将进位传递到下一个计数单位。

预设十进制计数器预设十进制计数器是将计数器的初始值预设为一个特定的十进制数字。

该计数器每次计数时按照预设值进行递增或递减。

当计数溢出或下溢时，预设十进制计数器将相应的数值重置为预设值。

预设十进制计数器可以通过硬件设置或者通过编程来实现。

它具有灵活性和可编程性，可以根据需要设置任意的初始值和增量。

应用场景十进制计数器广泛应用于各种计数和记录场景，包括：•时钟和计时器：十进制计数器可以实现时钟和计时器功能，例如用于显示时间、计算时间间隔等。

十进制计数器简介十进制计数器是一种常见的计数器类型，用于在电子设备和计算机中记录和显示数字。

它由一组数字显示单元和逻辑电路构成，能够按照十进制系统的规则进行计数。

本文将介绍十进制计数器的工作原理、应用领域以及常见的实现方法。

工作原理十进制计数器的工作原理基于十进制数字系统。

十进制系统是一种计数和计量的方法，使用0-9这10个数字，每个数字的值代表了一定的数量。

十进制计数器通过逐个增加计数器中的数字，从0递增到9，然后再回到0，形成一个循环。

十进制计数器通常由多个数字显示单元组成，每个显示单元可以显示一个数字。

例如，一个四位的十进制计数器可以显示0至9999的数值。

计数器中的逻辑电路能够根据当前的计数值控制各个显示单元的状态，使其按照正确的顺序显示相应的数字。

应用领域十进制计数器在很多领域都有广泛的应用，特别是在计算机技术和电子设备中。

以下是一些常见的应用领域：1. 计算机在计算机中，十进制计数器用于记录和控制程序的执行次数、计时器和时钟。

例如，计算机中的时钟电路经常使用十进制计数器来实现时间的计算和显示。

2. 电子设备在许多电子设备中，如数字电子表、计算器、计数器、时钟等，都使用了十进制计数器。

它们能够以人类可读的方式显示数字，方便用户进行数值的输入和查看。

3. 工业自动化在工业自动化领域，十进制计数器可以用于对生产线上的产品数量进行计数和控制。

当计数器达到预设的数量时，可以触发相应的操作，如停止生产线或自动分拣产品。

4. 计量仪器在科学实验和工程测量中，十进制计数器被广泛用于记录和显示测量结果。

例如，在温度计、压力计、计时器等仪器中，都使用了十进制计数器来显示测量的数值。

实现方法十进制计数器可以使用不同的电子元件和逻辑电路进行实现。

以下是一些常见的实现方法：1. 逻辑门电路通过组合逻辑门电路，可以实现简单的十进制计数器。

例如，使用4个D型触发器和若干个与、或、非门，可以构建一个四位的十进制计数器。
