细水雾灭火系统方案设计说明书一、系统设计说明：1．系统形式：按火灾危险等级及防护空间、保护对象的特点，本通信机房设计选用高压、分区应用式、开式、泵组式组合分配细水雾灭火系统。
2．设计基本参数本设计的管道布置原则上参考广东省地方标准DBJ/T15-41-2005《细水雾灭火系统设计、施工及验收规范》、DB21/1235-2003《中、低压单流体细水雾灭火系统设计、施工及验收规范》、GB50219-95《水喷雾灭火系统设计规范》、GB50084-2001《自动喷水灭火系统设计规范》、GB50116-98《火灾自动报警系统设计规范》、NFPA750《Standard on Water Mist Fire Protection Systems，1996 Edition》等设计规范要求。
规范上规定了细水雾系统中喷头的设计基本原则，喷头的计算和设计必须根据保护区的特点进行配置，其中需要确定的因素有：①喷头间最大间距：②喷头距墙最大距离③喷头最小间距④细水雾系统喷头排列方式在计算喷头在房间布置之方向上，间距如下：格子型布置之长度方向上之喷头间距＝房间长度/沿着房间长度部分之喷头数。
喷头距长度方向上端墙距离：距离墙最近之喷头，距离不得大于格子型布置之长度方向上喷头间距的一半。
喷头距端墙距离≦格子型布置长度方向喷头间距/2规范上建议的喷头间距均不大于3.0m，并很少小于1.5m。
本设计中的喷头间距均采用2.5m*2.5m，呈正方形布置。
喷头距墙的距离采用安全系数比较高的系数，一般≦1.5m，喷头布置方式和各种间距详见“喷头平面布置图”。
5、6、7、8层管网布置完全相同。
3．灭火分区分区原则●根据设计规范规定，细水雾灭火系统的单个防护区面积不宜超过500m2，容积不宜超过2000m3；●为减少没发生火灾区域的不必要的水渍损失，各独立房间应尽量分区进行保护；●按上述分区原则，各灭火分区数量见下表。
4．细水雾灭火系统的主要设计指标5．火灾报警系统火灾报警系统按《火灾自动报警系统设计规范》进行设计。
高压细水雾灭火系统操作规程高压细水雾灭火系统是一种先进的灭火设备，其操作规程对于保障人员安全和灭火效果起到至关重要的作用。
本文将对高压细水雾灭火系统的操作规程进行详细介绍，以便于大家更好地了解和运用。
一、高压细水雾灭火系统的基本原理高压细水雾灭火系统是一种基于水雾灭火技术的设备，它通过高压泵将水经过增压、雾化等处理后喷出，形成一种类似于烟雾的细水雾，从而达到灭火的效果。
这种灭火方式具有响应速度快、灭火效果好、消耗水量低等优点，尤其适用于一些特殊场合，如机房、文物保护区等。
二、高压细水雾灭火系统的操作规程1、启动前的准备工作在启动高压细水雾灭火系统之前，必须做好以下准备工作：（1）检查系统的接线、电源、水源等设备是否正常，确保系统能够正常运行；（2）检查水泵、电机、电器、管路、喷嘴等设备是否完好，确保系统的安全性和可靠性；（3）清理喷头及管路，确保水雾喷射畅通无阻；（4）检查水源是否充足，确保系统能够持续供水；（5）确认灭火区域的安全状况，做好防护措施，确保人员安全。
2、启动系统启动高压细水雾灭火系统时，应按照以下步骤进行：（1）按下启动开关，启动高压泵；（2）打开系统的水源，供水正常后，将开关调至灭火状态，使高压水雾喷射到火源处；（3）按照预定的灭火方案和灭火区域的情况，调整喷头、喷雾角度、水雾密度等参数，确保灭火效果最佳。
3、停止系统在灭火任务完成后，应按照以下步骤停止系统：（1）将开关调至关闭状态，关闭高压泵；（2）关闭水源，停止供水；（3）清洗喷头和管路，保持设备的清洁卫生；（4）检查设备的状况，及时进行维护保养。
三、高压细水雾灭火系统的注意事项1、在使用高压细水雾灭火系统时，必须遵守系统的操作规程和安全操作标准，确保人员的安全。
2、在启动高压细水雾灭火系统之前，必须进行系统的检查和维护保养，确保设备的安全性和可靠性。
3、在调整喷头、喷雾角度、水雾密度等参数时，应根据实际情况进行调整，确保灭火效果最佳。
Danfoss Semco Sem-Safe高压细水雾灭火系统操作和维护手册公司地址：上海市小木桥路680号9#楼2F电话：021-********传真：021-********前 言上海同泰火安科技有限公司认为在设备周围的工作人员的安全是最重要的。
在对设备进行任何操作和维护以前请阅读以下注意事项：1．请接受所有建议，并对所用设备建立相应的防范措施。
2．所有操作和维护须由专业人员进行操作。
3．在安装、使用前请认真阅读该手册并按该手册操作。
4．若有任何问题，请向相关技术人员咨询。
5．维护、检修前请联系上海同泰火安科技有限公司技术人员。
公司联系电话：021-********传真：021-********1、Sem-Safe高压细水雾系统简介1.1 概述高压细水雾灭火系统利用水作为灭火介质，采用特殊的喷头在特定的压力工作下（通常为10MPa）将水流分解成细小水滴进行灭火的一种固定式灭火系统，具有高效、经济、适用范围广等特点，已成为替代哈龙灭火系统的重要技术，具有广泛的应用前景。
丹麦Danfoss Semco公司是世界五百强企业Danfoss集团旗下的消防设备公司，是国际上既具有细水雾系统研发能力，又具有系统关键设备生产能力的供应商，是欧洲细水雾产品研发及工程应用的领先者。
Danfoss Semco Sem-safe高压细水雾产品已通过了挪威DNV、英国Lloyd’s、加拿大ULC、美国ABS、UL、FM和中国国家固定灭火系统检验检测中心、中国船级社CCS等国内外权威机构的认证，广泛应用于交通、电力、通讯、图书档案、金融、船舶等领域。
上海同泰火安科技有限公司是Danfoss Semco Sem-Safe高压细水雾产品在中国的系统集成商。
上海同泰火安科技有限公司是美国消防协会（NFPA）及国际细水雾协会（IWMA）的会员单位，参与编写了浙江、北京细水雾地方规范和国家细水雾灭火系统技术规范，在细水雾灭火试验、性能化工程设计、产品配套等方面具有丰富经验。
前言首先非常感谢阁下使用本公司的产品：本公司生产的高压微雾加湿系统能够为广大用户提供多种规格配置及全面的功能，请在使用本公司产品前，先仔细阅读本说明书。
本公司生产的高压微雾加湿系统是特别针对用户在投资传统加湿设备时面临的投资大，运行成本高，维护工作量大等系列的问题，在吸收消化国内外同行业机组性能及优点上进行开发的新产品。
本机组可根据客户要求需求，集成多个工作控制系统，包括恒压供水系统，缺水保护系统，水质过滤系统，湿度多路控制系统，电机综合保护系统，自动排水系统，水加热系统。
本机组具有良好的集成性，安装使用方便，快捷。
特别适合纺织、卷烟、印刷电子制造、汽车喷涂等产业及需要加湿，恒湿的企业。
湿度多路控制系统，可以精确控制多个单元区域的湿度，以满足用户不同生产工序对湿度的要求。
水加热及电气控制系统，可以保障用户在低温时系统良好的喷雾状态。
我们将以完善的售前、售中、售后服务体系，良好的产品信誉及多元化的加湿微雾解决方案竭诚为您服务。
欢迎您致电垂询：高压微雾加湿系统操作指南：1. 先打开机组箱体，检查电气接线端子有无松动或脱落，以防在运输过程中线头松动或脱落。
2. 检查高压水泵各部分管路有无松动，水泵是否缺油，确认后向机组水箱注水，水满后请检查水箱和各接头是否有渗漏现象。
3. 连接好三相四线电源进线。
（电机正反转都可以正常工作）4. 合上断路器，检查电源指示灯是否工作。
5. 先把手动—自动旋钮开关扭向手动位置，看高压水泵是否能直接启动，看工作指示灯是否在工作。
6. 如缺水鸣蜂器鸣叫，请检查水箱是否缺水，此时整个工作电路断电以确保机组安全。
请注意，当主机刚开始工作时，鸣蜂器是鸣叫的，水位高于水位开关后机组即正常工作.７、不要试图更改已有的电气控制电路的结构，以防触电事故发生或使机组受到损坏。
８、务必定期检查水泵的机油，并更换之，以确保水泵能够长期无故障运行。
目录系统组成………………………………………………………………………………安装前准备……………………………………………………………………………水电供应………………………………………………………………………………主机安装………………………………………………………………………………设备原理………………………………………………………………………………电路原理………………………………………………………………………………水系统原理……………………………………………………………………………主机分解图……………………………………………………………………………操作维护说明…………………………………………………………………………喷嘴堵塞后清洗方法…………………………………………………………………高压水泵………………………………………………………………………………高压电磁阀……………………………………………………………………………水过滤器………………………………………………………………………………主机工作原理…………………………………………………………………………常见故障及其解决方法………………………………………………………………常见故障………………………………………………………………………………控制系统故障…………………………………………………………………………湿度显示故障…………………………………………………………………………主机震动………………………………………………………………………………维护保养………………………………………………………………………………技术规格和参数………………………………………………………………………保修卡…………………………………………………………………………………一、系统组成本机组有一到三个出水口，可带10—400个喷嘴，本机需要连接的出水管数目和喷嘴个数以及设置需根据实际情况设定，具体配置请联系我们的销售人员。
1.概述细水雾灭火系统适用A类、B类、C类及带电设备的火灾，但不能直接应用于有遇水即发生爆炸或发生化学反应产生有害物质等材料的场合，如锂、钠、钾、镁、钛、锆、铀等金属或其化合物；也不能直接应用于有低温液化气体的场合（如液化天然气）。
该系统具有对环境无污染，对人体无害和良好的灭火效能等特点；作为“绿色”工程的灭火系统，达到环保要求必将造福人类，获得巨大的社会效益。
2.系统结构该系统是由一套灭火装置对多个保护区实施消防保护的组合分配灭火系统，其系统设计用量必须满足最大保护区的消防保护需要。
系统示意图如下：4系统控制方式及动作流程4.1系统控制方式该系统具有自动启动控制、电气手动启动控制、应急启动控制三种控制方式。
4.1.1自动启动控制将火灾报警灭火控制器、水泵控制柜的控制方式均设为“自动”方式：系统即处于自动灭火控制状态，当保护区出现火情时，火灾探测器将火灾信号送往火灾报警灭火控制器，火灾报警灭火控制器发出声、光报警信号，同时发出灭火指令打开相应保护区的选择阀和泵组，向相应保护区喷射细水雾实施灭火。
确认火灾扑灭后，按下火灾报警灭火控制器上的复位按钮，即可关闭选择阀和泵组，手动按下压力开关复位按钮，使系统恢复到伺服状态。
4.1.2电气手动启动控制当保护区人为发现火情时，可按下相应区域的手动报警按钮或火灾报警灭火控制器上的相应区的启动按钮，即可按预定程序启动灭火系统，释放细水雾，实施灭火。
确认火灾扑灭后，复位手动报警按钮和火灾报警灭火控制器上的复位按钮，即可关闭选择阀和泵组。
手动按下压力开关复位按钮，使系统恢复到伺服状态。
火灾报警灭火控制器在自动状态下，具有电气手动控制优先功能。
4.1.3应急启动控制当保护区出现火情，火灾报警灭火控制系统失灵时，可手动打开相应保护区选择阀，再将水泵控制柜“手动/自动”选择开关置于“手动”位置，按下水泵控制柜上的启动按钮，即可向相应保护区喷射细水雾实施灭火。
确认火灾扑灭后，按下水泵控制柜上的停止按钮关闭水泵，手动关闭选择阀，手动按下压力开关复位按钮，使系统恢复到伺服状态。
高压细水雾森林灭火水枪在森林消防中的使用指南高压细水雾森林灭火水枪的灭火原理主要是：表面冷却、窒息、冲击乳化和稀释，同时具有隔热辐射及洗涤烟雾、废气的功能。
细水雾为不连续的水滴，使其具有很强的电绝缘性，可直接扑救带电设备的水灾。
现在广泛应用于各类火灾的求火当中。
高压细水雾森林灭火水枪有哪些特点呢？首先1、耗水量为传统消防水枪的1%；灭火效率为传统消防水枪的200～300倍，可代替水枪、泡沫、干粉等灭火手段。
2、采用高强度阻燃耐磨胶管，在500℃高温下可工作30min，胶管水平距离可达2000m，垂直高度可达1000m。
3、可采用消防车、市政管网、工业用水、生活用水、水箱或天然水源供水,持续灭火能力强。
4、针对大面积流淌火和化工类火，选用细水雾强化剂可提高灭火效率和防复燃能力。
高压细水雾森林灭火水枪技术已形成消防、环保和新能源抽采装备为三大产业的发展格局。
同时技术产品和解决方案涵盖了市政、防化洗消、各种降尘，以及多个军事工业领域。
具有高效节水、安全环保、适用范围广泛等优点，用水量仅为喷淋系统的1%，灭火效率是其200~30倍；具有冷却、窒息双重灭火效果；可洗涤烟雾和毒气，屏蔽热辐射，可有效扑灭A/B/C类和电气类火灾。
高压细水雾森林灭火水枪的使用过程，首先加注四冲程机油，反复按下泵油器，2-3次后发现有汽油迸出，将节气门调节手柄上调2-3个档位，然后将白色的阻风门扳到CLOSE(关)位置，即推到最上面，左手握紧机器，右手缓慢拉动手柄，感到一沉后，然后用力快速拉动，直至听到秃噜的爆破声后，停止拉动。
再将阻风门坂到OPEN(开)位置，即推到最下面，接下来快速拉动手柄，直至发动机启动为止，缓慢将启动绳导回到机壳中，避免启动绳自由弹回，以便让启动绳很好的卷起来。
最后将将内供水开关推到开的位置，便可以使用本体水箱进行喷水了，按下喷枪的开关阀便能喷出水来进行灭火，雾状喷头在上面按下喷枪开关阀，便会喷出水雾，柱状喷头在上面，按下喷枪开关阀，便会喷出水柱。
高压细水雾灭火机使用方法1. 认识高压细水雾灭火机高压细水雾灭火机，听起来是不是有点儿拗口？别急，这玩意儿可是个好帮手，尤其是在面对火灾这种让人头疼的场景时。
简单来说，它的工作原理就像是把水分成无数小滴，然后用这些细小的水滴来扑灭火源。
你可以把它想象成一个超级厉害的“水雾喷枪”，火情出现的时候，它能像超人一样把火给扑灭。
它的“武器”不仅仅是水，还是高压气体加上水的组合，让你可以远距离控制火源。
就像是打怪兽的高科技武器，酷吧？2. 使用步骤2.1 准备工作首先，使用之前，咱们得检查一下这个灭火机是否准备好了。
检查的第一步是看看灭火机的外观有没有破损。
如果发现有点儿小瑕疵，那最好先去修修，安全第一嘛。
然后，看看灭火机的压力表，确认一下压力是否在正常范围内。
如果压力太低，可能得重新充气。
检查完毕之后，确保灭火机的水箱有足够的水。
水箱里可不能空空如也，不然等到紧急时刻你就像是在玩空枪。
2.2 操作方法当火情真的发生时，别慌张，先保持冷静。
拿起灭火机，通常它上面会有个锁定装置，解锁它。
然后，握住喷嘴，瞄准火源。
记住，不要一味地对着火焰喷洒，而是要对准火源的根部，这样效果才会好。
接下来，按下喷射按钮，你会看到细水雾像小雨一样落下来。
记得，喷洒时要左右摆动，确保火源周围的所有区域都被覆盖。
像是在给火焰洗澡一样，湿透它，让火焰一点儿也不高兴。
3. 使用注意事项3.1 安全第一用灭火机的时候，安全是最重要的。
喷洒前一定要远离火源，别让自己陷入危险中。
用的时候，最好站在火焰的侧面或者背后，这样喷洒的水雾不容易被火焰反弹回到你身上。
还有啊，喷射的时候别站在水雾的前面，水雾带着高压，可能会把你弄湿或者影响视线，弄不好还会滑倒，真的是一场滑稽的“滑”戏。
3.2 维护保养灭火机用过之后，记得及时清理一下。
把水箱里的水倒掉，冲洗干净。
这样能避免水箱里长时间积水而产生的腐蚀问题。
灭火机的喷嘴和管道也要定期检查，避免堵塞。
最后，最好每年做一次专业的维护保养，这样灭火机在关键时刻才不会掉链子，真的就像是我们的好伙伴一样，随时准备上战场。
背负式高压细水雾灭火装置使用说明海力特公司位于国家郑州高新技术产业开发区，国内首家专业从事高压细水雾技术研发的高新技术企业，其拥有完整系统的、具有多项自主知识产权的高压细水雾技术产品，填补了国内和国际空白，达到了世界领先水平。
海力特高压细水雾技术成功应用于消防灭火领域，被誉为消防技术领域的一次革命；应用于环保领域，开辟了脱硫脱硝除尘技术的新纪元；应用于煤层气抽采利用领域，实现了煤矿安全生产的新突破，彻底根治了煤矿瓦斯和煤尘的危害。
公司形成了以高压细水雾元件和超高压流体元件为核心，以消防、环保和煤层气抽采利用为三大产业的发展格局，同时，技术产品和解决方案涵盖了市政环保、防化洗消、核生化污染防控、有毒气体降解、各种场合降尘、海洋工业以及多种军事工业等多个领域。
高压细水雾消防产品具有高效节水、安全环保、适用范围广泛等优点，具有冷却、窒息双重灭火效果；可洗涤烟雾和毒气，屏蔽热辐射；有效扑灭 A 、B、C 类和电气类火灾，由于它先进的灭火机理，其使用基本不受场所的限制，在陆地、海洋、空间均可应用。
产品通过了国家固定灭火系统及耐火构件质量监督检验中心、国家消防装备质量监督检验中心的检测和中国船级社认证，已广泛应用于国内外各个领域。
为了保证高压细水雾消防产品的正常、安全运行，在使用前，请详细阅读本使用说明书，严格遵守操作规程，认真地维护和保养，使产品随时处于良好状态。
一、概况海力特高压细水雾消防装备包括成套装置或车辆，是利用高压泵产生的高压水流（压力在 lOMPa 以上），通过高压胶管和高压细水雾组合喷枪从一种特殊喷头喷出，产生高压细水雾，通过手动方式对火灾场所进行灭火保护。
高压细水雾灭火装置水源供给方便，可采用消防车、市政管网、工业用水、生活用水、水箱或天然水源供水，实现持续灭火；可实施远、近程喷枪转换，耗水量为传统消防水枪的1%，灭火效率是其200～300 倍；采用高强度阻燃耐磨胶管，在500℃高温下可工作30 min，胶管水平距离可达2000m，垂直高度可达 1000m。

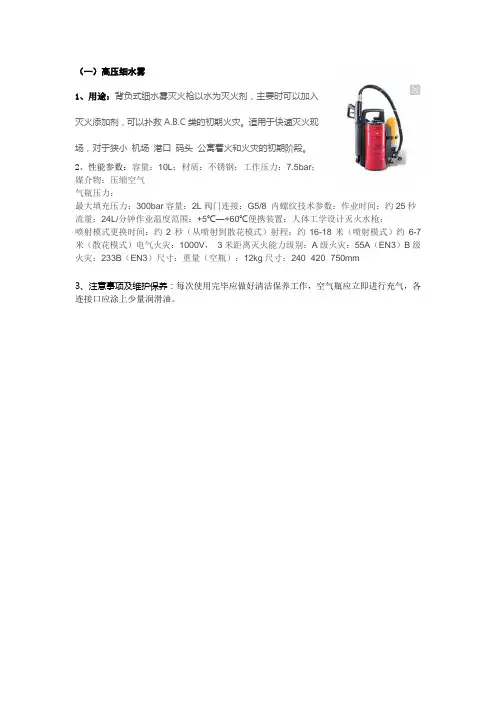

（一）高压细水雾
1、用途：背负式细水雾灭火枪以水为灭火剂，主要时可以加入
灭火添加剂，可以扑救A.B.C类的初期火灾。
适用于快速灭火现
场，对于狭小机场港口码头公寓着火和火灾的初期阶段。
2、性能参数：容量：10L；材质：不锈钢；工作压力：7.5bar；
媒介物：压缩空气
气瓶压力：
最大填充压力：300bar容量：2L阀门连接：G5/8 内螺纹技术参数：作业时间：约25秒流量：24L/分钟作业温度范围：+5℃—+60℃便携装置：人体工学设计灭火水枪：
喷射模式更换时间：约2秒（从喷射到散花模式）射程：约16-18米（喷射模式）约6-7米（散花模式）电气火灾：1000V，3米距离灭火能力级别：A级火灾：55A（EN3）B级火灾：233B（EN3）尺寸：重量（空瓶）：12kg尺寸：240×420×750mm
3、注意事项及维护保养：每次使用完毕应做好清洁保养工作，空气瓶应立即进行充气，各连接口应涂上少量润滑油。
（完整word版）高压细水雾灭火系统手册关键字改版说明环境与安全管理取代：无高压细水雾灭火系统手册应用通知发布通知保护通告 ISO 160161 目的和范围 1.1目的适用试验中心高压细水雾灭火系统的管理，确保高压细水雾灭火系统的正常运行，特发布该手册。
1.2范围本手册适用于试验中心高压细水雾灭火系统的管理、使用、日常维护等。
2 术语和定义无3 具体描述3.1职责划分3.1.1 CQEHS部安保科负责高压细水雾灭火系统的维护保养及校验、年度检测等（委托第三方）；3.1.2 CQEHS部安保科负责消防控制室的值班、记录；负责报警信号的确认，当确认为火警时负责细水雾灭火系统的启动；3.1.3 CQEHS部安保科负责高压细水雾灭火系统水泵区（负一楼）设备/设施的使用及日常检查；3.1.4试验中心负责高压细水雾灭火系统试验区域设备/设施的使用及日常检查。
3.2现场管理3.2.1现场管理职责⑴、区域经理、主管负责现场管理的监督和检查。
⑵、班长是现场管理的直接责任人，负责对本小组现场进行全面管理。
3.2.2定置化管理⑴、区域内可移动的设备设施、物资工具实行定置化管理，结合实际情况定置规范化摆放；⑵、高压细水雾灭火系统标识标牌、物品工具等的定置管理。
3.2.3高压细水雾灭火系统定置要求3.2.3.1水泵区定置要求(1)、高压细水雾灭火系统原理图及操作规程能在水泵区可方便看到的醒目位置。
(2)、系统部件标识牌：所有部件都有明显标识。
(3) 、消防器材的配置：消防箱 3个、手提式干粉灭火器6个。
3.2.3.2水泵区定置管理标准(1) 、水泵区干净、无杂物。
(2) 、设备无油污、积灰和锈蚀。
管道、接口、水龙头、水箱有无锈蚀渗漏。
(3) 、标识牌、系统原理图及操作规程干净、无积灰。
(4) 、消防箱、灭火器无油污、积灰和锈蚀。
(5) 、排水沟内无淤泥、杂物，排水通畅。
* 定置管理责任人：消防室值班人员3.2.3.3分区控制箱定置要求(1)、电动球阀接线说明及分区控制阀操作说明能在控制箱上可方便看到的醒目位置。
使用手册细水雾灭火装置细水雾灭火装置细水雾灭火装置使用全新的灭火原理——细水雾能以难以置信的速度迅速将火灾扑灭——同时它还拥有与其它灭火系统产品相比一系列的优势。
也能显著减少可能在灭火过程中会引发的众所周知的一些损失。
由于细水雾中只含有雾化水，因此细水雾灭火装置能完全消除化学灭火剂所带来的健康隐患。
与哈龙或其它气体灭火系统相比，细水雾灭火装置可完全消除对环境的破坏。
细水雾灭火装置特别针对以下方面进行了优化：人员设备目录第一部分：细水雾灭火装置泵组的设计参数第二部分：细水雾灭火装置泵组的功能描述第三部分：水箱功能描述第四部分：控制面板的功能描述第五部分：周期性检查程序第一部分：细水雾泵组的设计参数电压伏，交流频率赫兹总功率千瓦备用高压泵功率：千瓦工作压力公斤测试压力公斤喷头处的工作压力公斤泵流量高压泵总流量升每分钟高压泵升每分钟高压泵，备用升每分钟号稳压泵号稳压泵，备用水箱容量升水质要求可饮用水，符合欧盟指令第二部分：细水雾泵组的功能描述该泵组安装有丹佛斯公司生产的台高压泵（位置编号、）。
台高压泵总流量为系统的最大流量（升分钟），另有一台高压泵（位置编号、）在通常工况下当做备用泵。
该泵组还包括一台稳压泵以及一台备用稳压泵（位置编号、），其目的是为了将系统的辅助压力维持在大约公斤。
泵从水箱中取水。
泵将水经过一个止回阀（位置编号）打至公共的高压集流管中。
系统中还装有一个泄压阀（位置编号），负责将多余的水返回水箱中。
高压集流管也提供了接头以安装必要的附件，例如用于控制、调节和监控系统压力的压力变送器（位置编号）和压力表（位置编号），以及稳压泵和测试阀（位置编号）。
重要提示！禁止高压泵干转：在泵系统维护后一定要确保在泵启动前正确地往泵中注满水。
在启动前，确保泵的入口管路连接到水箱上，然后拧松泵体上的排空堵头，确保有足量的水从排空孔中排出。
第三部分：水箱功能描述水箱是一个开式的不锈钢水箱（材质），其容量为升。
丹佛斯高压细水雾说明书摘要：一、引言二、丹佛斯高压细水雾的概述1.产品简介2.工作原理三、产品特点1.节能环保2.高效冷却3.安全可靠四、应用领域1.工业生产2.消防安全3.商业制冷五、产品安装与维护1.安装步骤2.操作注意事项3.维护保养六、结论正文：【引言】丹佛斯高压细水雾作为一种新型的节能、环保、高效冷却技术，已经广泛应用于工业生产、消防安全和商业制冷等多个领域。
本文将对丹佛斯高压细水雾进行详细介绍，以帮助大家更好地了解和应用这一技术。
【丹佛斯高压细水雾的概述】【产品简介】丹佛斯高压细水雾是一种通过高压泵将水加压至数十至数百兆帕，并通过细小喷嘴喷射成雾状的技术。
这种技术具有节能、环保、高效冷却等特点，可替代传统的冷却方式。
【工作原理】丹佛斯高压细水雾的工作原理是利用高压泵将水加压至一定程度，然后通过细小喷嘴喷射。
在喷射过程中，水分子被迅速分散，形成极细的水雾。
由于水雾颗粒表面积大，与空气接触充分，使得水雾能够快速吸收热量，实现高效冷却。
【产品特点】【节能环保】丹佛斯高压细水雾技术具有出色的节能效果，与传统冷却方式相比，可降低能耗约80%。
此外，由于采用水作为冷却介质，对环境无污染，实现绿色环保。
【高效冷却】高压细水雾的冷却效果远优于传统冷却方式。
其喷射距离远，能够快速覆盖被冷却物体表面，实现全方位、无死角的冷却。
【安全可靠】丹佛斯高压细水雾技术采用水作为冷却介质，无火灾隐患，且对人体无害。
此外，产品经过严格测试，性能稳定，使用寿命长。
【应用领域】【工业生产】丹佛斯高压细水雾技术广泛应用于各类工业生产领域，如汽车制造、钢铁、化工等，可实现设备的高效冷却，提高生产效率，降低生产成本。
【消防安全】高压细水雾技术在消防安全领域也有广泛应用，如消防车、消防站等。
其可快速扑灭火源，减小火灾损失，保障人民生命财产安全。
【商业制冷】在商业制冷领域，丹佛斯高压细水雾技术可替代传统的制冷设备，如空调、制冷机等，实现绿色、节能的制冷效果。
11 概述细水雾灭火系统具有耗水量少、灭火效能高，不污染环境、对人体无害的优点，越来越受到人们的青睐。
我公司生产的中压细水雾自动灭火系统功能完备，性能稳定可靠，灭火效果良好；有标准化生产程序，保证质量；其安装、维护、操作简便，节省人力；而作为“绿色”灭火系统，达到环保要求更将造成巨大的社会效益。
该系统可组成单元独立系统和组合分配系统，实施对单区和多区的消防保护。
系统灭火方式可采用局部保护和全淹没方式。
该系统广泛适用于计算机房、通讯机房、控制室、贵重设备室、磁带库、图书馆、档案库、珍品库、配电房、发电机房、油浸变压器室、变电室、液压设备、除尘设备、喷漆生产线等场所或设备的消防保护。
2 组成2.1储瓶式灭火装置结构如下图所示：1. 接线盒2.启动瓶框架3.启动瓶组件4.启动瓶管卡5.压力开关6.选择阀7.出管组件8. 过滤器9.不锈钢球阀 10.集流管组件 11.液流单向阀 12.高压金属软管 13.瓶头阀水路堵头 14.连接管 15.瓶头阀标牌 16.出水接头 17.细水雾灭火系统标牌 18.瓶头阀气路堵头 19. 启动管路组件 20.瓶头阀 21.加压装置 22.驱动瓶标牌 23.金属软管进口接头 24.储瓶框架 25. 储瓶装置标牌 26.储瓶组件2.2系统组成示意图该系统是由一套灭火装置对多个保护区实施消防保护的组合分配灭火系统，其系统设计用量必须满足最大保护区的消防保护需要。
系统示意图如下：23 主要参数4 工作原理 4.1系统控制方式系统具有自动、电气手动和机械应急手动三种控制方式。
4.1.1自动控制：将报警灭火控制器上的控制方式选择键拨至“自动”位置，系统则处于自动控制状态。
一般情况，系统处于此种控制方式下。
当保护区发生火情时，火灾探测器将火灾信号送往报警灭火控制器，报警灭火控制器发出声光报警信号，同时发出联动指令，关闭联动设备。
发出灭火指令，开启电磁阀，此时，启动气体打开相应的选择阀、加压装置，释放细水雾灭火剂，经过管道、喷嘴将细水雾喷射到相应的保护区进行灭火。
背负式高压细水雾灭火装置使用说明背负式高压细水雾灭火装置是一种特殊的消防设备，适用于山林、高楼、油罐、船舶等消防灭火场景。
它采用高压水雾技术，通过喷雾细小的水滴，形成大量的水雾，达到降温、减低烟雾浓度、灭火的效果。
下面是关于背负式高压细水雾灭火装置的使用说明：1.确保装置处于良好的工作状态。
在使用之前，应仔细检查装置的各个部件，确认没有损坏或缺失，并确保阀门和开关处于正常的工作状态。
2.穿戴合适的防护装备。
在使用装置时，消防员应穿戴好合适的防护服、手套、面罩和护目镜等防护装备，以免受到火灾和水雾的伤害。
3.确认灭火区域的情况。
在进入灭火区域之前，消防员应先观察周围环境，了解火灾的规模和性质。
根据火势大小和灭火目标，合理选择使用高压细水雾灭火装置的工作模式。
4.确定灭火方向和距离。
在使用装置时，消防员应根据火势和风向确定灭火的方向和距离。
尽量选择适当距离和角度，以确保喷射的水雾能够覆盖到火源，并有效地降温和灭火。
5.控制喷射角度和水量。
根据火势和灭火距离的要求，消防员应调节装置的喷射角度和水量。
通常情况下，较小的火源可以选择较大的角度和较小的水量，而较大的火源则需要较小的角度和较大的水量。
6.加强灭火操作的安全性。
使用背负式高压细水雾灭火装置时，消防员应时刻注意自身的安全。
在接近火源时，应保持足够的距离，并避免直接接触火焰和高温表面。
在操作过程中，应密切关注火源的变化，及时调整喷射角度和水量。
7.确保装置的使用寿命和维护。
使用完毕后，应及时清洗和干燥装置，并储存到干燥的地方。
定期检查装置的各个部件，确保其正常工作，并定期充电或更换电池。
总之，背负式高压细水雾灭火装置可以有效地应对各种消防灭火场景，但在使用时需要注意安全。
消防员应熟悉装置的操作方式和特点，并掌握合理的使用方法，以保证灭火效果和自身的安全。
细水雾灭火装置应用手册目录一、高压细水雾灭火装置简介二、动作原理三、应用范围四、系统主要零部件五、系统设计六、安装、调试七、注意事项一、高压细水雾灭火装置简介1.1概述“细水雾”是相对于“水喷雾”的概念，所谓的细水雾，是使用特殊喷嘴、通过高压喷水产生的水微粒。
在NFPA750标准中，细水雾的定义是：在最小设计工作压力下、距喷嘴1米处的平面上，测得水雾最粗部分的水微粒直径Dv0.99不大于1000μm。
高压细水雾是指在不小于10MPa压力下，产生的雾滴直径Dv0.99小于200μm的水雾。
1.2工作原理由于高压细水雾雾滴直径很小，相对同样体积的水，其表面积剧增，从而加强了热交换的效能，起到了非常好的降温效果。
高压细水雾吸收热量后迅速被汽化，使得体积急剧膨胀，通常达到1700多倍，从而降低了空气中的氧气浓度，抑制了燃烧中的氧化反应的速度，起到了窒息的作用。
由此可见高压细水雾的灭火机理：一是降温效能，吸收热量；二是窒息作用，阻断氧化反应。
此外，高压细水雾具有非常优越的阻断热辐射传递的效能，能有效地阻断强烈的热辐射。
高压细水雾在冷却、窒息和隔绝热辐射的三重作用下达到控制火灾、抑制火灾和扑灭火灾的目的，高压细水雾灭火装置具有水喷淋和气体灭火的双重作用和优点，既有水喷淋系统的冷却作用，又有气体灭火系统的窒息作用，所以高压细水雾是取代传统水喷淋、中、低压细水雾、气体、气溶胶、干粉、泡沫等灭火手段的最有效技术。
高压细水雾开式系统正常情况下，系统处于待命状态，泵组不启动，管网内没有水，是目前应用范围最广的高压细水雾灭火形式。
适用于大型空间、商业民用建筑等大面积或高空间的场所，同时也适用于局部场所。
高压细水雾灭火装置主要有泵组、泵组控制柜、区域控制阀、细水雾专用喷头、集流管、安全溢流阀、压力传感器、压力表、过滤器、不锈钢高压球阀，以及火灾探测器等组成。
1.3高压细水雾应用分类全淹没细水雾系统能向整个防护区内均匀地喷放细水雾，保护其内部所有防护对象的细水雾灭火系统。
局部应用细水雾系统直接向保护对象喷放细水雾，用于保护室内外某一具体防护对象或局部空间的细水雾灭火系统。
区域应用细水雾系统保护防护区内某一预定区域的细水雾系统。
1.4性能特点（1）对环境、保护对象、燃料均无任何污染和损害，是理想的环保型产品。
（2）电绝缘性能好，扑救带电设备火灾安全可靠。
（3）灭火用水量少，水渍残留少。
（4）细水雾喷射时可大大降低火灾中的烟气含量及毒性，有利于安全疏散。
（5）灭火性能好、应用广泛，对火势猛烈、蔓延速度快的火灾，灭火性能更佳。
（6）水作为灭火剂来源广泛，价格低廉。
（7）水箱在备用状态下为常压，无泄漏问题，安全可靠。
二、应用范围细水雾灭火系统适用于扑救下列火灾：1书库、档案资料库、文物库等场所的可燃固体火灾；2液压站、油浸电力变压器室、润滑油仓库、透平油仓库、柴油发电机房、燃油锅炉房、燃油直燃机房、油开关柜室等场所的可燃液体火灾；3燃气轮机房、燃气直燃机房等场所的可燃气体喷射火灾；4配电室、计算机房、数据处理机房、通讯机房、中央控制室、大型电缆室、电缆隧（廊）道、电缆竖井、综合管廊电缆舱电气舱等场所的电气设备火灾；5引擎测试间、交通隧道、机车动力间及电气间等适用细水雾灭火的其它场所的火灾。
细水雾灭火系统不得用于扑救下列火灾：1存在遇水能发生反应并导致燃烧、爆炸或产生大量有害物质的火灾；2存在遇水能产生剧烈沸溢性可燃液体的火灾；3存在遇水能产生可燃性气体的火灾。
三、细水雾动作原理3.1XSWBG70/16-GSF高压细水雾自动灭火装置工作原理图高压细水雾灭火装置具有自动启动，手动电动启动（远程或就地）、机械应急启动三种启动方式自动控制：将报警灭火控制器上的控制方式选择为“自动”，使系统处于自动控制状态。
当保护区内发生火灾时，火灾探测器探测到火灾，发出信号至火灾报警控制器。
火灾报警控制器根据火灾探测器的地址确认发生火灾的区域，然后发出联动启动灭火系统的控制信号，打开相应的区域阀。
区域阀打开后管道压力下降，稳压泵自动启动运行超过10秒钟后因为压力仍达不到12bar，高压主泵自动启动，系统管道内水迅速达到工作压力，并通过高压细水雾喷头喷射而出，产生细水雾扑灭火灾。
电气手动控制：将报警灭火控制器上的控制方式选择为“手动”，使系统处于电气手动控制状态。
远程启动：当人发现火灾发生时，在火灾探测器尚未动作的情况下，可以通过远程消防控制中心启动相应区域的电动阀（或电磁阀）按钮，达到启动区域阀的目的，水泵能自动启动进行供水灭火。
就地启动：在人发现火灾时，也可就地打开区域阀箱，按下区域阀控制按钮打开区域阀进行灭火。
系统的机械应急启动:在火灾报警系统失灵的情况下可手动操作区域阀上的手柄打开区域阀进行灭火。
系统恢复:灭火后，通过按下泵组控制柜面板上的急停按钮来停止主泵，再关闭区域阀箱内的区域阀。
停泵后排空主管道内的压力水，如果是闭式系统还要更换同型号规格闭式喷头。
关闭泵组处的主阀，把泵组控制柜内的主泵启动触点断开，按下泵组控制柜面板上的复位按钮，使系统处于准备状态，水箱自动开始补水，补水完成后用稳压泵对主管进行充水，直到达到正常的系统准备工作压力（1.0—1.2）MPa，在对主管网补水的同时，要注意在主管道的末端进行排气。
补水完成后，按系统的调试程序对系统进行调试及检查，使系统各部件处于工作状态。
高压细水雾灭火装置运行流程图在准工作状况下，细水雾系统从泵组出口至区域阀前的管网内（闭式是从泵组出口至喷头的管网）维持一定压力，当压力低于稳压泵的设定启动压力10bar时，稳压泵启动，使系统管网维持稳定压力（10-12）bar，稳压泵运行超过10秒钟后压力仍达不到12bar时，主泵启动，稳压泵停止。
3.2XSWBG224/10-GSF、XSWBG336/10-GSF、XSWBG448/10-GSF、XSWBG560/10-GSF高压细水雾自动灭火系统工作原理图高压细水雾灭火装置具有自动启动，手动电动启动（远程或就地），机械应急启动三种启动方式。
自动控制：将报警灭火控制器上的控制方式选择为“自动”，使系统处于自动控制状态。
当保护区内发生火灾时，火灾探测器探测到火灾，发出信号至火灾报警控制器。
火灾报警控制器根据火灾探测器的地址确认发生火灾的区域，然后发出联动启动灭火系统的控制信号，同时启动泵组控制柜以及打开相应的区域阀。
高压主泵运行，系统管道内水迅速达到工作压力，并通过高压细水雾喷头喷射而出，产生细水雾扑灭火灾。
电气手动控制：将报警灭火控制器上的控制方式选择为“手动”，使系统处于电气手动控制状态。
远程启动：当人发现火灾发生时，在火灾探测器尚未动作的情况下，可以通过远程消防控制中心启动泵组控制柜以及相应区域的电动阀（或电磁阀）按钮，启动区域阀，泵组运行进行供水灭火。
系统的机械应急启动:在火灾报警系统失灵的情况下可手动操作区域阀上的手柄打开区域阀并启动泵组控制柜进行灭火。
系统恢复:灭火后，通过按下泵组控制柜面板上的急停按钮来停止主泵，再关闭区域阀箱内的区域阀。
停泵后排空主管道内的压力水。
按下泵组控制柜面板上的复位按钮，使系统处于准备状态，按系统的调试程序对系统进行调试及检查，使系统各部件处于工作状态。
高压细水雾灭火装置运行流程图在准工作状况下，细水雾系统从泵组出口至管网内没有水，当打开区域控制阀，启动泵组控制柜，主泵启动，使系统管网维持稳定压力（100-120）bar，进行喷雾灭火。
四、系统主要零部件4.1：XSWBG70/16-GSFXSWBG70/16-GSF系统组成图1、主控制阀2、检修阀3、安全泄放阀4、稳压泵组5、液位监测感应组件6、压力表7、稳压系统单向阀8、压力传感器9、主集流管10、高压水泵11、补水电磁阀12、进水过滤器13、补水手动球阀14、排污放空阀15、水泵电机16、水泵调压阀17、泵组出水管路18、泵组进水管路19、测试管路20、稳压管路21、安全泄放管路22、主控柜23、水箱XSWBG70/16-GSF泵组式细水雾灭火装置一般由高压主泵、备用泵、稳压泵、电磁阀、过滤器、泵控制柜、水箱组件、供水管网、区域阀箱组件、高压细水雾喷头（包括开式、闭式）及火灾报警控制系统及补水装置等部件组成。
4.2：XSWBG224/10-GSF、XSWBG336/10-GSF、XSWBG448/10-GSF、XSWBG560/10-GSFXSWBG336/10-GSF系统组成图1、泵组控制柜2、泵组进水管路3、进水汇集管4、泵组出水管路5、安全泄放过管路6、检修泄放管路7、双头活接头8、过滤器9、泵组进水控制阀10、贮水箱11、液位计12、手动补水装置13、自动补水装置14、高低水位报警装置15、泵组出水控制阀16、集流管17、检修球阀18、安全阀19、压力变送器20、泵组电机21、联轴器22、泄压调压管路23、工作泵/备用泵24、泄压调压阀25、压力显示器XSWBG336/10-GSF泵组式细水雾灭火装置一般由高压主泵、备用泵、电磁阀、过滤器、泵控制柜、水箱组件、供水管网、区域阀箱组件、高压细水雾喷头（包括开式、闭式）及火灾报警控制系统及补水装置等部件组成。
4.3高压柱塞泵高压柱塞泵是产生高压水的关键部位，是高压细水雾系统的核心部件之一，我公司高压柱塞泵采用国外先进技术，具有使用周期长，性能稳定等优势。
液端采用铜合金材质制成。
高压柱塞泵主要技术参数规格型号流量（L/min ）工作压力（MPa ）功率（KW ）转速（r/min ）产地HAWK-HFR80F8028421450意大利HAWK-HFR120S12015341000意大利4.4水泵电机我公司高压细水雾自动灭火系统采用ILE0001-2BC2、SIEMENS-1LE0002系列变频调速三相异步电动机。
采用星型降压启动，启动5秒后变换成三角形启动，达到启动瞬间降低启动电流的目的，并使电机可达到额定功率。
高压细水雾灭火装置选用电机的额定转速应符合水泵的转速要求，应根据水泵的工作压力和水泵流量选择电机的功率：N=2PQ*10-2N----电机功率（kw ）；P-----水泵的工作压力（MPa ）；Q-----水泵的流量（L/min）。
4.5稳压泵（适用于XSWBG70/16-GSF）稳压泵是稳定管道内压力，区域阀打开后管道压力下降，稳压泵自动启动，运行超过10秒钟后压力仍达不到16bar，自动启动高压主泵。
稳压泵选用不锈钢材质。
4.6泵组控制柜高压细水雾泵组控制柜由星三角控制器、可编程控制器、传感器、控制电路、柜体等部分组成。
4.7调压溢流阀调压溢流阀与高压水泵、水箱连接，主泵压力过高，泄流水能回流至贮水箱。
调压溢流阀选用黄铜材质。
4.8安全泄放阀安全泄放阀又称安全溢流阀是由介质压力驱动的自动泄压装置。
