真空开关检测报告

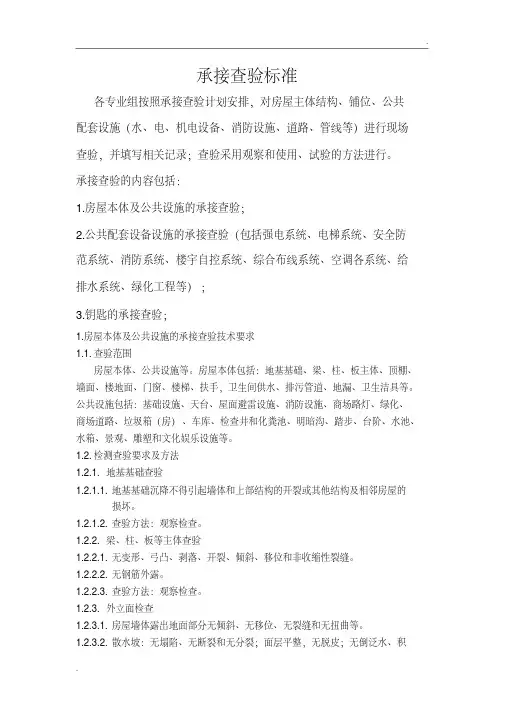

承接查验标准各专业组按照承接查验计划安排，对房屋主体结构、铺位、公共配套设施（水、电、机电设备、消防设施、道路、管线等）进行现场查验，并填写相关记录；查验采用观察和使用、试验的方法进行。

承接查验的内容包括：1.房屋本体及公共设施的承接查验；2.公共配套设备设施的承接查验（包括强电系统、电梯系统、安全防范系统、消防系统、楼宇自控系统、综合布线系统、空调各系统、给排水系统、绿化工程等）；3.钥匙的承接查验；1.房屋本体及公共设施的承接查验技术要求1.1.查验范围房屋本体、公共设施等。

房屋本体包括：地基基础、梁、柱、板主体、顶棚、墙面、楼地面、门窗、楼梯、扶手，卫生间供水、排污管道、地漏、卫生洁具等。

公共设施包括：基础设施、天台、屋面避雷设施、消防设施、商场路灯、绿化、商场道路、垃圾箱（房）、车库、检查井和化粪池、明暗沟、踏步、台阶、水池、水箱、景观、雕塑和文化娱乐设施等。

1.2.检测查验要求及方法1.2.1.地基基础查验1.2.1.1.地基基础沉降不得引起墙体和上部结构的开裂或其他结构及相邻房屋的损坏。

1.2.1.2.查验方法：观察检查。

1.2.2.梁、柱、板等主体查验1.2.2.1.无变形、弓凸、剥落、开裂、倾斜、移位和非收缩性裂缝。

1.2.2.2.无钢筋外露。

1.2.2.3.查验方法：观察检查。

1.2.3.外立面检查1.2.3.1.房屋墙体露出地面部分无倾斜、无移位、无裂缝和无扭曲等。

1.2.3.2.散水坡：无塌陷、无断裂和无分裂；面层平整，无脱皮；无倒泛水、积水现象。

1.2.3.3.查验方法：观察检查1.2.4.天台：1.2.4.1.屋面隔热层、防水层；板端缝、伸缩缝油膏紧贴；隔热板、防水层表面无裂缝。

1.2.4.2.平屋面应有隔热保温措施,三层以上房屋在公用部位应设置屋面检查孔。

1.2.4.3.阳台及三层以上房屋的屋面应有组织排水（排水坡度必须符合设计要求）不得有积水现象。

出水口、檐口、泛水、天沟、变形缝、压顶、落水管、烟管与屋面的连接等应安装牢固,接口平密,不渗漏。

高压开关柜试验报告单位名称设备编号1AH 型号1AH 额定电压10KV 额定电流20A 试验性质检测试验生产厂家出厂编号1AH1、触头接触电阻测量相别电压（V）电流(A) 电阻(uΩ) 温度0CA 10KV <50 15℃B 10KV <50 15℃C 10KV <50 15℃2、绝缘电阻测量开关状合闸(MΩ) 分闸(MΩ) 温度0C 使用 ZC-7 摇表态相别A 15℃≥2500MΩB 15℃≥2500MΩC 15℃≥2500MΩ3、交流耐压试验开关状态合闸分闸相别电压(KV) 时间(S) 结论电压(KV) 时间(S) 结论A 35 60 35 60B 35 60 35 60C 35 60 35 60结论合格试验日期试验人单位名称设备编号2AH 型号2AH 额定电压10KV 额定电流20A 试验性质检测试验生产厂家出厂编号2AH 1、触头接触电阻测量相别电压（V）电流(A) 电阻(uΩ) 温度0CABC2、绝缘电阻测量开关状态相别合闸(MΩ)分闸(MΩ)温度0C 使用 ZC-7 摇表A 15℃≥2500MΩB 15℃≥2500MΩC 15℃≥2500MΩ3、交流耐压试验开关状态合闸分闸相别电压(KV) 时间(S) 结论电压(KV) 时间(S) 结论A 35 60 35 60B 35 60 35 60C 35 60 35 60结论合格试验日期试验人单位名称设备编号3AH 型号3AH 额定电压10KV 额定电流20A 试验性质检测试验生产厂家出厂编号3AH 1、触头接触电阻测量相别电压（V）电流(A) 电阻(uΩ) 温度0CA 10KV <50 15℃B 10KV <50 15℃C 10KV <50 15℃2、绝缘电阻测量开关状态相别合闸(MΩ)分闸(MΩ)温度0C 使用 ZC-7 摇表A 15℃≥2500MΩB 15℃≥2500MΩC 15℃≥2500MΩ3、交流耐压试验开关状态合闸分闸相别电压(KV) 时间(S) 结论电压(KV) 时间(S) 结论A 35 60 35 60B 35 60 35 60C 35 60 35 60结论合格试验日期试验人电力变压器试验报告单位名称额定容量出厂日期年月日运行编号额定电压出厂编号型号额定电流试验性质检测试验生产厂家接线组别1、绕组直流电阻测量档位Ⅰ（Ω）Ⅱ（Ω）Ⅲ（Ω）IV（Ω）V（Ω）相别ABBCCAa0 接线组别温度b0c02、绝缘电阻测量一次对二次一次对二次及地二次对地3、变压比测量分接位置AB/ab BC/bc AC/ac 123454、交流耐压试验试验位置试验电压时间试验结果高压低压试验仪器QJ直流电阻仪 JDJ-10K/100V电压互感器 ZC-7摇表试验日期结论电力电缆试验报告工程名称试验日期年月日电缆名称高压电力电缆环境温度生产厂家试验性质检测试验电缆型号使用长度1、相位检查：首尾一致2、绝缘电阻测试：(使用ZC-7 2500V / 2500 MΩ摇表)相位相间绝缘相位对地绝缘结论A-B ≥2500MΩA-E ≥2500MΩ合格B-C ≥2500MΩB-E ≥2500MΩ合格C-A ≥2500MΩC-E ≥2500MΩ合格3、泄漏电流试验：（单位：μA）耐压前耐压后结论15KV 20KV 30KV 35KV 1min 5min 10min 合格A对BC及地 5 10 20 20 20 20 20 合格B对AC及地 5 10 20 20 20 20 20 合格C对AB及地 5 10 20 20 20 20 20 合格4、直流耐压试验：相位试验电压(KV) 持续时间(min) 结论A对BC及地35 1min 合格B对AC及地35 1min 合格C对AB及地35 1min 合格试验依据GB50150-91电气装置安装工程GB/T 16927.1 高电压试验技术GB/T16927.2 现场绝缘试验实施导则结论接地电阻试验报告建设单位工程名称接地名称 315KVA箱变接地电阻实验环境温度15℃配电室名称 315KVA箱式变电站试验性质检测试验试验日期年月日试验地点1、接地体外观检查：外观焊接良好，接地可靠。

技术说明产品型号：ZW32-12F/630-20 产品名称：户外智能真空断路器浙江永固输配电设备气有限公司ZW32-12F户外智能真空断路器一、概述ZW32-12F型户外智能真空断路器为额定电压12KV，三相交流50Hz的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用更适合用于城市、农村电网建设改造及频繁操作的场所。

该断路器带有隔离刀闸，有明显的隔离断口，自带PT可供断路器储能及操作电源，内置遥控控制器，有良好的涌流保护、过电流保护及故障瞬动功能和涌流延时功能。

射频遥控在50米内可以准确分合，并能防止误动作。

带有合成零序保护，具有自备操作电源AC220V自备电压回路有高压保险。

与控制器联接可以达到四遥远方通讯、三段式过流保护、三次重合闸以及零序电流保护功能。

故障事件记录并追忆功能。

二、适用工作环境1）安装地点海拔高度不超过1500m。

（超过1500m在工艺上加海拔修正系数）2）周围环境温度最高+40℃，最低-25℃。

3）相对湿度在周围环境温度为+25℃时，日平均相对不超过95%，月平均相对湿度不超过90%。

4）地震烈度不超过8度。

5）风压：不超过700Pa(相当于风速34m/s)；6）振幅：无经常性剧烈震动场所；7）防污染等级Ⅳ级三、执行标准GB11022 《交流开关设备通用技术条件》GB311.7-1989 《高压输变电设备的绝缘配合》DL/T593-1996 《高压开关设备的共用定货技术条件》DL/T402-2007 《高压交流断路器订货技术条件》DL/T403 《12～40.5KV高压真空断路器订货技术条件》ＧＢ5583 《互感器局部放电测量》GB1984 《高压断路器》GB1207 《电压互感器》GB1208 《电流互感器》GB3804－90 《3－63kV交流高压负荷开关》GB/T16927.1 《高压试验技术》GB156-93 《标准电压》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB191 《包装储运标志》DL/T615 《交流高压断路器参数选用导则》DL/T620 《交流电气装置的过电压保护和绝缘配合》SD176-86 《3～500KV交流电力系统金属氧化物避雷器技术条件》DL/T486-2000《交流高压隔离开关接地开关订货技术条件》DL/T813-2002《12KV高压交流重合器技术协议》DL/T5222-2005《导体和电器选择设计技术规定》DL/T726-2002 《电力用电压互感器订货技术条件》四、ZW32-12F户外高压真空开关主要技术特征真空断路器1.同型号真空断路器所配用的真空灭弧室，其安装方式、端部联结方式及联结尺寸全部统一，完全保证了真空灭弧室的互换性。

工程名称：阳光城假日广场(时代广场）10kV配电工程安装位置: 1AH 出线柜1.铭牌：真空断路器型号VB2 plus-12/T630-25 额定电压(kV) 12额定电流(A) 630 额定频率(Hz) 50操作电压(V) DC 110 额定短路开断电流(kA) 25电机电压（V）DC 110 额定短路持续时间(S) 4 出厂编号C1401539制造厂上海通用电气开关有限公司出厂日期2014年04月2. 分、合闸线圈检查：温度：21℃湿度：50 % 试验日期：2014年10月29日名称合闸分闸线圈电阻(Ω) 57.15 58.93绝缘电阻(MΩ) 36 433．操动机构试验：温度：21℃湿度：50 % 试验日期：2014年10月29日操作类别操作电压（V）操作次数可靠性试验试验结果合、分110%额定操作电压DC121V 3 ------- ----合80%额定操作电压DC88V 3 (80%~110%)Un可靠动作DC88V~121V通过分65%额定操作电压DC71.5V 3 ＜30%Un可靠不动作DC33V通过合、分、重合100%额定操作电压DC110V 3＞65%Un可靠动作DC71.5V通过储能时间3s4．时间测试：温度：21℃湿度：50 % 试验日期：2014年10月29日名称实测值要求A相B相C相合闸时间(ms) 36.2 36.6 36.3 35-70 合闸弹跳时间(ms) 0.6 0.6 0.6 ≦2 分闸时间(ms) 25.2 25.0 25.1 20-50 三相合闸不同期差(ms) 0.4 ≦2 三相分闸不同期差(ms) 0.2 ≦2相 别 A B C 要 求 值 电阻（μΩ）444444≤60μΩ6．绝缘及交流耐压试验: 温度：21℃ 湿度：50 % 试验日期：2014年10月29日 相别 试验项目 绝缘电阻（M ） 试验电压 （kV ）试验时间 （S ）试验结果试验前 试验后 A相对地 1000 1000 33.660通过断口 1500 1500 B相对地 1000 1500 断口 1000 1500 C 相对地 1000 1500 断口100015007．试验仪器仪表:器具名称 编号检验证编号检验单位有效期高压绝缘电阻测试仪 见检测报告充气式交直流高压试验变压器高压开关综合测试仪 回路电阻测试仪 万用表(可测温度)8．试验结果:合格。
