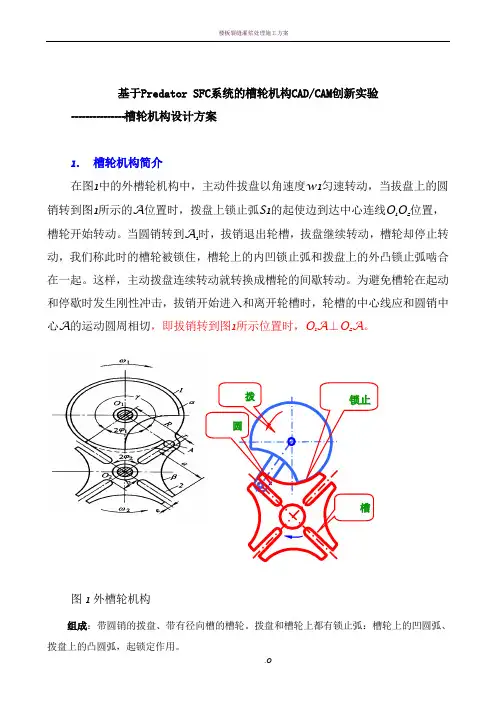

基于Predator SFC 系统的槽轮机构CAD/CAM 创新实验---------------槽轮机构设计方案1. 槽轮机构简介在图1中的外槽轮机构中,主动件拔盘以角速度w1匀速转动,当拔盘上的圆销转到图1所示的A 位置时,拨盘上锁止弧S1的起使边到达中心连线O 1O 2位置,槽轮开始转动。
当圆销转到A 1时,拔销退出轮槽,拔盘继续转动,槽轮却停止转动,我们称此时的槽轮被锁住,槽轮上的内凹锁止弧和拨盘上的外凸锁止弧啮合在一起。
这样,主动拨盘连续转动就转换成槽轮的间歇转动。
为避免槽轮在起动和停歇时发生刚性冲击,拔销开始进入和离开轮槽时,轮槽的中心线应和圆销中心A 的运动圆周相切,即拔销转到图1所示位置时,O 1A ⊥O 2A 。
图1外槽轮机构组成:带圆销的拨盘、带有径向槽的槽轮。
拨盘和槽轮上都有锁止弧:槽轮上的凹圆弧、拨盘上的凸圆弧,起锁定作用。
ωωo o 锁止弧 槽轮 拨盘 圆销工作过程:拨盘连续回转,当两锁止弧接触时,槽轮静止;反之槽轮运动。
作用:将连续回转变换为间歇转动。
特点:结构简单、制造容易、工作可靠、机械效率高,能平稳地、间歇地进行转位。
因槽轮运动过程中角速度有变化,不适合高速运动场合。
2.槽轮机构优点(1)结构简单,工作可靠,效率较高;(2)在进入和脱离啮合时运动较平稳,能准确控制转动的角度;(3)转位迅速,从动件能在较短的时间内转过较大的角度;(4)槽轮转位时间与静止时间之比为定值。
3.槽轮机构缺点(1)槽轮的转角大小不能调节;(2)槽轮转动的始、末位置加速度变化较大,从而产生冲击:(3)在工作盘定位精度要求较高时,利用锁紧弧面往往满足不了要求,而需另加定位装置。
(4)槽轮的制造与装配精度要求较高。
由于这些原因,槽轮机构一般应用在转速不高的装置中。
4.槽轮机构的工作原理槽轮机构,又叫马尔他机构或日内瓦机构,由具有径向槽的槽轮1和具有拨销2的拨杆3组成,其工作原理如图2所示。
图2 槽轮机构工作原理简图当拨杆转过一定的角度,拨动槽轮转过一个分度角,由图(a)所示的位置转到图(b)所示的位置时,拨销退出轮槽,此后,拨杆空转,直至拨销进入槽轮的下一个槽内,才又重复上述的循环。

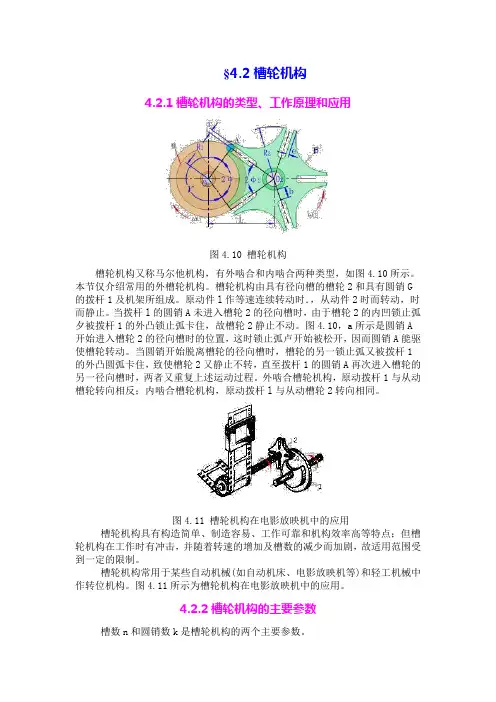

§4.2槽轮机构4.2.1槽轮机构的类型、工作原理和应用图4.10 槽轮机构槽轮机构又称马尔他机构,有外啮合和内啮合两种类型,如图4.10所示。
本节仅介绍常用的外槽轮机构。
槽轮机构由具有径向槽的槽轮2和具有圆销G 的拨杆1及机架所组成。
原动件l作等速连续转动时.,从动件2时而转动,时而静止。
当拨杆l的圆销A未进入槽轮2的径向槽时,由于槽轮2的内凹锁止弧夕被拨杆1的外凸锁止弧卡住,故槽轮2静止不动。
图4.10,a所示是圆销A 开始进入槽轮2的径向槽时的位置,这时锁止弧卢开始被松开,因而圆销A能驱使槽轮转动。
当圆销开始脱离槽轮的径向槽时,槽轮的另一锁止弧又被拨杆1的外凸圆弧卡住,致使槽轮2又静止不转,直至拨杆1的圆销A再次进入槽轮的另一径向槽时,两者又重复上述运动过程。
外啮合槽轮机构,原动拨杆1与从动槽轮转向相反;内啮合槽轮机构,原动拨杆l与从动槽轮2转向相同。
图4.11 槽轮机构在电影放映机中的应用槽轮机构具有构造简单、制造容易、工作可靠和机构效率高等特点;但槽轮机构在工作时有冲击,并随着转速的增加及槽数的减少而加剧,故适用范围受到一定的限制。
槽轮机构常用于某些自动机械(如自动机床、电影放映机等)和轻工机械中作转位机构。
图4.11所示为槽轮机构在电影放映机中的应用。
4.2.2槽轮机构的主要参数槽数n和圆销数k是槽轮机构的两个主要参数。
为了使槽轮开始转动和终止转动时的角速度为零以免刚性冲击,圆销进入或脱离槽轮的径向槽时,圆销中心的轨迹圆应与径向槽的中心线相切。
由图6.10,a 可得槽轮2转动时拨杆1的转角为01022221z ϕπϕπ⎛⎫=-- ⎪⎝⎭ (4-2)在一个运动循环中,槽轮2的运动时间与原动件1的运动时间之比称为运动系数,用τ表示。
对于单销槽轮机构,若原动件等速转动一周为一个运动循环,则时间比可转换成转角之比,即012222d t z t z ϕτπ-=== (4-3)由于d t >0,所以τ>0,因此z ≥3。
