机械基础槽轮机构教(学)案

年级：机电高二课题绪论课型新授课主备人吕秀银使用人：授课课时：2 授课班级课题序号：主备栏建议栏学习目标：1.了解机械、机器、机构、构件、零件的概念。

2.理解机器与机构、构件与零件的区别学习重点与难点：学生的文化基础薄弱、理解能力较差使用教具多媒体课件、实物模型一、机器和机构1、机器定义：人们根据使用要求而设计的一种执行机械运动的装置，用来变换或传递能量、物料与信息，从而代替或减轻人类的体力劳动和脑力劳动。

2、机构定义：具有确定相对运动的构件的组合，它是用来传递运动和力的构件系统。

3、机器和机构的区别：4、机器的组成：5、机器示例图形二、构件和零件1、构件 定义：机构（由许多具有确定的相对运动的构件组成的）中的运动单元体。

特点：一个构件可以是不能拆开的单一整体分类：按其运动状况，分为固定构件和运动构件两种。

2、零件定义：机器及各种设备的基本组成单元。

与构件的区别：构件是运动单元，零件是制造单元3、机械、机器、机构、构件、零件之间的关系三、机械传动的分类零件 构件 机构 机器 （制造单元） （运动单元） （传递、转变运动形式）（利用机械能做功或实现能量转换）机械随堂练习1、机构的功能是什么？试举例说明。

2、机器的功能是什么？3、机器与机构有何区别和联系？4、简要说明机械传动的分类.教学反思年级：机电高二课题运动副课型新授课主备人吕秀银使用人：授课课时：2 授课班级课题序号：主备栏建议栏学习目标：1、掌握运动副的概念2、熟悉运动副的类型、符号3、掌握运动副的特点及应用4、了解常用机构运动简图学习重点与难点：运动副的特点及应用使用教具多媒体课件、实物模型一、运动副的概念定义：两构件直接接触而又能产生一定形式相对运动的可动连接。

各构件均保持直接接触，并能产生一定的相对运动，因而构成了运动副。

二、运动副的类型根据运动副中两构件的接触形式不同，运动副可分为低副和高副两大类。

1、低副定义：两构件之间作面接触的运动副。

《机械基础》课程教学大纲（电气设备安装专业72课时）一、课程的性质和任务《机械基础》是电气设备安装专业的一门专业课程，本课程的教学任务是：1、使学生具备高素质劳动者中和中、初级专门人才所必须的常用机构、机械零件和公差与技术测量的基本知识及基本技能。

2、为学生学习后续专业课程，提高机电方面知识学习能力，进而提高全面素质打下一定的基础，具备一定的机械方面的实践动手能力。

二、课程教学目标通过本课程的学习，使学生树立良好的科学道德观念，运用辨证唯物主义方法认识世界，培养学生综合运用知识分析问题、解决问题的能力，提高机械方面专业基础知识的认识水平，掌握一些典型的机械原理和机械结构，学习基本的机械设计概论。

通过本课程的学习，培养学生的自学能力和获取机械方面新知识、新技术的能力，在毕业后具备较强的实践能力、创新能力和创业能力。

本课程教学应在知识和能力方面达到以下目标：1、知识方面（1）对理论性知识方面有一定的了解，懂得机械设计概论和公差测量方面的基础知识。

（2）掌握平面机构、凸轮机构和间歇运动机构的基本工作原理、类型和它们的特点，了解联接中常见的结构。

（3）掌握带传动、齿轮传动的结构特点和他们中的一些计算方法，要学会设计简单的传动结构。

（4）对轴系方面的知识要有一定的了解，其中包括轴、轴承和联轴器及离合器等。

2、能力方面（1）熟练掌握好机械设计方面的基本知识，懂得运用知识去解决实际中的机械方面问题，能运用公差和测量方面的知识，掌握其中公差、粗糙度及测量等方面的计算。

（2）掌握平面机构、凸轮机构及间歇运动机构的设计方法，能够按给定的要求进行机械结构系统的简单设计。

（3）能运用所学知识进行带传动、齿轮传动等传动结构的原始数据设计和对系统的安装和维护，了解轴、轴承部件的组合设计，懂得计算设计轴承部件中所需要注意的疲劳强度计算和轴系刚度调整措施，最后还需要懂得对轴系的维护和修理。

三、教学内容和要求基本模块第一章机械设计概论１、内容：（1）本课程研究的对象和内容（2）机械设计的基本要求和一般步骤２、要求：了解机械设计的一般步骤，掌握有关的基本概念，了解零件的常用材料。

机械设计基础课件!齿轮机构H机械设计基础课件：齿轮机构一、引言齿轮机构是机械设计中应用最广泛的一种传动机构，其结构简单、传动效率高、可靠性好，广泛应用于各种机械设备中。

齿轮机构由齿轮副组成，包括齿轮、轴、轴承等零部件。

本课件将介绍齿轮机构的基本原理、分类、传动比计算、齿轮啮合条件、齿轮强度计算等内容。

二、齿轮机构的基本原理齿轮机构是利用齿轮的啮合来实现两轴之间的运动和动力传递的装置。

当两个齿轮啮合时，主动齿轮转动，通过齿轮啮合将动力传递给从动齿轮，从而实现运动的传递。

齿轮的啮合原理是基于齿廓曲线的几何关系，齿廓曲线是齿轮啮合的基础。

三、齿轮机构的分类齿轮机构根据齿轮的形状和布置方式可以分为多种类型，常见的有直齿轮机构、斜齿轮机构、蜗轮蜗杆机构等。

1.直齿轮机构：直齿轮机构是齿轮齿面与轴线垂直的齿轮机构，其传动平稳、噪音低，但承载能力相对较小。

2.斜齿轮机构：斜齿轮机构是齿轮齿面与轴线呈一定角度的齿轮机构，其传动效率高、承载能力强，但噪音相对较大。

3.蜗轮蜗杆机构：蜗轮蜗杆机构是利用蜗杆和蜗轮的啮合来实现传动的，其传动比大、传动平稳，但效率相对较低。

四、齿轮机构的传动比计算齿轮机构的传动比是指主动齿轮与从动齿轮转速的比值。

传动比的计算公式为：传动比=从动齿轮齿数/主动齿轮齿数在实际应用中，根据工作需求确定传动比，然后根据传动比选择合适的齿轮齿数，以满足设计要求。

五、齿轮啮合条件1.齿廓重合条件：齿轮啮合时，齿廓必须保持连续接触，避免齿廓间的冲击和滑动。

2.齿顶隙条件：齿轮啮合时，齿顶之间应保持一定的间隙，以避免齿顶干涉。

3.齿根隙条件：齿轮啮合时，齿根之间应保持一定的间隙，以避免齿根干涉。

4.齿侧隙条件：齿轮啮合时，齿侧之间应保持一定的间隙，以允许润滑油的进入和排出。

六、齿轮强度计算齿轮强度计算是齿轮设计的重要环节，主要包括齿面接触强度计算和齿根弯曲强度计算。

1.齿面接触强度计算：齿面接触强度计算是确定齿轮齿面接触应力是否满足材料屈服极限的要求。

Grief is no greater than heart death, and no more exhaustion than heart fatigue.整合汇编简单易用（页眉可删）机械设计基础的优秀教案关于机械设计基础方面的教案我们应该要怎么做呢?下面是为大家带来的机械设计基础的教案!第一章机械设计基础概论(一)教学内容1、引言2、机器的组成及其特征3、机械设计的基本要求和一般程序4、机械设计基础课程的内容、性质和任务(二)教学要求1、掌握内容：机器的组成、特征及相关基本概念2、熟悉内容：机械设计的基本要求;机械设计的方法和一般步骤3、了解内容：课程内容、地位、作用和任务第二章平面机构(一)教学内容1、平面机构的组成2、平面机构运动简图3、平面机构的自由度计算4、平面连杆机构的基本型式及其演化5、平面四杆机构的基本特性6、平面四杆机构的设计__7、多杆机构简介(二)教学要求1、掌握内容：自由度、约束、运动副和机构;平面机构自由度计算(复合铰链、局部自由度、虚约束)、机构具有确定运动的条件;平面连杆机构的基本型式及其演化;平面四杆机构有曲柄的条件和几个基本概念(行程速度变化系数K、极位夹角θ、压力角与传动角、死点)2、熟悉内容：平面机构的运动简图;平面四杆机构设计的图解法3、了解内容：平面机构的组成原理;平面四杆机构设计的解析法和实验法第三章凸轮机构(一)教学内容1、凸轮机构的应用和分类2、常用从动件的运动规律3、图解法设计盘形凸轮轮廓曲线__4、解析法设计凸轮轮廓5、设计凸轮机构应注意的问题(二)教学要求1、掌握内容：从动件常用运动规律及选择;按给定从动件规律设计凸轮轮廓(图解法);凸轮机构基本尺寸的确定2、熟悉内容：凸轮机构的应用及分类3、了解内容：按给定从动件运动规律设计凸轮轮廓(解析法)第四章间歇运动机构(一)教学内容1、棘轮机构2、槽轮机构__3、不完全齿轮机构和凸轮式间歇机构简介(二)教学要求1、掌握内容：棘轮机构;槽轮机构2、了解内容：不完全齿轮机构和凸轮式间歇机构第五章带传动和链传动(一)教学内容1、带传动的类型和应用2、V带和V带轮3、带传动的受力分析和应力分析4、带传动的弹性滑动和传动比利5、普通V带传动的设计6、带传动的张紧和维护(二)教学要求1、掌握内容：带传动的几何尺寸计算、带传动参数的选择和计算;2、熟悉内容：带传动的类型和特点，带的结构和规格，带轮的结构，带传动的受力分析、应力分析，带传动的打滑、弹性滑动、滑动率、失效形式及设计准则，带传动张紧的目的。

机构的急回特性。

行程速比系数K表明急回运动的相对程度。

2.传力特性2.1压力角：作用于从动件上的力与其作用点C的绝对速度方向之间所夹的锐角，称为压力角。

压力角的余角称为传动角。

四杆机构体现了机构在运动中的配合关系，改变不同长度，可以实现不同状态的运动，引出学生要有配合，灵活的思想等速运动是从动件上升或下降的速度为一常数的运动规律。

2)等加速等减速运动规律从动件在推程(或回程)的前半段行程作等加速运动，后半段行程作等减速运动。

4.凸轮机构的传力特性凸轮机构的型线导致从动件运动规律的不同，可以引出不同的思路可以创造不同结知识点五螺旋机构一、螺纹的基本知识1根据压型分类2螺纹根据牙型可分三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等，其中三角形螺纹主要用于零件间连接，矩形螺纹、梯形螺纹和锯齿形螺纹主要用于传递动力和运动。

3.按螺旋方向分类根据螺旋线绕行方向的不同，螺纹可分为右旋螺纹和左旋螺纹4.按形成螺纹线数分类螺纹有单线和多线之分，沿一条螺旋线形成的螺纹为单线螺纹，沿多条螺旋线形成的螺旋为多线螺纹，多线螺纹中，以双线螺旋较为常用5.按螺旋线形成的表面分类在圆柱体外表面上形成的螺纹称为外螺纹，在圆柱内表面形成的螺纹称为内螺纹6.螺纹的参数内、外螺纹总是成对使用的，只有当内、外螺纹的牙型、公称直径、螺距、线数和旋向五个要素完全一致时，才能正常地旋合。

二、螺旋机构的基本知识1.分类：传力螺旋、传动螺旋、调整螺旋2.螺旋机构的特点(1)当螺杆转过一周时，螺母只移动一个导程，而导程可以做得很小。

故螺旋机构可以得到很大的减速比。

(2)由于减速比大，当在主动件上施加一个不大的扭矩时，在从动件上可获得一个很大的推力，即螺旋机构具有很大的机械利益。

(3)选择合适的螺旋升角可以使螺旋机构具有自锁性。

(4)结构简单、传动平稳、无噪声等。

(5)滑动螺旋的效率较低，特别是自锁螺旋的效率都低于50%。

3.螺旋机构的运动形式4.滚动螺旋机构。

基于Predator SFC 系统的槽轮机构CAD/CAM 创新实验 ---------------槽轮机构设计方案1． 槽轮机构简介在图1中的外槽轮机构中，主动件拔盘以角速度w1匀速转动，当拔盘上的圆销转到图1所示的A 位置时，拨盘上锁止弧S1的起使边到达中心连线O 1O 2位置，槽轮开始转动。

当圆销转到A 1时，拔销退出轮槽，拔盘继续转动，槽轮却停止转动，我们称此时的槽轮被锁住，槽轮上的内凹锁止弧和拨盘上的外凸锁止弧啮合在一起。

这样，主动拨盘连续转动就转换成槽轮的间歇转动。

为避免槽轮在起动和停歇时发生刚性冲击，拔销开始进入和离开轮槽时，轮槽的中心线应和圆销中心A 的运动圆周相切，即拔销转到图1所示位置时，O 1A ⊥O 2A 。

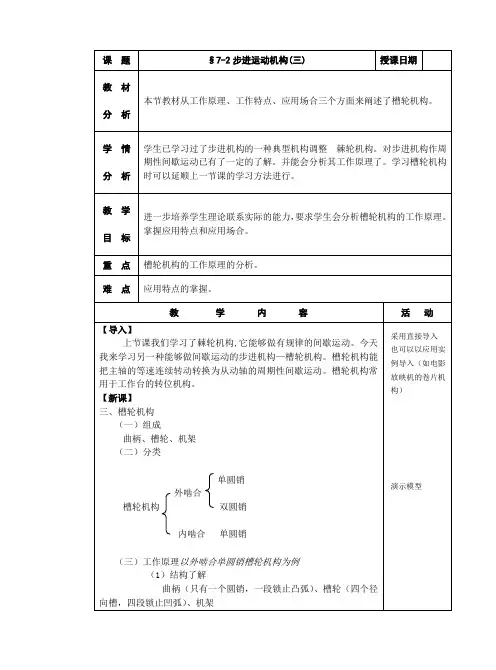

图1外槽轮机构组成：带圆销的拨盘、带有径向槽的槽轮。

拨盘和槽轮上都有锁止弧：槽轮上的凹圆弧、拨盘上的凸圆弧，起锁定作用。

工作过程：拨盘连续回转，当两锁止弧接触时，槽轮静止；反之槽轮运动。

作用：将连续回转变换为间歇转动。

特点：结构简单、制造容易、工作可靠、机械效率高，能平稳地、间歇地进行转位。

因槽轮运动过程中角速度有变化，不适合高速运动场合。

2．槽轮机构优点(1)结构简单，工作可靠，效率较高;(2)在进入和脱离啮合时运动较平稳，能准确控制转动的角度;(3)转位迅速，从动件能在较短的时间内转过较大的角度;(4)槽轮转位时间与静止时间之比为定值。

3．槽轮机构缺点(1)槽轮的转角大小不能调节;(2)槽轮转动的始、末位置加速度变化较大，从而产生冲击:(3)在工作盘定位精度要求较高时，利用锁紧弧面往往满足不了要求，而需另加定位装置。

(4)槽轮的制造与装配精度要求较高。

由于这些原因，槽轮机构一般应用在转速不高的装置中。

4．槽轮机构的工作原理槽轮机构，又叫马尔他机构或日内瓦机构，由具有径向槽的槽轮1和具有拨销2的拨杆3组成，其工作原理如图2所示。

图2 槽轮机构工作原理简图当拨杆转过一定的角度，拨动槽轮转过一个分度角，由图(a)所示的位置转到图(b)所示的位置时，拨销退出轮槽，此后，拨杆空转，直至拨销进入槽轮的下一个槽内，才又重复上述的循环。

第九章其他常用机构（6课时）教学目标1、了解换向机构类型和工作原理2、了解不完全齿轮机构工作原理3、掌握变速机构类型和工作原理。

4、掌握棘轮机构、槽轮机构工作特点教学重点难点1、变速机构类型和工作原理。

2、棘轮机构、槽轮机构工作特点。

第一节变速机构变速机构是指在输入转速不变的条件下，使从动轮(轴)得到不同转速的传动装置。

例如机床主轴的变速传动系统是将动力源(主电动机)的恒定转速通过变速箱变换为主轴的多级转速。

机床、汽车和其他机械上常用的变速机构有滑移齿轮变速机构、塔齿轮变速机构、倍增变速机构和拉键变速机构等。

但无论哪一种变速机构，都是通过改变一对齿轮传动比大小，从而改变从动轮(轴)的转速。

一、有级变速机构有级变速机构——在输入转速不变的条件下，使输出轴获得一定的转速级数。

●滑移齿轮变速机构●塔齿轮变速机构●倍增速变速机构●拉键变速机构特点：实现在一定转速范围内的分级变速，具有变速可靠、传动比准确、结构紧凑等优点，但高速回转时不够平稳，变速时有噪声。

二、无级变速机构无级变速机构——依靠摩擦来传递转矩，适量地改变主动件和从动件的转动半径，使输出轴的转速在一定的范围内无级变化●滚子平盘式无级变速机构● 锥轮－端面盘式无级变速机构 ● 分离锥轮式无级变速机构机械无级变速机构的变速范围和传动比在实际使用中均限制在一定范围内，不能随意扩大。

由于采用摩擦传动，因此不能保证准确的传动比第二节 换向机构换向机构——在输入轴转向不变的条件下，可改变输出轴转向的机构。

一、三星齿轮变向机构图1所示，由Z1、Z2、Z3和Z4四个齿轮，以及三角形杠杆架组成。

Zl 和Z4两齿轮用键装在位置固定的轴上，并可与轴一起转动2和3两齿轮空套在三角形杠杆架的轴上，杠杆架通过搬动手柄可绕齿轮Z4轴心转动。

在图示位置，齿轮通过齿轮Z3带动齿轮Z4，使齿轮z4按一定方向旋转，齿轮Z2空转。

若手柄向下搬动，这时Z1和Z3两齿轮脱开啮合，Z1和Z2进入啮合，这样齿轮Z1通过齿轮2和3而带动齿轮4，由于多了一个中间齿轮Z2，当齿轮Z1的旋转方向不变，齿轮在Z4的旋转方向就改变了。
