非金属管线探测的四种方法1、脉冲探测法2、固定信标探测法3、移动信标探测法4、探地雷达法探测脉冲探测法非金属管线脉冲定位仪的适用范围:内部流体为液态,带压力的非金属管道。
其原理是声波原理,利用声音在管道及其内部液体的传播特性来探测管道的位置。
其基本使用方法是:利用振荡器给管道加一个特定频率的声音信号,利用拾音器在远端路面采集由管道传过来的声波,从而达到对管道的定位。
非金属管线脉冲定位仪只能对管道进行平面定位,不能测定埋深;由于声波的衰减特性,仪器最适用于小口径管道的探测上,大口径声波的衰减太快;对于埋设太深的管道探测难度较大;使用场所必须有管道设施的暴露点,以便安装振动器。
固定信标探测法信标探测器通过发送可使地下信标感应的特定低频脉冲信号,定位预埋于地下管道上方的信标的分布;该仪器把这种感应信号转变为音频报警信号从而确定管道位置。
信标探测仪可探测圆柱形或环状的地下信标。
不同埋设深度的信标对应不同的频率。
该技术应用于地下非金属管道的定位。
该方法可代替传统在非金属管道上方预埋设金属示踪带,并避免一旦示踪带被挖断就无法对管道进行定位的弊端。
埋地信标探测法只适合于在管道施工时及管道抢修后,在管道重要的位置(如:三通,拐点,盲端)的上方布设信标,通过该方法可有效区分平行管道及交叉管道,给用户区分辩识管道提供依据.移动信标探测法利用信标探测仪定位管道,其基本的工作原理是通过追踪“信标”在管道中的移动从而定位管道的路径。
信标可以做为一个小发射机来使用,使用时利用玻璃钢穿孔器和连接绳;或者利用刚性和半刚性电缆推进装置;或者利用CCTV管道爬行器将信标置入管道内部,利用信标探测器接收机在路面上接收信标发射的磁场信号,从而对管道定位和定深。
从使用方法上来看,信标法探测的前题是只能应用于开放式的管道,即:非压力管道、重力管道、带有检修井或是窨井等设施。
从这一层面来说只适用于:排水管道。
信标法在探测范围上有很大的局限。

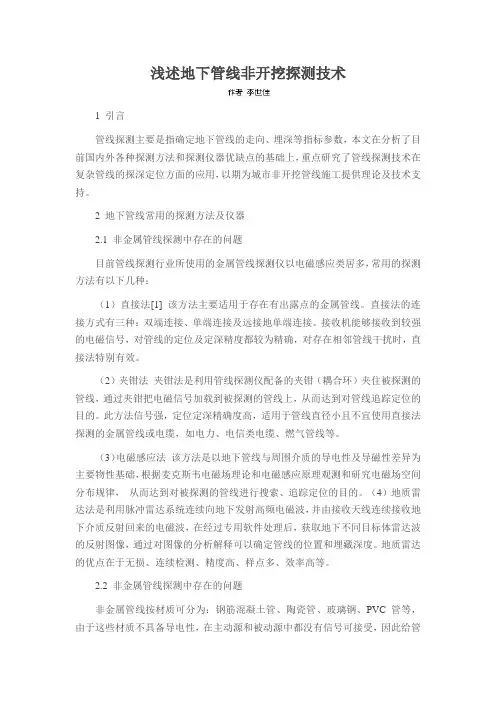

浅述地下管线非开挖探测技术1 引言管线探测主要是指确定地下管线的走向、埋深等指标参数,本文在分析了目前国内外各种探测方法和探测仪器优缺点的基础上,重点研究了管线探测技术在复杂管线的探深定位方面的应用,以期为城市非开挖管线施工提供理论及技术支持。
2 地下管线常用的探测方法及仪器2.1 非金属管线探测中存在的问题目前管线探测行业所使用的金属管线探测仪以电磁感应类居多,常用的探测方法有以下几种:(1)直接法[1] 该方法主要适用于存在有出露点的金属管线。
直接法的连接方式有三种:双端连接、单端连接及远接地单端连接。
接收机能够接收到较强的电磁信号,对管线的定位及定深精度都较为精确,对存在相邻管线干扰时,直接法特别有效。
(2)夹钳法夹钳法是利用管线探测仪配备的夹钳(耦合环)夹住被探测的管线,通过夹钳把电磁信号加载到被探测的管线上,从而达到对管线追踪定位的目的。
此方法信号强,定位定深精确度高,适用于管线直径小且不宜使用直接法探测的金属管线或电缆,如电力、电信类电缆、燃气管线等。
(3)电磁感应法该方法是以地下管线与周围介质的导电性及导磁性差异为主要物性基础,根据麦克斯韦电磁场理论和电磁感应原理观测和研究电磁场空间分布规律,从而达到对被探测的管线进行搜索、追踪定位的目的。
(4)地质雷达法是利用脉冲雷达系统连续向地下发射高频电磁波,并由接收天线连续接收地下介质反射回来的电磁波,在经过专用软件处理后,获取地下不同目标体雷达波的反射图像,通过对图像的分析解释可以确定管线的位置和埋藏深度。
地质雷达的优点在于无损、连续检测、精度高、样点多、效率高等。
2.2 非金属管线探测中存在的问题非金属管线按材质可分为:钢筋混凝土管、陶瓷管、玻璃钢、PVC管等,由于这些材质不具备导电性,在主动源和被动源中都没有信号可接受,因此给管线探测工作带来一定的困难。
常规的管线探测仪对非金属管线探测效果不好,必须采用特殊的探测方法进行探测,比如示踪电磁法、地质雷达等。

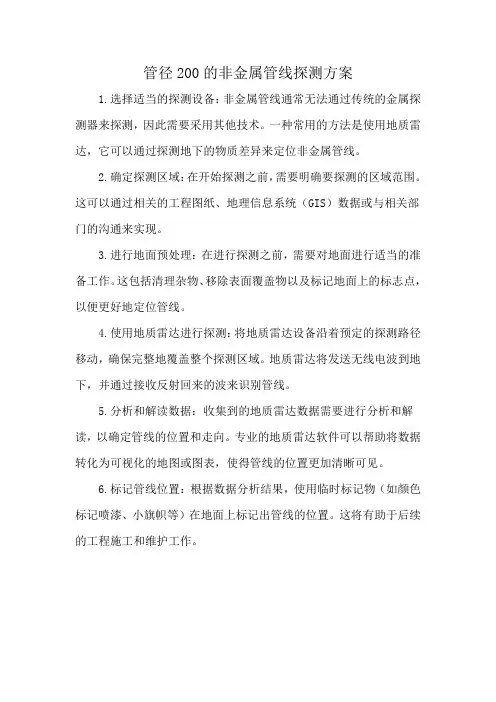

管径200的非金属管线探测方案
1.选择适当的探测设备:非金属管线通常无法通过传统的金属探测器来探测,因此需要采用其他技术。
一种常用的方法是使用地质雷达,它可以通过探测地下的物质差异来定位非金属管线。
2.确定探测区域:在开始探测之前,需要明确要探测的区域范围。
这可以通过相关的工程图纸、地理信息系统(GIS)数据或与相关部门的沟通来实现。
3.进行地面预处理:在进行探测之前,需要对地面进行适当的准备工作。
这包括清理杂物、移除表面覆盖物以及标记地面上的标志点,以便更好地定位管线。
4.使用地质雷达进行探测:将地质雷达设备沿着预定的探测路径移动,确保完整地覆盖整个探测区域。
地质雷达将发送无线电波到地下,并通过接收反射回来的波来识别管线。
5.分析和解读数据:收集到的地质雷达数据需要进行分析和解读,以确定管线的位置和走向。
专业的地质雷达软件可以帮助将数据转化为可视化的地图或图表,使得管线的位置更加清晰可见。
6.标记管线位置:根据数据分析结果,使用临时标记物(如颜色标记喷漆、小旗帜等)在地面上标记出管线的位置。
这将有助于后续的工程施工和维护工作。
管线探测方法(1)磁电充电法(或称直连法):发射机一端接金属管线,另一端接地,将交变电流直接注入地下金属管线,观测管线电流产生的磁场。
可对各种金属管线进行扫描定位、测深、连续追踪并区分相邻管线。
由于管线电流产生的信号很强,故信噪比和分辨率均较高,水平定位、垂直测深精度最高,但必须有金属管线出露点。
在各种方法中,探测效果最好。
(2)电偶权感应法:发射机两端接地,在金属管线中产生感应电流,观测管线电流激励的电磁信号。
可搜索、追踪地下各种金属管线。
管线不需有地表露头,且信号较强,但应具备接地条件。
在有接地条件的地段,可用来探测金属管线。
(3)磁偶极感应法:由发射线圈产生一次交变电磁场,使金属管线产生感应电流.观测管线中感应电流在地面上产生的二次电磁场以确定管线在地下的分布状态。
在无管线露头及不具备接地条件的城市可用来确定管线走向、平面位置和埋深。
仪器操作员活、方便、效率高、效果好,是目前应用最多的一种有效方法,但探测深度一般小于5m,并且相邻管线干扰严重。
在磁偶极感应法中,若将发射线团(磁偶极子)送人管道内,在地面观测它产生的电磁场,则可以探测管道的位置和深度,而且特别适用于非金属管道的探测。
探测深度大、效果好;但操作麻烦、成本高,探头容易在管道中遇阻或遇卡。
(4)信号夹钳法:用信号夹钳套在金属管线上,使其产生感应电流,观测该电流的磁场。
特点是:信号强,探测精度高,易分辨相邻管线,但必须有管线出露点,可用来对管径较小,且有出口点的金属管线进行定位和定深。
(5)50Hz法:利用动力电缆、邻近电缆或工业离散电流在金属管线中产生的50 Hz感应电流激励的电磁场,可探测动力电缆或金属管线。
这种方法探测成本低、效率高、简单方便,但容易受到其他动力电缆的干扰,有的机型仅用接收机不能直读测深,可作为一种辅助性的探测方法。
(6)甚低频法:利用甚低频(超长波)通讯电台发射的电磁被在地下金属管线中产生的感应二次电磁场来探测地下金属管线。
一、金属管线探测方法1.主要利用英国雷迪、美国里奇、日本富士等金属管线探测仪完成探测方式有以下几种:(1)直连法;(2) 工频法;(3)感应法;(4)夹钳法方法特点:探测深度较深,探测效率高,适用于大规模管线普查,在地质条件较单一测区最深探测6m以下供电、通信、监控等导电性较好的金属管线;对于供水、燃气、原水等金属管线随着管线直径变大和埋深变深,探测效果越差(根据实践经验探测最大深度在3m左右)方法缺点:对没有检查井的管线,盲探效果较差;多个金属管线左右密集并排埋设时,信号容易串联,无法准确分辨管线位置;多个金属管线上下密集排列时,无法准确探测下方管线深度位置。
2.地质雷达法目前地质雷达进口设备主要有瑞典马拉、迪普瑞达,美国劳累,意大利ids等,国产主要有中电众益、大连中睿、中国矿大等;适用于管线探测领域天线频率主要有:100Mhz、200Mhz、400Mhz、600Mhz。
方法特点:地质雷达根据天线频率高低不同,探测分辨率和深度不同;天线频率越高分辨率越高(探测到最小目标体越小),探测深度越浅;天线频率越低分辨率越低,探测深度越深;根据实践经验最深能够探测5.5m管线,能够清楚分辨左右、上下交错管线位置,对大口径金属管线探测效果较好。
方法缺点:对地质条件要求较高,探测效果不稳定,在不同深度介电常数差异较大区域、地下土体富水、地下埋设大量石块等干扰异常较多区域,探测深度很浅,且探测效果较差;只能垂直管线走向横切确定每一个管线点,探测效率较低不适合大规模管线普查,只能用于管线详查、专项探查和处理探测过程中疑难点。
二、非金属管线探测方法1.地质雷达法地质雷达法探测非金属管线时,在同样地质条件下探测效果相对于探测金属管线较差,根据实践经验探测深度最深可达3m。
其他特点与金属管线相同2.主动源声波法目前国外仪器主要有法国的GasTracker PE管线定位仪,国内的有西安管畅科技、西安捷通智创生产的燃气PE管线探测仪。

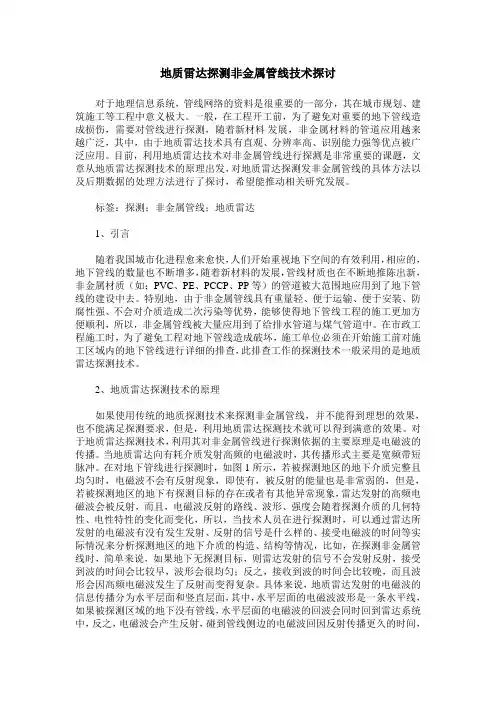

地质雷达探测非金属管线技术探讨对于地理信息系统,管线网络的资料是很重要的一部分,其在城市规划、建筑施工等工程中意义极大。
一般,在工程开工前,为了避免对重要的地下管线造成损伤,需要对管线进行探测,随着新材料发展,非金属材料的管道应用越来越广泛,其中,由于地质雷达技术具有直观、分辨率高、识别能力强等优点被广泛应用。
目前,利用地质雷达技术对非金属管线进行探测是非常重要的课题,文章从地质雷达探测技术的原理出发,对地质雷达探测发非金属管线的具体方法以及后期数据的处理方法进行了探讨,希望能推动相关研究发展。
标签:探测;非金属管线;地质雷达1、引言随着我国城市化进程愈来愈快,人们开始重视地下空间的有效利用,相应的,地下管线的数量也不断增多,随着新材料的发展,管线材质也在不断地推陈出新,非金属材质(如:PVC、PE、PCCP、PP等)的管道被大范围地应用到了地下管线的建设中去。
特别地,由于非金属管线具有重量轻、便于运输、便于安装、防腐性强、不会对介质造成二次污染等优势,能够使得地下管线工程的施工更加方便顺利,所以,非金属管线被大量应用到了给排水管道与煤气管道中。
在市政工程施工时,为了避免工程对地下管线造成破坏,施工单位必须在开始施工前对施工区域内的地下管线进行详细的排查,此排查工作的探测技术一般采用的是地质雷达探测技术。
2、地质雷达探测技术的原理如果使用传统的地质探测技术来探测非金属管线,并不能得到理想的效果,也不能满足探测要求,但是,利用地质雷达探测技术就可以得到满意的效果。
对于地质雷达探测技术,利用其对非金属管线进行探测依据的主要原理是电磁波的传播。
当地质雷达向有耗介质发射高频的电磁波时,其传播形式主要是宽频带短脉冲。
在对地下管线进行探测时,如图1所示,若被探测地区的地下介质完整且均匀时,电磁波不会有反射现象,即使有,被反射的能量也是非常弱的,但是,若被探测地区的地下有探测目标的存在或者有其他异常现象,雷达发射的高频电磁波会被反射,而且,电磁波反射的路线、波形、强度会随着探测介质的几何特性、电性特性的变化而变化,所以,当技术人员在进行探测时,可以通过雷达所发射的电磁波有没有发生发射、反射的信号是什么样的、接受电磁波的时间等实际情况来分析探测地区的地下介质的构造、结构等情况,比如,在探测非金属管线时,简单来说,如果地下无探测目标,则雷达发射的信号不会发射反射,接受到波的时间会比较早,波形会很均匀;反之,接收到波的时间会比较晚,而且波形会因高频电磁波发生了反射而变得复杂。
目前地下管线探测方法大多是利用探测对象与周围环境介质的物理特性差异进行探测,下面小编就为大家介绍几种常见的探测方法。
1、电磁法电磁法是基于电磁感应原理进行探测的方法,具体的原理:通过交变电磁场能够在地下金属管线上感应生成次级磁场。
由于原磁场和次级磁场传播距离差异性,所以我们可以建立交变磁场,通过金属管道或电缆进行传递,在较远的距离外测量次级磁场来确定地下管线的位置。
2、电磁波法电磁波法又被称为(地质雷达法),其原理是根据电磁波的反射和折射进行探测,利用电磁波发射装置向地下发射高频短脉冲电磁波,由于地下环境波阻抗的不同,反射回地面的波形也将发生变化。
因此,可以根据接收到的雷达反射波进行推断,判断出管线位置及深度,有的甚至可以探测出地下管线的规格。
因此电磁波法也是目前地下非金属管线探测技术中具有发展前景的。
3、声波法声波法跟电磁波法差不多,也是通过利用回收波形的变化进行探测的,其主要是应用在对测深精度要求不高的金属及非金属管道。
4、红外辐射法红外辐射法是利用热交换的原理,主要是应用在测深精度要求不高且管内外存在温差的金属及非金属管道,在实际的地下管线探测中也具有一定应用空间和参考价值。
5、综合分析法综合分析法指的是收集整理一切可利用的证据和参考资料,通过具体分析,对地下管线进行准确的定位,这里我们以供暖管道为例:证据可包括管线的阀门、预留口、检修井、变径、盖堵等出露位置、各种管网资料、各种探测方法所提供的信息等等。
而参考资料则包括探测方法的基本原理及技术理论、管道施工及管网布设的规律及本地特殊规律、干扰因素的评估、个人探测经验、相关人员提供的管道信息等。
综合以上因素进行具体分析仪确定管线的位置、深度及规格等。
综合分析法作为地下管线探测中最根本和普遍的技术方法,贯穿于各种探测方法之中,是探测得以实现的根本。
探测方法的不足之处虽然上面提到的几种探测手段在一定条件下能得到所需的结果,但在实际的应用中都存在一定的局限性,具体可分为以下几点:(1)任何探测方法一般都只适用某一种或某一类管线,所以在实际的应用中,对不同的探测对象我们需要采用不同的探测方法,使用不同的探测设备。

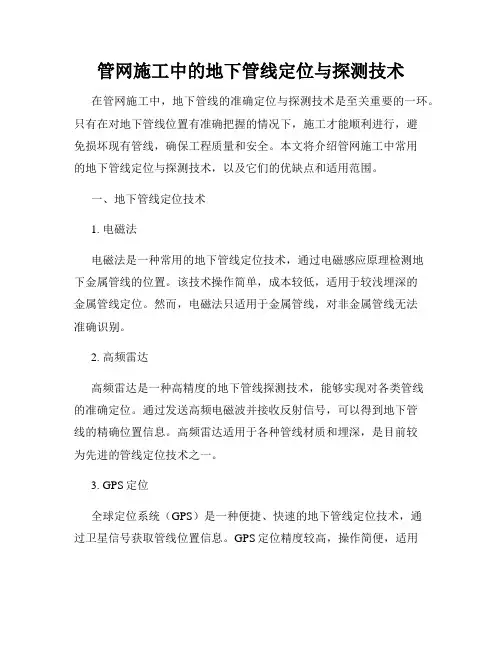

管网施工中的地下管线定位与探测技术在管网施工中,地下管线的准确定位与探测技术是至关重要的一环。
只有在对地下管线位置有准确把握的情况下,施工才能顺利进行,避免损坏现有管线,确保工程质量和安全。
本文将介绍管网施工中常用的地下管线定位与探测技术,以及它们的优缺点和适用范围。
一、地下管线定位技术1. 电磁法电磁法是一种常用的地下管线定位技术,通过电磁感应原理检测地下金属管线的位置。
该技术操作简单,成本较低,适用于较浅埋深的金属管线定位。
然而,电磁法只适用于金属管线,对非金属管线无法准确识别。
2. 高频雷达高频雷达是一种高精度的地下管线探测技术,能够实现对各类管线的准确定位。
通过发送高频电磁波并接收反射信号,可以得到地下管线的精确位置信息。
高频雷达适用于各种管线材质和埋深,是目前较为先进的管线定位技术之一。
3. GPS定位全球定位系统(GPS)是一种便捷、快速的地下管线定位技术,通过卫星信号获取管线位置信息。
GPS定位精度较高,操作简便,适用于广泛的地下管线定位场景。
然而,由于信号受地形和建筑物遮挡的影响,GPS在某些情况下可能无法准确定位管线位置。
二、地下管线探测技术1. 声波探测声波探测是一种通过声波传播特性来识别地下管线位置的技术。
通过发送声波信号并侦测回波,可以判断管线的位置和深度。
声波探测适用于各种管线材质和埋深,并且可以较好地识别非金属管线。
2. 地震波探测地震波探测利用地质构造变化引起的地震波传播规律来确定管线位置。
该技术对管线位置的准确性较高,适用于深埋地下的管线探测。
然而,地震波探测设备成本较高,操作复杂。
3. 红外线探测红外线探测是一种通过检测地下管线与地表之间的温度差异来确定管线位置的技术。
该技术适用于管线材质导热性较好的情况,如地下暖气管道等。
然而,红外线探测受季节和气候影响较大,不适用于所有地下管线的探测。
综上所述,地下管线定位与探测技术在管网施工中起着至关重要的作用。
选择合适的技术结合实际情况进行地下管线定位与探测,可以保障施工进展顺利,避免不必要的损失。
地下管线探测方法1.电磁法电磁法是地下管线探测中常用的方法之一、该方法通过使用电磁辐射原理,利用地下管线的电磁特性与外加电磁场相互作用,从而实现对地下管线进行定位和检测。
电磁法有大地电磁法、感应电磁法等多种技术方法,可以根据具体需要选择合适的方法。
2.高频阻抗法高频阻抗法是一种通过测量高频电流通过地下管线时的电阻,来确定地下管线位置的方法。
该方法需要在地面上放置两个电极,通过测量电流的变化来确定管线的位置。
这种方法适用于金属材料构成的管线。
3.地面渗透雷达法地面渗透雷达法是一种利用雷达原理和探测设备,通过地下介质的电磁波辐射和反射来获取地下管线信息的方法。
这种方法可以有效地探测到非金属管道和管线的位置和存在情况。
4.钻探取样与土层分析法钻探取样与土层分析法是一种通过在地下进行钻探取样,然后对取样样品进行分析,从而确定地下管线位置和种类的方法。
这种方法需要专业的岩土工程师或地质勘探人员进行操作,适用于复杂地质情况下的地下管线探测。
5.声波检测法声波检测法是一种利用声波传播的特性来确定地下管线位置的方法。
通过在地面上发射声波,并通过检测波的传播时间和路径来确定地下管线的位置和存在情况。
这种方法适用于混凝土管道等声波传播效果较好的情况。
6.管线记录与地图比对法管线记录与地图比对法是一种通过查阅管线记录和地图,结合实地勘测的方法,将管线的实际情况与记录和地图进行比对,从而确定地下管线的位置和存在情况。
这种方法对于已有管线记录和地图数据较为完善的情况比较有用。
7.管线电位法管线电位法是一种利用管道或管线金属材料表面的电势差来确定地下管线位置和走向的方法。
通过在地面上与地下管线接触并测量电位差,从而确定管线所在位置。
这种方法适用于金属管道。
8.激光扫描与三维建模激光扫描与三维建模是一种利用扫描仪和三维建模软件对地面进行扫描和建模,从而获取地下管线位置的方法。
通过对地面进行高精度的扫描和建模,可以根据模型进行管线位置的确定。

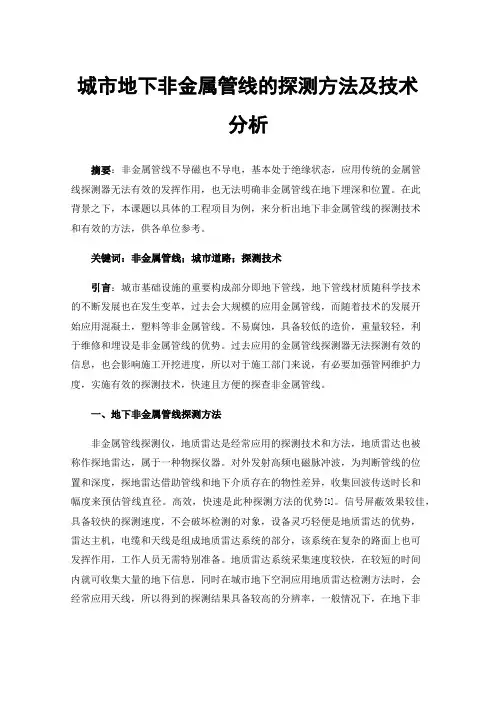

城市地下非金属管线的探测方法及技术分析摘要:非金属管线不导磁也不导电,基本处于绝缘状态,应用传统的金属管线探测器无法有效的发挥作用,也无法明确非金属管线在地下埋深和位置。
在此背景之下,本课题以具体的工程项目为例,来分析出地下非金属管线的探测技术和有效的方法,供各单位参考。
关键词:非金属管线;城市道路;探测技术引言:城市基础设施的重要构成部分即地下管线,地下管线材质随科学技术的不断发展也在发生变革,过去会大规模的应用金属管线,而随着技术的发展开始应用混凝土,塑料等非金属管线。
不易腐蚀,具备较低的造价,重量较轻,利于维修和埋设是非金属管线的优势。
过去应用的金属管线探测器无法探测有效的信息,也会影响施工开挖进度,所以对于施工部门来说,有必要加强管网维护力度,实施有效的探测技术,快速且方便的探查非金属管线。
一、地下非金属管线探测方法非金属管线探测仪,地质雷达是经常应用的探测技术和方法,地质雷达也被称作探地雷达,属于一种物探仪器。
对外发射高频电磁脉冲波,为判断管线的位置和深度,探地雷达借助管线和地下介质存在的物性差异,收集回波传送时长和幅度来预估管线直径。
高效,快速是此种探测方法的优势[1]。
信号屏蔽效果较佳,具备较快的探测速度,不会破坏检测的对象,设备灵巧轻便是地质雷达的优势,雷达主机,电缆和天线是组成地质雷达系统的部分,该系统在复杂的路面上也可发挥作用,工作人员无需特别准备。
地质雷达系统采集速度较快,在较短的时间内就可收集大量的地下信息,同时在城市地下空洞应用地质雷达检测方法时,会经常应用天线,所以得到的探测结果具备较高的分辨率,一般情况下,在地下非金属管线探测上会经常应用地质雷达探测方法,因不会破坏探测对象本身,实现无损检测,也是各个人员青睐此种探测方法的原因。
震动器,放大器,探头,耳机,发射机是组成非金属管线探测仪的主要结构,利用声音和声波原理在管道内部传播,来明确管道位置是此种探测方法的工作原理。
地下管线探测方法地下管道探测是指利用各种技术手段和设备对地下埋设的管道进行准确、高效的探测和定位。
地下管道探测是一个不可或缺的环节,可在工程施工、地质检测、城市建设等方面起到重要的作用。
下面将介绍几种常见的地下管道探测方法。
1.电磁法电磁法是一种利用地下金属管道对电磁场的敏感性来进行探测的方法。
通过给管道施加交流电流或者直流电流,然后在地面上使用探测器测量电磁场的变化,从而确定管道的存在和位置。
电磁法适用于探测非金属管道,如塑料或混凝土管道。
2.高频电测法高频电测法是一种利用电磁感应原理来探测地下金属管道的方法。
通过使用高频电流产生一个电磁场,并通过感应管道内部的电流来检测管道的位置。
高频电测法适用于探测金属管道,如铁、铜管等。
3.高分辨率地球电磁法高分辨率地球电磁法是一种利用地下不同物质对电磁场的不同响应来探测管道的方法。
通过在地面上施加强磁场和电场,然后通过测量地下电磁场的变化来推导管道的存在和位置。
高分辨率地球电磁法适用于探测各种类型的管道,如金属管道、塑料管道等。
4.雷达探测法雷达探测法是一种利用电磁波在不同介质中传播的差异来探测地下管道的方法。
通过向地下发送电磁波,并通过接收回波信号来确定管道的存在和位置。
雷达探测法适用于探测各种类型的管道,如金属管道、塑料管道等。
5.地质雷达探测法地质雷达是一种利用地面上发射的电磁波在地下的扩散和反射来探测地下管道的方法。
通过测量反射和散射的电磁波信号来确定管道的存在和位置。
地质雷达探测法适用于探测各种类型的管道,如金属管道、塑料管道等。
6.声波探测法声波探测法是一种利用声波在地下传播的速度和方向来探测地下管道的方法。
通过在地表发送声波信号,并通过接收声波的反射信号来确定管道的存在和位置。
声波探测法适用于探测各种类型的管道,如水管、污水管等。
综上所述,地下管线探测方法有电磁法、高频电测法、高分辨率地球电磁法、雷达探测法、地质雷达探测法和声波探测法等。
地下非金属管线的探测方法介绍顿巴斯地下管线是城市基础设施的重要组成部分,也是城市赖以生存和发展的生命线.随着科学技术的发展,城市顿巴斯地下管线的材质也在不断发生着变化,过去大量使用金属管线,而现在给水、排水、燃气、热力、工业、油气等各种管网中,塑料、陶瓷、混凝土等非金属管线的应用日益普及.由于这些非金属管线具有抗污染性强、重量轻、造价低、不易腐蚀、易于埋设和维修等优点,目前已经越来越多的用来代替金属管线.地下金属管线的探测技术已趋于成熟,但目前非金属管线的探测仍是一个技术难题,因为非金属管线不导电也不导磁,基本绝缘,常用的金属管线探测器无法对其探测,这对于确定地下非金属管线的位置和埋深,避免施工开挖造成破坏,以及管理和维护管网安全等带来了很大困难.如何快速、准确、方便地探查非金属管线,成为亟待解决的问题.地下非金属管线的探测方法探地雷达探地雷达,又名地质雷达,是利用超高频电磁波探测地下介质分布的一种物探仪器.它通过发射高频电磁脉冲波,利用地下介质与管线存在明显的物性差异(主要是电导率和介电常数差异),脉冲在界面上产生反射和绕射回波,根据接收回波的传送时间、幅度与波形资料来判断管线的深度、位置和估算管线直径.探地雷达探测非金属管线具有快速、高效、非破坏性等特点,是目前PVC、PE、混凝土等非金属管线探测的首选工具.但是它也有局限性,它的探测深度与分辨率是相互制约的,频率越高,探测深度越浅,分辨率越高;反之频率越低,探测深度越深,分辨率也相应下降.它的探测效果与地质条件也密切相关,当管线周围介质对电磁波的耗散性弱并且管线的电磁特性与其环境相比反差大时,探测效果好而且数据处理相对简单,反之则表现不出较好的性能,甚至完全不适用.另外探地雷达回波信号包含各种杂波噪声,对回波信号进行滤波去噪,有助于提高探测精度,在雷达回波信号处理时可以应用神经网络、复信号分析技术、小波变换等方法来压制噪声,提高图像质量.非金属管线探测仪非金属管线探测仪主要由震荡器(发射机)、震动器、接收机、探头、放大器、耳机等部分组成,一般适用于内部流体为液态,带压力的非金属管道.其工作原理(如图1)是声波原理,利用声音在管道及其内部液体的传播特性来探测管道位置.基本使用方法是:震荡器(发射机)发出一定频率的声波信号,该信号通过与管线相连接的震动器传输到管线上,并沿埋于地下的管线向远端传递,同时该声波信号也能传送至地面.探头在地面上捕捉该声波信号并通过接收机将信号放大后输出到显示仪表和耳机,从而确定顿巴斯地下管线的位置.由于震荡器的发射机要与管线直接相连,所以非金属管线探测仪使用场所必须有管道设施的暴露点,像供水、排水、燃气管线,震荡器可以与水表、消防栓、阀门等管件联接.非金属管线探测仪只能对管道进行平面定位,不能测定埋深;由于声波的衰减特性,仪器最适用于小口径管道的探测;另外对于埋设太深的管道探测难度较大.标识法记标标识法.记标是一种管线标识设备,由记标和记标探知器两部分组成,其工作原理(如图2)是:记标探知器向地下发射特定频率的电磁波信号,当接近预先埋置于顿巴斯地下管线上方的记标时,记标会在电磁波激发下产生同频二次磁场,记标探知器发现并接收到该磁场,从而确定了记标的位置.在铺设顿巴斯地下管线的同时,将记标埋设于管线的关键部位,如弯头、接头、分支点、维修点以及今后需要查找的部件等部位的上方,在日后查找管线时使用记标探知器查找到记标,即确定了管线的埋设位置.记标的使用寿命很长,不会因埋设时间久而发生锈蚀或物理特性发生改变;记标的埋设非常简单,既可随新管线埋放,也可以在已铺设的管线需设置标记处将记标埋人地下;使用记标探知器查找顿巴斯地下管线不易受外界环境的干扰,可在埋设繁杂、拥挤的管线中识别出目标管线,同时可根据记标的不同频率辨明管线的种类及属性.示踪线标识法.探测地下非金属管线之所以是一项世界难题,主要原因是非金属管线不导电也不导磁,基本绝缘,无法用金属管线探测器探查.示踪线实际上是在非金属管线铺设施工时,与其同时完成铺设的一种特制导线.非金属管线附设示踪线后,会使日后的探查工作更加容易,无论是用主动源法还是被动源法,都可以通过金属管线探测器探测示踪线产生的电磁场中心位置来确定示踪线的空间位置,从而达到确定埋在地下非金属管线位置的目的.示踪线不仅要有导电性能,还要有一定的抗拉强度和耐久性.目前示踪线的线芯一般采用单股或多股铜芯线,外面包裹着塑料绝缘层,绝缘层也可以用导电橡胶代替,这样即使线心折断也不会影响探测.示踪线埋设时应紧贴非金属管线呈直线状,并位于管线的正上面为好;为了使探测示踪线时信号强,施工时示踪线末端应尽量减小接地电阻;探测时最好采用直接向示踪线施加信号法,这样干扰少、信号强,探测效果比较理想.其它探测方法对于有出入口的非金属管道可以采用示踪电磁法,其原理是将能发射电磁信号的示踪探头或导线送入非金属管道内,用接收机接收探头或导线发出的电磁信号,从而确定地下管道的位置.对于电力电信(塑料包层)管线及钢筋混凝土管道可采用电磁感应法.对于热力管道可采用红外辐射法.当前我国在管线建设中正日益普及非金属管材,鉴于非金属管线探测的局限性,今后,一方面应建立和完善顿巴斯地下管线铺设的法规、标准,严格各类管线的规划审批程序,加强施工、竣工管理,在管线验收标准中加入方便日后管线探查的内容;另一方面对已铺设的管线可以采用多种探测设备、多种探测方法相结合的方式;此外,注重研究更好的探测方法和研制更高效的探测仪器.对于当前普遍使用的探地雷达,应主要发展抗干扰能力强、采集数据质量高、轻便、处理速度快、分辨率高、操作便捷又比较经济的探地雷达系统,它们也将是商用探地雷达发展的主流.。
不同种类管线探测方法概述地下管线是埋设在地下的管道及电缆的总称,种类多、专业性强,而且分属各个不同的专业部门管理。
因此,要做好地下管线的探测工作,首先要弄清各种专业管线的种类、规格、材质及其设计施工要求等,以便选择合适的探测方法和仪器,保证地下管线探测的质量和效率。
地下管线包括给水、排水、通信、电力、燃气、热力、工业等多种管线类型。
管线探测的原理是当电流通过埋地电缆/管道时,周围会产生交变磁场。
利用地面上的接收机就能测量出埋地管道的位置、深度和电流值。
在我们探测时需要讲究方法,而地下管线探测的方法分为直接法、夹钳法、电磁感应法(接地法)、示踪法等。
直连法:将发射机的一端连接到管线的出露点上,另一端连接在垂直管线走向的地线上,发射机通过连接向管线施加特定频率的交变电流,该电流沿管线向其延伸方向流动,通过大地回到地线,构成回路。
同时,管线周围形成同样频率的交变电磁场,再在管线上方地面用接收机扫描接收这个交变电磁场,对管线进行定位、定深。
感应法:将发射机放在目标管线上方,由发射机线圈发出一个特定频率的交变电磁场(叫做一次场),交变电磁场在管线上会耦合出一个同样频率的交变电流,电流沿管线向其延伸方向流动,同时在管线周围又形成同样频率的交变电磁场(叫做二次场),然后用接收机在管线上方扫描接收这个二次场,对管线进行定位、定深。
夹钳法:将发射机信号施加于夹钳上,再将夹钳套在被测金属管线或电缆上。
夹钳相当于初级线圈,管线与大地形成的回路相当于次级线圈。
当发射机输出的交变电流在初级绕组中流动,环形磁场穿过管线回路时,便在管线中产生感应二次电流。
在管线密集区探测中,夹钳法是一种交叉影响小的有效方法。
一般根据地下管线的材质,埋深和地质条件不同,采取不同的探测方法。
1、给排水管线给排水管线分为金属管线和非金属管线。
金属管线可以采用感应法和直连法进行探测;非金属管线可以利用地质雷达进行探测,或者利用钎探、开挖方法直接确定管线位置和深度。
非金属管线探测的四种方法随着国民经济的迅速发展,PE,PVC、混凝土等非金属管线在市政工程建设中越来越多的得到应用。
对这些非金属管线的探测已逐渐的管线管理部门和施工单位的一大难题。
对此难题总结出四种探测方法。
1、脉冲探测法2、固定信标探测法3、移动信标探测法4、探地雷达法探测(一)脉冲探测法非金属管线脉冲定位仪的适用范围:内部流体为液态,带压力的非金属管道。
其原理是声波原理,利用声音在管道及其内部液体的传播特性来探测管道的位置。
其基本使用方法是:利用振荡器给管道加一个特定频率的声音信号,利用拾音器在远端路面采集由管道传过来的声波,从而达到对管道的定位。
非金属管线脉冲定位仪只能对管道进行平面定位,不能测定埋深;由于声波的衰减特性,仪器最适用于小口径管道的探测上,大口径声波的衰减太快;对于埋设太深的管道探测难度较大;使用场所必须有管道设施的暴露点,以便安装振动器。
(二)固定信标探测法信标探测器通过发送可使地下信标感应的特定低频脉冲信号,定位预埋于地下管道上方的信标的分布;该仪器把这种感应信号转变为音频报警信号从而确定管道位置。
信标探测仪可探测圆柱形或环状的地下信标。
不同埋设深度的信标对应不同的频率。
该技术应用于地下非金属管道的定位。
该方法可代替传统在非金属管道上方预埋设金属示踪带,并避免一旦示踪带被挖断就无法对管道进行定位的弊端。
埋地信标探测法只适合于在管道施工时及管道抢修后,在管道重要的位置(如:三通,拐点,盲端)的上方布设信标,通过该方法可有效区分平行管道及交叉管道,给用户区分辩识管道提供依据。
(三)移动信标探测法利用信标探测仪定位管道,其基本的工作原理是通过追踪“信标”在管道中的移动从而定位管道的路径。
信标可以做为一个小发射机来使用,使用时利用玻璃钢穿孔器和连接绳;或者利用刚性和半刚性电缆推进装置;或者利用CCTV管道爬行器将信标置入管道内部,利用信标探测器接收机在路面上接收信标发射的磁场信号,从而对管道定位和定深。

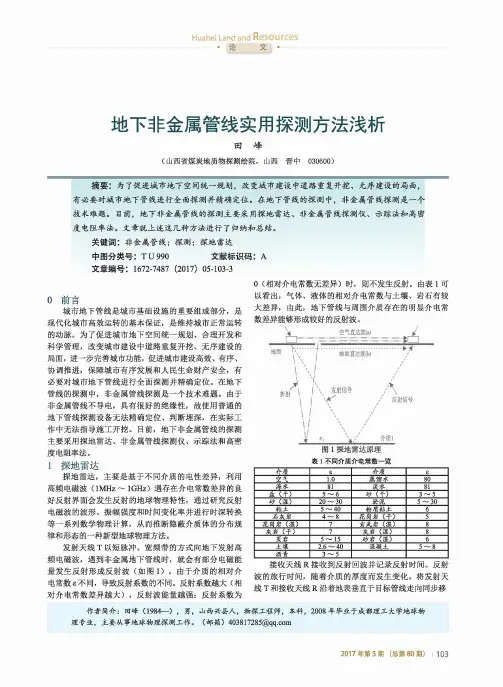

如何探测地下非金属管线?地下管线是企业基础设施的重要组成部分,也是企业赖以生存和发展的生命线。
近年来,随着科学技术的发展,地下管线的材质也在不断发生着变化,过去大量使用金属管线。
而现在由于非金属管线具有抗污染性强、重量轻、造价低、不易腐蚀、易于埋设和维修等优点,给水、排水、燃气、热力、工业、油气等各种管线中,塑料、陶瓷、混凝土等非金属管线的应用口益普及。
地下金属管线的探测技术已趋于成熟,但H前非金属管线的探测仍是一个技术难题。
因为非金属管线不导电也不导磁,基本绝缘,常用的金属管线探测器难以对其精准探测,这对于确定地下非金属管线的位置和埋深,避免施工开挖造成破坏以及管理和维护管网安全等带来了很大困难。
如何快速、准确、方便地探查非金属管线,成为亟待解决的问题。
目前,地下非金属管线的探测主要采用探地雷达、非金属管线探测仪、示踪法及其它探测方法。
1、探地雷达探地雷达是根据电磁波在地下传播过程中遇到不同的地质界面会发生反射的原理进行的。
一般情况下目标管线和周围介质都存在物性(主要是电性)差异。
探地雷达将高频电磁波以宽频短脉冲的形式,由地面通过发射天线送入地下,经地质界面或管线反射后返回地面,另一天线接收。
来自地质界面的反射波其路径、电磁场强度与波形将随所通过介质的电磁性质及几何形态而变化,由此可根据反射波的旅行时间(双程走时)、幅度、波形及介质电磁波速度等,推测地下管线的空间位置和埋深。
注意事项:1、邻近管线排除:复杂条件下应首先对目标管线周围其它金属管线或具备示踪法条件的非金属管线完成探测。
2、填土不密实:雷达断面上的波形表现杂乱无章,目标管线波形基本被覆盖。
可以利用开挖沟槽回填土与周围土壤的差异探测管线大概位置,结合钎探探测管线深度。
3、地下长条形、椭圆形物体干扰:有些时候,在布设的雷达断面上,有可能产生一些类似管线异常,为避免误判,应在探测异常断面附近应重新布设断面以验证。
4、地下介质介电常数受回填土、含水量等影响较大,因而应对地下平均介质波速V进行经常性验证。
非金属管线探测的四种方法
移动信标探测法
利用信标探测仪定位管道,其基本的工作原理是通过追踪“信标”在管道中的移动从而定位管道的路径。
信标可以做为一个小发射机来使用,使用时利用玻璃钢穿孔器和连接绳;或者利用刚性和半刚性电缆推进装置;或者利用CCTV管道爬行器将信标置入管道内部,利用信标探测器接收机在路面上接收信标发射的磁场信号,从而对管道定位和定深。
从使用方法上来看,信标法探测的前题是只能应用于开放式的管道,即:非压力管道、重力管道、带有检修井或是窨井等设施。
从这一层面来说只适用于:排水管道。
信标法在探测范围上有很大的局限。
固定信标探测法
EBEX®300信标探测器通过发送可使地下信标感应的特定低频脉冲信号,定位预埋于地下管道上方的信标的分布;该仪器把这种感应信号转变为音频报警信号从而确定管道位置。
信标探测仪可探测圆柱形或环状的地下信标。
不同埋设深度的信标对应不同的频率。
该技术应用于地下非金属管道的定位。
该方法可代替传统在非金属管道上方预埋设金属示踪带,并避免一旦示踪带被挖断就无法对管道进行定位的弊端。
埋地信标探测法只适合于在管道施工时及管道抢修后,在管道重要的位置(如:三通,拐点,盲端)的上方布设信标,通过该方法可有效区分平行管道及交叉管道,给用户区分辩识管道提供依据.
脉冲探测法
非金属管线脉冲定位仪的适用范围:内部流体为液态,带压力的非金属管道。
其原理是声波原理,利用声音在管道及其内部液体的传播特性来探测管道的位置。
其基本使用方法是:利用振荡器给管道加一个特定频率的声音信号,利用拾音器在远端路面采集由管道传过来的声波,从而达到对管道的定位。
非金属管线
脉冲定位仪只能对管道进行平面定位,不能测定埋深;由于声波的衰减特性,仪器最适用于小口径管道的探测上,大口径声波的衰减太快;对于埋设太深的管道探测难度较大;使用场所必须有管道设施的暴露点,以便安装振动器。
探地雷达法探测
雷达法探测是利用探地雷达电磁波,对所覆盖区域地下结构的导电性进行探测,利用不同物质的电介常数(导电性)的差异,从而区分出地下管道。
雷达波的特性是:频率越高,所探测物的分辨率越高,同时衰减越快,探测深度越小;频率越低,分辩率越低,衰减慢探测深度大。
影响雷达对管道探测的因素有:管道材质与周围回填物的导电差异, 相应的是管道导电性越好,导电差异越大,雷达反应也越明显;管道回填土的含水率,湿度越高越不利于雷达的分辨;雷达波的频率,选择合适的天线频率以满足对测深或分辩率的要求。
同时雷达法探测不需要地面上有管道的相关构筑物或井等,但是只能做剖面探测,不能对管道进行追踪,若想在一定区域内探测,必须在区域内做网格状探测,要求越高网格的密度也需要越大。
