Multisim软件在数字电路教学中的应用

第15卷第1期V ol.15N o.1珠海城市职业技术学院学报Z huha i C i t y Pol yt ec hni c col l e ge 2009年3月M a r.2009M ul t i s i m 是电子电路设计与仿真方面的ED A 软件。

由于M ul t i s i m 的最强大的功能是电子电路的设计与仿真，因此，称这种软件叫做虚拟电子实验室或电子工作平台（简称EW B ）。

利用这个虚拟的电子实验室，学生可以进行验证性实验和电子电路的设计仿真，除了能够达到与真实实验室相媲美的实验效果外，它还具备不损坏元器件、节约成本、实验简便快捷，效果直观等优点，同时还锻炼了学生对计算机软件的应用能力，是一种实用的现代教学手段。

下面以两个控制电路为例，介绍基于M ul t i si m 7的数字电路的设计过程。

一、设计路口红绿灯控制电路1.功能描述设计一个路口红绿灯控制电路，要求红、绿、黄灯一个灯亮正常，其余为故障。

2．电路分析电路用与非门实现，为组合逻辑电路。

先确定变量与输出量，3个路灯分别为A 、B 、C 。

正常为1，故障为0。

3．电路的设计方法我们通过M ul t i si m 软件的逻辑转换仪来完成整个设计过程。

首先，从菜单中拉出逻辑转换仪。

Si m ul at e →I nst r um ent →L ogi c C onvt er （也可从界面右侧的仪器仪表条中拉出逻辑转换仪）。

在系统作业去双击此图标。

出现真值表区，在顶部选择A 、B 、C 、三个输入变量，真值表便自动出现输入变量的所有组合，而右边的输出状态未定，根据设计要求改变为1或0、X 。

见图1M ul t i si m 在数字电子电路课程设计中的应用王丽（珠海城市职业技术学院，广东珠海519090）[摘要]M ul t i si m 是电子电路设计与仿真方面的ED A 软件，利用M ul t i s i m 可以创建“电子技术”虚拟实验室，学生可把学到的“电子技术”的知识，应用M ul t i si m 电路仿真软件进行设计和验证。

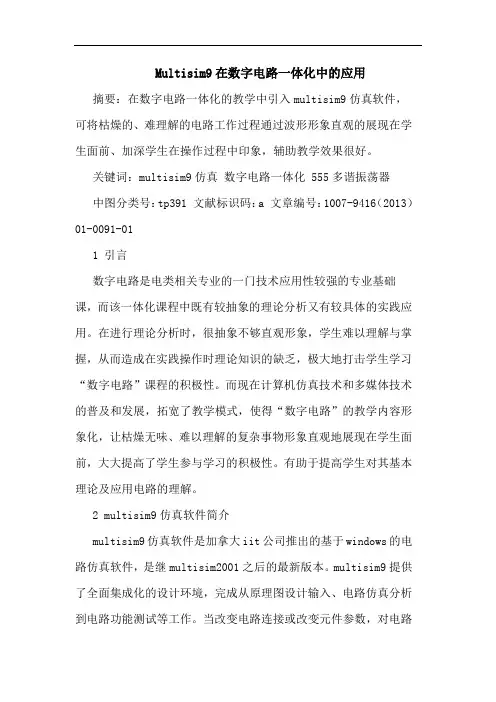

Multisim9在数字电路一体化中的应用摘要：在数字电路一体化的教学中引入multisim9仿真软件，可将枯燥的、难理解的电路工作过程通过波形形象直观的展现在学生面前、加深学生在操作过程中印象，辅助教学效果很好。

关键词：multisim9仿真数字电路一体化 555多谐振荡器中图分类号：tp391 文献标识码：a 文章编号：1007-9416（2013）01-0091-011 引言数字电路是电类相关专业的一门技术应用性较强的专业基础课，而该一体化课程中既有较抽象的理论分析又有较具体的实践应用。

在进行理论分析时，很抽象不够直观形象，学生难以理解与掌握，从而造成在实践操作时理论知识的缺乏，极大地打击学生学习“数字电路”课程的积极性。

而现在计算机仿真技术和多媒体技术的普及和发展，拓宽了教学模式，使得“数字电路”的教学内容形象化，让枯燥无味、难以理解的复杂事物形象直观地展现在学生面前，大大提高了学生参与学习的积极性。

有助于提高学生对其基本理论及应用电路的理解。

2 multisim9仿真软件简介multisim9仿真软件是加拿大iit公司推出的基于windows的电路仿真软件，是继multisim2001之后的最新版本。

multisim9提供了全面集成化的设计环境，完成从原理图设计输入、电路仿真分析到电路功能测试等工作。

当改变电路连接或改变元件参数，对电路进行仿真时，可以清楚地观察到各种变化对电路性能的影响。

而且multisim9仿真软件提供了丰富的元器件，还提供了种类繁多、方便实用的虚拟仪器。

这些虚拟仪器的连接与操作方式和实验室中的实际仪器相似，比较方便。

这都对数字电路的教学与实践提供了方便，可以极大地丰富教学内容，将枯燥无味的电路关系以数字或图形的方式实时显示出来，形象直观。

从而活跃课堂，既有利于提高学生学习本门课程的积极性，又可加深学生对电路及元器件的理解。

3 multisim9仿真软件应用在数字电路中，555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。

第12章数字电子技术仿真软件Multisim 2001电路设计与仿真应用12.1 Multisim 2001软件介绍Multisim 2001是加拿大交互图像技术有限公司（IIT公司）推出的最新版本，其前身是EWB5.0（电子工作平台）。

目前我国用户所使用的Multisim2001以教育版为主。

Electronics Workbench 公司推出的以Windows为系统平台的板级仿真工具Multisim，适用于模拟／数字线路板的设计，该工具在一个程序包中汇总了框图输入、Spice仿真、HDL设计输入和仿真、可编程逻辑综合及其他设计能力。

可以协同仿真Spice、Verilog和VHDL，并能把RF设计模块添加到成套工具的一些版本中。

整套Multisim工具包括Personal Multisim、Professional Multisim、Multisim Power Professional等。

这种仿真实验是在计算机上虚拟出一个元器件种类齐备、先进的电子工作台，一方面可以克服实验室各种条件的限制，另一方面又可以针对不同目的（验证、测试、设计、纠错和创新等）进行训练，培养学生分析、应用和创新的能力。

与传统的实验方式相比，采用电子工作台进行电子线路的分析和设计，突出了实验教学以学生为中心的开放模式。

12.1.1 M ultisim 2001软件操作界面启动Multisim 2001软件后，首先进入用户界面如图12-1所示，Multisim 2001的界面基本上模拟了一个电子实验工作平台的环境。

下面分别介绍主操作界面各部分的功能及其操作方法。

图12-1 Multisim 2001的基本界面1. 系统工具条图12-2所示为Multisim 2001的系统工具条，可以看出，其风格与Windows软件是一致的。

系统工具条中各个按钮的名称及功能如下所示。

2.设计工具条Multisim 2001的设计工具条如图12-3所示，它是Multisim的核心工具。
