电子计算机X线断层扫描(CT)一、头颅疾病A1型题1.下列对CT临床应用的概述中,不正确的是()A.颅脑肿瘤的检查:首选普通X线,次选CT检查B.肝脏肿瘤的检查:首选超声,次选CT检查C.脑梗死的检查:首选CT,次选脑血管造影D.椎间盘突出的检查:首选CT,次选脊髓造影E.骨肿瘤的检查:首选普通X线,次选CT检查2.以下选项中,哪项不是腔隙性脑梗死的CT影像学表现待征()A.以基底节区和丘脑区为好发部位B.平扫呈类圆形低密度灶,直径10~15mmC.占位效应明显D.病灶可以多发E.可以出现强化,以第2~3周最明显3.以下选项中哪项不是急性期脑内血肿的CT 影像学表现特征()A.发病时间在1周内B.平扫为肾形或椭圆形均匀高密度影C.血肿密度高达100Hu以上D.血肿周围有低密度水肿区E.血肿大时占位效应明显4.以下选项中,哪项不是急性脑挫裂伤的CT影像表现待征()A.损伤区边缘模糊的低密度区B.低密度区内的点片状出血C.蛛网膜下腔出血D.脑软化灶形成E.侧脑室受压变小、移位5.颅底骨折的首选检查方法是()A.轴位CTB.三维CT重建C.冠状位CTD.MRIE.X线平片6.以下选项中,哪项不是急性硬膜外血肿的CT影像表现待征()A.颅骨内板下双凸形高密度区,边界锐利B.血肿范围较大,经常跨越颅缝C.血肿密度均匀,也可因为混有血清、脑脊液或气体而呈混杂密度D.可见占位效应,中线结构移位,侧脑室变形、移位E.血肿可伴有局部颅骨骨折7.急性硬膜下血肿的典型CT影像特征是()A.颅板下方双凸透镜样高密度影,范围局限B.颅板下方双凸透镜样高密度影,范围广泛C.颅板下方新月样高密度影,范围局限D.颅板下方新月样高密度影,范围广泛E.脑沟、脑池内铸型高密度影8.蛛网膜下腔出血的直接CT影像征象是()A.脑室扩大B.脑沟、脑池密度增高C.脑内血肿D.基底节区高密度影E.脑水肿9.以下选项中,哪项不是非典型脑胀肿的CT影像表现特征()A.平扫只显示低密度,未显示等密度脓肿壁B.脓肿壁强化不连续C.部分呈环状强化,部分呈片状强化D.多环重叠,或分房状强化E.包膜显示完整、光滑、均匀、薄壁之特点10.室管膜瘤的CT影像表现特征是()A.位于侧脑室B.平扫肿瘤多呈等或高密度,散在点状钙化C.多数肿瘤增强后无明显强化D.不会发生于脑实质内E.肿瘤内无囊变区11.以下选项中,哪项不是室管膜瘤的CT影像表现特征()A.脊髓增粗,密度均匀降低B.肿瘤边界模糊,与正常分界欠清C.囊变较常见D.钙化常见E.增强后肿瘤实质部分轻度或不强化12.以下选项中,哪项不是脑膜瘤的典型CT影像表现特征()A.平扫大多数为高密度,少数为等或低密度B.多数肿瘤密度均匀,边界清楚C.增强扫描均匀一致强化D.全瘤以囊性为主,呈低密度E.周围可有水肿13.以下选项中,哪项不是脑胶质瘤的CT影像表现特征()A.病灶多位于白质B.多呈低密度C.病灶边界不清D.可为不规则环形伴壁结节强化E.常伴相邻的硬脑膜强化14.下列选项中,哪项不是脑颜面血管瘤病的CT影像学征象()A.患侧大脑半球顶枕区表面有弧带状或锯齿状钙化B.钙化周围可见脑梗死灶,偶见脑内出血灶C.伴随脑发育不全的脑沟增宽、脑室扩大和体积缩小D.增强扫描可显示皮质表面软脑膜的异常血管E.常并发脑膜瘤、神经病及其他先天畸形15.炎性假瘤的CT检查,根据病变部位的不同分为四型,哪项不是其分型()A.泪腺型B.泪囊型C.眼外肌型D.弥漫型E.肿块型A2型题1.患者男,36岁,头痛、发热1周,脑脊液检查提示蛋白含量增高。
技术与检测Һ㊀X线电子计算机断层扫描装置(CT)的原理及其常见故障达志鹏摘㊀要:根据X线电子计算机断层扫描装置(CT)的基本工作原理ꎬ介绍该设备整机结构及主要部件功能ꎬ分析其在临床使用中常见的故障ꎬ并给出最优的维修策略ꎬ从而降低设备的维修成本ꎮ关键词:X线电子计算机断层扫描装置(CT)ꎻ原理ꎻ故障诊断ꎻ检修一㊁X线电子计算机断层扫描装置(CT)是利用精确准直的X线束㊁γ射线㊁超声波等ꎬ与灵敏度极高的探测器一同围绕人体的某一部位做一个接一个的断面扫描ꎬ具有扫描时间快ꎬ图像清晰等特点ꎬ可用于多种疾病的检查的医疗器械ꎮ检查时X线电子计算机断层扫描装置(CT)是通过X射线束对人体某部一定厚度的层面进行扫描ꎬ由探测器接收透过该层面的X射线并输入计算机处理ꎬ根据人体不同组织对X线的吸收与透过率的不同分析数据进行处理后ꎬ就可摄下人体被检查部位的断面或立体的图像ꎬ发现体内任何部位的细小病变ꎮ由于X线电子计算机断层扫描装置(CT)诊断它的特殊诊断价值尤其是是在肿瘤诊断上价值ꎬ已成为各医院放射科必备的诊断设备ꎮ二㊁基本原理CT是用X射线束对人体某部一定厚度的层面进行扫描ꎬ由探测器接收透过该层面的X射线ꎬ转变为可见光后ꎬ由光电转换变为电信号ꎬ再经模拟/数字转换器(analog/digitalconverter)转为数字ꎬ输入计算机处理ꎮ盘中ꎮ经数字/模拟转换器(digital/analogconverter)把数字矩阵中的每个数字转为由黑到白不等灰度的小方块ꎬ即像素(pixel)ꎬ并按矩阵排列ꎬ即构成CT图像ꎮ所以ꎬCT图像是重建图像ꎮ每个体素的X射线吸收系数可以通过不同的数学方法算出ꎮ它根据人体不同组织对X线的吸收与透过率的不同ꎬ利用灵敏度极高的仪器对人体进行测量ꎬ然后将测量所获取的数据输入电子计算机ꎬ电子计算机对数据进行处理后ꎬ就可摄下人体被检查部位的断面或立体的图像ꎬ发现体内任何部位的细小病变ꎮ三㊁设备结构X线电子计算机断层扫描装置(CT)是由扫描系统㊁数据采集系统㊁计算机及图像重建系统三部分组成ꎮ其中扫描系统包括扫描机架㊁扫描床㊁X线管芯(球管)㊁套管组件㊁高压发生器㊁准直器㊁X线过滤器ꎮ数据采集系统包括探测器㊁数据通道㊁数据通道选择开关㊁数据缓冲器以及软件和硬件系统ꎮ实际操作中球管和探测器的较为复杂需要返厂维修或更换ꎮ四㊁常见故障及处理(一)故障现象一设备曝光后工作站显示图像有伪影1.故障分析(1)探测器损坏:探测器的某一个或某些损坏或探测效率降低引起ꎮ(2)X射线管(球管)辐射输出降低:射线量不足导致剂量降低ꎮ(3)X射线管(球管)位置或准直器的调整不佳:造成剂量的不足ꎮ2.故障的排查与维修(1)X线管(球管)辐射能力的降低是产生环状伪影的重要原因之一ꎮ此时X线管(球管)的射线输出不稳定ꎬ时高时低ꎮ因此应当判断环状伪影是由X线管引起ꎮ(2)判断是否积分电路损坏:积分电路的损坏可能是单一的也可能是成组的ꎮ积分电容最容易损坏的是电路板上的滤波电容(击穿)ꎮ(3)检查是否调整的原因:X线管(球管)的准直器的位置调整不佳导致X线管(球管)发出的X射线相当一部分被准直器阻拦而不能穿透人体到达探测器ꎮ这种情况下表现的是辐射量明显不足ꎮ在探测器没有明显的损坏的情况下有可能X线管(球管)和准直器的位置调整不佳导致伪影的产生ꎮ需要重新进行调整定位ꎮ但是调整后需要做大量的校正ꎮ(二)故障现象二扫描床不能升降ꎬ操作台显示器没有任何故障代码ꎮ1.故障分析(1)限位开关:限位开关损坏导致扫描床无法升降:(2)步进电机:步进电机损坏或电机齿轮卡死ꎮ2.故障的排查与维修(1)该机为了安全起见在扫描床安装了限位开关ꎬ按下限位开关后导通松开后断开ꎬ发现扫描床有明显的下降后又不能升降ꎬ将扫描床手动摇至底端后按机架升床按钮故障消失ꎮ(2)由资料可知扫描床的水平移动是由步进电机带动皮带而实现的ꎬ步进电机的供电来自由机架ꎮ拆开扫描床上的盖板ꎬ仔细观察后发现步进电机齿轮被来自病人身上掉落的发卡卡住ꎬ将发卡清理干净故障排除ꎮ五㊁结语X线电子计算机断层扫描装置(CT)在实际使用中很难达在理想环境下工作ꎬ因此需要医学工程师定期为其保养ꎬ主要是清理灰尘ꎬ从而提高设备的使用寿命ꎮ在维修设备时ꎬ应从原理着手ꎬ从结构分析ꎬ熟悉模块结构ꎬ分清模块功能ꎬ逐级排除问题ꎬ从而提高自身的维修能力ꎮ参考文献:[1]石明国.现代医学影像技术学[M].西安:陕西科学技术出版社ꎬ2007.[2]贾克斌.数字医学图像处理㊁存档及传输技术[J].科学出版社ꎬ2006.[3]余晓锷ꎬ卢广文.CT设备原理/结构与质量保证[M].北京:科学出版社ꎬ2005.作者简介:达志鹏ꎬ新疆维吾尔自治区人民医院医疗器械中心ꎮ941。

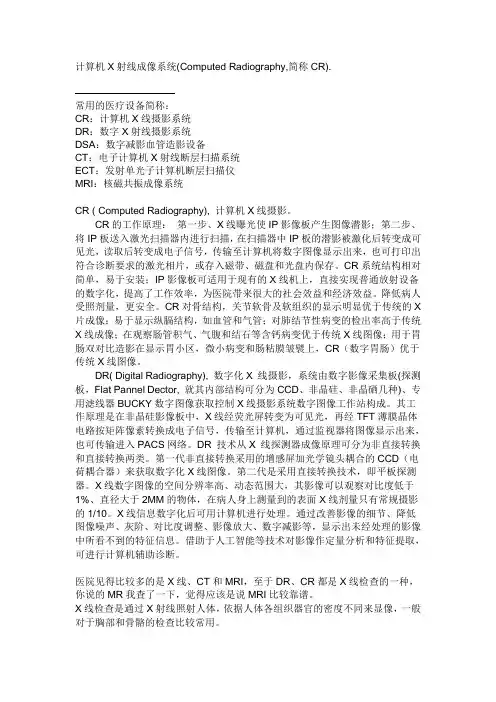

计算机X射线成像系统(Computed Radiography,简称CR).——————————常用的医疗设备简称:CR:计算机X线摄影系统DR:数字X射线摄影系统DSA:数字减影血管造影设备CT:电子计算机X射线断层扫描系统ECT:发射单光子计算机断层扫描仪MRI:核磁共振成像系统CR ( Computed Radiography), 计算机X线摄影。
CR的工作原理:第一步、X线曝光使IP影像板产生图像潜影;第二步、将IP板送入激光扫描器内进行扫描,在扫描器中IP板的潜影被激化后转变成可见光,读取后转变成电子信号,传输至计算机将数字图像显示出来,也可打印出符合诊断要求的激光相片,或存入磁带、磁盘和光盘内保存。
CR系统结构相对简单,易于安装;IP影像板可适用于现有的X线机上,直接实现普通放射设备的数字化,提高了工作效率,为医院带来很大的社会效益和经济效益。
降低病人受照剂量,更安全。
CR对骨结构,关节软骨及软组织的显示明显优于传统的X 片成像;易于显示纵膈结构,如血管和气管;对肺结节性病变的检出率高于传统X线成像;在观察肠管积气、气腹和结石等含钙病变优于传统X线图像;用于胃肠双对比造影在显示胃小区,微小病变和肠粘膜皱襞上,CR(数字胃肠)优于传统X线图像。

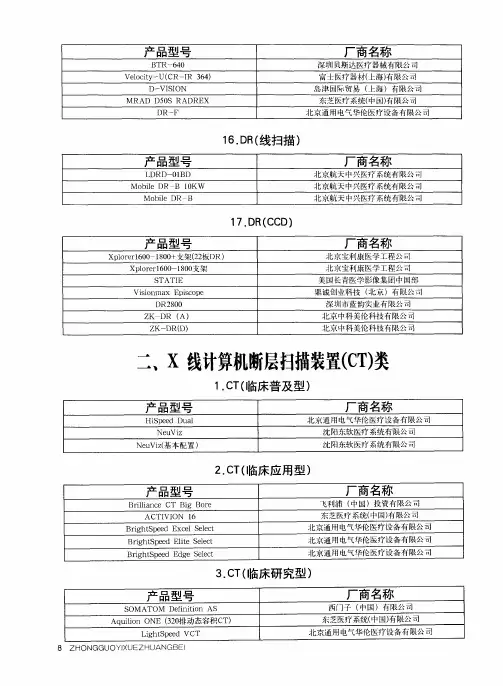

DR( Digital Radiography), 数字化X 线摄影,系统由数字影像采集板(探测板,Flat Pannel Dector, 就其内部结构可分为CCD、非晶硅、非晶硒几种)、专用滤线器BUCKY数字图像获取控制X线摄影系统数字图像工作站构成。
其工作原理是在非晶硅影像板中,X线经荧光屏转变为可见光,再经TFT薄膜晶体电路按矩阵像素转换成电子信号,传输至计算机,通过监视器将图像显示出来,也可传输进入PACS网络。
DR 技术从X 线探测器成像原理可分为非直接转换和直接转换两类。
第一代非直接转换采用的增感屏加光学镜头耦合的CCD(电荷耦合器)来获取数字化X线图像。

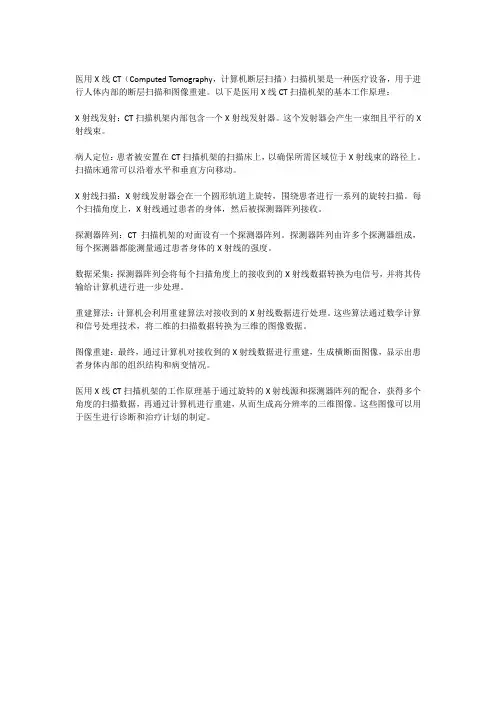

医用X线CT(Computed Tomography,计算机断层扫描)扫描机架是一种医疗设备,用于进行人体内部的断层扫描和图像重建。
以下是医用X线CT扫描机架的基本工作原理:
X射线发射:CT扫描机架内部包含一个X射线发射器。
这个发射器会产生一束细且平行的X 射线束。
病人定位:患者被安置在CT扫描机架的扫描床上,以确保所需区域位于X射线束的路径上。
扫描床通常可以沿着水平和垂直方向移动。
X射线扫描:X射线发射器会在一个圆形轨道上旋转,围绕患者进行一系列的旋转扫描。
每个扫描角度上,X射线通过患者的身体,然后被探测器阵列接收。
探测器阵列:CT扫描机架的对面设有一个探测器阵列。
探测器阵列由许多个探测器组成,每个探测器都能测量通过患者身体的X射线的强度。
数据采集:探测器阵列会将每个扫描角度上的接收到的X射线数据转换为电信号,并将其传输给计算机进行进一步处理。
重建算法:计算机会利用重建算法对接收到的X射线数据进行处理。
这些算法通过数学计算和信号处理技术,将二维的扫描数据转换为三维的图像数据。
图像重建:最终,通过计算机对接收到的X射线数据进行重建,生成横断面图像,显示出患者身体内部的组织结构和病变情况。
医用X线CT扫描机架的工作原理基于通过旋转的X射线源和探测器阵列的配合,获得多个角度的扫描数据,再通过计算机进行重建,从而生成高分辨率的三维图像。
这些图像可以用于医生进行诊断和治疗计划的制定。

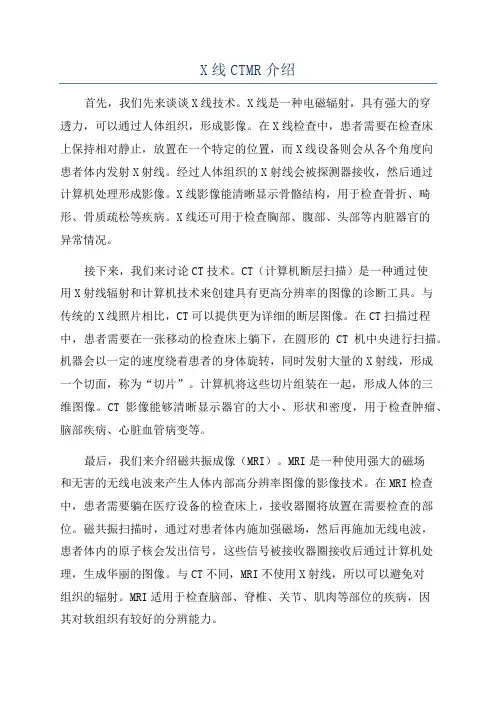

X线CTMR介绍首先,我们先来谈谈X线技术。
X线是一种电磁辐射,具有强大的穿透力,可以通过人体组织,形成影像。
在X线检查中,患者需要在检查床上保持相对静止,放置在一个特定的位置,而X线设备则会从各个角度向患者体内发射X射线。
经过人体组织的X射线会被探测器接收,然后通过计算机处理形成影像。
X线影像能清晰显示骨骼结构,用于检查骨折、畸形、骨质疏松等疾病。
X线还可用于检查胸部、腹部、头部等内脏器官的异常情况。
接下来,我们来讨论CT技术。
CT(计算机断层扫描)是一种通过使用X射线辐射和计算机技术来创建具有更高分辨率的图像的诊断工具。
与传统的X线照片相比,CT可以提供更为详细的断层图像。
在CT扫描过程中,患者需要在一张移动的检查床上躺下,在圆形的CT机中央进行扫描。
机器会以一定的速度绕着患者的身体旋转,同时发射大量的X射线,形成一个切面,称为“切片”。
计算机将这些切片组装在一起,形成人体的三维图像。
CT影像能够清晰显示器官的大小、形状和密度,用于检查肿瘤、脑部疾病、心脏血管病变等。
最后,我们来介绍磁共振成像(MRI)。
MRI是一种使用强大的磁场和无害的无线电波来产生人体内部高分辨率图像的影像技术。
在MRI检查中,患者需要躺在医疗设备的检查床上,接收器圈将放置在需要检查的部位。
磁共振扫描时,通过对患者体内施加强磁场,然后再施加无线电波,患者体内的原子核会发出信号,这些信号被接收器圈接收后通过计算机处理,生成华丽的图像。
与CT不同,MRI不使用X射线,所以可以避免对组织的辐射。
MRI适用于检查脑部、脊椎、关节、肌肉等部位的疾病,因其对软组织有较好的分辨能力。
综上所述,X线、CT、MR是医学影像学中常用的三种诊断技术。
每种技术都有其独特的优势和应用领域。
在临床中,医生可以根据患者的病情选择适当的技术进行诊断,帮助患者早日恢复健康。
断层扫描技术概念英文全称:electronic computer X-ray tomography techniqueCT是一种功能齐全的病情探测仪器,它是电子计算机X射线断层扫描技术简称。
CT的工作程序是这样的:它根据人体不同组织对X线的吸收与透过率的不同,应用灵敏度极高的仪器对人体进行测量,然后将测量所获取的数据输入电子计算机,电子计算机对数据进行处理后,就可摄下人体被检查部位的断面或立体的图像,发现体内任何部位的细小病变。
断层扫描技术的成像原理CT是用X线束对人体某部一定厚度的层面进行扫描,由探测器接收透过该层面的X线,转变为可见光后,由光电转换变为电信号,再经模拟/数字转换器(analog/digital converter)转为数字,输入计算机处理。
图像形成的处理有如对选定层面分成若干个体积相同的长方体,称之为体素(voxel)。
扫描所得信息经计算而获得每个体素的X线衰减系数或吸收系数,再排列成矩阵,即数字矩阵(digital matrix),数字矩阵可存贮于磁盘或光盘中。
经数字/模拟转换器(digital/analog converter)把数字矩阵中的每个数字转为由黑到白不等灰度的小方块,即像素(pixel),并按矩阵排列,即构成CT图像。
所以,CT图像是重建图像。
每个体素的X线吸收系数可以通过不同的数学方法算出。
断层扫描技术设备组成CT设备主要有以下三部分:1.扫描部分由X线管、探测器和扫描架组成;2.计算机系统,将扫描收集到的信息数据进行贮存运算;3.图像显示和存储系统,将经计算机处理、重建的图像显示在电视屏上或用多幅照相机或激光照相机将图像摄下。
探测器从原始的1个发展到现在的多达4800个。
扫描方式也从平移/旋转、旋转/旋转、旋转/固定,发展到新近开发的螺旋CT扫描(spiral CT scan)。
计算机容量大、运算快,可达到立即重建图像。
由于扫描时间短,可避免运动产生的伪影,例如,呼吸运动的干扰,可提高图像质量;层面是连续的,所以不致于漏掉病变,而且可行三维重建,注射造影剂作血管造影可得CT血管造影(Ct angiography,CTA)。
中医院X线电子计算机断层扫描装置技术参数一、招标货物一览表:编号货物名称数量*1高端64排128层螺旋CT。
具备能谱功能1套原装进口配备原装进口独立后处理工作站一套,具有主机所有应用软件及功能。
诊断工作站一套。
进口三通道无针筒高压注射器1台2随机附件1套3技术资料1套4投标方认为必须提供的其他资料1套二、设备技术规格及要求:序号招标要求1.设备名称:高端64排128层螺旋CT系统1.1设备数量:一套1.2设备用途:全身扫描的临床应用和临床研究1.3制造厂商:投标人说明*1.4设备型号:投标人说明,要求最新机型和最新的硬件、软件版本1.5国际和国内安全认证:标准2.主要技术规格2.1扫描架系统2.1.1扫描架孔径:≥700mm2.1.2扫描架倾角:≥±30°,0.5度变化,可在操纵台遥控2.1.3冷却方式:高效风冷*2.1.4探测器类型:新型探测器(如石榴石探测器、Stellar探测器、Nano panel探测器)2.1.5探测器Z轴覆盖宽度:≥40mm2.1.6采用动态双焦点技术:标准2.1.7最薄采集层厚:≤0.625mm2.1.8数据传输:≥5.2GB/s2.1.9每层数据采样率:≥2800个/圈2.1.10快速启动扫描功能:≤5分钟通电到扫描2.1.11机架内置一体化心电监控及心电图显示系统,数据传输采用射频信号传递2.2扫描床系统2.2.1病人床可扫描垂直升降范围:≥44cm 2.2.2病人床可扫描垂直升降最高高度:≥95cm 2.2.3病人床可扫描垂直升降最低高度:≤55cm 2.2.4病人床水平移动范围:≥190cm2.2.5病人床水平可扫描范围:≥180cm2.2.6病人床水平移动最高速度:≥200mm/s 2.2.7病人床水平移动最低速度:≤0.5mm/s 2.2.8病人床承重量:≥205kg2.2.9床移动精度:≤±0.25mm2.2.10病人床附件:床面延长板、标准头托、输液架、臂托、各种衬垫2.3X线球管及高压发生器*2.3.1球管阳极热容量:≥8.0MHU2.3.2阳极最大散热率:≥1.600MHU/min 2.3.3球管电流设置:20-660mA2.3.4球管最大电流:≥660mA2.3.5球管最小电流:≤20mA2.3.6球管电流递增幅度:≤1mA2.3.7球管最大电压:≥140KV2.3.8球管最小电压:≤80KV2.3.9球管大焦点:1.0×1.0mm2.3.10球管小焦点:0.5×1.0mm*2.3.11发生器功率:≥75kW*2.3.12球管保用:一年无限次保用,若有损坏免费更换新球管;保用期后购买的新球管均一年无限次保用.2.4扫描参数和图像质量*2.4.1最短扫描时间:≤0.35/360°*2.4.2具备128层/圈扫描成像技术2.4.3扫描采集层厚:0.625-2.5mm2.4.4扫描采集时间:0.4-2s2.4.5扫描采集视野:25~50cm2.4.6显示视野:2.5~50cm2.4.7定位片扫描长度:≥180cm2.4.8定位片扫描宽度:≥50cm2.4.9定位片计划:双定位2.4.10螺距连续可调2.4.11单次连续螺旋扫描:≥100秒2.4.12CT值范围:-1024到+30722.4.13标准图像重建矩阵:≥512×5122.4.14超高图像重建矩阵:≥1024X10242.4.15图像显示矩阵:≥1024×10242.4.16实时显示重建:标配2.5计算机2.5.1主CPU型号:最新规格型号2.5.2主频:≥4*2.6GHz2.5.3内存:≥12.0GB2.5.4图像硬盘容量:≥300GB2.5.5图像存储量:≥500,000幅(512矩阵不压缩图像) 2.5.6存储系统:DVD-RW*2.5.7显示器:≥19″医用显示器两台,1280×1024 2.5.8图像重建时间:≥25幅/秒,三维锥形束算法2.5.9图像重建技术:三维锥形束算法2.5.10图像格式和传输存储:DICOM3.0具有存贮、传输、查询、工作单管理、打印等PACS联接功能2.5.11自动语言提示功能:标配2.5.12操纵台可进行图像后处理功能,MPR/MIP/3D SSD/CTA/3D SVA:标配2.5.13自动照相功能:标配*2.6原装进口独立工作站系统一套2.6.1CPU型号:投标人说明2.6.2主频:3.0GHz2.6.3内存:≥16GB2.6.4硬盘容量:≥1TB2.6.5图像存储:≥2,400,000幅(512矩阵不压缩图像)2.6.6CD-RW和DVD-RW:标配2.6.7医用显示器:≥24″1280×1024 2.6.8图像格式、传输存储:DICOM3.0 2.6.9逻辑智能化操作界面:标配2.6.10一键式多功能图像处理(5合1) (SLAB/2D/MPR/3D VR/CTE):标配2.6.11一键式VR图像阈值转换:标配2.6.12一键式CTA去骨功能:标配2.6.13后处理书签保存功能:标配2.6.14多影像融合功能(CT/MR/NM):标配2.6.15骨科透明3D显示:标配2.6.16自动照相功能:标配2.7临床应用软件(软件名称不一定完全一样,具备相应功能都可)2.7.1多平面重建MPR2.7.2任意曲面重建CVMPR2.7.3最大密度投影MIP2.7.4最小密度投影MinP2.7.5表面三维重建2.7.6三维处理软件2.7.7透明化显示技术2.7.8高级容积处理软件VR2.7.9自动窗宽窗位成像2.7.10高级血管量化分析功能2.7.11血管分析功能2.7.12高级血管自动量化分析功能2.7.13自动探测分析血管2.7.14血管狭窄测量分析功能2.7.15全自动骨骼血管分离功能2.7.16智能重叠组织选择性切割功能2.7.17全自动血管解剖识别功能2.7.18随鼠标指针自动显示全身主要血管名称功能2.7.19全自动血管分析功能2.7.20全自动血管狭窄评估功能2.7.21躯干、四肢自动去骨、血管解剖自动识别、分析同步后台预处理功能2.7.22后颅窝伪影校正功能2.7.23脑出血量定量分析功能2.7.24头颅去骨功能2.7.25头颅自动去骨、头颈部血管解剖自动识别、分析同步后台预处理功能2.7.26自动多平面成像功能2.7.27高级容积漫游功能2.7.28电影浏览软件包2.7.29一键式多功能图象处理2.7.30一键式VR图象阈值转换2.7.31一键式CTA去骨功能2.7.32一键式去骨CT血管重建2.7.33评价和测量分析血管功能2.7.34分析数据至少含概:血管长度、管腔最大/最小直径、管腔最大/最小截面面积等2.7.35组织分割彩色编码功能2.7.36组织和器官定量分析功能2.7.37动态层厚和边缘锐化匹配功能2.7.38三维CT仿真内窥镜显示功能:能多角度显示腔道器官内部和外部结构,并能完成动态内窥镜和动态三维评价2.7.39椎管内窥镜功能2.7.40肺部成像优化功能2.7.41肺纹理增强功能2.7.42低剂量肺普查功能2.7.43呼吸控制语音提示2.7.44CT电影CINE(≥30幅/秒)2.7.45三维CT内镜CTE2.7.46动态扫描CT时间密度曲线2.7.47容积伪影去除功能2.7.48自动造影剂跟踪适用全身任何血管CT造影检查(包括冠脉造影成像)2.7.49增强扫描方式具备自动和手动2.7.50实时螺旋重建成像2.7.51自动mA选择功能2.7.52动态mA调制功能2.7.53实时智能剂量调控功能2.7.54个性化设置模式2.7.55适合多种扫描模式2.7.56智能低剂量控制扫描功能2.7.57婴幼儿扫描专用功能包2.7.58自动相关层面图像显示功能2.7.59VIP立体视觉成像功能2.7.60自动排版.照相功能2.8心脏成像软件包(软件名称不一定完全一样.具备相应功能都可)2.8.1心脏成像功能2.8.2心脏180度采集成像2.8.3心电门控扫描系统(含心脏门控装置)2.8.4心脏扫描参数自动平衡系统2.8.5心电门控重建系统(有多扇区重建)2.8.6心脏多扇区重建:2/3/4/5扇区2.8.7主控台能显示和保存心电图信息2.8.8心电图信息和图像同步显示2.8.9后处理软件自动嵌入心电图2.8.10最高时间分辨率:≤45ms2.8.11成像窗自动校准,适应心率不齐病人的心脏采集(如房颤)2.8.12一体化心电门控2.8.13回顾性门控采集重建技术2.8.14扫描剂量门控调制2.8.15三维锥形束算法心脏重建:标配2.8.164D心脏电影重建2.8.17心脏成像一次注药自动触发造影跟踪软件2.8.18心脏解剖结构全自动分离功能(心房、心室、冠脉、主动脉、心肌自动识别)2.8.19冠脉分析和评估软件包2.8.20心脏图像滤过技术2.8.21心脏彩色透视2.8.22类DSA显示功能2.8.23心脏四腔成像功能2.8.24心脏四维评价功能2.8.25心功能分析功能包2.8.26牛眼图显示功能2.8.27心肌供血冠脉分布立体彩色地形图2.8.28左心室分析及评价功能软件2.8.29自动/手动ECG心电编辑功能2.8.30室性早搏校正功能2.8.31房性早搏校正功能2.8.32二联律校正功能2.8.33房颤心律校正功能2.8.34心电基线漂移校正功能2.8.35心脏解剖分离、提取、测量、心功能分析同步后台预处理功能2.8.36心肌定量分析2.9微辐射平台*2.9.1提供最新最先进的微辐射影像重建技术.2.9.2提供多模型影像重建技术2.9.3微辐射迭代重建速度≥15幅/秒,并提供相应证实文件2.9.4具备3D多频校正技术2.9.5具备无蜡像状伪影成像技术2.9.6具备低光子无伪影成像技术2.10高级金属伪影去除平台2.11售后服务和要求2.11.1整机保修(包括球管):1年,国内有零部件储备库存,省内有专业维修人员,维修人员接到维修电话后24小时达到现场。
断层扫描是什么意思
断层扫描一般是CT检查的意思,CT检查又称为计算机体层成像、电子计算机断层扫描等,用X线束对人体检查部位一定厚度的层面进行扫描,由探测器接收透过该层面上各个不同方向的X线,经模/数转换形成黑白不同的灰度等级图像。
CT检查方法包括普通扫描、增强扫描、CT造影、螺旋CT等,可用于检查脑外伤,明确颅内有没有明显的出血和外伤,例如脑挫裂伤、蛛网膜下腔出血、硬膜外血肿、硬膜下血肿、颅骨骨折等,以及是否有脑出血、脑梗死等。
CT还可以用于肺部检查,可检出肺部肿瘤、炎症、结核等疾病,还可以用于全身骨质检查,发现骨折、骨质肿瘤性病变等。
此外,CT检查还可以查看腹盆腔实质性脏器等病变,例如肝脏、肾脏等,为了保持检查图像的清晰,可能会使用造影剂。
CT检查过程中,患者要制动,对儿童或不合作的患者,可使用镇静剂甚至麻醉药物。
胸、腹部CT检查扫描前应训练患者练习屏气,避免因呼吸运动产生伪影,影响检查结果。
X线计算机断层成像技术一、 CT的诞生1914年,俄国学者K.Maenep氏,依照运动产生模糊的理论,首先提出体层摄影的理论,即用一种特殊装置,使想观察的人体某层组织影像较清楚地显示,而该层组织以外的则模糊不清,以获取较大的空间分辨力。
1930年意大利的Vallebona氏开始将体层摄影的有关理论和它的使用方法应用于临床并取得了很好的临床效果。
随着机械工业的发展,1947年Vallebona率先获取了以人体为模型的横断面影像,这种技术后来又发展成回转人体横断面体层技术。
1961年美国神经内科医生Ooldendor提出了电子计算机X线体层技术的理论,1968年英国工程师Hounsfild氏与神经放射学家Ambrose氏共同协作设计,于1972由英国EMI公司成功制造了用于头部扫描的电子计算机x线体层装置并在英国放射学会学术会议上公诸于世,称EMI扫描仪。
这种影像学检查技术与传统X线摄影相比,图像无重叠、密度分辨力高、解剖关系清楚,病变检出率和诊断的准确率均较高而又安全、迅速、简便、无创性,是医学影像学的一项重大革新,促进了医学影像诊断学的发展。
1974年在蒙特利尔(Montreal)召开的第一次国际专题讨论会上正式将这种检查方法称作电子计算机体层摄影(computer tomography,简称CT)。
二、CT的发展CT的应用还不到30年,但发展迅速。
从只能扫描头部的第一二代平移/旋转扫描方式的CT机,至1974年旋转扫描方式的体部CT机;以及1989年在旋转扫描的基础上采用了滑环技术的螺旋CT;后来的电子束CT或称超速CT相继问世。
CT 机性能在不断提高,检查领域不断拓宽. CT发展前景广阔,并将沿着影像医学所追求的目标——提高显示病变的敏感性、特异性和推确性,微创或无创,操作简便和降低检查费用等方面不断改进、完善和发展。
第二节CT的组成与功能CT由扫描部分、计算机部分、操作台、显示与记录系统等组成。
X线计算机断层摄影(CT)1拼音Xxiàn jì suàn jī duàn céng shè yǐng2英文参考Computed tomography3概述X线计算机断层摄影亦称CT,是以X线为信号源,采用计算机断层方式获取人体内部组织图象的方法。
CT的基本理论是科麦克(Cormack)在1963年奠定的,而CT 技术与应用则由英国工程师霍斯费尔德(Hounsfield)和医生安布罗斯(Ambrose)在1 973年公开发表。
这种摄影方法是用扇形束(第一代CT为窄束)的X线对人体扫描,检测器将经过人体的X线转变为电信号,并经数字化后,输入到计算机里进行运算和处理,这样便得到十分清晰的射线剖面图象。
CT图象的对比度范围有4000个左右的灰度级,可以辨别出细微的组织结构差别,目前可以做到断层厚度为1mm。
CT根据扫描方式和扫描时间的长短分为1~4代。
第一代X线为窄束,有1~2个检测器,扫描时间需2分钟;第二代X线为扇形束,有几十个检测器,扫描时间为20秒;第三代采用扇形X 线束连续旋转的扫描技术,检测器阵列与X线源相对排列,围绕受检者同步转动,扫描时间仅2秒;第四代采用扇形X线束及固定呈圆环排列的检测器,X线管可绕受检查者作360°旋转,扫描时间也为2秒。
CT在临床上广泛应用于头颅、胸、腹、脊椎等部位脏器检查。
目前,中医也用其指导临床辨证施治和证的客观化研究。
4适应证X线计算机断层摄影适用于:1.发现隐匿性病变,如肿瘤转移灶、盆腔和腹膜后肿块、腹膜后淋巴结及主动脉旁肿大的淋巴结等。
2.对临床已知肿块性质(如囊性、实质性、脂肪性、血性、脓肿)等进行鉴别。
卵巢囊肿和肿瘤,附件积液,血肿和脓肿。
3.协助宫颈癌、子宫内膜癌、卵巢癌的诊断与分期。
4.病变定位,指引针刺活检或进行适型放射治疗。
5.协助观察病变大小,对放疗、化疗、抗生素等疗效反应,放疗后的纤维增生与复发肿块鉴别。
X光CT(计算机断层扫描)是一种医学成像技术,通过使用X射线和计算机处理,可以生成人体内部的详细三维图像。
X光CT原理基于以下几个关键步骤:
1. X射线发射:在X光CT扫描中,一个X射线源将X射线束发射通过被扫描的物体或身体部位。
这些X射线穿过物体并被探测器接收。
2. 探测器接收:探测器是安装在X射线源对面的设备,用于接收透过物体的X射线,并将其转换为电信号。
3. 数据采集:探测器收集到的电信号经过放大和数字化处理,形成称为投影数据的数字信号。
投影数据表示了X射线从不同角度通过物体时的吸收情况。
4. 重建算法:通过计算机算法,将投影数据转换为具有空间分辨率的三维图像。
常用的重建算法包括滤波反投影算法和迭代重建算法。
5. 图像显示:最后,生成的三维图像可以在计算机屏幕上进行显示和观察。
医生可以通过对图像进行切片、旋转和放大等操作,获取更多详细信息。
总结来说,X光CT利用X射线的穿透性质和计算机重建算法,通过收集物体对X射线的吸收情况,生成高分辨率的三维图像,以便进行医学诊断和研究。
1。
计算机断层扫描技术(简称PET)
PET 是正电子发射计算机断层成像仪(Positron Emission Tomography)的英文缩写。
PET 显像是继CT、磁共振(MR)之后应用于临床的当今世界最先进的核医学
显像技术。
PET 是以解剖形态的方式在活体上进行功能、代谢和受体的显像,从分子水
平揭示了人
体疾病的早期改变,是早期诊断癌症最好的手段之一。
任何疾病,特别是肿瘤,只要及
早发现和治疗,病人康复的希望还是极大的,对于乳腺癌来说,意义更大。
PET 不但可以
发现肿瘤的原发灶,还可以发现转移灶,并对肿瘤进行准确分期。
对于肿瘤
治疗(手术、
放疗和化疗)后是否复发,PET 也能做出准确判断。
目前PET 已广泛用于肺癌、乳腺癌、
淋巴瘤、胃癌、食道癌、骨肿瘤及其它软组织肿瘤等的诊断。
PET 检查的优势
X 线CT 和磁共振仍主要着重于判断人体内的形态结构变化,属于结构显像。
而PET 属于
代谢功能显像,能对人体代谢准确的定量分析,其优越性在于:
一、灵敏度高
PET 是一种反映分子代谢的显像。
疾病早期,一些组织或器官内出现不易察
觉的病理代谢改变,随后逐渐发展为器质性的病变,然后再出现明显的临床病。
成像原理
CT机CT是用X射线束对人体某部一定厚度的层面进行扫描,由探测器接收透过该层面的X射线,转变为可见光后,由光电转换变为电信号,再经模拟/数字转换器(analog/digital converter)转为数字,输入计算机处理。
图像形成的处理有如对选定层面分成若干个体积相同的长方体,称之为体素(voxel)。
扫描所得信息经计算而获得每个体素的X射线衰减系数或吸收系数,再排列成矩阵,即数字矩阵(digital matrix),数字矩阵可存贮于磁盘或光盘中。
经数字/模拟转换器(digital/analog converter)把数字矩阵中的每个数字转为由黑到白不等灰度的小方块,即像素(pixel),并按矩阵排列,即构成CT图像。
所以,CT图像是重建图像。
每个体素的X射线吸收系数可以通过不同的数学方法算出。
CT的工作程序是这样的:它根据人体不同组织对X线的吸收与透过率的不同,应用灵敏度极高的仪器对人体进行测量,然后将测量所获取的数据输入电子计算机,电子计算机对数据进行处理后,就可摄下人体被检查部位的断面或立体的图像,发现体内任何部位的细小病变。
折叠编辑本段发展历史
CT原理自从X射线发现后,医学上就开始用它来探测人体疾病。
但是,由于人体内有些器官对X线的吸收差别极小,因此X射线对那些前后重叠的组织的
病变就难以发现。
于是,美国与英国的科学家开始了寻找一种新的东西来弥补用X线技术检查人体病变的不足。
1963年,美国物理学家科马克发现人体不同的组织对X线的透过率有所不同,在研究中还得出了一些有关的计算公式,这些公式为后来CT的应用奠定了理论基础。
1967年,英国电子工程师亨斯菲尔德(Hounsfield)在并不知道科马克研究成果的情况下,也开始了研制一种新技术的工作。
首先研究了模式的识别,然后制作了一台能加强X
射线放射源的简单的扫描装置,即后来的CT,用于对人的头部进行实验性扫描测量。
后来,他又用这种装置去测量全身,获得了同样的效果。
1971年9月,亨斯菲尔德又与一位神经放射学家合作,在伦敦郊外一家医院安装了他设计制造的这种装置,开始了头部检查。
10月4日,医院用它检查了第一个病人。
患者在完全清醒的情况下朝天仰卧,X线管装在患者的上方,绕检查部位转动,同时在患者下方装一计数器,使人体各部位对X线吸收的多少反映在计数器上,再经过电子计算机的处理,使人体各部位的图像从荧屏上显示出来。
这次试验非常成功。
1972年第一台CT诞生,仅用于颅脑检查,4月,亨斯菲尔德在英国放射学年会上首次公布了这一结果,正式宣告了CT的诞生。
1974年制成全身CT,检查范围扩大到胸、腹、脊柱及四肢。
第一代CT机采取旋转/平移方式(rotate/translate mode)进行扫描和收集信息。
由于采用笔形X线束和只有1~ 2个探测器,所采数据少,所需时间长,图像质量差。
第二代CT机扫描方式跟上一代没有变化,只是将X线束改为扇形,探测器增至30个,扩大了扫描范围,增加了采集数据,图像质量有所提高,但仍不能避免因患者生理运动所引起的伪影(Artifact)。
第三代CT机的控测器激增至300~ 800个,并与相对的X线管只作旋转运动
(rotate/rotate mode),收集更多的数据,扫描时间在5s以内,伪影大为减少,图像质量明显提高。
第四代CT机控测器增加到1000~ 2400个,并环状排列而固定不动,只有X线管围绕患者旋转,即旋转/固定式(rotate/stationary mode),扫描速度快,图像质量高。
第五代CT机将扫描时间缩短到50ms,解决了心脏扫描,是一个电子枪产生的电子束(electron beam)射向一个环形钨靶,环形排列的探测器收集信息。
推出的64层CT,仅用0.33s即可获得病人的身体64层的图像,空间分辨率小于0.4mm,提高了图像质量,尤其是对搏动的心脏进行的成像。
