实验一 ：晶体定标一、基本要求掌握晶体定标方法，确定晶体的电压与电流关系即检波律n 二、实验原理1 晶体定标原理波导测量线技术的基本原理是通过伸入测量线中的可移动探针检取内部场的电压(即正比于场强幅值)信号来了解待测负载的驻波场分布情况。
实际上，探针电压 是通过晶体检波转化为电流由光点检流计指示的。
因此，测量晶体的电压与电流关系 ，即确定晶体检波律n 是十分重要的基本实验。
2 原理图三、实验方法1、开启固态振荡器电源，在测量后接匹配负载，进行探针调谐2、去掉匹配负载接短路板，用交叉读数法测量波导波长n CV I =g λ3、将探针移动到波腹位置，调可变衰减器使检流计指示为1004、在波节点至波腹点之间取10点，电表读数5,10,15,20......100。
从波节点开始将探针逐次移动到这些点。
记下 所对应探针的读数 ，将数据记录于表中。
5、以 为横轴以 为纵轴将它们的数据标在坐标纸上，连成光滑曲线。
6、将公式 ，两边取对数解出检波律波 导 波 长 数 据 表1021,,,i i i 102,1,D D D V 'i 'ng d Sin i ⎥⎥⎦⎤⎢⎢⎣⎡='λπ2)2(gg g dSinl i l n λπ'=四、数值计算实验二：驻波比的测量一、直接法测量驻波比方法：已知检波率时，把待测元件接入测量线，移动探针，测出 和 ，则驻波比按下式计算实验步骤：1、将S=2的双端口网络接入测量线，双端口网络输出口接匹配负载。
2、对测量线进行探针调谐，使电流表指示最大。
调整可变衰减器使选频放大器指示I 'm ax I 'm in nI I 1min max ⎪⎪⎭⎫⎝⎛=''ρ在三分之二量程范围内。
3、移动测量线探针在选频放大器上读出最大电流和最小电流记入表中按公式计算出驻波比。
Imax=600，Imin=160ρ=（Imax/Imin ）^(1/n)=2.075 二、等指示法测量驻波比方法：在驻波比最小点 附近测量数据，再据驻波分布规律求其驻波比。
微波实验报告记录波导波长测量————————————————————————————————作者：————————————————————————————————日期：2篇一：电磁场与微波实验报告波导波长的测量电磁场与微波测量实验报告院：班级：组员：撰写人：学号：序号：一、实验内容波导波长的测量【方法一】两点法实验原理如下图所示：上图连接测量系统，可变电抗可以采用短路片。
当矩形波导（单模传输te10模）终端（z＝0）短路时，将形成驻波状态。
波导内部电场强度（参见图三之坐标系）表达式为：e ＝ey ＝ e0 sin（?xa）sin?z波导宽面中线沿轴线方向开缝的剖面上，电场强度的幅度分布如图三所示。
将探针由缝中插入波导并沿轴向移动，即可检测电场强度的幅度沿轴线方向的分布状态（如波节点和波腹点的位置等）。
z点法确定波节点位置将测量线终端短路后，波导内形成驻波状态。
调探针位置旋钮至电压波节点处，选频放大器电流表表头指示值为零，测得两个相邻的电压波节点位置（读得对应的游标卡尺上的刻度值t1和t2），就可求得波导波长为：?g＝ 2 tmin－ tmin由于在电压波节点附近，电场（及对应的晶体检波电流）非常小，导致测量线探针移动“足够长”的距离，选频放大器表头指针都在零处“不动”（实际上是眼睛未察觉出指针有微小移动或指针因惰性未移动），因而很难准确确定电压波节点位置，具体测法如下：把小探针位置调至电压波节点附近，尽量加大选频放大器的灵敏度（减小衰减量），使波节点附近电流变化对位置非常敏感（即小探针位置稍有变化，选频放大器表头指示值就有明显变化）。
记取同一电压波节点两侧电流值相同时小探针所处的两个不同位置，则其平均值即为理论节点位置：13＝ ? t1 ? t2 ?2最后可得?g ＝ 2 tmin－ tmin （参见图四）方法二】间接法矩形波导中的h10波，自由波长λ0和波导波长?g满足公式：?g ＝????1 ? ? ??2a?2 中：?g＝3?108/f，a＝2.286cm过实验测出波长，然后利用仪器提供的对照表确定波的频率，利用公式cλ0=确定出λ0，再计算出波导波长?g。
实验三--微波波导波长与频率的测量实验三微波波导波长与频率的测量、分析和计算一、实验目的(1)熟悉微波测量线的使用；(2)学会测量微波波导波长和信号源频率；(3)分析和计算波导波长及微波频率。
二、实验原理测量线的基本测量原理是基于无耗均匀传输线理论，当终端负载与测量线匹配时测量线内是行波；当终端负载为短路或开路时，传输线上为纯驻波，能量全部反射。
根据驻波分布的特性，在波导系统终端短路时，传输系统中会形成纯驻波分布状态，在这种情况下，两个驻波波节点之间的距离即为波导波长的1/2 ，所以只要测量出两个驻波波节点之间的距离，就可以得到信号源工作频率所对应的波导波长。
方法一：通过测量线上的驻波比，然后换算出反射系数模值，再利用驻波最小点位置d min 便可得到反射系数的幅角以及微波信号特性、网络特性等。
根据这一原理，在测得一组驻波最小点位置d1，d2，d3，d4… 后，由于相邻波节点的距离是波导波长的1/2，这样便可通过下式算出波导波长。
⎥⎦⎤⎢⎣⎡-+-+-+-=0min 10min 20min 30min 423421d d d d d d d d g λ(3-1)方法二：交叉读数法测量波导波长，如图 3-1 所示。
图 3-1 交叉读数法测量波节点位置为了使测量波导波长的精度较高(接近实际的波导波长)，采用交叉读数法测量波导波长。
在测试系统调整良好状态下，通过测定一个驻波波节点两侧相等的电流指示值 I 0 (可选取最大值的 20%)所对应的两个位置 d 1、d 2，则取 d 1、d 2 之和的平均值，得到对应驻波波节点的位置 d min1 。
用同样的方法测定另一个相邻波节点的位置 d min2 ，如图 3-1 所示，则 d min1 、 d mi n2 与系统中波导波长之间的关系为：)(21);(21432min 211min d d d d d d +=+= (3-2)1min 2min 2d d g -=λ(3-3)在波导中，还可利用下面公式计算波导波长： ()a g 2100λλλ-= (3-4) 式中，λ0为真空中自由空间的波长。

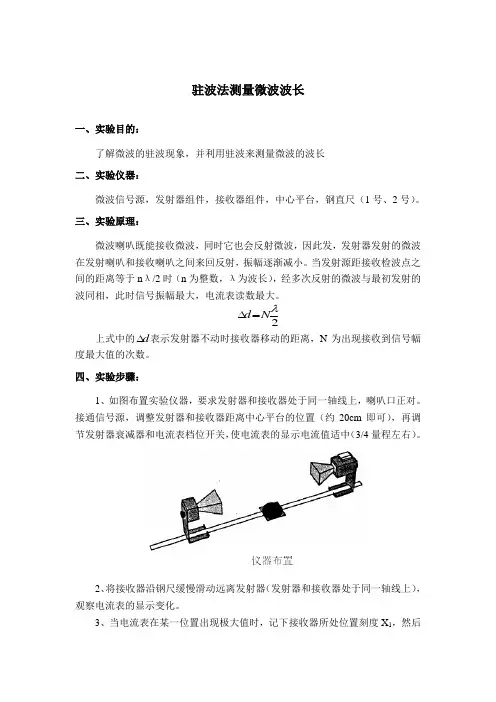

驻波法测量微波波长
一、实验目的：
了解微波的驻波现象，并利用驻波来测量微波的波长 二、实验仪器：
微波信号源，发射器组件，接收器组件，中心平台，钢直尺（1号、2号）。
三、实验原理：
微波喇叭既能接收微波，同时它也会反射微波，因此发，发射器发射的微波在发射喇叭和接收喇叭之间来回反射，振幅逐渐减小。
当发射源距接收检波点之间的距离等于n λ/2时（n 为整数，λ为波长），经多次反射的微波与最初发射的波同相，此时信号振幅最大，电流表读数最大。
2
λ
N d =∆
上式中的d ∆表示发射器不动时接收器移动的距离，N 为出现接收到信号幅度最大值的次数。
四、实验步骤：
1、如图布置实验仪器，要求发射器和接收器处于同一轴线上，喇叭口正对。
接通信号源，调整发射器和接收器距离中心平台的位置（约20cm 即可），再调节发射器衰减器和电流表档位开关，使电流表的显示电流值适中（3/4量程左右）。
2、将接收器沿钢尺缓慢滑动远离发射器（发射器和接收器处于同一轴线上），观察电流表的显示变化。
3、当电流表在某一位置出现极大值时，记下接收器所处位置刻度X 1，然后
缓慢将接收器沿远离发射器方向缓慢滑动，当电流表读数出现N（至少十）个极小值后再次出现极大值时，记下接收器所处位置刻度X2，将记录的数据填入表2中。
4、计算微波的波长，并与实际值比较。
表2：
测量次数X1（d1）X2（d2）
2
1
X
X
d-
=
∆N λλ
和实际值的
相对误差
1 2 3 4 5。
北京邮电大学电磁场与电磁波测量实验实验报告实验内容：微波测量系统的使用和信号源波长功率的测量波导波长的测量学院：电子工程学院班级：2010211203班组员：崔宇鹏张俊鹏章翀2013年5月9日实验一微波测量系统的使用和信号源波长功率的测量一、实验目的(1) 学习微波的基本知识；(2) 了解微波在波导中传播的特点，掌握微波基本测量技术；(3) 学习用微波作为观测手段来研究物理现象。
二、实验仪器1.微波信号源微波信号源由振荡器、可变衰减器、调制器、驱动电路、及电源电路组成。
该信号源可在等幅波、窄带扫频、内方波调制方式下工作，并具有外调制功能。
在教学方式下，可实时显示体效应管的工作电压和电流的关系。
仪器输出功率不大，以数字形式直接显示工作频率，性能稳定可靠。
2.隔离器位于磁场中的某些铁氧化体材料对于来自不同方向的电磁波有着不同吸收，经过适当调节，可使其对微波具有单方向传播的特性，隔离器常用于振荡器与负载之间，起隔离和单向传输的作用。
3.衰减器把一片能吸微波能量的吸收片垂直于矩形波导的宽边，纵向插入波导管即成，用以部分衰减传输功率，沿着宽边移动吸收片可改变衰减量的大小。
衰减器起调节系统中微波功率从以及去耦合的作用。
4.波长计电磁波通过耦合孔从波导进入频率计的空腔中，当频率计的腔体失谐时，腔里的电磁场极为微弱，此时，它基本不影响波导中波的传输。
当电磁波的频率计满足空腔的谐振条件时，发生谐振，反映到波导中的阻抗发生剧烈变化，相应地，通过波导中的电磁波信号强度将减弱，输出幅度将出现明显的跌落，从刻度套筒可读出输入微波谐振时的刻度，通过查表可得知输入微波谐振频率。
5.测量线测量线是测量微波传输系统中电场的强弱和分布的精密仪器。
由开槽波导、不调谐探头和滑架组成。
在波导的宽边有一个狭槽，金属探针经狭槽伸入波导。
线开槽波导中的场由不调谐探头取样，探头的移动靠滑架上的传动装置，探头的输出送到显示装置，就可以显示沿波导轴线的电磁场变化信息。
实验3.1 微波工作波长和波导波长测量微波技术是近代发展起来的一门尖端科学技术，且应用极为广泛，因此对微波（波长1㎜到1ｍ的电磁波）的研究很重要。
通过本实验可了解微波的传播特点，微波在波导中的分布，及微波的基本测量方法。
一、 实验目的⒈了解微波在波导中的传播特点； ⒉学习驻波法和共振吸收法测量波长； ⒊ 掌握微波的基本测量方法。
二、实验仪器微波源、测量线、吸收式波长计、测量放大器、波导等。
三、实验原理：引起微波传播的空心金属管称为波导管。
常见的波导管有矩形波导管和圆柱形波导管。
在实际应用中，总是把波导设计成只能传输单一的波型：横电波TE 或横磁波TM 。
我们实验用的是矩形波导，它传播的是横电波TE 10 ，沿波导传播方向没有电场分量，磁场可以有纵向和横向分量。
⒈TE 10 型波在一个均匀、无限长和无耗的矩形波导中（长边宽度为 a =22.86mm,窄边宽度为 b ，如图1所示），沿Z 方向传播的TE 10 型波的各个场分量为：,)()sin(z t j x e a x a jH βωππβ-= ，0=y H ，)()cos(z t j z e axH βωπ-=0=x E ，)(0)sin(z t j y e axa j E βωππωμ--= ，0=y E 其中：ω为电磁波的角频率，f πω2= ，f 是微波频率；β为微波沿传输方向的相位常数g λπβ/2=；g λ 称为波导波长，2)(1cg λλλλ-=，f c /=λ称为工作波长即自由空间波长；a c 2=λ称为临界波长，只有c λλ<的微波才能在波导中传播。
TE 10型波的结构如图1z由以上分析可知工作波长λ是微波源发射的电磁波，在自由空间中传播的波长 。
波导波长λg 则是电磁波在波导中两侧壁来回反射，所形成电磁场场强沿波导传播方向的周期性分布，这种周期长度就对应于波导波长λg 。
⒉吸收式频率计：如图2所示，我们采用圆柱形吸收式频率计 测量工作波长。
电磁场与微波技术实验心得（优秀范文五篇）第一篇：电磁场与微波技术实验心得电磁场与微波技术实验报告我们班连续观摩了三个《电磁场与微波技术》课程的实验，通过观看视频，老师讲解和演示，以及自己的一些操作，使我们加深了对这三个实验的一些了解。
实验一、电磁波极化在这个实验我们主要了解电磁波极化、天线极化的概念；了解电磁波的分解与合成原理；了解圆极化波产生的基本原理。
这个实验主要用到的仪器是微波分光仪，里面包含支座、分度转台、喇叭天线、可变衰减器、晶体检波器、视频电缆及微安表、读书机构、栅网组件、三厘米信号源、分光介质板。
实验内容：首先连接好实验仪器，三厘米固态信号源工作在等幅状态，按下电压按键使三位半数字表显示电压的示数，信号源的输出端通过同轴线连接到微波分光仪，此时的电信号通过同轴转波导经过隔离器、可变衰减器到达辐射天线的辐射喇叭（Pr0），辐射喇叭辐射出的波经过栅网组件的反射和吸收到达接收喇叭（Pr3），经由晶体检波器，通过同轴线与微安表相连。
垂直栅网（Pr1）与辐射喇叭在同一条水平线上，通过长铝质支柱固定在基座上；水平栅网（Pr2）正对着辐射喇叭，并与垂直栅网成直角，通过读数机构和短铝质支柱固定在基座上。
接收喇叭与辐射喇叭成45º角。
然后开始实验，打开信号源开关，这时转动接收喇叭Pr3，当Pr3喇叭E面与垂直栅网平行时收到E⊥波，经几次调整辐射喇叭Pr0的转角使Pr3接收到的｜E∥｜=｜E⊥｜，实现圆极化的幅度相等要求。
然后接收喇叭Pr3在E∥和E⊥之间转动，将出现任意转角下的｜Eα｜≤｜E∥｜（或E⊥）。
这时改变Pr2水平栅网位置，使Pr3接收的波具有｜Eα｜=｜E∥｜=｜E⊥｜，从而实现了E∥和E⊥两个波的相位差为±90º，得到圆极化波。
实验心得：通过老师的细心讲解以及在老师的指导下，我们进行了一些简单的操作，熟悉了实验仪器的名称，以及一些仪器的作用以及工作原理，如三厘米信号源, 它是一种使用体效应管作振荡源的微波信号源，能输出等幅信号及方波调制信号。

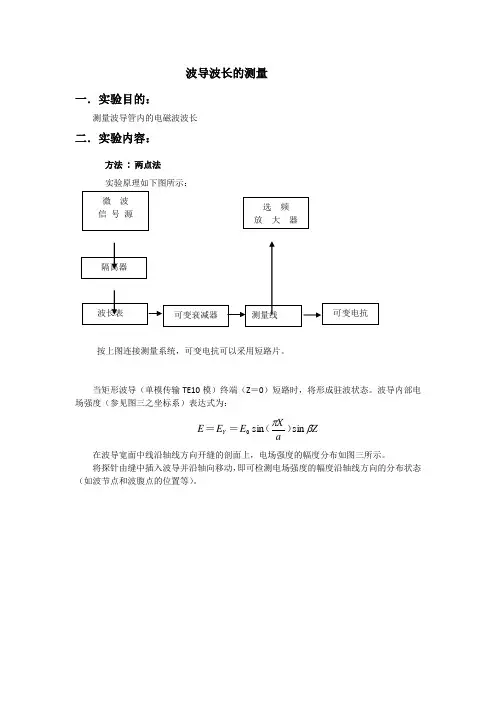

波导波长的测量一．实验目的：测量波导管内的电磁波波长二．实验内容：方法 : 两点法实验原理如下图所示：按上图连接测量系统，可变电抗可以采用短路片。
当矩形波导（单模传输TE10模）终端（Z ＝0）短路时，将形成驻波状态。
波导内部电场强度（参见图三之坐标系）表达式为：Z aXE E E Y βπsinsin 0）（＝＝在波导宽面中线沿轴线方向开缝的剖面上，电场强度的幅度分布如图三所示。
将探针由缝中插入波导并沿轴向移动，即可检测电场强度的幅度沿轴线方向的分布状态（如波节点和波腹点的位置等）。
两点法确定波节点位置将测量线终端短路后，波导内形成驻波状态。
调探针位置旋钮至电压波节点处，选频放大器电流表表头指示值为零，测得两个相邻的电压波节点位置（读得对应的游标卡尺上的刻度值1T 和2T ），就可求得波导波长为：T 2 min 'min g －＝T λ由于在电压波节点附近，电场（及对应的晶体检波电流）非常小，导致测量线探针移动“足够长”的距离，选频放大器表头指针都在零处“不动”（实际上是眼睛未察觉出指针有微小移动或指针因惰性未移动），因而很难准确确定电压波节点位置，具体测法如下：把小探针位置调至电压波节点附近，尽量加大选频放大器的灵敏度（减小衰减量），使波节点附近电流变化对位置非常敏感（即小探针位置稍有变化，选频放大器表头指示值就有明显变化）。
记取同一电压波节点两侧电流值相同时小探针所处的两个不同位置，则其平均值即为理论节点位置：() 2121min T T T +＝最后可得 T 2min 'min g －＝T λ（参见图四）终端短路面YbZaX图 三II 0 0 图 四在不同的频率值下测量多组数据求平均值以减小误差。
三．实验步骤：（1）、按照图示连接好测量系统 （2）、利用两点法测量，将波导测量线终端短路，调测量放大器的衰减量和可变衰减器使当探针位于波腹时，放大器指示电表接近满格，用公式两点法测量波导波长四．实验数据记录：五．数据分析：当频率为10.2GHz时，波导波长为gλ=)]06.10010.118(2)10.11808.135(2)08.13502.153(2[31-+-+-=35.31mm 当频率为9.6GHz 时，波导波长为g λ=)]40.9320.114(2)20.11460.135(2)60.13502.157(2[31-+-+- =42.41mm。
北邮电磁场与电磁波测量实验报告5-信号源-波导波长————————————————————————————————作者：————————————————————————————————日期：北京邮电大学电磁场与电磁波测量实验实验报告实验内容：微波测量系统的使用和信号源波长功率的测量波导波长的测量学院：电子工程学院班级：2010211203班组员：崔宇鹏张俊鹏章翀2013年5月9日实验一微波测量系统的使用和信号源波长功率的测量一、实验目的(1) 学习微波的基本知识；(2) 了解微波在波导中传播的特点，掌握微波基本测量技术；(3) 学习用微波作为观测手段来研究物理现象。
二、实验仪器1.微波信号源微波信号源由振荡器、可变衰减器、调制器、驱动电路、及电源电路组成。
该信号源可在等幅波、窄带扫频、内方波调制方式下工作，并具有外调制功能。
在教学方式下，可实时显示体效应管的工作电压和电流的关系。
仪器输出功率不大，以数字形式直接显示工作频率，性能稳定可靠。
2.隔离器位于磁场中的某些铁氧化体材料对于来自不同方向的电磁波有着不同吸收，经过适当调节，可使其对微波具有单方向传播的特性，隔离器常用于振荡器与负载之间，起隔离和单向传输的作用。
3.衰减器把一片能吸微波能量的吸收片垂直于矩形波导的宽边，纵向插入波导管即成，用以部分衰减传输功率，沿着宽边移动吸收片可改变衰减量的大小。
衰减器起调节系统中微波功率从以及去耦合的作用。
4.波长计电磁波通过耦合孔从波导进入频率计的空腔中，当频率计的腔体失谐时，腔里的电磁场极为微弱，此时，它基本不影响波导中波的传输。
当电磁波的频率计满足空腔的谐振条件时，发生谐振，反映到波导中的阻抗发生剧烈变化，相应地，通过波导中的电磁波信号强度将减弱，输出幅度将出现明显的跌落，从刻度套筒可读出输入微波谐振时的刻度，通过查表可得知输入微波谐振频率。
5.测量线测量线是测量微波传输系统中电场的强弱和分布的精密仪器。
北邮电磁场实验-波导波长的测量————————————————————————————————作者：————————————————————————————————日期：北京邮电大学电磁场与微波测量实验实验二波导波长的测量学院：电子工程学院班级：2011211207组员：邹夫、马睿、李贝贝执笔：邹夫目录1.实验内容 (1)1.1实验目的 (1)1.2实验设备 (1)1.3实验系统框图 (1)1.3实验步骤 (2)2.实验原理 (3)2.1两点法 (3)2.2间接法 (3)3实验数据与分析 (4)3.1测量波导波长 (4)3.1.1两点法 (4)3.1.2直接法 (4)3.2晶体检波特性 (5)3.2.1晶体校准曲线图 (5)3.2.2晶体检波率公式计算 (7)3.3误差分析 (7)4.思考题 (7)5.实验心得与体会 (8)1.实验内容1.1实验目的通过博导波长测量系统测出波导波长。
1.2实验设备1.DH1121C型微波信号源2.DH364A00型3cm测量线1.3实验系统框图1.3实验步骤测量波导波长1.观察衰减器、空腔波长计、主播测量线的结构形式、读数方法；2.按照系统框图检查系统的连接装置以及连接电缆和电缆头；3.开启信号源，预热仪器，并按照操作规则调整信号工作频率以及幅度，并调整调制频率；4.利用两点发进行测量，将波导测量线终端短路，调测放大器的衰减量和可变衰减器使当探针位于波腹时，放大器只是电表接近满格，用两点法测量波导波长；5.将驻波测量线探针插入适当深度，将探针移到两个波节点的重点位置，然后调节其调谐贿赂，使测量放大器指示最大；6.利用间接法来测量波导波长λg。
首先用波长计测量信号波长λ0，测三次去平均值。
再计算λg。
测量完成后要将波长计从谐振点调开，以免信号衰减影响后面的测量；校准晶体二极管检波器的检波特性7.将探针沿线测量线移动，按测量放大器指示改变最大值刻度的10%，记录一次探针位置，给出U沿线的分布图形；8.设计表格，用驻波测量线校准晶体的检波特性；9.做出晶体检波器校准曲线图；10.再移动探针到驻波的波腹点，记录数据，分别找到波腹点两相邻边指示电表读数为波腹点50%对应的值，记录此刻探针的位置d1，d2，根据公式求得晶体检波率n，和8所得的数值进行比较。
实验三 波导波长（导内波长）的测量和驻波测量一、实验目的和要求应用所学理论知识，理解和掌握单模矩形波导短路情况下内部电场沿轴线的分布规律。
学会利用微波测量系统测量波导内部导行波的相波长（波导波长或称导内波长λg ）。
驻波系数的测量是微波测量中最基本的测量。
本实验要求学会利用测量线进行驻波测量。
二、实验内容1．利用微波测量系统测量波导内部的波导波长λg 。
2．用直接法测量电容性、电感性膜片和匹配负载（BD20-7）等的驻波系数。
3．用等指示度法测量短路情况下（接上短路板）的大驻波系数。
三、实验原理当矩形波导（单模传输TE 10模）终端（Z ＝0）短路时，将形成驻波状态。
波导内部电场强度（参见图三之坐标系）表达式为：ZaXE E E Y βπsinsin 0）（＝＝在波导宽面中线沿轴线方向开缝的剖面上，电场强度的幅度分布如图三所示。
将探针由缝中插入波导并沿轴向移动，即可检测电场强度的幅度沿轴线方向的分布状态（如波节点和波腹点的位置等）。
1． 测量波导波长（λg ）将测量线终端短路后，波导内形成驻波状态。
调探针位置旋钮至电压波节点处，选频放大器电流表表头指示值为零，测得两个相邻的电压波节点位置（读得对应的游标卡尺上的刻度值Z 1节和Z 2节），就可求得波导波长为：2 21节节－＝Z Z P λ由于在电压波节点附近，电场（及对应的晶体检波电流）非常小，导致测量线探针移动“足够长”的距离，选频放大器表头指针都在零处“不动”（实际上是眼睛未察觉出指针有微小移动或指针因惰性未移动），因而很难准确确定电压波节点位置，具体测法如下：把小探针位置调至电压波节点附近，尽量加大选频放大器的灵敏度（减小衰减量），使波节点附近电流变化对位置非常敏感（即小探针位置稍有变化，选频放大器表头指示值就有明显变化）。
记取同一电压波节点两侧电流值相同（I 0）时小探针所处的两个不同位置（Z 1左及Z 1右）（电流值越小越精确），则其平均值即为理论节点位置：() 21211右左节＝Z Z Z +用相同的方法测得相邻电压波节点（Z 2节）处的Z 2左及Z 2右() 21222右左节＝Z Z Z +最后可得 2 21节节－＝Z Z g λ（参见图四）终端短路面YbZaX图 三注意：① 测出一个电压波节点位置之后，将小探针向相邻波节点移动时，要随时加大选频放大器的衰减量，以防选频放大器电流表过载损坏！② 为检验测量的准确性，可以应用理论公式进行验算：2 12⎪⎭⎫ ⎝⎛-a g λλλ＝其中：f g /1038⨯＝λ，cm a 286.2＝2． 测量电压驻波比（ρ）驻波系数测量是微波测量中最基本的测量。
通过驻波测量，不仅可以了解传输线上的场分布，而且可以测量阻抗、波长、相位移、衰减、Q 值等其它参量，传输线上存在驻波时，能量不能有效地传到负载，这就增加了损耗；大功率传输时，由于驻波的存在，驻波电场的最大点处可能产生击穿打火，因而驻波的测量以及调配是十分重要的。
根据驻波系数定义，可知ρ的取值范围为1≤ρ＜∞，通常按ρ的大小可分三类：ρ＜3为小驻波比 ； 3≤ρ≤10为中驻波比 ； ρ＞10为大驻波比。
驻波系数的测量方法很多，有测量线法、反射计法、电桥法和谐振法等，用测量线进行驻波系数测量的主要方法及应用条件由表Ⅰ列出：Z II 00 Z 2节Z 1节 Z 1左Z 1右Z 2左Z 2右Z 腹图 四表Ⅰ 用测量线测驻波系数的方法及应用条件这里我们将介绍用测量线测量驻波比的直接法和等指示度法。
（1）直接法：测试方框如图1。
在测量线的端口连接待测的微波元器件。
将测量线探头沿线移动，测出相应各点的驻波场强分布，找到驻波电场的最大点与最小点，直接代入公式（3）就可以得到其驻波比。
如测量线上的晶体检波律为n ，则：naa 1min max⎪⎪⎭⎫ ⎝⎛＝ρ a 为输出电表指示。
通常在实验室条件下检波功率电平较小，可以认为基本特性为平方律，即n ＝2，有21min max ⎪⎪⎭⎫ ⎝⎛aa ＝ρ 为提高测量精度，必须尽量使电表指针偏在满刻度21以上。
当驻波系数在1.05＜ρ＜1.5时，由于驻波场的最大与最小值相差不大，且变化不尖锐，不易测准。
为提高测量准确度，可移动探针到几个波腹与波节点，记录数据，然后取其平均值。
直接法的测试范围受限于晶体的噪声电平及平方律检波范围。
本实验中使用的选频放大器已近似按平方律检波的规律，直接标出驻波比小于10的刻度，可读出驻波比值。
方法是：测量线滑座调到波腹点，调节选频放大器的衰减旋钮，使表头指示值到满刻度。
然后调节测量线滑座至波节点（即指示最小值）。
此时选频放大器驻波比刻度的值即为负载的驻波比。
如驻波比＞4，则“分贝”开关增加10dB ，读下刻度3.2～10的刻度值。
（2）等指示度法（二倍最小法）：当被测器件的驻波系数大于10时，由于驻波最大与最小处的电压相差很大，若在驻波最小点处使晶体输出的指示电表上得到明显的偏转，那么在驻波最大点时由于电压较大，往往使晶体的检波特性偏离平方律，这样用直接法测量就会引入很大的误差。
等指示度法是通过测量驻波图形在最小点附近场强的分布规律，从而计算出驻波系数，如图五所示。
若最小点处的电表指示为Z ，在最小点两边取等指示点1a ，两等指示度点之间的距离为W ，有min 1Ka a ＝，设晶体检波律为n ，由驻波场的分布公式可以推出：gW gW Knλπλπρ22/2sincos－＝ (1)通常取K ＝2（二倍最小法），且设n ＝2，有⎪⎪⎭⎫⎝⎛+gWλπρ2sin 11＝ (2)am i n Kamin aD图五 最小点附近场分布当ρ＞10时，上式可简化为 Wg πλρ≈ (3)只要测出波导波长及相应于两倍最小点读数的两点Z 1节、Z 2节之间的距离W ，代入（3）式，即可求出驻波比ρ。
可以看到，驻波系数ρ越大，g W λ/的值就愈小，因而，宽度W 和波导波长g λ的测量精度对测量结果的影响很大，特别是在大驻波比时，须要用高精度的位置指示装置如千分表，测量线探针移动时应尽可能朝一个方向，不要来回晃动，以免测量线齿轮间隙的“回差”影响精度，在测量驻波最小点位置时，为减小误差，亦必须采用“交叉读数法”。
Z 1节 Z min Z 2节3．BD20-7匹配负载S≤1.05BD20-7匹配负载在一个终端短路的波导中沿电场方向，即波导的轴线位置有一劈形的镀镍铬的玻璃吸收片。
吸收片相对于法兰的距离是固定的。
四、实验步骤1．用直接法测量驻波比小于10的负载的驻波比。
在测量线的输出端分别接上①容性膜片＋匹配负载S≈1.3②感性膜片＋匹配负载S≈1.9③N8探头（功率计附件）S≤1.6④匹配负载S≤1.051.1按实验一连接微波测试系统。
在测量线的输出端接上容性膜片+匹配负载。
1.2接通信号源电源，工作状态置“”方波工作方式。
选频放大器的输入电缆接测量线Q9插座，接通选频放大器电源。
按实验一要求调整微波测试系统。
1.3调节测量线调谐活塞，使选频放大器指示最大。
调节“衰减”旋钮，使指针位于满度（1000）处。
移动测量线滑座，找到波节点。
在选频放大器的第二根曲线上直读出电容膜片插入的驻波比。
例：S＝1.35。
实验者可移动测量滑座找不同的波腹点、波节点，并读出驻波比。
1.4用上述方法分别测出感性膜片、N8探头和匹配负载等的驻波比。
注：在拆负载前，请将信号源工作状态置于“外整步”，装好后再置“”方波状态。
2．波导波长（λg）的测量2.1在测量线的输出端接上短路板。
2.2信号源置于“”方波状态，并记下此时信号源工作频率。
例ƒ＝10.00GHz。
2.3由于测量线终端接短路片，波导内形成驻波状态。
移动测量线到波节点附近。
注意：再按实验原理中的有关讲解，用“平均值法“测得有关数据（或经计算）填入下表：3．大驻波比的测量（等指示度法）3.1在测量线输出端，接上短路板，移动位置，顶上千分表。
3.2再按实验原理中的有关介绍。
通过千分表，用交叉读数法，求得W 值。
根据上步实验得出的λg 。
通过公式：Wg πλρ＝可算求大驻波比。
例：波节点时选频放大器指示为100，则2002min min ＝＝a Ka 。
测得W 。
提示：可通过增大选频放大器的灵敏度（减小衰减量），同时可适当增大信号源的输出功率（“衰减调节“旋钮逆时针转动），使波节点指示增大。
注：先从一个方向移动测量线滑座到选频放大器指示在200，记下千分表刻度1l ，例千分表外环指针指在49。
同一方向移动测量线滑座到选频放大器指示减小到100，再同方向移动测量线滑座到选频放大器指示又在200时，记下千分表刻度2l 。
例千分表外环指针指在56，则mm l l W 07.0 49.0 56.0 12＝－＝－＝。
工作频率＝10.00GHz ，测得λg ＝39.8mm ，计算18100714.38.39＝＝＝⨯Wg πλρ思考题：1．驻波比的定义是什么？2．表达反射系数、驻波比和行波系数三者之间的关系。
3．反射系数、驻波比和行波系数反映负载与传输线的什么关系？。
