(实验室装置)波导法测量介电常数

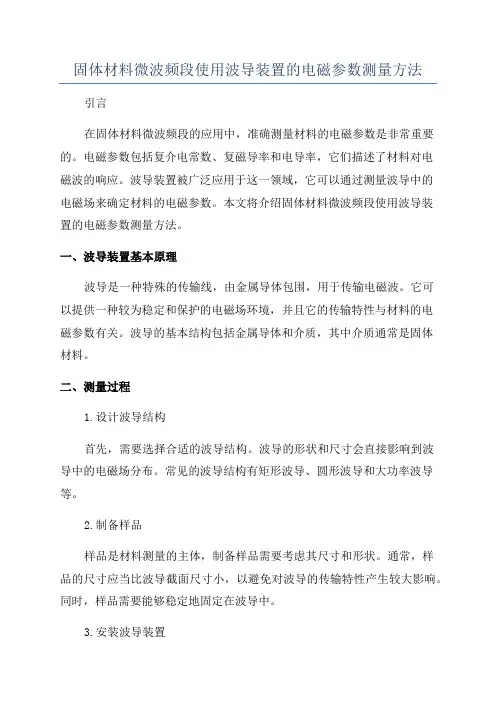

固体材料微波频段使用波导装置的电磁参数测量方法引言在固体材料微波频段的应用中，准确测量材料的电磁参数是非常重要的。

电磁参数包括复介电常数、复磁导率和电导率，它们描述了材料对电磁波的响应。

波导装置被广泛应用于这一领域，它可以通过测量波导中的电磁场来确定材料的电磁参数。

本文将介绍固体材料微波频段使用波导装置的电磁参数测量方法。

一、波导装置基本原理波导是一种特殊的传输线，由金属导体包围，用于传输电磁波。

它可以提供一种较为稳定和保护的电磁场环境，并且它的传输特性与材料的电磁参数有关。

波导的基本结构包括金属导体和介质，其中介质通常是固体材料。

二、测量过程1.设计波导结构首先，需要选择合适的波导结构。

波导的形状和尺寸会直接影响到波导中的电磁场分布。

常见的波导结构有矩形波导、圆形波导和大功率波导等。

2.制备样品样品是材料测量的主体，制备样品需要考虑其尺寸和形状。

通常，样品的尺寸应当比波导截面尺寸小，以避免对波导的传输特性产生较大影响。

同时，样品需要能够稳定地固定在波导中。

3.安装波导装置将波导装置安装在测量平台上，确保波导的电磁场能够与样品充分接触。

波导装置的准直和定位也需要精确。

4.测量波导装置可以根据波导中电磁场的变化来测量材料的电磁参数。

一般而言，会通过向波导中耦合电磁波并测量反射和透射的方式来获取波导中电场和磁场的分布情况。

为了测量电磁参数（1）反射系数测量：通过连接光谱仪、频谱分析仪等仪器，对波导中的反射系数进行测量。

根据反射系数，可以得到电磁波在波导中的传输特性。

（2）透射系数测量：通过连接光谱仪、频谱分析仪等仪器，对波导中的透射系数进行测量。

透射系数可以提供关于材料电导率等参数的信息。

（3）计算电磁参数：根据测量到的反射系数和透射系数，可以使用适当的计算方法来计算材料的电磁参数。

常见的方法有逆滤波算法、模型匹配法和数值优化法等。

三、近年发展与展望随着微波技术的发展，固体材料微波频段使用波导装置的电磁参数测量方法也不断完善。

物理实验技术如何测量介质的介电常数介电常数是描述介质对电场的响应能力的物理量，它在电子和通信领域中有着非常重要的应用。

实验技术是测量介质的介电常数的关键，本文将探讨物理实验技术在介电常数测量中的应用和发展。

一、测量介质介电常数的基本原理和方法为了测量介质的介电常数，需要利用电场和介质之间的相互作用。

基本原理是将介质放置在电场中，通过测量电场的变化来确定介质的介电常数。

在实际应用中，有多种方法可以用于测量介电常数，下面介绍其中几种常用的方法。

第一种方法是测量平板电容器的电容值，介电常数可以通过电容值的变化进行计算。

这种方法简单易行，通常适用于介电常数较小的介质。

平板电容器的电容值可以通过传统的电路测量手段进行测量，或者利用微弱电荷传感器进行测量。

第二种方法是利用介质在电场中的极化现象来测量介电常数。

介质极化是指介质内部的电荷在电场作用下重新排列的现象，可以分为电子极化和离子极化。

通过测量介质内部极化电荷的变化或者介质极化向量的大小，可以计算出介质的介电常数。

第三种方法是利用电磁波的传播特性来测量介质的介电常数。

在电磁波传播过程中，介质对电磁波的速度和传播常数有影响，通过测量电磁波的传播速度和传播常数的变化，可以得到介质的介电常数。

这种方法通常应用于高频电磁波的测量中，如微波和光学领域。

二、物理实验技术的发展与应用随着科学技术的不断进步，物理实验技术在测量介质的介电常数中得到了广泛的应用和发展。

下面将介绍几种新兴的物理实验技术，并分析其在介电常数测量中的优势和局限性。

第一种技术是扫描探针显微镜技术。

通过在探针显微镜上附加电场控制系统，可以通过扫描探针对样品物理性质进行高分辨率的测量。

这种技术的优势在于可以实时观察样品的电极化过程，获得高分辨率的介电常数图像。

但是，该技术的局限性在于需要对样品进行处理，并且由于探针的尺寸限制，对大尺寸样品的测量有一定的限制。

第二种技术是介质谐振技术。

通过改变传感器与介质之间的物理接触，并利用谐振电路原理，可以测量介质的介电常数。

介电常数常用测量方法综述一、引言介电常数是介质的电学性质之一，它是介质相对真空的电容率。

介电常数大小与物质分子极化程度有关，不同物质的介电常数也不同。

测量物质的介电常数是了解其电学性质和结构特征的重要手段。

本文将综述几种常用的介电常数测量方法。

二、静态法测量介电常数静态法是通过在外加恒定直流电场下测量材料两个平行板间的电容值，从而得到材料的介电常数。

实验中需注意控制温度、湿度等环境因素对实验结果影响。

三、交流桥法测量介电常数交流桥法是通过在高频交流场下测量样品与参考物两者间阻抗差值，进而得到样品的介电常数。

这种方法适用于高频范围内（10Hz~1GHz）。

四、微波共振法测量介电常数微波共振法利用谐振腔和微波源产生强烈的高频场，使样品受到较大激励后发生共振现象，通过调节谐振腔频率和检测信号的相位来测量样品的介电常数。

由于微波共振法具有快速、准确、非破坏性等优点，因此在材料科学研究中得到广泛应用。

五、时域反射法测量介电常数时域反射法是利用高速数字化技术和脉冲发生器，将脉冲信号传输到被测样品上，通过接收反射波的时间延迟和振幅变化来计算样品的介电常数。

该方法适用于介电常数较小（<5）的材料。

六、磁共振法测量介电常数磁共振法是一种非侵入性、无损伤性的方法，通过检测样品在强磁场下核自旋共振现象来测量其介电常数。

该方法适用于液体和固体材料。

七、总结不同的介电常数测量方法各具优缺点，选择合适的方法需要根据实际情况进行综合考虑。

在实验过程中需注意控制环境因素对实验结果影响，并重视数据处理和分析。

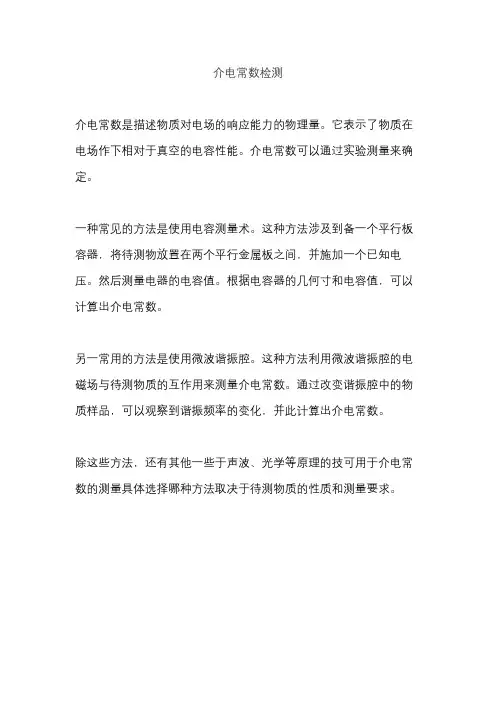

介电常数检测
介电常数是描述物质对电场的响应能力的物理量。

它表示了物质在电场作下相对于真空的电容性能。

介电常数可以通过实验测量来确定。

一种常见的方法是使用电容测量术。

这种方法涉及到备一个平行板容器，将待测物放置在两个平行金属板之间，并施加一个已知电压。

然后测量电器的电容值。

根据电容器的几何寸和电容值，可以计算出介电常数。

另一常用的方法是使用微波谐振腔。

这种方法利用微波谐振腔的电磁场与待测物质的互作用来测量介电常数。

通过改变谐振腔中的物质样品，可以观察到谐振频率的变化，并此计算出介电常数。

除这些方法，还有其他一些于声波、光学等原理的技可用于介电常数的测量具体选择哪种方法取决于待测物质的性质和测量要求。

介电常数及其测量方法概述作者：秦鸿瑜来源：《科教导刊·电子版》2013年第18期摘要介质介电常数描述了电磁波与介质的相互作用及变化，为了划分不同介质，提出了采用介电常数来划分不同介质的的方法。

本文介绍了介电常数的基本知识及测量方法，介绍了实验室的几种测量方法：时域反射法（TDR）、空间波法、同轴线法、谐振环法，为实验测量提供参考。

关键词介电常数空间波同轴线中图分类号：TB30 文献标识码：A1 介电常数的基本概念2介电常数测量方法介电常数测量方法有传输线法、同轴线法、波导法、探针法、谐振腔法和空间波法。

实验室测量方法有时域反射法（TDR）、空间波法、探针法、同轴线法等。

传输线法简便易行，但在tan€%]€%^较小时，测得的介电常数误差较大；探针法使用结构简单的单极振子，通过传输、反射的测量得出谐振参数，反演得到介电常数；谐振腔法采用高品质因数的谐振腔体测量低损介质，技术复杂，不易操作；空间波法通过测量地面目标体的微波反射系数，再通过反射系数来求得复介电常数。

2.1 时域反射法时域反射法（TDR）类似于雷达系统，首先向待测物发射电磁波，通过记录分析反射波形来确定待测物的距离，进而判断待测物特性。

TDR信号中包含介电常数和电导率信息，一般被测物体的阻抗是连续的，信号没有反射，如果有阻抗变化，就会有信号反射回来，频率范围从1兆赫到几兆赫。

时域反射系统由一个信号发生器、传输线传感器和一个接收器组成。

根据反射回波的时间可以判断阻抗不连续点距接收端的距离，利用电磁波在探头中的旅行时间可得到介质的介电常数。

2.2 空间波法2.3 同轴线法2.4 谐振环法谐振环法是基于传输线理论得到介电常数变化的方法。

谐振环法可以通过反射信号和发送通过介质的信号来测量介电常数。

发送信号和接收反射信号这两种测量方法相比，发送信号测得介电常数变化更灵敏。

谐振传感器的测量精度相对较高，但与待测媒质的导电性密切相关。

3 总结本文介绍了介电常数的基本概念及几种测量方法，并对这几种常见的方法进行了分析和比较。

介电常数测试原理
介电常数（Dielectric constant）是一个描述物质电介质特性的
物理量。

它表示了一种介质相对于真空（或其他参考介质）的电容性能。

在测试介电常数的实验中，首先需要制备一个被测物质的样品，这个样品可以是固体、液体或气体，具体的形式根据被测物质的性质而定。

接下来，需要使用一个电容器，这个电容器一般由两个平行的金属板组成，中间夹着被测介质样品。

两个金属板的距离可以根据实际需要进行调节。

在实验中，首先将电容器接入一个电源，使其形成一个电路。

然后，通过测量电容器中的电压和电容器上施加的电压之间的关系，就可以得到被测介质的介电常数。

具体而言，可以使用一个电容-电压测试仪或者其他电测设备来进行测量。

测量的原理是，介质中的电场会导致介质中的电子和离子移动，从而引起电极上的极化现象。

极化过程会在电极上产生一个额外的电荷，这个电荷与电极上施加的电势有关。

通过测量电容器的电压和施加在电容器上的电压，可以推导出被测介质的介电常数。

需要注意的是，在实际测量过程中，还需要考虑到被测介质的温度、湿度和压力等因素对介电常数的影响。

因此，在测量时，还需要保持一定的环境条件，并进行相应的修正计算，以获得准确的介电常数值。

总之，介电常数测试是通过测量电容器中电压和施加电压之间的关系，得到被测介质的介电常数的一种方法。

这种测试方法广泛应用于材料科学、电子工程等领域，为相关领域的研究提供了重要的实验数据。

物理实验技术中的电介质性能测量方法与技巧电介质是电子学和电力系统中不可或缺的一部分。

电介质的性能测量是衡量其质量和可靠性的重要手段。

本文将介绍电介质性能测量的一些常用方法与技巧。

一、介电常数的测量方法与技巧介电常数是电介质性能的重要参数之一。

可通过多种方法测量。

其中，频率法是最常用的方法之一。

该方法通过改变测试信号的频率，测量电介质对电磁场的响应，确定介电常数。

测量时应注意以下技巧：1.1 利用阻抗测量方法，在不同的频率下测量电容与电阻值。

根据电容与电阻值的变化规律，可得到电介质的介电常数。

1.2 注意测试环境的稳定性，控制温度和湿度的影响。

温度和湿度的变化会影响电介质的性能，因此应在相对恒定的环境中进行测量。

1.3 使用合适的测量装置，如网络分析仪或LCR仪。

这些仪器能够提供准确的频率和阻抗测量结果。

二、介质损耗角正切的测量方法与技巧介质损耗角正切是衡量电介质功率损耗的重要指标。

常用的测量方法有如下几种：2.1 电桥法是一种常见的测量方法。

通过比较正弦波电桥的平衡与不平衡情况，可得到介质的耗散功率和相位差。

在实验中应注意调节电桥平衡，保持稳定的测量信号。

2.2 利用微小信号测量法，测量介电损耗角正切。

通过施加微小幅度的正弦信号，测量被测介质的电流响应，进而得到介质的损耗角正切。

在实验过程中应关注信号的幅度和频率选择，以避免测量误差。

2.3 进行频率扫描测量。

通过改变信号频率，观察介质损耗角正切与频率的关系，以确定其频率响应特性。

三、电介质的击穿强度测量方法与技巧击穿强度是电介质耐电能力的重要指标。

以下是常用的测量方法和技巧：3.1 空气间隙法是一种常见的测量方法。

通过在两个金属电极之间形成空气间隙，施加逐渐增加的电压，测量电介质的击穿电压。

在实验中应避免电极和电介质的不均匀性，以确保测量的准确性。

3.2 液体浸入法也是一种常用的方法。

这种方法适用于液体介质的击穿强度测量。

实验时应注意液体介质的温度、纯度和浸润性对测量结果的影响。

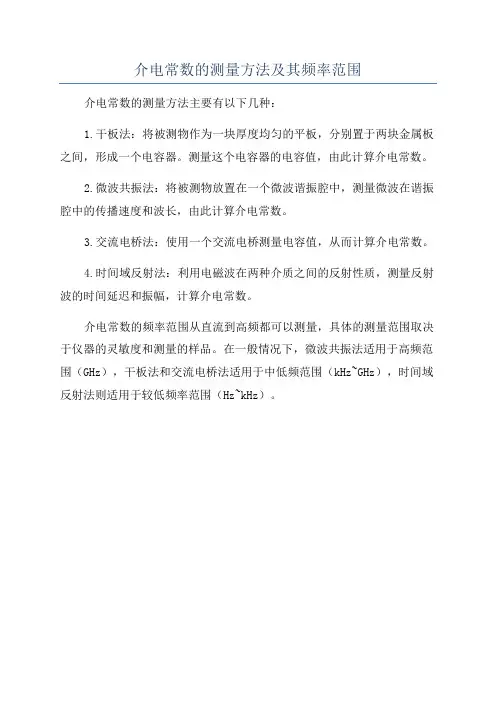

介电常数的测量方法及其频率范围
介电常数的测量方法主要有以下几种：
1.干板法：将被测物作为一块厚度均匀的平板，分别置于两块金属板之间，形成一个电容器。

测量这个电容器的电容值，由此计算介电常数。

2.微波共振法：将被测物放置在一个微波谐振腔中，测量微波在谐振腔中的传播速度和波长，由此计算介电常数。

3.交流电桥法：使用一个交流电桥测量电容值，从而计算介电常数。

4.时间域反射法：利用电磁波在两种介质之间的反射性质，测量反射波的时间延迟和振幅，计算介电常数。

介电常数的频率范围从直流到高频都可以测量，具体的测量范围取决于仪器的灵敏度和测量的样品。

在一般情况下，微波共振法适用于高频范围（GHz），干板法和交流电桥法适用于中低频范围（kHz~GHz），时间域反射法则适用于较低频率范围（Hz~kHz）。

介电常数常用测量方法综述来源：互联网摘要：介电常数测量技术在民用，工业以及军事等各个领域应用广泛。

本文主要对介电常数测量的常用方法进行了综合论述。

首先对国家标准进行了对比总结；然后分别论述了几种常用测量方法的基本原理、适用范围、优缺点及发展近况；最后对几种测量方法进行了对比总结，得出结论。

关键词：介电常数；国家标准；常用方法1. 引言介电常数是物体的重要物理性质，对介电常数的研究有重要的理论和应用意义。

电气工程中的电介质问题、电磁兼容问题、生物医学、微波、电子技术、食品加工和地质勘探中，无一不利用到物质的电磁特性，对介电常数的测量提出了要求。

目前对介电常数测量方法的应用可以说是遍及民用、工业、国防的各个领域。

在食品加工行业当中，储藏、加工、灭菌、分级及质检等方面都广泛采用了介电常数的测量技术。

例如，通过测量介电常数的大小，新鲜果蔬品质、含水率、发酵和干燥过程中的一些指标都得到间接体现，此外，根据食品的介电常数、含水率确定杀菌时间和功率密度等工艺参数也是重要的应用之一[1]。

在路基压实质量检测和评价中，如果利用常规的方法，尽管测量结果比较准确，但工作量大、周期长、速度慢且对路面造成破坏。

由于土体的含水量、温度及密度都会对其介电特性产生不同程度的影响，因此可以采用雷达对整个区域进行测试以反算出介电常数的数值，通过分析介电性得到路基的密度及压实度等参数，达到快速测量路基的密度及压实度的目的[2]。

此外，复介电常数测量技术还在水土污染的监测中得到了应用[3]。

并且还可通过对岩石介电常数的测量对地震进行预报[4]。

上面说的是介电常数测量在民用方面的部分应用，其在工业上也有重要的应用。

典型的例子有低介电常数材料在超大规模集成电路工艺中的应用以及高介电常数材料在半导体储存器件中的应用。

在集成电路工艺中，随着晶体管密度的不断增加和线宽的不断减小，互联中电容和电阻的寄生效应不断增大，传统的绝缘材料二氧化硅被低介电常数材料所代替是必然的。

固体材料微波频段使用波导装置的电磁参数测量方法固体材料在微波频段使用波导装置的电磁参数测量方法是一种常用的手段，用于研究和分析固体材料的电磁特性。

本文将详细介绍几种常见的波导装置及其测量方法。

一、波导装置及其基本原理1.矩形波导矩形波导是最常见的波导装置之一，其截面为矩形形状。

用于测量固体材料的电磁参数时，通常采用矩形波导的传输模式进行测量，主要是由于其较宽的带宽和低损耗。

测量时，可以通过插入固体材料到波导中，并通过测量不同频率时的功率传输和反射来获取材料的电磁参数。

2.圆柱波导圆柱波导在微波频段同样具有广泛的应用。

由于其截面为圆形，形状较为规则，因此在一些实际应用中更加适用。

测量方法与矩形波导类似，测量固体材料的电磁参数可以通过功率传输和反射进行分析。

二、固体材料电磁参数的测量方法1.传输方法对于固体材料的电磁参数测量，传输方法是一种常用的手段。

该方法通过测量波导两端的输入和输出功率来获取材料的电磁参数。

通过改变固体材料的厚度或形状，可以获得不同参数下的传输曲线。

根据测量的传输功率，可以计算出材料的复数介电常数和磁导率等电磁参数。

2.射频共振方法射频共振方法是一种通过测量固体材料的谐振频率和谐振腔的品质因数等参数来确定材料的电磁参数的方法。

该方法基于固体材料与腔体之间的耦合效应。

通过改变固体材料的特性或腔体的尺寸和形状，可以获得不同参数下的共振曲线。

根据测量的共振频率和品质因数，可以计算出材料的电磁参数。

3.相移法相移法是一种通过测量固体材料对微波信号的相位移来确定其电磁参数的方法。

该方法是基于材料对微波信号的相位移是其电磁参数的函数。

通过改变固体材料的特性或微波信号的频率，可以获得不同参数下的相位移曲线。

根据测量的相位移，可以计算出材料的电磁参数。

4.散射参数法散射参数法是一种通过测量固体材料对微波信号的散射参数来确定其电磁参数的方法。

该方法基于材料对微波信号的散射参数是其电磁参数的函数。

通过改变固体材料的特性或微波信号的频率，可以获得不同参数下的散射参数曲线。

材料介电常数的测量方法及应用材料的介电常数是描述材料对电场的响应能力的物理量，通常用ε或εr表示。

它是材料在单位电场下的极化程度，与材料的分子结构、成分和性质有关。

测量材料的介电常数对于研究和应用材料的电学特性具有重要意义。

下面将介绍一些测量材料介电常数的方法及其应用。

1.平行板电容法平行板电容法是测量固体或液体材料介电常数最常用的方法之一、该方法利用平行板电容器的电容进行测量，通过改变电容器之间的距离或介质的性质，从而测量出不同条件下的介电常数。

其原理是根据介电常数与电容之间的关系C=εA/d。

通过测量器件的电容变化，可以得到介电常数。

平行板电容法主要应用在固体材料中，例如测量电子元器件的介电常数、研究电介质材料的性质等。

它在电路板设计中的应用很广泛，可以评估材料在电场中的行为，以确保设计的可靠性和性能。

2.微波谐振法微波谐振法是测量介电常数的一种非常精确的方法，在高频（微波）范围内使用。

它利用谐振腔的谐振模式和样品之间的相互作用，通过测量谐振频率的变化来确定介电常数。

微波谐振法适用于固体和液体材料的测量，并且可以在一定范围内测量材料的介电常数和电导率。

微波谐振法的主要应用包括材料分析和表征、无线通信系统中的射频器件设计和优化等。

它在高频电路设计和微波天线设计中有着广泛的应用。

3.粒子束共振方法粒子束共振方法是一种测量薄膜和薄层材料介电常数的方法，主要用于纳米材料和薄膜研究。

该方法利用加速电荷粒子束（例如电子束或离子束）与材料之间的相互作用，通过测量被照射材料的散射和吸收特性来确定其介电常数。

粒子束共振方法在纳米材料的研究和开发中具有重要应用，例如纳米电子器件、光电器件和生物传感器等。

它可以提供关于纳米材料结构、性质和电学性能的详细信息。

除了上述方法外，还有其他一些测量介电常数的方法，如瞬态电流法、悬臂梁法和开路法等。

这些方法根据不同的材料和测量要求选择适当的方法进行测量。

总的来说，测量材料的介电常数对于研究材料的电学性质、优化电子器件的设计和开发新的功能材料具有重要意义。

利用电动力学仪器测量电介质介电常数的方法与实验技巧电介质的介电常数是描述电介质性质的重要参数，测量电介质的介电常数对于研究和应用电介质具有重要意义。

本文将介绍利用电动力学仪器测量电介质介电常数的方法与实验技巧。

1. 介电常数的概念介电常数是电介质在电场中的响应能力的度量，表征了电场中电极之间电荷的积聚与储存能力。

介电常数越大，电介质对电场的响应能力越强，储存电荷的能力越大。

2. 实验安装为了测量电介质的介电常数，我们需要准备一套合适的实验安装。

实验安装主要包括高精度电源、电容器、电压表、电流表和电阻器等。

其中，电容器是核心设备，用于测量电介质在不同电场下的电容。

3. 实验步骤（1）实验前准备：将电容器仔细清洁，确保表面无污物和水汽。

准备好所需的电源、电压表、电流表等设备，并进行校准。

（2）装配电路：将电容器与电源、电压表、电流表等连接起来，组成一个封闭的电路。

确保电路连接良好，无松动。

（3）施加电压：根据实际需要，调节电源输出电压，使其施加在电容器上。

注意在调节电压时，要尽量避免电压过大，以防止电介质击穿。

（4）测量电流：在电容器中施加电压后，通过电流表测量电容器中的电流。

记录电流数值，并进行多次测量取平均值，以提高测量的准确性。

（5）测量电容：根据测得的电流数值，利用电容公式C=I/U，计算出电容的数值。

其中，C表示电容，I表示电流，U表示电压。

（6）计算介电常数：电容器中的电介质采用固体、液体或气体等不同材料时，其介电常数是不同的。

根据电容器的结构和电介质材料的特性，可以通过计算来得到电介质的介电常数。

计算公式为：介电常数=电容/真空中的电容。

4. 实验技巧（1）仪器注意事项：实验过程中要严格按照仪器的使用说明操作，特别是在调节电压时，要小心操作，以免对仪器和电介质造成损害。

（2）采样环境：在测量过程中，要注意采样环境的温度和湿度，确保实验环境稳定。

因为环境条件的变化会对电介质的性能产生一定影响。

介电常数测量技术的原理与仪器使用技巧介电常数是描述物质对电场作用的特性参数，它反映了物质在电场中的响应能力。

测量介电常数是研究物质电性质的重要手段，在材料科学、电子工程等领域具有广泛的应用。

本文将介绍介电常数测量技术的原理和仪器使用技巧。

一、介电常数测量技术的原理介电常数测量的原理主要基于物质在电场中的极化现象。

当物质置于电场中时，由于电场的作用，物质内部的正负电荷会发生重新分布，产生极化现象。

这种极化现象导致了物质的介电常数的变化。

1. 平板电容法平板电容法是测量介电常数最常用的方法之一。

它利用了平行板电容器的结构。

在电场作用下，物质的极化使得电容器的电容发生变化，通过测量电容器的参数变化可以求得介电常数。

这种方法简单易行，适用于固体、液体等各种物质的测量。

2. 微波法微波法是一种基于物质对微波信号的反射和传播特性进行测量的方法。

微波在电场中传播时，由于物质的吸收和散射作用，电磁波的相速度和传播常数发生了变化。

通过测量微波的传播参数可以间接推测物质的介电常数。

这种方法适用于高频、高精度的介电常数测量。

3. 复折射法复折射法是一种基于物质对光的传播和折射特性进行测量的方法。

通过测量物质对光的相位差、偏振等参数的变化，可以推算出物质的折射率，从而间接求得介电常数。

这种方法适用于液晶材料等在光学上具有明显响应的物质。

二、介电常数测量仪器的使用技巧1. 仪器的校准在进行介电常数测量之前，首先要对测量仪器进行校准。

校准可以通过标准物质进行，将已知介电常数的物质放入测量系统中，根据仪器的输出数据进行调整，确保仪器的准确性和可靠性。

2. 样品的准备样品的准备对于介电常数的测量结果影响很大。

在进行测量之前，需要对样品进行适当的处理。

例如，对于固体样品，要保证样品的尺寸、形状和表面的光洁度；对于液体样品，要保证样品的纯度和温度的稳定。

3. 测量条件的控制测量介电常数时，需要对测量条件进行恰当的控制。

例如，对于平板电容法，应选择适当的电场强度和频率；对于微波法和复折射法，应选择适当的微波频率或光源波长。

Keysight材料介电常数测试⽅法各⾏各业都需要对它们所⽤的材料有⾮常清晰的了解，以便缩短设计、进⼚检验、流程检测和质量保证等阶段所花费的时间。

每种材料都具有⼀些独特的电⽓特征，与介电特性有关。

通过对介电特性进⾏精确测量，科技⼈员和⼯程师能够获得宝贵的信息，从⽽在具体应⽤中恰当地运⽤这些材料，创造更可靠的设计或监测⽣产流程，改进质量控制。

常见介电常数测试材料举例：⾏业应⽤/被测材料电⼦电容、基⽚、PCB、PCB 天线、铁氧体、磁记录头、SAR体模材料、传感器航空航天/国防隐⾝技术、RAM (雷达波吸收材料)、雷达天线罩⼯业材料陶瓷和复合材料: IC 封装、航空航天与汽车零部件、⽔泥、涂料和⽣物植⼊聚合物和塑料: 纤维、基⽚、薄膜、绝缘材料⽔凝胶: ⼀次性尿⽚、软性隐形眼镜液晶: 显⽰器橡胶、半导体和超导体其他包含此类材料的产品: 轮胎、涂料、粘合剂等⾷品和农业⾷品保鲜 (变质) 研究、微波⾷品开发、包装、含⽔率测量林业和矿业⽊材/纸制品含⽔率测量、含油量分析制药和医疗药物研究和⽣产、⽣物植⼊体、⼈体组织定征、⽣物量、化学浓缩、发酵材料测试主要包括介电材料和磁性材料的测试，常⽤的参数包括介电常数如|εr|,εr’,εr”,tanδ，磁导率如|µr|,µr’,µr”等。

是德科技提供多种仪器、夹具和软件，⽤于测量材料的介电特性。

是德科技测量仪器能够覆盖最⾼1.1THz的频率范围，配合各种夹具⽀持同轴探头法、平⾏板法、同轴/波导传输线法、⾃由空间法和谐振腔法等，以下将主要介绍如何根据被测材料的情况选择合适的测试⽅法。

01同轴探头法通过将探头浸⼊液体或⽤其接触固体 (或粉末) 材料的平坦表⾯，⽹分仪通过测量S11再换算到介电常数。
