(实验室装置)波导法测量介电常数PPT精讲

介电常数测量技术在物理实验中的应用与使用教程介电常数是衡量物质抵抗电场的能力的物理量，在物理实验中具有广泛的应用。

本文介绍了介电常数测量技术的原理、方法和注意事项，并结合常见的实验案例进行解析，帮助读者更好地理解和掌握该技术。

一、介电常数测量技术的原理与方法介电常数的测量原理基于电容原理，即在电场作用下，物质会产生极化效应，形成电偶极矩，进而改变电容器的电容。

测量介电常数可以通过测量电容的变化来间接获得。

常见的介电常数测量方法包括平行板电容法、共振法和时间域法。

其中，平行板电容法是最常用且简便的一种方法。

该方法通过测量一个电容器的电容变化来获得物质的介电常数。

在进行平行板电容法测量时，需要准备一对平行板电容器，将被测物质置于两平行板之间，然后接入电源，调节电场强度，测量电容变化。

通过计算电容的变化，结合已知参考物质的介电常数，即可求得被测物质的介电常数。

二、测量技术的应用实例2.1 测量固体材料的介电常数在研究材料特性、设计电子元器件和电磁波传播等领域中，测量固体材料的介电常数是一项重要的实验。

通过测量固体材料的介电常数，可以了解材料对电场的响应能力，为电磁波传播、射频电路设计等提供重要的参考数据。

以测量陶瓷材料为例，首先需要准备两块平行的陶瓷样品，并在两侧涂抹导电薄层以保证电流的顺利流动。

接下来，将样品放置于测量装置中，并进行电容测量。

通过对测量数据的处理和分析，可以得到陶瓷材料的介电常数。

2.2 测量液体的介电常数液体的介电常数测量在化学和材料科学等领域有着广泛的应用。

例如，在食品工业中，测量食物中的水分含量，可以通过测量食物样品的介电常数来实现。

另外，在精细化工中，测量液体的介电常数有助于了解液体的溶解性和反应性，指导工艺设计和优化。

液体介电常数的测量方法与固体类似，也是基于电容原理。

但由于液体的特殊性质，测量时需要采取一些特殊的措施。

例如，为了避免液体的蒸发和溢出，可以使用封闭式的测量装置。

实验七 介电常数的测量ε和损耗角tgδ的温度和频率特性，可以获取物质内部 测量物质在交变电场中介电常数r结构的重要信息。

DP—5型介电谱仪内置带有锁相环(PLL)的宽范围正弦频率合成信号源和由乘法器、同步积分器、移相器等组成的锁定放大测量电路，具有弱信号检测和网络分析的功能。

对填充介质的平行板电容器的激励信号的正交分量(实部和虚部)进行比较、分离、测量，检测介电频率谱和温度谱。

作为大学物理实验的内容，具有测量精度高、方法新颖、知识性和实用性强等特点。

[目的要求]ε和损耗角tgδ的温度和频率特性。

1．学习用介电谱仪测量物质在交变电场中介电常数r2．了解带有锁相环(PLL)的正弦频率合成信号源和锁定放大测量电路的原理和结构。

3．掌握对信号的正交分量(实部和虚部)进行比较、分离、测量的方法。

[实验原理]图1测量原理图原理如图1所示.置于平板电极之间的样品，在正弦型信号的激励下，等效于电阻R和电容C的并联网络。

其中电阻R是用来模拟样品在极化过程中由于极化滞后于外场的变化所引起的能量损失。

若极板的面积为A，间距为d，则：R=d/Aσ， C=εA／d， tgδ=1／ωRC=σ／ωε式中ε=εoεr，εo为真空介电常量，σ为与介电极化机制有关的交流电导率。

设网络的复阻抗为Z，其实部为Z’，虚部为Z″，样品上激励电压为Vs(基准信号)，通过样品的电流由运放ICl转化为电压Vz：(样品信号)，用V’s，V″s和V″z分别表示其实部和虚部，则有：Vz＝RnVs／Z， σ=K(V’sV’z+V″sV″z)， ωε=K(V’sV″z-V″sV’z)tgδ=(V’sV’z+V″sV″z)/ (V’sV″z-V″sV’z)式中K=d／ARn(V’sV’s+V″sV″s)。

电压的实部和虚部通过开关型乘法器IC2和π／2移相器IC3实现分离后测量。

IC2的作用是将被测正弦信号Vz(或Vs)与同频率的相关参考方波Vr相乘。

本系统测量时通过移相微调电路使Vr和vs同相位，即Vs的虚部V″s=O，测量公式简化为：σ=K’V’z， ωε=K’V″z, tgδ=V’z/V″z式中K’＝d／(ARnV’s)．图中K指向1时测量V’s，指向2时测量V’z和V″z。

介电常数测试
介电常数测量是一种用于测量材料电介质中的电场强度和电位差之间关系的实验方法。

介电常数描述了电场中物质对电场线的扭曲程度，是衡量一种材料对电场的响应能力的物理量。

在介电常数测试中，通常使用平行板电容器来实现。

平行板电容器由两个平行金属板构成，中间充满被测介质。

通过施加电压，在金属板之间形成电场，测量电场强度和电位差，从而得到材料的介电常数。

测试方法可以采用静态和动态两种。

静态测试方法是在恒定电场下测量电场强度和电位差，在施加恒定电场后测量电容器中的电流，从而计算出介电常数。

动态测试方法是施加交变电场，在交变电场中测量电容器的阻抗，通过阻抗和电容来计算介电常数。

介电常数测试在材料研究、电子器件开发和生物医学等领域中具有重要的应用价值。

它可以帮助了解材料的电性能，选择适合的材料用于电子器件，同时也有助于设计和优化电场应用设备。

介电常数测试方法
介电常数测试方法
一、介电常数的定义：
介电常数是一种物理特性，它衡量介质（如空气、水、液体或固体）中电磁波的传播率。

它的反映了电磁波在特定介质中传播的速度，即介质中电磁波传播的能力。

介电常数用ε表示，单位是度（F/m），它是不同物质的电磁波传播率的比较数值，值越高表示物质中电磁波传播的能力越强。

二、介电常数测试原理：
介电常数测试是采用微波吸收谱法（MAS）来测量介电常数的，即在实验室中采用MAS法测量样品的介电常数。

MAS法是在一定的物理条件下，通过测量微波激入样品的功率和样品反射出去的功率的比值来测量介电常数的。

三、介电常数测试方法：
（1）准备样品
用于测试介电常数的样品是根据测试要求准备的，要求样品尺寸应根据介质的介电常数的测量原理准备，通常，样品尺寸不应超过
1/10波长。

（2）设置测试系统
测试介电常数的系统由微波激发器、反射器、发射器和接收器等主要部分组成，在测试系统中，激发的微波将由发射器发射到样品上，样品上部分的微波被反射回发射器，另一部分微波穿过样品，最后由
接收器接收到。

（3）测试介电常数
在测试介电常数之前，要确定介质的频率，以及激发器的功率，然后发射微波到样品上，测量样品反射出去的功率，计算反射系数，最后把反射系数代入定义式，计算介电常数。

介电常数测量引言介电常数是材料在电场中的响应能力的度量，是一个描述材料电介质特性的重要物理量。

测量材料的介电常数可以帮助我们了解材料的电性能和应用潜力。

本文将介绍介电常数的概念和测量方法，并介绍几种常见的介电常数测量技术。

介电常数的定义介电常数是材料对电场作用的响应能力的度量。

它是通过比较在电场中和无电场中材料的性能来确定的。

介电常数通常是一个复数，包括实部和虚部，分别表示材料的电容率和损耗因子。

电容率描述了材料对电磁场的响应能力，而损耗因子描述了材料在电场中能量耗散的程度。

介电常数测量方法测量材料的介电常数可以采用多种方法，以下是几种常见的介电常数测量技术。

平行板电容法平行板电容法是一种常用的介电常数测量方法。

它通过测量两块平行金属板之间的电容来确定材料的介电常数。

首先，将待测材料放置在两块平行金属板之间，然后将电场施加于其上。

根据电容公式C=Q/V，通过测量电容C和电场电压V，可以计算出材料的介电常数。

谐振法谐振法是一种通过测量材料的谐振频率来确定其介电常数的方法。

谐振法利用材料在特定频率下的介电或磁感应能量储存和释放特性。

通过改变外加电场的频率，找到材料的谐振频率，然后根据谐振频率和其它已知参数计算出介电常数。

微波法微波法是一种通过测量材料在微波频率下的传输特性来确定其介电常数的方法。

微波法利用材料对微波的反射、透射和吸收特性来计算介电常数。

通过测量微波在材料中的传播速度和衰减率，可以得到材料的介电常数。

恒压干燥法恒压干燥法是一种基于湿度变化来测量材料的介电常数的方法。

它利用材料吸湿时导致的电容量的变化来计算介电常数。

通过控制恒定的压力和温度，并测量湿度传感器的电容变化，可以计算出材料的介电常数。

总结介电常数是描述材料对电场作用的响应能力的物理量，对于研究材料的电性能和应用具有重要意义。

本文介绍了介电常数的定义和测量方法，包括平行板电容法、谐振法、微波法和恒压干燥法。

不同的方法适用于不同类型的材料和频率范围。

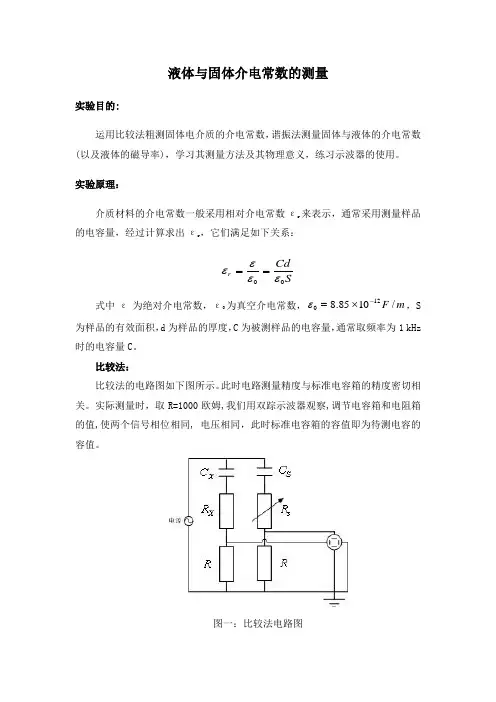

液体与固体介电常数的测量实验目的:运用比较法粗测固体电介质的介电常数，谐振法测量固体与液体的介电常数(以及液体的磁导率)，学习其测量方法及其物理意义，练习示波器的使用。

实验原理：介质材料的介电常数一般采用相对介电常数εr 来表示，通常采用测量样品的电容量，经过计算求出εr ，它们满足如下关系：SCdr 00εεεε==式中ε为绝对介电常数，ε0为真空介电常数，m F /1085.8120-⨯=ε，S为样品的有效面积，d 为样品的厚度，C 为被测样品的电容量，通常取频率为1 kHz 时的电容量C 。

比较法：比较法的电路图如下图所示。

此时电路测量精度与标准电容箱的精度密切相关。

实际测量时，取R=1000欧姆,我们用双踪示波器观察,调节电容箱和电阻箱的值,使两个信号相位相同, 电压相同，此时标准电容箱的容值即为待测电容的容值。

图一：比较法电路图谐振法：1、交流谐振电路：在由电容和电感组成的LC 电路中，若给电容器充电，就可在电路中产生简谐形式的自由振荡。

若电路中存在交变信号源，不断地给电路补充能量，使振荡得以持续进行，形成受迫振动，则回路中将出现一种新的现象——交流谐振现象。

RLC 串联谐振电路如下图所示:图二：RLC 串联谐振电路其中电源和电阻两端接双踪示波器。

电阻R 、电容C 和电感L 串联电路中的电流与电阻两端的电压是同相位的，但超前于电容C 两端的电压2π ，落后于电感两端的电压2π，如图三所示。

图三：电阻R 、电容C 和电感L 的电压矢量图L V →-RV →电路总阻抗：Z==回路电流：VIZ==电流与信号源电压之间的位相差：1arctaniLCRωωϕ⎛⎫-⎪=- ⎪⎪⎝⎭在以上三个式子中，信号源角频率2fωπ=，容抗1CZCω=，感抗LZ Lω=。

ϕi＜0，表示电流位相落后于信号源电压位相；ϕi＞0，则表示电流位相超前。

各参数随ω变化的趋势如图2所示。

ω很小时，电路总阻抗Z→ϕi→π/2，电流的位相超前于信号源电压位相，整个电路呈容性。

介电常数的测量介电常数是衡量物质对电场的响应程度的物理量，它描述了物质中电荷分布发生变化时，电场强度的变化程度。

介电常数的测量是研究电介质性质的重要手段之一。

本文将介绍介电常数的测量方法、原理和应用。

一、介电常数的测量方法1. 平行板电容法：平行板电容法是最常用的测量介电常数的方法之一。

它通过测量电容器中电容的变化来确定介电常数。

具体步骤是：首先将待测介质填充在电容器的两个平行金属板之间，然后将电容器连接到电源，施加电压使电容器充电，测量电容器的电容值。

接着将待测介质更换为真空，再次测量电容值。

由于真空的介电常数为1，通过比较两次测量结果，即可得到待测介质的介电常数。

2. 微波谐振法：微波谐振法适用于介电常数较高的样品测量。

它利用谐振腔中的电磁波传播特性来测量介电常数。

谐振腔是一个封闭的金属腔体，内部有一个微波源和一个探测器。

首先将待测样品放入谐振腔中，调节微波源的频率使得谐振腔中的电磁波与样品发生共振。

然后测量共振频率和带宽，通过计算可以得到样品的介电常数。

3. 椭圆偏振法：椭圆偏振法适用于测量透明介质的介电常数。

它通过测量透射光的偏振状态来确定介电常数。

实验装置由光源、偏振片、样品和偏振分析器组成。

首先将光源发出的光通过偏振片偏振，然后透过待测样品，最后通过偏振分析器测量透射光的偏振状态。

根据透射光的偏振状态的变化，可以求得样品的介电常数。

介电常数是指电介质中电场强度和电位移的比值。

在测量过程中，通过施加电场或电磁波，观察电介质的响应，从而得到介电常数。

不同的测量方法利用了不同的原理，但核心思想都是基于电场对电荷分布的影响。

三、介电常数的应用1. 电子器件设计：介电常数是电子器件中常用材料的重要参数之一。

通过测量介电常数，可以选择合适的介质材料，优化电子器件的性能和稳定性。

2. 电力系统：介电常数的测量在电力系统中也有重要应用。

电力系统中的绝缘材料，如电缆、绝缘子等，其介电常数的准确测量对于确保电力系统的安全运行至关重要。
