施耐德ATV12变频器调试指南一、硬件连接1.将ATV12变频器正确安装到指定位置上，确保变频器与其他设备的连接固定可靠。
2.依据实际需要，连接变频器的电源供应和电机。
3.确认变频器的终端板连接正确，包括外置控制终端（R、S、T）、电机端子（U、V、W）以及其他辅助终端。
4.检查所有连接线路的接触良好，无松动或短路等异常情况。
5.连接并调试好变频器及其他设备的保护接地线。
二、软件设置1.设定参数在调试前，需要根据现场实际情况和要求设定参数。
打开调试界面，设定相关参数，如电压、频率等。
2.检查和调试软件开关检查软件开关状态，确保处于预期的位置。
如果需要，可以调整软件开关的位置。
3.设定控制模式根据实际需求，设定变频器的控制模式。
可选择开环控制、闭环控制等不同模式。
4.检查保护及限制设置核对设定的保护及限制设置，确保满足实际的使用要求。
根据需要进行调整。
5.检查通信设置如果需要与其他设备进行通信，需要检查通信设置，确保正常的通信连接。
根据需求进行设定。
6.检查故障历史查看故障历史记录，以及重置故障记录。
确保变频器处于正常工作状态，没有潜在的故障。
7.软件启动最后一步是启动变频器的软件，观察变频器的状态是否正常。
可以通过运行示波器模式，检查输出频率和电压是否处于正常范围。
三、调试步骤1.启动变频器按下变频器的启动按钮，观察变频器启动过程中的状态指示灯和显示屏的变化。
确认变频器能够正常启动。
2.执行不同操作依次执行不同的操作，如调整启动频率、改变运行方向、改变停止方式等。
观察变频器的响应情况，确保各项功能正常。
3.监控变频器状态通过监控变频器的状态指示灯和显示屏，了解变频器的运行状态。
根据需要，可以调整变频器的参数，使其满足实际需求。
4.调试保护功能模拟不同的故障情况，观察变频器的保护功能是否正常工作。
如过载保护、短路保护等。
5.调试通信功能如果需要与其他设备进行通信，进行相应的通信调试。
确保通信正常，命令能够正确传输和接收。
目录重要信息___________________________________________________________________________________________________________________ 4开始之前___________________________________________________________________________________________________________________ 5文档结构____________________________________________________________________________________________________________________ 7软件改进方面_______________________________________________________________________________________________________________ 8设置步骤(参考快速起动)____________________________________________________________________________________________________ 9设置 - 初步建议_____________________________________________________________________________________________________________ 10变频器型号 _________________________________________________________________________________________________________________ 11尺寸与重量_________________________________________________________________________________________________________________ 12安装________________________________________________________________________________________________________________________ 13接线________________________________________________________________________________________________________________________ 16电源端子__________________________________________________________________________________________________________________ 20控制端子__________________________________________________________________________________________________________________ 23检查清单__________________________________________________________________________________________________________________ 29出厂设置__________________________________________________________________________________________________________________ 30基本功能___________________________________________________________________________________________________________________ 31编程_______________________________________________________________________________________________________________________ 32参数表结构________________________________________________________________________________________________________________ 33功能兼容性表______________________________________________________________________________________________________________ 36给定模式 rEF_______________________________________________________________________________________________________________ 37监视模式 MOn______________________________________________________________________________________________________________ 38配置模式 ConF_____________________________________________________________________________________________________________ 44配置模式 - MyMenu_________________________________________________________________________________________________________ 45配置模式 - 完整菜单 (FULL)__________________________________________________________________________________________________ 47维护_______________________________________________________________________________________________________________________ 99替换 ATV11 - ATV12________________________________________________________________________________________________________ 100诊断和故障检修 ___________________________________________________________________________________________________________ 107应用说明__________________________________________________________________________________________________________________113短路等级和支路保护________________________________________________________________________________________________________119Wiring____________________________________________________________________________________________________________________ 120组织树____________________________________________________________________________________________________________________ 121参数索引 __________________________________________________________________________________________________________________122重要信息注意在安装、操作或维护本设备之前，请仔细阅读这些说明，并熟悉本设备。

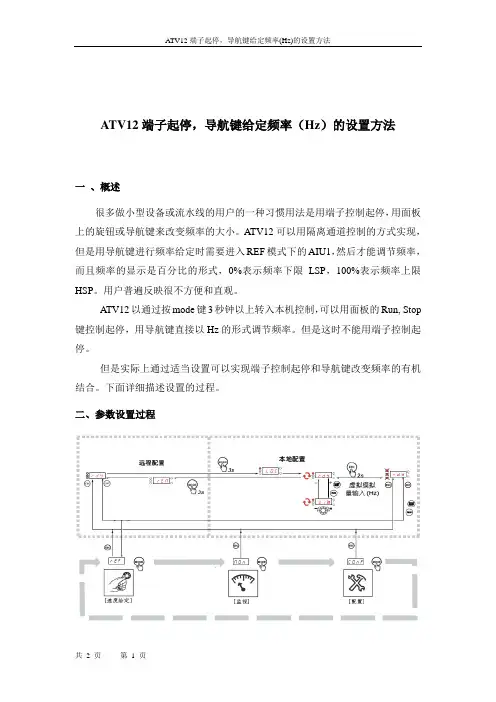

ATV12端子起停，导航键给定频率（Hz）的设置方法一、概述很多做小型设备或流水线的用户的一种习惯用法是用端子控制起停，用面板上的旋钮或导航键来改变频率的大小。
ATV12可以用隔离通道控制的方式实现，但是用导航键进行频率给定时需要进入REF模式下的AIU1，然后才能调节频率，而且频率的显示是百分比的形式，0%表示频率下限LSP，100%表示频率上限HSP。
用户普遍反映很不方便和直观。
ATV12以通过按mode键3秒钟以上转入本机控制，可以用面板的Run, Stop 键控制起停，用导航键直接以Hz的形式调节频率。
但是这时不能用端子控制起停。
但是实际上通过适当设置可以实现端子控制起停和导航键改变频率的有机结合。
下面详细描述设置的过程。
二、参数设置过程1．转为本机控制模式：参考上图中关于本机控制的示意图，在rdY状态下按Mode键3秒钟直至显示LOC（本地），显示屏左侧的菜单模式指示灯上下循环闪烁，即变为完全本机控制，即面板上的RUN, STOP键控制起停，导航键控制给定频率，并以Hz的形式表示。
这时实际上变频器处于运行模式，无法进入其它菜单。
2. 进入菜单模式按退出键2秒钟直到显示屏左侧模式指示灯同时闪烁，表示进入菜单模式。
这时可以进入所有的菜单了。
3. 设置控制通道：首先通过导航键或模式键进入COnF（设置模式），并进入FULL（完整菜单），再进入CtL-（命令菜单）：将参数CHCF（通道模式）的内容改为SEP（隔离通道），将命令通道Cd1的内容改为tEr（端子）。
至此，关于通道的设置完成。
4. 退回到运行模式。
再次按退出键2秒钟直到显示屏左侧模式指示灯上下循环闪烁。
现在就可以通过端子控制起停，用导航键改变给定频率，单位为Hz。
变频器如有其它设置需要修改其它参数或者需要监视其它变频器状态，必须按ESC键2秒钟进入菜单模式中进行。
同样按ESC键2秒返回运行模式。
注意：不要试图再按MODE键3秒钟恢复远程模式或重新进入，否则又需要重新设置控制通道！。
