钢丝绳绳端固定连接方式及安全要求

电动葫芦钢丝绳端部固定的安全技术规范文第一章引言1.1 目的与范围本规范的目的是为了确保电动葫芦钢丝绳端部的固定安全，防止在使用过程中发生松动或脱落的情况，确保操作人员和工作场所的安全。

本规范适用于所有电动葫芦钢丝绳端部固定的工作和设备。

1.2 规范依据本规范参照国家有关安全规范和行业标准进行制定，其中包括《起重机械安全规程》、《电动葫芦安全规程》等。

第二章术语定义2.1 电动葫芦指用电力驱动的起重设备，用于吊装和搬运货物的设备，其工作原理主要是靠电机带动钢丝绳或链条等起重部件进行升降运动。

2.2 钢丝绳指用于电动葫芦起重的钢丝绳，一般由多股钢丝绳并列编织而成，具有较高的强度和耐磨性。

2.3 端部固定指钢丝绳的两端通过一定的方法和结构来固定在电动葫芦上，防止在使用过程中发生松动或脱落的情况。

第三章主要要求3.1 钢丝绳的端部固定应牢固可靠，不得出现任何松动或脱落的情况。

3.2 端部固定应符合电动葫芦的设计和要求，不得随意更换或修改。

3.3 端部固定应结构合理、工艺先进，采用专业设备和工具进行固定。

3.4 端部固定应符合工作安全规范，并进行定期检测和维护，确保其安全可靠。

第四章固定方式4.1 端部固定一般有以下几种方式：4.1.1 端部焊接：将钢丝绳的端部通过电焊的方式固定在葫芦的起重骨架上，焊缝应牢固可靠，无任何焊接缺陷。

4.1.2 端部绳套：将钢丝绳端部通过绳套套入葫芦的起重骨架中，然后进行牢固固定，确保绳套与骨架之间无任何松动的情况。

4.1.3 端部卡箍：将钢丝绳的端部通过卡箍夹紧，确保卡箍与钢丝绳之间紧密接触，卡箍应符合相关标准和规范。

4.1.4 其他方式：根据实际情况和要求，可以采用其他适用的固定方式，但一定要确保其牢固可靠。

第五章检测和维护5.1 对电动葫芦钢丝绳端部固定进行定期检测，一般为每次使用前进行一次，发现问题及时处理。

5.2 检测包括但不限于以下几个方面：5.2.1 焊缝是否牢固可靠，无任何裂纹或缺陷。

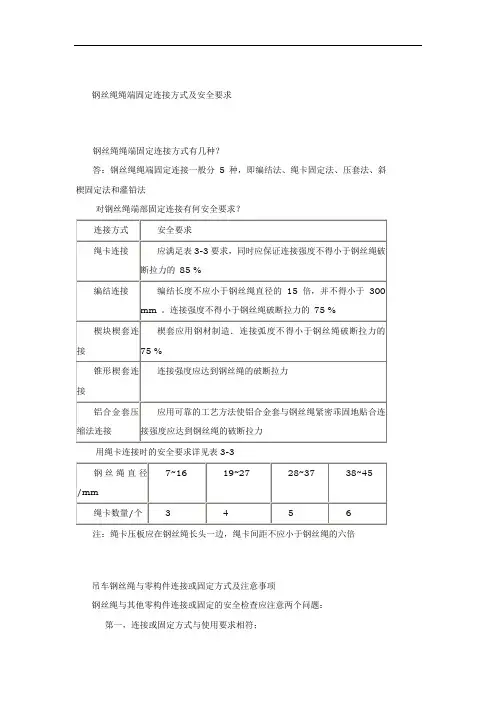

钢丝绳绳端固定连接方式及安全要求钢丝绳绳端固定连接方式有几种？答：钢丝绳绳端固定连接一般分5种，即编结法、绳卡固定法、压套法、斜楔固定法和灌铅法对钢丝绳端部固定连接有何安全要求？用绳卡连接时的安全要求详见表3-3注：绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳的六倍吊车钢丝绳与零构件连接或固定方式及注意事项钢丝绳与其他零构件连接或固定的安全检查应注意两个问题：第一，连接或固定方式与使用要求相符；第二，连接或固定部位达到相应的强度和安全要求。

常用的连接和固定方式有以下几种（见图6-11）：1．编结连接（见图6-11a）编结长度不应小于钢丝绳直径的15倍，且不应小于300mm；连接强度不小于75%钢丝绳破断拉力。

2．楔块、楔套连接（见图6-11b）钢丝绳一端绕过楔，利用楔在套筒内的锁紧作用使钢丝绳固定。

固定处的强度约为绳自身强度的75%～85%。

楔套应该用钢材制造，连接强度不小于75%钢丝绳破断拉力。

3．绳卡连接（见图6-11d）绳卡连接简单、可靠，得到广泛的应用。

用绳卡固定时，应注意绳卡数量、绳卡间距、绳卡的方向和固定处的强度。

（1）连接强度不小于85%钢丝绳破断拉力。

（2）绳卡数量应根据钢丝绳直径满足表6-6的要求。

钢丝绳直径7～1619～2726～3738～45/mm绳卡数量/个3456表6-6绳卡连接的安全要求（3）绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳直径的6倍。

4．锥形套浇铸法和铝合金套压缩法等的连接（见图6-11c）钢丝绳末端穿过锥形套筒后松散钢丝，将头部钢丝弯成小钩，浇入金属液凝固而成。

其连接应满足相应的工艺要求，固定处的强度与钢丝绳自身的强度大致相同。

钢丝绳绳端固定连接方式及安全要求钢丝绳绳端固定连接方式有几种？答：钢丝绳绳端固定连接一般分5种，即编结法、绳卡固定法、压套法、斜楔固定法和灌铅法对钢丝绳端部固定连接有何安全要求？用绳卡连接时的安全要求详见表3-3注：绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳的六倍吊车钢丝绳与零构件连接或固定方式及注意事项钢丝绳与其他零构件连接或固定的安全检查应注意两个问题：第一，连接或固定方式与使用要求相符；第二，连接或固定部位达到相应的强度和安全要求。

常用的连接和固定方式有以下几种（见图6-11）：1．编结连接（见图6-11a）编结长度不应小于钢丝绳直径的15倍，且不应小于300mm；连接强度不小于75%钢丝绳破断拉力。

2．楔块、楔套连接（见图6-11b）钢丝绳一端绕过楔，利用楔在套筒内的锁紧作用使钢丝绳固定。

固定处的强度约为绳自身强度的75%～85%。

楔套应该用钢材制造，连接强度不小于75%钢丝绳破断拉力。

3．绳卡连接（见图6-11d）绳卡连接简单、可靠，得到广泛的应用。

用绳卡固定时，应注意绳卡数量、绳卡间距、绳卡的方向和固定处的强度。

（1）连接强度不小于85%钢丝绳破断拉力。

（2）绳卡数量应根据钢丝绳直径满足表6-6的要求。

钢丝绳直径/mm 7～16 19～27 26～37 38～45 绳卡数量/个 3 4 5 6表6-6绳卡连接的安全要求（3）绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳直径的6倍。

4．锥形套浇铸法和铝合金套压缩法等的连接（见图6-11c）钢丝绳末端穿过锥形套筒后松散钢丝，将头部钢丝弯成小钩，浇入金属液凝固而成。

其连接应满足相应的工艺要求，固定处的强度与钢丝绳自身的强度大致相同。

钢丝绳接触方式钢丝绳也可按股中每层钢丝之间的接触状态分为点接触、线接触或面接触3种。

①点接触的钢丝绳:股中钢丝直径均相同。

为使钢丝受力均匀，每层钢丝拧绕后的螺旋角大致相等，但拧距不等，所以内外层钢丝相互交叉，呈点接触状态。

②线接触的钢丝绳：股中各层钢丝的拧距相等，内外层钢丝互相接触在一条螺旋线上，呈线接触状态。

线接触钢丝绳的性能比点接触的有很大改善，所以使用广泛。

③密封式钢丝绳：面接触绳股的一种，外层用乙形钢丝制成，表面光滑，耐磨性好，与相同直径的其他类型钢丝绳相比，抗拉强度较大，并能承受横向压力，但挠性差、工艺较复杂、制造成本高，常用作承载索，如缆索起重机和架空索道上的缆索。

钢丝绳的连接方法钢丝绳的连接方法有小接法与大接法两种。

小接法在接头范围内，是两根绳子的绳股合在一起，因此绳头变粗，它的接头长度较短。

大接法将两个绳头的绳股各剁去一半，然后将两个绳头对在一起插接，它的接头长度较长，用这个方法接出的绳子，绳的粗细保持不变，表面上看不出接头的位置。

钢丝绳用作吊索时，需要经过人工的插接后才能成为吊索，俗称小接法。

钢丝绳的插接方法一般可分为5种：即一进一插接法、一进二插接法、一进三插接法、一进四和一进五插接法。

最常用的是一进三插接法，一进五插接法多用于钢丝绳的小结。

钢丝绳采用编结固接时，编接长度不得小于钢线绳直径的20倍，并不短于0、3米，在编结部分应捆扎细钢丝。

钢丝绳采用绳卡固接时，数量不得少于3个，最后一个卡子距绳头不得小于0、14米。

绳卡夹板应在受力的一侧“U”形螺栓须在钢丝绳尾端，不得正反交叉。

卡子应拧紧到使两绳直径高度压扁1/3左右。

绳卡固定后，待钢丝绳受力后应再次紧固。

钢丝绳使用注意事项一、钢丝绳使用前应进行检查。

检查范围：拉查钢丝绳的磨损、锈蚀、拉伸、弯曲、变形、疲劳、断丝、绳芯露出的程度，确定其安全起重量(包括报废)。

二、保养注意事项：(1)钢丝绳的使用期限与使用方法有很大的关系，因此应做到按规定使用，禁止拖拉、抛掷，使用中不准超负荷，不准使钢丝绳发生锐角折曲，不准急剧改变升降速度，避免冲击载荷；(2)钢丝绳有铁锈和灰垢时，用钢丝刷刷去并涂油；(3)钢丝绳每使用4个月涂油一次，涂油时最好用热油(50℃左右)浸透绳芯，再擦去多余的油脂；(4)钢丝绳盘好后应放在清洁干燥的地方，不得重叠堆置，防止扭伤；(5)钢丝绳端部用钢丝扎紧或用熔点低的合金焊牢，也可用铁箍箍紧，以免绳头松散；(6)使用中，钢丝绳表面如有油滴挤出，表示钢丝绳已承受相当大的力量，这时应停止增加负荷，并进行检查，必要时更换新钢丝绳。
