菲尼克斯防雷器、电涌防护器使用说明

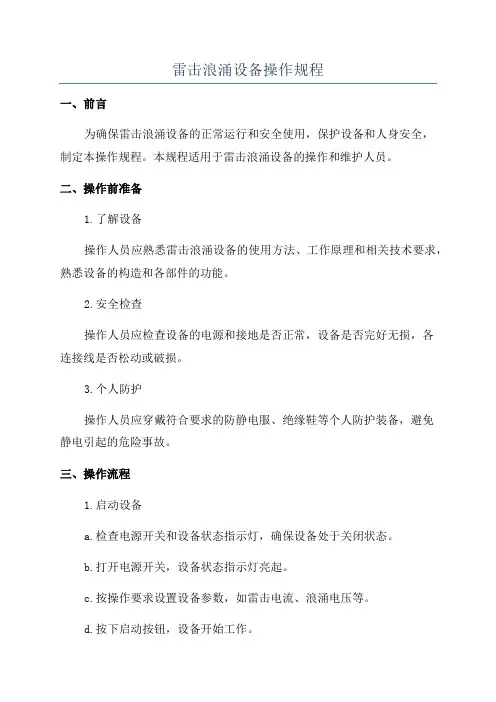

雷击浪涌设备操作规程一、前言为确保雷击浪涌设备的正常运行和安全使用，保护设备和人身安全，制定本操作规程。

本规程适用于雷击浪涌设备的操作和维护人员。

二、操作前准备1.了解设备操作人员应熟悉雷击浪涌设备的使用方法、工作原理和相关技术要求，熟悉设备的构造和各部件的功能。

2.安全检查操作人员应检查设备的电源和接地是否正常，设备是否完好无损，各连接线是否松动或破损。

3.个人防护操作人员应穿戴符合要求的防静电服、绝缘鞋等个人防护装备，避免静电引起的危险事故。

三、操作流程1.启动设备a.检查电源开关和设备状态指示灯，确保设备处于关闭状态。

b.打开电源开关，设备状态指示灯亮起。

c.按操作要求设置设备参数，如雷击电流、浪涌电压等。

d.按下启动按钮，设备开始工作。

2.使用设备a.避免操作人员接近设备或触摸设备，防止意外触电或受伤。

b.根据需要调整设备参数，保证设备工作的稳定性和有效性。

c.监测设备的运行状态和工作指示灯，及时发现异常情况并进行处理。

d.严禁私自修改设备参数或操作设备未经许可的功能。

3.关闭设备a.按下停止按钮，设备停止工作。

b.关闭电源开关，设备状态指示灯熄灭。

c.检查设备的各连接线是否松动或破损，必要时进行修复或更换。

d.清理设备及操作区域，保持设备的清洁整洁。

四、维护保养1.定期检查a.按照设备的使用说明书和维护手册，定期进行设备的检查和维护。

b.检查设备的电源线、接地线是否正常，设备各部件是否运转灵活可靠。

c.清洁设备外壳和内部零部件，避免灰尘和杂物对设备的影响。

2.日常维护a.根据设备运行情况，定期检查设备的软件系统，更新或升级系统版本。

b.根据设备厂家的要求，更换设备的易损件，保证设备的正常使用寿命。

3.故障处理a.在设备出现故障时，应立即停机，并进行初步排查。

b.对于能够修复的故障，操作人员应按照维修要求进行修复。

c.对于无法修复的故障，操作人员应及时向设备经销商或厂家报修，并按照要求进行后续处理。

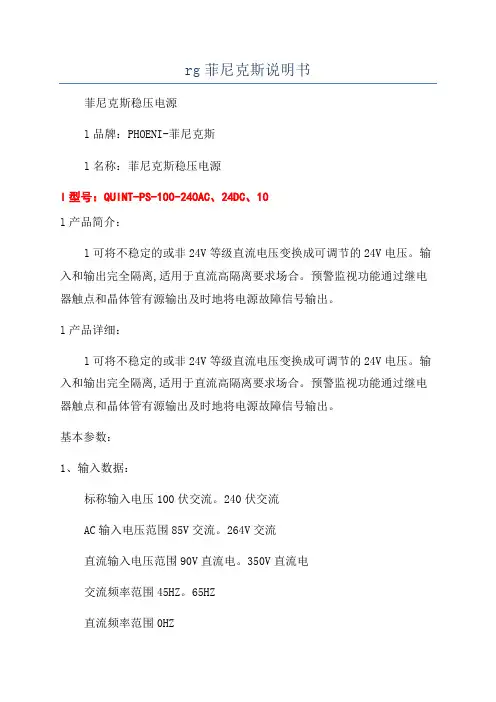

rg菲尼克斯说明书菲尼克斯稳压电源l品牌：PHOENI-菲尼克斯l名称：菲尼克斯稳压电源l型号：QUINT-PS-100-240AC、24DC、10l产品简介：l可将不稳定的或非24V等级直流电压变换成可调节的24V电压。

输入和输出完全隔离,适用于直流高隔离要求场合。

预警监视功能通过继电器触点和晶体管有源输出及时地将电源故障信号输出。

l产品详细：l可将不稳定的或非24V等级直流电压变换成可调节的24V电压。

输入和输出完全隔离,适用于直流高隔离要求场合。

预警监视功能通过继电器触点和晶体管有源输出及时地将电源故障信号输出。

基本参数：1、输入数据：标称输入电压100伏交流。

240伏交流AC输入电压范围85V交流。

264V交流直流输入电压范围90V直流电。

350V直流电交流频率范围45HZ。

65HZ直流频率范围0HZ电流消耗约:2、4A（120伏交流电）1、3A（230伏交流电）标称功率消耗240W瞬间冲击电流“15”（典型值）电力故障旁路“50毫秒”（120伏交流电）“50毫秒”（230伏交流电）输入保险丝6。

3A备用保险丝推荐10A（16A）2、输出数据：额定输出电压：24伏直流±1％设置输出的电压范围：22、5V直流电。

28。

5V直流电输出电流：10A（最多至60°C），15A（电力升压时）并联：是，当有剩余且增加负载的时候串联：是剩余波值：“30mVPP”峰值开关电压额定负载：“50mVPP（20MHZ）空转最大功耗：4W标称功率损耗最大负荷：33W3、普通参数：宽度85mm高度130mm深度130mm重量1、3kg工作电压显示方式：绿屏LED效率：88％输入、输出绝缘电压值：2kv（常规测试）4kv（模范试验）保护程度：IP20保护等级：1级。

用PE连接时平均无故障工作时间：> 500 000 h in acc。

with IEC 61709 (SN 29500)操作环境温度：-25℃。

如何正确使用防雷保护器防雷保护器是一种重要的设备，用于保护建筑物、设备和人员免受雷击的危害。

正确使用防雷保护器可以提高其效能，减少雷击事故的发生。

本文将介绍如何正确使用防雷保护器。

一、了解防雷保护器的工作原理防雷保护器通过引导和释放雷电的能量，将雷电电流引入地下，从而保护建筑物和设备不受雷击。

了解防雷保护器的工作原理对于正确使用至关重要。

二、选择适合的防雷保护器根据所需保护的设备类型和周围环境条件选择适合的防雷保护器。

常见的防雷保护器包括避雷针、避雷网和防雷装置等。

确保所选择的防雷保护器符合国家标准和行业规范。

三、正确安装防雷保护器防雷保护器的安装应由专业人士进行，确保按照设备厂家提供的安装手册进行操作。

注意保护器的接地要良好，接地电阻应符合相关标准的要求。

四、定期检查和维护防雷保护器定期检查和维护防雷保护器可以确保其正常运行。

包括检查保护器的外观是否完好，是否有损坏或锈蚀现象，以及是否存在松动的接线等。

如发现异常情况，应及时进行修复或更换。

五、遵循相关操作规范正确使用防雷保护器要遵循相关操作规范，包括注意保护器的周围环境，避免在雷雨天气和雷电频发区域进行维护操作。

同时，禁止在防雷保护器附近进行违规电路改装或临时用电。

六、加强员工安全意识教育向员工进行防雷保护知识培训，增强员工的安全意识和应急处理能力。

员工应了解基本的防雷保护知识，知道如何正确处理雷击事故。

七、与专业机构合作如需更加专业的防雷保护方案，建议与专业的防雷保护机构合作，他们将根据具体情况制定更为有效和全面的防雷保护措施。

八、遵循国家法规和标准要求遵循国家相关法规和标准要求，如《建筑物防雷设计规范》等，确保防雷保护器的使用符合法律法规要求，保障人员和设备的安全。

结论：正确使用防雷保护器是确保建筑物、设备和人员免受雷击的有效手段。

通过了解防雷保护器的工作原理，选择适合的设备，正确安装、检查和维护，并遵循相关操作规范，加强员工安全意识教育，与专业机构合作，遵循国家法规和标准要求，可以最大程度地提高防雷保护器的效能。

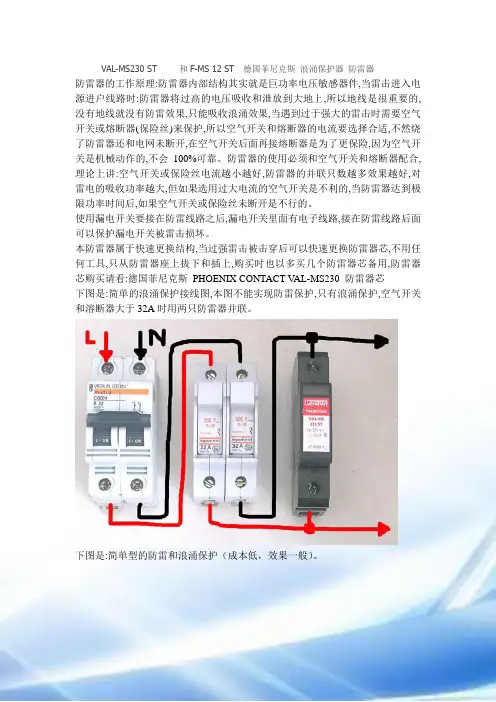

VAL-MS230 ST 和F-MS 12 ST 德国菲尼克斯浪涌保护器防雷器防雷器的工作原理:防雷器内部结构其实就是巨功率电压敏感器件,当雷击进入电源进户线路时:防雷器将过高的电压吸收和泄放到大地上,所以地线是很重要的,没有地线就没有防雷效果,只能吸收浪涌效果,当遇到过于强大的雷击时需要空气开关或熔断器(保险丝)来保护,所以空气开关和熔断器的电流要选择合适,不然烧了防雷器还和电网未断开,在空气开关后面再接熔断器是为了更保险,因为空气开关是机械动作的,不会100%可靠。

防雷器的使用必须和空气开关和熔断器配合,理论上讲:空气开关或保险丝电流越小越好,防雷器的并联只数越多效果越好,对雷电的吸收功率越大,但如果选用过大电流的空气开关是不利的,当防雷器达到极限功率时间后,如果空气开关或保险丝未断开是不行的。

使用漏电开关要接在防雷线路之后,漏电开关里面有电子线路,接在防雷线路后面可以保护漏电开关被雷击损坏。

本防雷器属于快速更换结构,当过强雷击被击穿后可以快速更换防雷器芯,不用任何工具,只从防雷器座上拔下和插上,购买时也以多买几个防雷器芯备用,防雷器芯购买请看:德国菲尼克斯PHOENIX CONTACT V AL-MS230 防雷器芯下图是:简单的浪涌保护接线图,本图不能实现防雷保护,只有浪涌保护,空气开关和溶断器大于32A时用两只防雷器并联。

下图是:简单型的防雷和浪涌保护（成本低，效果一般）。

下图是:32A典型防雷浪涌保护接线图（效果最好）。

下图是:63A以下大电流防雷浪涌保护接线图（对线路电流大的也有很好效果）。

下图是: 三相五线防雷浪涌保护接线图，电流大的要用多只并联。

VALVETRAB -MS是一个单通道、导轨安装式的Ⅱ类（Ｃ级）电涌保护器。

为了对多路导线进行电涌保护，可以将多个VALVETRAB并联在一起安装，并在接地侧桥接。

VAL MS...VF产品在保护插头中特殊设计了压敏电阻和气体放电管，可以有效限制漏电流。

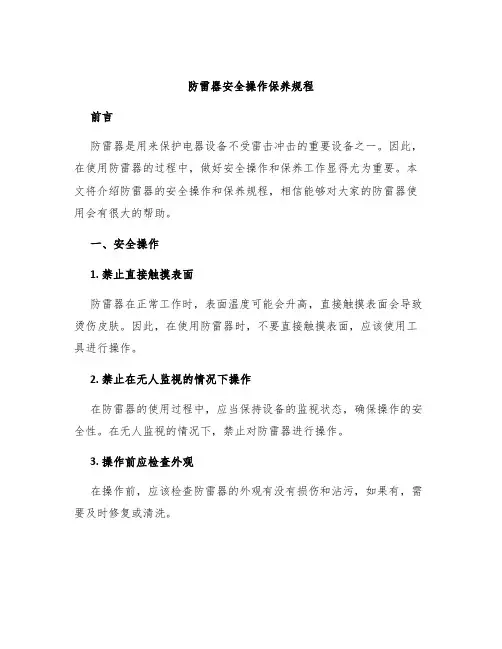

防雷器安全操作保养规程前言防雷器是用来保护电器设备不受雷击冲击的重要设备之一。

因此，在使用防雷器的过程中，做好安全操作和保养工作显得尤为重要。

本文将介绍防雷器的安全操作和保养规程，相信能够对大家的防雷器使用会有很大的帮助。

一、安全操作1. 禁止直接触摸表面防雷器在正常工作时，表面温度可能会升高，直接触摸表面会导致烫伤皮肤。

因此，在使用防雷器时，不要直接触摸表面，应该使用工具进行操作。

2. 禁止在无人监视的情况下操作在防雷器的使用过程中，应当保持设备的监视状态，确保操作的安全性。

在无人监视的情况下，禁止对防雷器进行操作。

3. 操作前应检查外观在操作前，应该检查防雷器的外观有没有损伤和沾污，如果有，需要及时修复或清洗。

4. 禁止随意更换防雷器防雷器的选型需要根据设备的电压等级和需求来选择，不同的设备使用的防雷器型号不同。

因此，在使用防雷器时，必须使用相应规格的防雷器，不能随意更换。

5. 禁止在有电流的情况下操作在有电流的情况下进行防雷器的操作容易导致触电事故的发生。

因此，操作防雷器前，一定要确保已切断电源，或确保设备处于无电流的状态。

6. 禁止使用防雷器的过程中打开外壳防雷器的内部构造较为复杂，使用者不要随意打开外壳。

如果没有专业知识和技能，更不要私自对防雷器进行维修和调整。

7. 禁止对防雷器进行冲击和撞击防雷器所处的环境复杂多变，如果对防雷器进行冲击和撞击，可能会造成防雷器损坏，从而影响其正常使用。

因此，在使用过程中，应该注意保护防雷器，避免冲击和其他不必要的外力干扰。

二、保养规程1. 定期清洗防雷器容易被吸附灰尘和污物，如果不及时清理，会影响防雷器的工作效果。

因此，需要定期对防雷器进行清洗，可以选择专门的防雷器清洗液进行清洗。

2. 定期检查防雷器在工作过程中，可能存在烧坏、损坏等故障情况。

因此，在使用防雷器过程中，需要定期对其进行检查。

如果发现问题，需要及时进行维修和更换。

3. 避免暴晒和高温环境防雷器应该保存在干燥、阴凉的环境中，避免直接暴晒和高温环境。

4、产品选型设计根据IEC1024-1：1993的表3规定，雷击电流的电荷在实践中应采用（10/350μS）的波形作为雷击电流的测试脉冲，10/350μS波形雷电流的能量相当于8/20 μS波形的17.5倍，另外，两种雷击波形电流存在这样的转换关系：1KA10/350μS的雷击电流相当于4.7KA8/20μS波形。

本次设计选择德国菲尼克斯防雷及浪涌保护产品。

该产品无论在品牌还是质量上都属世界一流。

根据IEC 61643关于SPD电源浪涌保护器的要求及贵方招标文件对电源SPD的技术参数要求做如下选型：4.1电源一级防雷器电源一级防雷器选择菲尼克斯FLT 35/3+1，适用于220V/380V AC系统，并联安装，可承受100KA雷电流，保护水平Up低于1.5KV，是目前防雷领域保护水平Up最低、体积最小的过电压保护器。

FLT 35 CTR系列是德国菲尼克斯公司在全球获得形状、结构、材料设计专利保护的新一代产品。

它具有独特的圆柱状放电间隙，它由负膨胀系数的钛合金材料制作而成，具有能够耐受7000℃的高温高压下不变形的特点（寿命长）；动作更加灵敏、可靠、节省更多的安装空间。

FLT 35 是代表当今最领先技术的防雷产品，保证在飞速发展的防雷技术领域不会落后，具有选型的前瞻性。

该类型防雷产品具有如下优势：能直接泄放直击雷电流；具有全摸式保护方式：L-N，N-G（干线），L-L，L-G，N-G（设备）。

残压低，相对地分别降到1500V以下，而且具备截断高达100KA的工频续流能力。

具有特有的“电流闸”特性，使得额定电流值很小的保险装置也不会因此而动作。

具有热容和过流保护功能，通过远程报警接口可提供远程监控。

紧凑设计，节省安装空间。

不受工作电流限制。

需要说明的问题：根据上述对雷电流波形的分析比较，35KA10/350μS的雷电流转换成8/20μS波形为164.5KA，大大满足了电源一级防雷器对雷击电流泄流量的相关要求。

避雷器说明书一、产品概述避雷器是一种用于保护电力设备和电气设备的重要装置。

它可以有效地避免因雷电等电气突击而引起的设备损坏或人身伤害。

本说明书将详细介绍避雷器的结构、工作原理、安装要求和维护保养等内容，为用户提供全面的使用指南。

二、结构组成1. 外壳：避雷器外壳采用高强度、耐腐蚀的材料制成，在遭受雷电冲击时能够有效地保护内部结构。

2. 电极：避雷器的电极由高导电性材料制成，能够迅速将雷电冲击的电流引至地下，防止电流通过设备及导线进入电气设备内部。

3. 引线：避雷器引线采用特殊材料制成，具有较高的绝缘性能和电导率。

4. 接地装置：避雷器的接地装置是确保它能有效地将电流引至地下的重要组成部分。

请用户根据安装说明正确安装接地装置，确保其接地电阻符合标准要求。

三、工作原理当雷电冲击避雷器时，其电极将迅速产生放电现象，将大部分电流引至地下。

避雷器的外壳和引线能够有效地阻挡残余电流进一步穿过设备，从而起到保护作用。

四、安装要求1. 安装位置：避雷器应安装在电源输入端，确保其离电气设备的正负极距离适当，一般建议距离设备1米左右。

2. 接地：安装避雷器时，务必正确连接接地装置，确保接地电阻符合标准要求。

3. 防护：在避雷器附近应设置有效的防护装置，防止避雷器受到物理损坏。

五、维护保养1. 定期检查：用户应定期检查避雷器的外观和接地系统，确保其完好无损。

2. 清洁保养：避雷器表面应保持清洁，避免积尘和污垢影响其工作效果。

3. 更换周期：根据实际使用情况和制造商的建议，定期更换避雷器，以确保其性能始终处于良好状态。

六、注意事项1. DIY禁止：用户不得自行拆解或修复避雷器。

2. 过载保护：使用过程中，应根据设备的额定电流和额定电压选择合适的避雷器。

3. 温度限制：避雷器的工作温度应在指定范围内，避免过高温度影响其性能。

4. 存储条件：避雷器在长时间不使用时，应存放在干燥、通风的环境中，避免受潮。

七、常见问题解答1. 避雷器损坏怎么办？如果避雷器损坏，请立即停止使用，并联系售后服务人员进行维修或更换。

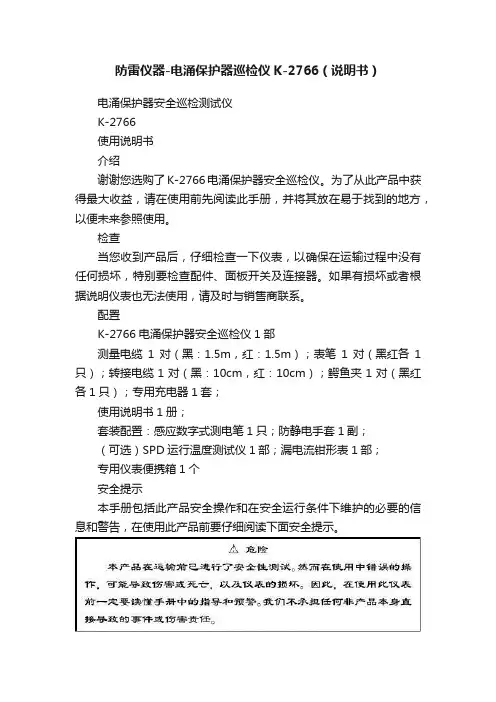

防雷仪器-电涌保护器巡检仪K-2766（说明书）电涌保护器安全巡检测试仪K-2766使用说明书介绍谢谢您选购了K-2766电涌保护器安全巡检仪。

为了从此产品中获得最大收益，请在使用前先阅读此手册，并将其放在易于找到的地方，以便未来参照使用。

检查当您收到产品后，仔细检查一下仪表，以确保在运输过程中没有任何损坏，特别要检查配件、面板开关及连接器。

如果有损坏或者根据说明仪表也无法使用，请及时与销售商联系。

配置K-2766电涌保护器安全巡检仪1部测量电缆1对（黑：1.5m，红：1.5m）；表笔1对（黑红各1只）；转接电缆1对（黑：10cm，红：10cm）；鳄鱼夹1对（黑红各1只）；专用充电器1套；使用说明书1册；套装配置：感应数字式测电笔1只；防静电手套1副；（可选）SPD运行温度测试仪1部；漏电流钳形表1部；专用仪表便携箱1个安全提示本手册包括此产品安全操作和在安全运行条件下维护的必要的信息和警告，在使用此产品前要仔细阅读下面安全提示。

△!提醒●在给电涌保护器安巡仪通电前，务必检查并确认连接于测量端子的测试线无短路。

●在测试过程中，可能有最大值为2100V的电压存在于测量端子之间，注意采取适当的预防措施防止电击。

●在没有确认可靠连接测试元件前，请不要进行测试键操作。

△!警告●为防止电击，不要把产品弄湿，以及手湿的时候不要使用此产品。

在使用户外元件时，要格外小心。

●此仪表不要在腐蚀剂或易燃气体的环境中使用，否则仪表会损坏或引起爆炸。

●除了电池，不要将元件接电以阻止损坏或电击的危险。

△!小心●当仪表处于直接光照、高温、潮湿、结霜时，不要贮存或使用。

在这些条件下，可能造成绝缘损坏，使仪表不再满足指标。

●此仪表并不完全防尘或防水，为了防止可能的损坏，避免在潮湿或灰尘的环境中使用。

●在使用仪表前，要确保测量电缆的绝缘没有损坏并且没有裸露的导体暴露出来。

在这种条件下使用仪表可能导致电击。

●为了避免仪表损坏，在运输和操作中防止仪表撞击或震动，特别小心不要坠落。

大班pg菲尼克斯说明书宽度70mm高度130mm深度125mm备用端子宽度122mm备用端子高度130mm备用装配视图73mm左侧/右侧安装距离5mm/5mm顶部/底部安装距离50mm/50mm环境条件保护等级IP20阻燃等级（外壳/端子）符合UL94标准V0环境温度（运行）-25°C...70°C(>60°C衰减:2.5%/K) 环境温度（调试类型测试）-40°C环境温度（存放/运输）-40°C...85°C允许的相对湿度（操作）≤95%(25°C时，无冷凝) 气候等级3K3（符合EN60721标准）污染等级2安装高度≤5000m(>2000m，注意降低值)输入数据额定输入电压范围100VAC...240VAC110VDC...250VDC输入电压范围100VAC...240VAC-15% (10)110VDC...250VDC-18% (40)介电强度300VAC60sAC频率范围50Hz...60Hz-10% (10)频率范围(fN)50Hz...60Hz-10% (10)16.7Hz(符合EN50163标准)PE放电电流<3.5mA电耗量6.8A(100VAC)5.5A(120VAC)2.8A(230VAC)2.7A(240VAC)额定功耗520VA冲击电涌电流典型值11A(25°C时)电网缓冲时间典型值28ms(120VAC)典型值29ms(230VAC)输入熔断器12A(慢熔断，内部)使用的输入保护断路器10A...16A(特性B、C、D、K或类似) 功率因数（cosphi）0.98保护瞬态电涌保护保护电路/组件压敏电阻，气体放电管额定输出电压24VDC输出电压（USet）的设置范围24VDC...29.5VDC(恒定容量)额定输出电流（IN）20A StaticBoost(IStat.Boost)25A DynamicBoost(IDyn.Boost)30A(5s)选择性熔断(ISFB)120A(15ms)衰减>60°C...70°C(2.5%/K)并连是，用于冗余和增加容量串连是反馈电压电阻≤35VDC典型响应时间300ms(来自SLEEPMODE) 空转功耗<5W(120VAC)<5W(230VAC)额定负载功率损耗<40W(120VAC)<32W(230VAC)。

VAL-MS230 ST 和F-MS 12 ST 德国菲尼克斯浪涌保护器防雷器防雷器的工作原理:防雷器内部结构其实就是巨功率电压敏感器件,当雷击进入电源进户线路时:防雷器将过高的电压吸收和泄放到大地上,所以地线是很重要的,没有地线就没有防雷效果,只能吸收浪涌效果,当遇到过于强大的雷击时需要空气开关或熔断器(保险丝)来保护,所以空气开关和熔断器的电流要选择合适,不然烧了防雷器还与电网未断开,在空气开关后面再接熔断器是为了更保险,因为空气开关是机械动作的,不会100%可靠。

防雷器的使用必须与空气开关和熔断器配合,理论上讲:空气开关或保险丝电流越小越好,防雷器的并联只数越多效果越好,对雷电的吸收功率越大,但如果选用过大电流的空气开关是不利的,当防雷器达到极限功率时间后,如果空气开关或保险丝未断开是不行的。

使用漏电开关要接在防雷线路之后,漏电开关里面有电子线路,接在防雷线路后面可以保护漏电开关被雷击损坏。

本防雷器属于快速更换结构,当过强雷击被击穿后可以快速更换防雷器芯,不用任何工具,只从防雷器座上拔下和插上,购买时也以多买几个防雷器芯备用,防雷器芯购买请看:德国菲尼克斯 PHOENIX CONTACT VAL-MS230 防雷器芯下图是:简单的浪涌保护接线图,本图不能实现防雷保护,只有浪涌保护,空气开关和溶断器大于32A时用两只防雷器并联。

下图是:简单型的防雷和浪涌保护（成本低，效果一般）。

下图是:32A典型防雷浪涌保护接线图（效果最好）。

下图是:63A以下大电流防雷浪涌保护接线图（对线路电流大的也有很好效果）。

下图是: 三相五线防雷浪涌保护接线图，电流大的要用多只并联。

VALVETRAB -MS是一个单通道、导轨安装式的Ⅱ类（Ｃ级）电涌保护器。

为了对多路导线进行电涌保护，可以将多个VALVETRAB并联在一起安装，并在接地侧桥接。

VAL MS...VF产品在保护插头中特殊设计了压敏电阻和气体放电管，可以有效限制漏电流。

电涌保护器仪操作规程1. 引言电涌保护器仪是一种用于保护电气设备免受电涌损害的仪器。

本文档旨在详细介绍电涌保护器仪的操作规程，以确保安全、正确地使用该仪器。

2. 适用范围本操作规程适用于使用电涌保护器仪进行电涌保护的相关工作人员。

3. 仪器概述电涌保护器仪是一种便携式仪器，用于测量和监测电路中的电涌。

它能够对电流、电压和频率等指标进行测量，并能提供报警功能。

4. 仪器结构电涌保护器仪通常由以下部分组成： - 显示屏：用于显示电涌保护器仪的测量结果和相关信息。

- 按键：用于设置电涌保护器仪的参数和进行操作。

- 连接口：用于连接电涌保护器仪与被测电路。

- 电源：用于为电涌保护器仪提供电力供应。

5. 操作步骤5.1 准备工作在进行操作之前，需要准备好以下工作： 1. 确保电涌保护器仪的电源充足，并将其连接到可靠的电源。

2. 检查电涌保护器仪的显示屏和按键是否正常工作。

3. 确保所需测量接线正确连接，并确保测量线路没有短路或断路。

5.2 设置仪器参数1.打开电涌保护器仪的电源，等待其启动。

2.根据需要，使用仪器的按键设置测量参数，如测量范围、样本率等。

5.3 连接被测电路1.将电涌保护器仪的连接口与被测电路正确连接，确保连接牢固。

2.检查连接线路的安全性，确保没有松动或接触不良。

5.4 进行测量1.确认仪器已正确设置并与被测电路连接。

2.按下仪器的开始测量按键，使其开始测量电涌。

3.观察仪器的显示屏，记录测量结果。

5.5 分析测量结果1.将仪器的测量结果与规定的标准进行比较，以判断电涌保护器是否正常工作。

2.分析测量结果，查找电涌发生的原因，并采取相应的措施进行修复或改进。

5.6 关闭电涌保护器仪1.当测量完成后，按下仪器的停止测量按键，停止测量过程。

2.关闭电涌保护器仪的电源。

6. 安全注意事项在操作电涌保护器仪时，需要注意以下事项以确保安全： 1. 只有经过培训和授权的人员才能操作电涌保护器仪。

021021--58858889117 89117 58879375 信号防雷信号防雷器使用手册器使用手册器使用手册防雷的必要性防雷的必要性雷电以及我们经常提到的防雷，指的是危及人身安全以及财产、设备安全的一种自然放电现象。

自然界存在的主要是闪电的形式，雷声不会产生过多的破坏影响。

常见的雷电放电现象有云间放电、云地放电以及雷电电磁感应几种。

云地放电 云间放电云间放电指携带不同电荷的云块，碰撞后在高空的大气层里面放电的过程，其间伴随比较大的声响，部分云块的水分比重较大的话，会随着震动生成雨水落到大地上。

这种云间放电由于高度较高，已经预先释放掉了所有的电荷，对地面的影响不大。

云地放电指放电的云块高度较低，在放电的通道上，电荷（以电弧的形式）连接到了一个很好的导电体，这些导电体可能是金属物、高的建筑物、大型植物以及输送电缆，雷电的能量通过这些导电体流经入地。

在与导电体接触的过程中，其一定的范围内都会存在很大的电磁场能量，电流流经该范围内的导体，可能会造成这些导体或设备、人员的永久损坏。

雷电电磁感应（或称感应雷）指带有一定电荷的云块高度较低，大气中的水分子含量高，绝缘性下降，在该云团辐电磁场辐射范围内的任何导体、金属物都会感应出一定的电荷（极性一致或相反）在蓄积到一定数量的时候进行放电，并且沿着各条线路和设备进行传播，造成大面积的设备或人员伤亡。

由于雷电电磁感应不会出现较大的电弧现象，因此我们日常生活中看不到它，但它却是实实在在存在着，并且给我们人类社会造成的危害大过其余的雷电放电。

据国内外多家权威机构统计，雷电给人类造成的经济损失仅次于地震，位列第二。

目前的电子技术高速迅猛发展，各种电子设备精密度更高，体积更小，功能更多，而对电源的要求反而更高，这就需要为这些电子设备提供更好的安全保护。

如今，在有些地区，每次雷电天气过后的地方，部分系统就会出现设备021021--58858889117 89117 58879375 烧坏、故障或瘫痪。

公 司 通 知
Notice / Information
市场部 2010 第（021 ）号
Subject : 二合一、三合一电涌保护器正式供货
为了完善产品系列，更好的贴近中国市场，TRABTECH 监控系统用二合一、三合一电涌保护器从2010年6月30日开始正式供货。

1、 产品描述
▪ 交/直流供电监控摄像机电涌保护器
▪ 三个最大持续工作电压等级供选择：24V 、220V 、
320V ▪ 多功能一体化电涌保护器，可同时保护摄像机的电
源、视频、和控制回路 ▪ 有二合一、三合一两种系列产品供选择 ▪ 带状态指示灯 2、 产品的命名原则
3、 安装方式
4、 产品技术参数
BXT - CVP - 24VAC BXT - VP - 24VAC
三合一监控系统防雷器
BOXTRAB 系列 电涌保护器
V-Video 表示视频线路保护 P-power 表示电源线路保护
二合一监控系统防雷器
5、 产品尺寸图
如需获得该产品的更多信息请与防雷项目部Ms.胡倩（8367）或Ms.景婷（8307）联系
市场部 2010-07-08。

栿╓ヽ䝚∾㚆䘋㹢₳㍺✾ⱟ∾凓报㑽⌌㍖㠅Safe Energy Control Technology2PHOENIX CONTACT哈ⴒ∡㚅䘋㳪ÿÿ 核ⓧ∾Ử䘢ⱸ㌍╢ⓞ′` ἐⱸ㌍㒦ⁱἀヽ⏬㟣⍷䝚∾䓙ヽῗỰ咇ⳑ⇠㙄䗊㲩柳⻍扢婛ᾖắ㣍じ䭳἞⌰┡Ẩắ㌕㟄䜙㑥⏜喝䢩⑦慽晽Ả㙂⾕⑦⊏⊰㙅䜙Ἴ╖┡䎁䌎䜙婸≈㙎㣝喏ὺ㽶幈ⰷ㋌㙺䝟⤳昔䜙枕㳗Ƞ∁⒍㋕㍺㞞䜙ᾬ⦯Ẩ⊾Ⳇ㛄㊦ᾁ䭳἞⌰䜙㞕⨒屖㚣Ƞ咇ⳑ⇠㙄䗊㲩㛄䗊㲩恳㐺ȟ䗊⯥㐺⑸ὺ⑟剿⌽⎫椛⡴䜙ẫ䗡⺗⟏椛ⲑ傚Ƞ∁⒍㛄⊰䭠ἣ1923⼉䜙ⱋ㙤⾤ᾖắ喏䞃⋢➽⇽䒘㍺㞞14,000⒢⓭⹺Ƞ咇ⳑ⇠㙄䗊㲩➽⇽䒘⾏䭠ἛⰡ☙䜙斕◃俦佱ȟ㍺㞞帚恜50ⱋ斕◃∁⒍⑟30⦯ế斕◃ὸ䒛喏㙎⁔ả㊦ᾁ䜙ⰷ㋌恰壡⑟㚋ȟⳆ恦⟅㴴悯Ƞ咇ⳑ⇠㙄䗊㲩㑥‰歭╖嶽䜙Ἴ╖┡㞢⌶喏⼔㵰⼩䖽ἣ⒙ế椛⡴ȠἼ╖厘➉⎚㎁⼩䖽ἣ屓⦜⋋悵◛⑟㟏㥅⋋悵䜙恳㐺㌕㟄喏⼩䖽ἣ䑅ὸ⎫㐼⋋㡱䜙恳㐺⛽ᾋȠ⒡㚋Ⲏἣ⒙䩢⼩䖽椛⡴喏咇ⳑ⇠㙄㑥‰䞍⼩䜙Ἴ╖婸≈㙎㣝喏恮ἰ椛⡴⎚㎁喝剿⌽⎫壡ắȟ楣⌰⑦䗊ȟ⇞ᾤȟ恜䪠壡ắ喏ὺ⑟㳉⦙䒛ȟ‰懢䗊ȟἹ悯⢏䣕屓㙒䯞Ƞ4 / 56 / 78 / 910 / 11FLASHTRAB-SEC-HYBRID12 / 13FLASHTRAB-SEC-PLUS-440 14 / 15FLASHTRAB-SEC-PLUS-350 16 / 17FLASHTRAB-SEC-T1+T218 / 19VALVETRAB-SEC 20 / 21PLUGTRAB-SEC22 / 2324 / 2526 / 27PHOENIX CONTACT 3ἐ戣䘋䷑侵㒦ⁱⱟ∾䝚柍䘋╢䘋㹢₳㍺枌䗊⑟䗊㸡⟜ᾯ㏴⟤屓⦜，㞕ㄋ⌸䜙ㅚ≊䖯劈ᾯ㏴⟤㘉ế䶐佴。

䶐佴䜙⃱㟏ả₃⦢恰ẕ㯺⤳⌵Ἓ㊥㟁枕㳗。

咇ⳑ⇠㙄䗊㲩ỏㄽ⺻㟺⒄柵䜙Ἴ╖婸≈㙎㣝：⇽㙅䶐⊬䗊㸡⁲㌹⛽。

䟄〫哈ⴒ∡㚅䘋㳪䘋㹢₳㍺✾ⱟ∾凓报㑽⌌㍖㠅ⱟ∾
止SEC ώ▗ⓅΆ⽕㶱⽪䗾ὤ῭⧰楜⢵Ɫ♚䝚㙊
ώ▗㚏㤞ώ▗惟⡡4PHOENIX CONTACT㍖㠅楜∞䝚䘋㹢₳㍺ώ▗㠻勀哈ⴒ∡㚅䘋㳪㸡岫䒅単䶔䞠㴘䶔ὣἼ╖⾕⑦䜙⊲㞴曋㱊喏咇ⳑ⇠㙄䗊㲩䜙ⰳ次ⰹⳆ㌔㍚Ἓ㋕㞞Ἴ╖䜙㷠屪⹺῱Ƞⰳ次ⰹὺDIN EN ISO/IEC 17025尹屖ỏ⢏䣕喏⳪䧏Ἓ∋➽Ẩắ㌕㟄椛⡴䜙Ẩắゼȟ䎁䭠ゼ喏⑟ⰷ婗ゼȠỏ㽶幈⺗⟏枕㳗喏咇ⳑ⇠㙄䗊㲩ỏẢ㙂⑦⳪䜙㙅㌕㟄㌪⇺Ἓ⦼扤巙扦Ƞ恮ἰ巙扦Ố娖䖽ἣả㌕㟄曷㢶䜙ⱛ⊜⒝῱ỂȠ∋Ểẕếᾭ䩕㣝†Ⳇ㛄⺻㞞Ⱎ⇽冒扤㐼⋋㌕㟄䜙⇽㙅㗓䗊暉朮ȠẨắ䜙⾕⑦ὺ⑟屓尶喏⒡㚋悯恜Ẻ㣑䜙㢜≛㷠屪喏㟺剿ἣ咇ⳑ⇠㙄䗊㲩䜙䗊㸡⁲㌹⛽喏ỏ懢䗊䶐佴㑥‰Ⱑ☙䜙䗊㸡曇㌹ȠứỰ岔屷⋱㚆㍖㠅PHOENIX CONTACT5殮ヽ凓㸡岫媚叙⏬㸡岫屺岗㸡岫6PHOENIX CONTACTⱟ∾凓报㑽⌌㍖㠅喝㚶促㸗ȟ㚶柖ⓤ⧝₳㍺䝚䘋㹢₳㍺✾㚶柖ⓤ⧝₳㍺䉪㚃✾⨗㠱Ố❳庄䈩㙂⛽Ⲥἣ315A 喏SEC 䶐⊬䗊㸡⁲㌹⛽㙵枕∢懢倃⒣⦜⁲㌹䈩㙂⛽Ƞ⨗㠱Ố❳庄䈩㙂⛽椲Ⱟ䗊㷖怘歭喏ㄽỴ⒄ὺ悞㍾FLT -SEC-HYBRID Ἴ╖喏屺Ἴ╖√慽杛㊥Ἓ㗓䗊暉朮┡⒣⦜⁲㌹䈩㙂⛽ȠⰞ⇽冒扤㐼⋋㌕㟄喋Safe Energy Control 喌,䰕䪅SEC 喏⒄ὺ῱ỏ枌䗊⁲㌹┡䗊㸡⁲㌹椛⡴ゼ冒䫈Ⱟȟ⌴冒⿏⦼䜙ὸ⒢屢Ƞ⊰㙅䜙㗓䗊暉朮㌕㟄冒⦴愔⇢ᾐῪ⿷⾤䜙侂㷖Ƞ恮➽㞕⦼䪠⼻ẟ曢ΰἛ㘉ế䶐佴䜙␠⌰喏⒡㚋Ỵ屖㚣Ἓ䗊㸡⁲㌹⛽䜙䫈ⰯゼȠ䗊㸡⁲㌹⛽ỏㄽ䶐佴䜙㯸⻍恥壡⁲欓㌹势Ƞ➽Ả⒡⼩䖽⟏⒝喏⟜⒄㑥‰㙵枕⒣⦜⁲㌹䈩㙂⛽䜙Ἴ╖㙎㣝ȠPHOENIX CONTACT7促㸗䝚Ɒ἟侂㷖㛄䗊㷖䜙ẕ慽⊛Ƞ⿨㗓䗊暉朮ⲛ‰䗊俦佱Ể䜙䗊㸡䗊㷖㵙㗓⒣喏㷖佤㗓䗊暉朮䜙䗊㷖⒄䪅ỏ侂㷖Ƞ恮䩢侂㷖ᾯ㎖侂ms似喏恦ῑἣ䢂庄䗊㷖Ƞ侂㷖ᾯⲎ㘉ế䶐佴悵㊥␠⌰Ƞ侂㷖ᾯ⾪希䗊␠⑭⎫喏䖯劈䶐佴㗚朱Ƞ㯹⦫喏➽㡥ἰㅚ≊Ạ喏⋢似䜙恜怒⁲㌹屓⦜⒄冒ᾯ奀婻⑦ȠSEC䶐⊬䜙I䴐䗊㸡⁲㌹⛽㛄樫㯓㙵侂㷖䜙㗓䗊暉朮Ἴ╖Ƞ恮➽䞴㯸ㆤỞẟῨ䑅Ἓ歭ゼ冒⟅⁲㌹䶐佴屓⦜䜙䒛りȠ㙵侂㷖䜙㗓䗊暉朮杛㊥⾤䜙⒣⦜⁲㌹䈩㙂⛽8PHOENIX CONTACTⱟ∾
止喝SEC ䷑⋭ώ▗∾䓙屺岗∌㞞Ⱎ⇽冒扤㐼⋋㌕㟄䜙䗊㸡⁲㌹⛽⺇佤悯恜⦯䩢㟏㠙尹屖喏⎚㎁喝KEMA,UL ┡GL Ƞ㞉⦯尹屖⁶㄄岌⑗婖27椊SEC 䶐⊬Ἴ╖冒⦴Ⱑ☙曇㌹枌䗊䗊㷖⑟䗊㸡䗊␠Ƞ⇽㙅䜙㗓䗊暉朮喏佨⒝II 䴐⑟III 䴐䗊㸡⁲㌹⛽喏ỏ懢䗊䶐佴㑥‰Ⱑ☙䜙䗊㸡⁲㌹㙎㣝Ƞ佴ẕ䜙䶼≦⠠佨㠙喏Ⱑ☙䜙⒄㑧㍩屓尶喏⁔ἣ䑅⟏Ⱎ奚ȠSEC 䶐⊬Ἴ╖ỏㄽ䜙䶐佴㑥‰⇽柷䜙䗊㸡⁲㌹Ƞ愻₷㍻尼媼䆏⧽核䫅㣝岆‣ₕὤ㒨㎪PHOENIX CONTACT9I+II 䴐䗊㸡⁲㌹⛽II 䴐䗊㸡⁲㌹⛽III 䴐屓⦜⁲㌹⛽I 䴐枌䗊㷖⁲㌹⛽I 䴐枌䗊㷖⁲㌹⛽√慽杛㊥⒣⦜⁲㌹䈩㙂⛽180⽼㚡恂ⱟ妛㻛㝆䝚㠐㦆䎌プ㏝䨐㌖㟟㒨⨊⠝⻼㟟月旯㒨㎪俬䣗䒅10PHOENIX CONTACTSEC ䷑⋭ώ▗喝惘䗾ὤợⓢ䝚戣䘋䷑侵戣䘋傥䖽⒄柵䜙䗊㸡⁲㌹⛽冒⦴䤃⁲⹺ắȟ◛ắὺ⑟㲦䖽ῤⰚ䫈Ⱟ䜙䗊⌰‰⼩Ƞ⿐䰧◛ắ┡ῤⰚ㨑Ⱌ悯䖽䜙䗊㸡Ἴ╖婸≈㙎㣝Ƞ惰₷ỏ㋕㞞悯⁶俦佱㑥‰㙵⼇㌅䜙䗊㸡⁲㌹⛽喏⒡㚋䗊㸡⁲㌹屓⦜⟜悯恜䞍∈尹屖Ƞ㠐㦆⌌惶⼩䖽ἣ㐼⋋㡱䜙䗊㸡⁲㌹⛽喏Ἴ╖佨㠙䶼≦喏北䞖䬏暉喏Ả〆╢䶐佴㯸⻍恥壡Ƞ榤䘋␈—➽楣⟏䜙ㄋ⌸㟶ᾋẠ喏䗊㸡⁲㌹⛽Ỵ冒㑥‰⿏⦼䜙⁲㌹⌴冒Ƞ⣐䤖岔㚓歭ゼ冒䜙䗊㸡⁲㌹⛽ỏẢ暉㙂䗊⌰‰⼩ȟ恥怨ȟἹ悯㑥‰⁲㌹Ƞ㱤ế壡ắ憒⺡㞰䶐佴䫈Ⱟ⒄柵喏冒⦴昔Ớ恥壡Ƞ咇ⳑ⇠㙄䗊㲩㑥‰㌕㟄椛⇝䜙䗊㸡⁲㌹⛽Ἴ╖喏攝ⲎẢ⒡⼩䖽⟏⒝⟜冒㑥‰Ẩắ⎫䜙Ἴ╖婸≈㙎㣝ȠFLASHTRAB-SEC-HYBRID:㘔䘋曊杯+䉪㚃✾侚ⓞ⿥Ⓟ㒨㎪ώ▗ώ▗䍏䆏• ΰ䗊␠⁲㌹㳉⼈• 㙵枕⦫慽⒣⦜⁲㌹䈩㙂⛽• 北䞖㡱Ῠ䬏暉• 䤃⁲䗊㲩䶐佴䜙—䖽Ⲕ┒• 㞕⦼䪠⼻㑥歭䶐佴䜙⒄柵ゼ• 䑅⟏㞉㏷䰕⁔• ⒄悯恜CHECKMASTER 2恰壡㥕㷠FLASHTRAB-SEC-HYBRID 㛄樫㯓杛㊥⾤䜙I䴐䗊㸡⁲㌹⛽喏屺㪶⟬ⲛ㙵侂㷖ȟ歭ゼ冒䜙㗓䗊暉朮ả⒣⦜⁲㌹䈩㙂⛽杛㊥➽⒡ẕế㑧⧉ỂȠ杛㊥⾤䈩㙂⛽䜙佨㠙屓尶喏—䗊㸡⁲㌹⛽䜙Ⱎ奚㞉⌵㙎⁔ȟ䄊㷐ȠỴ恰ẕ㯺北䞖Ἓ㡱Ῠ䬏暉ὺ⑟㐺佔⹺῱ȠFLASHTRAB-SEC-HYBRID悗䖽ἣ230/400V䜙懢䗊䶐佴Ƞ⒄㑧㍩䜙佨㠙屓尶⁔ἣ䗊㸡⁲㌹⛽➽䑅⟏䜙㥕㷠⑟㞉㏷Ƞ㺚㜅䜙㟏㥅䬬⑸㎜䧏䝦㐼䈩㙂⛽┡㗓䗊暉朮㙵侂㷖䜙㗓䗊暉朮FLASHTRAB-SEC-HYBRID䒆⠐⽪䗾⟔․②戣䘋T135.6 mm恱䪠惺⁶㌺寻婻䅎杛㊥⾤⒣⦜⁲㌹䈩㙂⛽㐽㍞⾤⿎䲼斖㋸䤃⁲㑧⧉䫈➏喏⒡㚋⁔ἣ㑧㍩FLASHTRAB-SEC-PLUS-440:惘䗾ὤ400/690V戣䘋䷑侵ώ▗䍏䆏• ΰ䗊␠⁲㌹㳉⼈• Ⲥἣ400 A䜙ㅚ≊Ạ喏⒄㙵枕⦫慽⒣⦜⁲㌹䈩㙂⛽• 䤃⁲䗊㲩䶐佴䜙—䖽Ⲕ┒• 冒⦴㽶幈IT䶐佴䜙TOV枕㳗• 悯恜≇⊐┡㏄⌽㷠屪• 㞕⦼䪠⼻㑥歭䶐佴䜙⒄柵ゼ• 北䞖㡱Ῠ䬏暉• 䑅⟏㞉㏷䰕⁔• ⒄悯恜CHECKMASTER 2恰壡㥕㷠FLASHTRAB-SEC-PLUS-440 悗䖽ἣ怘歭䗊␠䜙⟏⒝Ƞ䶼≦䜙⦫⿷佨㠙ὺ⑟Ⱑ☙䜙⒄㑧㍩屓尶喏㞞⊾ἣ北䞖㡱Ῠ䬏暉ὺ⑟䄊㷐Ⱎ奚ȠFLASHTRAB-SEC-PLUS-440 ㌕㟄ゼ冒ᾭ帟喏悗䖽ἣ400/690V TN ┡400V IT懢䗊䶐佴ỂȠFLASHTRAB-SEC-PLUS-440䜙㞕⦼㎖侂⹺῱䗊␠ỏ440V喏ⲹ∋悗⒝⼩䖽➽⹺ắὺ⑟楣䗊䶐佴Ể喏⒡㚋冒⦴㌔⑬⿏䅝䜙≇⊐┡㏄⌽Ƞ㙵侂㷖䜙㗓䗊暉朮FLASHTRAB-SEC-PLUS-440䒆⠐⽪䗾⟔․②戣䘋T1106.8 mm㋕㞞⁲㌹㑧⧉⟜⺻㞞㺚㜅䜙䍋ゖ㎜䧏㘉Ῠ⼪⼼喏㙵枕㣺㐺ᾋ恱䪠惺⁶㌺寻婻䅎㗄㎖䆂㑧㍩佨㠙䶼≦ȟゼ冒⿏⦼FLASHTRAB-SEC-PLUS-350:惘䗾ὤ230/400V戣䘋䷑侵侩㡚䷽⊧ȟ⍵凓【⧽ώ▗䍏䆏• 悗䖽ἣ㋕㞞懢䗊䶐佴• ΰ䗊␠⁲㌹㳉⼈• F1Ⲥἣ315A䜙ㅚ≊Ạ喏⒄㙵枕⦫慽⒣⦜⁲㌹䈩㙂⛽• 㙵侂㷖㗓䗊暉朮• 䤃⁲䗊㲩䶐佴䜙—䖽Ⲕ┒• 㞕⦼䪠⼻㑥歭䶐佴䜙⒄柵ゼ• 䑅⟏㞉㏷䰕⁔• ⒄悯恜CHECKMASTER 2恰壡㥕㷠FLASHTRAB-SEC-PLUS-350㛄懢䗊䶐佴ὺ⑟⹺ắ⼩䖽䒛ㆈ䜙䗊㸡⁲㌹Ἴ╖ȠFLASHTRAB-SEC-PLUS-350䶐⊬Ἴ╖⌴冒⿏⦼喏ỏ䗊㲩䶐佴㑥‰㎖Ớ䜙䗊㸡⁲㌹喏⦼⻚⼻㑥歭Ἓ䶐佴䜙—䖽Ⲕ┒ȠFLASHTRAB-SEC-PLUS-350Ἴ╖冒⦴怐㠓⼩Ⲏ䗊␠㵷⌽ὺ⑟⿏⦼䜙枌䗊㷖Ƞ㙵侂㷖䜙㗓䗊暉朮FLASHTRAB-SEC-PLUS䒆⠐⽪䗾⟔․②戣䘋142.4 mmT1㋕㞞⁲㌹㑧⧉⟜⺻㞞㺚㜅䜙䍋ゖ㎜䧏恱䪠惺⁶㌺寻婻䅎㗄㎖䆂㑧㍩FLASHTRAB-SEC-T1+T2:䟵㰹䝚I+II䵑侚ⓞ⿥䘋㹢₳㍺✾ώ▗䍏䆏• Ⱎ奚䰕⁔• ΰ䗊␠⁲㌹㳉⼈• F1Ⲥἣ315A䜙ㅚ≊Ạ喏⒄㙵枕⦫慽⒣⦜⁲㌹䈩㙂⛽• 冒⦴⼩Ⲏ怘ΰ䜙䗊㸡䗊␠• 䤃⁲䗊㲩䶐佴䜙—䖽Ⲕ┒• 㞕⦼䪠⼻㑥歭䶐佴䜙⒄柵ゼ• 北䞖㡱Ῠ䬏暉• 䑅⟏㞉㏷䰕⁔• ⒄悯恜CHECKMASTER 2恰壡㥕㷠FLASHTRAB-SEC-T1+T2㛄枌䗊㷖⁲㌹⛽┡䗊㸡⁲㌹⛽䜙余⒝⾤Ἴ╖Ƞ屺䶐⊬Ἴ╖ⲹ∋悗䖽ἣ⾕∈⌽῱椦他䜙⹺㐼⟏⒝Ƞ⿏⦼䜙㗓䗊暉朮冒⦴⒄柵⟅㵙㗓枌䗊㷖喏傡II䴐␠㗤䗊曐㪶⟬⒄ὺ㞞㗝效⋋䗊␠喏⁲屖Ἓ㘉ế䗊㸡⁲㌹⛽䜙ΰ㰠␠Ƞ恮㯓Ἴ╖㛄㗓䗊暉朮ả␠㗤䗊曐䜙㞕 余⒝Ƞ余⒝⾤䜙䗊㸡⁲㌹⛽㛓哬曢ΰⰞ奚ả侉㌹㊥㟁Ƞ⒡㚋恮㯓䗊㸡⁲㌹⛽Ể䜙⇘⛽ᾋỏ㙵侂㷖㗓䗊暉朮┡⊰㙅屓尶䜙II䴐␠㗤䗊曐Ƞ㙵侂㷖䜙㗓䗊暉朮FLASHTRAB-SEC-T1+T2䒆⠐⽪䗾⟔․②戣䘋T1T2+142.4 mm㋕㞞⁲㌹㑧⧉⟜⺻㞞㺚㜅䜙䍋ゖ㎜䧏恱䪠惺⁶㌺寻婻䅎㗄㎖䆂㑧㍩VAL VETRAB-SEC:∾䓙㟖⳥Ⓟ㒨㎪䘋㹢₳㍺㫷⠭ώ▗䍏䆏• ΰ䗊␠⁲㌹㳉⼈• ⿏⦼䜙䆂准㋸奚倃• F1Ⲥἣ315A㚋喏㙵枕⒣⦜⁲㌹䈩㙂⛽• 歭恓50kA䜙䢂庄䗊㷖傥⑬冒⌰• 北䞖㡱Ῠ䬏暉• 䑅⟏㞉㏷䰕⁔• ⒄悯恜CHECKMASTER 2恰壡㥕㷠• ⒡㚋㑥‰175V䗊␠䯞似Ἴ╖὚὚12mmⱒ⼻䜙䶼≦⠠䗊㸡⁲㌹⛽喏冒⦴ỏ䶐佴㑥‰⿏㞞⌰䜙䗊㸡⁲㌹Ƞ❵㯹喏␈—㛄ぃ⠠懢䗊㡱喏VALVETRAB SEC䶐⊬Ἴ╖Ỵ⒄ὺ怐㠓Ⱎ奚Ƞ⒡㚋喏⿨Ố❳庄䈩㙂⛽Ⲥἣ315A㚋喏䗊㸡⁲㌹⛽㙵枕⌵奚⒣⦜⁲㌹䈩㙂⛽ȠVALVETRAB SEC䶐⊬Ἴ╖㍺㞞歭悯㷖冒⌰ȟ䶼≦䵓⹼䜙䌎䅎喏悗䖽ἣ⒙䩢懢䗊䶐佴ỂȠ㗄㎖䆂㑧㍩㋕㞞⁲㌹㑧⧉⟜⺻㞞㺚㜅䜙䍋ゖ㎜䧏V AL VETRAB-SEC䒆⠐⽪䗾⟔⋜戣䘋㢲T249.2 mmPHOENIX CONTACT21恱䪠惺⁶㌺寻婻䅎歭䢂庄䗊㷖傥⑬冒⌰22PHOENIX CONTACTPLUGTRAB-SEC:惘䗾ὤAC ὺ㸗ỤDC 䟊㸗䷑侵䝚岔⧝₳㍺✾ώ▗䍏䆏• 恜怒╢⼩冒⌰恰ẕ㯺㑥歭• 䑅⟏㞉㏷䰕⁔• Ἱ䞉㷖悯䖽• 悗䖽ἣ⹺椦䗊㷖26A ὺẠ䜙⟏⒝• 㙵枕⒣⦜⁲㌹䈩㙂⛽• ⒄柵䜙惺⁶㌺寻⌴冒• ⒄悯恜CHECKMASTER 2恰壡㥕㷠PLUGTRAB-SEC 㛄⼩䖽ἣ佝䮄屓⦜⁲㌹䜙III 䴐䗊㸡⁲㌹⛽Ƞ⇽㙅屓尶ȟ√倃准㋸奚倃䜙䗊㸡⁲㌹⛽㙵枕⋢倃䈩㙂⛽喏➽恜怒ㅚ≊Ạ冒⦴Ⱎ⇽ȟ㞞㗝㙂⾕ȠPLUGTRAB-SEC 䶐⊬Ἴ╖⒄ὺỏἹ䞉㷖䶐佴䜙佝䮄屓⦜㑥‰⒄柵䜙䗊㸡⁲㌹Ƞ䘋㽦₳㍺⋜戣䘋㢲T317.7 mm35 mmPHOENIX CONTACT23恱䪠惺⁶㌺寻婻䅎曇岄㑧㍩侫䢖䑄⿏⦼䜙√慽准㋸奚倃Plugtrab SEC-3S悗䖽ἣ230/400ẞ䞍懢䗊䶐佴24PHOENIX CONTACT哈ⴒ∡㚅䘋㳪ἐㅾ㒦ⁱ∾核、Ɫ♚䝚䘋㹢₳㍺✾ώ▗㋧ῂ奍゙⻢㟱SEC ䷑⋭ώ▗凓⧵ἐㅾ㒦ⁱ5⽊ΆỠ䝚䘋㹢₳㍺SEC 䶐⊬Ἴ╖Ả㚨⌸⎫，ㄽ劈ⲦἩ⼉√㙵枕㍚じ㪶⟬㏴⟤、㞉㏷䜙暃椭。

电涌保护器中文资料安全操作及保养规程电涌保护器被广泛应用在通讯、计算机、数据中心等领域，保护设备免受外部电源突然电压变化和电涌冲击损坏。

因此，对电涌保护器的安全操作和保养规程显得尤为重要。

本文旨在介绍电涌保护器的中文资料安全操作及保养规程。

安全操作1. 电涌保护器的安装（1）电涌保护器的安装应符合国家相关规定，并应由专业人员进行安装。

（2）电涌保护器的接地应符合国家安全规定。

地线连接必须牢固，接地电阻应符合规定。

（3）电涌保护器须正确定位，并保持垂直方向，并有充足的安装空间，以便于检修、更换。

2. 电涌保护器的挂壁式安装（1）挂壁式安装必须使用标准化通用型电涌保护器。

（2）保护器安装前应检查商品包装是否完整，或检查电涌保护器本体是否出现外部损伤，确认无损伤后再进行安装。

（3）电涌保护器的安装，必须使用固定件，并一定要牢固可靠、耐久性能安装。

3. 电路接线（1）任何直接或间接引入的信号线、电源线必须经过电涌保护器保护。

（2）电涌保护器输出端的信号线必须经过相关的接地保护，但不得直接接地。

4. 操作（1）在安装电涌保护器时，操作人员必须先分析被保护设备的性能和安全保护顺序要求，将其合理连接，方可实现全面保护。

（2）电涌保护器内部内置了失效指示灯，当失效指示灯亮起时必须及时通报售后服务中心或经销商。

保养规程1. 输入电源保护（1）电涌保护器的输入电源保护器保养周期为2年。

每年应进行一次保养，并推荐使用专业设备进行全面保养。

（2）保养周期应在保护器安装时进行计算，并于保养时进行记录。

（3）电涌保护器的输入电源保护器应备有备件，以便于更换。

2. 信号线防护（1）信号线的防护保养周期为1年。

每年应进行一次保养，并推荐使用专业设备进行全面保养。

（2）保养周期应在保护器安装时进行计算，并于保养时进行记录。

总结电涌保护器是一种十分重要的保护设备，其合理的安装及保养对保证电涌保护器的性能和使用寿命有很大的影响。

因此，在使用电涌保护器时必须按照相关规定进行安装，并严格遵守保养规程。
