仪表图形符号

仪表常用图形符号及文字代号

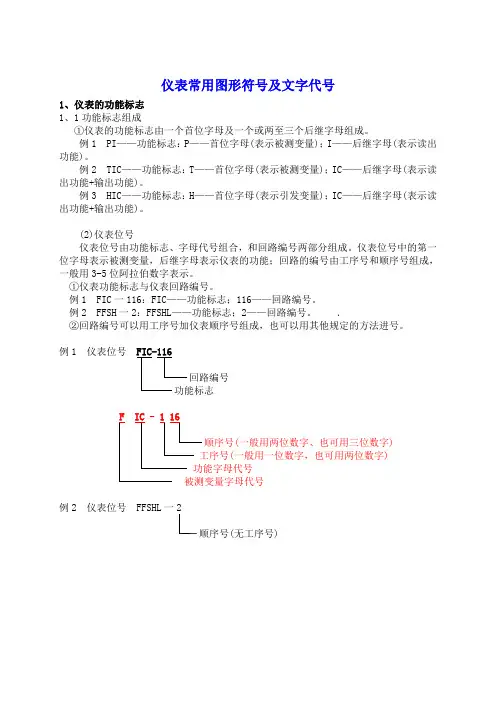

1、仪表的功能标志
1、1功能标志组成
①仪表的功能标志由一个首位字母及一个或两至三个后继字母组成。

例1 PI——功能标志：P——首位字母(表示被测变量)；I——后继字母(表示读出功能)。

例2 TIC——功能标志：T——首位字母(表示被测变量)；IC——后继字母(表示读出功能+输出功能)。

例3 HIC——功能标志：H——首位字母(表示引发变量)；IC——后继字母(表示读出功能+输出功能)。

(2)仪表位号
仪表位号由功能标志、字母代号组合，和回路编号两部分组成。

仪表位号中的第一位字母表示被测变量，后继字母表示仪表的功能；回路的编号由工序号和顺序号组成，一般用3-5位阿拉伯数字表示。

①仪表功能标志与仪表回路编号。

例1 FIC一116：FIC——功能标志；116——回路编号。

例2 FFSH一2：FFSHL——功能标志；2——回路编号。

．
②回路编号可以用工序号加仪表顺序号组成，也可以用其他规定的方法进号。

例1 仪表位号
回路编号
顺序号(一般用两位数字、也可用三位数字)
(一般用一位数字，也可用两位数字)
例2 仪表位号 FFSHL一2
顺序号(无工序号)。

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为 2 mm的小圆符号或加虚线，如图1-2-1（b）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。

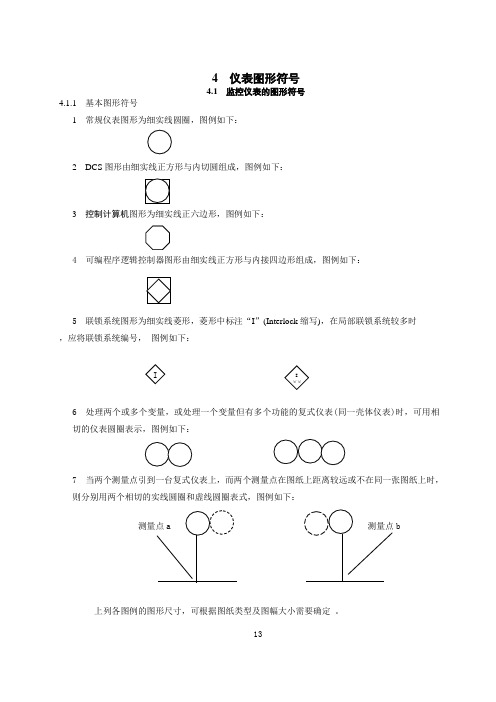

4 仪表图形符号4.1 监控仪表的图形符号4.1.1 基本图形符号1 常规仪表图形为细实线圆圈，图例如下：2 DCS 图形由细实线正方形与内切圆组成，图例如下：3 控制计算机图形为细实线正六边形，图例如下：4 可编程序逻辑控制器图形由细实线正方形与内接四边形组成，图例如下：5 联锁系统图形为细实线菱形，菱形中标注“I ”(Interlock 缩写)，在局部联锁系统较多时 ，应将联锁系统编号， 图例如下：6 处理两个或多个变量，或处理一个变量但有多个功能的复式仪表(同一壳体仪表)时，可用相切的仪表圆圈表示，图例如下：7 当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一张图纸上时，则分别用两个相切的实线圆圈和虚线圆圈表式，图例如下：b上列各图例的图形尺寸，可根据图纸类型及图幅大小需要确定 。

134.1.2 表示仪表安装位置的图形符号见表4.1.2。

注：正常情况下操作员不监视，或盘后安装的仪表设备或功能，仪表图型符号可表示为：(1) 盘后安装的仪表(2) 不与DCS 进行通讯联接的PLC(3) 不与DCS 进行通讯联接的计算机功能组件4.1.3 表示执行联锁功能的图形符号如下: 1 继电器执行联锁的图形符号或:142 PLC执行联锁的图形符号或:3 DCS执行联锁的图形符号或:4.2 测量点与连接线的图形符号4.2.1 测量点(包括检出元件)是由过程设备或管道引至检测元件或就地仪表的起点，一般不单独表示。

需要时，检出元件或检出仪表可用细实线加图形PP、LP、AP等表示，见图4.2.1-1。

图4.2.1-1 测量点图形符号若测量点位于设备中，当需要标出测量点在设备中的位置时，可用细实线或虚线表示，见图4.2.1-2。

4.2.2仪表的各种连接线规定如下：1图4.2.2所示细实线作为仪表连接线的应用场合是图4.2.2 细实线连接线(1) 工艺参数测量点与检测装置或仪表的连接线；(2)仪表与仪表能源的连接线，仪表能源如AS (AIR SUPPLY): 空气源或IA (INSTRUMENT AIR): 仪表空气ES (ELECTRIC SUPPLY):电源GS (GAS SUPPLY): 气体源HS (HYDRAULIC SUPPLY): 液压源15NS (NITREGEN SUPPLY):氮气源SS (STEAM SUPPLY): 蒸汽源WS (WATER SUPPLY): 水源(3) 在P&ID上用简化方法表示测量和控制系统构成的连接线，即P&ID上不表示变送器等检测仪表，工艺参数测量点与控制室监控仪表用细实线直接连接。

常用仪表、控制图形符号根据国家行业标准 HG20505-92《过程检测与控制系统用文字代号与图形 符号》，参照 GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、 图形符号 1、 测量点 测量点（包括检出元件）就是由过程设备或管道符号引到仪表圆圈得连接引 线得起点，一般无特定得图形符号，如图 1-2-1(a)所示。

测量点 测量点 (a) (b) 图 1-2-1 测量点 若测量点位于设备中，当有必要标出测量点在过程设备中得位置时，可在 引线得起点加一个直径为 2 mm 得小圆符号或加虚线，如图 1-2-1（b ）所示。

必 要时，检出元件或检出仪表可以用表 1-2-2所列得图形符号表示。

2、 连接线图形符号 仪表圆圈与过程测量点得连接引线，通用得仪表信号线与能源线得符号就是细 实线。

当有必要标注能源类别时，可采用相应得缩写标注在能源线符号之上。

例 如 AS-014为 0、14MPA 得空气源，ES-24DC 为 24B 得直流电源。

当通用得仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线 上加斜短划线（斜短划线与细实线成 45度角）。

仪表连接图形符号见表 1-2-1。

表 1-2-1 仪表连线符号表 序 号 类 别 图 形 符 号 备 注 1 仪表与工艺设备、管道上测量点 得连接线或机械连动线 通用得仪表信号线 （细实线：下同） 2 3 4 连接线交叉 连接线相接 5 6 表示信号得方向 气压信号线 断划线与 细实线成 45度角， 下同 7 电信号线 或 8 9 导压毛细管 液压信号线 10 电磁、辐射、热、光、声波等信 号线（有导向） 11 12 13 电磁、辐射、热、光、声波等信 号线（无导向） 内部系统链（软件或数据链） 机械链 14 15 二进制电信号 二进制气信号 或 3、仪表图形符号 仪表图形符号就是直径为 12mm （或 10mm ）得细实线圆圈。

仪表位号得字母或 阿拉伯数字较多，圆圈内不能容纳时，可以断开。

4 仪表图形符号4.1 监控仪表的图形符号4.1.1 基本图形符号1 常规仪表图形为细实线圆圈，图例如下：2 DCS 图形由细实线正方形与内切圆组成，图例如下：3 控制计算机图形为细实线正六边形，图例如下：4 可编程序逻辑控制器图形由细实线正方形与内接四边形组成，图例如下：5 联锁系统图形为细实线菱形，菱形中标注“I ”(Interlock 缩写)，在局部联锁系统较多时 ，应将联锁系统编号， 图例如下：6 处理两个或多个变量，或处理一个变量但有多个功能的复式仪表(同一壳体仪表)时，可用相切的仪表圆圈表示，图例如下：7 当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一张图纸上时，则分别用两个相切的实线圆圈和虚线圆圈表式，图例如下：b上列各图例的图形尺寸，可根据图纸类型及图幅大小需要确定 。

134.1.2 表示仪表安装位置的图形符号见表4.1.2。

注：正常情况下操作员不监视，或盘后安装的仪表设备或功能，仪表图型符号可表示为：(1) 盘后安装的仪表(2) 不与DCS 进行通讯联接的PLC(3) 不与DCS 进行通讯联接的计算机功能组件4.1.3 表示执行联锁功能的图形符号如下: 1 继电器执行联锁的图形符号或:142 PLC执行联锁的图形符号或:3 DCS执行联锁的图形符号或:4.2 测量点与连接线的图形符号4.2.1 测量点(包括检出元件)是由过程设备或管道引至检测元件或就地仪表的起点，一般不单独表示。

需要时，检出元件或检出仪表可用细实线加图形PP、LP、AP等表示，见图4.2.1-1。

图4.2.1-1 测量点图形符号若测量点位于设备中，当需要标出测量点在设备中的位置时，可用细实线或虚线表示，见图4.2.1-2。

4.2.2仪表的各种连接线规定如下：1图4.2.2所示细实线作为仪表连接线的应用场合是图4.2.2 细实线连接线(1) 工艺参数测量点与检测装置或仪表的连接线；(2)仪表与仪表能源的连接线，仪表能源如AS (AIR SUPPLY): 空气源或IA (INSTRUMENT AIR): 仪表空气ES (ELECTRIC SUPPLY):电源GS (GAS SUPPLY): 气体源HS (HYDRAULIC SUPPLY): 液压源15NS (NITREGEN SUPPLY):氮气源SS (STEAM SUPPLY): 蒸汽源WS (WATER SUPPLY): 水源(3) 在P&ID上用简化方法表示测量和控制系统构成的连接线，即P&ID上不表示变送器等检测仪表，工艺参数测量点与控制室监控仪表用细实线直接连接。

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。

常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》，参照GB2625—81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2—1(a)所示.测量点测量点(a）（b）图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1(b）所示.必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES—24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1—2-1。

表1—2—1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm(或 10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1—2-2（a)。

处理两个或多个变量,或处理一个变量但有多个功能的复式仪表,可用相切的仪表圆圈表示，如图 1—2-2（b)所示。
