仪表图形符号大全欣赏文稿演示
- 格式：ppt
- 大小：390.50 KB
- 文档页数：17
下载文档原格式
合集下载
仪表常用图例符号ppt课件
在流程图中绘出工艺设备的轮廓形状并在图纸的上方标出设备的名称和设计代号主物料管道用粗实线表示每段管道上都标出管道的设计代号和管道口径
仪表常用图例符号及带控制点工艺流程图知识
1
概述 流程图是对仪表工程施工起指导作用的一份重要图纸。 在流程图中，绘出工艺设备的轮廓形状，并在图纸的上方标出设备的名称和设 计代号，主物料管道用粗实线表示，每段管道上都标出管道的设计代号和管道 口径。粗实线上的箭头表示工艺管道中介质流动的方向。有 特殊安装要求（如 需保温）的管道在图中均用符号表示。仪表的控制点及控制系统用细条线和圆 圈表示，在圆圈内标出仪表设计位号。同一个控制系统，其参数符号和设计序 号相同，并用细条线连接在一起。 看流程图首先要熟悉图中各种图形符号所表示的意义，才能比较方便地识图。
23
16
三、流程图中仪表符合标注方法 1.流程图中用细实线圆圈表示仪表，仪表位号写在圆圈内，字母符号写在圆 圈的上半圆中，数字编号和尾缀写在下半圆中。集中仪表盘面仪表，圆圈中 有一横。如图1(a) 就地安装仪表中间没有一横。如图(b)
17
2.仪表测量点是由设备轮廓线或工艺管道线引到仪表圆圈的线的起点，一般无特定 的图形符号。如
15
7.数字编号的区域编号和回路编号一般均自1开始，按顺序排列，但允许中间 有空号。 8.仪表回路编号按被测变量分开编号，同一区域的同一被测变量的仪表，其 回路编号从1开始按顺序编列，不同被测变量的仪表，不合在一起连续给出回 路编号。 9.同一区域内测量一个变量的回路中，仪表位号的第一字母和数字编号应相 同。例如：LI-1002,LRC-1002,LV1002表示是同一区域内一个液位记录调节 系统中的仪表。 10.如一个回路中有一个以上相同字母代号（即被测变量和功能相同）的仪表， 在数字编号的后面加大写英文字母的尾缀以示区别。例如：用FT-201A,FT201B表示一个回路中有二台流量变送器； 11.多个检测元件共用一台仪表（如温度巡测仪），检测元件应在回路编号之 后隔一短线，加阿拉伯数字顺序编号，作为尾缀。例如TE-3001-1,TE-3001-2 表示这台仪表的第一个和第二个检测元件。
仪表常用图例符号及带控制点工艺流程图知识
1
概述 流程图是对仪表工程施工起指导作用的一份重要图纸。 在流程图中，绘出工艺设备的轮廓形状，并在图纸的上方标出设备的名称和设 计代号，主物料管道用粗实线表示，每段管道上都标出管道的设计代号和管道 口径。粗实线上的箭头表示工艺管道中介质流动的方向。有 特殊安装要求（如 需保温）的管道在图中均用符号表示。仪表的控制点及控制系统用细条线和圆 圈表示，在圆圈内标出仪表设计位号。同一个控制系统，其参数符号和设计序 号相同，并用细条线连接在一起。 看流程图首先要熟悉图中各种图形符号所表示的意义，才能比较方便地识图。
23
16
三、流程图中仪表符合标注方法 1.流程图中用细实线圆圈表示仪表，仪表位号写在圆圈内，字母符号写在圆 圈的上半圆中，数字编号和尾缀写在下半圆中。集中仪表盘面仪表，圆圈中 有一横。如图1(a) 就地安装仪表中间没有一横。如图(b)
17
2.仪表测量点是由设备轮廓线或工艺管道线引到仪表圆圈的线的起点，一般无特定 的图形符号。如
15
7.数字编号的区域编号和回路编号一般均自1开始，按顺序排列，但允许中间 有空号。 8.仪表回路编号按被测变量分开编号，同一区域的同一被测变量的仪表，其 回路编号从1开始按顺序编列，不同被测变量的仪表，不合在一起连续给出回 路编号。 9.同一区域内测量一个变量的回路中，仪表位号的第一字母和数字编号应相 同。例如：LI-1002,LRC-1002,LV1002表示是同一区域内一个液位记录调节 系统中的仪表。 10.如一个回路中有一个以上相同字母代号（即被测变量和功能相同）的仪表， 在数字编号的后面加大写英文字母的尾缀以示区别。例如：用FT-201A,FT201B表示一个回路中有二台流量变送器； 11.多个检测元件共用一台仪表（如温度巡测仪），检测元件应在回路编号之 后隔一短线，加阿拉伯数字顺序编号，作为尾缀。例如TE-3001-1,TE-3001-2 表示这台仪表的第一个和第二个检测元件。
仪表图形符号课件
测量点
d=2㎜
在引线的起点加一个直径为2 mm的小 圆符号或加虚线
2、连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表 信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写 标注在能源线符号之上。
通用的仪表信号线： 0.14MPa的空气源
细实线
AS-0.14
24V的直流电源
多功能
多功能 多功能
阀,风门,百叶窗
套管
未分类
未分类 未分类
继动器、计算
器、转换器
驱动器、执行 机构未分类的 最终执行元件
对于表中所涉及的问题简要说明如下:
①“首位字母”在一般情况下为单个表示 被测变量或引发变量的字母，又称为变量 字母，在首位字母附加修饰字母后，其意 义改变。
②“后继字母”可根据需要分为一个字母 （读出功能）或两个字母（读出功能+输 出功能），有时也用三个字母（读出功能 +输出功能+读出功能）。
序号
安装 位置
图形 符号
备注
1 就地安装 仪表
集中仪表盘 面安装仪表 2
就地仪表盘 3 面安装仪表
嵌在 管道中
集中仪表
盘后安装
4
仪表
就地仪表
盘后安装
5
仪表
主要位置
现场安装
操作员监视用 正常情况下，操作员不监视
续表
辅助位置 操作员监视用
离散仪表
共用显示 共用控制
计算机功能
fslfsl生产废水生产废水wwww低压过热蒸汽低压过热蒸汽luludrdr软水软水低压蒸汽低压蒸汽lsls原水新鲜水原水新鲜水rwrw高压过热蒸汽高压过热蒸汽huhu热水上水热水上水hwhw高压蒸汽高压蒸汽hshs热水回水热水回水hwhw仪表空气仪表空气iaia消防水fwfw压缩空气压缩空气caca合成气sg饮用水生活用水饮用水生活用水空气空气arar转化气cg脱盐水脱盐水dndn工艺水工艺水氨水aw液体乙烯或乙烷液体乙烯或乙烷erer循环冷却水上水循环冷却水上水工艺固体工艺固体psps放空vt气体乙烯或乙烷气体乙烯或乙烷erer循环冷却水回水循环冷却水回水工艺物料工艺物料plspls真空排放气ve液氨液氨化学污水化学污水工艺液体工艺液体plpl泥浆slagag锅炉给水锅炉给水工艺物料工艺物料pgspgs天然气天然气伴热蒸汽伴热蒸汽tsts工艺物料工艺物料pgpg惰性气体ig固体燃料固体燃料蒸汽冷凝水蒸汽冷凝水scsc工艺气体工艺气体液体燃料液体燃料中压过热蒸汽中压过热蒸汽musmus工艺空气工艺空气papa物料名称物料名称代号代号代号代号物料名称物料名称代号代号代号代号物料名称物料名称物料名称物料名称物料代号返回管道材质的类别顺序号管道的公称压管道等级管道等级衬里衬里防腐防腐管道材质类别管道材质类别管道公称压力等级管道公称压力等级200公称压力mp公称压力mp公称压力mp公称压力lb压力等级用于国内标准压力等级用于ansi标准隔热及隔声代号隔热及隔声代号采用隔声材料采用热油伴管和保温材料热油伴热采用热水伴管和保温材料热水伴热采用蒸汽伴管和保温材料蒸汽伴热采用保温材料人体防护采用保温材料保温备注功能类别代号施工流程图中的每条管道都要标注施工流程图中的每条管道都要标注管道代号管道代号横向管道的管道代号注写在管道线的上方横向管道的管道代号注写在管道线的上方竖向管道则注写在管道线左侧字头向左
《仪表PID图例符号》课件
详细描述
温度图例符号通常由一个圆圈内加一个温度计图案或数字组成，数字上标注温度值。此外，还可能包 括一些辅助符号，如箭头、斜杠等，用于表示温度的方向、波动范围和测量点位置等信息。不同的温 度图例符号适用于不同的温度测量原理和应用场合，如热电偶、热电阻等。
03
PID图例符号的绘与解读
PID图例符号的绘制方法
流程解读
根据符号的排列和连接， 理解工艺流程或控制流程 的方向和顺序。
信息关联
将符号与实际设备或仪表 进行关联，确保理解符号 所代表的实际意义。
PID图例符号的常见错误与纠正方法
符号绘制错误
如线条不直、颜色不统一或字体 大小不合适等。纠正方法：使用 绘图工具的校对功能，确保绘图
的准确性。
流程解读错误
01
02
03
绘制工具选择
选择合适的绘图软件，如 PowerPoint、Visio等， 以便清晰地展示符号和流 程。
符号标准
遵循行业标准或国家制图 标准，确保符号的规范性 和通用性。
符号绘制技巧
使用统一的线条、颜色和 字体，保持图面的整洁和 易读性。
PID图例符号的解读技巧
符号识别
熟悉常见的PID图例符号， 能够快速识别各个符号代 表的含义。
PID图例符号的应用领域
PID图例符号广泛应用于石油、化工、制药、食品、能源等工业领域。
在工艺流程设计、施工、运行和维护过程中，PID图例符号是必不可少的 工具，用于表示工艺流程中的各种设备和管道的布置、操作和控制。
PID图例符号还可以用于工艺流程模拟、优化和自动化控制等方面，为工 业生产提供重要的技术支持。
家用电器PID图例符号应用案例
总结词
家用电器中的PID图例符号用于表示电器的电路原理和内部结构，是消费者了解和使用 电器的重要参考。
温度图例符号通常由一个圆圈内加一个温度计图案或数字组成，数字上标注温度值。此外，还可能包 括一些辅助符号，如箭头、斜杠等，用于表示温度的方向、波动范围和测量点位置等信息。不同的温 度图例符号适用于不同的温度测量原理和应用场合，如热电偶、热电阻等。
03
PID图例符号的绘与解读
PID图例符号的绘制方法
流程解读
根据符号的排列和连接， 理解工艺流程或控制流程 的方向和顺序。
信息关联
将符号与实际设备或仪表 进行关联，确保理解符号 所代表的实际意义。
PID图例符号的常见错误与纠正方法
符号绘制错误
如线条不直、颜色不统一或字体 大小不合适等。纠正方法：使用 绘图工具的校对功能，确保绘图
的准确性。
流程解读错误
01
02
03
绘制工具选择
选择合适的绘图软件，如 PowerPoint、Visio等， 以便清晰地展示符号和流 程。
符号标准
遵循行业标准或国家制图 标准，确保符号的规范性 和通用性。
符号绘制技巧
使用统一的线条、颜色和 字体，保持图面的整洁和 易读性。
PID图例符号的解读技巧
符号识别
熟悉常见的PID图例符号， 能够快速识别各个符号代 表的含义。
PID图例符号的应用领域
PID图例符号广泛应用于石油、化工、制药、食品、能源等工业领域。
在工艺流程设计、施工、运行和维护过程中，PID图例符号是必不可少的 工具，用于表示工艺流程中的各种设备和管道的布置、操作和控制。
PID图例符号还可以用于工艺流程模拟、优化和自动化控制等方面，为工 业生产提供重要的技术支持。
家用电器PID图例符号应用案例
总结词
家用电器中的PID图例符号用于表示电器的电路原理和内部结构，是消费者了解和使用 电器的重要参考。
基础知识指示仪表符号重要演示文稿
随机误差
由一些偶发原因引起的误差，例如电磁场微变、热起伏、空 气扰动、大地微振等。
一般都比较小，工程上的测量可以不予考虑。只有 在精密实验时才需要进行计算。
第五十五页，共81页。
疏忽误差
又见“疏失误差”。是由于测量者在测量过程中的粗心和疏 忽造成的。如读数错误或记录错误等。这样的测量结果是不 可取的。
第四十四页，共81页。
直接测量法的优缺点
优点：方法简便，读数迅速。
缺点：由于仪表接入被测电路后，会使电路工作 状态发生变化，因而这种测量方法的准确度较低。
举例：电流表测量电流，电压表测量电压，功 率表测量功率等。
第四十五页，共81页。
常用方法
二、间接测量法
特点：测量时先测出与被测量有关的电量，然后通
2.产生反作用力矩的装置：主要有游丝、悬丝等。
3.产生阻尼力矩的装置：可以利用电磁阻尼、空气阻尼、油阻尼等。
第三十九页，共81页。
二、数字仪表的组成
由于 A/D 转换的对
象必须是电压,所以需 要测量线路将被测量
转换为电压
通过A/D 转换 将电压转换为
数字脉冲
数字脉冲经 译码加到显 示器
第四十页，共81页。
智能仪表的特点：利用微处理器的控制和计算功能， 这种仪器可实现程控、记忆、自动校正、自诊断故障、 数据处理和分析运算等功能。
智能仪表的分类：智能仪表一般分为两大类：一类 是带微处理器的智能仪器；另一类是自动测试系统。
典型仪表：数字式存储示波器
第二十一页，共81页。
数字式存储示波器
第二十二页，共81页。
第五页，共81页。
按工作原理分
模拟
指示
仪表
按使用方法分 按准确度等级分 按被测量名称分 按使用条件分
自控仪表功能标识及图形符号PPT.
TT
TI
101
101
TG 101
过程测量与控制仪表的功能标志及图形符号
3、压力检测、记录 4、压力就地指示
PT
PR
101
101
PG 101
过程测量与控制仪表的功能标志及图形符号
5、流量检测、指示、累积、调节
FT 117
M 电磁流量计
FICQ 117
FV 117
过程测量与控制仪表的功能标志及图形符号
PT-202A，PT-202B：表示同一回路中有两台压力 变送器
PCV-201A ， PCV-201B ： 表 示 同 一 回 路 中 有 两 台 压力控制阀
过程测量与控制仪表的功能标志及图形符号
示例：T RC-1 01
序号（一般用二位数字，也可以用三位） 工序或车间代号（可以一位，也可以用二位数字） 功能字母代号（记录调节） 被测变量字母代号（温度）
字
首位字母
后继字母
母
被测变量
修饰词
读出功能 输出功能
L
物位
灯
P
压力、真空
Q
数量
积算、累 计
R
核辐射
记录
S
速度、频率
安全
开关、联锁
G 毒性气体或可燃性气体
视镜、观察
T
温度
传送
修饰词 低
过程测量与控制仪表的功能标志及图形符号
一般展车里面都会放一些脚垫，是怕客户鞋子上有灰。每一个4S店都会事先制作好脚垫，例如沃尔沃的脚垫上面应有沃尔沃的标志， 摆放的时候应注意标志的方向。同时要注意脚垫脏了以后及时地更换。
6、液位检测、指示、高低位报警
LIA H 114 L
设
仪表图形符号大全欣赏演示文稿
差压式指示流量计 法兰或角接取压孔板
FI 17
转子流量计
～ FE
18
M 电磁流量计
FT 21
流量元件和变送器为一体
FE
FC 19
流量控制器
第五页，共17页。
FE 20
旋涡传感器
FE 20
流量喷嘴
其他仪表或功能图形符号2
KI 26
时钟
指示灯
R 复位装置
P 吹气或冲洗装置
I 一般的联锁逻辑
隔膜隔离
第六页，共17页。
第三页，共17页。
测量点A
测量点B
集散控制系统仪表图形符号
12或10mm
一个部件的计算机
功能图形符号：
内部连接的可编程逻辑
控制器功能图形符号：
12或10mm
12或10mm
第四页，共17页。
其他仪表或功能图形符号1
FE 4
流量检测元件的通用符号
～ FE
4
~
超声流量计
FE 5
FT
FV
117
117
第十六页，共17页。
5、液位指示、联锁、报警
设备
LISA 112
6、液位高度指示灯
设备
第十七页，共17页。
LLH 114A
LLL 114C
LLM 114B
7、温度、压力串级控制系统 温度趋势记录、低报警
TR TIC 122 TAL
SP
PIC 120
读出仪表： FR-流量记录； FI-流量指示 开关和报警装置：FSH-流量高报警 FSL-流量低报警
FSHL-流量高低组合报警 变送器：FRT-流量记录变送； FIT-流量指示变送； FT-流量变送 检测元件：FE-流量检测 测试点：FP-流量测试点 最终执行元件：FV-流量执行元件
FI 17
转子流量计
～ FE
18
M 电磁流量计
FT 21
流量元件和变送器为一体
FE
FC 19
流量控制器
第五页，共17页。
FE 20
旋涡传感器
FE 20
流量喷嘴
其他仪表或功能图形符号2
KI 26
时钟
指示灯
R 复位装置
P 吹气或冲洗装置
I 一般的联锁逻辑
隔膜隔离
第六页，共17页。
第三页，共17页。
测量点A
测量点B
集散控制系统仪表图形符号
12或10mm
一个部件的计算机
功能图形符号：
内部连接的可编程逻辑
控制器功能图形符号：
12或10mm
12或10mm
第四页，共17页。
其他仪表或功能图形符号1
FE 4
流量检测元件的通用符号
～ FE
4
~
超声流量计
FE 5
FT
FV
117
117
第十六页，共17页。
5、液位指示、联锁、报警
设备
LISA 112
6、液位高度指示灯
设备
第十七页，共17页。
LLH 114A
LLL 114C
LLM 114B
7、温度、压力串级控制系统 温度趋势记录、低报警
TR TIC 122 TAL
SP
PIC 120
读出仪表： FR-流量记录； FI-流量指示 开关和报警装置：FSH-流量高报警 FSL-流量低报警
FSHL-流量高低组合报警 变送器：FRT-流量记录变送； FIT-流量指示变送； FT-流量变送 检测元件：FE-流量检测 测试点：FP-流量测试点 最终执行元件：FV-流量执行元件
常用仪表图形符号
表 1-2-9 被测变量及仪表功能组合示例
第一位 被测变量
控制器
读出仪表
开关和报警装置
边送器
电磁阀
检
检 套管或 视镜观 安全装 最终执
字母
或引发变
记录
指 无指示 自力式 记
指
高
低
高低组
记录
指示
无
继动器计
测
测
探头
察
置
行元件
量
示
控制器 录
示
合
指
算器
元
点
示
件
分析
ARC
烧嘴火焰
电导率
密度
电压
流量
文案大全
流量累计
流量比
手动 电流 功率 时间、 物位 水分湿度 压力真空 压力差
数量 核辐射 速度频率 温度
文案大全
实用标准文档
温度差
实用标准文档
多变量 振动、
重量、力
重量差、 力差
未分类 事件状态
位置
检尺、位 置
其他
FIK
带流量指示自动-手动操作
PEI
FO
限流孔板
TJI
HMS
手动瞬动开关
TJIA
KQI
时间、时间程序程序指示
控制系统内部连接的可编程逻辑控制器功能图形符号如图 1-2-3（c）所示，外四边形
边长为 12mm（或 10mm）。其他仪表或功能图形符号见表 1-2-2。
（a）
(b)
(c)
图 1-2-3 分散控制系统仪表图形符号
文案大全
实用标准文档
（1）
（2）
表 1-2-2 仪表功能图形符号 （3）
仪表图形符号大全欣赏
测量点A
测量点B
处理两个或多个变量，或处理一个变量但有 多个功能的复式仪表，可用相切的仪表圆圈表示。
当两个测量点引到一台复式仪表上，而两个 测量点在图纸上距离较远或不在同一张图纸上， 则分别用两个相切的实线圆圈和虚线圆圈表示。
集散控制系统仪表图形符号
12或10mm
FT 114
FRSA 114
FT 114
FS 114ຫໍສະໝຸດ FR 114FAL 114
FR 115
PR 123
PT 123
FR 115
PR 123
FT 115
M
2、流量和压力双笔记录（位号：FR-115/PR-123）
3、带温度补偿的流量记录、积算
开关和报警装置：FSH-流量高报警 FSL-流量低报警 FSHL-流量高低组合报警
变送器：FRT-流量记录变送； FIT-流量指示变送； FT-流量变送
检测元件：FE-流量检测
测试点：FP-流量测试点
当有必要标注能源类别时，可采用相应的缩写 标注在能源线符号之上。
通用的仪表信号线：
ES-24DC
24V的直流电源
AS-0.14
0.14MPa的空气源
细实线
气压信号线：
二进制电信号：
电信号线：
或
3、仪表图形符号
~是直径为12mm（或10mm）的细实线圆圈。 仪表位号的字母或阿拉伯数字较多，圆圈内 不能容纳时，可以断开。
TE 123
FRQ 116
TE 123
FRQ 116
FY 116
FT 116
FRC 117
FV-117
FV 117
FRC-117
FT 117
FRC 117
化工仪表图形符号详解ppt课件
不能容纳时，可以断开。
处理两个或多个变量，或处理一个变量但有 多个功能的复式仪表，可用相切的仪表圆圈表示。
当两个测量点引到一台复式仪表上，而两个 测量点在图纸上距离较远或不在同一张图纸上， 则分别用两个相切的实线圆圈和虚线圆圈表示。
测量点A
测量点B
编辑版pppt
3
集散控制系统仪表图形符号
12或10mm
当有必要标注能源类别时，可采用相应的缩写 标注在能源线符号之上。
通用的仪表信号线： 0.14MPa的空气源
细实线
AS-0.14
24V的直流电源
ES-24DC
气压信号线：
二进制电信号：
电信号线：
或
编辑版pppt
2
3、仪表图形符号
~是直径为12mm（或10mm）的细实线圆圈。 仪表位号的字母或阿拉伯数字较多，圆圈内
14
带控制点流程图例
1、流量记录、开关、报警
FT
FRSA
FT
114
114
114
FR 114
FS
FAL
114
114
2、流量和压力双笔记录（位号：FR-115/PR-123）
PR FR 123 115
PR FR 123 115
PT
FT
123
115
编辑版pppt
M
15
3、带温度补偿的流量记录、积算
FRQ 116
示例：T RC-1 01
序号（一般用二位数字，也可以用三位） 工序或车间代号（可以一位，也可以用二位数字） 功能字母代号（记录调节） 被测变量字母代号（温度）
编辑版pppt
12
2、分类与编号
仪表位号按被测变量进行分类，即同一个装置（或工段） 的相同被测变量的仪表位号中数字编号是连续的，但允许中 间有空号；不同被测变量的仪表位号不能连续编号。
处理两个或多个变量，或处理一个变量但有 多个功能的复式仪表，可用相切的仪表圆圈表示。
当两个测量点引到一台复式仪表上，而两个 测量点在图纸上距离较远或不在同一张图纸上， 则分别用两个相切的实线圆圈和虚线圆圈表示。
测量点A
测量点B
编辑版pppt
3
集散控制系统仪表图形符号
12或10mm
当有必要标注能源类别时，可采用相应的缩写 标注在能源线符号之上。
通用的仪表信号线： 0.14MPa的空气源
细实线
AS-0.14
24V的直流电源
ES-24DC
气压信号线：
二进制电信号：
电信号线：
或
编辑版pppt
2
3、仪表图形符号
~是直径为12mm（或10mm）的细实线圆圈。 仪表位号的字母或阿拉伯数字较多，圆圈内
14
带控制点流程图例
1、流量记录、开关、报警
FT
FRSA
FT
114
114
114
FR 114
FS
FAL
114
114
2、流量和压力双笔记录（位号：FR-115/PR-123）
PR FR 123 115
PR FR 123 115
PT
FT
123
115
编辑版pppt
M
15
3、带温度补偿的流量记录、积算
FRQ 116
示例：T RC-1 01
序号（一般用二位数字，也可以用三位） 工序或车间代号（可以一位，也可以用二位数字） 功能字母代号（记录调节） 被测变量字母代号（温度）
编辑版pppt
12
2、分类与编号
仪表位号按被测变量进行分类，即同一个装置（或工段） 的相同被测变量的仪表位号中数字编号是连续的，但允许中 间有空号；不同被测变量的仪表位号不能连续编号。
常用仪表控制图形符号及仪表位号说明.
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

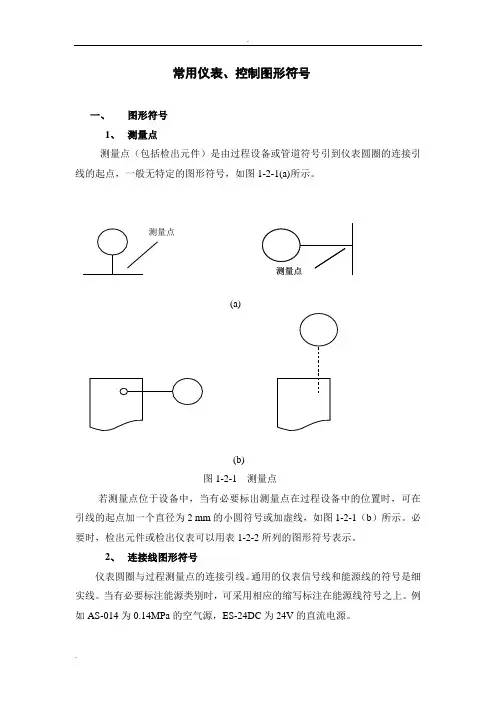

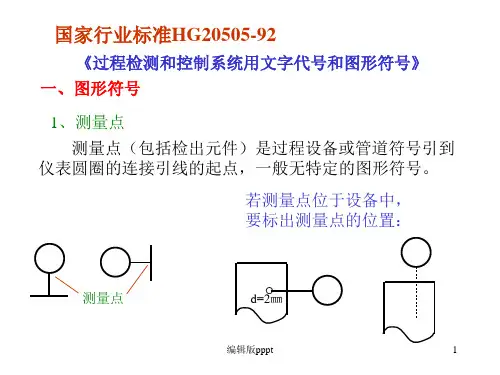

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。
常用仪表图形符号
常用仪表、控制图形符号一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线。
通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPa的空气源，ES-24DC为24V的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、 仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号用字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。
（a ） (b) (c) 图1-2-2 仪表图形符号分散控制系统（又称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边形，如图1-2-3（b ）所示。
分散控制系统内部连接的可编程逻辑控制器功能图形符号如图1-2-3（c ）所示，外四边形边长为12mm （或10mm ）。
仪表常用图例符号 ppt课件
3.第一字母的修饰字母用小写英文字母d（差）与被 测变量字母组合应视为一个字母。例如TdI表示温差 指示。
4.仪表功能字母所表示的可以是名词、动词、形容 词。例如I可以是指示仪（名词），可以是指示（动 词）；T可以是变送器，也可以是表示传送等。
5.仪表同时具有指示和记录二种功能时，功能字母 代号只写R，I省略不写。
仪表常用图例符号及带控制点工 艺流程图知识
PPT课件
1
概述
流程图是对仪表工程施工起指导作用的一份 重要图纸。
在流程图中，绘出工艺设备的轮廓形状，并 在图纸的上方标出设备的名称和设计代号， 主物料管道用粗实线表示，每段管道上都标 出管道的设计代号和管道口径。粗实线上的 箭头表示工艺管道中介质流动的方向。有 特
PPT课件
13
PPT课件
14
2、为了便于识图，将有关仪表位号的编写原则介绍如下：
1.表示被测变量的第一字母，必须在字母代号的起 始，其后可有一个或多个表示功能的后继字母。不 同类的被测变量分开编写。例如TI,PI等。
2.第一字母是按被测变量，不是按仪表的结构确定 的。例如用于测量流量的差压记录仪应写为FR，而 不是PDR..。
PPT课件
21
6.多台仪表组合的自动调节回路，通常是用一个仪表圆 圈表示一台仪表，并用连线将同一回路的仪表圆圈连 在一起。如图液位调节系统
PPT课件
22
四、流程图的作用
1.根据图中标明的控制点位置，可以大致了 解取源部件及就地仪表的安装位置。
2.根据仪表图形符号得知检测参数以及控制 系统的功能，并根据工艺状况判定调节器的 正反作用和调节阀的作用方式（气开或气 关）。
R 核辐射
记录
S 速度、频率
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作器 低
中、中间
P
压力、真空
连接点、测试点
Q
流量
积算、累计
R
核辐射
记录
S 速度、频率 安全
T
温度
开关、联锁 传送
修饰词 高
被测变量及仪表功能字母组合示例（以流量为例）
控制器： FRC-流量记录调节； FIC-流量指示调节
读出仪表： FR-流量记录； FI-流量指示
开关和报警装置：FSH-流量高报警 FSL-流量低报警 FSHL-流量高低组合报警
3、带控制点流程图和仪表系统图上表示方法
仪表位号表示方法： 字母代号填写在圆圈上半圈中； 回路编号填写在圆圈下半圈中。
TRC 101
集中仪表盘面安装仪表 （中间有一横）
TI 101
就地安装仪表 （中间没有一横）
根据图形符号、文字代号以及仪表位号 表示方法，可以绘制仪表系统图。
带控制点流程图例
1、流量记录、开关、报警
气压信号线：
二进制电信号：
电信号线：
或
3、仪表图形符号
~是直径为12mm（或10mm）的细实线圆圈。 仪表位号的字母或阿拉伯数字较多，圆圈内
不能容纳时，可以断开。
处理两个或多个变量，或处理一个变量但有 多个功能的复式仪表，可用相切的仪表圆圈表示。
当两个测量点引到一台复式仪表上，而两个 测量点在图纸上距离较远或不在同一张图纸上， 则分别用两个相切的实线圆圈和虚线圆圈表示。
FRC FV-117 117
FRC-117
FV 117
FT 116
FRC FV-117 117
FRC-117
FT
FV
117
117
仪表图形符号大全欣赏文稿演示
优选仪表图形符号大全欣赏
2、连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表 信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写 标注在能源线符号之上。
通用的仪表信号线： 0.14MPa的空气源
细实线
AS-0.14
24V的直流电源
ES-24DC
示例：T RC-1 01
序号（一般用二位数字，也可以用三位） 工序或车间代号（可以一位，也可以用二位数字） 功能字母代号（记录调节） 被测变量字母代号（温度）
2、分类与编号
仪表位号按被测变量进行分类，即同一个装置（或工段） 的相同被测变量的仪表位号中数字编号是连续的，但允许中 间有空号；不同被测变量的仪表位号不能连续编号。
测量点A
测量点B
集散控制系统仪表图形符号
12或10mm
一个部件的计算机 功能图形符号：
12或10mm
内部连接的Байду номын сангаас编程逻辑 控制器功能图形符号：
12或10mm
其他仪表或功能图形符号1
FE 4
流量检测元件的通用符号
～ FE
4
~
超声流量计
FE 5
差压式指示流量计 法兰或角接取压孔板
蝶阀
隔膜阀
闸阀
风门或百叶窗
执行机构图形符号1
带弹簧的 薄膜执行机构
不带弹簧的 薄膜执行机构
M
电动执行机构
D
数字执行机构
S
电磁执行机构
活塞执行机构单作用
活塞执行机构双作用
执行机构图形符号2
带手轮的气动 薄膜执行机构
带气动阀门定位器的 带电气阀门定位器的 气动薄膜执行机构 气动薄膜执行机构
S R
S R
详情请拨--零二二--二七二三九零八二
如果同一个仪表回路中有两个以上具有相同功能的仪表， 可用仪表位号后附加尾缀（大写英文字母）加以区别，如：
PT-202A，PT-202B； PV-201A，PV-201B
当一台仪表由两个或多个回路共用时，应标注各回路的 仪表位号，如一台双笔记录仪： 记录流量和压力时： FR-121/PR-131 记录两个回路的流量时：FR-101/FR-102 或 FR-101/102
FT
FRSA
FT
114
114
114
FR 114
FS
FAL
114
114
2、流量和压力双笔记录（位号：FR-115/PR-123）
PR FR 123 115
PR FR 123 115
PT
FT
123
115
M
3、带温度补偿的流量记录、积算
FRQ 116
TE
FRQ
123
116
TE
FY
123
116
4、流量记录控制系统
变送器：FRT-流量记录变送； FIT-流量指示变送； FT-流量变送 检测元件：FE-流量检测 测试点：FP-流量测试点 最终执行元件：FV-流量执行元件
仪表位号的表示方法
1、仪表位号组成 在检测、控制系统中，构成一个回路的每个仪表
（或元件）都应有自己的仪表位号。仪表位号由字母 代号组合和回路编号两部分组成。
带人工复位装置的执行机构 （以电磁执行机构为例）
带远程复位装置的执行机构 （以电磁执行机构为例）
被测变量和仪表功能的字母代号
第一位字母
后继字母
被测变量
修饰词
A
分析
C
电导率
E
电压(电动势)
读出功能 报警
检测元件
输出功能 控制
F
流量
比(分数)
H
手动
I
电流
指示
K 时间、时间程序 变化速率
L
物位
灯
M 水分或湿度 瞬动
FI 17
转子流量计
～ FE
18
M 电磁流量计
FT 21
流量元件和变送器为一体
FE
FC 19
流量控制器
FE 20
旋涡传感器
FE 20
流量喷嘴
其他仪表或功能图形符号2
KI 26
时钟
指示灯
R 复位装置
P 吹气或冲洗装置
I 一般的联锁逻辑
隔膜隔离
控制阀体图形符号、风门图形符号
截止阀
角阀
三通阀
四通阀
球阀
