化工仪表图形符号详解

常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。

一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。

图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。

必要时，检出元件或检出仪表可以用表2所列的图形符号表示。

2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。

仪表连接线图形符号见表1。

表1　仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。

当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。

常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。

一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。

图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。

必要时，检出元件或检出仪表可以用表2所列的图形符号表示。

2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。

仪表连接线图形符号见表1。

表1　仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。

当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a ）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。

当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。

（a ） (b) (c) 图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。

作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边B形，如图1-2-3（b ）所示。

常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》,参照GB2625—81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、 测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号,如图1—2-1（a)所示。

（a ）（b ） 1—2—1 ,可在引线的起点加一个直径为2 mm （b ）所示.必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、 连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS —014为0。

14MPA 的空气源，ES —24DC 为24B 的直流电源。

当通用的仪表信号线为细实线可能造成混淆时,通用信号线符号可在细实线上加斜短划线(斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2—1。

表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈.仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2—2（a)。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示,如图1-2—2（b ）所示。

当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示,见图1—2-2（c ）所示.（a ）（ 图1-2—2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈,外加与圆圈相切细实线方框,如图1-2—3(a ）所示.作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm)的细实线六边形,如图1—2—3(b ）所示。

分散控制系统内部连接的可编程逻辑控制器功能图形符号如图1-2-3（c ）所示，外四边形边长为12mm(或10mm ）。

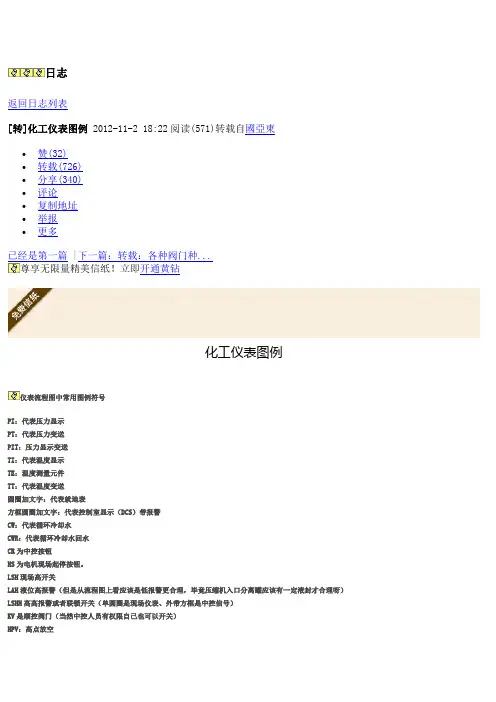

日志返回日志列表[转]化工仪表图例2012-11-2 18:22阅读(571)转载自國亞東∙赞(32)∙转载(726)∙分享(340)∙评论∙复制地址∙举报∙更多已经是第一篇 |下一篇：转载：各种阀门种...尊享无限量精美信纸！立即开通黄钻化工仪表图例仪表流程图中常用图例符号PI：代表压力显示PT：代表压力变送PIT：压力显示变送TI：代表温度显示TE：温度测量元件TT：代表温度变送圆圈加文字：代表就地表方框圆圈加文字：代表控制室显示（DCS）带报警CW：代表循环冷却水CWR：代表循环冷却水回水CR为中控按钮HS为电机现场起停按钮。

LSH现场高开关LAH液位高报警（但是从流程图上看应该是低报警更合理，毕竟压缩机入口分离罐应该有一定液封才合理呀）LSHH高高报警或者联锁开关（单圆圈是现场仪表、外带方框是中控信号）KV是顺控阀门（当然中控人员有权限自己也可以开关）HPV：高点放空LPD：低点排放¡功能，可选用流量或差压变送器及记录仪．①功能标志只表示仪表的功能，不表示仪表的结构．例如，要实现FR（流量记录）②功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符．例如，某液位控制系统中的控制阀，其功能标志应为LV，而不是FV．¡③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。

如在首位字母P、T后面加D，变成PD、TD，分别表示压差．温差．④功能标志的后继字母后面可以附加一个或两个修饰字母，以对其功能进行修饰功能标志PAH，后继字母A后面加H，表示压力的报警为高限报警。

∙赞(32)∙转载(726)∙分享(340)∙评论∙复制地址∙举报∙更多已经是第一篇 |下一篇：转载：各种阀门种...化工专业。

|签名档行走在消逝中，且行且珍惜！主人的热评日志∙转载：各种阀门种类和原理2012-10-20 11:55∙远嫁他乡，多年后你会明白，你失去的是什么2012-10-20 01:13 ∙中国神舟九号载人飞船发射升空2012-06-16 19:33本文最近访客查看最近15位访客↓∙×o永久隐身访问o删除本次记录逐风10:37∙茹我所愿09:28∙__梦、依旧昨天∙我爱吃香蕉昨天∙YEE前天∙顺其自然前天∙自由翱翔前天∙等天冷前天∙评论还没有人发表评论来坐第一个沙发发表评论系统正在进行升级维护中,暂不支持日志评论,敬请谅解!∙∙∙∙∙∙∙∙同时分享这篇文章 | 使用签名档道具发表取消 (可按Ctrl+Enter发表)分享(340)∙分享到空间∙转播到微博更多∙编辑∙删除∙使用该信纸∙字体：大中小∙权限设置∙修改分类∙推荐日志∙设置置顶∙转为私密日志∙举报∙申述日志地址请用Ctrl+C复制后贴给好友。

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a ）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。

当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。

（a ） (b) (c) 图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。

作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边B形，如图1-2-3（b ）所示。

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测与控制系统用文字代号与图形符号》,参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点(包括检出元件)就是由过程设备或管道符号引到仪表圆圈的连接引线的起点,一般无特定的图形符号,如图1-2-1(a)所示。

测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中,当有必要标出测量点在过程设备中的位置时,可在引线的起点加一个直径为2 mm的小圆符号或加虚线,如图1-2-1(b)所示。

必要时,检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表信号线与能源线的符号就是细实线。

当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。

例如AS-014为0、14MPA的空气源,ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时,通用信号线符号可在细实线上加斜短划线(斜短划线与细实线成45度角)。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线(细实线:下同)23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角,下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线(有导向)111213电磁、辐射、热、光、声波等信号线(无导向)内部系统链(软件或数据链)机械链1415二进制电信号二进制气信号或3、仪表图形符号仪表图形符号就是直径为 12mm(或 10mm)的细实线圆圈。

仪表位号的字母或阿拉伯数字较多,圆圈内不能容纳时,可以断开。

如图1-2-2(a)。

处理两个或多个变量,或处理一个变量但有多个功能的复式仪表,可用相切的仪表圆圈表示,如图 1-2-2(b)所示。
