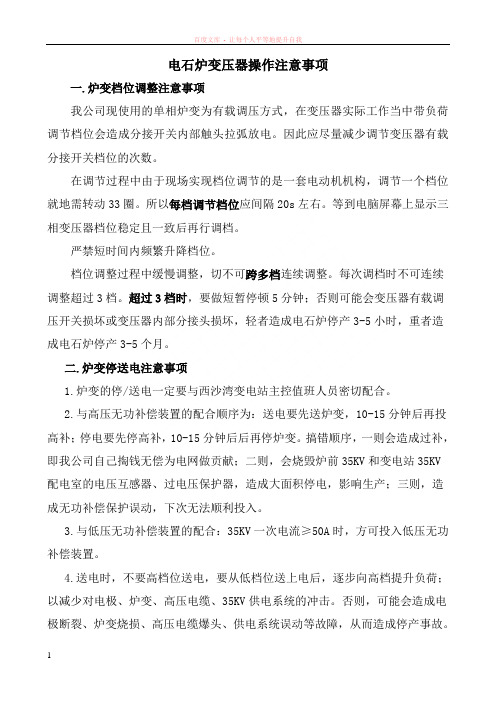

电石炉变压器操作注意事项一.炉变档位调整注意事项我公司现使用的单相炉变为有载调压方式，在变压器实际工作当中带负荷调节档位会造成分接开关内部触头拉弧放电。
因此应尽量减少调节变压器有载分接开关档位的次数。
在调节过程中由于现场实现档位调节的是一套电动机机构，调节一个档位就地需转动33圈。
所以每档调节档位应间隔20s左右。
等到电脑屏幕上显示三相变压器档位稳定且一致后再行调档。
严禁短时间内频繁升降档位。
档位调整过程中缓慢调整，切不可跨多档连续调整。
每次调档时不可连续调整超过3档。
超过3档时，要做短暂停顿5分钟；否则可能会变压器有载调压开关损坏或变压器内部分接头损坏，轻者造成电石炉停产3-5小时，重者造成电石炉停产3-5个月。
二.炉变停送电注意事项1.炉变的停/送电一定要与西沙湾变电站主控值班人员密切配合。
2.与高压无功补偿装置的配合顺序为：送电要先送炉变，10-15分钟后再投高补；停电要先停高补，10-15分钟后后再停炉变。
搞错顺序，一则会造成过补，即我公司自己掏钱无偿为电网做贡献；二则，会烧毁炉前35KV和变电站35KV配电室的电压互感器、过电压保护器，造成大面积停电，影响生产；三则，造成无功补偿保护误动，下次无法顺利投入。
3.与低压无功补偿装置的配合：35KV一次电流≥50A时，方可投入低压无功补偿装置。
4.送电时，不要高档位送电，要从低档位送上电后，逐步向高档提升负荷；以减少对电极、炉变、高压电缆、35KV供电系统的冲击。
否则，可能会造成电极断裂、炉变烧损、高压电缆爆头、供电系统误动等故障，从而造成停产事故。
5．停电时，不要高档位、高负荷停电，要从高档位、高负荷逐步向低档位、低负荷过渡；以减少对电极、炉变、高压电缆、35KV供电系统的冲击。
否则，可能会造成电极断裂、炉变烧损、高压电缆爆头、供电系统误动等故障，从而造成停产事故。
三.炉变负荷调整注意事项1、三相电极工作电流不平衡度调整在±5%以内。
110kv变压器如何调压探讨汇报人：2023-12-14•变压器调压概述•110kv变压器调压方式•110kv变压器调压设备与技术目录•110kv变压器调压操作流程与注意事项•110kv变压器调压效果评估与优化建议01变压器调压概述变压器调压是指通过调整变压器一次侧或二次侧的电压，以改变变压器输出电压的过程。
定义通过调压来满足不同负荷对电压质量的要求，同时保持电力系统的稳定运行。
目的原理：变压器调压的基本原理是利用电磁感应原理，通过改变一次侧或二次侧的线圈匝数，从而改变变压器的变比，进而改变输出电压。
方法有载调压：通过在变压器一次侧或二次侧安装有载分接开关，在不停电的情况下进行调压。
无载调压：通过在变压器一次侧或二次侧安装无载分接开关，在停电的情况下进行调压。
线圈调压：通过改变变压器线圈的匝数进行调压，通常需要停电进行。
02110kv变压器调压方式定义有载调压是指变压器在运行过程中，通过改变分接头位置来调整电压的方式。
特点有载调压可以在不停电的情况下进行，因此对电力系统影响较小。
同时，由于调压范围较广，因此可以灵活地适应电力系统的电压波动。
适用场景适用于对电压稳定性要求较高的场合，如大型工业企业和城市电网等。
无载调压是指变压器在停电状态下进行调压的方式。
定义无载调压操作简单，但需要停电进行，因此对电力系统有一定的影响。
同时，由于调压范围较小，因此适应能力相对较弱。
特点适用于对电压稳定性要求不高的场合，如农村电网和偏远地区等。
适用场景特点复合调压可以充分发挥两种调压方式的优点，提高调压效率和适应性。
同时，由于可以灵活地选择调压方式，因此可以根据实际情况进行优化调整。
定义复合调压是指同时采用有载调压和无载调压两种方式进行调压的方式。
适用场景适用于对电压稳定性要求较高且需要兼顾其他因素的场合，如大型企业和城市电网等。
03110kv变压器调压设备与技术调压设备类型及特点通过有载分接开关在变压器绕组的不同抽头之间进行切换，以达到调压的目的。
变压器有载调压闭锁条件1.引言1.1 概述概述部分的内容可以包括对变压器有载调压闭锁条件的基本概念和重要性进行介绍。
以下是一个示例：在电力系统中，为了适应不同负荷需求，变压器有载调压技术应运而生。
变压器有载调压是指在变压器运行过程中，通过调节变压器的输出电压，以达到满足负荷需求的目的。
有载调压不仅能够提高电力系统的稳定性和可靠性，还能够提高能源利用率，降低能源消耗。
而在变压器有载调压过程中，为了保证系统的安全运行，必须满足一定的闭锁条件。
闭锁条件是指在有载调压过程中，一些必要的保护措施和限制，以确保变压器的性能和安全。
只有在满足闭锁条件的前提下，才能进行有载调压操作，否则将会导致变压器的损坏和系统的不稳定。
变压器有载调压闭锁条件的要点包括但不限于：有载调压前需要检查变压器的接线是否正常，各保护装置是否正常运行，变压器的温度、压力等运行参数是否处于正常范围内；有载调压时需注意电流、电压等运行参数的变化情况，以避免超过变压器的额定值；在调整变压器输出电压时，需要逐步进行，避免过快或过慢引起的电压冲击和系统不稳定。
变压器有载调压闭锁条件的严格遵守对于保护变压器和电力系统的安全运行至关重要。
只有在满足闭锁条件的情况下，合理地进行有载调压操作，才能够保证变压器稳定运行，提高系统的运行效率和可靠性。
因此，对变压器有载调压闭锁条件的认识和掌握具有重要意义，并在实际操作中加以有效应用。
1.2文章结构1.2 文章结构本文将按照以下结构进行阐述变压器有载调压闭锁条件的要点。
第二部分是正文部分，将介绍变压器有载调压的概念和作用，以及变压器有载调压闭锁条件的要点。
在介绍变压器有载调压的概念和作用时，将解释有载调压的定义、作用以及在电力系统中的重要性。
然后，将详细阐述变压器有载调压闭锁条件的要点，包括哪些条件需要满足，为什么要闭锁以及闭锁条件的具体要求。
通过探讨闭锁条件的要点，读者将能够全面了解变压器有载调压闭锁条件的重要性和实际应用。
变压器有载调压开关操作规范
1、有载调压变压器操作时，必须在一次分接变换完成后，方可进行第二次分接变换操作，同时应观察电压和电流等变化情况。
2、每次分接变换操作都应将操作时间、分接位置及累计动作次数等记入主变调压记录本中；对每次投停、试验、维修、缺陷与故障处理，也都应作好记录。
3、变压器有载分接开关的维护，应按照制造厂家的规定进行。
无制造厂规定者可参照以下规定：
运行6-12个月或切换2000-4000次后，应取切换开关箱中的油样作试验。
新投入的分接开关，在运行1-2年后或切换5000次后，应将切换开关吊出检查，此后可按实际情况确定检查周期。
运行中的有载分接开关切换5000-10000次后或绝缘油的击穿电压低于25kV时，应更换切换开关箱的绝缘油。
4、长期不调或长期不用分接位置的有载分接开关，应在有停电机会时，在最高和最低分接间操作一个循环。
以下情况不允许调节变压器有载调压开关:
1、变压器过负荷运行时（特殊情况除外）。
2、有载调压装置的轻瓦斯动作报警时。
3、有载调压装置的油耐压不合格或油标中无油时。
4、调压次数超过规定时。
5、调压装置发生异常时。
6、当负荷大于额定值80%以上时，禁止操作有载调压开关。
10kv有载调压变压器说明书一、产品概述10kv有载调压变压器是一种可以在不停电的情况下，根据实际需求进行电压调节的变压器。
它广泛应用于电力系统、工业生产和科研实验等领域，是保障电力稳定供应的重要设备。
二、使用条件1.电源电压：10kv。
2.环境温度：-20℃至+40℃。
3.相对湿度：≤90%。
4.无腐蚀性气体、无导电尘埃、无剧烈震动。
三、工作原理10kv有载调压变压器通过有载分接开关，在保证不间断供电的情况下，调节一次侧线圈的匝数，从而改变二次侧的电压。
有载分接开关采用过渡电阻限制切换时的电流，以减小对电网的冲击。
四、主要技术参数1.额定容量：根据实际需求选择。
2.额定电压：10kv。
3.额定电流：根据实际需求选择。
4.阻抗电压：≤6%。
5.调压范围：根据实际需求选择。
五、结构特点1.变压器主体采用优质绝缘材料和先进的制造工艺，保证了产品的电气性能和机械强度。
2.有载分接开关采用进口品牌，保证了调节的准确性和稳定性。
3.变压器设有温度保护装置，当温度超过设定值时，会自动切断电源，防止设备损坏。
4.产品外观采用防腐处理，适应各种恶劣环境。
六、安全操作规程1.操作前应检查变压器是否正常，确认无异常声音和气味。
2.操作时应先断开电源，然后进行电压调节。
调节过程中应观察有载分接开关的位置和电压电流的变化，确保调节准确。
3.操作完成后应检查变压器是否工作正常，如有问题应立即停止使用并联系专业人员进行检修。
七、保养与维护1.定期检查变压器是否有异常声音、气味或发热现象。
2.定期清理变压器周围的灰尘和杂物，保持清洁。
3.定期检查变压器油位是否正常，如油位过低应及时补充。
4.定期进行变压器的预防性试验，确保其性能正常。
5.保持设备良好的通风和散热环境，避免过热。
八、常见问题与解决方案1.变压器过热：可能是由于变压器过载、通风不良或线圈故障引起。
解决方案是调整负载、清理通风口或检查并修复线圈。
2.变压器噪声：可能是由于内部零件松动或变压器不平衡引起。
浅谈电力变压器有载调压开关现状及改进介绍了变压器有载调压开关的原理及绝缘下降的原因，和有载调压系统的现状与存在的问题以及变压器有载调压改进的方法。
标签：有载调压绝缘电力变压器一、有载调压变压器工作原理及注意事项根据系统运行情况，有载调压变压器可在带负荷的条件下随时切换分接头开关，为保证电压质量，调压绕组通过并联触头与高压主绕组串联。
可在带负荷的情况下进行分接头的切换。
因为分接开关的分接头数目多、调节范围比较大，采用有载调压变压器时，可以根据最大负荷和最小负荷时分接头电压来分别选择各自合适的分接头，动触头回路接入接触器的工作触头一并放在单独的油箱里。
在调节分接头时，先断开接触器KM1，将可动触头Q1切换到另一分接头上，然后接通KM1。
另一可动触头Q2也采用同样的步骤，移到这个相邻的分接头上，这样进行移动，直到Q1和Q2都接到所选定的分接头位置为止。
当切换过程中Q1、Q2分别接在相邻的两个分接头位置时，电抗器L限制了回路中流过的环流大小。
110kV及以上电压等级变压器的调压绕组放在中性点侧，使调节装置处于较低电位。
这样就能缩小二次电压的变化幅度，甚至改变电压变化的趋势。
由于切换产生的电弧会导致变压器绝缘油劣化，因此分接开关运行一段时间后，应绝缘油进行高压试验已决定否则更换有载调压开关油箱中的绝缘油。
为了防止分接开关在进行切换是过热，烧毁绝缘，应注意连接的可靠，操作机构要保持良好状态，有载分接开关配备的瓦斯保护及防爆装置均应运行正常。
分接开关的切换开关箱应严格密封，不得渗漏。
如发现其油位升高异常或满油位，说明变压器与有载分接开关切换箱窜油。
应保持变压器油位高于分接开关的油位，防止开关箱体油渗入变压器本体。
有载分接开关在操作过程中，要逐级调压，并观察分接位置及电压电流变化，三相变压器分相安装的有载分接开关，不允许分相操作。
应三相同步进行操作，两台有载调压变压器并联运行时，其调压操作应轮流逐级进行。
二、有载调压开关的类型现有有载调压开的改造关分为穿靴式和背包式两种。
—.防止变压器绝缘击穿1、防止水及空气进入变压器(1)变压器在运行中应防止进水受潮，套管顶部将军帽，储油柜顶部，套管升高坐及其连管等处必须良好密封。
必要时应进行检漏试验，如已发现绝缘受潮，应及时采用对应措施。
(2)对大修后旳变压器应按制定阐明书进行真空处理和注油，其真空度抽真空时间，进油速度等均应到达规定。
(3)从储油柜补油或带电滤油时，应先将储油柜旳积水放尽，不得从变压器下部进油，防止水分。
空气或油箱底部杂质进入变压器器身。
(4)当气体继电器发出轻瓦斯动作信号时，应立即检查气体继电器，及时取气样检查，以判明气体成分，同步取油样进行色谱分析及时查明原因并排除。
(5)应定期检查呼吸器旳硅胶与否正常，切实保证畅通。
(6)变压器停运时间超过6个月，在重新投入运行前，应按预试规程规定进行有关试验。
2、防止异物进入变压器。
(1)变压器更换冷却器时，必须用合格绝缘油反复冲洗油管道，冷却器，直至冲洗后旳油试验合格并无异物为止。
如发现异物较多，应深入检查处理。
(2)要防止净油器装置内旳硅胶进入变压器。
应定期检查滤网和更换吸附剂。
(3)加强定期检查油流继电器指示与否正常。
检查油流继电器挡板与否损坏脱落。
3、防止变压器绝缘损伤(1)检修需要更换绝缘件时，应采用符合制造厂规定，检查合格旳材料和部件，并经干燥处理。
(2)变压器运行检修时严禁蹬踩引线和绝缘支架(3)变压器应定期检测其绝缘。
4、防止变压器线圈温度过高，绝缘劣化或烧损(1)当变压器有缺陷或绝缘出现异常时，不得超过规定电流运行，并加强运行监视。
(2)定期检查冷却器旳风扇叶片应平衡，定期维护保证正常运行，对震动大，磨损严重旳风扇电机应进行更换。
(3)变压器过负荷运行应按照GB/T15164-94《油浸式电力变压器负载导则》和DL/T572-95《电力变压器运行规程》执行。
(4)运行中变压器旳热点温度不得超过GB/T15164-94《油浸式电力变压器负载导则》限值和特定限值。
主变压器的有载调压开关操作规程主变压器的有载调压开关是电力系统中重要的电力设备，对保证电网电压稳定和正常供电具有重要作用。
为了保证其安全、可靠、高效的运行，制定规范化的操作规程是必要的。
一、设备准备1. 检查开关、仪表及接线，确保设备正常运行。
2. 对设备进行绝缘试验，保证绝缘性能良好。
3. 清理设备周围环境，确保设备通风良好。
二、开关操作1. 开始操作前，应先在台账上填写好操作记录，并在设备上进行标记。
2. 对开关进行检查，确保开关运行正常，无异常噪音和振动。
3. 在对负载进行切换前，应先调节开关至合适的位置，调节至负载功率为常规功率时不得超过额定电流的85%。
4. 操作人员应先向系统操作中心申请调整负载，并经过授权后方可进行操作。
5. 操作人员应在开关上方的操作台进行操作。
先将手柄扳至断开位置，尤其要注意避免突然断电引起的反向冲击。
6. 等待开关完全断开后，将合适的负载切换过来，切换后等待5~10分钟进行观测，确认负载正常运行。
7. 在确认负载正常运行后，将手柄扳至合闸位置，等待开关完全合上后，等待5~10分钟进行观测，确认负载正常运行。
三、安全措施1. 在进行操作前，应对设备进行检查，确保开关和接线正常运行。
2. 在操作过程中，应注意避免出现操作失误。
下操作时应先将设备与系统断开。
3. 当设备发生故障时，应立即停止操作，并进行排除故障。
4. 操作人员应佩戴防护用品，特别是安全手套，以防电击伤。
5. 操作前，应先向系统操作中心报告。
所有操作应在指定的操作票上填写。
以上为主变压器有载调压开关操作规程，希望能对电力系统运行工作有所帮助。
电气百科：有载调压油浸式变压器调压方法有载调压油浸式变压器调压方法;1.穿靴式改造方法穿靴式主要打开高压配电盘的三相线圈的中性点，连接补偿器的调压线圈，主要与低压侧并联连接补偿油浸式变压器的激磁线圈，实现负荷调整电压。
电压调整使用电压叠加的原理，调压补偿器通过负载调整开关将主变高压侧线圈电压维持在定格电压的范围内。
在这样的电压调整方式中，补偿器只承受中性点或n电平的电压调整2 ou 1，绝缘电平低。
如果油浸式变压器中枢点是大电流接地方式，绝缘水平是35 kV(在40 kV设计制造)，根据驾驶方式能设计更高的绝缘水平。
只要生产一台中性点接开关，改造成本低。
主油浸式变压器的中性点场变换只能在1个工作日以内。
主变检查同时进行的话，检查周期几乎不增加。
穿靴方式适用于超过激磁电压调整范围的电压变动。
也就是说，如果没有激磁调整开关，就无法满足更高或更低齿轮的电压合格要求。
负荷调整油浸式变压器的中性点12%U 1 N的广范围的调整能。
如果没有原来的主变和激磁开关，则调压间隔(无激磁调压范围)上下移动，以满足实际的调压需求，提高主变输出。
同时，根据实际的状况决定电压调整范围，中性点有电压调整油浸式变压器，那个容量构成象表1所示一样地，各种各样的电压等级的油浸式变压器适合压力变动。
我们已经完成了4台主要油浸式变压器改造。
全部改造了。
但是，这种方法需要增加油浸式变压器的占地面积。
线路比较复杂，但从整体改造周期和节约投资的角度来看，是比较经济合理的改造方案。
2.背包式改造方法如果油浸式变压器的无激励磁调压范围能够满足该地区供电压变动的要求，所谓的背包是更经济实用的改造方法。
解除原有的激磁分接开关上的分接导线，取下开关，安装跨连接或直线的有负荷开关，将原有的分接开关拉到有负荷分接开关。
要实现运营商开关，需要检查周期。
实体的修正(核心是打开还是切)以外花费。
核心会被检查。
一边确认同期，一边改造文胸(筒壳)和油箱。
那个改造的关键是完成改造工作，核心体不受潮气的事。
有载调压变压器工作原理注意事项载调压变压器是一种能够对输入电压进行自动调整的电力装置。
它是由变压器和稳压控制器两部分组成的，通过调整控制器的输出信号，来实现对输出电压的稳定调节。
载调压变压器的工作原理和注意事项如下：工作原理：1.输入电压接入变压器的高压侧，通过变压器的变换作用，将输入电压转换为相应的低压。
2.输出电压由稳压控制器进行调节。
稳压控制器通过控制输出电压的反馈回路，对负载电压进行实时监测和调整，使其保持在设定值范围内。
3.当负载电流发生变化时，稳压控制器将根据调节电路的反馈信号，自动调整输出电压的大小，以保持输出电压的稳定。
注意事项：1.载调压变压器应根据实际需要选择适当的容量和参数。
根据负载电流和电压波动范围，选择合适的变压器和稳压控制器，以确保设备的正常工作。
2.在安装和使用时，要注意正确接线，并保证接地可靠。
同时，要合理布置设备，确保通风良好，以防止过热或过载。
3.定期检查载调压变压器的运行情况，包括稳压控制器的工作状态、电压波动情况等。
如发现异常情况，及时处理，避免因故障造成设备和人员安全问题。
4.在选用稳压控制器时，应考虑其可靠性和稳定性。
稳压控制器的质量和性能直接影响到设备的稳定性和工作效果，因此要选择可靠的品牌和型号。
5.根据实际需要，可以选择额外的保护措施，如过流保护、过压保护、温度保护等，以提高设备的安全性和可靠性。
6.运行过程中要注意负载电流的变化情况，尽量保持负载电流的稳定性，避免电流突变造成设备过载或故障。
7.定期进行维护和保养，包括清洁设备表面、检查接线是否松动、定期更换老化的元件等，以保证设备的长期稳定运行。
总结：载调压变压器是一种能够实现对输入电压进行自动调节的电力装置。
其工作原理是通过变压器将输入电压变换成相应的输出电压，并通过稳压控制器对输出电压进行监测和调节，以保持输出电压的稳定。
在使用载调压变压器时，需要注意选择合适的容量和参数、正确接线和接地、确保设备通风良好等，以保证设备的正常运行和人员的安全。
变压器有载调压的原理
变压器有载调压的原理是通过改变入边和出边的线圈数比，来调整变压器的输出电压。
具体来说，当变压器的输出电压需要增加时，可以增加出边的线圈数，而当输出电压需要降低时，则减少出边的线圈数。
这是因为变压器的电压变换比等于出边线圈数与入边线圈数的比值，即：
电压变换比 = 出边线圈数 / 入边线圈数
根据这个公式，可以得出以下结论：
1. 出边线圈数增加，电压变换比增大，输出电压增加。
2. 出边线圈数减少，电压变换比减小，输出电压减小。
因此，通过调整出边线圈数，可以实现对变压器输出电压的调节。
这通常通过在变压器的出边绕线上增加或减少几个匝数来实现。
需要注意的是，进行调压时应保持输入电压恒定，以避免影响电源负载。
除了调整线圈数，还可以通过在变压器的输入线路上增加或减少额外的电感元件来实现调压功能。
这些电感元件可以通过改变线圈的磁感应强度来调整输出电压。
这种方法称为扼流圈法。
总的来说，变压器有载调压的原理是通过改变变压器的线圈数或增加扼流圈等方式来调整变压器的输出电压。
主变压器有载调压开关操作规程主变压器有载调压开关操作规程一、概述主变压器的有载调压任务是实现电压调节，以使正常运行的输电线路或配电系统的负荷能够获得稳定的电力供应。
该操作规程旨在保障主变压器的安全运行，避免运行中发生问题，保持电力系统的可靠性。
二、作业原则1.有载调压操作必须在低负荷或无负荷条件下进行，调压范围按照生产厂家提供的额定值范围进行。
在调压过程中，必须注意变压器中的短路阻抗，防止因过大的调压导致电压崩溃或电流增大导致设备损坏。
2.在现场操作时，必须按照标准程序依次操作，严禁随意变更程序，确保安全可靠。
3.在操作前，必须对关键设备进行检查、清洁和维护，确保设备运行正常。
操作人员必须穿戴防护用具，并经过必要的操作培训和岗前知识考核。
4.操作完成后，必须按照清理程序深入清理现场，保持场地整洁，不得将操作材料、工具随意丢弃。
三、操作流程1.打开变电站前部开关箱门，进行加装操作开关接线，并确认接线牢固可靠。
根据使用情况选择分接开关位置，调节按操作界面要求操作。
2.合上分接开关，打开调压开关箱门。
查看开关箱内的接线是否正确、牢固，操作面板的显示是否正常。
根据实际需求选择调压档位，观察操作面板上的电流、电压等参数指示，确保调节正确。
3.调节完毕后，根据操作程序依次关闭操作开关、分接开关，检查关门是否妥善，确保现场安全。
4.记录操作情况，并将操作记录上报至主变压器管理系统，用于设备运行状态评估。
四、紧急处理1.如在操作过程中发现音响警报和其他异常情况，首先应按紧急处理程序立即停止操作，切勿冒然操作。
2.及时进行故障排除，如无法恢复，应联系设备管理人员进行处理。
3.在紧急情况下需立即断电，但操作人员必须按照断电程序严格操作。
若突发事件未能控制，应及时报警。
必要时引导相关人员进行疏散，并采取必要的安全防护措施。
五、注意事项1.操作人员必须温柔操作，避免在操作过程中出现短路、过压等情况。
2.操作人员必须时刻保持注意力集中，不得在操作过程中分心、玩耍、讲话或接打电话。
变压器有载调压分接开关操作原则的分析摘要：在变电运行工作中，会遇到变压器有载调档的问题，对于不并列的变压器，直接调档就行。
对于并列运行的变压器,如何调档？遵循什么原则？为什么要按照这些原则进行调档？为了解决这个问题，我们先找出变压器有载调压分接开关操作的原则，再通过数学的推导和物理的分析，一步步揭开这样操作的原因。
关键词：有载调压；并列；负载；初级；次级；环流变压器有载调压分接开关操作有以下三大原则：a）禁止在变压器生产厂家规定的负荷和电压水平以上进行主变压器分接头调整操作；b）多台并列运行的变压器，在升压操作时，应先操作负载电流相对较小的一台，再操作负载电流较大的一台，以防止环流过大；降压操作时，顺序相反；c）并列运行的变压器，其调压操作应轮流逐级或同步进行，不得在单台变压器上连续进行两个及以上的分接头变换操作。
首先我们来分析调压原则a，目前电网在运的变压器有载分接开关都安装在变压器的高压侧，这样做的目的：一是在变压器的内部一般高压绕组在外侧，在满足绝缘要求的情况下，抽头引出方便，连接也方便；二是变压器的高压侧电流相对于其它侧，电流要小，对引出线及分接开关导体截面的要求小，有一定的经济性，且容易解决接触不良的问题，能有效防止分接头在切换的过程中的拉弧现象。
变压器在过负荷的情况下，是不能调压的，因为变压器分接开关的过渡电阻在有载调压的过程中会流过变压器的全部负载电流，在负载电流过大的情况下强制调压，有可能会烧毁分接开关的辅助接头。
在电网系统电压超过厂家规定水平的情况下，也不能调压，因为在电压过高的情况下强制调压，会产生拉弧现象。
超过生产厂家规定的负荷和电压水平进行调压，会给变压器的运行带来较大的风险，调压原则a无疑是正确的。
接着我们来分析调压原则b，当变压器并列运行时，初级绕组、次级绕组并列在一起，各个变压器有共同的初级电压和次级电压，各个变压器阻抗压降强制相等，此为并列运行变压器的一个共同特点：即(K为变压器的变比)是相等的，且＝。
4、5#主变压器有载分接开关操作注意事项
有载调压装置的分接开关变换操作，由运行人员根据用户对电压的反应情况，经运行生产厂长同意、并经当值值长下令后进行操作，操作母线电压在允许偏差范围内进行，并按以下要求进行操作：
1、4、5#主变带3000KW负荷以下时允许进行分接变换操作，分接变换操作应由两人进行，在主值
或班长做监护下操作。
2、4、5#发电机满负荷或停机造成母线电压变化较大时，应根据负荷、母线电压情况及时对其电
压进行调整，调整的最佳时机就是发电机的发电量与其母线的供电量相等时做分接变换，变换后再做相应的调整，但电压变换调整不易频繁进行，一般控制在2次/天以下。
3、4、5#主变压器共有7个分接头在低压对应为10.5KV时，高压档位和电压对应如下：
当母线电压低于允许偏差时，可在主变压器操作箱上按“1-N”按钮，使主变压器档位向高档位变换，当母线电压高于允许偏差时，可在主变压器操作箱上按“N-1”按钮进行调整（使主变压器档位向低档位变换），当一次调整不能满足电压要求时，可间隔5分钟后再做第二次调整。
当调整出现不正常情况时，可按“紧急跳转”按钮使其停止操作，并及时汇报相关领导。
4、分接变换操作必须在一个分接变换完成后方可进行第二次分接变换。
操作时应和主控做好联系
观察电压和电流表的指示，不允许出现回零、突跳、无变化等异常现象，分接位置指示器及动作指示器都应有相同变动，任何一处不正常应暂停操作。
5、每次分接变换操作都应将操作时间、分接位置、电压变化情况及累计动作次数由班长负责记录
到有载分接开关分接变换记录本上和运行日志上。
6、分接开关瓦斯继电器在运行中多次分接变换后动作发信，应及时汇报有关人员进行放气，若变
换不频繁而发信频繁，应做好记录，及时汇报并暂停分接变换，待查明原因后再做操作。
7、分接变换操作中发生下列情况时应及时做如下处理并及时汇报领导
1）、操作中发生连动时，应在指示盘上出现第二个分接位置时立即切断操作电源（按“紧急跳转”
按钮），并用手摇装置操作到适当的分接位置。
2）、分接开关发生拒动、误动；电压表和电源表无变化异常；电动机构或传动机械故障；分接位置指示不一致；内部切换异声；过压力保护装置动作；看不见油位或大量喷漏油及危机分接开关和变压器安全运行的其他异常情况时，应禁止或终止操作。
