多功能边压环压试验机规格和测试方法

文件编号XL/GC-QC-003 修改/版次 B 生效日期2011/7/15制定部门品质部编制审批一、测量范围：1. 压力60～3000N。

2. 试样的尺寸：2.1 纸的环压强度的试样尺寸：长152±0.2mm；宽12.7±0.1mm。

2.2 纸板边压强度的试样尺寸：长100±0.5mm；宽25±0.5mm。

2.3 纸板粘合强度的试样尺寸：长80mm；宽25mm。

二、引作标准：GB/T2679.8-1995《纸板环压强度测定法》GB/T6548-1998《瓦楞纸板粘合强度测定方法》GB/T6546-1998《瓦楞纸板边压强度测定法》三、工作的环境要求：1. 电源：AC220V±22V，50Hz，最大电流5A，电源应可靠接地。

2. 工作环境清洁，无强磁场和震动源，工作台平整稳固。

3. 操作使用步骤。

3.1 接通电源显示压力 0N3.2 按“试验选择”键，再按“▲”键选择“测环压强度”、“测粘合强度”、“测边压强度”。

再按“试验选择”键，可选定试验状态。

3.3 按“定量置入”键，再按“▲”键递加和“▲”右边的键移位修改显示值，再按“定量置入”键，置入定量并退出置数状态。

3.4 将一试样放置于下压板的中部并按下“测试”键，仪器自动完成一次测试。

3.5 更换试样，进行下一次测试。

3.6 完成三次测试后反复按“统计”键直到屏幕显示“平均强度指数”即为所文件编号XL/GC-QC-003 修改/版次 B 生效日期2011/7/15 制定部门品质部编制审批测的强度指数值。

2.7 试验完毕，按“提取”可显示当前试验状态的当次试验的各项参数；按“统计”键则显示一组测试数据的各项参数；按“打印”键完成试验统计打印输出。

四、维护保养。

操作者应熟读使用说明书，严格遵守操作规程，并做好以下维护保养：1. 经常的保持仪器清洁，长期不用时应加罩防尘。

2. 仪器出现故障时，应请专业人员检查排除，切勿带病运行。

边压机操作方法
边压机是如何操作的呢？下面与大家一起分享知识：环压边压强度试验机操作方法（一）开机
打开主机电源, 插上显示器电源,使成开机状态,同时选择所需单位
（二）制作试验，选择合适的夹具：
依试件测试需求，选择夹具装置并调整安全行程设定，并量测试件记录截面积等相关资料。

（三）输入试验数据：
1、开启显示系统等配备电源
2、按使用说明完成输入所需资料
3、当输入完成之后，微电脑环压边压强度试验机将处于待机状态
4、准备接受测试值的接收和显示测试值或记取测试资料
（四）放入试样：
将动力联板调整至适宜位置，将试件置入夹具，完成夹持
（五）开始试验：
1、按下操作控制系统的“上升/下降”按钮
2、传动杆运转同时也带动压缩盘向下压
3、根据需要可转动“调速”按钮进行调速，或选择定速(依测试规范选择)执行测试
4、试验进行中，显示系统即接受感测计侦测受力讯号，显示测力值
5、当试件完全被破坏之后，这时显示器将显示出测试结果(力量值)
（六）试验结束之后：
1、记录和打印、储存所需的资料报告
2、关掉显示器电源和主机电源
环压边压强度试验机操作注意事项：
1、荷重设定器为保护感应器,避免过载的装置（注：不要任意调动程序）
2、上升﹑下降的更换
A、须要等马达停止运转之后,才可以进行
B、不要直接更换上升、下降,以免损及马达的寿命
3、测试件必放置于加压盘的中央处，才能保证测试的精度
本文来源于重庆海达汽车检测仪器，转载请注明出处！。

附档6对来料及入库成品物理性能进行严格管制，使其满足客户产品要求。

2．0适用范围：瓦楞纸板、坑纸、原纸及裱坑产品。

3．0 测试条件：温度20ºC-25ºC 湿度50-65%4．0 标准要求：引用GB／Ｔ6543-86 GB／Ｔ6544 -86《瓦楞原纸、纸板、纸箱之国家标准》5．0 操作步骤5.1 环压测试(原纸)5.1.1 选取试样使用芥刀片从待测材料上取尺寸长152±0.2mm,宽12.7±0.1mm的试样.取样时注意待测材料必须无压痕、无伤痕、无皱折，不能有毛边，横、纵向纸纹各取5PCS。

5.1.2选择试样座用厚度仪测试待测试样之厚度，而后选取与之配套的试样座。

然后将其慢慢顺着方向旋置于试样座正中间。

旋置时注意面纸朝外，不能皱折。

5.1.3测试阶段5.1.3.1依实际情况，调节上下限设定钮，设定合适的安全行程（一般为防止上压板下降至撞击下压板或试验夹具，避免损坏荷重元之位置）并固定设定钮。

5.1.3.2 按机座POWER开关，打开电源，接着按测试电源POWER开关，显示频视。

5.1.3.3将待测试样正确放入测试台中心位置，保持水平，按UNIT钮，测试单位为kg指示灯亮。

再按STANDBY钮，频视归零，TEST钮指示灯亮，使仪器进入待测状态。

5.1.3.4按DOWN钮使上压板向下移动，测试开始，频视显示测试状态。

5.1.3.5当试样受压被破坏，机台自动停机，上压板自动向上移动。

PEAK钮指示灯亮，视频显示测试最高值。

拿出试样，记录测试值，重复以上动作测试5次，计算平均值，将结果记录于《测试检验报告》中。

5.1.4STOP钮表示测试过程发生异常时，停止测试。

按FAST钮表示加大上压板下移或上升速度。

5.1.5环压强度计算将测试结果分横、纵向分别取其平均值：9.8F “P”指环压强度牛顿/米(N/M)P= ——“F”指破坏试样所用的力平均值千克(Kg)L “L”指测试试样长度0.152米(M)5.1.6环压指数环压指数等于所测试样环压强度除以实际克重.单位为KN*m/g.5.2边压测试(纸板、坑盒)5.2.1选取试样将待测材料到芥样房割取以坑纹方向为短边100*60mm矩形试样。

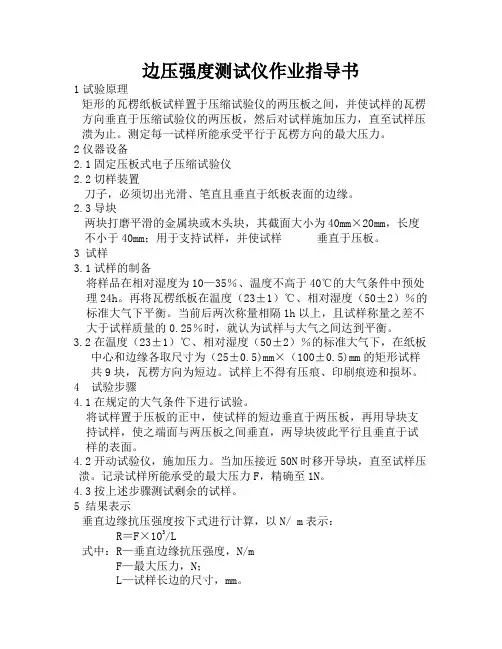

边压强度测试仪作业指导书1试验原理矩形的瓦楞纸板试样置于压缩试验仪的两压板之间，并使试样的瓦楞方向垂直于压缩试验仪的两压板，然后对试样施加压力，直至试样压溃为止。

测定每一试样所能承受平行于瓦楞方向的最大压力。

2仪器设备2.1固定压板式电子压缩试验仪2.2切样装置刀子，必须切出光滑、笔直且垂直于纸板表面的边缘。

2.3导块两块打磨平滑的金属块或木头块，其截面大小为40mm×20mm，长度不小于40mm；用于支持试样，并使试样垂直于压板。

3试样3.1试样的制备将样品在相对湿度为10—35％、温度不高于40℃的大气条件中预处理24h。

再将瓦楞纸板在温度（23±1）℃、相对湿度（50±2）％的标准大气下平衡。

当前后两次称量相隔1h以上，且试样称量之差不大于试样质量的0.25％时，就认为试样与大气之间达到平衡。

3.2在温度（23±1）℃、相对湿度（50±2）％的标准大气下，在纸板中心和边缘各取尺寸为（25±0.5)mm×（100±0.5)mm的矩形试样共9块，瓦楞方向为短边。

试样上不得有压痕、印刷痕迹和损坏。

4 试验步骤4.1在规定的大气条件下进行试验。

将试样置于压板的正中，使试样的短边垂直于两压板，再用导块支持试样，使之端面与两压板之间垂直，两导块彼此平行且垂直于试样的表面。

4.2开动试验仪，施加压力。

当加压接近50N时移开导块，直至试样压溃。

记录试样所能承受的最大压力F，精确至1N。

4.3按上述步骤测试剩余的试样。

5 结果表示垂直边缘抗压强度按下式进行计算，以N/ m表示：R＝F×103/L式中：R—垂直边缘抗压强度，N/mF—最大压力，N；L—试样长边的尺寸，mm。

6试验报告实验最终结果以《纸箱检测报告》发布，并由实验室负责人签字确认。

包括如下内容：a.委托单位、送检日期b.样品种类、规格；c.试验所用的标准；d.试验场所的大气条件；e.所用试验仪的型号和加压速度；f.试验结果的算术平均值；g.其他有助于说明试验结果的资料。
