STM32定时器配置（TIM1、TIM2、TIM3、TIM4、TIM5、TIM8）⾼级定时。
⽂章结构：——> ⼀、定时器基本介绍——> ⼆、普通定时器详细介绍TIM2-TIM5——> 三、定时器代码实例⼀、定时器基本介绍之前有⽤过野⽕的学习板上⾯讲解很详细，所以直接上野⽕官⽅的资料吧，作为学习参考笔记发出来⼆、普通定时器详细介绍TIM2-TIM52.1 时钟来源计数器时钟可以由下列时钟源提供：·内部时钟(CK_INT)·外部时钟模式1：外部输⼊脚(TIx)·外部时钟模式2：外部触发输⼊(ETR)·内部触发输⼊(ITRx)：使⽤⼀个定时器作为另⼀个定时器的预分频器，如可以配置⼀个定时器Timer1⽽作为另⼀个定时器Timer2的预分频器。
由于今天的学习是最基本的定时功能，所以采⽤内部时钟。
TIM2-TIM5的时钟不是直接来⾃于APB1，⽽是来⾃于输⼊为APB1的⼀个倍频器。
这个倍频器的作⽤是：当APB1的预分频系数为1时，这个倍频器不起作⽤，定时器的时钟频率等于APB1的频率（36MHZ）；当APB1的预分频系数为其他数值时（即预分频系数为2、4、8或16），这个倍频器起作⽤，定时器的时钟频率等于APB1的频率的2倍。
{假如APB1预分频为2(变成36MHZ)，则定时器TIM2-5的时钟倍频器起作⽤，将变成2倍的APB1(2x36MHZ)将为72MHZ给定时器提供时钟脉冲。
⼀般APB1和APB2的RCC时钟配置放在初始化函数中例如下⾯的void RCC_Configuration(void)配置函数所⽰，将APB1进⾏2分频，导致TIM2时钟变为72MHZ输⼊。
如果是1分频则会是36MHZ输⼊，如果4分频：CKINT=72MHZ/4x2=36MHZ; 8分频：CKINT=72MHZ/8x2=18MHZ;16分频：CKINT=72MHZ/16x2=9MHZ}1//系统时钟初始化配置2void RCC_Configuration(void)3 {4//定义错误状态变量5 ErrorStatus HSEStartUpStatus;6//将RCC寄存器重新设置为默认值7 RCC_DeInit();8//打开外部⾼速时钟晶振9 RCC_HSEConfig(RCC_HSE_ON);10//等待外部⾼速时钟晶振⼯作11 HSEStartUpStatus = RCC_WaitForHSEStartUp();12if(HSEStartUpStatus == SUCCESS)13 {14//设置AHB时钟(HCLK)为系统时钟15 RCC_HCLKConfig(RCC_SYSCLK_Div1);16//设置⾼速AHB时钟(APB2)为HCLK时钟17 RCC_PCLK2Config(RCC_HCLK_Div1);18 //设置低速AHB时钟(APB1)为HCLK的2分频（TIM2-TIM5输⼊TIMxCLK频率将为72MHZ/2x2=72MHZ输⼊）19 RCC_PCLK1Config(RCC_HCLK_Div2);20//设置FLASH代码延时21 FLASH_SetLatency(FLASH_Latency_2);22//使能预取指缓存23 FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);24//设置PLL时钟，为HSE的9倍频 8MHz * 9 = 72MHz25 RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);26//使能PLL27 RCC_PLLCmd(ENABLE);28//等待PLL准备就绪29while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);30//设置PLL为系统时钟源31 RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);32//判断PLL是否是系统时钟33while(RCC_GetSYSCLKSource() != 0x08);34 }35//允许TIM2的时钟36 RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);37//允许GPIO的时钟38 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);39 }APB1的分频在STM32_SYSTICK的学习笔记中有详细描述。
80c51单片机定时器计数器工作原理80C51单片机是一种常用的微控制器，其定时器/计数器（Timer/Counter）是实现定时和计数功能的重要组件。
以下简要介绍80C51单片机定时器/计数器的工作原理：1. 结构：定时器/计数器由一个16位的加法器构成，可以自动加0xFFFF（即65535）。
定时器/计数器的输入时钟可以来自系统时钟或外部时钟源。
2. 工作模式：定时模式：当定时器/计数器的输入时钟源驱动加法器不断计数时，可以在达到一定时间后产生中断或产生其他操作。
计数模式：当外部事件（如电平变化）发生时，定时器/计数器的输入引脚可以接收信号，使加法器产生一个增量，从而计数外部事件发生的次数。
3. 定时常数：在定时模式下，定时常数（即定时时间）由预分频器和定时器/计数器的初值共同决定。
例如，如果预分频器设置为1，定时器/计数器的初值为X，那么实际的定时时间 = (65535 - X) 预分频系数输入时钟周期。
在计数模式下，定时常数由外部事件发生的时间间隔决定。
4. 溢出和中断：当加法器达到65535（即0xFFFF）时，会产生溢出，并触发中断或其他操作。
中断处理程序可以用于执行特定的任务或重置定时器/计数器的值。
5. 控制寄存器：定时器/计数器的操作可以通过设置相关的控制寄存器来控制，如启动/停止定时器、设置预分频系数等。
6. 应用：定时器/计数器在许多应用中都很有用，如时间延迟、频率测量、事件计数等。
为了充分利用80C51单片机的定时器/计数器功能，通常需要根据实际应用需求配置和控制相应的寄存器，并编写适当的软件来处理定时器和计数器的操作。

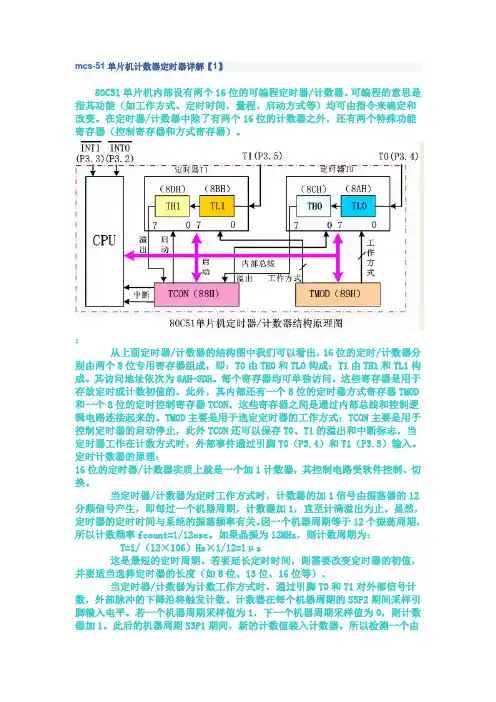

mcs-51单片机计数器定时器详解【1】80C51单片机内部设有两个16位的可编程定时器/计数器。
可编程的意思是指其功能（如工作方式、定时时间、量程、启动方式等）均可由指令来确定和改变。
在定时器/计数器中除了有两个16位的计数器之外，还有两个特殊功能寄存器（控制寄存器和方式寄存器）。
：从上面定时器/计数器的结构图中我们可以看出，16位的定时/计数器分别由两个8位专用寄存器组成，即：T0由TH0和TL0构成；T1由TH1和TL1构成。
其访问地址依次为8AH-8DH。
每个寄存器均可单独访问。
这些寄存器是用于存放定时或计数初值的。
此外，其内部还有一个8位的定时器方式寄存器TMOD和一个8位的定时控制寄存器TCON。
这些寄存器之间是通过内部总线和控制逻辑电路连接起来的。
TMOD主要是用于选定定时器的工作方式；TCON主要是用于控制定时器的启动停止，此外TCON还可以保存T0、T1的溢出和中断标志。
当定时器工作在计数方式时，外部事件通过引脚T0（P3.4）和T1（P3.5）输入。
定时计数器的原理：16位的定时器/计数器实质上就是一个加1计数器，其控制电路受软件控制、切换。
当定时器/计数器为定时工作方式时，计数器的加1信号由振荡器的12分频信号产生，即每过一个机器周期，计数器加1，直至计满溢出为止。
显然，定时器的定时时间与系统的振荡频率有关。
因一个机器周期等于12个振荡周期，所以计数频率fcount=1/12osc。
如果晶振为12MHz，则计数周期为：T=1/（12×106）Hz×1/12=1μs这是最短的定时周期。
若要延长定时时间，则需要改变定时器的初值，并要适当选择定时器的长度（如8位、13位、16位等）。
当定时器/计数器为计数工作方式时，通过引脚T0和T1对外部信号计数，外部脉冲的下降沿将触发计数。
计数器在每个机器周期的S5P2期间采样引脚输入电平。
若一个机器周期采样值为1，下一个机器周期采样值为0，则计数器加1。
51单片机定时计数器的工作原理
51单片机是一种常用的微控制器，它具有多个定时计数器，其中包括定时器0和定时器1。
这些定时计数器是通过内部时
钟源提供的脉冲进行计数的。
定时器0和定时器1是独立的计数器，它们可以用于不同
的应用。
这里我们将主要关注定时器0的工作原理。
定时器0
由一个八位计数器和一个控制寄存器组成。
当定时器0启动时，它会根据时钟源提供的脉冲进行计数，每个脉冲会使计数器的值增加1。
定时器0的计数范围为0-255，即八位二进制数。
通过控制寄存器，我们可以设置定时器0的工作模式、计
数器的初始值以及时钟源的频率。
定时器0可以以不同的方式工作，包括定时模式和计数模式。
在定时模式下，我们可以设置一个初始值，并在每次计数
器增加到该值时产生一个中断。
这样就可以实现精确的定时功能。
定时器0的中断服务程序可以完成各种操作，例如控制其他外设、延时等。
在计数模式下，定时器0将简单地计数外部触发信号的脉
冲次数。
这可以用于测量外部事件的时间间隔或频率。
需要注意的是，定时器0的工作需要通过编程来完成。
我
们可以使用汇编语言或C语言来配置定时器0的寄存器，并
设计相应的中断服务程序。
51单片机定时器的工作原理是通过定时器0和定时器1实
现计数功能。
定时器0可以在定时模式或计数模式下工作，通过设置计数值和时钟源频率，实现精确的定时功能或测量外部
事件的时间间隔或频率。
编程则是必不可少的，通过配置寄存器和编写中断服务程序来实现定时器的工作。
