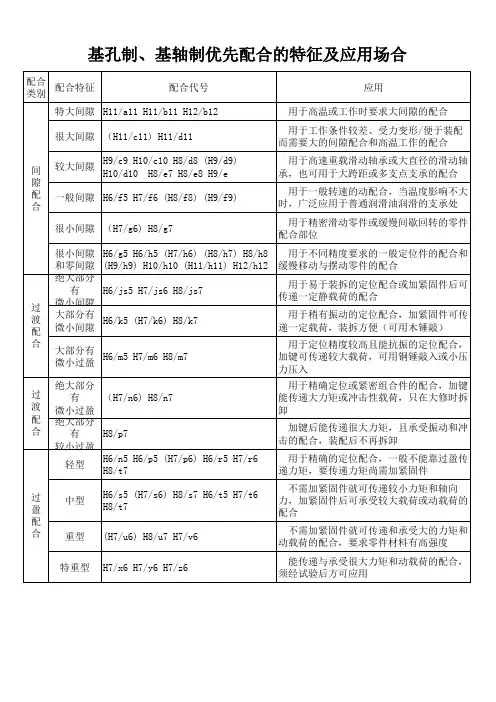

基轴制常用优先配合.ppt

绝大部分
过
有 （H7/n6) H8/n7
渡 微小过盈
配 绝大部分
合
有 H8/p7
较小过盈
轻型
H6/n5 H6/p5 (H7/p6) H6/r5 H7/r6 H8/t7
用于精确定位或紧密组合件的配合，加键 能传递大力矩或冲击性载荷，只在大修时拆 卸
加键后能传递很大力矩，且承受振动和冲 击的配合，装配后不再拆卸
d
适用于松的转动配合，如密封盖、滑轮、空转传送带轮与轴的配合，也适用于大 直径滑动轴承配合及其他重型机械中的一些滑动支承配合；多用IT7-IT11级
间 隙 配
e
适用于要求有明显间隙，易于转动的支承配合，如大跨距支承、多支点支承等配 合；高等级的e轴适用于大的、高速、重载支承；多用IT7-IT9级
合
f
用于精确的定位配合，一般不能靠过盈传 递力矩，要传递力矩尚需加紧固件
过 盈
中型
H6/s5 (H7/s6) H8/s7 H6/t5 H7/t6 H8/t7
不需加紧固件就可传递较小力矩和轴向 力，加紧固件后可承受较大载荷或动载荷的 配合
配
合 重型 (H7/u6) H8/u7 H7/v6
不需加紧固件就可传递和承受大的力矩和 动载荷的配合，要求零件材料有高强度
特重型 H7/x6 H7/y6 H7/z6
能传递与承受很大力矩和动载荷的配合， 须经试验后方可应用
轴的基本偏差选用说明
配合 基本偏差
特征及应用
a、b
可得到特别大的间隙，应用很少
c
可得到很大的间隙，一般适用于缓慢、松弛的动配合，用于工作较差（或农业机 械)、受力变形或为了便于装配，而必须有较大的间隙，也用于热动间隙配合

三、应用
主要用于不重要的，较低精度的非配合尺寸及 以工艺方法可保证的尺寸（铸、模锻）。（简化制 图，节约设计、检验时间，突出重要尺寸）
四、标注
当采用一般公差时，在图样上只注基本 尺寸，不注极限偏差，但应在图样的技术要 求或有关技术文件中，用标准号和公差等级 代号作出总的说明。例如，当选用中等级m 时，则表示为GB/T 1804—m。 ＃如用比一般公差还大的公差，则应在 尺寸后标注相应的极限偏差（如：盲孔深度 尺寸）

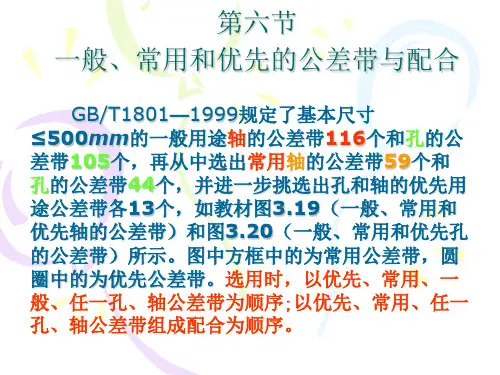

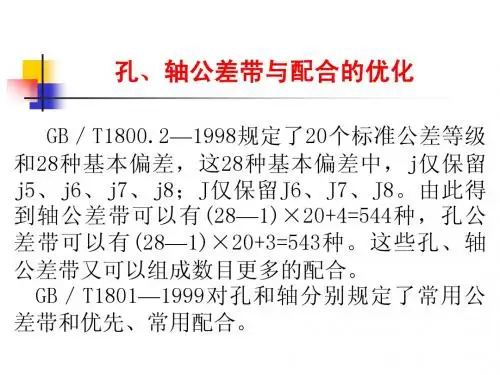

第六节 一般、常用和优先的公差带与配合
GB/T1801—1999规定了基本尺寸 ≤500mm的一般用途轴的公差带116个和孔的公 差带105个，再从中选出常用轴的公差带59个和 孔的公差带44个，并进一步挑选出孔和轴的优先用 途公差带各13个，如教材图3.19（一般、常用和 优先轴的公差带）和图3.20（一般、常用和优先孔 的公差带）所示。图中方框中的为常用公差带，圆 圈中的为优先公差带。选用时，以优先、常用、一 般、任一孔、轴公差带为顺序;以优先、常用、任一 孔、轴公差带组成配合为顺序。
二、一般公差的规定
一般公差规定四个等级：f（精密级）、m （中等级）、c（粗糙级）、v（最粗级）。这4个 公差等级相当于ITl2、ITl4、IT16和IT17。 在基本尺寸0.5～4000mm范围内分为8个 尺寸段。极限偏差均对称分布。具体值见表3.14。 标准同时也对倒圆半径与倒角高度尺寸的极限偏差 的数值作了规定，见教材表3.15。
（GB/T1804－2000）
第七节 一般公差 线性尺寸的未注公差
一、一般公差的定义（线性尺寸的未注公差）
线性尺寸的未注公差（一般公差）是指在车间普通工艺 条件下，机床设备的一般加工能力可保证的公差。在正常维 护和操作情况下，它代表车间的一般的经济加工精度。国家 标准GB/T 1804—2000《一般公差 未注公差的线性和 角度尺寸的公差》等效地采用了国际标准中的有关部分，替 代了GB/T 1804—1992《一般公差 线性尺寸的未注公 差》。 简单地说一般公差就是只标注基本尺寸，未标注公差。 （如：Φ30、100）即通常所说的“自由尺寸”。 一般公差正常情况下，一般不检验。

所有基孔或基轴制的同名的间隙配合的配合性质相同。
结束语
谢谢大家聆听！！！
21
极限与配合国家标准
一.标准公差系列
1．公差等级 为实现互换性和满足各种使用要求，极限 与配合国家标准对形成各种配合的公差带进行了标准化， 形成标准公差和基本偏差两个系列，即公差带大小由标准 公差确定，公差相对于零线的位置由基本偏差确定。公差 带大小和位置二者结合构成了不同的孔、轴公差带；而孔 轴公差带之间不同的相互关系则形成了不同的配合。
本偏差。国标分别规定了28个孔、轴基本偏差代号。 2. 基本偏差数值可由基本偏差代号及基本尺寸，查表确定。
应注意：基本尺寸≤500mm，公差等级≤IT7的P～ZC; ≤IT8的J、K、M、N查表时，要加Δ值。 3. 同名配合
基孔或基轴制中，基本偏差代号相当，孔、轴公差等 级同级或孔比轴低一级的配合称同名配合。
四个精度等级f（精密级）、m（中等级）、c（粗糙 级）、v（最粗级）。这4个公差等级相当于ITl2、ITl4、 IT16、 IT17，在基本尺寸0.5～4000mm范围内分为8个
尺寸段，极限偏差数值对称分布。
极限与配合国家标准
极限与配合国家标准
小结 1. 基本偏差一般为靠近零线的那个上偏差或下偏差作为基
4．孔的基本偏差数值
孔的基本数值是从轴的基本偏差数值换算而来的。 换算前提：同名配合的配合性质不变，即基孔制的配合（如 φ30H8/f8）变成同名基轴制的配合（如φ30f8/h8）时，其 配合性质（极限间隙或极限过盈）不变,孔的基本偏差数值 直接从表中查得。
换算原则：基孔制、基轴制同名配合的配合性质相同。
极限与配合国家标准
5.公差带与配合代号
（1）公差带代号：由基本偏差代号及公差等级代号组成。

要求装拆方便而无相对运动的孔、轴配合，可以 选用由基本偏差h与H组成的最小间隙为零的间隙配合， 如低精度配合H9／h9以及具有一定对中性的高精度配合 H7／h6。
过渡配合的选择 对于既要求对中性，又要求装拆方便的孔、 轴配合，应该选用过渡配合。这时，传递载荷 ( 转矩或轴向力)必须加键或销等连接件。
过盈配合的选择 对于利用过盈来保证固定或传递载荷的孔、轴配合 ，应该选择过盈配合。 不传递载荷而只作定位用的过盈配合，可以选用由 基本偏差r、s(或R、S)组成的配合。 主要由连接件(键、销等)传递载荷的配合，可以选 用小过盈的配合以增加联结的可靠性，如由基本偏差p 、r(或P、R)组成的配合。 利用过盈传递载荷的配合，可以选用由基本偏差t 、u (或T、U)组成的配合。
配合性质及加工成本 过盈配合、过渡配合和间隙较小的间隙配合 中，孔的标准公差等级应不低于8级，轴的标准 公差等级通常不低于7级，如H7／g6。而间隙较 大的间隙配合中，孔、轴的标准公差等级较低(9 级或9级以下)，如H10／d10。
间隙较大的间隙配合中，孔和轴之一由于某种原 因，必须选用较高的标准公差等级，则与它配合的轴或 孔的标准公差等级可以低二三级，以便在满足使用要求 的前提下降低加工成本。 对于特殊重要的配合，若能根据使用要求确定极限间隙 或过盈，则可以用计算法进行精度设计。
若采用基孔制(图3-10a)，则活塞上的两个销孔和连杆 小头孔的公差带相同(H6)，而满足两种不同配合要求的 活塞销要按两种公差带(h5、m5)加工成阶梯轴，这既 不利于加工，又不利于装配(装配时会将连杆小头孔刮 伤)。反之，采用基轴制(图3-10b)，则活塞销按一种公 差带加工，制成光轴，这样活塞销的加工和装配都方便。
标准公差等级的选用 基本原则 在满足使用要求的前提下，尽量选 取低的标准公差等级。（可采用类比法） 各个标准公差等级的应用范围 IT01—ITl用于量块的尺寸公差。 ITl—IT7用于量规的尺寸公差，这些量规 常用于检验1T6—ITl6的孔和轴。 IT2—IT5用于精密配合。
