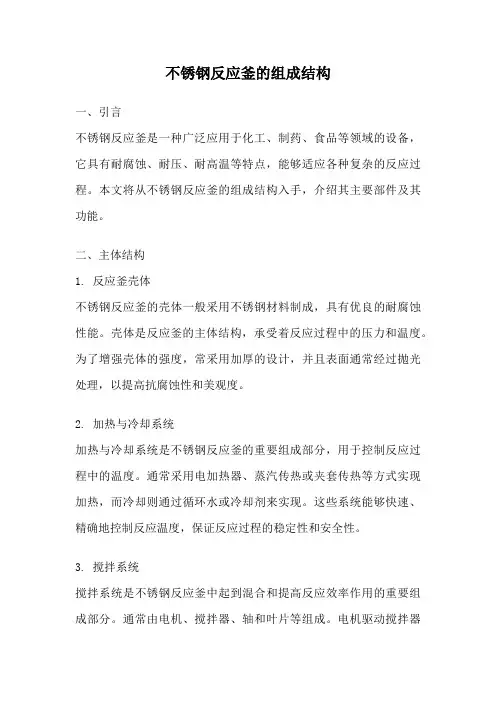

不锈钢反应釜的组成结构一、引言不锈钢反应釜是一种广泛应用于化工、制药、食品等领域的设备，它具有耐腐蚀、耐压、耐高温等特点，能够适应各种复杂的反应过程。
本文将从不锈钢反应釜的组成结构入手，介绍其主要部件及其功能。
二、主体结构1. 反应釜壳体不锈钢反应釜的壳体一般采用不锈钢材料制成，具有优良的耐腐蚀性能。
壳体是反应釜的主体结构，承受着反应过程中的压力和温度。
为了增强壳体的强度，常采用加厚的设计，并且表面通常经过抛光处理，以提高抗腐蚀性和美观度。
2. 加热与冷却系统加热与冷却系统是不锈钢反应釜的重要组成部分，用于控制反应过程中的温度。
通常采用电加热器、蒸汽传热或夹套传热等方式实现加热，而冷却则通过循环水或冷却剂来实现。
这些系统能够快速、精确地控制反应温度，保证反应过程的稳定性和安全性。
3. 搅拌系统搅拌系统是不锈钢反应釜中起到混合和提高反应效率作用的重要组成部分。
通常由电机、搅拌器、轴和叶片等组成。
电机驱动搅拌器旋转，使反应物均匀混合，并提供足够的剪切力以促进反应。
搅拌系统的设计应考虑到反应物的性质和反应条件，以达到最佳的混合效果。
4. 反应物料进出口不锈钢反应釜通常需要与其他设备或管道进行连接，以实现物料的进出。
进出口通常由法兰连接或螺纹连接，以确保密封性和安全性。
进出口的位置和尺寸应根据具体需求进行设计，并且需要考虑到操作的便捷性和安全性。
5. 规管与仪表系统规管与仪表系统用于监测和控制反应过程中的各种参数，如温度、压力、流量等。
通常包括温度计、压力表、流量计、液位计等仪表，以及阀门、管道等设备。
这些系统能够提供实时的反应数据，帮助操作人员进行操作控制和过程优化。
6. 安全设施不锈钢反应釜在设计中还需要考虑到安全因素，配备相应的安全设施。
例如，安全阀用于在过压或过温情况下释放压力，减少设备破裂的风险；压力传感器用于监测反应釜内部的压力变化，及时发现异常情况；温度传感器用于监测反应釜内的温度变化，保证反应过程的安全性。
反应器（反应釜）的结构和工作原理反应器是一种实现反应过程的设备，用于实现液相单相反应过程和液液、气液、液固、气液固等多相反应过程。
器内常设有搅拌（机械搅拌、气流搅拌等）装置。
在高径比较大时，可用多层搅拌桨叶。
在反应过程中物料需加热或冷却时，可在反应器壁处设置夹套，或在器内设置换热面，也可通过外循环进行换热。
第一部分：按操作方式分1、间歇釜式反应器或称间歇釜操作灵活，易于适应不同操作条件和产品品种，适用于小批量、多品种、反应时间较长的产品生产。
间歇釜的缺点是：需有装料和卸料等辅助操作，产品质量也不易稳定。
但有些反应过程，如一些发酵反应和聚合反应，实现连续生产尚有困难，至今还采用间歇釜。
间歇操作反应器系将原料按一定配比一次加入反应器，待反应达到一定要求后，一次卸出物料。
连续操作反应器系连续加入原料，连续排出反应产物。
当操作达到定态时，反应器内任何位置上物料的组成、温度等状态参数不随时间而变化。
半连续操作反应器也称为半间歇操作反应器，介于上述两者之间，通常是将一种反应物一次加入，然后连续加入另一种反应物。
反应达到一定要求后，停止操作并卸出物料。
间歇反应器的优点是设备简单，同一设备可用于生产多种产品，尤其适合于医药、染料等工业部门小批量、多品种的生产。
另外，间歇反应器中不存在物料的返混，对大多数反应有利。
缺点是需要装卸料、清洗等辅助工序，产品质量不易稳定。
2、连续釜式反应器,或称连续釜可避免间歇釜的缺点，但搅拌作用会造成釜内流体的返混。
在搅拌剧烈、液体粘度较低或平均停留时间较长的场合，釜内物料流型可视作全混流，反应釜相应地称作全混釜。
在要求转化率高或有串联副反应的场合，釜式反应器中的返混现象是不利因素。
此时可采用多釜串联反应器,以减小返混的不利影响，并可分釜控制反应条件。
大规模生产应尽可能采用连续反应器。
连续反应器的优点是产品质量稳定，易于操作控制。
其缺点是连续反应器中都存在程度不同的返混，这对大多数反应皆为不利因素，应通过反应器合理选型和结构设计加以抑制。
反应釜的结构和原理基础常识反应釜是一种用于进行化学反应的设备，它具有不同的结构和原理基础。
下面是对反应釜的结构和原理进行详细介绍：1.反应釜的结构：反应釜通常由容器、加热系统、搅拌系统、传感器、出料系统和控制系统等几个主要部分组成。
-容器：反应釜的容器通常是由高温、高压和耐腐蚀的材料制成，如不锈钢等。
这样可以确保在化学反应过程中釜内没有任何材料溶解或者烧损。
-加热系统：反应釜的加热系统通常由加热器、热交换器和温度控制器等组成。
它们的作用是提供所需的热量，并通过调控温度实现反应过程的控制。
-搅拌系统：反应釜的搅拌系统由电机、搅拌桨和传动装置等组成。
它的作用是将反应物混合均匀，提高反应效率。
-传感器：反应釜通常配备了温度、压力、液位和pH值等传感器，以实时监测反应过程中的各种参数，并将其传递给控制系统。
-出料系统：反应釜的出料系统用于将反应产物从釜内排出，并通过阀门或管道送至下一步工艺。
-控制系统：反应釜的控制系统由计算机、仪表和自动控制装置等组成。
它的作用是实现对温度、压力、搅拌速度等参数的在线监测和调节，确保反应过程的安全和稳定。
2.反应釜的原理基础：反应釜的原理基础主要包括热力学和动力学两个方面。
-热力学：热力学是研究能量转化和物质转化的科学。
在反应釜中，热力学的应用主要体现在反应过程中的能量变化和反应热的释放。
通过测量和控制反应物的热力学参数，如反应热、焓变等，可以预测和控制反应过程的热量变化，保证反应的安全进行。
-动力学：动力学是研究物质在反应过程中速度和机理的科学。
在反应釜中，动力学的应用主要体现在反应速率的控制上。
通过调节搅拌速度、温度、物质浓度等因素，可以改变反应速率，从而达到控制反应过程的目的。
在实际应用中，反应釜还常常结合其他工艺设备，如冷却系统、分离系统等，以实现对反应过程的完整控制和监测。
此外，反应釜还可以根据不同的反应要求进行结构和功能的定制，以适应不同的反应需求。
总结起来，反应釜是一种用于进行化学反应的设备，它具有复杂的结构和基础原理。
反应釜的安全知识反应釜是一种用于化学反应的设备，主要用于合成、催化、溶剂回收等工艺过程。
由于反应釜在操作中可能涉及高温、高压、腐蚀性物质等危险因素，因此了解反应釜的安全知识对工作人员至关重要。
本文将介绍反应釜的基本结构与工作原理，并重点强调操作过程中的安全措施与注意事项。
一、反应釜的基本结构与工作原理1. 反应釜的结构反应釜是由釜体、锥形盖、传动装置、加热与冷却器等组成。
釜体一般由不锈钢制成，具有耐温、耐压和耐腐蚀的特性。
锥形盖上设有观察口、进料口、温度、压力传感器等装置，可方便观察反应过程并进行操作控制。
2. 反应釜的工作原理反应釜内的化学反应是通过控制温度、压力和搅拌速度等条件实现的。
工作过程中，反应物与催化剂或溶剂在反应釜中进行混合与反应，通过加热器和冷却器来控制反应的温度，通过搅拌器来实现反应物的充分混合。
二、反应釜操作的安全措施与注意事项1. 选择适当的反应釜在进行化学反应时，应根据反应物性质、反应条件和工作规模等因素选择适当的反应釜。
确保釜体和密封装置具有足够的耐压和耐腐蚀性能，以避免因设备不适配而引发的事故风险。
2. 正确佩戴个人防护装备在操作反应釜时，工作人员应佩戴适当的个人防护装备，包括安全眼镜、化学防护手套、防护服和安全鞋等，以防止化学物质对人体的伤害。
3. 注意反应釜的使用条件在操作过程中，应按照反应釜的使用条件进行操作。
特别是对于高温、高压反应，必须严格控制温度和压力，并定期检查和维护加热、冷却和搅拌装置的功能，确保其正常工作。
4. 避免反应物的混溅与过热在加入反应物时，应缓慢而均匀地加入，避免发生剧烈的混溅反应。
同时，应注意控制反应釜的温度，避免过热引发危险事故。
5. 合理安排工作步骤在进行化学反应时，应合理安排工作步骤，严格按照操作规程进行。
避免操作人员疏忽大意，导致事故的发生。
6. 加强应急预案的制定与培训针对反应釜操作中可能发生的事故，应制定相应的应急预案，并对工作人员进行培训。
反应釜工作原理反应釜是一种广泛应用于化学工业中的设备，主要用于进行化学反应、合成和加热等过程。
它采用特殊的设计和结构，以确保反应过程的安全、高效和可控性。
本文将介绍反应釜的工作原理及其应用。
一、反应釜的基本结构反应釜通常由釜体、搅拌器、加热系统、冷却系统、气体进出口、温度、压力传感器等组成。
1. 釜体：釜体是反应釜的主体部分，由耐腐蚀的材料制成，如不锈钢、玻璃钢等。
釜体内部通常有涂层或搅拌器，以增强反应的均匀性和效率。
2. 搅拌器：搅拌器用于搅拌反应物，使其充分混合，并加快反应速率。
常见的搅拌器类型包括锚式搅拌器、桨叶搅拌器和螺旋搅拌器等。
3. 加热系统：加热系统通常采用电加热、蒸汽加热或导热油加热等方式，以提供反应所需的温度条件。
加热系统的设计需考虑温度的均匀性和安全性。
4. 冷却系统：冷却系统通过外部循环冷却介质（如冷水或冷却剂）来控制反应温度。
冷却系统的设计需考虑冷却效率和安全性。
5. 气体进出口：一些反应需要通过引入或排出气体来调节反应环境。
通常，反应釜配备了气体进出口和相应的控制系统。
6. 温度、压力传感器：温度和压力传感器用于监测反应釜内的温度和压力变化，以确保反应过程的稳定和安全。
二、反应釜的工作原理反应釜的工作原理基于化学反应的热力学和动力学原理。
在反应釜中，反应物与催化剂（如果需要）在适当的温度和压力条件下进行反应。
搅拌器的运转使反应物充分混合，提高反应速率。
反应过程中，釜体的加热系统提供所需的温度，使反应物达到活化能，并促进反应发生。
冷却系统可以通过控制冷却介质的流动和温度来调节反应温度，避免反应物过热。
气体进出口可以用于调节反应釜内的气氛和压力。
温度、压力传感器监测反应釜内的温度和压力变化。
通过与控制系统的连接，可以实现对反应过程的实时监测和控制。
三、反应釜的应用反应釜广泛应用于化学、制药、食品、冶金等工业领域。
它们可用于以下过程：1. 化学反应：反应釜可用于合成化学反应、聚合反应、酯化反应等。
实验室反应釜的原理结构介绍实验室反应釜是一种广泛应用于化学、医药、食品、新材料等领域的精密设备，主要用于合成、反应、催化、蒸发、浓缩、晶化等实验室工作。
下面我们将对实验室反应釜的原理和结构进行介绍。
一、反应釜的原理实验室反应釜通过在釜内加热、搅拌和灌注反应物，使反应物在一定的温度、压力下发生化学反应，从而得到想要的产物。
由于实验室反应釜的精密程度较高，因此反应速度较快，产物得率也较高，同时还能控制反应釜内的温度、压力、搅拌速度等参数以实现对反应过程的精确控制。
二、反应釜的结构实验室反应釜通常由釜体、釜盖、加热器、搅拌器、冷却器、温度传感器、压力表、进气口、排气口等几部分构成。
1. 釜体釜体通常由高强度、耐腐蚀性能好的不锈钢材料制成，内表面经过抛光处理，使反应过程中的介质不附着于容器内壁，而且便于清洁。
外表面经过喷漆处理，使设备色泽鲜亮、美观大方。
2. 釜盖釜盖是反应釜的主要部分之一，它能够紧密地封闭反应釜，避免反应过程中挥发物质的逸出和外界污染的进入，同时还可以进行釜内搅拌、料液加料、进气排气等操作。
釜盖上通常还配有视窗、灭火器等安全装置。
3. 加热器加热器是实验室反应釜的主要加热部件，通过加热器对反应釜进行逐步加温，使釜内的反应体系逐渐升温，从而引发反应。
4. 搅拌器搅拌器是实验室反应釜的核心部件。
它主要起到搅拌反应物、加速反应速率的作用，从而提高反应效率。
搅拌器种类繁多，有框式搅拌器、大角度搅拌器、半螺旋搅拌器等多种类型。
5. 冷却器冷却器通常由冷却水冷却管和外壳组成，可以通过对反应釜内液体进行冷却，从而实现相对较低的温度下反应的进行。
6. 温度传感器温度传感器是一个用于测量实验室反应釜的温度的装置。
它通常位于反应釜内部，可实时检测反应釜内部的温度，并通过接口连接计算机，以实现实时监测和精确的温度调节。
7. 压力表压力表是用于检测反应釜内压力的装置。
它实时监测反应体系中的压力，并提供正确的实时数据，以帮助科学家进行精确的反应控制。

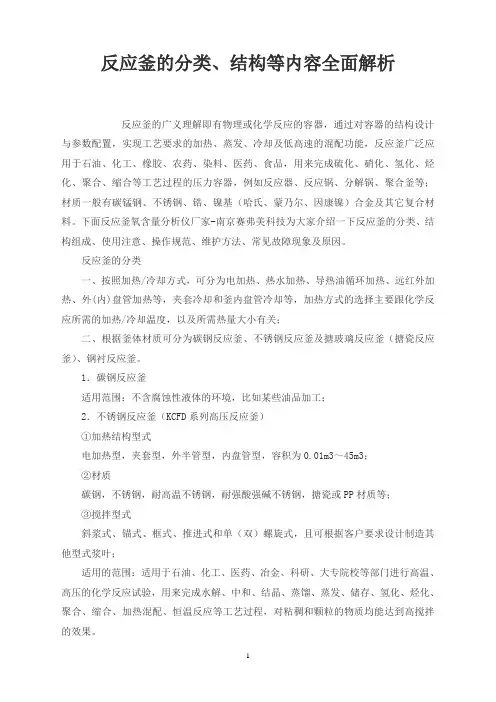

反应釜的分类、结构等内容全面解析反应釜的广义理解即有物理或化学反应的容器，通过对容器的结构设计与参数配置，实现工艺要求的加热、蒸发、冷却及低高速的混配功能，反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品，用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器，例如反应器、反应锅、分解锅、聚合釜等；材质一般有碳锰钢、不锈钢、锆、镍基（哈氏、蒙乃尔、因康镍）合金及其它复合材料。
下面反应釜氧含量分析仪厂家-南京赛弗美科技为大家介绍一下反应釜的分类、结构组成、使用注意、操作规范、维护方法、常见故障现象及原因。
反应釜的分类一、按照加热/冷却方式，可分为电加热、热水加热、导热油循环加热、远红外加热、外(内)盘管加热等，夹套冷却和釜内盘管冷却等，加热方式的选择主要跟化学反应所需的加热/冷却温度，以及所需热量大小有关；二、根据釜体材质可分为碳钢反应釜、不锈钢反应釜及搪玻璃反应釜（搪瓷反应釜）、钢衬反应釜。
1．碳钢反应釜适用范围：不含腐蚀性液体的环境，比如某些油品加工；2．不锈钢反应釜（KCFD系列高压反应釜）①加热结构型式电加热型，夹套型，外半管型，内盘管型，容积为0.01m3～45m3；②材质碳钢，不锈钢，耐高温不锈钢，耐强酸强碱不锈钢，搪瓷或PP材质等；③搅拌型式斜浆式、锚式、框式、推进式和单（双）螺旋式，且可根据客户要求设计制造其他型式浆叶；适用的范围：适用于石油、化工、医药、冶金、科研、大专院校等部门进行高温、高压的化学反应试验，用来完成水解、中和、结晶、蒸馏、蒸发、储存、氢化、烃化、聚合、缩合、加热混配、恒温反应等工艺过程，对粘稠和颗粒的物质均能达到高搅拌的效果。
3、搪玻璃反应釜适用的范围：广泛的应用在石油、化工、食品、医药、农药、科研等行业；4、钢衬PE反应釜适用的范围：适用酸、碱、盐及大部分醇类，适用液态的食品以及及药品的提炼，是衬胶、玻璃钢、不锈钢、钛钢、搪瓷、塑焊板的理想换代品；5、钢衬ETFE反应釜适用的范围：防腐性能极其优良，能抗各种浓度的酸、碱、盐、强氧化剂、有机化合物及其它所有强腐蚀性化学介质；三、按照工作时内压可分为常压反应釜、正压反应釜，负压反应釜；四、按照搅拌形式，可分为桨叶式、锚桨式、框式、螺带式、涡轮式、分散盘式、组合式等；五、按照传热结构，可分为夹套式、外半管式、内盘管式及组合式。
反应釜结构组成反应釜是一种广泛应用于化学、制药、食品等工业领域的设备，它具有特殊的结构组成。
本文将从反应釜的结构组成入手，介绍反应釜的主要部件和功能。
一、反应釜的主要部件1.壳体：反应釜的外部结构，通常由钢材制成，具有足够的强度和耐腐蚀性能，用于承受内部反应的压力和温度。
2.内胆：反应釜的内部结构，通常由耐腐蚀性能较好的材料制成，如不锈钢。
内胆可防止反应物与壳体接触，从而减少壳体的腐蚀和磨损。
3.搅拌装置：用于搅拌反应物，促进反应的进行。
搅拌装置通常由电机、搅拌轴和搅拌叶片组成，可以根据反应需要调节转速和搅拌方式。
4.加热/冷却装置：用于控制反应釜的温度。
加热装置通常是通过在反应釜底部或壁面设置加热器，向反应物提供热量。
冷却装置通常是通过在反应釜壁面或内胆中设置冷却介质，吸收反应释放的热量。
5.进料口和出料口：用于向反应釜中加入反应物和取出产物。
进料口通常位于反应釜顶部，出料口通常位于反应釜底部，并配有阀门控制流量。
6.控制系统：用于监测和控制反应釜的温度、压力、搅拌速度等参数。
控制系统通常由传感器、仪表和自动控制设备组成。
二、反应釜的功能1.承压反应：反应釜能够承受一定的压力，适用于高压条件下的化学反应。
通过调节进料口和出料口的阀门，可以控制反应釜内的压力，确保反应的安全进行。
2.控温反应：反应釜配有加热/冷却装置，可以根据反应需要加热或冷却反应物，控制反应釜的温度。
温度是化学反应速率的重要因素，通过控制温度可以调节反应速率和产物的品质。
3.搅拌混合：反应釜的搅拌装置可以将反应物均匀混合，提高反应物之间的接触面积，加快反应速率。
搅拌还可以防止反应物的沉淀，保持反应物的均匀性。
4.溶解混合：反应釜可以通过搅拌将固体物质溶解于液体中，实现溶解混合反应。
溶解混合反应常用于药物合成、颜料制备等工艺中。
5.反应物的添加和产物的收集：通过进料口向反应釜中加入反应物，通过出料口取出反应产物。
进料口和出料口的设计合理与否直接影响到反应的操作性和效率。
反应釜的基础知识反应釜是一种用于进行化学反应的设备，通常被用于制药、化工、食品等行业。
本文将介绍反应釜的基础知识，包括反应釜的类型、结构和工作原理。
反应釜的分类反应釜可以按照多种方式进行分类，其中最常见的分类方式是按照釜内压力的不同而分类，具体如下：1.常压反应釜2.高压反应釜3.真空反应釜常压反应釜的最大工作压力通常不超过常压下的大气压（1 atm），而高压反应釜的最大工作压力可达到几十兆帕。
真空反应釜则是在釜内施加真空，与常压反应釜的区别在于，它可以用于处理易挥发、易氧化、易分解或敏感的化学物质。
反应釜的结构反应釜主要由3个部分组成：釜体、搅拌器和加热/冷却系统。
1.釜体：釜体一般由与反应介质兼容的材料制成，如不锈钢、玻璃钢、碳钢等。
釜体的形状可以是圆形、椭圆形、方形或矩形，具体形状取决于其应用场合。
釜体的底部通常有一个底阀门，用于排放废料或收集反应产物。
2.搅拌器：搅拌器驱动器和搅拌桨是反应釜中最重要的部件之一。
搅拌器可将反应物混合，促进化学反应的进行。
搅拌器驱动器通常由电动机带动，搅拌桨则通过搅拌器驱动器连接至电动机。
搅拌器的结构和形状取决于其应用场合，可采用框架式、锚式或涡轮式等。
3.加热/冷却系统：加热/冷却系统用于调节反应釜的温度。
通常，加热系统采用蒸汽、燃气或电加热方式，而冷却系统则采用循环水制冷或制冷剂制冷方式。
加热/冷却系统的种类取决于应用场合和工作压力的大小。
反应釜的工作原理反应釜按照工作原理可以分为批次式反应釜和连续式反应釜两种。
1.批次式反应釜：批次式反应釜是一种最常见的反应釜，其工作原理非常简单。
首先将反应物加入反应釜，然后启动搅拌器和加热系统，控制温度和压力，使反应物进行化学反应。
反应结束后，将反应产物排放或收集。
2.连续式反应釜：连续式反应釜可以实现连续上料、连续反应和连续出料，从而提高生产效率和产品品质。
它通常由多个反应单元组成，每个反应单元之间都有隔板隔开，并且每个单元都有自己的加热/冷却系统。
反应釜的结构组成及各零部件作用
反应釜主要由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等组成。
釜体是反应釜的主要部分，通常是一个圆柱形的容器，用于容纳反应物料和进行化学反应。
釜盖是反应釜的顶部，用于封闭釜体，防止物料泄漏和外界杂质进入釜内。
夹套是釜体外部的一个环形空间，用于通入加热或冷却介质，以控制釜内的温度。
搅拌器是反应釜内的一种机械装置，用于搅拌反应物料，使其混合均匀，加快反应速度。
传动装置是将电动机的动力传递给搅拌器的装置，通常由减速器、联轴器等组成。
轴封装置是用于防止釜内物料泄漏的装置，通常采用机械密封或填料密封等方式。
支承是用于支撑釜体和釜盖的装置，通常采用支座或支架等形式。
以上是反应釜的主要结构组成和各零部件的作用，不同类型和规格的反应釜可能会有所不同。
一）反应釜1、结构反应釜由釜盖、筒体与筒底组成，在釜盖上安装传动和密封装置，以连接搅拌装置，设有人孔、视镜、温度计孔、取样装置和各种接管、阀门等，釜内、釜外装配传热用的盘管，釜底有出料阀和分水装置。
２、装料系数反应釜的装料容积与全容积之比，称为装料系数，根据物料性质和反应情况，反应釜应有不同的装料系数，如在反应过程中呈现多泡沫或沸腾状态时装料系数只能达到0.65，泡沫不多、旋涡不大时可达0.7～0.75，一般不超过0.8，也就是说,总容量为12m3的反应釜，其装料量通常为8m3左右。
3、反应釜的传热一般用热油对反应釜加热，釜体外部用的是平滑夹套或螺旋盘管夹套，釜内用浸入式热交换盘管（也叫蛇管），为了增加传热效果，有的设备增加了传热挡板。
釜内装料一定要超过釜外夹套及釜内蛇管的高度，以免“干烧”造成物料出现过热及结焦现象。
4、搅拌搅拌的作用有两个，一个是使各参与反应的物料得到充分混合、分散、溶解，加速反应速度和脱水的速度，另一个加快传热速度，并避免靠近加热面的物料过热。
提高生产效率和产品质量。
5、分水装置安装在釜底的分水装置与分水器不同，主要由视镜，开关阀门和接管组成。
它的用途是将反应釜内绝大部分的水和杂质排走，从而提高树脂的质量，减少能量的损耗。
6、分水器也称为油水分离器，它的作用是经冷凝器冷凝下来的溶剂与水的混合物液体进行分离，上部是溶剂（比重小于水）要回收，经U型回流管返回反应釜，下部的水及时放掉。
分水器操作虽然比较简单，但要注意以下几点：（1）当釜内处于反应阶段时，要打开连通阀，防止釜内有压力时无法回流。
（2）在用真空投料或出料时必须关闭回流阀和放空阀，以免将分水器中的溶剂和水抽入反应釜内。
（3）排水要及时、准确，既要避免排水不及时造成分水器未起到分水作用，又要避免将溶剂当成水排出造成浪费和污染。
7、导热油循环泵热油系统的导热油要进行强制循环，由油泵提供动力，树脂生产车间使用的是RY型风冷式热油泵，与水冷式相比较，由于不用水，就避免了冷却水漏入导热油系统，另外它使用的是石墨轴承，不存在轴封泄漏问题，噪音也小。
1水加热反应釜当对温度要求不高时，可采用这种加热方式。
其加热系统有敞开式和密闭式两种。
敞开式较简单，它由循环泵、水槽、管道及控制阀门的调节器组成。
当采用高压水时，设备机械强度要求高，反应釜外表面焊上蛇管，蛇管与釜壁有间隙，使热阻增加，传热效果降低。
2蒸汽加热反应釜加热温度在100℃以下时，可用一个大气压以下的蒸汽来加热；当加热范围是100-180℃时，用饱和蒸汽；当温度更高时，可采用高压过热蒸汽。
3其他介质加热的反应釜若工艺要求必须在高温下操作，或欲避免采用高压的加热系统时，可用其它介质来代替水和蒸汽，如矿物油(275-300℃)、联苯醚混合剂(沸点258℃)、熔盐(140-540℃)、液态铅(熔点327℃)等。
4电加热反应釜将电阻丝缠绕在反应釜筒体的绝缘层上，或安装在离反应釜若干距离的特设绝缘体上，便可用电来加热反应。
前三种方法获得高温均需在釜体上增设夹套，由于温度变化的幅度大，使釜的夹套及壳体承受温度变化而产生温差压力。
采用电加热时，设备较轻便简单，温度较易调节，而且不用泵、炉子、烟囱等设施，开动也非常简单，危险性不高，成本费用较低，但操作费用较其它加热方法高，热效率在85%以下，因此适用于加热温度在400℃以下和电能价格较低的地方。
5碳钢反应釜适用于不含腐蚀性液体的环境，比如某些油品的加工。
6不锈钢反应釜具有优良的机械性能，可承受较高的工作压力，也可承受块状固体物料中料时的冲击。
耐热性能好，工作温度范围广（-196—600℃），在较高温度下不会氧气起皮，可用于直接明火加热。
具有较高的耐磨腐蚀性能。
传热效果好，升温和降温速度快。
具有优良的加工性能，可按不同的工艺要求，制成各种不同形状结构的反应釜，还可以打磨抛光。
7搪玻璃反应釜是将含高二氧化硅的玻璃，衬在钢制容器的内表面，经高温灼烧而牢固地密着于金属表面上成为复合材料制品。
因此搪玻璃反应釜具有玻璃的稳定性和金属强度的双重优点，是一种优良的耐腐蚀设备。
反应釜结构原理1. 反应釜的基本结构反应釜主要由釜体、搅拌器、传热装置、密封装置、进出料口和附件等组成。
（1）釜体：反应釜的主体部分，通常由不锈钢、碳钢等材料制成，外观多为圆筒形，上部设有进出物料的口和支撑反应釜的支架。
（2）搅拌器：反应釜内壁设置有搅拌器，在反应过程中可以起到混合反应物的作用，加快反应速度和产物的生成。
（3）传热装置：反应釜内设置有传热装置，通常为夹套、螺旋管或卷管等形式。
传热装置可以加热反应物、冷却加热的反应液以及产生的废气等，以保持反应物在一定温度下的稳定性。
（4）密封装置：反应釜的进出料口和传热装置都需要经过密封处理，防止反应体系中的杂质进入釜内或者反应产物泄露出去。
（5）进出料口：反应釜设置有进出料口，可根据不同的生产需求，进行灵活的调整和配置。
（6）附件：反应釜还包括一些必要的附件，如压力表、温度计、流量计等，用于监测反应状态、调节反应条件和确保反应安全。
2. 反应釜的储存结构反应釜的储存结构是指在反应釜工作过程中，反应釜内的物质状态的变化。
反应釜的储存结构通常可以分为两种形式：（1）均相反应：均相反应指反应物在反应釜内呈现长时间的均一状态，如液相反应或气相反应等。
均相反应的反应条件和产品回收都较为简单，操作相对便捷，但容易出现反应副产物和分解产物，需要对反应条件进行精确控制和维护。
（2）不均相反应：不均相反应指反应物在反应釜内呈现不同状态的状态，如液气相或固液相反应等，这种结构需要考虑反应器的堵塞、反应速率等因素。
虽然不均相反应具有较高的选择性和效率，但产品回收的过程通常需要较多的步骤和设备，操作难度较大。
3. 反应釜的热传递方式反应釜在反应过程中，需要通过传热的方式将产生的热能转化为反应体系的动能，保持反应物在恰当的温度下进行化学变化。
反应釜的热传递方式主要分为以下几种：（1）对流传热：对流传热是反应物中流体在空间内的流动和传递，实现反应器内部的温度平衡。
对流传热需要考虑反应物的流体性质、传动方式和反应体系的容积等因素。
反应釜结构一、引言反应釜是化学工业中常用的设备，用于进行化学反应、混合、加热、冷却等工艺操作。
其结构设计与制造质量直接关系到生产效率和产品质量。
本文将详细介绍反应釜的结构，包括材料选择、外壳结构、内胆结构等方面。
二、材料选择1. 外壳材料：外壳通常采用不锈钢或碳钢制造，其中不锈钢具有良好的耐腐蚀性和美观性，但成本较高；碳钢则成本较低但易受腐蚀。
2. 内胆材料：内胆通常采用玻璃钢或不锈钢制造，其中玻璃钢具有优异的耐腐蚀性和绝缘性能，但易受机械冲击；不锈钢则具有较高的强度和耐压性能。
三、外壳结构1. 外壳形式：反应釜外壳通常为圆柱形或球形，其中球形结构具有更好的承压能力。
2. 外壳厚度：外壳厚度一般根据反应釜的使用压力和温度来确定，一般采用1-2mm的厚度。
3. 外壳支撑：反应釜外壳通常需要设置支撑，以保证其稳定性和安全性。
四、内胆结构1. 内胆形式：内胆通常为圆柱形或球形，其中球形结构具有更好的流动性能。
2. 内胆厚度：内胆厚度一般根据反应釜的使用压力和温度来确定，一般采用2-3mm的厚度。
3. 内胆支撑：内胆需要设置支撑，以保证其稳定性和安全性。
4. 内胆配件：内胆还需要配备搅拌器、加热器、冷却器等设备以完成反应过程。
五、底部结构1. 底部形式：底部通常为圆弧形或锥形，其中锥形底部具有更好的排放性能。
2. 底部配件：底部还需要配备放料口、排污口等设备以完成操作过程。
六、其他结构1. 进出口结构：进出口通常为法兰连接或螺纹连接，其中法兰连接具有更好的密封性能。
2. 安全阀结构：反应釜还需要设置安全阀以保证其安全性能。
3. 温度传感器结构：反应釜还需要设置温度传感器以监测温度变化。
七、结论反应釜的结构设计和材料选择直接关系到其使用效果和安全性能。
本文介绍了反应釜的各个结构部分，希望能对读者有所帮助。
反应釜的四大结构反应釜是一种广泛应用于化工生产中的设备，用于进行化学反应、混合和加热的过程。
它的四大结构包括罐体、换热器、搅拌器和操作平台。
首先，反应釜的罐体是其最重要的组成部分之一。
罐体通常由不锈钢或其他耐腐蚀材料制成，具有优良的耐腐蚀性和密封性能。
罐体内部通常经过精密的抛光，以确保反应过程的效果和纯度。
另外，罐体设计合理，能够承受高压和高温的工作环境，确保反应的安全可靠。
其次，反应釜还配备了换热器。
换热器的主要功能是加热或冷却反应物，以调节反应过程中的温度。
例如，在一些高温反应中，换热器可以将冷却介质通过罐体的外壁，吸收反应产生的热量，保持反应温度恒定。
而在一些低温反应中，换热器可以通过外部传导热量加热反应物。
换热器的设计和性能直接影响到反应的效率和产品质量。
搅拌器是反应釜的另一个重要组成部分。
搅拌器的作用是将反应物均匀混合，提高反应的速率和效率。
搅拌器通常由电机、传动装置和叶片组成。
电机提供动力，传动装置将电机转换为叶片的旋转力，进而将反应物混合均匀。
搅拌器的设计要考虑到反应物粘度、密度等因素，保证反应物能够充分混合，提高反应的效果。
最后，反应釜还配备了操作平台。
操作平台是反应釜使用和控制的基础。
操作平台通常包括控制面板、仪表和操作装置等。
通过操作平台，操作员可以监控和控制反应釜的温度、压力和搅拌速度等参数。
合理的操作平台设计可以提高操作的便利性和安全性，降低操作错误和事故的发生概率。
总之，反应釜的四大结构包括罐体、换热器、搅拌器和操作平台，每个结构都承担着重要的功能和作用。
合理的设计和使用这些结构可以提高反应的效能，确保反应过程的安全和稳定。
在使用反应釜时，操作人员要熟悉反应釜的结构和工作原理，按照操作规程进行操作，以确保反应的效果和安全。
反应釜使用方法说明书第一章釜体结构与部件1.1 釜体结构反应釜主要由釜体、釜盖、夹套、搅拌器、温度控制系统和安全装置等组成。
1.2 釜体部件(1) 反应釜底部设有搅拌器，用于搅拌反应物。
(2) 釜盖上设有进料口、出料口、观察孔和温度探头等。
第二章釜体操作步骤2.1 准备工作(1) 将反应釜安置于坚固平整的地面上。
(2) 检查釜体和周围是否干净，无杂物和溶剂。
(3) 检查夹套内是否注满热媒体。
(4) 检查搅拌器是否安装牢固。
2.2 加热操作(1) 将反应物添加至反应釜中。
(2) 打开温度控制系统，设置所需加热温度。
(3) 开始加热，保持适当的加热速率，避免温度过快上升。
(4) 监测温度变化，根据需要调整加热功率和速率。
2.3 搅拌操作(1) 打开搅拌器，调节搅拌速度和方向。
(2) 根据反应要求，控制搅拌器的工作时间和间歇时间。
(3) 定期检查搅拌器的运行情况，确保正常工作。
2.4 釜盖操作(1) 打开釜盖，将反应物加入或取出。
(2) 注意防止反应物外溢或飞溅，确保操作安全。
(3) 关闭釜盖时，确保密封良好，避免其它物质进入反应物。
第三章清洗与维护3.1 清洗操作(1) 关闭加热和搅拌系统，待釜体冷却至安全温度后开始清洗。
(2) 使用合适的清洗剂和工具，彻底清洗釜体内壁、搅拌器和夹套等部分。
(3) 清洗完毕后，充分冲洗干净，并用干燥布将釜体擦干。
3.2 维护操作(1) 定期检查反应釜的工作状态和各部件的运行情况。
(2) 注意检查搅拌器的轴承和密封装置，如发现异常应及时修理或更换。
(3) 保持夹套内的热媒体清洁，并根据需要定期更换。
(4) 定期检查釜盖的密封性能，如有磨损或老化应及时更换。
第四章安全注意事项4.1 操作人员安全(1) 操作人员应接受相关培训，掌握操作技巧和安全知识。
(2) 穿戴合适的个人防护装备，如防护服、手套、安全眼镜等。
(3) 注意操作过程中避免产生火花、静电等可能引发事故的因素。
1水加热反应釜
当对温度要求不高时，可采用这种加热方式。
其加热系统有敞开式和密闭式两种。
敞开式较简单，它由循环泵、水槽、管道及控制阀门的调节器组成。
当采用高压水时，设备机械强度要求高，反应釜外表面焊上蛇管，蛇管与釜壁有间隙，使热阻增加，传热效果降低。
2蒸汽加热反应釜
加热温度在100℃以下时，可用一个大气压以下的蒸汽来加热；当加热范围是100-180℃时，用饱和蒸汽；当温度更高时，可采用高压过热蒸汽。
3其他介质加热的反应釜
若工艺要求必须在高温下操作，或欲避免采用高压的加热系统时，可用其它介质来代替水和蒸汽，如矿物油(275-300℃)、联苯醚混合剂(沸点258℃)、熔盐(140-540℃)、液态铅(熔点327℃)等。
4电加热反应釜
将电阻丝缠绕在反应釜筒体的绝缘层上，或安装在离反应釜若干距离的特设绝缘体上，便可用电来加热反应。
前三种方法获得高温均需在釜体上增设夹套，由于温度变化的幅度大，使釜的夹套及壳体承受温度变化而产生温差压力。
采用电加热时，设备较轻便简单，温度较易调节，而且不用泵、炉子、烟囱等设施，开动也非常简单，危险性不高，成本费用较低，但操作费用较其它加热方法高，热效率在85%以下，因此适用于加热温度在400℃以下和电能价格较低的地方。
5碳钢反应釜
适用于不含腐蚀性液体的环境，比如某些油品的加工。
6不锈钢反应釜
具有优良的机械性能，可承受较高的工作压力，也可承受块状固体物料中料时的冲击。
耐热性能好，工作温度范围广（-196—600℃），在较高温度下不会氧气起皮，可用于直接明火加热。
具有较高的耐磨腐蚀性能。
