DFD数据流程图画法过程

数据流程图（DFD）数据流程图——描述数据流动、存储、处理的逻辑关系，也称为逻辑数据流程图，一般用DFD (Data Flow Diagram)表示。

一、数据流程图的基本成分数据流程图用到四个基本符号，即：外部实体、数据处理、数据流和数据存储。

现分别介绍如下：1、外部实体外部实体——指系统以外又与系统有联系的人或事物。

它表达该系统数据的外部来源和去处，例如：顾客、职工、供货单位等等。

外部实体也可以是另外一个信息系统。

一般用一个正方形，并在其左上角外边另加一个直角来表示外部实体，在正方形内写上这个外部实体的名称。

为了区分不同的外部实体，可以在正方形的左上角用一个字符表示。

在数据流程图中，为了减少线条的交叉，同一个外部实体可在一张数据流程图中出现多次，这时在该外部实体符号的右下角画小斜线，表示重复。

若重复的外部实体有多个，则相同的外部实体画数目相同的小斜线。

外部实体的表示如图6．1所示。

图6．1外部实体2．数据处理处理指对数据的逻辑处理，也就是数据的变换。

在数据流程图中，用带圆角的长方形表示处理，长方形分为三个部分，如图6．2所示。

图6．2 处理标识部分用来标别一个功能，一般用字符串表示，如P1、P1.1等等。

功能描述部分是必不可少的，它直接表达这个处理的逻辑功能。

一般用一个动词加一个作动词宾语的名词表示。

功能执行部分表示这个功能由谁来完成，可以是一个人，也可以是一个部门，也可以是某个计算机程序。

3．数据流数据流是指处理功能的输人或输出，用一个水平箭头或垂直箭头表示。

箭头指出数据的流动方向。

数据流可以是信件、票据，也可以是电话等。

一般说来，对每个数据流要加以简单的描述，使用户和系统设计员能够理解一个数据流的含义。

对数据流的描述写在箭头的上方，一些含义十分明确的数据流，也可以不加说明，如图6．3所示。

图6．3数据流4．数据存储数据存储表示数据保存的地方。

这里"地方"并不是指保存数据的物理地点或物理介质，而是指数据存储的逻辑描述。

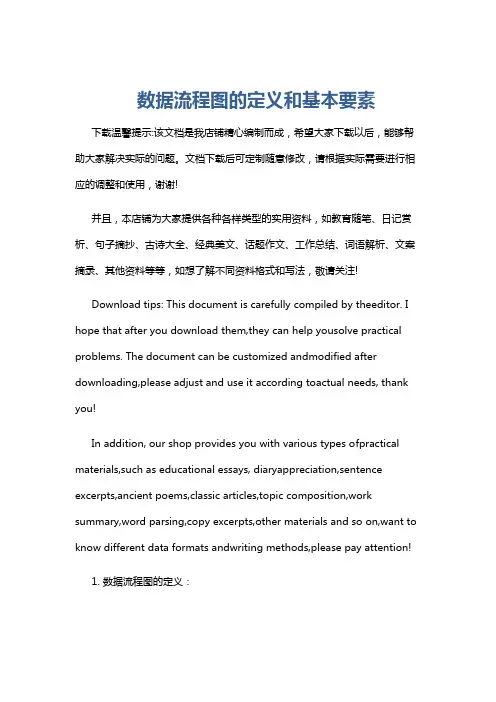

数据流程图的定义和基本要素下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 数据流程图的定义：数据流程图（Data Flow Diagram，简称 DFD）是一种用于描述系统数据流程的图形化工具。

数据流程图绘制方法数据流程图（date flow diagram , DFD），是SA方法中用于表示系统逻辑模型的一种工具，它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。

一、数据流程图的基本组成成分数据流：是由一组固定成分的数据组成，表示数据的流向。

值得注意的是，数据流程图中描述的是数据流，而不是控制流。

除了流向数据存储或从数据存储流出的数据不必命名外，每个数据流必须要有一个合适的名字，以反映该数据流的含义。

数据处理：数据处理描述了输入数据流到输出数据之间的变换，也就是输入数据流经过什么处理后变成了输出数据。

每个数据处理都有一个名字和编号。

编号能反映该数据处理位于分层的数据流程图的哪个层次和哪张图中，能够看出它是由哪个数据处理分解出来的子数据处理。

数据存储：数据存储表示暂时存储的数据。

每个数据存储都有一个名字。

外部实体：外部实体是存在于软件系统之外的人员或组织，他指出数据所需要的发源地或系统所产生的数据的归属地。

二、分层数据流程图的设计方法1、画子系统的输入输出把整个系统视为一个大的加工，然后根据数据系统从哪些外部实体接收数据流，以及系统发送数据流到那些外部实体，就可以画出输入输出图。

这张图称为顶层图。

2、画子系统的内部把顶层图的加工分解成若干个加工，并用数据流将这些加工连接起来，使得顶层图的输入数据经过若干加工处理后，变成顶层图的输出数据流。

这张图称为第一层书记流程图。

从一个加工画出一张数据流程图的过程就是对加工的分解。

确定加工的方法：在数据流的组成或值发生变化的地方应该画出一个加工，这个加工的功能就是实现这一变化，也可以根据系统的功能决定加工。

确定数据流的方法：用户把若干数据当作一个单位来处理（这些数据一起到达、一起处理）时，可以把这些数据看成一个数据流。

关于数据存储：对于一些以后某个时间要使用的数据，可以组织成为一个数据存储来表示。

数据流图怎么画第一篇：数据流图是什么，为什么需要画数据流图数据流图，也称为数据流程图或简称为DFD，是一种基于流程的图示工具，用于描述系统中数据如何从一个处理点流向另一个处理点。

数据流图可以帮助设计师和程序员建立系统的逻辑模型，确保处理过程的正确性、完整性和一致性。

数据流图通常用于系统分析和设计的初期，可以用来定义系统中的数据对象、功能和处理过程，以及它们之间的关系。

数据流图的主要作用是帮助设计师和程序员理解系统的业务流程，以及优化其性能和效率，提高开发效率，减少开发成本。

需要画数据流图的主要原因如下：1. 为了清晰地展现业务流程，以便设计师和程序员理解系统的功能和处理过程。

2. 为了定义和梳理数据对象、功能和处理过程之间的关系，确保系统的正确性和完整性。

3. 为了优化系统的性能和效率，以便提高开发效率和减少开发成本。

4. 为了与客户或其他开发人员交流和沟通，以便确保共同的理解和协作。

因此，画数据流图是设计师和程序员必备的技能之一，也是完成系统分析和设计的重要工作之一。

第二篇：如何画数据流图数据流图的画法通常分为以下几个步骤：1. 定义业务过程和数据对象首先，需要通过与用户和业务专家交流，确定系统的业务过程和数据对象。

这些业务过程和数据对象可以用一些文字描述或流程图表示。

2. 画出顶层数据流图根据业务过程和数据对象，画出一个顶层数据流图，它用于展示整个系统的结构和工作原理。

顶层数据流图通常只包含一个数据流，代表整个系统接收和处理的所有数据流程。

在这个基础上，可以逐步展开和细化每个业务过程和数据对象，画出下一级或更低级的数据流图。

3. 逐步细化和展开数据流图在画出顶层数据流图后，需要逐步细化和展开每个业务过程和数据对象。

这个过程需要根据业务需求和系统特性，分析其处理逻辑和数据流转过程，并画出相应的数据流图。

在画出数据流图时，需要注意以下几点：（1）注意数据流的方向和含义，以便更好地描述数据流程。

（2）注意标注每个处理过程和数据存储的含义和属性。

跟我学如何创建软件系统数据库设计中的数据流程图（DFD）1.1跟我学如何创建软件系统数据库设计中的数据流程图（DFD）1.1.1数据流程图DFD（Data Flow Diagram）概述1、什么是数据流图它是⼀种最常⽤的结构化分析⼯具，主要实现从数据传递和加⼯⾓度，以图形的⽅式刻画和描述出系统内的数据运动情况（数据的来龙去脉和实际流程----数据在对象间流动），从⽽实现对系统中信息运动的抽象，是MIS系统数据建模的主要形式。

下⾯为⼀个在Excel中设计出的⼈员管理系统中的DFD⽰例2、主要的作⽤⼀个软件系统的逻辑模型应能表⽰当某些数据输⼊到该系统，经过系统内部⼀系列处理（变换或加⼯）后产⽣某些逻辑结果的过程。

⽽DFD是描述系统内部处理流程、⽤于表达软件系统需求模型的⼀种图形⼯具，亦即描述系统中数据流程的图形⼯具。

（1）向数据库设计过渡系统分析员⽤这种形式的⼯具实现对系统“⾃顶向下”⽅式的系统信息流程的分析，并可在图上画出计算机处理的部分；同时根据逻辑存贮，对数据作进⼀步的分析，最终可实现向数据库设计过度。

（2）向程序设计过渡根据数据流向，决定出对数据的“存取⽅式”----该“存取⽅式”最终应该对应⼀个处理过程或者功能实现，我们可⽤相应的程序语⾔来表达该处理⽅法的要求，最终可实现向程序设计过渡。

（3）有助于系统的客户对系统的理解和交流由于数据流图描述了信息系统中数据处理的过程和信息传递的⽅向与联系，因此，便于在系统分析阶段中⽤户与系统分析员之间沟通。

因为，客户、特别是商业系统的客户，⼀般都会有⾃⼰的业务流程图，如票据流转图和操作流程图，它们与我们现在的数据流图很相识。

3、主要的应⽤场合DFD作为结构化系统分析与设计的主要⽅法，已经得到了⼴泛的应⽤---- DFD可以在需求分析、业务建模阶段发挥作⽤，以实现对系统的需求的深⼊理解。

另外，DFD尤其适⽤于MIS类型的系统的需求分析、业务建模。

4、DFD的主要优缺点在传统的结构化程序设计中，DFD或许⽐较重要。
