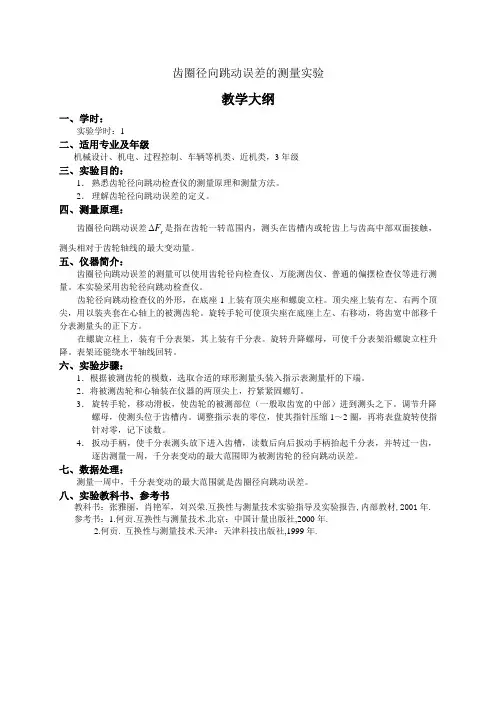

齿圈径向跳动误差的测量实验教学大纲一、学时：实验学时：1二、适用专业及年级机械设计、机电、过程控制、车辆等机类、近机类，3年级三、实验目的：1． 熟悉齿轮径向跳动检查仪的测量原理和测量方法。
2． 理解齿轮径向跳动误差的定义。
四、测量原理：齿圈径向跳动误差r F 是指在齿轮一转范围内，测头在齿槽内或轮齿上与齿高中部双面接触，测头相对于齿轮轴线的最大变动量。
五、仪器简介：齿圈径向跳动误差的测量可以使用齿轮径向检查仪、万能测齿仪、普通的偏摆检查仪等进行测量。
本实验采用齿轮径向跳动检查仪。
齿轮径向跳动检查仪的外形，在底座1上装有顶尖座和螺旋立柱。
顶尖座上装有左、右两个顶尖，用以装夹套在心轴上的被测齿轮。
旋转手轮可使顶尖座在底座上左、右移动，将齿宽中部移千分表测量头的正下方。
在螺旋立柱上，装有千分表架，其上装有千分表。
旋转升降螺母，可使千分表架沿螺旋立柱升降。
表架还能绕水平轴线回转。
六、实验步骤：1．根据被测齿轮的模数，选取合适的球形测量头装入指示表测量杆的下端。
2．将被测齿轮和心轴装在仪器的两顶尖上，拧紧紧固螺钉。
3． 旋转手轮，移动滑板，使齿轮的被测部位（一般取齿宽的中部）进到测头之下。
调节升降螺母，使测头位于齿槽内。
调整指示表的零位，使其指针压缩1～2圈，再将表盘旋转使指针对零，记下读数。
4． 扳动手柄，使千分表测头放下进入齿槽，读数后向后扳动手柄抬起千分表，并转过一齿，逐齿测量一周，千分表变动的最大范围即为被测齿轮的径向跳动误差。
七、数据处理：测量一周中，千分表变动的最大范围就是齿圈径向跳动误差。
八、实验教科书、参考书教科书：张雅丽，肖艳军，刘兴荣.互换性与测量技术实验指导及实验报告,内部教材,2001年. 参考书：1.何贡.互换性与测量技术.北京：中国计量出版社,2000年.2.何贡. 互换性与测量技术.天津：天津科技出版社,1999年.。
实训九齿轮齿圈径向跳动测量一．实训目的1、熟悉测量齿圈径向跳动误差ΔFr的方法2、加深理解齿轮齿圈径向跳动误差ΔFr的意义二．实训仪器齿圈径向跳动仪、万能测齿仪、被测直齿圆柱齿轮、芯轴三．测量原理及计量器具说明齿圈径向跳动误差ΔFr是指在齿轮一转范围内，测头在齿槽内或在轮齿上，于齿高中部双面接触，测头相对齿轮轴线的最大变动量，即最大值和最小值之差，见图一。
它可以用齿圈径向跳动仪、也可用万能测齿仪等具有顶针架的仪器测量。
图一图二图二为齿圈径向跳动检查仪。
被测齿轮与芯轴11一起顶在左右顶针5之间，两顶针架在滑板1上。
转动手轮2可使滑板1及其上之承载物一起左右移动。
在底座前方螺旋立柱6上有一表架，千分表〔百分表〕10装在表架前弹性夹头中。
拨动抬升器9可使百分表测量头13放入齿槽或退出齿槽。
齿圈径向跳动检查仪还附有不同直径的测量头，用于测量各种模数的齿轮。
附有各种杠杆，用于测量锥齿轮和内齿轮的齿圈跳动。
四．测量步骤1、根据被测齿轮的模数选取适宜的测量头13，并将测量头13装在百分表测杆的下端。
2、将被测齿轮11套在芯轴上〔无间隙〕，并装在跳动仪两顶针5之间，松紧适宜〔无轴向窜动，但又转动自如〕，锁紧螺钉4。
3、转动手轮2，移动滑板1，使被测齿轮齿宽中间处于百分表测量头的位置，锁紧螺钉3。
压下抬升器9，然后转动调节螺母7，调节表架高度，但勿让表架转位，放下抬升器9，使测量头与齿槽双面接触，并压表—0.3mm,然后将表调至零位。
4、压下抬升器9，使百分表测量头离开齿槽，然后将被测齿轮转过一齿，放下抬升器9，读出百分表的数值并记录。
5、重复步骤4，逐齿测量并记录。
6、将数据中的最大值减去最小值即为齿圈径向跳动误差ΔFr。
五．作出实训报告思考题：在实际工作中，假设没有齿圈径向跳动检查仪和万能测齿仪，该如何测量齿圈径向跳动误差？。

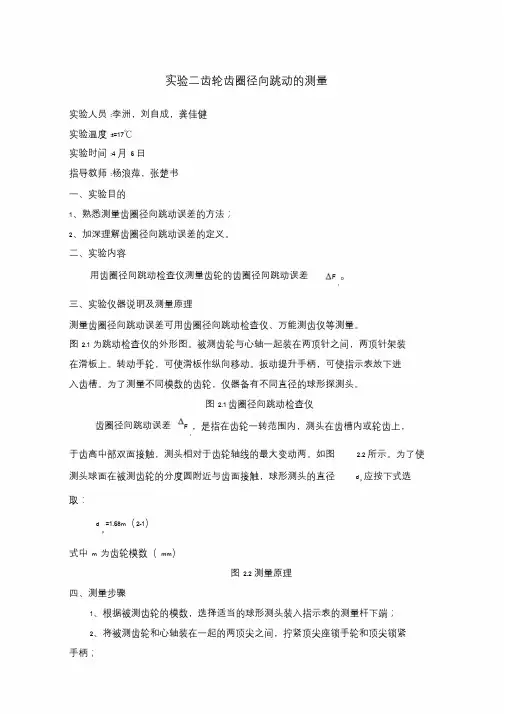

实验二齿轮齿圈径向跳动的测量实验人员:李洲，刘自成，龚佳健实验温度:t=17℃实验时间:4月6日指导教师:杨浪萍，张楚书一、实验目的1、熟悉测量齿圈径向跳动误差的方法；2、加深理解齿圈径向跳动误差的定义。
二、实验内容用齿圈径向跳动检查仪测量齿轮的齿圈径向跳动误差F。
r三、实验仪器说明及测量原理测量齿圈径向跳动误差可用齿圈径向跳动检查仪、万能测齿仪等测量。
图2.1为跳动检查仪的外形图。
被测齿轮与心轴一起装在两顶针之间，两顶针架装在滑板上。
转动手轮，可使滑板作纵向移动。
扳动提升手柄，可使指示表放下进入齿槽。
为了测量不同模数的齿轮，仪器备有不同直径的球形探测头。
图2.1齿圈径向跳动检查仪齿圈径向跳动误差F，是指在齿轮一转范围内，测头在齿槽内或轮齿上，r于齿高中部双面接触，测头相对于齿轮轴线的最大变动两。
如图 2.2所示。
为了使测头球面在被测齿轮的分度圆附近与齿面接触，球形测头的直径d p应按下式选取：d=1.68m（2-1）p式中m为齿轮模数（mm）图2.2测量原理四、测量步骤1、根据被测齿轮的模数，选择适当的球形测头装入指示表的测量杆下端；2、将被测齿轮和心轴装在一起的两顶尖之间，拧紧顶尖座锁手轮和顶尖锁紧3、旋转手轮，调整滑板位置，使球形测量头位于齿宽中部。
借升降螺母和提升手柄。
使是指表下降，直至测头伸入齿槽内且与齿面接触。
调整指示表，使其指针压缩约1-2 圈，拧紧表架后面的紧固旋钮；4、球形测头伸入齿槽最下方即可读数，每测完一齿，抬起提升手柄，使球形测头进入第二个齿槽与齿面接触，以此类推，逐齿测量并记录指示表的读数；5、根据齿轮的技术要求，查出齿圈径向跳动公差F r ，判断被测齿轮的合格性。
五、被测对象图2.3 被测对象齿轮基本参数见表1-1。
