数码管显示4×4矩阵键盘的键盘号 - 硬件的

《单片机原理及应用课程设计》报告——数码管显示4×4矩阵键盘的键盘号专业：电子信息科学与技术班级：姓名：学号：指导教师：2012年5月15日1、课程设计目的1.1巩固和加深对单片机原理和接口技术知识的理解；1.2培养根据课题需要选学参考书籍、查阅手册和文献资料的能力；1.3学会方案论证的比较方法，拓宽知识，初步掌握工程设计的基本方法；1.4掌握常用仪器、仪表的正确使用方法，学会软、硬件的设计和调试方法；1.5能按课程设计的要求编写课程设计报告，能正确反映设计和实验成果，能用计算机绘制电路图和流程图。

2、课程设计要求单片机的P1口的P1.0～P1.7连接4×4矩阵键盘，P0口控制一只数码管，当4×4矩阵键盘中的某一按键按下时，数码管上显示对应的键号。

例如，1号键按下时，数码管显示“1”， 14号键按下时，数码管显示“E”等等。

3、硬件设计3.1 设计思想分析本任务的要求，在课程设计的基础上，添加要求，使设计能够完成当4×4矩阵键盘中的某一按键按下时，数码管上显示对应的键号。

3.2主要元器件介绍：AT89C51单片机 LED数码管 4X4矩阵键盘3.3 功能电路介绍AT89C51单片机：控制器。

程序中将单片机的引脚置高电平低电平，单片机通过读取IO引脚的电平，在根据读取的数据去查找数组中相应的按键值，然后在送到数码管也就是P0口去显示.(51单片机通过IO口来读取键盘的电平，再通过程序来查找对应的数值，在送到数码管去显示)LED数码管 :输出设备4X4矩阵键盘：输入设备4、软件设计4.1 设计思想通过对矩阵键盘的逐行扫描，来获得所按下键的键盘号，最终通过数码管显示出来。

4.2软件流程图4.3源程序#include<reg52.h>#define uchar unsigned char#define uint unsigned intuchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71};//定义显示段码uchar num,temp;void delay(uchar k)//定义延时函数{uchar i,j;for(i=k;i>0;i--)for(j=110;j>0;j--);}void disp(char num1)//定义显示函数{P0=table[num1];//将段码值送入P0口显示}char keyscan()//定义键盘检测函数{P1=0xfe;//给P1口送检测信号11111110，即先检测第一列有无按键被按下（key1~key4）temp=P1;//将检测信号赋给变量temptemp=temp&0xf0;//与11110000相“与”去除低四位检测部分while(temp!=0xf0)//判断是否有按键被按下，即key1-key4有任意按键被按下temp便不等于0xff{delay(5);//按键防抖动延时（时间要求不严格）while(temp!=0xf0)//延时之后再次判断{temp=P1;//进入函数说明有按键被按下，再将p1值赋给temp进行判断是哪位被按下switch(temp)//利用switch函数判断temp值{case 0xee://若P0等于0xee，即11101110，则由判断为0的位被按下即第四位（最低位），则应赋值num为0；num=0;break;case 0xde://11011110同理判断其为第三位被按下（该行第二位）num=1num=1;break;case 0xbe://同上则num=2num=2;break;case 0x7e://同上num=3num=3;break;}while(temp!=0xf0)//判断按键是否松开，循环判断直至按键松开{temp=P1;temp=temp&0xf0;}}}P1=0xfd;//给P1口再次送检测信号11111101，来检测第二列有无按键被按下（key5~key8），以下几步同上temp=P1;temp=temp&0xf0;while(temp!=0xf0){delay(5);while(temp!=0xf0){temp=P1;switch(temp){case 0xed:num=4;break;case 0xdd:num=5;break;case 0xbd:num=6;break;case 0x7d:num=7;break;}while(temp!=0xf0){temp=P1;temp=temp&0xf0;}}}P1=0xfb;//给P1口再次送检测信号11111011，来检测第三列有无按键被按下（key9~key12），以下几步同上temp=P1;temp=temp&0xf0;while(temp!=0xf0){delay(5);while(temp!=0xf0){temp=P1;switch(temp){case 0xeb:num=8;break;case 0xdb:num=9;break;case 0xbb:num=10;break;case 0x7b:num=11;break;}while(temp!=0xf0){temp=P1;temp=temp&0xf0;}}}P1=0xf7;//给P1口再次送检测信号11110111，来检测第四列有无按键被按下（key13~key16），以下几步同上temp=P1;temp=temp&0xf0;while(temp!=0xf0){delay(5);while(temp!=0xf0){temp=P1;switch(temp){case 0xe7:num=12;break;case 0xd7:num=13;break;case 0xb7:num=14;break;case 0x77:num=15;break;}while(temp!=0xf0){temp=P1;temp=temp&0xf0;}}}return num;//子函数最后返回num值}void main(){P0=0x00;//清屏delay(5);//延时while(1)//主循环{disp(keyscan());//检测并显示}}}。

51下面是51单片机使用4×4矩阵键盘的汇编程序，并在数码管的最后一位显示一个字符：```ORG 0 ;程序从地址0开始MOV P1,#0FFH ;P1口设置为输入口MOV P0,#0FH ;P0口设置为输出口LOOP:MOV A,P1 ;读取P1口的值CJNE A,#0FFH,KEY_PRESSED ;判断是否有按键按下SJMP LOOP ;如果没有按键按下，继续循环KEY_PRESSED:MOV R0,A ;保存按键的值CLR P0.0 ;选定行0MOV A,P1ANL A,#0F0H ;按位与运算，保留列位的值CJNE A,#0F0H,COL0 ;判断是否有按键按下在第0列MOV A,#'0' ;如果在第0列按下按键，则A的值为0JMP DISP ;跳转到显示程序COL0:CLR P0.1 ;选定行1MOV A,P1ANL A,#0F0HCJNE A,#0E0H,COL1 ;判断是否有按键按下在第1列MOV A,#'1' ;如果在第1列按下按键，则A的值为1JMP DISP ;跳转到显示程序COL1:CLR P0.2 ;选定行2MOV A,P1ANL A,#0F0HCJNE A,#0D0H,COL2 ;判断是否有按键按下在第2列MOV A,#'2' ;如果在第2列按下按键，则A的值为2JMP DISP ;跳转到显示程序COL2:CLR P0.3 ;选定行3MOV A,P1ANL A,#0F0HCJNE A,#0B0H,COL3 ;判断是否有按键按下在第3列MOV A,#'3' ;如果在第3列按下按键，则A的值为3JMP DISP ;跳转到显示程序COL3:CLR P0.4 ;选定行4MOV A,P1ANL A,#0F0H4MOV A,#'4' ;如果在第4列按下按键，则A的值为4 JMP DISP ;跳转到显示程序COL4:CLR P0.5 ;选定行5MOV A,P1ANL A,#0F0HCJNE A,#0B0H,COL5 ;判断是否有按键按下在第5列 MOV A,#'5' ;如果在第5列按下按键，则A的值为5 JMP DISP ;跳转到显示程序COL5:CLR P0.6 ;选定行6MOV A,P1ANL A,#0F0HCJNE A,#0D0H,COL6 ;判断是否有按键按下在第6列 MOV A,#'6' ;如果在第6列按下按键，则A的值为6 JMP DISP ;跳转到显示程序COL6:CLR P0.7 ;选定行7MOV A,P1ANL A,#0F0HCJNE A,#0E0H,COL7 ;判断是否有按键按下在第7列 MOV A,#'7' ;如果在第7列按下按键，则A的值为7 JMP DISP ;跳转到显示程序COL7:MOV A,#00HJMP EXIT ;如果没有按下任何键，退出程序DISP: ;数码管显示程序MOV R1,#100B ;延时计数器初始化MOV P2,A ;把按键值存入P2口MOV A,#07HANL A,P0 ;从P0口读取选定的行值MOV P0,A ;根据选定的行值输出相应的值ACALL DELAY ;调用延时程序MOV P0,#0FH ;关闭所有行DJNZ R1,$ ;当延时计数器不为0时，继续延时MOV A,#0FHMOV P0,A ;清除所有显示JMP LOOP ;跳转回主程序EXIT:MOV P2.7,1 ;在数码管的最后一位显示字符1SJMP EXIT ;无限循环DELAY: ;延时程序MOV R2,#75DMOV R3,#200D DELAY3:DJNZ R3,$DJNZ R2,DELAY2 RET```。

4X4矩阵键盘控制数码管显示按键值4X4矩阵键盘控制数码管显示按键值一、设计内容与要求用80C51单片机控制系统显示按键值0~F。

二、设计目的意义2.1 设计目的1、了解单片机系统中实现LED动态显示的原理及方法;2、详细了解8051芯片的性能及编程方法;3、了解单片机系统基本原理，了解单片机控制原理;4、掌握AT89C51输入/输出接口电路设计方法;5、掌握AT89C51程序控制方法;6、掌握单片机汇编编程技术中的设计和分析方法;7、掌握使用PROTEUS软件进行仿真的方法。

8、学会使用并熟练掌握电路绘制软件Protel99SE;9、掌握电路图绘制及PCB图布线技巧。

2.2 设计意义1、在系统掌握单片机相应基础知识的前提下，熟悉单片机应用系统的设计方法及系统设计的基本步骤。

2、完成所需单片机应用系统原理图设计绘制的基础上完成系统的电路图设计。

3、完成系统所需的硬件设计制作，在提高实际动手能力的基础上进一步巩固所学知识。

4、进行题目要求功能基础上的软件程序编程，会用相应软件进行程序调试和测试工作。

5、用AT89C51设计出题目所要求的数码管动态循环显示，并针对实际设计过程中软、硬件设计方面出现的问题提出相应解决办法。

6、通过单片机应用系统的设计将所学的知识融会贯通，锻炼独立设计、制作和调试单片机应用系统的能力;领会单片机应用系统的软、硬件调试方法和系统的研制开发过程，为进一步的科研实践活动打下坚实的基础。

三、系统硬件电路图3.1 Proteus软件简介以及仿真电路图Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、1ARM、8086和MSP430等，2010年即将增加Cortex和DSP系列处理器，并持续增加其他系列处理器模型。

单片机c语言程序设计---矩阵式键盘实验报告课程名称：单片机c语言设计实验类型：设计型实验实验项目名称：矩阵式键盘实验一、实验目的和要求1.掌握矩阵式键盘结构2.掌握矩阵式键盘工作原理3.掌握矩阵式键盘的两种常用编程方法，即扫描法和反转法二、实验内容和原理实验1.矩阵式键盘实验功能：用数码管显示4*4矩阵式键盘的按键值，当K1按下后，数码管显示数字0，当K2按下后，显示为1，以此类推，当按下K16，显示F。

（1）硬件设计电路原理图如下仿真所需元器件（2）proteus仿真通过Keil编译后，利用protues软件进行仿真。

在protues ISIS 编译环境中绘制仿真电路图，将编译好的“xxx.hex”文件加入AT89C51。

启动仿真，观察仿真结果。

操作方完成矩阵式键盘实验。

具体包括绘制仿真电路图、编写c源程序（反转法和扫描法）、进行仿真并观察仿真结果，需要保存原理图截图，保存c源程序，总结观察的仿真结果。

完成思考题。

三、实验方法与实验步骤1.按照硬件设计在protues上按照所给硬件设计绘制电路图。

2.在keil上进行编译后生成“xxx.hex”文件。

3.编译好的“xxx.hex”文件加入AT89C51。

启动仿真，观察仿真结果。

四、实验结果与分析void Scan_line()//扫描行{Delay(10);//消抖switch ( P1 ){case 0x0e: i=1;break;case 0x0d: i=2;break;case 0x0b: i=3;break;case 0x07: i=4;break;default: i=0;//未按下break;}}void Scan_list()//扫描列{Delay(10);//消抖switch ( P1 ){case 0x70: j=1;break;case 0xb0: j=2;break;case 0xd0: j=3;break;case 0xe0: j=4;break;default: j=0;//未按下break;}}void Show_Key(){if( i != 0 && j != 0 ) P0=table[ ( i - 1 ) * 4 + j - 1 ];else P0=0xff;}五、讨论和心得。

1、设计原理(1)如图14.2所示，用单片机的并行口P3连接4×4矩阵键盘，并以单片机的P3.0-P3.3各管脚作输入线，以单片机的P3.4-P3.7各管脚作输出线，在数码管上显示每个按键“0-F”的序号。

(2)键盘中对应按键的序号排列如图14.1所示。

2、参考电路图14.2 4×4矩阵式键盘识别电路原理图3、电路硬件说明(1)在“单片机系统”区域中，把单片机的P3.0-P3.7端口通过8联拨动拨码开关JP3连接到“4×4行列式键盘”区域中的M1-M4，N1-N4端口上。

(2)在“单片机系统”区域中，把单片机的P0.0-P0.7端口连接到“静态数码显示模块”区域中的任何一个a-h端口上;要求：P0.0对应着a，P0.1对应着b，……，P0.7对应着h。

4、程序设计内容(1)4×4矩阵键盘识别处理。

(2)每个按键都有它的行值和列值，行值和列值的组合就是识别这个按键的编码。

矩阵的行线和列线分别通过两并行接口和CPU通信。

键盘的一端(列线)通过电阻接VCC，而接地是通过程序输出数字“0”实现的。

键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么?还要消除按键在闭合或断开时的抖动。

两个并行口中，一个输出扫描码，使按键逐行动态接地;另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

5、程序流程图(如图14.3所示)6、汇编源程序;;;;;;;;;;定义单元;;;;;;;;;;COUNT EQU 30H;;;;;;;;;;入口地址;;;;;;;;;;ORG 0000HLJMP STARTORG 0003HRETIORG 000BHRETIORG 0013HRETIORG 001BHRETIORG 0023HRETIORG 002BHRETI;;;;;;;;;;主程序入口;;;;;;;;;;ORG 0100HSTART: LCALL CHUSHIHUALCALL PANDUANLCALL XIANSHILJMP START;;;;;;;;;;初始化程序;;;;;;;;;;CHUSHIHUA: MOV COUNT,#00HRET;;;;;;;;;;判断哪个按键按下程序;;;;;;;;;;PANDUAN: MOV P3,#0FFHCLR P3.4MOV A,P3ANL A,#0FHJZ SW1LCALL DELAY10MS JZ SW1MOV A,P3ANL A,#0FHCJNE A,#0EH,K1 MOV COUNT,#0 LJMP DKK1: CJNE A,#0DH,K2 MOV COUNT,#4 LJMP DKK2: CJNE A,#0BH,K3 MOV COUNT,#8 LJMP DKK3: CJNE A,#07H,K4 MOV COUNT,#12K4: NOPLJMP DKSW1: MOV P3,#0FFH CLR P3.5MOV A,P3ANL A,#0FHJZ SW2LCALL DELAY10MS JZ SW2MOV A,P3ANL A,#0FHCJNE A,#0EH,K5 MOV COUNT,#1 LJMP DKK5: CJNE A,#0DH,K6 MOV COUNT,#5 LJMP DKK6: CJNE A,#0BH,K7 MOV COUNT,#9 LJMP DKK7: CJNE A,#07H,K8 MOV COUNT,#13K8: NOPLJMP DKSW2: MOV P3,#0FFH CLR P3.6MOV A,P3ANL A,#0FHJZ SW3LCALL DELAY10MS JZ SW3MOV A,P3ANL A,#0FHCJNE A,#0EH,K9 MOV COUNT,#2 LJMP DKK9: CJNE A,#0DH,KA MOV COUNT,#6 LJMP DKKA: CJNE A,#0BH,KB MOV COUNT,#10 LJMP DKKB: CJNE A,#07H,KC MOV COUNT,#14 KC: NOPLJMP DKSW3: MOV P3,#0FFH CLR P3.7MOV A,P3ANL A,#0FHJZ SW4LCALL DELAY10MSJZ SW4MOV A,P3ANL A,#0FHCJNE A,#0EH,KDMOV COUNT,#3LJMP DKKD: CJNE A,#0DH,KE MOV COUNT,#7LJMP DKKE: CJNE A,#0BH,KF MOV COUNT,#11 LJMP DKKF: CJNE A,#07H,KG MOV COUNT,#15KG: NOPLJMP DKSW4: LJMP PANDUAN DK: RET ;;;;;;;;;;显示程序;;;;;;;;;; XIANSHI: MOV A,COUNTMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,ALCALL DELAYSK: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ SKRET;;;;;;;;;;10ms延时程序;;;;;;;;;;DELAY10MS: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RET;;;;;;;;;;200ms延时程序;;;;;;;;;;DELAY: MOV R5,#20LOOP: LCALL DELAY10MSDJNZ R5,LOOPRET;;;;;;;;;;共阴码表;;;;;;;;;;TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H;;;;;;;;;;结束标志;;;;;;;;;;END7、C语言源程序#includeunsigned char code table[]={0x3f,0x66,0x7f,0x39,0x06,0x6d,0x6f,0x5e,0x5b,0x7d,0x77,0x79,0x4f,0x07,0x7c,0x71};void main(void){ unsigned char i,j,k,key;while(1){ P3=0xff; //给P3口置1//P3_4=0; //给P3.4这条线送入0//i=P3;i=i&0x0f; //屏蔽低四位//if(i!=0x0f) //看是否有按键按下//{ for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);if(i!=0x0f) //再次判断按键是否按下//{ switch(i) //看是和P3.4相连的四个按键中的哪个// { case 0x0e:key=0;break;case 0x0d:key=1;break;case 0x0b:key=2;break;case 0x07:key=3;break;}P0=table[key]; //送数到P0口显示//}}P3=0xff;P3_5=0; //读P3.5这条线//i=P3;i=i&0x0f; //屏蔽P3口的低四位//if(i!=0x0f) //读P3.5这条线上看是否有按键按下// { for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);i=P3; //再看是否有按键真的按下//i=i&0x0f;if(i!=0x0f){ switch(i) //如果有,显示相应的按键//{ case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=7;break;}P0=table[key]; //送入P0口显示//}}P3=0xff;P3_6=0; //读P3.6这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=8;break;case 0x0d:key=9;break;case 0x0b:key=10;break;case 0x07:key=11;break;}P0=table[key];}}P3=0xff;P3_7=0; //读P3.7这条线上是否有按键按下//i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--) for(k=200;k>0;k--); i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=12;break;case 0x0d:key=13;break;case 0x0b:key=14;break;case 0x07:key=15;break;}P0=table[key];}}}}8、注意事项在硬件电路中，要把8联拨动拨码开关JP2拨下，把8联拨动拨码开关JP3拨上去。

单片机-数码管显示4X4矩阵键盘按键号#include<>#define uchar unsigned char#define uint unsigned int//段码uchar code DSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x9 0,0x88,0x83,0xc6,0xa1,0x86,0x8e,0x00};sbit BEEP=P3^7;//上次按键和当前按键的序号，该矩阵中序号范围0~15，16表示无按键uchar Pre_KeyNo=16,KeyNo=16;//延时void DelayMS(uint x){uchar i;while(x--) for(i=0;i<120;i++);}//矩阵键盘扫描void Keys_Scan(){uchar Tmp;P1=0x0f; //高4 位置0，放入 4 行DelayMS(1);Tmp=P1^0x0f;//按键后0f变成0000XXXX，X中一个为0，3 个仍为 1，通过异或把 3 个1 变为0，唯一的0变为1；switch(Tmp) //判断按键发生于 0~3 列的哪一列{case 1: KeyNo=0;break;case 2: KeyNo=1;break;case 4: KeyNo=2;break;case 8: KeyNo=3;break;default:KeyNo=16; //无键按下}P1=0xf0; //低 4 位置0，放入 4 列DelayMS(1);Tmp=P1>>4^0x0f;//按键后 f0 变成 XXXX0000，X中有 1 个为0，三个仍为 1；高4 位转移到低 4位并异或得到改变的值switch(Tmp) //对0~3 行分别附加起始值 0，4，8，12{case 1: KeyNo+=0;break;case 2: KeyNo+=4;break;case 4: KeyNo+=8;break;case 8: KeyNo+=12;}}//蜂鸣器void Beep(){uchar i;for(i=0;i<100;i++){DelayMS(1);BEEP=~BEEP;}BEEP=0;}//主程序void main(){P0=0x00;BEEP=0;while(1){P1=0xf0;if(P1!=0xf0) Keys_Scan(); //获取键序号 if(Pre_KeyNo!=KeyNo) {P0=~DSY_CODE[KeyNo];Beep();Pre_KeyNo=KeyNo;}DelayMS(100);}}。

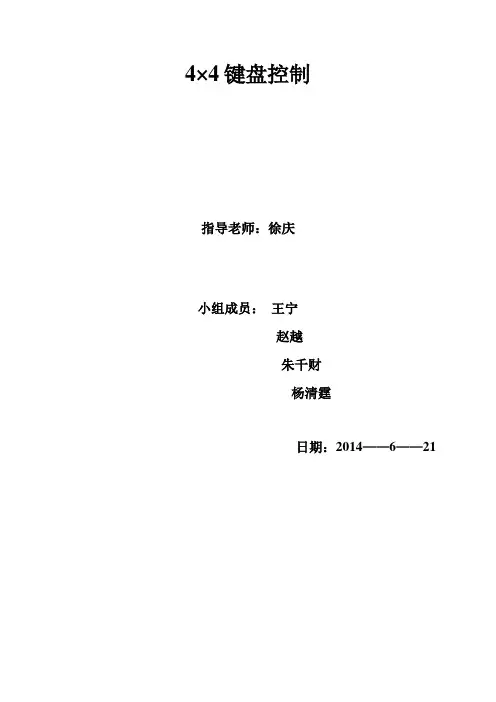

4×4键盘控制指导老师：徐庆小组成员：王宁赵越朱千财杨清霆日期：2014——6——21目录1编写目的 (2)2硬件设计及功能描述 (3)2.1硬件设计电路 (3)2.2硬件设计功能描述 (3)3软件设计及使用说明 (3)3.1主程序软件设计流程及说明 (3)3.2键盘服务程序流程图及说明 (5)11 编写目的目的：用于按键控制的系统中，每种功能一般都要求有相关数据显示，本模块就是应此种功能来制作的。

2 硬件设计及功能描述2.1 硬件设计电路4*4键盘硬件原理如图一所示，采用矩阵式键盘接口，这样可以合理地利用硬件资源，并且编程灵活。

图一 4*4键盘数码管显示硬件原理图如图二所示，这里我们只用到了前面两位。

图二数码管显示硬件原理图2.2 硬件设计功能描述按键显示0，1，2……15。

占用IO资源为IOA0-7以及IOB14、IOB15。

使用中断资源为IRQ5中的4Hz中断。

3 软件设计及使用说明3.1 主程序软件设计流程及说明整个程序一直对数码管进行数据更新和刷新，在这过程中如果发生4Hz中断，将进行按键扫描，并把更新的数据传给数码管进行显示。

主程序流程图如下图所示。

3初始化开中断IRQ5数码管服务3.2 键盘服务程序流程图及说明在这里提供了另一种键盘扫描方式，和取得健值的方法。

在这个程序中按键不是通过逐行扫描来确定的，先把四根线作为扫描线，并都送高电平，另外四根作为接收线，并从接收线取得一个数据keyfirst，然后把刚才的接收线作为扫描线，并都送高电平，把刚才的扫描线作为接收线，并从接收线取得一个数据keylast，通过对这两个数据的处理即可的初始哪个键按下，并把这个值送给uiValue，传给数码管进行显示。

程序流程图如下图所示。

初始化取得健值进入Switch语句键值处理并把处理的数据传给uiValue变量uiValue变量传给F_SingleLed（）函数进行显示5。

4*4矩阵键盘扫描加数码管显示遵义师范学院（工学院）电气工程及其自动化黎卫星/********************************************************** *****///º¯ÊýÍ·Îļþ/********************************************************** *****/#include<reg51.h>#include<delay.h>#include<ciodziku.h>#include<keyjiance.h>#include<displychushihua.h>/********************************************************** *****///Ö÷º¯Êý/********************************************************** *****/void main(){displaychushihua();while(1){num=keyjiance();dula=1;P0=~table[num-1];dula=0;}}/***************************************************///ÑÓʱº¯Êý/***************************************************/void delay(unsigned int z){unsigned int x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}/********************************************************** *****///Êý×Ö¿â/********************************************************** *****/sbit dula = P2^6;sbit wela = P2^7;/***************************************************************//********************************************************** *****/unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00//0x00Ϊ¹Ø±ÕËùÊýÂë¹ÜÏÔʾ};/********************************************************** *****///¼üÅÌɨÃè/********************************************************** *****/unsigned int temp,num;/********************************************************** *****//********************************************************** *****/unsigned int keyjiance()// unsigned int º¯Êý·µ»ØÖµÀàÐÍʹÓÃvoidΪÎÞ·µ»ØÖµ»á³ö´í{P3=0XFE; //µÚÒ»Ðмì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xee:num=1;break;case 0xde:num=2;break;case 0xbe:num=3;break;case 0x7e:num=4;break;} while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}//dula=1;//P0=~table[num-1];// dula=0;}}P3=0XFD; //µÚ¶þÐмì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xed:num=5;break;case 0xdd:num=6;break;case 0xbd:num=7;break;case 0x7d:num=8;break;} while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}//dula=1;//P0=~table[num-1];// dula=0;}}P3=0XFB; //µÚÈýÐмì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xeb:num=9;break;case 0xdb:num=10;break;case 0xbb:num=11;break;case 0x7b:num=12;break;}while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}// dula=1;// P0=~table[num-1];// dula=0;}}P3=0XF7; //µÚËÄÐпªÊ¼¼ì²âtemp=P3;temp=temp&0xf0;while(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;while(temp!=0xf0){temp=P3;switch(temp){ case 0xe7:num=13;break;case 0xd7:num=14;break;case 0xb7:num=15;break;case 0x77:num=16;break;} while(temp!=0xf0)//°´¼üËÉÊÖ¼ì²â{temp=P3;temp=temp&0xf0;}//dula=1;//P0=~table[num-1];//dula=0;}}return (num);//º¯Êý·µ»ØÖµ// dula=1;// P0=~table[num-1];// dula=0;}/********************************************************** *****//********************************************************** *****/void displaychushihua(){num=17;//µÚ17¸öÊýΪ¹Ø±ÕËùÓÐÊýÂë¹Ü0x00//dula=1;//P0=0xff;//³õʼ»¯ÇåÁã ²»¸ø¶ÏÑ¡ËÍÊý ÊýÂë¹Ü²»ÁÁ//dula=0;wela=1;P0=~0xc0;wela=0;}。

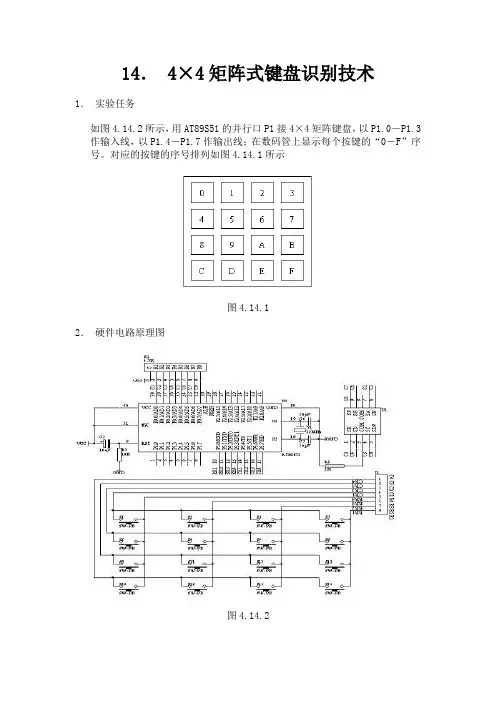

14．4×4矩阵式键盘识别技术1．实验任务如图4.14.2所示，用AT89S51的并行口P1接4×4矩阵键盘，以P1.0－P1.3作输入线，以P1.4－P1.7作输出线；在数码管上显示每个按键的“0－F”序号。
