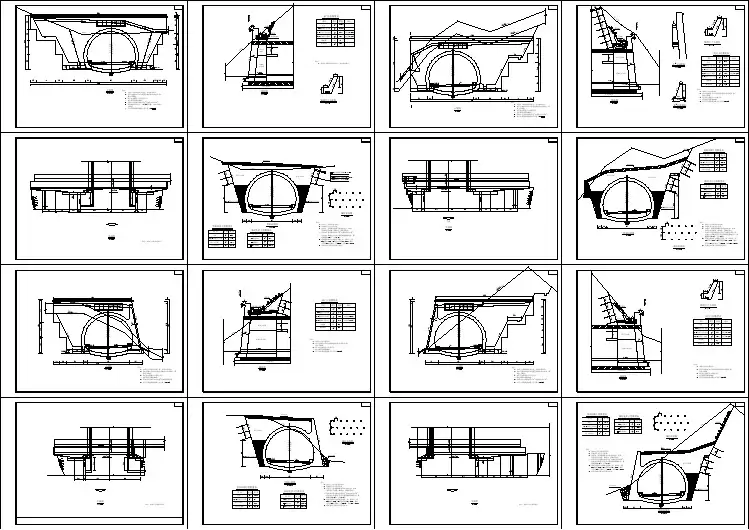

明洞回填施工图16张_dwg

贵阳经金沙至古蔺（黔川界）高速公路PPP项目明洞回填样表贵州贵金高速公路有限公司2020年11月填表说明1.填表范围本套表格适用于隧道洞身二次衬砌。

2.中间交工证书填写要求2.1承包单位、监理单位、合同号、编号、工程内容均可打印。

2.2中间交工证书中的施工单位由项目经理签字，监理接收人由监理单位资料接收人员签字，监理机构由监理单位总监签字。

所有签字全部手写，不可打印。

2.3交工意见需手签。

3.分项工程质量检验评定表3.1，3.2所属建设项目(合同段)的填写，例如1标：“贵阳经金沙至古蔺（黔川界）高速公路PPP项目GJTJ-01”。

3.3基本要求根据JTG F80/1-2017《公路工程质量检验评定标准》隧道工程明洞回填10.5.1条。

3.4“检查项目”和“规定值或允许偏差”根据JTG F80/1-2017《公路工程质量检验评定标准》和JTG/T 3660—2020《公路隧道施工技术规范》填写，实测数据与报告单对应。

3.5外观质量根据JTG F80/1-2017《公路工程质量检验评定标准》选用的实测项目外观质量规定填写，有外观缺陷的需处理，如：“回填破面不积水”。

3.6质量保证资料JTG F80/1-2017《公路工程质量检验评定标准》基本规定填写：“真实、准确、齐全、完整”。

3.7工程质量等级判定“合格”或“不合格”。

3.8当评定表一页写不下时，可增加评定表附表，要求与评定表一致。

3.9所有签字全部手写，不可打印。

4.检验申请批复令填写要求4.1除签字、和日期的填写需手写外，其余均可打印。

5.质量检验报告单填写要求5.1此报告单依据JTG F80/1-2017《公路工程质量检验评定标准》隧道工程明洞回填10.5.2明洞回填实测项目编制。

5.2当报告单一页写不下时，可增加报告单附表，要求与报告单一致。

5.3报告单中的施工时间填写：施工时间为一段时间时，则检查时间为施工第一天时间至施工最后一天时间，（例如：明洞回填施工时间为“2020.1.1～1.5”，则检查时间为“2020.1.1～1.5”）。

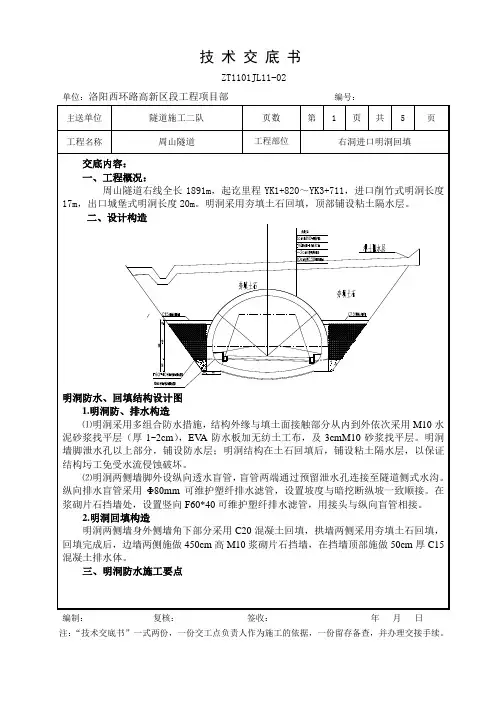

技术交底书
ZT1101JL11-02
单位：洛阳西环路高新区段工程项目部编号：
编制：复核：签收：年月日
注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。

技术交底书
ZT1101JL11-02
单位：洛阳西环路高新区段工程项目部编号：
编制：复核：签收：年月日
注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。

技术交底书
ZT1101JL11-02
单位：洛阳西环路高新区段工程项目部编号：
编制：复核：签收：年月日
注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。

单位：洛阳西环路高新区段工程项目部编号：
编制：复核：签收：年月日
注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。

单位：洛阳西环路高新区段工程项目部编号：
编制：复核：签收：年月日
注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。

2）卷材铺设时应严格遵循作业程序，不应上下同时作业。
3）明洞回填应在防水层完成，且衬砌达到设计强度的70％后进行。
4）劳保用品佩戴齐备，施做防护措施完备。
5）安全措施主要是防范安全事故的措施如：有高处作业要挂安全绳、要使用机械，怎么防止机械伤害、因地形限制，我们的明洞回填首先需要一条路，那车子过这个路的时候注意什么、涉及高边坡作业，要考虑临边防护、搞不搞夜间施工，不搞就说明，搞的话，要布置灯光照片，就牵涉临电使用和管理
明洞回填施工应符合下列要求：
1）明洞回填应加强对防水层及排水系统保护，不得损伤防水层及排水系统。
2）侧墙回填应对称进行，石质地层中岩壁与墙背空隙较小时用与墙身同级混凝土回填；空隙较大时用片石混凝土回填回填密实。回填至与拱顶平齐后，在分层铺满填筑至设计高度。(不要照抄规范，交底里就明确我们这里填什么）
2）回填土石
在防水层完成、衬砌结构达到设计强度70％后进行，在不损毁防水层及排水系统的前提下，尽量对侧墙回填对称进行，拱顶回填应采用小型机械分层进行，分层厚度不得大于0.3m，两侧回填土高差不得大于0.5m。表土层需做隔水层，且隔水层与边、仰坡搭接平顺，防止地表水下渗。《高速铁路隧道工程施工技术规程》Q/CR 9604-2015
接受交
底人员
序号
姓 名
职 务
序号
姓 名
职 务
交底：
复核：
审核：
年月日
中铁五局新建京张铁路三标架子三队技术交底书
工程名称
新八达岭隧道2#斜井
交底编号
JSJ道
施工班组
潘旺生班组
交底名称
明洞回填施工技术交底
技术交底内容
1.编制依据
1）《高速铁路隧道工程施工技术规程》Q/CR 9604-2015；

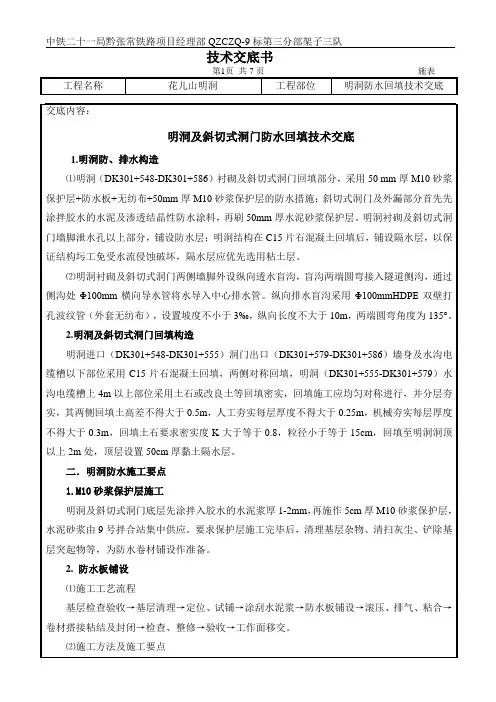

工程名称花儿山明洞工程部位明洞防水回填技术交底交底内容：明洞及斜切式洞门防水回填技术交底1.明洞防、排水构造⑴明洞（DK301+548-DK301+586）衬砌及斜切式洞门回填部分，采用50 mm厚M10砂浆保护层+防水板+无纺布+50mm厚M10砂浆保护层的防水措施；斜切式洞门及外漏部分首先先涂拌胶水的水泥及渗透结晶性防水涂料，再刷50mm厚水泥砂浆保护层。

明洞衬砌及斜切式洞门墙脚泄水孔以上部分，铺设防水层；明洞结构在C15片石混凝土回填后，铺设隔水层，以保证结构圬工免受水流侵蚀破坏，隔水层应优先选用粘土层。

⑵明洞衬砌及斜切式洞门两侧墙脚外设纵向透水盲沟，盲沟两端圆弯接入隧道侧沟，通过侧沟处Φ100mm横向导水管将水导入中心排水管。

纵向排水盲沟采用Φ100mmHDPE双壁打孔波纹管（外套无纺布），设置坡度不小于3‰，纵向长度不大于10m，两端圆弯角度为135°。

2.明洞及斜切式洞门回填构造明洞进口（DK301+548-DK301+555）洞门出口（DK301+579-DK301+586）墙身及水沟电缆槽以下部位采用C15片石混凝土回填，两侧对称回填，明洞（DK301+555-DK301+579）水沟电缆槽上4m以上部位采用土石或改良土等回填密实，回填施工应均匀对称进行，并分层夯实，其两侧回填土高差不得大于0.5m，人工夯实每层厚度不得大于0.25m，机械夯实每层厚度不得大于0.3m，回填土石要求密实度K大于等于0.8，粒径小于等于15cm，回填至明洞洞顶以上2m处，顶层设置50cm厚黏土隔水层。

二．明洞防水施工要点1.M10砂浆保护层施工明洞及斜切式洞门底层先涂拌入胶水的水泥浆厚1-2mm，再施作5cm厚M10砂浆保护层，水泥砂浆由9号拌合站集中供应。

要求保护层施工完毕后，清理基层杂物、清扫灰尘、铲除基层突起物等，为防水卷材铺设作准备。

2. 防水板铺设⑴施工工艺流程基层检查验收→基层清理→定位、试铺→涂刮水泥浆→防水板铺设→滚压、排气、粘合→卷材搭接粘结及封闭→检查、整修→验收→工作面移交。
