明洞回填技术交底

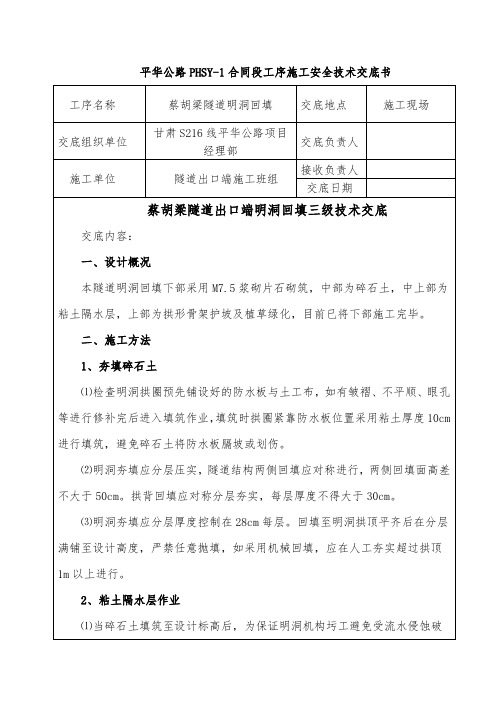

平华公路PHSY-1合同段工序施工安全技术交底书
⑵回填方案正视图
（3）蔡胡梁隧道左线出口端洞门侧面图
（4）左线出口明洞回填正视图
三、施工要求
1、施工准备
（1）回填碎石土作业时应清除防水层不被破坏。

粘土隔水层与边、仰坡搭接良好，封闭紧密，防止地表水渗漏。

（2）施工人员必须带安全帽等防护用品。

（3）工班负责人在每班开工前，应进行班前安全讲话，向作业人员强调安全注意事项。

（4）碎石土采用级配良好的洞口石渣过筛后经试验室检测合格后使用。

2、碎石土的运输
（1）安排专人现场指挥，保证施工有序进行。

（2）如果采用简易轨道和自翻式料斗作业过程中，在提升作业时严禁任
5、植草
（1）为给草种提供一个合适的发芽湿度，提高种子的发芽率，同时避免过于干松的土壤在草种撒播时滚滑，应对坡面进行少量多次的浇灌，以渗透土壤5cm以上，保持坡面土壤水分充足为宜。

（2）撒播前应检查坡面土壤的湿度，以土壤渗透5cm后第二天播种为宜。

（3）将勾兑好的草种装入洁净器皿中，人工进行撒播，撒播时应根据土壤结构，少量多次重复撒播，使草种均匀分布，避免顺坡而下流滑动。

同时应。

明洞开挖与回填施工安全交底1. 引言在土木工程中，明洞开挖与回填是非常关键的施工环节，直接关系到工程的施工质量和安全。

为了确保施工过程中没有发生意外和事故，本文将详细介绍明洞开挖与回填施工的安全要求和交底内容。

2. 明洞开挖施工安全交底2.1 安全目标明洞开挖施工的安全目标是保证施工人员的人身安全，确保施工过程顺利进行。

为了达到这个目标，施工单位应当制定相应的安全管理措施，并进行全员安全培训。

2.2 施工环境安全措施在明洞开挖施工中，施工单位需要采取一系列的措施来确保施工环境的安全。

具体措施包括但不限于： - 在施工前进行现场勘察，确保施工地点周围无危险隐患； - 安排专人负责现场安全工作，做好施工现场防护设施的安装和维护； -监测施工地点的水位、地质等情况，随时掌握施工环境变化；- 设置合理的通风系统，减少施工现场的有害气体积聚。

2.3 施工人员安全要求明洞开挖施工人员需要具备相关的专业知识和技能，同时要符合以下安全要求： - 参加相应的安全培训，了解施工安全措施和紧急应变措施； - 佩戴个人防护装备，包括安全帽、安全鞋等； - 遵守现场的交通路线和指示标志，严禁闲逛和乱丢杂物； - 注意施工现场的秩序和整洁，避免事故发生。

明洞开挖施工过程中使用的机械设备必须符合安全规范，并经过专业人员的检测和维护。

施工单位需要确保： - 机械设备的操作人员具备相应的证书和经验，严禁无证操作； -定期对机械设备进行检查和保养，及时处理故障和异常情况；- 保持机械设备的稳定运行，并根据实际情况调整使用参数；- 严格执行机械设备的操作规程和安全操作规范。

3. 明洞回填施工安全交底3.1 安全目标明洞回填施工的安全目标是确保回填工作的质量和安全，避免因施工不当而引发问题。

为了实现这个目标，施工单位需要制定相应的回填施工方案，并确保施工人员遵守相关规定。

3.2 施工环境安全措施在明洞回填施工中，施工单位需要采取一系列的措施来确保施工环境的安全。

明洞防水回填技术交底交底内容：明洞防水回填技术交底1.明洞防、排水构造⑴明洞衬砌及斜切式洞门回填部分，采用30mm厚M10砂浆保护层+防水板+无纺布+50mm厚M10砂浆保护层的防水措施；斜切式洞门及外漏部分首先先涂参胶水的水泥及渗透结晶性防水涂料，明洞墙脚泄水孔以上部分，铺设防水层；明洞结构在土石回填后，铺设隔水层，以保证结构圬工免受水流侵蚀破坏，隔水层应优先选用粘土层。

⑵明洞两侧墙脚外设纵向透水盲沟，盲沟两端圆弯接入隧道侧沟，通过侧沟处Φ100mm 横向导水管将水导入中心排水管。

纵向排水盲沟采用Φ100m mHDPE双壁打孔波纹管（外套无纺布），设置坡度不小于3‰，纵向长度不大于10m，两端圆弯角度为135°。

2.明洞回填构造明洞墙身水沟电缆槽以下部位采用C15混凝土回填，水沟电缆槽以上部位采用土石或改良土等回填密实，回填施工应均匀对称进行，并分层夯实，其两侧回填土高差不得大于0.5m，人工夯实每层厚度不得大于25cm，机械夯实每层厚度不得大于0.3m，回填土石要求密实度K 大于等于0.8，粒径小于等于15cm，回填至明洞洞顶以上2m处，顶层设置50cm厚黏土隔水层。

二．明洞防水施工要点1.M10砂浆保护层施工明洞底层先涂参入胶水的水泥及渗透结晶性防水涂料厚1-2mm，再施作3cm厚M10砂浆保护层。

要求保护层施工完毕后，清理基层杂物、清扫灰尘、铲除基层突起物等，为防水卷材铺设作准备。

2. 防水板铺设⑴施工工艺流程基层检查验收→基层清理→定位、试铺→涂刮水泥浆→防水板铺设→滚压、排气、粘合→卷材搭接粘结及封闭→检查、整修→验收→工作面移交。

⑵施工方法及施工要点①基层清理明洞结构外M10砂浆保护层施工完毕后，清理基层杂物、清扫灰尘、铲除基层突起物等；②定位、弹线、试铺在基层上按照规范要求弹出基准线，裁剪、试铺防水卷材；③防水卷材铺设卷材根据工作面的情况，并按铺贴部位的形状，长度、宽度等对卷材下料，然后将卷材对准基准线或试铺，揭开卷材一端到另一端，在基层上均匀抹水泥浆一道（厚度为5mm左右），将卷材背面隔离纸撕开，沿基准线进行铺贴；④大面积铺粘卷材将卷材沿基准试向前推进，随后用力向前和向两侧拍打、滚压，排出空气，卷材向前铺贴时，应随时与基准线对齐，以确保防水卷材的正常搭接。

明洞回填技术交底咱今天就来好好唠唠明洞回填这档子事儿。

前阵子我去了一个工地，亲眼目睹了一次明洞回填的施工。

那场面，真是让我对这技术有了更深的感受。

先说这明洞回填的准备工作，那可真是不能马虎。

得把明洞的结构啥的检查个仔细，有裂缝、破损的地方，必须先处理好了，不然以后准出问题。

就像我那次看到的，有个工人师傅因为图省事，没认真检查明洞结构，结果回填的时候就出了小状况，可把大家急坏了。

回填的材料选择也有讲究。

得用透水性好的材料，比如说砂砾、碎石啥的。

可别乱用那些容易积水、不透水的材料，不然水积在里面，明洞可就遭罪了。

而且这材料的质量也得过关，大小要均匀，不能有太多的杂质。

回填的时候，分层回填、分层压实这是关键。

每一层的厚度可不能太厚，一般也就 30 厘米左右。

压实时，得用合适的压实设备，把土压得实实在在的。

我记得那次看到的师傅们，压实的时候可认真了，来来回回好几遍，确保每一处都压实到位。

还有啊，回填的坡度也得控制好。

不能太平，也不能太陡，要保证水能顺利排走，不然积水了可就麻烦啦。

在施工过程中，要时刻注意安全。

别小看这回填，要是不小心，也容易出事故。

比如机械操作的时候，得小心周围的人，别碰到了。

另外，还得做好监测工作。

看看回填后的沉降情况，要是有异常，得赶紧采取措施。

总之，明洞回填这活儿，看着简单，其实里面的门道多着呢。

每一个环节都得精心处理，不能有丝毫马虎。

只有这样，才能保证明洞的质量，让它稳稳地为我们服务。

希望这次跟您说的这些，能让您对明洞回填技术有更清楚的了解，在实际操作的时候心里更有底。

咱可不能在这上面出岔子，得把活儿干漂亮咯！。

中铁大桥局赣龙铁路桥隧项目部第子队技术交底记录时间：年月号地点：架子队会议室交底人：技术负责人：接受人：交底内容：详见隧道明洞回填施工技术交底隧道明洞回填施工技术交底一、明洞回填施工明洞衬砌完成后立即施作防水层，回填、铺砌和排水的施工。

拱背回填时应对称回填、分层夯实，每层厚度不大于0.3m，两侧回填土面高差不大于0.5m。

明洞拱墙部位外侧均应铺设防水层，回填土石坡面应铺设隔水层，以保证圬工结构免受流水侵蚀及冻融作用。

拱部外侧防水层由M10水泥砂浆保护层、防水板、土工布、砖砌保护层等依次铺设而成。

采用墙底开挖时，明洞边墙外侧防水层与拱部防水层相同；采用墙顶开挖时，明洞边墙外侧防水层由防水板、土工布埋设而成。

明洞结构在土石回填后，回填层表面均应铺设隔水层，隔水层可以选用粘土隔水层和复合防水层等，在粘土取材困难时或者地表有绿化（复耕）需要时，应选用复合防水层，以最大限度减小工程对环境的影响。

粘土隔水层与边坡的搭接应良好，接缝材料的延伸性应良好，已形成弹性连接，防止不均匀沉降，造成拉翦破坏。

二、明洞防排水质量要求1、明洞洞顶、内墙及洞门墙背防水形式应符合设计要求；2、卷材防水层所选用的卷材及主要配套材料质量应符合设计要求；3、水泥砂浆防水层（含聚合物水泥砂浆、掺外加剂或掺合料水泥砂浆）应根据原材料性能和设计要求进行配合比和设计；4、卷材防水层及其转角处、变形缝等细部做法应符合设计要求；5、明洞设置的截水沟、排水沟、纵向盲沟、盲管等排水设施的位置、结构尺寸应符合设计要求，排水系统顺畅，无淤积阻塞；6、卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。

基层阴阳角处应做成圆弧形；7、卷材防水层的搭接缝应粘（焊）接牢固、严密，不得有皱折、翘边和鼓包等缺陷；8,、卷材防水层的保护层应符合设计要求，保护层应与防水层粘结牢固，结合紧密，厚度均匀一致；9、防水卷材铺贴时，两幅卷材短边和长边的搭接宽度均不小于100mm，采用双层卷材的接缝应错开1/2～1/3幅宽，且两幅卷材不得垂直铺贴。

XXXX隧道明洞技术交底1 适用范围本交底适用于用xxx隧道xx端洞口明洞工程。

2工程概况xxxx隧道xx端洞口右线明洞长10m，起止里程K5+030～K5+040；左线明洞长8m，起止里程ZK5+032～Z K5+040。

隧道洞门采用端墙式洞门。

明洞主拱圈、仰拱均采用C30钢筋混凝土，仰拱采用C15片石混凝土回填。

明洞与暗洞交接处设置一道沉降缝，仰拱与与拱圈间设置纵向施工缝。

3 施工工艺流程施工准备→仰拱开挖→基底处理→仰拱钢筋绑扎→仰拱、回填及边墙基础施工→立明洞内模（模板台车就位）→拱圈钢筋绑扎→立明洞外模→浇筑混凝土→混凝土养生→脱模→防水层施工→明洞回填施工→明洞验收4 施工方法4.1 施工准备明洞开工前应按照设计做好洞门截水天沟和边仰坡，避免雨水对明洞边坡的冲刷。

开挖前准确对明洞仰拱开挖边线和中线进行放样，以避免超欠挖造成的浪费。

放样的同时测绘明洞实际开挖横断面，计算施工土石方量与设计方量核对。

4.2 仰拱开挖仰拱土方采用反铲开挖，自卸汽车运渣到指定地点。

石方采用松动爆破开挖，爆破后大块石渣及局部欠挖采用人工辟裂法破碎，反铲装渣，自卸汽车运渣到指定地点。

开挖过程中要严格控制开挖深度、开挖断面、隧道中线，避免超挖。

土方开挖可预留20～30cm 人工处理。

4.3 基底处理明洞仰拱基础挖至设计标高后，核对地基承载力是否不小于设计要求的250KPa。

土质挖方到基地标高后清理浮土，实验室进行地基承载力试验，与设计图纸核对，地基承载力第1页，共8页达到设计要求，对基地进行夯实，准备进行下道工序；如地基承载力不够，报业主、监理、设计单位变更设计，可采取浆片、砼换填等处理措施。

石质挖方到设计标高后清理浮渣，对进入到仰拱范围内的孤石进行小炮处理，经验收合格后进入下道工序。

4.4 仰拱施工明洞开挖完成后应及时进行仰拱施工，避免雨水浸泡基坑。

(1) 仰拱钢筋加工、绑扎仰拱钢筋在钢筋加工场加工，加工时注意按照规范要求错开钢筋搭接位置，保证搭接长度，钢筋存放在钢筋棚内或用防水布包严，防止锈蚀。

**隧道进口明洞回填施工技术交底一、明洞工程概况：隧道进口明洞为DK319+700～+800长度为100m，明洞开挖采用明挖法墙底开挖法施工。

二、施工工艺1．浆砌片石回填明洞线路左右侧内轨以下1.87m范围内采用M7.5浆砌片石回填。

⑴、原材料及质量要求：砌体工程的石料应质地坚硬，不易风化，无裂纹，表面污渍应清除。

片石：形状不受限制，其中部厚度不小于15cm。

用作镶面的片石宜表面平整、尺寸较大，边缘厚度不小于15cm。

⑵、砂浆配合比砂浆的配合比由试验室选定，现场按配料单进行控制。

拌制的砂浆具有适当的流动性和良好的和易性，砂浆随伴随用，当运输过程或储存过程中发生离析、泌水现象时，砌筑前重新拌和。

已凝结的砂浆不得使用。

⑶、砌筑方法砌筑砌体采用挤浆法分层分段砌筑。

分段位置设置在伸缩缝或沉降缝处，两相邻段的砌筑高差不大于120cm，分层水平砌缝大致水平，各砌块的砌缝相互错开，砌缝饱满。

保证做到石料不得无砂浆直接接触和干填片石后铺砂浆的作法，砌筑时石料的大面朝下,较宽的砌缝可用小石块挤塞,挤浆时用小锤敲打石料，将砌缝挤紧不得留有空隙。

①、浆砌片石的砌缝不大于4cm，两层间的错缝不小于8cm。

②、镶面片石的砌缝不大于3cm，两层之间的错缝不小于8cm。

⑷、砌体的养护：砌筑完毕后应及时覆盖，经常洒水保持湿润，常温下养护期不小于7d。

2．明洞防水层（防水板）的铺设明洞内轨以上铺设EVA防水板、线路左右墙角纵设￠80盲管。

⑴、防水板施工防水板采用1.5mmEVA防水板材。

①、铺设防水板时，先铺设3cm厚M10砂浆保护层。

防水板幅间的焊接采用自动双缝热熔焊接机按照预定的温度、速度焊接，单幅焊缝的有效焊缝宽度不小于15cm，焊缝强度不小于母材强度的70%。

焊接后两条缝间留一条空气道，用空气检测器检测焊接质量，当压力表达到0.25MPa时暂停充气，保持15min，压力下降在10%以内，说明焊缝合格；如压力下降过快，说明有未焊好处，用肥皂水涂在焊缝上，有气泡的地方重新补焊，直到不漏气位置，防水板幅间的搭接宽度必须大于15cm。

一、编制依据1. 国家及地方有关安全生产的法律法规、标准规范。

2. 隧道工程专项施工方案。

3. 明洞浇筑施工图纸及技术资料。

二、工程概况1. 工程名称：____________________2. 施工地点：____________________3. 施工单位：____________________4. 施工班组：____________________三、安全目标确保明洞浇筑施工过程中，人员安全、设备安全、环境安全，实现零事故、零伤害。

四、安全技术措施1. 人员管理（1）施工人员必须经过专业培训，持证上岗。

（2）施工人员应熟悉本岗位的操作规程和安全注意事项。

（3）施工现场必须佩戴安全帽、安全带等个人防护用品。

2. 设备管理（1）机械设备必须符合国家相关标准，定期进行维护保养。

（2）机械设备操作人员必须持证上岗，熟练掌握设备操作技能。

（3）机械设备运行过程中，必须严格执行操作规程，确保设备安全运行。

3. 施工工艺（1）明洞浇筑前，应做好施工准备，包括模板安装、钢筋绑扎、混凝土配合比等。

（2）模板安装应牢固可靠，防止倾覆、坍塌。

（3）钢筋绑扎应严格按照设计要求进行，确保钢筋位置准确、间距合理。

（4）混凝土浇筑前，应检查混凝土配合比、坍落度等指标，确保混凝土质量。

（5）混凝土浇筑过程中，应分层、均匀浇筑，防止出现蜂窝、麻面等质量问题。

（6）混凝土浇筑完成后，应及时进行养护，确保混凝土强度达到设计要求。

4. 安全防护措施（1）施工现场应设置安全警示标志，提醒施工人员注意安全。

（2）施工现场应设置安全通道，确保施工人员通行安全。

（3）施工现场应设置安全防护设施，如防护栏杆、安全网等，防止高处坠落、物体打击等事故发生。

（4）施工现场应设置消防设施，确保火灾事故得到及时控制。

五、应急措施1. 火灾事故（1）立即切断电源，关闭火源。

（2）组织人员使用灭火器、消防栓等消防设施进行灭火。

（3）迅速撤离人员，确保人员安全。

技术交底书
主送单位一项目部各架子队编号MDFSHT
项目名称明洞防水、回填施工日期2011.07.02
一、明洞防水
1、总体原则：为防止衬砌背后积水、洞内漏水，在衬砌背后铺设防水板加土工布，在明洞衬砌拱脚背后（或边墙脚背后）设置纵向坡度不小于2‰的纵向φ110打孔波纹管，边墙衬砌背后每隔5～10m设置竖向φ50打孔波纹管，墙底设泄水管，衬砌外汇水通过竖向盲沟和与之相接的纵向盲沟，由泄水管引入洞内侧沟。

2、防水层及隔水层：明洞结构面被回填土石掩埋部分，应铺设防水层，回填土石坡面应铺设隔水层，以保证圬工免受水流侵蚀等，在无粘土地区，洞顶可用复合防水层及干砌片石。

见下图。

3、粘土隔水层与边坡的搭接均应良好，变形缝等薄弱环节应加强防水措施，接缝材料的延伸性应良好，以形成弹性连接，防止不均匀沉陷，造成拉剪破坏。

4、地下水发育处设置竖向排水盲沟，间距5～10m设置1道；纵向排水盲沟采用φ100打孔波纹管，周围铺设碎石层，并用三通接头与竖向排水盲沟连接。

见下图。

施工技术交底书接收人名单
