软件工程 第六讲 结构化分析方法

④：“数据流图是SA方法中用于表示系统 逻辑模型的一种工具，它以图形的方式描 绘数据在系统中流动和处理的过程。由于 它只反映系统给必须完成的逻辑功能，所 以它是一种功能模型。”功能模型具体是 指什么呢，该如何理解？（8.3， p107）

数据流图的作用到底是什么？ 如何快速简介的制作一张数据流图？

也称为数据处理或变换或处理，是对数据处理的 单元。 加工（处理）的命名规则：



顶层的加工名就是软件项目的名字。 加工的名字最好使用动宾词组。可以用主谓词组。 不要使用意义空洞的动词作为加工名，即只有动词或 主语。 如果在命名时遇到困难，说明你可能对数据流的分解 不恰当，应进行重新分解。
①结构化分析方法（SA）

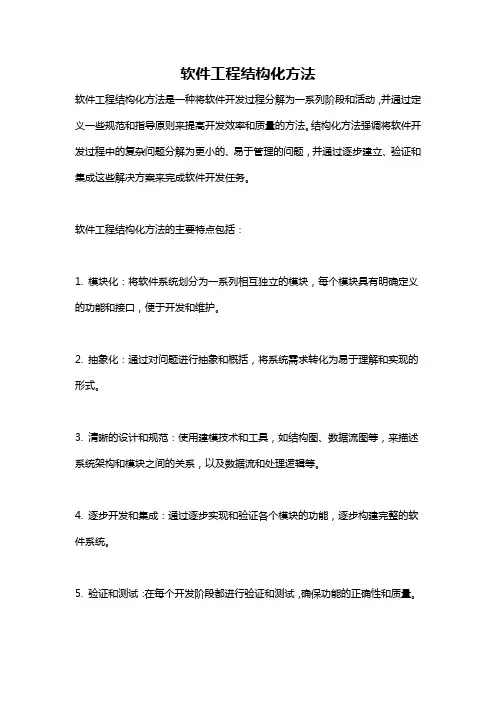

结构化分析方法是一种面向数据流的需求 分析方法，适合于数据处理类型软件。 策略：自顶向下逐层分解
问题：“自顶向下逐层 分解”是不是和程序设 计一样分成模块来单独 进行开发 结构化分析为什么是自 顶向下逐层分解，那为 什么不是自底向上的分 解？
①结构化分析方法（SA）

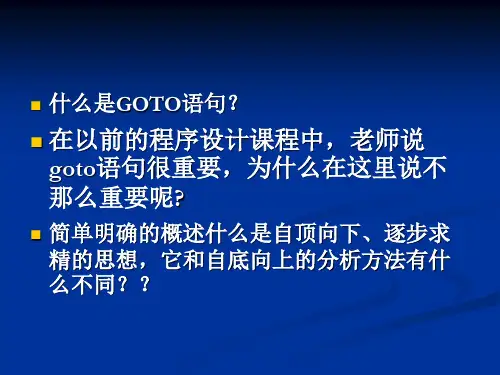

什么是GOTO语句？

在以前的程序设计课程中，老师说 goto语句很重要，为什么在这里说不 那么重要呢?
简单明确的概述什么是自顶向下、逐步求 精的思想，它和自底向上的分析方法有什 么不同？？

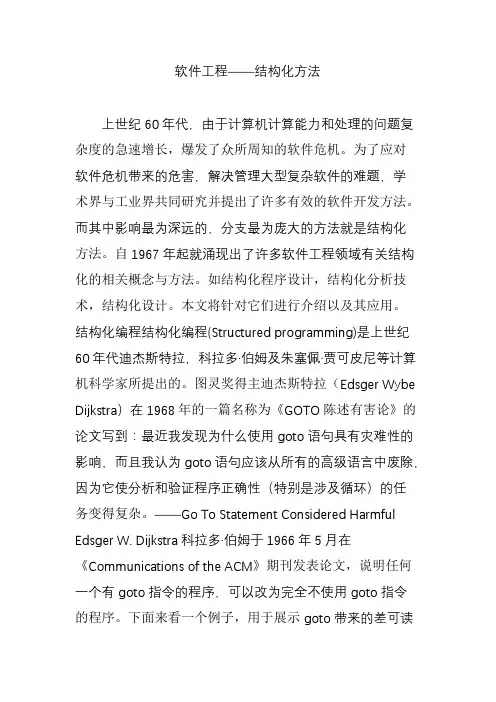

结构化设计程序的方法在软件工程提出后产生， 主要是提出取消“GOTO“语句的使用。我想问的 是在结构化中的模块之间的接口不就算是 “GOTO”语句吗？ 问题一：书中104在讲到结构化程序设计（SP）中 提到的“只要三种控制结构（顺序、选择、重复） 就是能表达用一个入口和一个出口的流程图所能 表达的任何程序逻辑”该做如何理解？ 问题二：该如何来理解结构化方法的指导思想 （自顶向下、逐步求精）与两个基本原则（抽象、 分解）的联系？
数据源点/终点（汇点）



外部实体：系统之外的实体，包括人、物 或其他软件系统。 数据源点：给系统提供数据的外部实体。 数据终点（汇点）：接收系统输出数据流 的外部实体。 2、 一个数据源点也可以是数据终点吗？ （p108 8.3.1.4 ） 源点和终点（汇点）可以是同一外部实体。
返回
加工
DFD的符号体系

基本符号 扩充符号
返回
(i)、DFD的基本符号
实体名
或
实体名
或
实体名
数据的源点/终点 （汇点） 加工 数据流
编号 加工名
或
编号 加工名
或
编号 加工名
数据流名
ห้องสมุดไป่ตู้
文件名
或
编号 文件名
或
编号
文件名
数据存储
1
2（软设） 3（系分）
返回

P110： 第（8）个注意事项，给出了数据流 图的另一套基本符号。我不知道何时该用 原来的那一套基本符号，何时用这套基本 符号？这两套符号分别用在什么场合？
数据流图的基本符号表示了什么含义？除 了4种基本图形符号还有别的图形符号吗?




111页：图8.7所表示的是与图8.2等价的DFD，那 么在实际画DFD时，我们怎样确定具体使用哪 一种符号？这两种符号有什么区别和联系？ 书上给出了两种类型的数据流图,那我们在画数 据流图时应该选择哪种呢? 1、数据流图的画法有两种，哪一种比较适合我 们？ 数据流图矩形里面的内容是什么含义，椭圆里 面的内容又是什么含义，矩形与椭圆之间用箭 头表示有什么联系？


由当前系统的逻辑模型导出目标系统的逻 辑模型
107页：在建立目标系统的逻辑模型时，分析人 员根据自己的经验，采用自顶向下的逐步求精 的分析策略，除了自顶向下的分析方法外，是 否还有其它的方法？ 又如何去具体建立目标系统的逻辑模型？

（3）需求分析方法



结构化分析方法（ SA） 面向对象的分析方法 形式化分析方法 问题： 软件分析方法有哪些？各种方法的 特点及其应用在哪些软件分析中更合理？ SA分析对软件工程项目开发有什么联系？

问题六：基本加工是靠自己的经验来确定的，还 是有一定的标准？
返回
数据流



表示数据的流向。 数据流由一组数据项组成。 命名规则和注意事项：

数据流的名字用名词或名词词组 应尽量使用现实系统中已有的名字 把现实环境中传递的一组数据中最重要的那个数据的名字作为数 据流的名字 不要把控制流作为数据流 不要使用意义空洞的名词作为数据流名，如”数据“、“信息 “等。 如果在命名时遇到困难，说明你可能对数据流的分解不恰当，应 进行重新分解。 对流进或流出文件的数据流不需标注名字。

什么叫软件重用的问题？
需求分析的任务（8.2.3）

获得当前系统的物理模型
107页：“建立当前系统的物理模型时，这一模 型包含了许多具体因素”中“具体因素”指的 是什么？ 建立出来的物理模型具体是什么样的？


抽象出当前系统的逻辑模型
应该怎么样去抽取当前系统的逻辑模型？ 物理模型反映了系统“怎么做”的具体实现， 去掉物理模型中非本质的因素，抽取出本质的 因素，这里的非本质和该如何理解？
返回
问题

数据流图中的数据流有哪几种类型?

关于数据流程图的绘制，其中对于数 据流、加工等部分的命名很模糊？
工具：数据流图、数据字典、结构化英语 （语言）、判定表和判定树等。


结构化方法最适用于哪种软件生存周期模 型？ 106页：“SA方法利用图形等半形式的描 述方式表达需求……”中“半形式的描述 方式”。

P105：2、IDEF、SA分别各指什么？
ⅰ、数据流图（DFD）（3.5)


作用:用来描述数据处理过程的。它从数据 传递和加工的角度，以图形的方式刻画数 据流从输入到输出的传输变换过程。它表 示了系统内部信息的流向，并表示了系统 的逻辑功能（做什么）。 DFD的符号体系 DFD的画法 注意事项 DFD与其他流程图的区别
8.1 概述


在p104中，提到只要有三种控制程序，就能 表达用一个入口和一个出口的流程图所能 表达的任何程序逻辑，这句话没有能够理 解。 104页：“1969年，Bohm和Jacopini首次证 明了只要三种控制结构就能表达一个入口 和一个出口的流程图所能表达的任何程序 逻辑”中“一个入口和一个出口的流程 图”。
