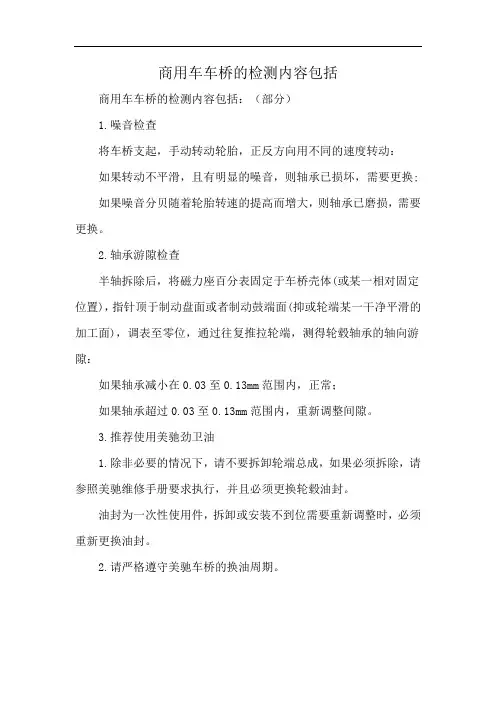

商用车车桥的检测内容包括
商用车车桥的检测内容包括：（部分）
1.噪音检查
将车桥支起，手动转动轮胎，正反方向用不同的速度转动：
如果转动不平滑，且有明显的噪音，则轴承已损坏，需要更换;
如果噪音分贝随着轮胎转速的提高而增大，则轴承已磨损，需要更换。
2.轴承游隙检查
半轴拆除后，将磁力座百分表固定于车桥壳体(或某一相对固定位置)，指针顶于制动盘面或者制动鼓端面(抑或轮端某一干净平滑的加工面)，调表至零位，通过往复推拉轮端，测得轮毂轴承的轴向游隙：
如果轴承减小在0.03至0.13mm范围内，正常；
如果轴承超过0.03至0.13mm范围内，重新调整间隙。
3.推荐使用美驰劲卫油
1.除非必要的情况下，请不要拆卸轮端总成，如果必须拆除，请参照美驰维修手册要求执行，并且必须更换轮毂油封。
油封为一次性使用件，拆卸或安装不到位需要重新调整时，必须重新更换油封。
2.请严格遵守美驰车桥的换油周期。
车桥总成制动性能试验台的设计摘要：汽车在行驶过程中制约其动力的重要的关键的零件就是制动器了。
而制动器的本身的机能的高低情况就是一辆轿车在整体条件下是否能够突出的关键点。
当汽车的制动器能够承担起自身的时候，制动器对于一辆汽车而言就是一个相当重要的部件，进而制动器的质量就会对汽车各方面都产生显著的影响。
所以，当汽车上完成制动器的装置之后，我们就把车桥的总成设置成我们进行制动器整体效果检验的一个标准，从而探寻那些需要解决和改善的问题。
首先，商用车发动机的制动设计上，制动系统的选择，是和汽车的动力性能息息相关的，所以归根到底制动功率的选择是关键。
从另一方面来讲，最大的制动力产生在一个车桥抱死、另一个车桥即将抱死的情况下。
制动力是取决于路面的性质、汽车重量载荷、前桥垂直载荷、后桥垂直载荷、轴距、重量分布等多重因素的。
而汽车的运动性质是取决于哪一根轴抱死。
当然，当我们考虑汽车的转向和方向稳定性时，防止抱死比缩短距离更关键。
所以用ABS/ESP/TCS来优化制动效果。
在发动机上，可选择的有发动机制动（Engine Brake）和排气制动（Exhaust Brake）。
两种发动机的原理和制动功率都不一样。
前者是通过ECM干预发动机做功行程，使其喷油器关闭，排气阀打开取消作功（四两拨千斤）。
而后者是采用碟阀封堵排气管，将发动机变成空压机，消耗功率，使车辆制动。
但是制动系统设计的技术大纲仍是要根据整车的要求，选配适当的组件。
1.我国汽车检测技术的发展现状六十年代的中国就着手了探索汽车检测技术的项目，为了能够达到车辆检修的要求，当时交通部主持进行了发动机汽缸漏气量检测仪、点火正时灯等检测仪器的研究、开发。
七十年代的时候，国家主要相关部门着重进行了汽车检测技术的发展研究，汽车不解体检测技术及设备被列为国家科委的开发应用项目。
由交通部主持研制开发了反力式汽车制动试验台；惯性式汽车制动试验台；发动机综合检测仪；汽车性能综合检验台（具有制动性检测、底盘测功、速度测试等功能。
简述桥梁检测车的基本结构
桥梁检测车的基本结构有哪些这里由武汉朗晟工程给大家说说：
桥梁检测车由底盘、副车架、支腿机构、作业装置、作业装置电液控制系统和作业斗等部分组成。
桥梁检测车采用车载式设计，作业装置装在通用载重汽车底盘上，具有很大的机动灵活性。
其作业装置机械部分由回转机构、三节可伸缩折叠机构、作业斗等组成。
其中回转机构由液压马达驱动。
三节可伸缩折叠臂中，大臂为单级伸缩臂，二臂和小臂为两级伸缩臂，三节伸缩臂的伸缩和升降折叠变幅由均液压缸驱动，其中二臂和小臂的升降折叠变幅采用四连杆行程放大机构。
作业斗吊挂在臂架末端，采用重力方式实现姿态自动调平，并在作业斗吊叉与提耳间设有液压阻尼、锁定缸，以减缓作业装置展开、收缩过程中作业斗的摆动和作业状态下由外力引起的作业斗晃动。
支腿机构可支起作业车车体，既保证了作业时车体的稳定，又方便作业装置越过桥梁栏杆展开。
其四个支腿的伸缩和升降由液压缸驱动，实现车架的起落操作。
支腿下部为滚轮，可使桥梁检测车在支腿接地状态下低速行驶，从而又具有安全稳定前提下的动态工作特性。
公司的桥梁检测车出租遍及全国，我们能为处于不同自然条件下建筑特点不同的各种桥梁，提不同类型的检测车。
以最济的选择，最快捷的方式为广大桥梁检测单位、桥梁与隧道施工单位、维修养护单位的检测人员维护施工人员，提供快捷、专用、安全的操作平台。
车辆性能测试硬件配置方案概述在对汽车的性能进行测试时，需要一套专业的测试硬件设备。
本文将介绍一套基本的车辆性能测试硬件配置方案，包括测试仪器的种类、数量以及使用注意事项。
硬件配置方案硬件设备1.车载诊断仪器：用于监测测试车辆各项数据，如速度、转速、油耗等。
2.线性减速器：用于测试车辆的加速度、制动距离等参数，也可以用于测量车辆的动力性能和稳定性。
3.电子防滑控制装置：用于测试车辆的制动能力和抓地力。
4.轮胎，燃料：测试车辆使用标准轮胎和燃料，以确保测试结果的可靠性。
硬件数量对于一般的车辆性能测试，以下是硬件数量的建议：1.车载诊断仪器：每辆测试车辆一个。
2.线性减速器：每两辆测试车辆一个。
3.电子防滑控制装置：每辆测试车辆一个。
4.轮胎，燃料：根据测试需要确定数量。
注意事项1.测试设备和仪器必须得到相应的认证和合格性评估，以确保测试结果的可靠性和准确性。
2.外力、车速、路况和天气等外部因素会影响测试结果，测试时需尽量控制这些变量，以保证测试结果的有效性和精确性。
3.在测试过程中应当注意测试设备的正确使用方法和操作流程，确保测试结果符合相关规定和要求。
4.测试数据应得到有效存储和分析，以便后续的数据处理、统计和报告。
总结车辆性能测试硬件配置方案对汽车制造和开发的过程非常重要，可以为汽车制造企业提供有价值的数据和参考意见。
本文介绍了一套基本的车辆性能测试硬件配置方案，硬件设备包括车载诊断仪器、线性减速器、电子防滑控制装置、轮胎和燃料等，使用时需要注意一些测试环境和测试设备使用条件。
作为汽车的重要部件，车桥主要是起到在车架与车桥之间传递力与力矩的作用。
因此，车桥需要定期进行测试检修，以保证汽车运行安全。
目前国内已经有了功能完善的车桥综合性能测试系统，下面给大家介绍一下该系统的试验功能和参数。
一、本试验机的主要功能1、检验项目:(1)制动时间: 用飞轮模拟车辆的平动惯量,试验机通过电液比例技术控制制动系统实现制动动作:制动压力、速度可以软件或手动无级设定;试验前人工安装快接接头，然后便可方便地进行液压软管的人工插拔。
通过10MHz精密时钟分频，可以轻松精密到微秒;(2)制动诚速度: 包括平均制动诚速度、最大制动减速度及制动诚速度随制动时间或距离的变化曲线。
在解决Windows的多任务分时问题的基础上，通过对制动时间和制动距离的实时传感记录，给出相应曲线:(3)制动扭矩(或制动力);包括平均制动扭矩、最大制动扭矩及制动扭矩随制动时间或距离的变化曲线。
采用数字式无炭刷转矩传感器，免维修。
同时采用实时传感与记录技术，给出扭矩曲线，以及相关的统计分析值;(4)制动跑偏: 通过由上述检测项目得到的两侧制动曲线的检测分析给出;(s)制动热衰退特性曲线: 将-定车速的车制动到-一个较低车速，反复进行多次，对每次制动的效应加以传感记录并进行分析。
不仅按照有关的整车国家标准给出衰退率，而且给出衰退的过程曲线，仅对制动器发热失效的分析用。
(6)车桥内阻力矩: 通过输入输出扭距的传感比较给出在不同转速、载荷下的车桥内阻力矩的平均值和最大值以及变化曲线;(7) “发卡”检测车桥内阻力矩的瞬态突变以及周期性波动;(8)车桥传动效率: 给出额定工况(可以设定)下的车桥传动效率，以及任意工况下的传动效率值。
(9)差速器差速特性:传感检测两侧速差,转矩差,分析给出差速器的内阻力矩和差速锁的响应情况。
(10)噪声等级:检测车桥在不同的转速和载荷下的噪声声功率级(dB 值;(11)振动等级: 检测车桥在不同的转速和载荷下的振动加速度值;(12)异响的频谱分析: 通过噪声信号的频谱分析，采用人工智能技术，判断异响情况;(13)振动的频谱分析: 通过振动信号的频谱分析，采用人工智能技术，判断异响情况;(14)主减速器油温检测:采用温度传感器检测主检速器润滑油的温升情况;(15)密封性测试: 采用加低压，气压力传感的方法进行车桥的密封性测试。
美国密西根科技公司AN02汽车测试系统Test Systems for Automotive● 测试对象为车上各种轴、齿轮、车轮、减震部件、受力部件；● 测试参数为扭矩、应变、力、温度、转速、加速度、三分力、六分力； ● 发动机气缸容积、压缩比率、泄漏比率测试；●我们在车辆测试传感器领域具有大量经验；专业为各种汽车部件的测试提供定制传感器；MSC汽车测试传感器分类MSC为汽车的六大系统提供测试传感器。
这六大系统为：发动机系统、传动系、行驶系、制动系、转向系、车身。
其中行驶系还包括悬架、车架、车轮等子系统。
主要测试参数为这些部件及系统的扭矩、应变、力、转速、加速度、温度。
主要部分如上图所示。
本文除了各种汽车系统传感器，以及整个测试系统进行介绍。
MSC汽车测试传感器简介MSC的汽车测试传感器主要分两种：一种是标准产品的传感器，另一种是定制传感器。
定制传感器按照不同的车型、不同的部件进行定制。
有时使用原始的车载部件进行改装，改装成具有传感器功能的部件。
设计该类传感器的目的是为了精确的采集旋转轴的应变、力。
同时尽可能少的改变它的强度和其他特性。
定制传感器，能够直接安装于系统中，成为其中的一个部件工作，这样能够最真实、最精确的采集应变、力数据。
MSC的汽车测试传感器都能工作于各种恶劣的实际路试环境。
并由于其温度补偿功能，使其在极宽的温度范围内正常工作。
发动机系统各类轴、齿轮类产品，气缸容积、压缩比，悬置测试传动系各类轴、变速器、离合器行驶系的车架、悬架、车轮、轴车身各种受力部件，如门铰链，滑移门支其他车辆相关测试传感器，如车辆称重传感器等MSC 汽车测试设备应用举例：注1：图中所有系统都可以选配温度测试热电偶；注2：图中所列各种测试设备，只是MSC 的一部分供应产品，MSC 同时提供大量定制传感器。
变速箱、离合器： 涡轮、齿轮、轴 扭矩、应变、力踏板:扭矩、应变、力发动机轴、齿轮： 扭矩、应变、力发动机： 输出扭矩发动机：气缸容积、压缩比发动机、车架、副车架： 安装悬置点的三分力及六自由度力测试车轮：六分力、扭矩、应变、力半轴：扭矩、应变、力驱动轴： 扭矩、应变、力球铰链、转向节： 扭矩、应变、力、三分力 半轴： 减震器、弹簧： 应变、力刹车、ABS ： 响应时间、 刹车距离悬架的轴、杆： 应变、力车体框架、座椅： 挠度、三分力车身： 车窗夹力、 滑移门支架力方向盘，转向轴：三分力、扭矩、应变、力3汽车测试系统车辆称重： 车轮可直接驶上上图为发动机曲轴扭矩、应变、力、温度传感器MSC 发动机系统测试传感器简介 (for Engine System) 发动机测试——轴类传感器曲轴及连杆传感器曲轴及连杆传感器是比较复杂的应用。
车车桥结构图文讲解车车桥结构图文讲解● 车桥的结构卡车一般采用发动机前置，后轮驱动的布置方法。
一般情况下，前桥都是转向桥，而驱动桥在后桥。
前桥的结构卡车前桥由主要由前梁，转向节，主销和轮毂等部分组成。
车桥两端与转向节绞接。
前梁的中部为实心或空心梁。
● 驱动桥结构驱动桥位于汽车传动系统的末端，主要由主减速器、差速器、半轴和驱动桥壳等组成。
1．主减速器主减速器一般用来改变传动方向，降低转速，增大扭矩，保证汽车有足够的驱动力和适当的速度。
主减速器类型较多，有单级、双级、双速、轮边减速器等。
1）单级主减速器由一对减速齿轮实现减速的装置，称为单级减速器。
其结构简单，重量轻。
2）双级主减速器对一些载重较大的载重汽车，要求较大的减速比，用单级主减速器传动，则从动齿轮的直径就必须增大，会影响驱动桥的离地间隙，所以采用两次减速，通常称为双级减速器。
双级减速器有两组减速齿轮，实现两次减速增扭。
为提高锥形齿轮副的啮合平稳性和强度，第一级减速齿轮副是螺旋锥齿轮。
二级齿轮副是斜齿圆柱齿轮。
主动圆锥齿轮旋转，带动从动圆锥齿轮旋转，从而完成一级减速。
第二级减速的主动圆柱齿轮与从动圆锥齿轮同轴而一起旋转，并带动从动圆柱齿轮旋转，进行第二级减速。
因从动圆柱齿轮安装于差速器外壳上，所以，当从动圆柱齿轮转动时，通过差速器和半轴即驱动车轮转动。
3）轮边减速器一般来说，采用轮边减速器是为了提高汽车的驱动力，以满足或修正整个传动系统驱动力的匹配。
目前采用的轮边减速器，就是为满足整个传动系统匹配的需要，而增加的一套降速增扭的齿轮传动装置。
从发动机经离合器、变速器和分动器把动力传递到前、后桥的主减速器，再从主减速器的输出端传递到轮边减速器及车轮，以驱动汽车行驶。
在这一过程中，轮边减速器的工作原理就是把主减速器传递的转速和扭矩经过其降速增扭后，再传递到车轮，以便使车轮在地面着力的反作用下，产生较大驱动力。
2．差速器差速器用以连接左右半轴，可使两侧车轮以不同角速度旋转同时传递扭矩。

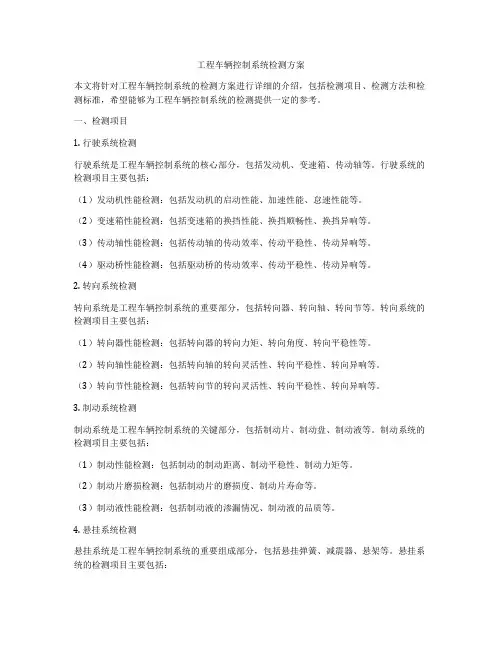

工程车辆控制系统检测方案本文将针对工程车辆控制系统的检测方案进行详细的介绍，包括检测项目、检测方法和检测标准，希望能够为工程车辆控制系统的检测提供一定的参考。
一、检测项目1. 行驶系统检测行驶系统是工程车辆控制系统的核心部分，包括发动机、变速箱、传动轴等。
行驶系统的检测项目主要包括：（1）发动机性能检测：包括发动机的启动性能、加速性能、怠速性能等。
（2）变速箱性能检测：包括变速箱的换挡性能、换挡顺畅性、换挡异响等。
（3）传动轴性能检测：包括传动轴的传动效率、传动平稳性、传动异响等。
（4）驱动桥性能检测：包括驱动桥的传动效率、传动平稳性、传动异响等。
2. 转向系统检测转向系统是工程车辆控制系统的重要部分，包括转向器、转向轴、转向节等。
转向系统的检测项目主要包括：（1）转向器性能检测：包括转向器的转向力矩、转向角度、转向平稳性等。
（2）转向轴性能检测：包括转向轴的转向灵活性、转向平稳性、转向异响等。
（3）转向节性能检测：包括转向节的转向灵活性、转向平稳性、转向异响等。
3. 制动系统检测制动系统是工程车辆控制系统的关键部分，包括制动片、制动盘、制动液等。
制动系统的检测项目主要包括：（1）制动性能检测：包括制动的制动距离、制动平稳性、制动力矩等。
（2）制动片磨损检测：包括制动片的磨损度、制动片寿命等。
（3）制动液性能检测：包括制动液的渗漏情况、制动液的品质等。
4. 悬挂系统检测悬挂系统是工程车辆控制系统的重要组成部分，包括悬挂弹簧、减震器、悬架等。
悬挂系统的检测项目主要包括：（1）悬挂弹簧性能检测：包括悬挂弹簧的弹性恢复力、悬挂弹簧的变形情况等。
（2）减震器性能检测：包括减震器的减震效果、减震器的阻尼情况等。
（3）悬架性能检测：包括悬架的承载能力、悬架的平稳性、悬架的异响等。
5. 其他系统检测工程车辆控制系统还包括其它系统，比如液压系统、动力系统、辅助系统等。
这些系统的检测项目需要根据具体情况进行确定，一般包括系统的工作效率、系统的工作稳定性等。
桥梁检测车的工作原理
桥梁检测车是一种专门用于检测桥梁结构安全性和完整性的车辆。
其工作原理主要包括以下几个方面：
1. 传感器检测，桥梁检测车配备了各种传感器，如激光测距仪、摄像头、超声波探测器等，这些传感器能够实时监测桥梁的各项参数，如桥面平整度、裂缝、变形等情况。
2. 数据采集，传感器获取的数据通过数据采集系统进行实时采
集和记录，这些数据包括桥梁的结构参数、振动情况、温度等信息。
3. 数据分析，采集到的数据通过专门的软件进行分析和处理，
利用各种算法和模型对桥梁的结构健康状况进行评估，识别潜在的
安全隐患。
4. 实时监测，桥梁检测车能够实时将检测到的数据传输到监测
中心，工作人员可以通过监测中心实时监控桥梁的运行状态，及时
发现问题并采取相应的措施。
总的来说，桥梁检测车通过传感器检测、数据采集、数据分析
和实时监测等环节，实现对桥梁结构安全性和完整性的全面检测和监控，为桥梁的安全运行提供了重要的技术支持。

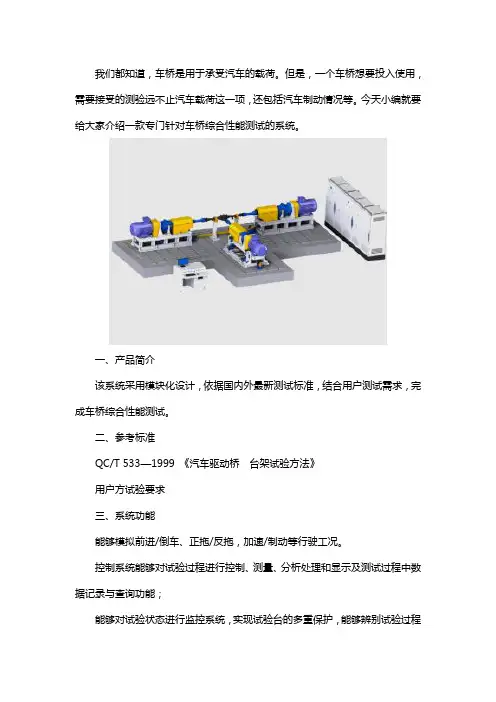

我们都知道，车桥是用于承受汽车的载荷。
但是，一个车桥想要投入使用，需要接受的测验远不止汽车载荷这一项，还包括汽车制动情况等。
今天小编就要给大家介绍一款专门针对车桥综合性能测试的系统。
一、产品简介
该系统采用模块化设计，依据国内外最新测试标准，结合用户测试需求，完成车桥综合性能测试。
二、参考标准
QC/T 533—1999 《汽车驱动桥台架试验方法》
用户方试验要求
三、系统功能
能够模拟前进/倒车、正拖/反拖，加速/制动等行驶工况。
控制系统能够对试验过程进行控制、测量、分析处理和显示及测试过程中数据记录与查询功能；
能够对试验状态进行监控系统，实现试验台的多重保护，能够辨别试验过程
中的故障，样件损坏自动停机。
能够对转矩传感器进行在线标定；同时试验台传感器能够方便委外检测校准。
试验台样件油温冷却装置统，能够对车桥油温进行控制。
试验台能够自动测量与程序控制自动试验。
变工况试验能够根据设置扭矩，转速，过度时间，试验次数自动加载试验停车等功能。
以上就是由四川志方科技有限公司为大家提供的关于ZFT-III 车桥综合性能测试系统的相关介绍，如果想要了解更多，建议咨询专业人士。
533车桥标准车桥是指汽车的传动系统中用于支撑车轮并传递动力的机构。
在汽车工业中，车桥作为重要的组成部分，对整车性能和安全性具有重要影响。
本文旨在介绍533车桥标准，涵盖其定义、要求、测试方法及评定标准。
533车桥指的是一种用于承受轮胎和车辆荷载、传递动力的汽车传动装置。
其结构包括主传动减速器、差速器、半轴、齿轮等组成部分。
1. 载荷承受能力：533车桥应能承受车辆正常运行过程中所受到的静载荷和动载荷。
2. 动力传递效率：车桥应具备高传动效率，尽量减少功率损失。
3. 运行稳定性：533车桥在各种路况下，应能稳定传递引擎动力，避免产生异常振动和异响。
4. 寓意经济性：车桥设计应满足结构强度和耐久性要求，同时尽量减小重量和材料成本。
5. 使用寿命：车桥应具备较长的使用寿命，避免频繁更换和维修。
6. 安全性：车桥应具备良好的安全性能，能够可靠地传递荷载和动力，避免发生系统故障和意外事故。
四、测试方法1. 载荷承受能力测试：采用静态和动态载荷测试，分析533车桥在不同负荷下的变形和应力情况。
2. 动力传递效率测试：通过模拟实际工况，测量传动效率和功率损失。
3. 运行稳定性测试：在不同路况下进行行驶试验，观察并记录是否出现振动和异响。
4. 寓意经济性评估：评估车桥结构设计是否满足强度和耐久性要求，同时分析重量和材料成本的合理性。
5. 使用寿命评定：通过长时间运行试验和实际使用数据分析，评定533车桥的使用寿命。
6. 安全性评估：分析车桥在正常工作状态和异常情况下的安全性能，确保能够可靠传递荷载和动力。
五、评定标准1. 载荷承受能力评定：根据静态和动态载荷测试结果，对533车桥的变形和应力进行评估，判断是否满足要求。
2. 动力传递效率评定：通过传动效率和功率损失测试结果，评估车桥传动性能的优劣。
3. 运行稳定性评定：根据行驶试验结果，判断车桥是否产生异常振动和异响，评估运行稳定性。
4. 寓意经济性评定：综合结构强度、耐久性、重量和材料成本等因素，评估533车桥的经济性。
非公路用自卸车用驱动桥总成的整车安全性能验证自卸车是一种常见的非公路用车辆，用于运输和卸载货物。
在自卸车的关键组成部分中，驱动桥总成发挥着至关重要的作用。
为了确保自卸车的整车安全性能，需要对驱动桥总成进行验证。
驱动桥总成是自卸车的动力传递系统的核心部分，由传动系、驱动桥壳体、差速器、齿轮等组成。
它将发动机的动力传递到车轮，实现车辆的行驶和驱动。
因此，驱动桥总成的性能对车辆的稳定性和安全性有着直接影响。
首先需要验证的是驱动桥总成的承载能力。
承载能力是指驱动桥总成在承受一定负载时的能力。
这可以通过在不同负载条件下对驱动桥总成进行静载测试来进行验证。
测试时，可以通过施加不同负载并监测桥梁的变形、应力和挠度等参数，来确定驱动桥总成的承载能力是否满足设计要求。
其次需要验证的是驱动桥总成的传动效率。
传动效率是指驱动桥总成将发动机输出的动力传递到车轮的效率。
传动效率的高低影响着自卸车的燃油消耗和驾驶性能。
为了验证传动效率，可以进行动力学测试，通过测量发动机输出的功率、车轮输出的功率以及传动系统中损失的功率，计算传动效率的百分比。
此外，还需要验证驱动桥总成的可靠性。
可靠性是指驱动桥总成在长时间和高强度工况下的运行稳定性和可靠性。
验证可靠性的方法包括耐久性测试和可靠性试验。
耐久性测试可以模拟自卸车在不同运行条件下的使用情况，例如长时间高速行驶、重载工况等，通过监测关键零部件的磨损和故障情况，评估驱动桥总成的耐久性。
可靠性试验可以对驱动桥总成的关键零部件进行故障模式分析和故障树分析，评估其在工作过程中的可靠性。
最后需要验证的是驱动桥总成的安全性能。
安全性能包括制动性能、悬挂系统的稳定性和操控性等方面。
制动性能的验证可以通过制动性能测试来进行，例如制动距离和制动效果等。
悬挂系统稳定性的验证则可以通过转向稳定性测试和悬挂系统的振动测试来进行。
操控性的验证包括转向操控性和悬挂系统的响应性能等，可以通过操控性测试和悬挂系统动态响应测试来进行评估。
机动车各检测系统常用设备的组成
当今机动车检测线是利用先进的检测设备对上路车辆的安全稳定性，驾驶保护性，环保尾气等方面进行详细的检测，以确保新车与老旧车型都能拥有符合国家标准的技术状况和工作能力。
各类机动车检测线都包含多个系统，每个系统都有自己常用的检测设备，接下来分别为您介绍一下：
1、发动机动力性能检测，应用设备一般包含发动机试验台架，发动机全功率检测设备，发动机实时转速表，汽缸压力测试表，汽缸漏气检测仪，发动机温度检测仪等。
2、车辆结构与底盘检测设备，深邦底盘测验台，汽车、摩托车两用制动检验台，汽车轮滑检测仪，电脑四轮定位仪等。
3、机动车电池电路与灯光设备检测，深邦通用电路测验设备，深邦智能前照灯检测仪。
4、电子软件控制系统设备，发动机全参数分析处理仪，信号解码器，机动车传感器性数据分析等。
使用机动车检测设备之前，一定要对它的各设备特性进行岗前培训，深邦自主研发了全套的机动车检测设备、检测控制系统以及检测系统软件，同时融合了项目策划、建设、申报、验收及运营培训整体解决方案，建立了国内首家机动车检测行业商学院，常年为全国千余家检测机构输送大量高质检测人才，真正让您做到建站无忧，欢迎来电垂询！希望今天的内容对您有所帮助。
汽车车桥的组成、各零件的制造工艺及装配流程一·什么是车桥行驶系统分为四大主要部分：车桥、车轮、车架和悬架。
车桥功能车桥（也称车轴）通过悬架和车架（或承载式车身）相连，两端安装汽车车轮。
其功能是传递车架（或承载式车身）与车轮之间各方向作用力。
类型车桥可以是整体式的，有如一个巨大的杠铃，两端通过悬架系统支撑着车身，因此整体式车桥通常与非独立悬架配合；车桥也可以是断开式的，像两把雨伞插在车身两侧，再各自通过悬架系统支撑车身，所以断开式车桥与独立悬架配用。
车桥根据驱动方式的不同，车桥也分成转向桥、驱动桥、转向驱动桥和支持桥四种。
其中转向桥和支持桥都属于从动桥。
大多数汽车采用前置后驱动(FR)，因此前桥作为转向桥，后桥作为驱动桥；而前置前驱动(FF)汽车则前桥成为转向驱动桥，后桥充当支持桥。
二·车桥的组成转向桥的结构基本相同，由两个转向节和一根横梁组成。
如果把横梁比做身体，转向节就是他左右摇晃的脑袋，脖子就是我们常说的主销，车轮就装在转向节上，仿佛脑袋上带了个草帽。
不过，行驶的时候草帽转，脑袋却不转，中间用轴承分隔开，脑袋只管左右晃动。
脖子——主销是车轮转动的轴心，这个轴的轴线并非垂直于地面，车轮本身也不是垂直的。
转向驱动桥与转向桥的区别就是一切都是空心的，横梁变成了桥壳，转向节变成了转向节壳体，因为里面多了根驱动轴。
这根驱动轴因被位于桥壳中间的差速器一分为二，而变成了两根半轴。
两个草帽也不是简单地套在脑袋上，还要与里面的两根半轴直接相连。
半轴在“脖子”的位置也多了一个关节——万向节，因此半轴也变成了两部分，内半轴和外半轴。
三·装配流程汽车桥的装配1桥的装配过程桥的装配过程右侧：（1）左、右侧：装后减震器到车身。
装后减震器到后横梁，并用螺钉紧装后减震器到车身。
装后减震器到后横梁，并用2个螺钉紧固到规定扭矩装后板簧后吊耳到车身下支架。
装后板簧后吊耳到车身下支架。
放后板簧后端到图示后吊耳夹板中用螺母及螺栓松装,装后减震器下端到后桥上，装后减震器下端到后桥上，并用垫圈及螺母紧固到规定扭矩（2）装热风地板通道把堵放到加热器地板通道上的孔中固定将通道总成装到空调加热器上，将通道总成装到空调加热器上，并将通道卡入空调加热器的弹簧卡子中对准前面的两个空，对准前面的两个空，用2个螺钉按规定扭矩将加热器紧固1个螺钉按规定扭矩将加热器紧固（2）放前桥和后桥到车身：将前桥运至前桥举升器上，后）放前桥和后桥到车身：将前桥运至前桥举升器上，桥运至后桥举升器上；将前后桥举升器行至车身下面桥运至后桥举升器上；将前后桥举升器行至车身下面，升起到装配位置。

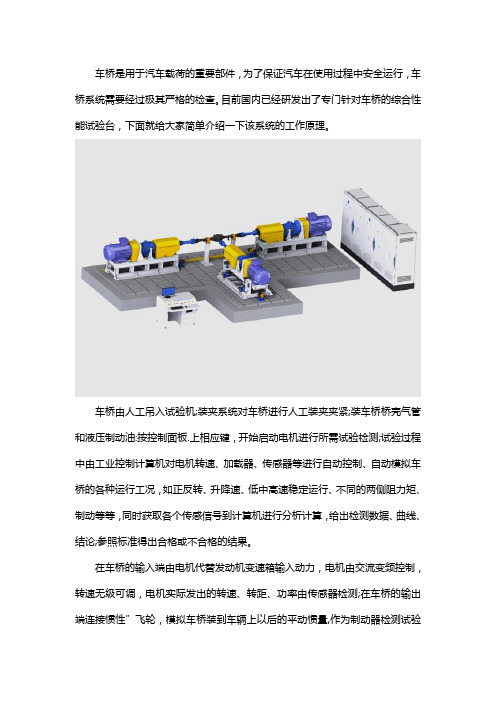

车桥是用于汽车载荷的重要部件，为了保证汽车在使用过程中安全运行，车桥系统需要经过极其严格的检查。
目前国内已经研发出了专门针对车桥的综合性能试验台，下面就给大家简单介绍一下该系统的工作原理。
车桥由人工吊入试验机;装夹系统对车桥进行人工装夹夹紧;装车桥桥壳气管和液压制动油:按控制面板.上相应键，开始启动电机进行所需试验检测;试验过程中由工业控制计算机对电机转速、加载器、传感器等进行自动控制、自动模拟车桥的各种运行工况，如正反转、升降速、低中高速稳定运行、不同的两侧阻力矩、制动等等，同时获取各个传感信号到计算机进行分析计算，给出检测数据、曲线、结论;参照标准得出合格或不合格的结果。
在车桥的输入端由电机代替发动机变速箱输入动力，电机由交流变频控制，转速无级可调，电机实际发出的转速、转距、功率由传感器检测;在车桥的输出端连接惯性”飞轮，模拟车桥装到车辆上以后的平动惯量,作为制动器检测试验
的储能元件:在车桥的两侧输出端安装阻力矩加载器，可对两侧独立地施加阻扭矩，模拟车轮地滚动阻力矩,阻力矩可以无级控制;对于实际达到地阻力矩用传感器加以检测。
通过这些过程可以检测得车桥的传动效率、内阻力矩、制动特性、差速特性等等。
同时通过噪声、振动传感器测取车桥的运转噪声、异响等;通过温度传感器间接地测取车桥主减速器油液的温升:同时通过压力传感器检测车桥的密封性，如在检测到存在漏气情况后，采用人工涂抹皂液，观察气泡情况的方法确定漏气部位。
以上就是由四川志方科技有限公司为大家提供的关于车桥综合性能测试系统的信息。
志方科技是一家致力于非标自动化测试系统研发、生产、销售、售后服务为一体的高科技企业。
产品适用于航天、航空、军工、机械制造、科研、教学等多个领域。
汽车制动性能检测系统的结构和原理汽车作为现代社会最重要的代步工具之一，已经成为人们日常工作和生活中不可缺少的物品。
随着汽车工业的高速发展和人们对汽车性能要求的提高，使各种高新技术得以在汽车上广泛应用，如电子学、光学、传感器技术以及新材料、新工艺等。
现代汽车对高安全性，低排放污染和低燃油消耗的要求与高度成熟的电子技术相结合使汽车技术发展迅猛，目前汽车广泛采用的电子系统有发动机电子控制系统、防抱死制动系统、自动变速系统、防碰撞系统、导航系统和全球定位系统等。
这些新技术的应用使汽车发生了巨大变化。
现代化电子部件数量与日俱增，使汽车的维修已从机械修理变成了电子诊断和部件更换。
新型汽车需要用新型的检测设备来检测与维修，单靠传统的眼看、手摸、耳听和拆装等经验式的方法来确定汽车技术状况和检查判断故障已经难以适应汽车技术快速发展的需要。
因此，汽车检测诊断技术的发展，要紧跟汽车技术飞速发展的步伐，和汽车技术的总体发展趋势相一致，才能够更有效地对汽车实施检测与维修。
整条汽车检测线由速度工位、制动工位和侧滑工位三个工位组成，分别完成各自的检测功能。
本文的汽车安全性能检测主要是指制动性能检测，在本章中将进行汽车制动性能检测系统的硬件设计和软、硬件抗干扰措施的分析，从而使检测系统完成对各个参量的控制和测量。
汽车制动试验台原理图如图所示，整个实验台由结构完全相同的左右两套车轮制动力测试单元组成。
主滚筒由电机带动，从滚筒起支撑车轮的作用，制动试验台在主滚筒和从滚筒之间设置一直径较小，既可自转又可上下摆动的第三滚筒，平时由弹簧使其保持最高位置，第三滚筒上装有接近开关和速度传感器用来检测车轮是否到位以及车轮的速度。
从图中可见，被检汽车驶上制动试验台，车轮置于主、从滚筒之间，压下第三滚筒，通过装在第三滚筒支架下的接近开关接通电机控制电路起动电机，经机械传动装置带动车轮低速旋转，当引车员得到提示信号后迅速用力踩下制动踏板。
这时车轮产生的制动力作用在滚筒上，与滚筒的转动方向相反，因而产生一反作用力矩。
除了在车架与车桥之间传递力与力矩，车桥在汽车整体中还起到承载负荷的作用。
因此，为了保护汽车出行安全，车桥在投入使用之前，以及投入使用的过程中会经历无数次严格的检测。
而现在市场上也已经研发出了专门对车桥综合性能进行测试的试验台。
下面就给大家介绍该试验台的组成。
一、动力与加载系统:
采用日本三菱交流变频器控制的电机提供动力源。
电机经转矩转速传
汽车驱动桥振动综合性能试验系统用户操作说明书
感器后传动轴由过渡法兰连接车桥输入法兰。
在车桥的两侧轮毂处，由可更换的过渡法兰(随
不同的车桥换)通过万向传动轴接合转矩转速传感器，传感器轴通过膜片联轴器与飞轮箱相
联，飞轮箱通过膜片联轴器与电磁加载器轴相联，电磁加载器自动施加不同的阻力矩。
二、传感系统:
(1)在输入端和两个输出端共三点,采用目前最先进的无电刷式(长寿命、无维修)转距转速传感器检测输入、输出的转矩和转速，在输入端测试数据以得到空载阻力矩、差速特性、制动参数等。
(2)在主减速器放油孔内设置油温传感器，间接地测职主诚速器齿轮引起的
温升。
(3)在主减速器和制动毂附近分别布置若干噪音和振动传感器,测取噪音声级和振动信号，分析异响情况。
(4)以上检测均由计算机控制，同时进行，信号通过接口由计算机进行自动分析。
三、控制系统:
采用台湾研华工业控制计算机和接口、信号调理板卡,对全部动作进行控制，操作分为手动和自动两种，手动控制时可分解动作、进行灵活控制:自动进行设定的试验项目。
四、分析系统:
在WindowsXP下编制的标准计算机软件，对在试验中同时自动采集的各种信号进行分析后，以两种简单形式给出结果:
(1)生产形式:给出简单的合格/不合格结论，并以声光指示灯加以指示。
适用于操作工人进行常规试验。
(2)高级形式:以曲线、数表等形式給出各项检测结果，适用于技术人员进行分析。
例如产品抽检或新品开发。
各项试验内容自动记录，可方便检索，自动生成试验报告并可打印。
辅助系统:对加载系统的自动水循环冷却系统，意外断水、电、气的自动保护与恢复系统，自检与部分设备诊断系统等。
以上就是由四川志方科技有限公司为大家提供的关于车桥综合性能测试系统的信息。
志方科技是一家致力于非标自动化测试系统研发、生产、销售、售后服务为一体的高科技企业。
产品适用于航天、航空、军工、机械制造、科研、教学等多个领域。
