晶锐仪表板说明书篇一：汽车按钮功能各功能轻松上手车内按钮意义及功能介绍日常生活中，我们难免会接触到一些新车或者陌生的车，比如刚刚买了新车或临时使用朋友的车，这时候驾驶舱环境对自己来说多少会有些陌生，自己熟悉的功能及按键一时找不到，导致很多实用性功能成了摆设。
本文将对车内的常用按键做一汇总，介绍他们的具体功能，希望能对您的日常用车提供帮助。
车内按钮意义及功能介绍车窗及座椅车窗升降键大家肯定不陌生，现在大多数厂商都趋向于采用类似上图中的设计，向下按按键的前端是下降玻璃，往上抠则是升起玻璃。
很多车只在驾驶员这一侧提供一键升降功能，这个功能顾名思义，只需按一下，玻璃就能一降到底或者升到最高，这能解放驾驶员的左手，增加行车安全性和便利性。
而价格更高的车型可能会提供四车窗一键升降功能，并且防夹，在玻璃上缘触碰到物体时会立即下降，防止乘客的肢体被夹伤。
按下这个按钮后，除驾驶席侧车窗，其他三个车窗将被锁止，以防儿童误操作。
部分车辆只锁止后排车窗，因车而异。
通常情况下，后视镜调节按钮是这种布局，如果你想调节左侧后视镜，就把上方的拨钮拨至左侧，然后进行调节，右侧相反。
例如奔驰S等豪华车会有电动遮阳帘，通常的操作方法是在车窗关闭后继续按关闭按钮，就会升起遮阳帘，在遮阳帘升起的状态下无法降下车窗，需按降车窗键先降下遮阳帘，继续按才会降下车窗。
不过这类功能只是豪华车才提供，更多的车型配备的是手动遮阳帘，大多数手动遮阳帘操作也很快捷简单。
这个就比较好理解了，一般车型的电动调节都会把按钮设计成模仿座椅形状，普通车型只有“椅垫”和“椅背”，根据自己的需求可以进行前后、靠背角度调节，价格略高的车型还有椅垫角度和高度调节，在高端的车型比如奔驰S甚至可以电动调节头枕、腿部支撑的角度和长度等，按钮设计的一般都比较直观，并不难上手。
很多人可能不知道上图中的四方向按钮是干什么用的，事实上这是调节腰部支撑的，通常只出现在高端车型上。
横向按钮可以调节腰部支撑的幅度，纵向则负责调整支撑位置，以符合不同驾驶员或者乘客的身材。

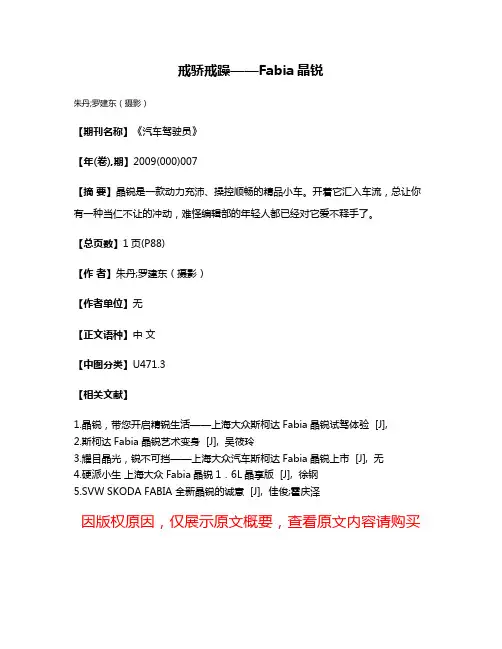

戒骄戒躁——Fabia晶锐
朱丹;罗建东（摄影）
【期刊名称】《汽车驾驶员》
【年(卷),期】2009(000)007
【摘要】晶锐是一款动力充沛、操控顺畅的精品小车。
开着它汇入车流，总让你有一种当仁不让的冲动，难怪编辑部的年轻人都已经对它爱不释手了。
【总页数】1页(P88)
【作者】朱丹;罗建东（摄影）
【作者单位】无
【正文语种】中文
【中图分类】U471.3
【相关文献】
1.晶锐，带您开启精锐生活——上海大众斯柯达Fabia晶锐试驾体验 [J],
2.斯柯达Fabia晶锐艺术变身 [J], 吴筱玲
3.耀目晶光，锐不可挡——上海大众汽车斯柯达Fabia晶锐上市 [J], 无
4.硬派小生上海大众Fabia晶锐1．6L晶享版 [J], 徐钢
5.SVW SKODA FABIA 全新晶锐的诚意 [J], 佳俊;霍庆泽
因版权原因，仅展示原文概要，查看原文内容请购买。
晶锐新车手驾驶技巧交流园地新手驾驶技巧所有车主祝福祝福一、当你夜晚在下雨的路段行驶了一段距离后，前面突然没雨，此时你可能加快你的车速，认为前面是没有下雨的，路面应该是干的，这是个不好的判断。
因为前面刚刚下停的雨会给路面积水，如果此时你加速，加上夜晚视线不好，往往会使地面的水大面积的溅到你的挡风玻璃上，那就会很危险了，所以雨天行驶，一定要控制车速。
二、在你的视线完全给障碍物挡住，比如旁边停着的车，有障碍物挡住的十字路口等等，一定要先减速，不要产生侥幸心理，哪怕是绿灯也要防止有人车横穿马路。
三、路上突然滚出来一个球，此时不管有没有人跑出来都要提前减速，司机要有提前判断能力，要提前判断可能有小孩跑出来去拿那个球。
四、正前方行驶中的一辆摩托车，驾驶摩托车的人，左手动了一下，做出像打左转向灯的动作，但左转向灯并没有亮，此时要判断转向灯可能故障，摩托车可能会左转，这时要减速，不能超车。
现在交通意识淡薄的人太多了，有的人甚至不打转向灯，不看后面有没有车就直接转向，所以，我们在开车的时候真的要精神集中，提前做出判断。
五、当你以高速（比如90到100公里）的状态在非高速宽敞的公路上行驶，前方很远处，你发现路边有一个大人牵着一个小孩，此时你也应该减速，不要认为路面宽敞，小孩有大人牵不会跑过公路，这种事已经发生在身边的人了，这位司机就是因为没减速，在快行驶到两人的位置，小孩突然挣脱大人的手，直接跑过公路，造成了悲剧。
六、自行车是我们在路上经常看到的，也是要重点预防的，因为自行车是靠人力来行驶，如果动力不够，自行车就会左右摆动，甚至连人带车一起倒下。
还有自行车没有各种灯光装置，刹车效果也不好，加上自行车有一定的速度，往往使我们很难判断自行车的真正动态。
比如，我们在市内人车混合狭窄的公路驾驶一辆货车，右前方发现一个骑自行车的学生，后面一个学生正准备坐上自行车，当我们的货车已经过了这辆自行车一半车身的时候，后面的学生坐上了自行车，此时从货车的右侧镜看到自行车不断摇摆，我们要做出的动作就是立即踩刹车，防止自行车因增加重量而动力不足，倒向货车的后轮位置。
斯柯达使用说明书斯柯达使用说明书篇一：斯柯达明锐说明书中的隐秘明锐说明书中的隐秘！〔熟读说明书，保养不求人〕许多车友刚提车就开车出去hppy，根本没有时间去讨论说明书〔特别是许多老驾驶员〕。
虽然本人也算是老驾驶员，提车后，还是特地花时间把20XX款新明锐的说明书通读了一遍，发觉自己以前有不少驾驶习惯、保养习惯都是错误的；而且论坛中许多tx争辩的问题，其实人家说明书上都说得很清楚的〔包括燃油标号、保养时间等〕于是，花时间整理了说明书中个人觉得比较简单忽视的一些驾驶、保养问题，特与广大明锐车友共享如下：〔说明书是针对20XX款新明锐的，20XX年9月印刷的第8版〕1.每月将空调开冷风至最大吹5分钟，同时打开车窗，以去除蒸发器中的异味；2.方向盘和胸部距离不得小于25厘米，且方向盘应对准胸部，以幸免安全气囊失去爱护作用或造成损害；3.牵引起动发动机时，牵引距离不得超过50米，否则未燃烧的燃油会进入并损坏废气净化器；4.启动发动机时不行踩油门；5.无法启动发动机时，连续点火10秒钟后应停止，半分钟后再重新启动；6.不要在驻车状态进行发动机暖机，应马上开始行驶。
这样发动机能更快到达工作温度，并且削减有害物质〔但不能油门全开或高转速行驶〕；7.发动机经长时间高负荷运转后，会在发动机舱内聚集大量热量，关闭发动机前，让其怠速运转约2分钟，幸免其过热；8.长期处于半离合状态可能使变速箱过热，引发变速箱锁止；〔长时间停车等待请挂n档或p档〕9.自动挡车型行驶过程中若无意挂入n档，马上松开油门并等到发动机怠速运转后，再重新挂d档；10.禁止在发动机关闭和换挡杆位于n档时滑行，变速箱会因为得不到润滑而损坏；11.严禁在前排座椅上使用儿童安全座椅；12.新车载1500公里内需要磨合，1000公里内，不要超过当前档位发动机最高同意转速的3/4，不要把油门踏板踩到底，幸免发动机高转速运转、尽可能幸免拖带挂车。
1000-1500公里可渐渐提高至最高车速；13.更换新轮胎后的500公里是轮胎的磨合期，更换制动片后的200公里是磨合期；14.依据车辆状况使用群众专用汽油清净剂，以削减积碳、胶质对燃油系统、进气系统以及排气系统的影响；〔看来添加剂还是有用滴〕；15.遇到交通堵塞等需要长时间停车的状况，请关闭发动机；短暂关闭发动机30-40秒钟剩下的燃油要比重新启动发动机用去的燃油多；16.发动机冷态状态下尽可能幸免行驶距离小于4公里；17.关闭不必要的车载电器可降低油耗：后窗玻璃加热、近光灯、远光灯、外后视镜加热和空调制冷设备会消耗很高的电能，不用时应关闭；18.1.6l、2.0l、1.4tsi以及1.8tsi应当使用93号或93号以上的优质无铅汽油；2.0tsi发动机应使用97号或97号以上的优质无铅汽油；可以使用燃油标号高于规定值的燃油，然而这对发动机功率和油耗方面并不会带来任何好处！〔这一段，是否对纠结于燃油标号的你是否有关怀？同时强调，燃油标号与汽油的品质无关〕19.建议每年至少用两次硬蜡对车辆进行爱护处理；只有在车漆失去光泽且上蜡也无法再恢复光亮的外观时，才需要抛光；20.小的车漆损伤在生锈前应尽快用补漆笔修补；21.大约每隔3个月，给车轮上一层硬蜡。
个性由我新浪体验试驾斯柯达Fabia晶锐 2008年12月18日 09:07 新浪汽车新浪汽车讯在北京进入寒冬，不穿羽绒服已无法抵挡寒流来袭的时候，上海依然是风景宜人，从温度上来说，17℃左右顶多算是北京深秋的样子。
在这里你还可以看见久违的绿色，街边的绿树、道路两旁的草坪、平静流淌的湖面，当然还见到了即将在12月22日上市的上海大众斯柯达Fabia晶锐。
提到斯柯达品牌，我们首先联想到的就是在07年6月份上市的Octavia明锐，该车作为上海大众斯柯达的首款国产车型，在上市1年多的时间里，基本保持着一个平稳增长的态势，其8万辆的总销量在竞争激烈的中级车市场基本上达到了预期的目标。
并没有过于华丽外表的外型设计，想必较高的性价比是它猎取消费者兴趣的重要因素。
在时隔不到1年后，今年4月北京车展上首次亮相的Fabia宣布在今年年底前正式与消费者见面，并在11月的广州车展上正式命名“晶锐”，其消费对象直指年轻群体。
晶锐整车尺寸长3992mm、宽1642mm、高1500mm，轴距达到2465mm，这样的尺寸在A0级别的车中绝对算得上是“大块头”了。
全车刚劲有力的切割线条、匀称的车身比例，加之独具匠心的双色车身设计，让Fabia晶锐“欧范儿”十足。
晶锐车头部分的设计较之四平八稳的明锐有了明显的改变。
前进气格栅采用目前较为流行的直瀑式设计，保险杠上面为加宽的镀铬格栅，下面为纯黑塑料材质构成，达到整体样式统一，细节又有差异的效果。
中网两侧投射式前灯组的轮廓与引擎盖上的棱线和整体车头造型搭配得恰到好处，整体上挑式的大灯，给人的感觉非常提气，配合上部分显著的灯眉设计，使前脸精神、活泼了许多，一改斯柯达家族略显沉稳、老气的样式。
在仔细对比同级别A0其他车型后，笔者发现，Fabia晶锐应该是唯一一款将车身侧腰线与车头、车尾线条结合为一个封闭环路的A0小车。
该线条由车头的镀铬标识发起，经过引擎盖、横穿灯组的灯眉，到车身侧面，再经过车尾平整的一条棱线，最终又回到车头，形成一条完整的线条。
M1BCM 车身控制器、左侧大灯双丝灯泡、左侧停车灯灯泡、左前转向信号灯灯泡、左侧侧面转向信号灯灯泡、左侧近光灯灯泡、左大灯光线调节电机
T10c T2s T73b M18M29M5J519L110 针插头，黑色，左大灯插头
左大灯光线调节电机，在左大灯内73 BCM B 针插头，白色，在车身控制器上号位2 针插头，黑色，左前转向信号灯灯泡插头左侧侧面转向信号灯灯泡，在左前翼子板中部左侧近光灯灯泡，在左大灯内
左前转向信号灯灯泡，在左大灯内
BCM 车身控制器，在仪表板左侧下方左侧大灯双丝灯泡，在左大灯内左侧停车灯灯泡，在左大灯内A81
接地点，在左前纵梁前部顶面连接线，在仪表板线束内
接地连接线，在仪表板线束内 ( 31 )用于装备卤素前大灯的车型
用于装备椭球射灯前大灯的车型
**
*
右侧大灯双丝灯泡、右侧停车灯灯泡、前雾灯灯泡
T2c J519L2L22L23M3T2d
2 针插头，黑色，左前雾灯灯泡插头BCM 车身控制器，在仪表板左侧下方右侧大灯双丝灯泡，在右大灯内左侧前雾灯灯泡，在前保险杠左侧右侧前雾灯灯泡，在前保险杠右侧右侧停车灯灯泡，在右大灯内
2 针插头，黑色，右前雾灯灯泡插头10 针插头，黑色，右大灯插头接地点，在左前悬挂右侧的车身上接地连接线，在仪表板线束内 ( 31 )
接地连接线，在仪表板线束内 ( 31 )连接线前雾灯，在仪表板线束内 ( )接地连接线，在仪表板线束内 ( 31 )A1
用于装备卤素前大灯的车型
*。
大众斯柯达导航功能说明书一、产品概述本机型佛山市三俊电子股份有限公司生产的，专用于大众斯柯达（SKODA）系列的明锐(Octavia)车的机型.1、TV功能：可按要求选用Analog TV(双制式)/CMMB/DVB-T/ISDB/ATSC的其中一种；2、收音功能：FM/AM接收，可按要求设置适用不同国家，可按客户要求加装RDS(Radio Data System)功能；存储30个电台频率，可自动向前/向后搜索电台，可手动向前/向后微调接收频率；3、多媒体回放功能：iPod音频专用接口，手机蓝牙音乐，三洋(SANYO)协议多碟机箱接口，U盘，TF卡，直径12CM光碟(DVD/SVCD/VCD/OKO/CD-ROM/CDDA/HDCD)或换为MP5解码核芯板（支持更多格式的流媒体播放）；尽情享受视听娱乐；4、GPS功能：支持800*480象素，COM1口，9600kHz波特率，WINCE版本的TF地图卡；5、其它功能：4路(前左/前右/后左/后右)25W功放输出，1组音视频输入，1组（4路音频/2路视频）输出，1路CDC视频输入，1路后视频（NTSC/PAL）输入，Acc/小灯/倒车/手刹输入检测，自学习型按键接线（方向盘按键），收音天线控制线，功率放大器控制线。
产品外观如图1所示：图 1二、功能特征说明1、产品特征说明（1）面板按键/触摸屏/红外遥控，灵活多样的操作方式；（2）美观大方的图形触摸界面；（3）采用标准双锭安装尺寸机箱，国际通用；（4）与原车匹配的DC12V(可在工作)低压直流输入,?安装方便；（5）专车专用的面板外观，与原车完美协调；（6）可选配与原车接口同样的配套连接线，安装简单；（7）可接收多制式模拟电视（PAL/SECAM/NTSC，可选其中两种）信号，实现45 ~ 860 MHz范围内全频道模拟电视信号的接收；或者接收（CMMB/DVB-T/ISDB/ATSC可选其中一种）的数字电视信号，功能灵活配置，紧跟全球电视发展趋势；（8）支持PAL，NTSC制式的音视频信号（AV）输入，很方便的连接其它娱乐设备；（9）独立的视频（支持PAL，NTSC制式）信号输入，连接车载后视摄像头，安全倒车；（10）提供英文、简体中文图形触摸界面，也可按客户要求提供其它语言图形触摸界面。

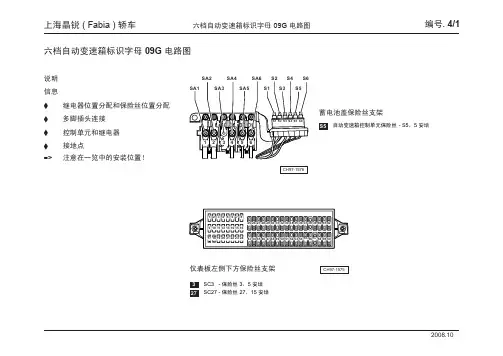

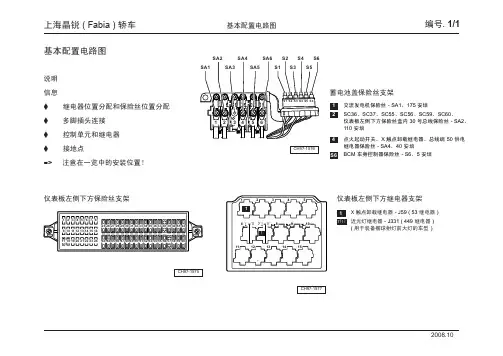

上海大众斯柯达晶锐轿车电路图
璐瑶
【期刊名称】《《汽车与驾驶维修：维修版》》
【年(卷),期】2009(000)008
【摘要】晶锐轿车是上海大众斯柯达品牌推出的第一款小型家用轿车，该车搭载CDD型1．4L、CDE型1．6L发动机，匹配02T型5前进挡手动变速器和09G 型6前进挡电控自动变速器。
对于该车的发动机的维修，可以借鉴POLO轿车发动机的相关资料。
为了方便广大非特约维修站维修人员对该车自动变速器、ABS 系统的维修，我们对此部分电路图进行了整理，希望对大家有所帮助。
【总页数】5页(P111-115)
【作者】璐瑶
【作者单位】(Missing)
【正文语种】中文
【相关文献】
1.上海大众斯柯达昊锐轿车电路图 [J],
2.上海大众斯柯达晶锐轿车电路图 [J], 璐瑶
3.上海大众斯柯达晶锐轿车技术亮点 [J], 林文
4.上海大众斯柯达昊锐轿车电路图 [J],
5.上海大众斯柯达晶锐轿车门锁开关故障 [J], 姚松柏
因版权原因，仅展示原文概要，查看原文内容请购买。
1. 斯柯达 晶锐 1.4L 手动晶致版 汽车 参考资料手册1.1. 导购 综述市场影响力1.2. 参数资料 详细介绍基本资料参考价格￥8上市日期2008年12月汽车类型两厢轿车豪华级别小型车尺寸 重量 容积全车长度3992 mm车身宽度1642 mm车身高度1500 mm轴距2465 mm车身重量1110 kg行李舱容积300 L油箱容积45 L标准座位数5引擎参数标准引擎 1.4升直列4缸16气门标准变速器手动 5档标准排量 1.4 升</td></tr>气门数16最大功率63/5000 KW/rpm最大扭矩130/3750 N m/rpm燃油系统电子燃油喷射式理论油耗 5.1 升最高时速173 km/h加速时间13.4 秒（百公里加速）排放标准国Ⅳ标准转向 悬挂 轮胎驱动方式前置前驱制动方式碟/鼓转向助力助力转向式悬挂方式麦弗逊悬挂结构，带横向稳定杆/半独立扭转梁式后桥（前/后）轮毂尺寸14英寸钢制轮毂轮胎185/60 R14配置外观内饰电动车窗,带防夹功能车窗,晶亮型反射式前大灯,烟熏侧面转向灯,光亮A柱外饰,防紫外线绿色隔热玻璃,车身同色门外把手及外后视镜,可拆卸式车顶天线,米色内饰,银色空调出风口饰框,14英寸钢制备胎,高级织物座椅,前排车内顶灯,前雾灯,后雾灯,高位刹车灯,扬声器数量 4个舒适性手动空调,一触式玻璃升降开关,4辐条普通方向盘,CAN-BUS电子智能管家,单碟CD和MP3播放功能,AUX IN音源输入插口,空调灰尘花粉滤清器,副驾驶侧仪表板下部手套箱,副驾驶侧仪表板上部带盖手套箱,副驾驶侧可折叠车顶把手,后排左右衣帽钩,方向盘纵向及高度可调,方向盘下侧便利储物盒,前门储物槽，带1.5L杯托,中央通道带杯托和移动式烟灰缸,后备厢照明,后风窗可加热,后风窗雨刮带洗涤喷嘴，间歇可调,可翻转后排座椅靠背，不可分离,电动调节外后视镜,点烟器，兼做12V电源插口,后备厢电子机械式轻触开启装置,带锁加油口盖,车载工具包安全防盗驾驶座安全气囊,副驾驶座安全气囊,预紧式前座椅三点式安全带,后座椅三点式安全带,可溃缩转向柱,液压助力转向系统,多重主动安全系统（ABS+EBD+MSR+CBC）,紧急制动时双跳灯自动闪亮警示,激光焊接全方位安全车身（四门带侧面防撞杆）,驾驶员安全带未系报警装置,前后共4个独立头枕，带高度调节,碰撞优化制动踏板,行驶时自动落锁,碰撞时自动解锁、中断燃油供给并开启警告灯,气动无骨安全雨刮，带间歇可调,智能电子滚码防盗系统,前大灯未关警告,车门及行李厢盖未关报警,ISOFIX儿童安全座椅固定装置1.3. 新闻 资讯新民网 - 2010年07月09日汽车近日，搜狐 汽车 成都从机场路中段1949号建国 斯柯达 西南旗舰店获悉，按揭购 斯柯达晶锐 晶致版，首付低至7900元起，每天日息仅4.6元起！据悉，本次超低按揭是建国 斯柯达 ...易车网 - 2010年07月09日星高达之家7月10日至18日长安地王车展为了让客户能方便、深入地了解 斯柯达晶锐 、明锐、昊锐三款车型。
斯柯达明锐基本功能设置说明2010年本文档里面所包含的信息均为编者收集而来本文档中的内容在征求编者同意后可以进行复制与传播保留所有的权利。
文件状态[ ] 草稿文档[√] 正式文档[ ] 更改文档文档名称斯柯达明锐功能设置说明文档编号：类别：说明书密级：对外路径：明锐文档 / 说明书当前版本： 1.0作者：xcedar完成日期：2009-12-10备注：修订记录：日期版本修订目的描述修订者1引言 (4)1.1编写目的 (4)1.2参考内容 (4)1.3名词解释 (4)2功能设置 (4)2.1一键升窗 (4)2.2单开左前门 (7)2.3离家功能 (8)2.4回家功能 (9)1引言1.1编写目的编写本文档的目的是为了斯柯达明锐车的使用者在通过对明锐功能设置实践操作后，能够充分了解车的功能及其运行环境，以便车辆使用者降低用车维护成本，减少车辆出错的可能。
1.2参考内容太平洋汽车网（）爱卡汽车论坛（）汽车之家（）1.3名词解释SKODA：斯柯达的英文名称。
5053：2功能设置2.1一键升窗连接5053线，点击进入VAS-5053主界面，如下图：点击上图中的“选择控制模块”，进入下图所示界面：点击上图中的“舒适系统/便利系统”，进入下图所示界面：选择上图中的“46－中央便利系统”，进入下图所示界面：现在点击“重新编码（C)-07”，进入下图所示界面：点击“长编码帮助”点击下图中的“40”，在“舒适功能自动关闭”前打勾，即可完成“一键升窗”的设置。
2.2单开左前门进入“46-中央便利系统”，如下图所示：点击“匹配-10”，进入下图所示界面：在“频道号”点击增出现03，在“新建值”点击增出现1，保存后“完成，返回”。
2.3离家功能开锁时即使大灯开关处于关的位置，近光灯和驻车灯也会点亮。
打开点火开关（无需发动）后，如果大灯开关在关的位置，则两灯会立即关闭。
如果你一直不开电源，则两个灯会亮80秒（该时间可以调整）后熄灭。
售后服务文件盒编号保养手册上汽大众晶锐（FABIA）轿车 2008 ▶版本 10.20193 1免责声明1.1技术信息使用1.维修技术信息内容会根据维修技术的标准及要求不断更新和调整，请始终以最新发布的内容为准。
2.禁止不具备维修资质与能力，不具备适当的维修设备和专用工具，以及超出其经营范围的滥用维修技术信息行为。
使用者因上述不当使用或不按手册规定操作所导致的一切损失，维修技术信息提供方及维修技术信息所有方不承担任何责任。
3.使用者应遵守关于知识产权保护的法律规定，不得以任何形式侵犯维修技术信息所有方的知识产权。
使用者不得超出规定范围使用维修技术信息。
未经授权，使用者不得将维修技术信息用于转售、出版、公开或其他商业用途。
4.使用者在使用维修技术信息时应遵守下述警告说明。
使用者未遵守下述警告说明所导致的一切损失，维修技术信息提供方及维修技术信息所有方不承担任何责任。
5.使用者因为违反上述规定而触犯中华人民共和国法律的，一切法律后果自行负责，维修技术信息提供方及维修技术信息所有方不承担任何责任。
6.除非法律另有强制性规定，维修技术信息提供方及维修技术信息所有方对使用者获取和/或使用维修技术信息产生的一切直接或间接损失均不承担任何责任。
注意警告说明。
标志说明：提示带有此标志的文本包含补充的有用信息。
在执行所有装配和维修作业前，请先阅读并遵守相应信息工具的安全提示。
上汽大众晶锐（FABIA）轿车 2008 ▶文件盒编号 , 手册 , 版本 10.2019目录1发动机概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 2车辆移交检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 3检查保养 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 4概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7车辆铭牌 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8车辆识别代码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7发动机标识字母和发动机编号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8举起车辆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9牵引起动/牵引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10在牵引起动带手动变速箱的车辆时，必须注意下列事项： . . . . . . . . . . . . . . . . . . . . . . . . . .10有关检查和保养的附加客户信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7在“恶劣状况”下使用车辆的有关信息: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 5工作描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13半自动空调：温度设置为22摄氏度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14保养周期显示器：复位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27布置楔形皮带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35拆卸和安装燃油滤清器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33拆卸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33车轮固定螺栓：以规定的扭矩拧紧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15车门锁、儿童安全锁： 检查工作状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32车门锁： . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32儿童安全锁(后车门)： . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32车门限位器和固定销：润滑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29车桥转向节：目检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41挡风玻璃雨刮器/清洗装置：检查功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29挡风玻璃清洗液 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29挡风玻璃喷水装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30后窗玻璃喷水装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30挡风玻璃雨刮臂： 检查静止位置，如有必要进行调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . .31后窗玻璃雨刮臂：检查静止位置，如有必要进行调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31底部保护层：目检损坏情况 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40电动摇窗机：进行初始化设置（激活） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13电气部件： 检查工作状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13调整大灯光束 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44左侧大灯(右侧大灯与其镜像对称) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45调整雾灯光束 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45发动机机油：排放或抽吸、加注；更换机油滤清器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20上汽大众晶锐（FABIA）轿车 2008 ▶文件盒编号 , 手册 , 版本 10.2019发动机机油液位：检查，如有必要添加机油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19发动机室中的发动机和部件（从上部和从底部）：目检密封和损坏情况 . . . . . . . . . . . . . . . . .32更换制动液 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38关闭蓄电池的运输模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14活动天窗： 清洁导轨并用油脂润滑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29火花塞：进行更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32驾驶员和前座乘客的安全气囊：目测安全气囊单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25检查大灯光束设置，如有必要进行调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43检查底部保护层和车身油漆是否损坏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31检查冷却液液位，如有必要加注冷却液 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41检查冷却液的防冻性能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42检查轮胎（包括备胎）：状态、轮胎运行情况、胎纹深度、充气压力 . . . . . . . . . . . . . . . . . . .16车辆移交检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16检查保养 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16检查轮胎磨损状况 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16检查胎纹深度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16轮胎充气压力（包括备胎）：检查，如有必要调整充气压力 . . . . . . . . . . . . . . . . . . . . . . . . .17轮胎充气压力（包括备胎）：检查，如有必要调整充气压力(适用于自2011年9月起车型) . . . . .17检查前、后制动摩擦片的厚度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36前盘式制动摩擦片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36后鼓式制动摩擦片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37检查制动液液位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39车辆移交检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40检查服务： . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40空气滤清器：清洁外壳并更换滤芯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43万向节保护套：目检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35汽油发动机车型上的废气排放分析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46汽油发动机机油规格和特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21如果花粉过滤器的滤芯变脏或有异味时，有必要更换滤芯 . . . . . . . . . . . . . . . . . . . . . . . . . .28拆卸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29设定时钟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13试车 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45收音机：激活防盗代码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14手动变速箱：检查液位，如有必要加注齿轮油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35手动空调: 温度设置为22摄氏度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14楔形皮带：检查状态时进行下列工作步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34蓄电池：检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18制动装置：目检密封和损坏情况 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36助力转向系统：检查液位(适用于自2011年9月起车型) . . . . . . . . . . . . . . . . . . . . . . . . . . .24上汽大众晶锐（FABIA）轿车 2008 ▶文件盒编号 , 手册 , 版本 10.2019检查助力转向系统的油位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24检查油位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24转向横拉杆球头：检查间隙、固定情况和橡胶密封罩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40自动变速箱09G：检查ATF液位，如有必要进行添加 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21测试条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21检查ATF液位及添加ATF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22加注ATF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23自诊断：查询所有系统故障代码存储器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26上汽大众晶锐（FABIA）轿车 2008 ▶文件盒编号 , 手册 , 版本 10.20191发动机概述发动机水冷直列四缸四气门电子控制多点喷射汽油机水冷直列四缸四气门电子控制多点喷射汽油机标识字母CDD CDE生产日期2008年起2008年起排放限值国 IV国 IV气缸数量/每气缸气门数4/44/4排量（L） 1.390 1.598额定功率（kW）6377最大扭矩（Nm）130155缸径（mm）76.576.5行程（mm）75.686.9压缩比10.5：110.5：1喷射装置/点火装置BOSCH ME 7.5.20BOSCH ME 7.5.20燃料（RON）97/93号无铅97/93号无铅自诊断是是三元催化转化器是是Lambda控制是是二次空气系统否否可变气门正时否否可变进气管否否上汽大众晶锐（FABIA）轿车 2008 ▶文件盒编号 , 手册 , 版本 10.2019上汽大众晶锐（FABIA）轿车 2008 ▶文件盒编号 , 手册 , 版本 10.20192车辆移交检查保养工作执行提示◆各保养项目的顺序是做过试验的，也是最合理的。
