第一章 汽车电路读图基础

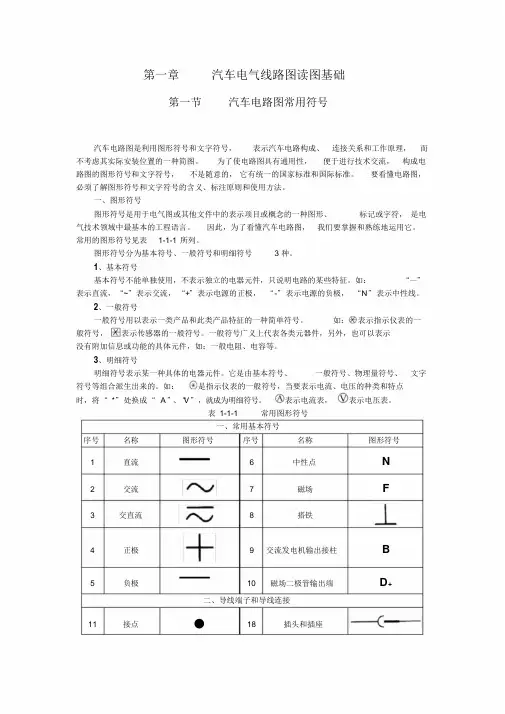

精心整理第一章汽车电气线路图读图基础第一节汽车电路图常用符号汽车电路图是利用图形符号和文字符号，表示汽车电路构成、连接关系和工作原理，而不考虑其实际安装位置的一种简图。

为了使电路图具有通用性，便于进行技术交流，构成电路图的图形符号和文字符号，不是随意的，它有统一的国家标准和国际标准。

要看懂电路图，必须了解图形符号和文字符号的含义、标注原则和使用方法。

一、图形符号1流，“~2如：也可以表示没有附加信息或功3组合派生出来的。

如：*”，就成为明细符号。

表示电流表，表示电压表。

表常用图形符号按规定的组合原则进行派生，以构成完整的元件或设备的图形符号，但在图样的空白处必须加以说明，如表1-1-2所示。

将天线的一般符号和直流电动机的一般符号进行组合，就构成了电动天线的图形符号。

4（1）首先选用优选形。

（2）在满足条件的情况下，首先采用最简单的形式，但图形符号必须完整。

（3）在同一份电路图中同一图形符号采用同一种形式。

（4）符号方位不是固定的，在不改变符号意义的前提下，符号可根据图面布置的需要旋转或成镜像放置，但文字和指示方向不得倒置。

（5）图形符号中一般没有端子代号，如果端子代号是符号的一部分，则端子代号必须画出。

（6）导线符号可以用不同宽度的线条表示，如电源线路（主电路）可用粗实线表示，控制、保护线路（辅助电路）则可用细实线表示。

（7）一般连接线不是图形符号的组成部分，方位可根据实际需要布置。

（8）符号的意义由其形式决定，可根据需要进行缩小或放大。

（9）图形符号表示的是在无电压、无外力的常规状态。

（（符号。

1（1（2“G”2辅助文字符号表示电气设备、装置和元器件以及线路的功能、状态和特征。

如“SYN”表示同步，“L”表示限制左或低，“RD”表示红色，“ON”表示闭合，“OFF”表示断开等。

常用辅助文字符号见表1-1-4所示。

3（1）单字母符号应优先选用。

（2）只有当用单字母符号不能满足要求，需要将大类进一步划分时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和元器件等。

识读汽车电路图教案第一章：汽车电路图基本概念与术语1.1 汽车电路图的定义与作用介绍汽车电路图的定义解释汽车电路图在汽车维修与诊断中的重要性1.2 汽车电路图的组成与结构介绍汽车电路图的基本组成部分解释电源、负载、控制开关、保护装置等概念1.3 汽车电路图的符号与表示方法介绍常用电气元件的符号及其含义解释线路、连接点、标注等表示方法第二章：汽车电路图的阅读与理解2.1 汽车电路图的阅读步骤与方法介绍阅读汽车电路图的基本步骤强调阅读时需要注意的细节与顺序2.2 汽车电路图的线路分析与解读介绍分析汽车电路图的方法与技巧解释如何识别线路、控制逻辑等2.3 汽车电路图的故障诊断与排查介绍汽车电路图在故障诊断中的应用解释如何通过电路图排查故障原因第三章：常用汽车电路图识读实例3.1 汽车照明系统电路图识读实例分析照明系统的电路图解释车灯、开关、保护装置等的工作原理3.2 汽车启动系统电路图识读实例分析启动系统的电路图解释启动机、启动开关、保护装置等的工作原理3.3 汽车空调系统电路图识读实例分析空调系统的电路图解释压缩机、温度控制、保护装置等的工作原理第四章：汽车电路图的绘制与设计4.1 汽车电路图的绘制原则与方法介绍汽车电路图绘制的基本原则解释如何合理布局、标识电气元件等4.2 汽车电路图的设计与优化介绍汽车电路图设计的方法与技巧解释如何提高电路图的可读性、可靠性与安全性4.3 汽车电路图的绘制软件与应用介绍常用的汽车电路图绘制软件解释如何利用软件绘制与优化汽车电路图第五章：汽车电路图的实践应用与维护5.1 汽车电路图在维修中的应用介绍汽车电路图在维修过程中的作用解释如何利用电路图诊断与修复故障5.2 汽车电路图的维护与保养介绍汽车电路图的维护与保养方法强调定期检查、清洁、更换损坏部件的重要性5.3 汽车电路图的安全注意事项介绍汽车电路图操作中的安全注意事项强调遵守操作规程、防止电气火灾等安全知识第六章：汽车传感器电路图识读6.1 传感器电路图的基本概念介绍传感器在汽车电路中的作用解释传感器电路图的组成与特点6.2 常见汽车传感器电路图识读分析氧传感器、温度传感器、速度传感器等电路图解释传感器的工作原理及其在电路图中的表示方法6.3 传感器电路图故障诊断与排查介绍传感器电路图在故障诊断中的应用解释如何通过电路图识别传感器故障第七章：汽车动力系统电路图识读7.1 动力系统电路图的基本概念介绍动力系统电路图的定义与作用解释动力系统电路图的组成与结构7.2 常见汽车动力系统电路图识读分析发动机控制系统、变速器控制系统等电路图解释动力系统中电气元件的工作原理及其在电路图中的表示方法7.3 动力系统电路图故障诊断与排查介绍动力系统电路图在故障诊断中的应用解释如何通过电路图识别动力系统故障第八章：汽车电子控制系统电路图识读8.1 电子控制系统电路图的基本概念介绍电子控制系统电路图的定义与作用解释电子控制系统电路图的组成与结构8.2 常见汽车电子控制系统电路图识读分析防抱死制动系统（ABS）、电子稳定程序（ESP）等电路图解释电子控制系统中的电气元件及其工作原理在电路图中的表示方法8.3 电子控制系统电路图故障诊断与排查介绍电子控制系统电路图在故障诊断中的应用解释如何通过电路图识别电子控制系统故障第九章：汽车电路图的更新与维护9.1 汽车电路图的更新原因介绍汽车电路图更新的必要性解释新技术、新部件对电路图更新的影响9.2 汽车电路图的更新方法与步骤介绍汽车电路图更新的方法与步骤强调在进行更新时需要注意的细节9.3 汽车电路图的维护与保养介绍汽车电路图在日常维护与保养中的注意事项强调定期检查、清洁、更换损坏部件的重要性第十章：汽车电路图的综合应用案例分析10.1 汽车电路图在维修案例中的应用分析实际汽车维修案例中电路图的作用解释如何利用电路图诊断与修复故障10.2 汽车电路图在汽车改装中的应用介绍汽车电路图在汽车改装中的作用解释如何利用电路图进行合理的改装设计10.3 汽车电路图在汽车性能检测中的应用介绍汽车电路图在汽车性能检测中的作用解释如何通过电路图分析汽车性能指标重点和难点解析一、汽车电路图基本概念与术语的识读，特别是对电路图的定义、组成、结构和符号表示方法的理解。

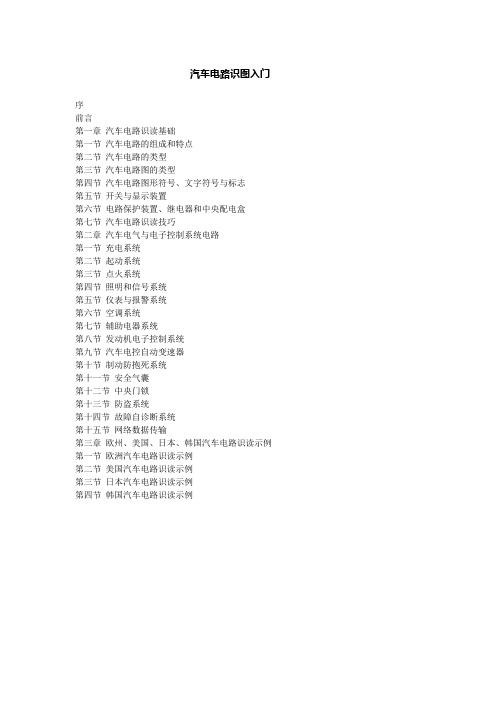

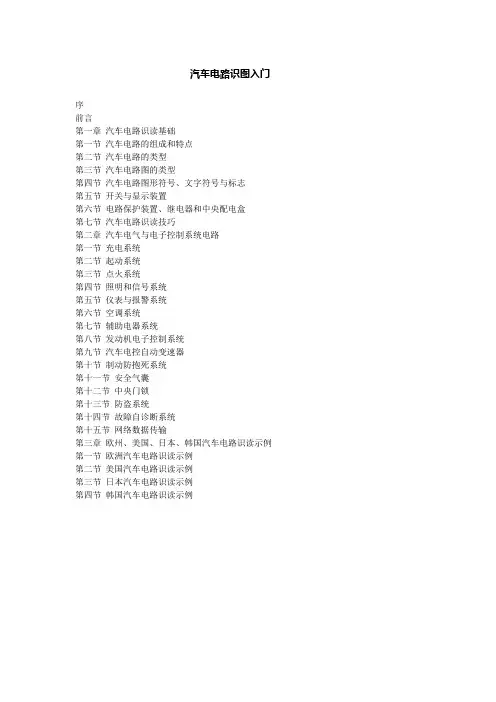

汽车电路识图入门
序
前言
第一章汽车电路识读基础
第一节汽车电路的组成和特点
第二节汽车电路的类型
第三节汽车电路图的类型
第四节汽车电路图形符号、文字符号与标志
第五节开关与显示装置
第六节电路保护装置、继电器和中央配电盒
第七节汽车电路识读技巧
第二章汽车电气与电子控制系统电路
第一节充电系统
第二节起动系统
第三节点火系统
第四节照明和信号系统
第五节仪表与报警系统
第六节空调系统
第七节辅助电器系统
第八节发动机电子控制系统
第九节汽车电控自动变速器
第十节制动防抱死系统
第十一节安全气囊
第十二节中央门锁
第十三节防盗系统
第十四节故障自诊断系统
第十五节网络数据传输
第三章欧州、美国、日本、韩国汽车电路识读示例第一节欧洲汽车电路识读示例
第二节美国汽车电路识读示例
第三节日本汽车电路识读示例
第四节韩国汽车电路识读示例。

识读汽车电路图教案第一章：汽车电路图基本概念1.1 电路图的定义：电路图是汽车电气系统的图形表示，用于展示汽车各部件之间的电气连接关系。

1.2 电路图的组成部分：电源：电池、发电机等控制单元：发动机控制单元、车身控制单元等用电设备：灯、仪表、空调、音响等导线：连接各部件的电线接插件：连接导线的插头和插座1.3 电路图的符号：电源符号：电池、发电机控制单元符号：矩形框，内部标注控制单元名称用电设备符号：圆形或方形，内部标注设备名称导线符号：直线，标注导线颜色和规格接插件符号：矩形框，内部标注插头和插座名称第二章：汽车电路图的阅读方法2.1 从电源开始阅读：先找到电路图中的电源部分，理解电源的输出和输入关系，顺着电路流向逐级分析。

2.2 从用电设备开始阅读：先找到电路图中的用电设备部分，理解设备的控制原理，逆着电路流向逐级分析。

2.3 分模块阅读：将电路图分成若干模块，先阅读一个模块，理解模块内部电路关系，再与其他模块进行联系。

第三章：汽车电路图的绘制方法3.1 绘制电路图的步骤：确定电路图的绘制范围：电源、控制单元、用电设备等选择合适的符号表示各部件画出各部件之间的连接关系标注导线颜色、规格和接插件名称3.2 绘制电路图的注意事项：电路图应简洁明了，避免冗余线条电路图应遵循一定的布局原则，如从上到下、从左到右等电路图应标注单位、符号、说明等信息第四章：汽车电路图的常见故障分析4.1 短路故障：短路故障会导致电流过大，可能损坏电源、控制单元、用电设备等。

4.2 断路故障：断路故障会导致电路不通，用电设备无法正常工作。

4.3 接触不良故障：接触不良会导致电路阻抗增大，影响用电设备的正常工作。

4.4 搭铁故障：搭铁故障会导致电路短路，可能损坏电源、控制单元、用电设备等。

第五章：汽车电路图的实际应用案例5.1 案例一：某车型发动机无法启动，通过阅读发动机控制单元电路图，找到相关电路，分析故障原因并进行维修。

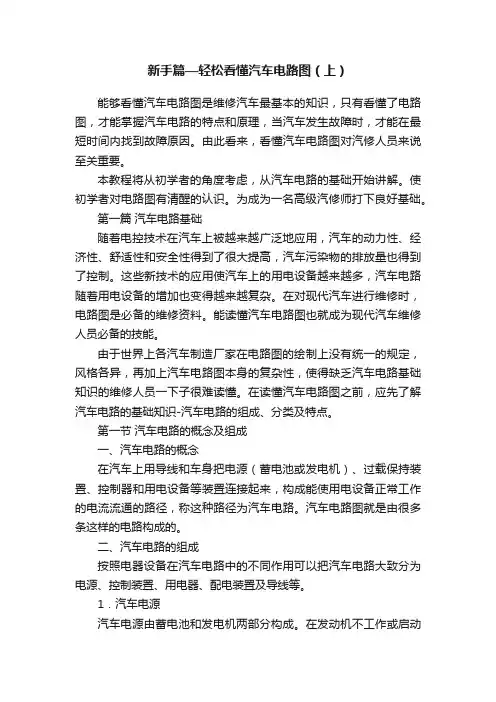

新手篇—轻松看懂汽车电路图（上）能够看懂汽车电路图是维修汽车最基本的知识，只有看懂了电路图，才能掌握汽车电路的特点和原理，当汽车发生故障时，才能在最短时间内找到故障原因。

由此看来，看懂汽车电路图对汽修人员来说至关重要。

本教程将从初学者的角度考虑，从汽车电路的基础开始讲解。

使初学者对电路图有清醒的认识。

为成为一名高级汽修师打下良好基础。

第一篇汽车电路基础随着电控技术在汽车上被越来越广泛地应用，汽车的动力性、经济性、舒适性和安全性得到了很大提高，汽车污染物的排放量也得到了控制。

这些新技术的应用使汽车上的用电设备越来越多，汽车电路随着用电设备的增加也变得越来越复杂。

在对现代汽车进行维修时，电路图是必备的维修资料。

能读懂汽车电路图也就成为现代汽车维修人员必备的技能。

由于世界上各汽车制造厂家在电路图的绘制上没有统一的规定，风格各异，再加上汽车电路图本身的复杂性，使得缺乏汽车电路基础知识的维修人员一下子很难读懂。

在读懂汽车电路图之前，应先了解汽车电路的基础知识-汽车电路的组成、分类及特点。

第一节汽车电路的概念及组成一、汽车电路的概念在汽车上用导线和车身把电源（蓄电池或发电机）、过载保持装置、控制器和用电设备等装置连接起来，构成能使用电设备正常工作的电流流通的路径，称这种路径为汽车电路。

汽车电路图就是由很多条这样的电路构成的。

二、汽车电路的组成按照电器设备在汽车电路中的不同作用可以把汽车电路大致分为电源、控制装置、用电器、配电装置及导线等。

1．汽车电源汽车电源由蓄电池和发电机两部分构成。

在发动机不工作或启动时由蓄电池供电。

在发动机启动后，发电机产生电能向各用电设备供电，同时向蓄电池充电。

2．控制装置汽车电路控制装置按控制电路的形式可以分为开关、继电器和电控制单元。

点火开关是汽车控制装置中最重要的开关。

继电器按受控制的装置不同可以分为受开关控制的继电器和受电控单元控制的继电器。

开关或控制单元通过控制继电器线圈的电路来控制继电器触点的断开和闭合，进而控制用电器的电路。
