气动元件符号大全气动元件符号是指在气动系统中使用的各种元件的图形符号,它们是气动系统中不可或缺的一部分。
了解和掌握气动元件符号对于工程师和技术人员来说非常重要,因此本文将为大家介绍气动元件符号的相关知识,希望能对大家有所帮助。
1. 气源处理元件符号。
气源处理元件是气动系统中的重要组成部分,它包括空气过滤器、减压阀、油雾器等。
在气源处理元件符号中,空气过滤器的符号为一个矩形,上面有一个三角形,代表过滤器的进气口,而下面有一个矩形,代表过滤器的出气口。
减压阀的符号为一个矩形,上面有一个箭头,代表进气口,下面有一个带压力表的矩形,代表出气口。
油雾器的符号为一个矩形,上面有一个箭头,代表进气口,下面有一个带油滴的矩形,代表出气口。
2. 执行元件符号。
执行元件是气动系统中的另一个重要组成部分,它包括气缸、气动阀等。
气缸的符号为一个长方形,上面有一个三角形,代表气缸的进气口,下面有一个带斜线的长方形,代表气缸的出气口。
气动阀的符号有多种,常见的是一个长方形,上面有一个箭头,代表进气口,下面有两个带斜线的长方形,代表两个出气口。
3. 控制元件符号。
控制元件是气动系统中的控制部分,它包括手动阀、电磁阀等。
手动阀的符号为一个长方形,上面有一个手柄,代表手动操作,下面有一个带箭头的长方形,代表出气口。
电磁阀的符号为一个长方形,上面有一个带斜线的长方形,代表进气口,下面有一个带线圈的长方形,代表电磁操控。
4. 连接元件符号。
连接元件是气动系统中的连接部分,它包括接头、管件等。
接头的符号为一个圆形,上面有一个带箭头的短线,代表进气口,下面有一个带箭头的短线,代表出气口。
管件的符号为一个矩形,上面有一个带箭头的短线,代表进气口,下面有一个带箭头的短线,代表出气口。
5. 辅助元件符号。
辅助元件是气动系统中的辅助部分,它包括压力表、流量控制阀等。
压力表的符号为一个圆形,上面有一个带刻度的指针,代表压力测量,下面有一个带箭头的短线,代表进气口。
授课内容具体措施第十章气源装置及气动辅助元件本章重点1.空气压缩机的工作原理2.气源净化装置及气动辅助元件的作用本章难点气源净化装置的组成及作用气源装置是气压传动系统的动力部分,这部分元件性能的好坏直接关系到气压传动系统能否正常工作;气动辅助元件更是气压传动系统正常工作必不可少的组成部分。
第一节气源装置一、压缩空气站压缩空气站是气压系统的动力源装置。
排气量≥6~12m3/min时,应独立设置压缩空气站;排气量<6m3/min时,可将空压机或气泵安装在主机旁。
压缩空气在使用之前必须经过干燥和净化处理后才能使用,压缩空气中混有的水分、油污等杂质若进入管道系统,将导致机器和控制装置发生故障,损害产品,增加系统的维护成本。

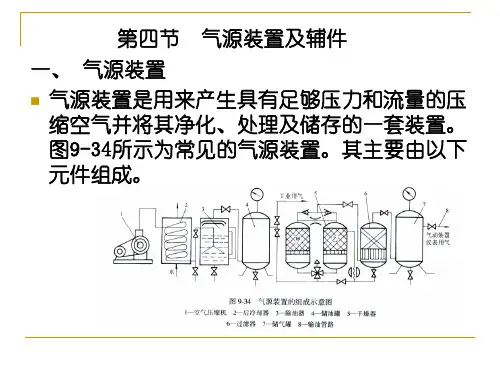

对于一般的压缩空气站,除空气压缩机外,还必须设置过滤器、后冷却器、油水分离器和储器罐等净化装置,其流程装置,见下图:图10—1 气源系统组成示意图1—空气压缩机2—后冷却器3—油水分离器4,7—储器罐5—干燥器6—过滤器二、空气压缩机空压机是气压发生装置,利用空气压缩机将电动机机械能气体压力能,然后在控制元件的控制和辅助元件的配合下,通过执行元件把空气的压力能转变为机械能,从而完成直线或回转运动并对外作功。
1.分类按工作原理主要分为容积式和速度式两类。
①容积式:压缩气体的体积,是单位体积内气体分子密度增加提高压缩空气的动力。
图10—2活塞式空气压缩机工作原理图1—排气阀2—缸体3—活塞4—活塞杆5—滑块6—滑道7、8—曲柄连杆机构9—吸气阀10—弹簧空压机相当于液压传动中的动力元件液压泵!活塞式空气压缩机应用广泛,原理类似液压泵!即:通过曲柄滑块机构带动活塞的往复运动使气缸的体积增大或减小,从而通过吸排气阀实现吸气和排气。
②速度式:通过提高气体分子的运动速度,使动能转化为压力能来提高压缩空气的动力。
2.选用原则主要根据气压传动系统需要的两个主要参数:工作压力p和流量q。
选用方法可以查询相关手册。
气动元件符号大全本文档将为您介绍气动元件的符号及含义,帮助您更好地理解气动系统的组成和工作原理。
一、气源组件1. 空气压缩机:表示空气压缩机的符号,通常由一个圆圈和一条垂直线组成,圆圈内标有字母“A”。
2. 空气干燥器:表示空气干燥器的符号,通常由一个矩形方框和一条斜线组成,方框内标有字母“B”。
3. 过滤器:表示过滤器的符号,通常由一个圆圈和若干条放射状的线条组成,圆圈内标有字母“C”。
4. 储气罐:表示储气罐的符号,通常由一个矩形方框和一条水平线组成,方框内标有字母“D”。
二、控制元件1. 气动开关:表示气动开关的符号,通常由一个矩形方框和一条水平线组成,方框内标有字母“K”。
2. 气动三通阀:表示气动三通阀的符号,通常由一个T形交叉符号和若干条线条组成,交叉符号的一侧标有字母“V”。
3. 气动减压阀:表示气动减压阀的符号,通常由一个类似水龙头的符号和若干条线条组成,水龙头一侧标有字母“Y”。
4. 气动继动器:表示气动继动器的符号,通常由一个矩形方框和若干条放射状的线条组成,方框内标有字母“J”。
三、执行元件1. 气缸:表示气缸的符号,通常由一个矩形方框和若干条线条组成,方框内标有字母“Q”。
2. 气动马达:表示气动马达的符号,通常由一个类似风扇的图形和若干条线条组成,风扇一侧标有字母“M”。
3. 气动手指:表示气动手指的符号,通常由一个矩形方框和若干条线条组成,方框内标有字母“F”。
四、辅助元件1. 消声器:表示消声器的符号,通常由一个矩形方框和若干条放射状的线条组成,方框内标有字母“X”。
2. 管道连接件:表示管道连接件的符号,通常由一个圆圈和若干条线条组成,圆圈内标有字母“L”。
3. 密封件:表示密封件的符号,通常由一个矩形方框和若干条线条组成,方框内标有字母“S”。
4. 润滑器:表示润滑器的符号,通常由一个类似油滴的图形和若干条线条组成,油滴一侧标有字母“L”。
五、调节与控制元件1. 调压阀:表示调压阀的符号,通常由一个类似水龙头的图形和若干条线条组成,水龙头一侧标有字母“T”。
气动回路知识点总结一、气动回路的概念及作用气动回路是利用压缩空气传递能量的系统,其作用是实现机械传动、控制和执行功能。
气动回路通过压缩空气的作用,实现元件的运动、工作和控制,广泛应用于工业生产和机械制造领域。
二、气动元件及其作用1. 气动元件的分类:气动元件包括执行元件、控制元件和辅助元件。
执行元件主要包括气缸、气动阀门、气动执行机构等;控制元件主要包括电磁阀、压力阀、流量阀等;辅助元件主要包括过滤器、减压阀、接头等。
2. 气缸的作用:气缸是气动系统中的执行元件,主要用于产生直线运动和回转运动。
气缸通过压缩空气的作用,推动活塞杆实现工件夹持、工作台移动、门窗启闭等操作。
3. 气动阀门的作用:气动阀门是气动系统中的控制元件,主要用于控制压缩空气的流动方向、压力和流量。
气动阀门通过操作手柄或电磁信号,实现气源的开关、正反转和速度调节等功能。
4. 气动执行机构的作用:气动执行机构是气动系统中的执行元件,主要用于实现阀门、闸板、蝶阀等设备的自动控制。
气动执行机构通过扁致气缸或旋转气缸,驱动设备达到开关、调节和定位等目的。
三、气动回路的基本原理和结构1. 压缩空气的生成:气动回路首先需要压缩空气,常见的压缩空气设备有空压机、螺杆压缩机、活塞式压缩机等。
压缩空气的压力和流量要根据具体的工作要求进行选择。
2. 气源处理装置:压缩空气需要经过滤、减压、干燥等处理,以确保气源的纯净和稳定。
气源处理装置主要包括过滤器、减压阀、干燥器等。
3. 气动回路的控制方式:气动回路的控制方式主要有手动控制、机械控制和自动控制。
手动控制是通过操作手柄或脚踏板等手动装置实现;机械控制是通过齿轮、链条、连杆等机械传动实现;自动控制是通过电磁阀、传感器、控制器等电气元件实现。
4. 气源供给系统:气源供给系统主要包括气源管道、接头、接头和压缩空气的输送和连接。
四、气动回路的特点和优势1. 动能传递:气动系统通过压缩空气传递能量,无需依赖电源,适用于防爆环境和恶劣条件下的工作。
气动元件符号讲解一、气动符号概述气动符号是用于描述气动系统中各种元件和组件的图形符号。
这些符号通常由国家标准或行业标准规定,并被广泛接受和使用。
了解气动符号对于理解气动系统的构成、设计、安装和维护都非常重要。
二、气源装置符号气源装置是气动系统的能源来源,其主要作用是将空气进行压缩和净化,以供给气动设备使用。
以下是一些常见的气源装置符号:空气压缩机:表示空气经过压缩后供给气动设备使用的装置。
空气干燥器:用于降低空气中的湿度,以避免水蒸气在气动设备中形成水滴或结冰。
空气过滤器:用于去除空气中的尘埃和其他杂质,以保护气动设备和管道系统。
三、气动辅助元件符号气动辅助元件是指为气动系统提供辅助功能的元件,包括管道、接头、消声器等。
以下是一些常见的气动辅助元件符号:管道:用于连接气动设备,以使空气能够流通。
接头:用于连接管道,以使管道能够灵活地连接和拆卸。
消声器:用于降低气动设备产生的噪音,以保护环境和人员。
四、气动控制阀符号气动控制阀是用于控制气动系统中空气流通的元件。
以下是一些常见的气动控制阀符号:减压阀:用于降低气源的压力,以适应不同的气动设备需求。
方向阀:用于控制空气的流动方向,以实现气动设备的不同动作。
流量阀:用于控制空气的流量,以调节气动设备的速度和力量。
五、气动执行元件符号气动执行元件是用于执行特定动作的元件,包括气缸、摆动马达等。
以下是一些常见的气动执行元件符号:气缸:用于执行直线运动的元件,其运动速度和力量可以通过流量阀进行调节。
摆动马达:用于执行旋转运动的元件,其运动速度和力量可以通过流量阀进行调节。
六、气动传感器符号气动传感器是用于检测气动系统中各种参数的元件,包括压力传感器、温度传感器等。
以下是一些常见的气动传感器符号:压力传感器:用于检测气源或管道中的压力变化,以实现压力控制或报警。
温度传感器:用于检测气源或管道中的温度变化,以保护设备和环境的安全。
七、气动指示元件符号气动指示元件是用于显示或指示气动系统状态的元件,包括压力表、温度计等。
板书设计或授课提纲课堂教学安排教学过程教学环节教学内容活动教师学生组织教学导入新课提问多媒体教学互动+提问整顿纪律,清点人数。
人员安全教育及预防突发情况的准备导入新课:通过上节课的学习,我们对气压传动元件有了基本的了解,那么气源装置、辅助元件和执行元件又是怎样的呢?我们这节课来学习一下。
课堂讨论你知道空气压缩机在气压传动中起什么作用吗?一、气源装置1.空气压缩站1—空气压缩机 2—后冷却器 3—油水分离器 4、7—储气罐1.课前准备,清点人数,以及课堂环境等安全检查1.根据前面所学内容,提出相关问题,为今天将要学到的内容打下基础。
3.新课讲授,情景导入:为学生播放一组视频,并提出问题。
引导学生进入新课动画演示:4.教师提问,让学生思考并回答5.带领学生共同总结结论1.课前准备,清点人数,以及课堂环境等安全检查2.思考教师提出的问题,抢答,巩固前面所学知识。
3.学生观察,思考问题,鼓励学生发言,表达自己的观点4.学生阅读课本,自我理解并回答问题5.在教师的引导下,分析动画,与教师一起总结出板书空气压缩机5—干燥器6—过滤器8—加热器9—四通阀2.空气压缩机把电动机输出的机械能转换成气体压力能。
图形符号二、气动辅助元件1.油水分离器油水分离器的作用:分离压缩空气中的水分、油分及其他杂质,使压缩空气初步净化(1)压缩空气从进气口4进入(2)气流受隔板2阻挡,被撞击折回向下(3)之后又上升产生环形回转(4)最后从输出口3排出(5)水滴、油滴等杂质分离析出,沉降在壳体底部(6)由放油水阀6定期排出2.储气罐(1)解决空压机输气量和气动设备耗气量的不平衡(2)减小气源输出气流的波动(3)减弱空压机排气压力脉动引起的管道振动(4)进一步分离压缩空气中的水分和油分(5)临时应急供气3.排水过滤器排水过滤器用于分离在气体中的水滴、油滴等杂质(1)压缩空气进入后产生强烈旋转(2)较大水滴、油滴与存水杯3内壁碰撞分离,沉到杯底(3)微粒灰尘和雾状水汽则被滤芯2拦截滤除(4)清洁的空气从输出口输出4.油雾器油雾器的作用:将润滑油雾化,并随压缩空气一起进入被润滑部位5.气动三联件(1)调压阀对气源进行稳压(2)排水过滤器清洁气源(3)油雾器对运动部件润滑6.消声器当有压气体通过消声罩时,声能量被部分吸收而转化为热能,降低了噪声强度7.气管与气动管接头1)气管分为硬管和软管两种2)硬管用于固定不动的、不需要经常装拆的地方3)软管用于连接运动部件和临时使用、希望装拆方便的管路三、气缸1.单作用单杆气缸单作用气缸一侧通压缩空气,另一侧呼吸口接大气2.双作用单杆气缸压缩空气进入气缸右腔,活塞杆伸出;压缩空气进入气缸左腔,活塞杆收回。
气动元、辅件图形符号(见表)类别名称符号类别名称符号气路连接及接头连接管路气源、电动机、气马达及气缸双向定量气马达交叉管路软性管路单向变量气马达连续放气间断放气双向变量气马达单向放气排气口不带连接措施摆动气马达带连接措施单作用气缸单活塞杆气缸快换接头不带单向阀带单向阀伸缩缸旋转接头单通路三通路双作用气缸单活塞杆气缸气气压源双活源、电动机、气马达及气缸电动机塞杆气缸原动机(电动机除外)不可调单向缓冲缸单向定量气马达可调单向缓冲缸类别名称符号类别名称符号气源、电动机、气马达及气缸不可调双向缓冲缸电气控制直线运动电气控制单作用电磁铁可调双向缓冲缸双作用电磁铁双作用伸缩缸单作用可调电磁操纵(比例电磁铁等)气-液转换器双作用可调电磁操纵(力矩马达)增压器旋转运动电气控制电动机操纵人力控制一般手控压力控制阀直接压力控制加压或泄压控制按钮式差动控制拉钮式内部压力控制按-拉式外部压力控制手柄式先导控制(间接压力控制)气压先导控制踏板式气压-液压先导控制双向踏板式电磁气压先导控制顶杆式可变行程控制式减压阀直动型减压阀(不带溢流)弹簧控制式滚轮式溢流减压阀单向滚轮式类别名称符号类别名称符号压力控制阀顺序阀内部压力控制方向控制阀换向阀二位三通换向阀外部压力控制溢流阀内部压力控制二位四通换向阀外部压力控制二位五通换向阀流量控制阀不可调节流阀三位三通换向阀可调节流阀三位四通换向阀可调单向节流阀三位五通换向阀减速阀三位六通换向阀带消声器的节流阀单向型控制单向阀详细符号简化符号无弹簧截止阀非弹簧方向控制阀换向阀二位二通阀常闭式气控单向阀(带弹簧)常开式或门型梭阀类别名称符号类别名称符号方向控制阀单向型控制阀与门型梭阀辅件及其它装置气罐快速排气阀气源调节装置辅件及其它装置分水排水器人工排出压力检测器压力指示器自动排出压力计压差计空气过滤器人工排出脉冲计数器自动排出流量检测器流量计累计流量计除油器人工排出转速仪转矩仪自动排出压力继电器行程开关空气干燥器模拟传感器油雾器消声器辅助气瓶报警器。
