气动元件命名规则

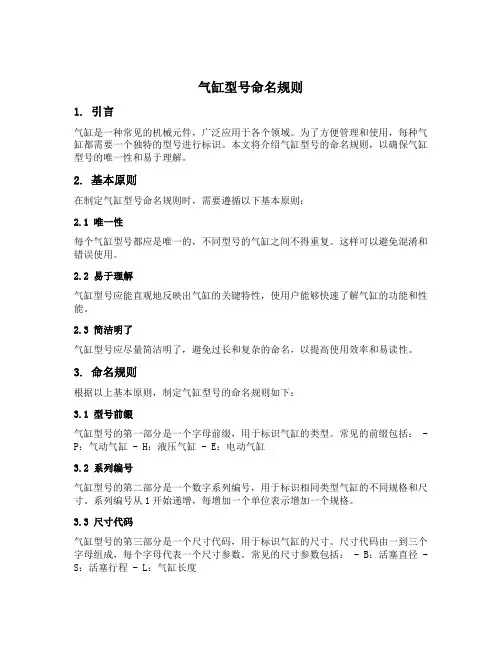

气缸型号命名规则1. 引言气缸是一种常见的机械元件，广泛应用于各个领域。

为了方便管理和使用，每种气缸都需要一个独特的型号进行标识。

本文将介绍气缸型号的命名规则，以确保气缸型号的唯一性和易于理解。

2. 基本原则在制定气缸型号命名规则时，需要遵循以下基本原则：2.1 唯一性每个气缸型号都应是唯一的，不同型号的气缸之间不得重复。

这样可以避免混淆和错误使用。

2.2 易于理解气缸型号应能直观地反映出气缸的关键特性，使用户能够快速了解气缸的功能和性能。

2.3 简洁明了气缸型号应尽量简洁明了，避免过长和复杂的命名，以提高使用效率和易读性。

3. 命名规则根据以上基本原则，制定气缸型号的命名规则如下：3.1 型号前缀气缸型号的第一部分是一个字母前缀，用于标识气缸的类型。

常见的前缀包括： - P：气动气缸 - H：液压气缸 - E：电动气缸3.2 系列编号气缸型号的第二部分是一个数字系列编号，用于标识相同类型气缸的不同规格和尺寸。

系列编号从1开始递增，每增加一个单位表示增加一个规格。

3.3 尺寸代码气缸型号的第三部分是一个尺寸代码，用于标识气缸的尺寸。

尺寸代码由一到三个字母组成，每个字母代表一个尺寸参数。

常见的尺寸参数包括： - B：活塞直径 - S：活塞行程 - L：气缸长度3.4 功能代码气缸型号的第四部分是一个功能代码，用于标识气缸的功能和特性。

功能代码由一到三个字母组成，每个字母代表一个功能参数。

常见的功能参数包括： - D：双作用气缸 - S：单作用气缸 - A：调节型气缸 - R：旋转气缸3.5 特殊参数气缸型号的最后部分是一些特殊参数的标识，用于标识气缸的特殊要求和配置。

特殊参数由一个或多个字母和数字组成。

4. 示例根据以上命名规则，以下是一些气缸型号的示例：•P1BDS25：P系列第一型号，活塞直径25mm的双作用气缸•H2BS40A：H系列第二型号，活塞直径40mm的单作用调节型气缸•E3BL50R-2：E系列第三型号，活塞直径50mm、气缸长度100mm的双作用旋转气缸，带2个旋转角度传感器5. 总结通过制定气缸型号命名规则，可以确保气缸型号的唯一性和易于理解。

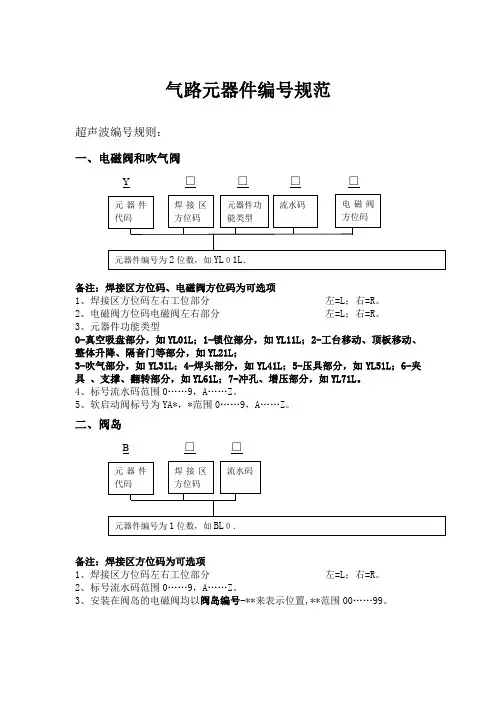

气路元器件编号规范
超声波编号规则：
一、电磁阀和吹气阀 Y □ □ □ □
备注：焊接区方位码、电磁阀方位码为可选项
1、焊接区方位码左右工位部分 左=L ；右=R 。

2、电磁阀方位码电磁阀左右部分 左=L ；右=R 。

3
、元器件功能类型
0-真空吸盘部分，如YL01L ；1-锁位部分，如YL11L ；2-工台移动、顶板移动、整体升降、隔音门等部分，如YL21L ；
3-吹气部分，如YL31L ；4-焊头部分，如YL41L ；5-压具部分，如YL51L ；6-夹具 、支撑、翻转部分，如YL61L ；7-冲孔、增压部分，如YL71L 。

4、标号流水码范围0……9，A ……Z 。

5、软启动阀标号为YA*，*范围0……9，A ……Z 。

二、阀岛
B □ □
备注：焊接区方位码为可选项
1、焊接区方位码左右工位部分 左=L ；右=R 。

2、标号流水码范围0……9，A ……Z 。

3、安装在阀岛的电磁阀均以阀岛编号-**来表示位置,**范围00……99。

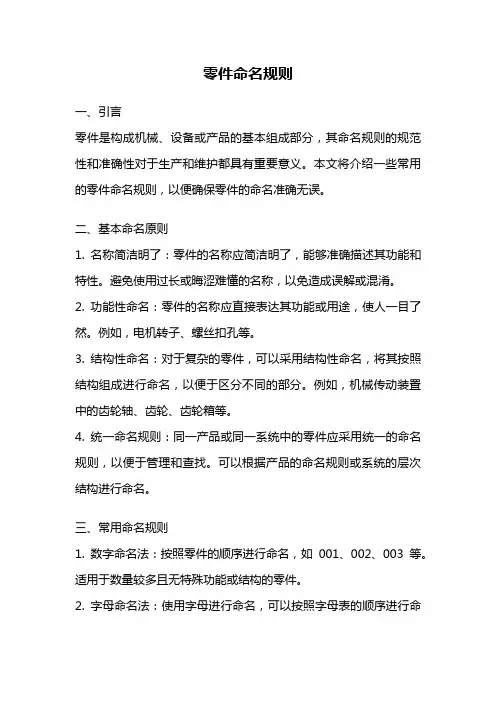

零件命名规则一、引言零件是构成机械、设备或产品的基本组成部分，其命名规则的规范性和准确性对于生产和维护都具有重要意义。

本文将介绍一些常用的零件命名规则，以便确保零件的命名准确无误。

二、基本命名原则1. 名称简洁明了：零件的名称应简洁明了，能够准确描述其功能和特性。

避免使用过长或晦涩难懂的名称，以免造成误解或混淆。

2. 功能性命名：零件的名称应直接表达其功能或用途，使人一目了然。

例如，电机转子、螺丝扣孔等。

3. 结构性命名：对于复杂的零件，可以采用结构性命名，将其按照结构组成进行命名，以便于区分不同的部分。

例如，机械传动装置中的齿轮轴、齿轮、齿轮箱等。

4. 统一命名规则：同一产品或同一系统中的零件应采用统一的命名规则，以便于管理和查找。

可以根据产品的命名规则或系统的层次结构进行命名。

三、常用命名规则1. 数字命名法：按照零件的顺序进行命名，如001、002、003等。

适用于数量较多且无特殊功能或结构的零件。

2. 字母命名法：使用字母进行命名，可以按照字母表的顺序进行命名，也可以根据字母的含义进行命名。

例如，A代表电路板、B代表电源等。

3. 组合命名法：将数字和字母进行组合命名，可以表示零件的功能、结构或其他特征。

例如，C01代表电机转子、C02代表电机定子等。

4. 功能前缀命名法：在零件名称前加上表示功能的前缀，例如，开关、传感器、阀门等。

可以根据不同的功能添加不同的前缀，以便于区分。

5. 材料后缀命名法：在零件名称后加上表示材料的后缀，例如，铝、钢、塑料等。

可以根据零件的材料特性进行命名，以便于选择合适的材料。

6. 特殊标记命名法：对于一些特殊的零件，可以使用特殊的标记进行命名，以便于标识和查找。

例如，特殊材料、特殊尺寸等。

四、命名示例1. 电机：使用功能前缀命名法，例如，电机转子、电机定子、电机轴等。

2. 螺丝：使用结构性命名法，例如，螺丝头、螺丝杆、螺丝孔等。

3. 齿轮箱：使用组合命名法，例如，齿轮箱外壳、齿轮箱齿轮、齿轮箱轴等。

本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。

1．阀门的型号编制方法2．类型代号用汉语拼音字母表示，表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示。

表3连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 65．结构形式代号用阿拉伯数字表示，表4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板双闸板 12平行式单闸板双闸板 34暗杆楔式单闸板双闸板 56暗杆平行式双闸板8例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z省略）阀体材质表5截止阀和节流阀的结构开式代号直通式 1角式 4直流式（Y型） 5平衡直通 6角式7例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa,WCB (铸钢)阀体材质表6球阀结构形式代号浮动直通式 1L形三通式 4T形 5四通式 6固定直通式7例如:Q641F-40P 表示气动球阀；法兰连接，直通式，氟塑料密封面，公称压力4.0MPa,1Cr18Ni9Ti (不锈钢，相当于304)阀体材质表7蝶阀结构形式代号杠杆式0垂直板式 1斜板式（我公司为三偏心式）3注：垂直板三杆式用Is表示例如:D371X-10Q 表示蜗轮传动蝶阀；对夹连接，垂直板式，橡胶密封面，公称压力1.0MPa,球墨铸铁阀体材质。

气动元件型号及说明K23D系列微型电磁阀：分为常闭型和常通型，该阀具有排气迅速，换向频率高，结构紧凑，外型小巧，动作灵敏可靠等优点，可单独用来控制气动执行元件。

在通常情况下，常作为电控换向阀的先导阀使用。

K 23 D －□□K：气动元件；23：工作位置及通路数（二位三通）；D：控制方式（电控）；后面代表公称通径（mm）“T”为常通型，不标注为常闭型。

工作介质：压缩空气压力范围：0.2∽1MPa 温度：5∽50℃额定电压（V）：AC：220；110；36 DC：110；48；36；24；12K25D系列二位五通电磁换向阀：二位五通电控滑阀是一种软质密封滑柱式换向阀，它接受电信号使阀换向，达到改变气体流动方向的目的。

具有密封性能好，启动压力低，性能可靠，耐久性长等优点，常被用作双作用气缸的控制元件。

K25D为单电控滑阀，当电信号接通，阀立即换向。

信号消除后，阀即复位，常用于通电时间短，使用频率高的场合。

K25D2型为双电控滑阀，需两个电信号控制，当其中一电信号接通时，阀即换向，信号消除后，阀不复位，只有当另一电信号接通时，阀才能复位。

因此双电控滑阀具有“记忆“功能。

K 25□－□K：气动元件； 25：工作位置及通路数（二位五通）；后面代表控制方式“D”为单电控，“D2”为双电控；－□：公称通径 mm工作介质：压缩空气压力范围：0.2∽1MPa 温度：5∽50℃额定电压（V）：AC：220；36 ；其他DC：24；12；其他K35D2系列三位五通双电控滑阀：该系列阀是由两个常通电磁先导阀和一个主阀组合而成。

当某一先导阀接受电信号后，主阀相应端的控制腔泄压，阀即换向，电信号消除后，阀芯自动复位到中间位置。

该系列阀主要用作气缸等执行机构有中间停顿状态等场合的控制元件。

按阀芯在中间位置时各腔相互关系的不同分为三种不同状态，相应有三种三位五通阀：中间加压式，（用P表示），A、B腔与P腔相通，A、B腔同时有输出。

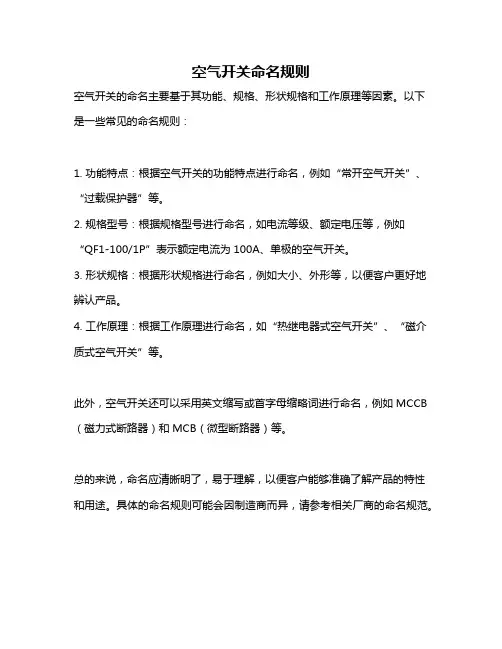

空气开关命名规则
空气开关的命名主要基于其功能、规格、形状规格和工作原理等因素。

以下是一些常见的命名规则：
1. 功能特点：根据空气开关的功能特点进行命名，例如“常开空气开关”、“过载保护器”等。

2. 规格型号：根据规格型号进行命名，如电流等级、额定电压等，例如“QF1-100/1P”表示额定电流为100A、单极的空气开关。

3. 形状规格：根据形状规格进行命名，例如大小、外形等，以便客户更好地辨认产品。

4. 工作原理：根据工作原理进行命名，如“热继电器式空气开关”、“磁介质式空气开关”等。

此外，空气开关还可以采用英文缩写或首字母缩略词进行命名，例如MCCB （磁力式断路器）和MCB（微型断路器）等。

总的来说，命名应清晰明了，易于理解，以便客户能够准确了解产品的特性和用途。

具体的命名规则可能会因制造商而异，请参考相关厂商的命名规范。

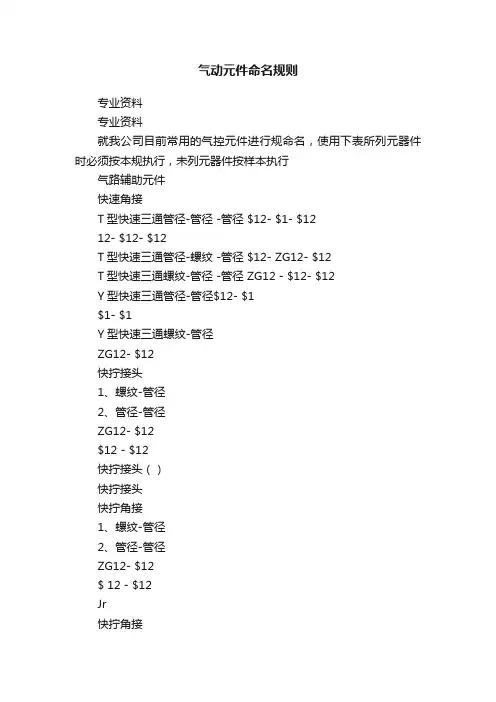

气动元件命名规则专业资料专业资料就我公司目前常用的气控元件进行规命名，使用下表所列元器件时必须按本规执行，未列元器件按样本执行气路辅助元件快速角接T型快速三通管径-管径 -管径 $12- $1- $1212- $12- $12T型快速三通管径-螺纹 -管径 $12- ZG12- $12T型快速三通螺纹-管径 -管径 ZG12 - $12- $12Y型快速三通管径-管径$12- $1$1- $1Y型快速三通螺纹-管径ZG12- $12快拧接头1、螺纹-管径2、管径-管径ZG12- $12$12 - $12快拧接头（）快拧接头快拧角接1、螺纹-管径2、管径-管径ZG12- $12$ 12 - $12Jr快拧角接T型快拧三通管径-螺纹-管径$12- ZG12- $12T型快拧三通管径-管径-管径$12- $1- $12$12- $12- $12堵头螺纹注1、产品材质在PDM “材料”栏注明2、默认为金属材质3、六角头堵头需在名称上注明ZG12六角头堵头*消声器螺纹ZG12节流阀按样本气管管径注:1、默认为橙色PU材消声器螺纹ZG12节流阀按样本气管管径注:1、默认为橙色PU材(M2注（默认结构）1、无品牌样式要求的按样本为默认按螺纹命名2、有品牌或者样式材料要求的按样本命名材料写PDM “材料”栏颜色写PDM “备注”栏特殊气管按供应商螺旋气管快换接头螺旋气管快换接头样本选型管径注若有多根管缠绕，则管径*数量其余同气管1、螺纹-管径2、管径-管径注公头母头配套购买宝塔接头螺纹+管径气源处理元件名称型号规格示例图片三联件命名规则示例按样本GC3-1-A-F1。

气动元件符号讲解一、气动符号概述气动符号是用于描述气动系统中各种元件和组件的图形符号。

这些符号通常由国家标准或行业标准规定，并被广泛接受和使用。

了解气动符号对于理解气动系统的构成、设计、安装和维护都非常重要。

二、气源装置符号气源装置是气动系统的能源来源，其主要作用是将空气进行压缩和净化，以供给气动设备使用。

以下是一些常见的气源装置符号：空气压缩机：表示空气经过压缩后供给气动设备使用的装置。

空气干燥器：用于降低空气中的湿度，以避免水蒸气在气动设备中形成水滴或结冰。

空气过滤器：用于去除空气中的尘埃和其他杂质，以保护气动设备和管道系统。

三、气动辅助元件符号气动辅助元件是指为气动系统提供辅助功能的元件，包括管道、接头、消声器等。

以下是一些常见的气动辅助元件符号：管道：用于连接气动设备，以使空气能够流通。

接头：用于连接管道，以使管道能够灵活地连接和拆卸。

消声器：用于降低气动设备产生的噪音，以保护环境和人员。

四、气动控制阀符号气动控制阀是用于控制气动系统中空气流通的元件。

以下是一些常见的气动控制阀符号：减压阀：用于降低气源的压力，以适应不同的气动设备需求。

方向阀：用于控制空气的流动方向，以实现气动设备的不同动作。

流量阀：用于控制空气的流量，以调节气动设备的速度和力量。

五、气动执行元件符号气动执行元件是用于执行特定动作的元件，包括气缸、摆动马达等。

以下是一些常见的气动执行元件符号：气缸：用于执行直线运动的元件，其运动速度和力量可以通过流量阀进行调节。

摆动马达：用于执行旋转运动的元件，其运动速度和力量可以通过流量阀进行调节。

六、气动传感器符号气动传感器是用于检测气动系统中各种参数的元件，包括压力传感器、温度传感器等。

以下是一些常见的气动传感器符号：压力传感器：用于检测气源或管道中的压力变化，以实现压力控制或报警。

温度传感器：用于检测气源或管道中的温度变化，以保护设备和环境的安全。

七、气动指示元件符号气动指示元件是用于显示或指示气动系统状态的元件，包括压力表、温度计等。

焊装夹具设计 Q/JQ16089-2011制定部门：焊装工艺部 企业技术标准代 替 号标题：焊装夹具气动元件选用规范第 1 页 共 18 页修订标记 文件号更 改 内 容 修订页 修订日期 修订者标准化 会 签 目 次前 言 ..................................................................... 2 1 主题内容与适用范围 ..................................................... 3 2 规范性引用文件 ......................................................... 3 3 气动元件简介...........................................................3 4 气动控制基本原理 ........ ...............................................3 5 气动元件选用的基本原则 ................................................. 4 6 气动元件的选用规范 ..................................................... 4 6.1 气缸的选用.......................................................4 6.2 气控阀的选用....................................................13 6.2.1 气控阀的适用范围..........................................13 6.2.2 气控阀的型号表示方法......................................13 6.2.3 气控阀的选用..............................................13 6.3 接头、管子、单向阀、消声器的选用................................14 6.3.1 接头的型号表示方法及选用..................................14 6.3.2 管子的型号表示方法及选用..................................16 6.3.3 消声器的型号表示方法及选用................................16 6.3.4 单向阀的型号表示方法及选用................................17 6.4 三联件的表示方法及选用 (17)焊装夹具设计Q/JQ16089-2011 标题：焊装夹具气动元件选用规范第2页共18页前言本标准《Q/JQ 16089 焊装夹具气动元件的选用规范》是公司工艺类标准之一。
