实验六组份合金体系相图的绘制

含10%Sn 的合金的歩冷曲线由图可知：金属Bi 的熔点为：234.95℃金属Bi 和Sn 合金的最低共熔点为：136.82℃。

当压力p 一定时，而组分系统的相率表现形式为：Φ-=+Φ-=31K f因此，2131:=-==Φ→f B A ，组分为溶液相 1232:=-==Φ→f Bi C B ，和溶液共存，金属体系温度不变，和溶液共存，、金属金属,0333:=-==Φ→f Sn Bi D C 1232:=-==Φ→f Sn Bi E D ，共存，和金属金属2含Sn20％的合金 组数 1 2 3 4 5 6 7 8 9 10 11 12 时间/min 00.511.522.533.544.555.5温度/℃ 270 260 251 244 238 234 232 230 228 224 221 217 组数 131415161718192021222324时间/min 66.577.588.599.51010.51111.5温度/℃ 213 209 206 202 198 194 191 188 184 181 178 174 组数 252627282930313233343536时间/min 1212.51313.51414.51515.51616.51717.5温度/℃172 169 166 163 160 158 156 154 151 149 147 145含20%Sn 的合金的歩冷曲线由图可知：金属Bi 的熔点为：233.15℃金属Bi 和Sn 合金的最低共熔点为：140.00℃。

当压力p 一定时，而组分系统的相率表现形式为：Φ-=+Φ-=31K f因此，2131:=-==Φ→f B A ，组分为溶液相 1232:=-==Φ→f Bi C B ，和溶液共存，金属体系温度不变，和溶液共存，、金属金属,0333:=-==Φ→f Sn Bi D C 1232:=-==Φ→f Sn Bi E D ，共存，和金属金属3含Sn30%的合金组数 37 38 39 40 41 42 43 44 45 46 47 48 时间/min 1818.51919.52020.52121.52222.52323.5温度/℃ 143 142 141 142 141 141 140 140 139 139 138 137 组数 495051525354555657585960时间/min 2424.52525.52626.52727.52828.52929.5温度/℃137 136 135 133 131 129 127 125 123 121 119 117组数123456789101112时间/min 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 温度/℃270263254247240235229224218214209204组数13 14 15 16 17 18 19 20 21 22 23 24 时间/min 6 6.5 7 7.5 8 8.5 9 9.5 10 10.5 11 11.5 温度/℃200196192188184181178174172169167165组数25 26 27 28 29 30 31 32 33 34 35 36 时间/min 12 12.5 13 13.5 14 14.5 15 15.5 16 16.5 17 17.5 温度/℃163162161159158156155153152150149147组数37 38 39 40 41 42 43 44 45 46 47 48 时间/min 18 18.5 19 19.5 20 20.5 21 21.5 22 22.5 23 23.5 温度/℃146145143142141141141141141141141141组数49 50 51 52 53 54 55 56 57 58 59 60 时间/min 24 24.5 25 25.5 26 26.5 27 27.5 28 28.5 29 29.5 温度/℃140140140140140139139139138138137136组数61 62 63 64 65 66 67 68 69 70 71 72 时间/min 30 30.5 31 31.5 32 32.5 33 33.5 34 34.5 35 35.5 温度/℃135132129127125123121119117115 113 111含30%Sn的合金的歩冷曲线由图可知：金属Bi 和Sn 合金的最低共熔点为：140.00℃。

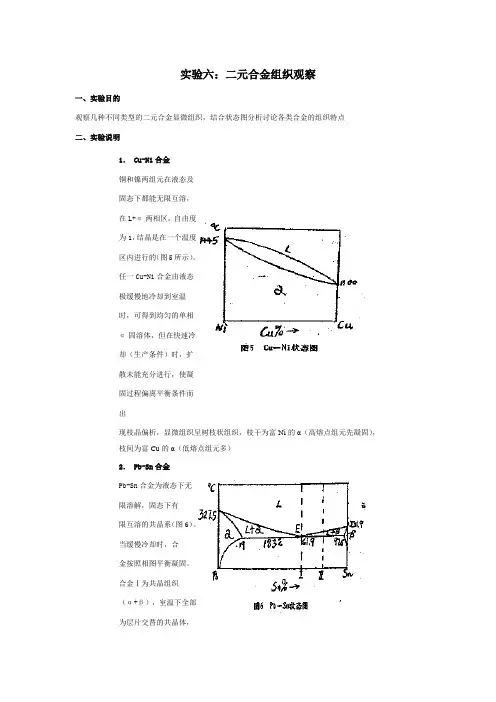

实验六：二元合金组织观察一、实验目的观察几种不同类型的二元合金显微组织，结合状态图分析讨论各类合金的组织特点二、实验说明1． Cu-Ni合金铜和镍两组元在液态及固态下都能无限互溶，在L+α两相区，自由度为1，结晶是在一个温度区内进行的（图5所示）。

任一Cu-Ni合金由液态极缓慢地冷却到室温时，可得到均匀的单相α固溶体，但在快速冷却（生产条件）时，扩散未能充分进行，使凝固过程偏离平衡条件而出现枝晶偏析，显微组织呈树枝状组织，枝干为富Ni的α（高熔点组元先凝固），枝间为富Cu的α（低熔点组元多）2． Pb-Sn合金Pb-Sn合金为液态下无限溶解，固态下有限互溶的共晶系（图6）。

当缓慢冷却时，合金按照相图平衡凝固。

合金Ⅰ为共晶组织（α+β），室温下全部为层片交替的共晶体，合金Ⅱ室温组织为β+（α+β）。

由于固溶体溶解度的变化，从初晶或共晶的α会析出β，（α+β）共晶保持共晶的特征，经4%硝酸酒精浸蚀，黑色为α相，白色为β3． Sn-Sb合金图7为Sn-Sb合金状态图，从图中可知，Sn-Sb在液态下完全互溶，在固态下有限互溶，具有如下两个包晶反应：其中β是金属化合物SnSb，冷却到325～320℃间转变为有序相β′；α是Sb在Sn中的固溶体；γ是Sn在Sb中的固溶体。

合金Ⅰ，室温显微组织为α固溶体的基体上分布由β′相，有时能看到β′呈枝晶状（达不到平衡条件所至）且在其上观察到αⅡ。

合金Ⅱ，冷却时首先析出γ固溶体，到425℃进行包晶反应，生成β相（包晶），反应结束仍有过剩液相，随后冷却过程，液相不断结晶成β，一直到结晶完毕，继续冷却β转变为β′。

若是平衡条件下最后得到均匀的单相组织β′。

但在包晶转变过程中，扩散极为困难，达不到平衡条件，所以当试样经4%硝酸酒精溶液浸蚀后，往往能看到白色的外包着灰色的β（富Sb）而基体为L转变成的β（暗黑色，富Sn）。

三、实验材料及设备1．典型试样（见下表）2．金相显微镜四、实验步骤及内容1．熟悉匀晶、共晶、包晶三类相图2．结合相图对已制好的典型试样进行观察3．绘制典型合金的组织示意图五、实验报告要求1．绘制六种典型合金的组织示意图，用箭头标明示意图中所示的组织，并注明处理状态、腐蚀剂和放大倍数。

湖北省大学生化学实验技能竞赛笔试题液体饱和蒸汽压的测定1．测量液体饱和蒸汽压的实验中，下列说法不正确的是。

A．测量液体饱和蒸汽压的方法一般有静态法、动态法和饱和气流法。

B．等压计U型管中的液体起着密封样品和平衡压力的作用。

C．饱和蒸汽压与温度的关系符合－方程式，由实验所测数据进行拟合可求得一定温度下的摩尔汽化热。

D．用等压计测液体蒸汽压所需试样少，方法简便，可用试样本身作封闭液而不影响测定结果。

2．静态法测定液体饱和蒸气压一般适用于体系。

A．蒸气压较小的纯液体C．蒸气压较大的纯液体B．含挥发性溶质的溶液D．固态易挥发物质3．液体饱和蒸汽压的实验测量，下列操作中不正确的是。

A．在排系统空气过程中，抽气速率必须慢，避免等压计中样品因抽气速率过快而挥发掉B．等压计样品上方空气必须排尽C．实验操作关键在于，在整个实验过程中，要严防空气倒灌进入样品的蒸气中，为防空气倒灌，应经常调节U型管液面，以防液差过大。

D．在升温测量过程中，当恒温槽温度恒定后，即可马上进行测量。

燃烧热的测定4．氧弹热量计是一种较为精密的实验仪器，燃烧热的测定是在环境温度恒定的条件下进行测定（以室温水夹套作为环境），同时用到雷诺温度校正，原因是。

A．校正燃烧前体系的温度。

B．校正燃烧后体系的温度。

C．校正环境的温度。

D．因热量计与周围环境的热交换无法完全避免，为了消除这一影响而进行校正。

5．用环境恒温法测定物质燃烧焓的实验中，为减少测量的实验误差，下列说法不正确的是。

A．确保样品在氧弹内燃烧完全B．样品需要精确称量C．在标定量热计热容和测定未知样品燃烧焓的前后两次实验中，内筒的盛水量随意D．使用高纯度氧气6．燃烧热的测定实验中点火与停止读数关闭电源后，打开氧弹若发现有黑色残渣说明样品燃烧不完全，其可能原因不正确的是。

A．氧气压力不足 B．氧弹漏气 C．氧弹中加水过多D．样品量太多凝固点降低法测定摩尔质量7．凝固点降低实验中，下列说法不正确的是。

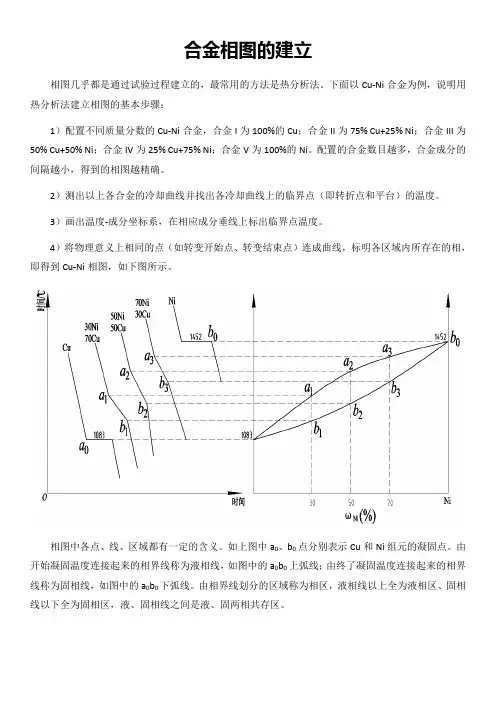

合金相图的建立相图几乎都是通过试验过程建立的，最常用的方法是热分析法。

下面以Cu-Ni合金为例，说明用热分析法建立相图的基本步骤：1）配置不同质量分数的Cu-Ni合金，合金I为100%的Cu；合金II为75% Cu+25% Ni；合金III为50% Cu+50% Ni；合金IV为25% Cu+75% Ni；合金V为100%的Ni。

配置的合金数目越多，合金成分的间隔越小，得到的相图越精确。

2）测出以上各合金的冷却曲线并找出各冷却曲线上的临界点（即转折点和平台）的温度。

3）画出温度-成分坐标系，在相应成分垂线上标出临界点温度。

4）将物理意义上相同的点（如转变开始点、转变结束点）连成曲线，标明各区域内所存在的相，即得到Cu-Ni相图，如下图所示。

相图中各点、线、区域都有一定的含义。

如上图中a0、b0点分别表示Cu和Ni组元的凝固点。

由开始凝固温度连接起来的相界线称为液相线，如图中的a0b0上弧线；由终了凝固温度连接起来的相界线称为固相线，如图中的a0b0下弧线。

由相界线划分的区域称为相区，液相线以上全为液相区、固相线以下全为固相区，液、固相线之间是液、固两相共存区。

晶体的同素异构某些金属在不同温度和压力下呈不同类型的晶体结构的现象称为同素异构转变。

常见的元素如铁、钛、锰、锡、碳等都具有同素异构转变。

在金属晶体中，铁的同素异构转变最为典型。

铁在结晶后继续冷却至室温的过程中，先后发生两次晶格转变，如右图所示，纯铁的冷却曲线及结构转变过程如下①：体心立方面心立方体心立方同素异构转变的过程，就是原子重新排列的过程，同样遵循形核与长大的基本规律。

如下图所示，当γ-Fe向α-Fe转变时，α-Fe晶核通常在γ-Fe的晶界处产生并长大，直至全部γ-Fe晶粒被α-Fe晶粒取代而转变结束。

由此可见，同素异构转变也是经过结晶来实现的，其特点是在固态下完成晶格的转变，属于二次结晶②。

铁的同素异构转变是钢铁能够进行热处理的内因和依据，也是钢铁材料性能多种多样、用途广泛的主要原因之一。

二组份合金体系相图的绘制一实验目的要求1.用热分析法测量铅、锡二元金属相图，了解固-液相图的基本特点。

2.学会热电偶测温技术。

3.掌握可控升降温电炉和数字式控温仪的使用方法。

二实验原理1.二组分固-液相图以体系所含物质的组成为自变量，温度为应变量所得到的T-X图是常见的一种相图。

二组分体系的自由度与相的数目有以下关系：自由度=组分数-相数+2 图Ⅱ-7-1（a）以邻-、对-硝基氯苯为例表示有低共溶点相图的构成情况：高温区为均匀的液相，下面是三个两相共存区，至于两个互不相溶的固相A、B 和液相L三相平衡共存现象则是固-液相图所特有的。

在三相共存的水平线上，自由度等于零。

处于这个平衡状态下的温度TE 、物质组成A、B和XE都不可改变。

TE 和XE构成的这一点称为低共熔点。

2.热分析法和步冷曲线热分析法是相图绘制工作中常用的一种实验方法。

按一定比例配成均匀的液相体系，让它缓慢冷却，以体系温度对时间作图，则为步冷曲线。

图Ⅱ-7-1（b）为与图(a)标示的三个组成相应的步冷曲线。

曲线（Ⅰ）表时，体系温度将保持恒定直到样品完全凝固。

曲线上示，将纯B液体冷却至TB出现一个水平段后再继续下降。

在一定压力下，单组分的两相平衡体系自由度是定值。

曲线（Ⅲ）具有低共溶物的成分。

该液体冷却时，情况与纯为零，TB的B体系相似。

曲线（Ⅱ）代表了上述两组成之间的情况。

设把一个组成为X1，即有B的固相析出。

与前两种情况不同，这时体系还有一个自液相冷却至T1由度，温度将可继续下降。

不过由于B的凝固所释放的热效应将使该曲线的斜处出现一个转折。

率明显变小，在T1三实验仪器与试剂KWL-09多头可控升降温电炉。

SWKY-1型数字控温仪，配控温热电偶和测温热电偶。

微型计算机，金属相图测绘软件。

1～6号样品，分别为含铅0、20、40、60、80、100％的铅锡合金实验者自备U盘一个。

四实验步骤1. 检查1～6号样品管是否依次放在试管架上，控温探头Ⅰ是否放入加热腔内，测温探头Ⅱ应放在1号样品管内。

二组分合金相图一、实验目的1．用热分析法(步冷曲线法)测绘Pb—Sn二组分金属相图。

2．了解固液相图的特点，进一步学习和巩固相律等有关知识。

3．掌握金属相图（步冷曲线）测定仪的基本原理及方法。

二、实验原理1、二组分固-液相图人们常用图形来表示体系的存在状态与组成、温度、压力等因素的关系。

以体系所含物质的组成为自变量，温度为应变量所得到的T-x图是常见的一种相图。

二组分相图已经得到广泛的研究和应用。

固-液相图多应用于冶金、化工等部门。

二组分体系的自由度与相的数目有以下关系：自由度= 组分数–相数+ 2 （1）由于一般的相变均在常压下进行，所以压力P一定，因此以上的关系式变为：自由度= 组分数–相数+ 1 （2）又因为一般物质其固、液两相的摩尔体积相差不大，所以固-液相图受外界压力的影响颇小。

这是它与气-液平衡体系的最大差别。

图1以邻-、对-硝基氯苯为例表示有最低共熔点相图的构成情况：高温区为均匀的液相，下面是三个两相共存区，至于两个互不相溶的固相A、B和液相L三相平衡共存现象则是固-液相图所特有的。

从式（2）可知，压力既已确定，在这三相共存的水平线上，自由度等于零。

3、较为简单的二组分金属相图主要有三种；（1）是液相完全互溶，凝固后，固相也能完全互溶成固熔体的系统，最典型的为Cu—Ni系统；（2）是液相完全互溶而固相完全不互溶的系统，最典型是Bi—Cd系统；（3）是液相完全互溶，而固相是部分互溶的系统，如Pb—Sn系统，本实验研究的系统就是这一种。

在低共熔温度下，Pb在固相Sn中最大溶解度为(质量百分数)。

2、热分析法(步冷曲线法)是绘制相图的基本方法之一。

热分析法是相图绘制工作中常用的一种实验方法。

按一定比例配成均匀的液相体系，让它缓慢冷却。

以体系温度对时间作图，则为步冷曲线。

曲线的转折点表征了某一温度下发生相变的信息。

由体系的组成和相变点的温度作为T-x图上的一个点，众多实验点的合理连接就成了相图上的一些相线，并构成若干相区。

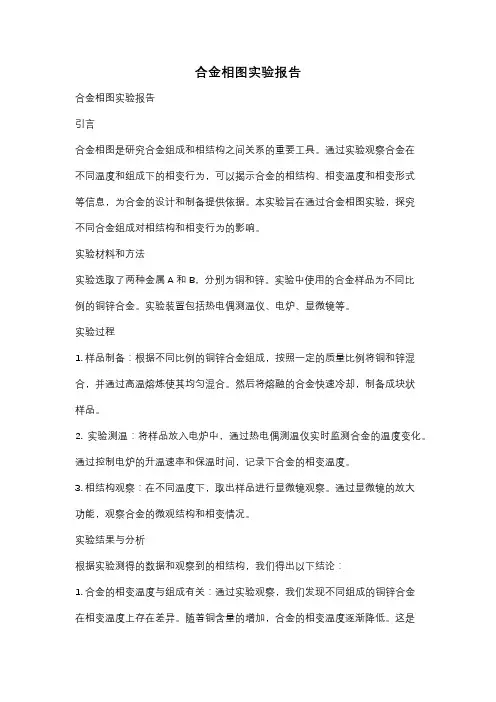

合金相图实验报告合金相图实验报告引言合金相图是研究合金组成和相结构之间关系的重要工具。

通过实验观察合金在不同温度和组成下的相变行为，可以揭示合金的相结构、相变温度和相变形式等信息，为合金的设计和制备提供依据。

本实验旨在通过合金相图实验，探究不同合金组成对相结构和相变行为的影响。

实验材料和方法实验选取了两种金属A和B，分别为铜和锌。

实验中使用的合金样品为不同比例的铜锌合金。

实验装置包括热电偶测温仪、电炉、显微镜等。

实验过程1. 样品制备：根据不同比例的铜锌合金组成，按照一定的质量比例将铜和锌混合，并通过高温熔炼使其均匀混合。

然后将熔融的合金快速冷却，制备成块状样品。

2. 实验测温：将样品放入电炉中，通过热电偶测温仪实时监测合金的温度变化。

通过控制电炉的升温速率和保温时间，记录下合金的相变温度。

3. 相结构观察：在不同温度下，取出样品进行显微镜观察。

通过显微镜的放大功能，观察合金的微观结构和相变情况。

实验结果与分析根据实验测得的数据和观察到的相结构，我们得出以下结论：1. 合金的相变温度与组成有关：通过实验观察，我们发现不同组成的铜锌合金在相变温度上存在差异。

随着铜含量的增加，合金的相变温度逐渐降低。

这是因为铜和锌的原子尺寸和电子结构不同，导致合金的晶格结构发生变化，从而影响相变温度。

2. 合金的相变形式与组成有关：根据显微镜观察，我们发现不同组成的铜锌合金在相变形式上也存在差异。

当铜含量较低时，合金呈现出均匀的晶体结构；而当铜含量较高时，合金出现了非均匀的晶体结构和相分离现象。

这是因为铜和锌的原子之间存在不同的相互作用力，导致合金的晶体结构发生变化，从而影响相变形式。

3. 合金的相变行为与温度有关：随着温度的升高，合金的相变行为也发生了变化。

在低温下，合金呈现出有序的结构；而在高温下，合金呈现出无序的结构。

这是因为温度的变化会影响合金中原子的热运动，从而影响相变行为。

结论通过合金相图实验，我们深入了解了铜锌合金的相结构和相变行为。
