具有比率制动特性的变压器差动保护原理及整定

比率制动式差动保护变压器差动保护:这里讲的是差动保护的一种，即变压器比例制动式完全纵差保护（以下简称差动）；二：差动保护的定义由于在各种参考书中没有找到差动保护的具体定义，这里只根据自己所掌握的知识给差动保护下一个定义：当区内发生某些短路性故障的时候，在变压器各侧电流互感器CT的二次回路中将产生大小相同，相位不同的短路电流，当这些短路电流的向量和即差流达到一定值时，跳开变压器各侧断路器的保护，就是变压器差动保护:下面我以两圈变变压器为例，针对以上所述变压器差动保护的定义，对差动保护进行阐述：1、图一所示：为一两圈变变压器，具体参数如下：主变高压侧电压U高=220KV,主变低压侧电压U低=110KV，变压器容量Sn=240000KVA,11'流过变压器高压侧的一次电流；I ” :流过变压器低压侧的一次电流；12'流过变压器高压侧所装设电流互感器即CT1的二次电流；I2 ”：流过变压器低压侧所装设电流互感器即CT1的二次电流；nh:高压侧电流互感器CT1变比；nl:低压侧电流互感器CT2变比；nB:变压器的变比；各参数之间的关系：11'12 ' nh I”/12 ”= nl I2 ' I2 ” I1'/l”= nh/ n 1=1/ nB2、区内：CT1到CT2的范围之内；3、反映故障类型：高压侧内部相间短路故障，高压侧（中性点直接接地）单相接地故障以及匝间、层间短路故障;四：差动的特性1、比率制动：如图二所示，为差动保护比率特性的曲线图:动作电流lop 4dIopo下面我们就以上图讲一下差动保护的比率特性：o：图二的坐标原点；f：差动保护的最小制动电流；d：差动保护的最小动作电流；P：比率制动斜线上的任一点；e： p点的纵坐标；b： p点的横坐标；动作区：在of范围内，由于电流小于最小制动电流，因此在此范围内，只要电流大于最小动作电流Iopo,差动保护动作；当电流大于f点时, 由于电流大于最小制动电流，此时保护开始进行比率制动运算，曲线抬高，此时只有当电流在比率制动曲线以上时保护动作；因此，图中阴影部分，即差动保护的动作区；制动区：当电流在落在曲线以下而大于最小动作电流的时候，由于受比率制动系数的制约，保护部动作，这个区域就是差动保护的制动区；比率制动系数K：实际上比率制动系数，就是图二中斜线的斜率，因此我们只要计算岀此斜线的斜率，就等于算出了比率制动系数。

热电厂主变压器的纵差动保护原理及整定方法浙江旺能环保股份有限公司 作者：周玉彩一、构成变压器纵差动保护的基本原则我们以双绕组变压器为例来说明实现纵差动保护的原理，如图1所示。

由于变压器高压侧和低压侧的额定电流不同，因此，为了保证纵差动保护的正确工作，就必须适当选择两侧电流互感器的变比，使得在正常运行和外部故障时，两个二次电流相等，亦即在正常运行和外部故障时，差动回路的电流等于零。

例如在图1中，应使图1 变压器纵差动保护的原理接线'2I =''2I =1'1l n I =21''l n I 或 12l l n n 1'1''I I =B n 式中：1l n —高压侧电流互感器的变比；2l n —低压侧电流互感器的变比；B n —变压器的变比（即高、低压侧额定电压之比）。

由此可知，要实现变压器的纵差动保护，就必须适当地选择两侧电流互感器的变比，使其比值等于变压器的变比B n ，这是与前述送电线路的纵差动保护不同的。

这个区别是由于线路的纵差动保护可以直接比较两侧电流的幅值和相位，而变压器的纵差动保护则必须考虑变压器变比的影响。

二、变压器纵差动保护的特点变压器的纵差动保护同样需要躲开流过差动回路中的不平衡电流，而且由于İ1′′ n İ1′差动回路中不平衡电流对于变压器纵差动保护的影响很大，因此我们应该对其不平衡电流产生的原因和消除的方法进行认真的研究，现分别讨论如下： 1、由变压器励磁涌流LY I 所产生的不平衡电流变压器的励磁电流仅流经变压器的某一侧，因此，通过电流互感器反应到差动回路中不能平衡，在正常运行和外部故障的情况下，励磁电流较小，影响不是很大。

但是当变压器空载投入和外部故障切除后电压恢复时，由于电磁感应的影响，可能出现数值很大的励磁电流（又称为励磁涌流）。

励磁涌流有时可能达到额定电流的6~8倍，这就相当于变压器内部故障时的短路电流。

1.比率差动是差动电流和制动电流的制约，要考虑到励磁涌流的影响；2.差流速断是当差流过定值后不考虑制动电流直接出口跳闸，在整定时就躲过励磁涌流。

3.变压器在正常负荷状态下，差动保护的最小动作电流大于额定电流下流入差动回路的不平衡电流，保护不会误动。

随着外部短路电流的增大，电流互感器可能饱和，误差随之增大，不平衡电流也就不断增大。

为防止差动保护误动作，引入比率差动保护。

其能可靠地躲过外部故障时的不平衡差动电流。

1.差动速断保护反映变压器内部或引出线严重短路故障，任一相电流大于整定值，保护跳闸并发信号，其动作方程为：Id>I1式中，Id为短路电流，I1差动保护定值。

Ih为高压侧电流，Il为低压侧电流TAP=（VWDG2×CT2×C）/（VWDG1×CT1）式中：VWDG1为高压侧线电压；VWDG2为低压侧线电压；CT1为高压侧CT变比；CT2为低压侧CT变比。

当相位调整选择“退”时，为外部接线补偿，C=3。

差动电流的计算方法为：Id=|Ih+ Il*TAP| ,其中Idh、Idl都为矢量。

制动电流的计算方法为：Ir= Imax |Ih、Il*TAP|。

（表示选择其中最大相）当相位调整选择“投”时，为内部软件补偿，。

C=1单加高压侧形成的差动电流的计算方法为：Idh=Ih线/3；单加低压侧形成的差动电流的计算方法为：Idl=Il*TAP；高压侧和低压侧同时施加，各相差动电流的计算方法为：Id=|Idh +Idl| ,其中Idh、Idl都为矢量。

高压侧和低压侧同时施加，各相制动电流的计算方法为：Ir=Imax |Idh、Idl|。

差动速断保护原理逻辑图如下：图6-1 差动速断保护原理逻辑图2.比率差动保护变压器在正常负荷状态下，差动保护的最小动作电流大于额定电流下流入差动回路的不平衡电流，保护不会误动。

随着外部短路电流的增大，电流互感器可能饱和，误差随之增大，不平衡电流也就不断增大。

变压器差动保护的基本原理及逻辑图1、变压器差动保护的工作原理与线路纵差保护的原理相同，都是比较被保护设备各侧电流的相位和数值的大小。

2、变压器差动保护与线路差动保护的区别：由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。

因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。

例如图8-5所示的双绕组变压器，应使8.3.2变压器纵差动保护的特点1 、励磁涌流的特点及克服励磁涌流的方法（1）励磁涌流：在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8倍变压器励磁电流通常称为励磁涌流。

（2）产生励磁涌流的原因因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0瞬间合闸，铁芯中的磁通应为-Φm。

但由于铁心中的磁通不能突变，因此将出现一个非周期分量的磁通+Φm，如果考虑剩磁Φr，这样经过半过周期后铁心中的磁通将达到2Φm+Φr，其幅值为如图8-6所示。

此时变压器铁芯将严重饱和，通过图8-7可知此时变压器的励磁电流的数值将变得很大，达到额定电流的6～8倍，形成励磁涌流。

（3）励磁涌流的特点：①励磁电流数值很大，并含有明显的非周期分量，使励磁电流波形明显偏于时间轴的一侧。

②励磁涌流中含有明显的高次谐波，其中励磁涌流以2次谐波为主。

③励磁涌流的波形出现间断角。

表8-1 励磁涌流实验数据举例（4）克服励磁涌流对变压器纵差保护影响的措施：采用带有速饱和变流器的差动继电器构成差动保护；②利用二次谐波制动原理构成的差动保护；③利用间断角原理构成的变压器差动保护；④采用模糊识别闭锁原理构成的变压器差动保护。

2、不平衡电流产生的原因（1）稳态情况下的不平衡电流①变压器两侧电流相位不同电力系统中变压器常采用Y，d11接线方式，因此，变压器两侧电流的相位差为30°，如下图所示，Y侧电流滞后△侧电流30°，若两侧的电流互感器采用相同的接线方式，则两侧对应相的二次电流也相差30°左右，从而产生很大的不平衡电流。

比率制动式差动保护原理比率制动式差动保护是电力系统中常用的一种保护方式，其原理是根据电力系统中不同位置的电流差值来判断系统中是否存在故障。

本文将从差动保护的基本原理、比率制动式差动保护的工作原理、实际应用中的优点和缺点以及未来的发展方向等方面对比率制动式差动保护原理进行详细阐述。

一、差动保护的基本原理差动保护是一种根据系统不同位置的电流值之差来判断系统中是否存在故障的保护方式。

其基本原理是通过比较系统两个端点的电流值来判断系统中是否存在故障，当电流值之差超过一定的阈值时触发保护动作，以保护系统正常运行。

在电力系统中，通常使用差动保护来保护变压器、发电机和输电线路等重要设备。

差动保护的工作原理是通过测量不同位置的电流值，然后将这些电流值进行比较，当存在差值超出一定范围时，即判断系统中存在故障，并触发相应的保护动作，以确保系统的安全运行。

二、比率制动式差动保护的工作原理比率制动式差动保护是一种常用的差动保护方式，其工作原理是通过测量系统中不同位置的电流值，并根据设定的比率进行差值比较，当电流差值超出设定的范围时，触发保护动作。

比率制动式差动保护可以根据系统的特点和要求进行定制，以满足不同系统的保护需求。

比率制动式差动保护的工作原理主要包括以下几个方面：1.电流测量：比率制动式差动保护通过电流互感器或电流变压器等设备对系统中不同位置的电流进行测量，然后将这些电流值输入到保护装置中进行比较。

2.比率设定：根据系统的特点和要求，设定差动保护的比率范围，当系统中的电流差值超出这一范围时触发保护动作。

3.差动比较：比率制动式差动保护将系统中的电流值进行比较，当存在差值超出设定范围时，即判断系统中存在故障，触发保护动作。

4.动作信号输出：当差动保护判断系统中存在故障时，输出相应的动作信号，触发保护设备进行相应的动作，以保护系统正常运行。

通过以上几个方面的工作原理，比率制动式差动保护可以对系统中的故障进行及时有效的保护，确保电力系统的安全稳定运行。

1引言随着生产生活进一步发展，社会各界对电能需求量进一步增加，电力企业为满足当前用电需求，不断优化电网，各种各样高压输电线路、变压设备等逐渐投入到电网建设之中。

变压器属于电网重要仪器之一，保证变压器质量可以有效提升电网整体可靠性。

而研究变压器比率差动保护原理及校验，对于提升变压器自身可靠性有很大意义。

2变压器比率差动保护原理差动保护属于变压器保护形式的一种，是指比较变压器不同侧相位与电流不同，进而构成一种保护。

尽管变压器各侧电路互不相通，电流不等，但可以根据变压器短路（外部）时流出与流入变压器的功率与正常情况下变压器工作时流出与流入变压器的功率进行比对，利用各侧电流安匝之和近似为零等，进而建立相应的差动保护平衡方程[1]。

一旦变压器内部发生故障后，可以通过建立相应差动保护平衡方程对相应差动电流流过的差动回路进行控制，促使差动继电器发挥作用，进而对变压器进行保护。

2.1不平衡电流产生的原因一旦变压器外部电路出现短路等故障后，差流回路（差动保护）会产生较大非平衡电流。

一般导致不平衡电流出现的原因包括以下几个：各侧电流（变压器）的互感器变比和型号不一致；高低压侧（变压器）绕组接线的形式不相同；暂态非平衡电流产生原因与变压故障、空载电流有很大关系，变压器外部故障消除后，或者有空载电流进入电源后，电压恢复励磁涌流导致暂态非平衡电流出现；变压器带负荷调分接头引起变比变化。

2.2不平衡电流处理措施常规变压器非平衡电流处理方式包括如下几种：确保各侧电流互感器必须一致。

相关技术人员选择相同电流互感器，安装在变压器各侧要尽可能选择变比、型号相同的仪器，确保各侧对变压器影响相同，避免非平衡电流产生。

技术人员也可以适当增加保护动作电流，以有效避免外部短路造成非平衡电流产生，动作电流具体数额要在对差动保护的整定计算中，进一步考虑[2]；相关技术人员可以利用相位补偿法有效解决因高低压侧绕组方式不同导致的非平衡电路；相关技术人员可以采用波形对称原理、二次谐波制动原理、励磁涌流波形和内部短路电流差别等方式来躲避励磁涌流，避免非平衡电流产生；可以利用对变压器差动保护的整定计算的进一步优化，消除由于带负荷调分接头导致的非平衡电流问题。

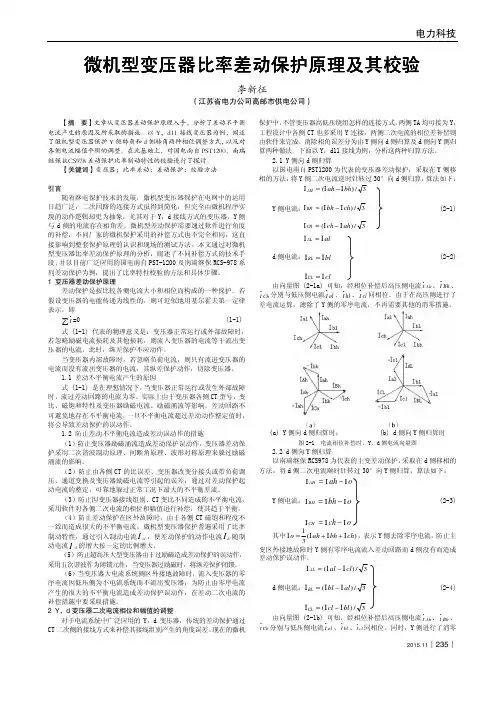

变压器比率差动保护原理及校验方法分析摘要：电力系统的发展突飞猛进，大型发电机变压器投入运行，发变组差动保护在发变组保护中的地位越来越重要，运行中的发电机变压器发生故障，做为主保护的发变组比率差动保护应在第一时间动作，将故障的发电机或者变压器从系统中切除，保证电力系统的稳定运行。

近年在电网系统中，国电南自，国电南瑞，许继发变组保护在现场中得到了大量的应用，不同的厂家，针对保护的原理会有所不同，算法也各不相同，这对继电保护人员在保护校验中提出了更高的要求，本文针对变压器比率差动保护，以主变比率差动保护校验方法为例，研究国电南自，国电南瑞，许继主变比率差动保护的不同，校验方法的不同。

关键词：国电南自；国电南瑞；许继；变压器比率差动保护；检验1 保护配置某发电厂300MW机组，采用发电机-变压器-线路组形式接入220KV地区电网，主变采用Y/Δ-11点钟接线，主变比率差动保护TA取自发电机机端侧TA变比15000/5，高厂变高压侧TA变比1500/5，主变高压侧TA变比1200/5，变压器各侧电流互感器二次接线均采用星型接线，二次电流直接接入装置，变压器各侧TA二次电流相位由软件自调整，装置采用Y/Δ变化调整差流平衡。

（图一）2国电南瑞主变比率差动保护校验方法现场班组一般配置ONLLY A460系列继电保护校验仪，以（图一）为例，主变比率差动保护检验需要分别检验：发电机机端侧和主变高压侧比率差动，高厂变高压侧和主变高压侧比率差动，发电机机端侧和高厂变高压侧比率差动。

下面都以发电机机端侧和主变高压侧比率差动为例，研究单相法主变比率差动校验方法。

（1）从南瑞RCS-985发电机综合保护装置中读取主变差动定值：差动启动定值和差动速断定值是标幺值（2）南瑞RCS-985发电机综合保护装置，主变比率差动保护计算公式I d>Kbl×Ir+Icdqd（Ir＜nIe）Kbl=Kbl1+Kblr×(Ir/Ie)Id>Kbl2×(Ir-nIe)+b+Icdqd （Ir≥nIe）Kblr=(Kbl2-Kbl1)/(2×n)b=(Kbl1+Kblr×n) ×nIe（公式一）Id----差动电流；Ir----制动电流；Kbl1----比率差动起始斜率Kbl2----比率差动最大斜率n----最大斜率时的制动电流倍数取6差动电流取各侧相量和的绝对值制动电流取各侧数值绝对值相加除以2（3）从计算定值中读取各侧额定电流：I主变高压侧=3.43A I发电机侧=4.33A（4）软件校正差动各侧电流相位差与平衡系数，校正方法：对于Y侧电路：ⅰ’A=(ⅰA-ⅰB)/√3ⅰ’B=(ⅰB-ⅰC)/√3ⅰ’C=(ⅰC-ⅰA)/√3ⅰA、ⅰB、ⅰC——为Y侧TA二次电流ⅰ’A、ⅰ’B、ⅰ’C­——为Y侧校正后各相电流（公式二）（5）保护动作特性：图二比率差动保护动作特性（6）打开校验仪，按照下表在保护装置上输入数值，设置步长：（表一）在校验仪上设置好数值之后，从保护装置上观测两侧电流平衡，差流位零，制动电流为两侧电流绝对值之和除以2，缓慢的调节步长（增加或减少都可），制动电流不变，差流逐渐增大，直至发电机保护动作，记录校验仪所加动作值，从微机保护装置上读取动作电流和制动电流。

1.1变压器比率制动式差动保护比率制动式差动保护就是变压器的主保护,能反映变压器内部相间短路故障、高压侧单相接地短路及匝间层间短路故障。

变压器保护装置最多可实现四侧差动,动作特性图如图6-1-1所示:I 制制制制制 r es)r es.0op.制制制制制 o p )I图6-1-1 比率差动保护动作特性图1.1.1 比率差动原理1.1.1.1 差动动作方程如下0.op op I I >当 0.res res I I < ;()0.res res 0.op op S I -I I I +> 当 0.res res I I > (6-1-1)op I 为差动电流,0.op I 为差动最小动作电流整定值,res I 为制动电流,0.res I 为最小制动电流整定值,S 为比率制动系数整定值,各侧电流的方向都以指向变压器为正方向。

1.1.1.1.1 对于两侧差动:op I = |21I I &&+| (6-1-2) res I = |21I I &&-| / 2(6-1-3)1.1.1.1.2 对于三侧及以上数侧的差动:op I = | 1I & +2I & +…+ k I & | (6-1-4)res I = max{ |1I &|,|2I &|,…,|k I &| }(6-1-5)式中:4K 3<<,1I &,2I &,…k I &分别为变压器各侧电流互感器二次侧的电流。

1.1.1.1.3 对于无电源低压侧带分支的两圈变差动:op I = |321I I I &&&++|(6-1-6) res I = |321I I I &&&--| / 2(6-1-7)式中:1I &、2I &、3I &分别为变压器高压侧、低压侧A 分支与低压侧B 分支电流互感器二次侧的电流。

比率制动式差动保护原理差动保护是电力系统中常用的一种保护方式，其原理是通过比较电流变化来检测电网中的故障情况。

而比率制动式差动保护是差动保护的一种改进型，其主要原理是通过在输入端放大电流值，然后通过比较放大的电流值来判断电网的故障情况。

本文将从比率制动式差动保护的基本原理、工作过程、应用范围等方面进行详细的介绍，希望能够对读者有所帮助。

一、比率制动式差动保护的基本原理比率制动式差动保护是一种常用的差动保护方式，其原理是通过在输入端对电流进行放大，然后通过比较放大的电流值来判断电网的故障情况。

其基本原理可以分为以下几个方面：1.放大电流信号比率制动式差动保护的第一步是通过变压器等装置对电流信号进行放大。

通常情况下，输入端和输出端会分别接入变压器，并通过变压器将电流信号放大。

放大之后的电流信号会比真实的电流信号要大，这样可以更容易地进行比较和判断。

2.比较放大后的电流信号放大后的电流信号会经过对比电路进行比较，以判断电网中的故障情况。

比较放大后的电流信号是比率制动式差动保护的关键步骤，通过对比电路的设计可以实现快速、准确地判断电网的故障情况。

3.判断电网的故障情况经过比较放大后的电流信号之后，比率制动式差动保护会判断电网中是否存在故障情况。

如果判断出存在故障情况，比率制动式差动保护会及时地对电网进行隔离和保护，从而保证电网的安全运行。

二、比率制动式差动保护的工作过程比率制动式差动保护的工作过程主要可以分为启动过程和动作过程两个阶段。

以下将从这两个方面详细介绍比率制动式差动保护的工作过程。

1.启动过程比率制动式差动保护的启动过程是指在电网发生故障时，差动保护开始对电网进行判断的过程。

在启动过程中，放大的电流信号会经过比较和判断，以确定电网中是否存在故障情况。

启动过程中，比率制动式差动保护需要快速、准确地对电网进行判断，从而及时地进行保护措施。

2.动作过程比率制动式差动保护的动作过程是指在判断出电网存在故障情况后，保护设备开始对电网进行隔离和保护的过程。

浅谈主变比率制动差动保护原理与调试方法刘东洋（中国水利水电第四工程局有限公司机电安装分局，河南平顶山467521）摘要：差动保护是变压器的主保护，其误动或拒动将对电网的稳定运行造成极大影响。

对变压器比率制动差动保护动作特性曲线的校验，既是保护调试最重要的一环，又是难度最大的一个项目。

现介绍比率差动保护的动作特性曲线以及电流相位的补偿计算原理，以南瑞继保RCS -978为例分析各侧额定电流的计算、继保仪应当输出的电流有名值计算以及继保仪接线及加量方法，最后给出了a 、b 两点动作电流及比率制动系数K 的计算结果。

关键词：比率差动；相位补偿；制动电流；标幺值；有名值；比率制动系数0引言变压器差动保护反映的是各侧能量的平衡关系。

通过比较各侧电流大小和相位，在发生区内故障时使差动继电器动作实现差动保护。

发生区外故障时短路电流增大造成CT 饱和，可能导致差动保护误动作。

比率差动保护在外部短路电流增大时，制动电流和动作电流都随之增大，能有效防止变压器区外故障时差动保护误动作，这就是主变比率制动差动保护的原理。

要想准确校验出比率制动系数K ，需对保护的原理及继保仪加量方法深入理解，本文对此进行了研究。

1主变比率差动保护原理1.1比率差动保护的动作特性本文以RCS -978G5举例说明比率差动保护的动作特性，其比率差动保护动作特性如图1所示。

I r1=0.5I e ，I r2=6I e ，K 1=0.2，K 2=0.5，K 3=0.75。

动作电流随不平衡电流增大而按比率增大，当I d 、I r 同时处于动作区时，比率差动保护动作。

1.2差动各侧电流相位的补偿微机型变压器差动保护的应用中，为简化现场接线，变压器各侧CT 均采用星型接线方式，CT 极性端均指向同一方向（如母线侧），各侧的CT 二次电流直接接入保护。

此时对于Y /△-11接线方式的变压器，两侧二次电流之间会出现30°的相位差，保护装置需通过软件算法对相位进行校正。

1 比率制动差动保护特性随着计算机技术在继电保护领域日益广泛的应用，比率制动特性的差动保护作为双圈及三圈变压器的主保护具有动作可靠，实时数据采集、计算、比较、判断等较为方便简单等优点，得到用户的认可。

所谓比率制动特性差动保护简单说就是使差动电流定值随制动电流的增大而成某一比率的提高。

使制动电流在不平衡电流较大的外部故障时有制动作用。

而在内部故障时，制动作用最小。

图1中曲线1为差动回路的不平衡电流，它随着短路电流的增大而增大。

根据差动回路接线方法的不同，在整定时，通过调整不平衡比例系数使得计算机在实时计算时的ibp最小。

曲线2是无制动时差动保护的整定电流，它是按躲过最大不平衡电流ibpma x来整定的。

曲线3为变压器差动保护区内短路时的差电流，它随短路电流的增大而线性的增大。

曲线4为具有制动特性的差动继电器的差动保护特性。

在无制动时，曲线3与曲线2相交于b点，这时保护的不动作区为ob′，即保护区内短路时的短路电流必须大于ob′所代表的电流值时，保护才能动作。

在有制动时，曲线3与曲线4相交于a点，短路电流只要大于oa′所代表的电流值，保护即能动作。

oa′<OB′，这说明在同样的保护区内短路状态下，有制动特性的差动保护比无制动特性的差动保护灵敏度要高。

在实际的变压器差动保护装置中，其比率制动特性如下图2所示:图2中平行于横坐标的ab段称为无制动段，它是由启动电流和最小制动电流构成的，动作值不随制动电流变化而变化。

我们希望制动电流小于变压器额定电流时无制动作用，通常选取制动电流等于被保护变压器高压侧的额定电流的二次值。

即: izd=ie/nlh图2中斜线的斜率为基波制动斜率，当区外故障时短路电流中含有大量生产非周期分量，制动izdo增大，当动作电流idzo大于启动电流时，制动电流和动作电流的交点d必落在制动区内。

当区内故障时，差电流即动作电流为全部短路电流，制动电流则为流过非电源侧的短路电流，数值较小，平行于纵、横轴的二直线交点必落在动作区内，差动保护可靠动作。

1 比率制动差动保护特性随着计算机技术在继电保护领域日益广泛的应用，比率制动特性的差动保护作为双圈及三圈变压器的主保护具有动作可靠，实时数据采集、计算、比较、判断等较为方便简单等优点，得到用户的认可。

所谓比率制动特性差动保护简单说就是使差动电流定值随制动电流的增大而成某一比率的提高。

使制动电流在不平衡电流较大的外部故障时有制动作用。

而在内部故障时，制动作用最小。

图1中曲线1为差动回路的不平衡电流，它随着短路电流的增大而增大。

根据差动回路接线方法的不同，在整定时，通过调整不平衡比例系数使得计算机在实时计算时的ibp最小。

曲线2是无制动时差动保护的整定电流，它是按躲过最大不平衡电流ibpma x来整定的。

曲线3为变压器差动保护区内短路时的差电流，它随短路电流的增大而线性的增大。

曲线4为具有制动特性的差动继电器的差动保护特性。

在无制动时，曲线3与曲线2相交于b点，这时保护的不动作区为ob′，即保护区内短路时的短路电流必须大于ob′所代表的电流值时，保护才能动作。

在有制动时，曲线3与曲线4相交于a点，短路电流只要大于oa′所代表的电流值，保护即能动作。

oa′<OB′，这说明在同样的保护区内短路状态下，有制动特性的差动保护比无制动特性的差动保护灵敏度要高。

在实际的变压器差动保护装置中，其比率制动特性如下图2所示:图2中平行于横坐标的ab段称为无制动段，它是由启动电流和最小制动电流构成的，动作值不随制动电流变化而变化。

我们希望制动电流小于变压器额定电流时无制动作用，通常选取制动电流等于被保护变压器高压侧的额定电流的二次值。

即: izd=ie/nlh图2中斜线的斜率为基波制动斜率，当区外故障时短路电流中含有大量生产非周期分量，制动izdo增大，当动作电流idzo大于启动电流时，制动电流和动作电流的交点d必落在制动区内。

当区内故障时，差电流即动作电流为全部短路电流，制动电流则为流过非电源侧的短路电流，数值较小，平行于纵、横轴的二直线交点必落在动作区内，差动保护可靠动作。

实验三 变压器比率差动保护一、 实验目的1. 了解比率差动保护、增量差动保护的动作特性；2．熟悉变压器的接线钟点数，掌握各种接线形式的电流补偿方法； 3. 熟悉比率差动保护、差流速断保护、差流越限保护的原理； 4. 熟悉比率差动保护的逻辑组态方法。

二、实验原理及逻辑框图1．比率差动保护比率差动保护能反映变压器内部相间短路故障、高（中）压侧单相接地短路及匝间层间短路故障，该保护需要考虑励磁涌流和过励磁运行工况，同时也要考虑TA 断线、TA 饱和、TA 暂态特性不一致的情况。

由于变压器联结组不同和各侧TA 变比的不同，变压器各侧电流幅值相位也不同，差动保护首先要消除这些影响。

本保护装置利用数字的方法对变比和相位进行补偿，以下说明均基于已消除变压器各侧电流幅值相位差异的基础之上。

（1）比率差动动作方程⎪⎩⎪⎨⎧>-+-+≥≤<-+≥≤>eres e res res e op ope res res res res op op res res op op I I I I I I S I I I I I I I S I I I I I I 6),6(6.0)6(6),(,0.0.0.0.0.0.0.当当当 (3-1) opI 为差动电流，0.op I 为差动最小动作电流整定值，res I 为制动电流，0.res I 为最小制动电流整定值，S 为比率制动系数整定值，各侧电流的方向都以指向变压器为正方向。

对于两侧差动：..12|I +I |O P I = (3-2)..12|I I |2res I -=(3-3)1∙I ，2∙I 分别为变压器高、低压侧电流互感器二次侧的电流。

对于三侧及以上数侧的差动：...12k |I +I +I |O P I =+(3-4)...12k max |I ||I ||I |resI ⎡⎤=⎢⎥⎣⎦，，，(3-5)式中：43<<K ，...12k I I I ，，，分别为变压器各侧电流互感器二次侧的电流。

差动保护及比率差动保护标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]差动保护主要是内部短路的保护，但当外部故障时有不平衡电流可能穿越差动保护电流互感器，造成差动保护误动作。

因此为了躲过外部故障时不平衡电流引起差动保护动作，采用了制动电流来平衡穿越电流引起差动保护的启动电流。

发电机采用机端电流作为制动电流，能在外部短路时取得足够的制动电流，又能在内部短路时减少中性点电流的制动作用。

变压器采用二次谐波作为励磁涌流闭锁判据。

一般设有CT断线闭锁保护。

如下图：图中Ie为额定电流，Icdqd为启动电流，Ir为制动电流，Kb1为比率制动系数。

阴影部分为动作区差动保护灵敏度与启动电流、制动系数和原理之间的关系摘要：分析了差动保护的有关整定原则，明确提出了差动保护的灵敏度与许多因素有关，如定值、原理和实现方式等。

不能仅改变某一个因素(如定值)来提高灵敏度，而需要综合考虑各个因素的影响，否则适得其反。

0引言随着继电保护技术的不断发展和进步，技术人员对保护的认识越来越深刻，对许多继电保护约定俗成的做法开始了反思。

如规程上对差动保护规定：使用比率制动原理的差动保护，不要校核灵敏度，其灵敏度自然满足。

那么这个“自然满足”的灵敏度是什么灵敏度呢其实对发电机差动保护而言，就是在发电机机端发生两相短路，该差动继电器的灵敏度校验结果肯定能够满足要求；在现场运行过程中，经常有人将保护中的比率制动系数和比率制动斜率混淆，究竟这两个概念有什么区别，又有什么联系标积制动原理对提高差动保护的灵敏度有什么有利的地方，它和比率制动之间又有什么关系，它们之间从根本上是否一致呢本文就这些用户所关心的问题展开深入的分析和讨论，并阐明作者自己的观点[1,2] 。

1差动保护灵敏度系数的定义与校验设流入发电机的电流为正方向，取继电电器差动电流Id为：？式中：Iop为当时动作电流的整定值。

发电机差动保护的灵敏度是指在发电机机端两相金属性短路情况下差动电流和动作电流的比值。

随着综合自动化装置的普遍推广使用,变压器比率差动保护得到了广泛的使用,但是由于厂家众多,计算方法和保护原理略有差异,而且没有统一的实验方法,尤其是比率制动中制动特性实验不准确,给运行和维护带来了不便,下面介绍两种比较简单和实用的,用微机继电保护测试装置测试差动保护的实验方法.比率差动原理简介:差动动作方程如下:Id>Icd (IrIcd+k*(Ir-Ird) (Ir>Ird)式中:Id——差动电流Ir——制动电流Icd——差动门槛定值(最小动作值)Ird——拐点电流定值k——比率制动系数多数厂家采用以下公式计算差动电流;Id=｜ h+ l｜ (1)制动电流的公式较多,有以下几种:Ir=｜ h- l｜/2 (2)Ir=｜ h- l｜ (3)Ir=max{｜ 1｜,｜ 2｜,｜ 3｜…｜ n｜} (4)为方便起见,以下就采用比较简单常用的公式(3).由于变压器差动保护二次CT为全星形接线,对于一次绕组为Y/ ,Y/Y/ ,Y/ / ,Y形接线的二次电流与形接线的二次电流有30度相位差,需要软件对所有一次绕组为Y形接线的二次电流进行相位和幅值补偿,补偿的方式为:A=( A'— B')/1.732/KhpB=( B'— C')/1.732/KhpC=( C'— A')/1.732/Khp其中 A, B, C为补偿后的二次电流(即保护装置实时显示的电流), A', B', C'为未经补偿的二次电流,相当与由CT输入保护装置的实际的电流.Khp为高压的平衡系数(有的保护装置采用的是乘上平衡系数),一般设定为1.这样经过软件补偿后,在一次绕组为Y形的一侧加入单相电流时,保护会同时测到两相电流,加入A相电流,则保护同时测到A,C两相电流;加入B相电流,则保护同时测到B,A两相电流;加入C相电流,则保护同时测到C,B两相电流.对于绕组为形接线的二次电流就不需要软件补偿相位,只要对由于CT变比不同引起的二次电流系数进行补偿了,电流计算公式为:a= a' /Klpa'为未经补偿的二次电流,相当与由CT输入保护装置的实际的电流; a为补偿后的二次电流(即保护装置实时显示的电流).唯一要注意的是保护装置要求低压侧电流与高压侧电流反相位输入,高压侧的A相与低压侧的A相间应相差150度.Klp为低压的平衡系数(有的保护装置采用的是乘上平衡系数),与保护用的CT变比大小有关.这样,差动保护差流的计算公式就可写成:Ida=｜ hA+ la｜ =｜( A'— B')/1.732/Khp + la/Klp｜ (5)Idb=｜ hB+ lb｜ =｜( B'— C')/1.732/Khp + lb/Klp｜ (6)Idc=｜ hC+ lc｜ =｜( C'— A')/1.732/Khp + lc/Klp｜ (7)制动电流的计算公式为:Ida=｜ hA— la｜ =｜( A'— B')/1.732/Khp — la/Klp｜ (8)Idb=｜ hB— lb｜ =｜( B'— C')/1.732/Khp— lb/Klp｜ (9)Idc=｜ hC— lc｜ =｜( C'— A')/1.732/Khp— lc/Klp｜ (10)实验方法简介:下面以变压器一次绕组接线方式为Y/ 的形式为例介绍比率差动保护性能的实验方法:最小动作电流(Icd):高压侧实验公式为:I=1.732*Icd/Khp低压侧实验公式为:I=Icd/Klp式中:I为实验所施加的实验电流值;Khp,Klp为高压及低压侧的平衡系数;Icd为最小动作电流整定值.按变压器各侧A,B,C分别施加电流I,保护应可靠动作,误差应符合技术条件的要求,必须注意的高压侧实验与低压侧实验不同的是:通入A相电流,A,C相动作;通入B相电流,B,A相动作;通入C相电流,C,B相动作; 制动特性斜率K制动特性斜率实验时,要同时输入两侧电流,而且要注意两侧电流的相位关系,但是一般的保护测试仪只能同时输出三相电流,这样就要找出一种能满足测试要求的实验方法.根据式(5),(6),(7)及差动保护动作方程:在做A相的实验时:令 B'= C'=0,则Idb=0,如要求Idc=0,则 A' /1.732/Khp= lc/Klp即 lc= Klp* A' /1.732/Khp因此高压侧A相加电流I1 0 ,低压侧A,C相电流分别为I2 -150 ,I3 - 3 0 ,固定I1 ,I3大小为I3= Klp* I1 /1.732/Khp,改变I2的大小,测出保护刚好动作时的电流大小,就可计算出制动特性斜率K,然后改变I1 ,I3大小,再测出另外的动作点.制动特性斜率K的公式为:K=(Id-Icd)/(Ir-Ird)=( I1 /1.732/Khp- I3/ Klp- Icd)/ I1 /1.732/Khp+ I3/ Klp-Ird)如果根据以上的公式推导就可得到一种只需同时输出三相电流就可测试差动保护的实验方法了.具体的接线方法为:同理,如果令 B'= C',则Idb=0,C=( C'— A')/1.732/Khp=( B'— A')/1.732/Khp=— A假设 bl=0, cl=- al则有 a=- c,所以 Ida=｜ hA+ la｜Idb=｜ hB+ lb｜=0Idc=｜ hC+ lc｜=｜- hA+(- la)｜=Ida为达到 B'= C' , bl=0, cl=- al可用下面的接线方式:注意形绕组电流回路的N没有接到Y形绕组电流回路的N上,而是用Ic接到N上,这样才能满足假设条件.于是就可以在高压侧A相加电流I1 0 ,B,C相并联后加I3 - 12 0 ,低压侧A相电流为I2 -150 ,固定I1 ,I3, I3大小为I3= 2* I1,改变I2的大小,测出保护刚好动作时的电流大小,就可计算出制动特性斜率K,K值计算公式同上法.结论:两种实验方法没有本质的区别,都是通过公式推导,找出补偿电流的补偿方式,计算补偿电流的大小和角度关系,然后再应用到实际中去;但通过比较不难发现后一种方法比前一种方法所加补偿电流计算方法简单,相位角与实际运行时一致,而且可同时测量两相的差动保护.总之只要通过了解保护的原理,掌握其内在的关系就不难找到简单而实用的方法. IrIdIcdIrd动作区Y形绕组电流回路形绕组电流回路I1 0IBICIcIbIaNNIAI2 -150I3 - 3 0IANICIBY形绕组电流回路NIcIbIa形绕组电流回路I1/0I3/-120I2/-150。
