下载文档原格式
化工设备压力容器破坏及预防措施化工设备压力容器是化工生产中常见的一种设备，它承载着高压物质，一旦发生破坏，将会造成严重的事故影响工厂生产和人员安全。
对于化工设备压力容器的破坏及预防措施是极为重要的。
本文将就此话题展开讨论。
一、化工设备压力容器的破坏原因及类型1. 破坏原因：（1）设计缺陷：压力容器设计不合理、计算不准确或者材料选择不当，都可能导致压力容器的破坏。
（2）制造缺陷：生产过程中的操作不规范、设备磨损、质量监控不到位等因素，都可能导致压力容器的破坏。
（3）操作不当：操作人员对压力容器的使用、维护不当，也会加速压力容器的老化破坏。
（4）环境因素：化工生产环境中常见的因素，如腐蚀、高温、压力变化等，也是导致压力容器破坏的重要原因。
2. 破坏类型：（1）腐蚀性破坏：化工生产中，对于压力容器的材料腐蚀是一大挑战。
在长期腐蚀的作用下，压力容器的壁厚会逐渐减薄，导致破坏。
（2）疲劳破坏：压力容器在长期的循环载荷下，容易发生疲劳破坏，这对于材料和焊接点的质量要求很高。
（3）爆炸破坏：在压力容器内部，压力迅速升高，超过了容器的承受能力，容器会发生爆炸破坏。
（4）焊缝破坏：焊接是压力容器中很关键的工艺，焊缝质量不好、焊接工艺不规范等，容易导致焊缝破坏。
二、化工设备压力容器破坏的预防措施1. 设计合理：对于压力容器的设计，需要考虑载荷的大小、工作环境的特点等各种因素，确保设计合理。
2. 材料选择：选择耐腐蚀、高强度的材料，可以有效延长压力容器的使用寿命。
3. 制造监控：在制造过程中，要严格控制生产工艺，确保每一个环节都符合相关标准。
4. 检测监测：定期对压力容器进行超声波、射线检测等技术手段的检测，及时发现问题并采取措施。
5. 维护保养：规范操作规程，加强对于压力容器的维护保养工作，及时发现并解决问题。
6. 定期检查：对于压力容器的使用寿命、工作环境等进行定期检查，及时对老化设备进行更新或更换。
三、结语化工设备压力容器的破坏预防是化工厂必须严格执行的工作，因为它牵扯到工厂的安全和生产效益。

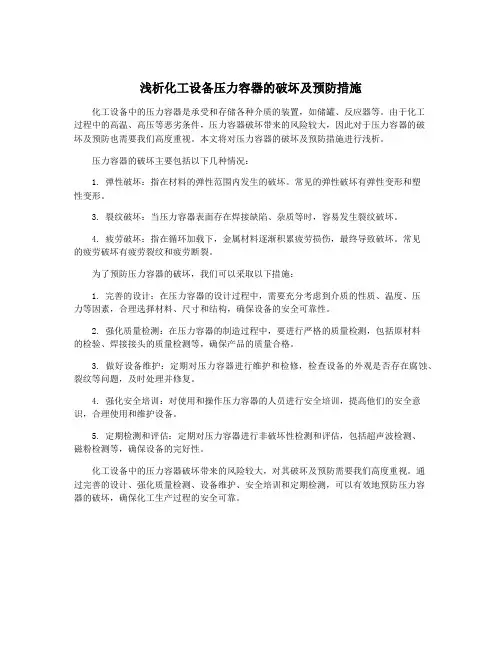

浅析化工设备压力容器的破坏及预防措施化工设备中的压力容器是承受和存储各种介质的装置，如储罐、反应器等。
由于化工过程中的高温、高压等恶劣条件，压力容器破坏带来的风险较大，因此对于压力容器的破坏及预防也需要我们高度重视。
本文将对压力容器的破坏及预防措施进行浅析。
压力容器的破坏主要包括以下几种情况：1. 弹性破坏：指在材料的弹性范围内发生的破坏。
常见的弹性破坏有弹性变形和塑性变形。
3. 裂纹破坏：当压力容器表面存在焊接缺陷、杂质等时，容易发生裂纹破坏。
4. 疲劳破坏：指在循环加载下，金属材料逐渐积累疲劳损伤，最终导致破坏。
常见的疲劳破坏有疲劳裂纹和疲劳断裂。
为了预防压力容器的破坏，我们可以采取以下措施：1. 完善的设计：在压力容器的设计过程中，需要充分考虑到介质的性质、温度、压力等因素，合理选择材料、尺寸和结构，确保设备的安全可靠性。
2. 强化质量检测：在压力容器的制造过程中，要进行严格的质量检测，包括原材料的检验、焊接接头的质量检测等，确保产品的质量合格。
3. 做好设备维护：定期对压力容器进行维护和检修，检查设备的外观是否存在腐蚀、裂纹等问题，及时处理并修复。
4. 强化安全培训：对使用和操作压力容器的人员进行安全培训，提高他们的安全意识，合理使用和维护设备。
5. 定期检测和评估：定期对压力容器进行非破坏性检测和评估，包括超声波检测、磁粉检测等，确保设备的完好性。
化工设备中的压力容器破坏带来的风险较大，对其破坏及预防需要我们高度重视。
通过完善的设计、强化质量检测、设备维护、安全培训和定期检测，可以有效地预防压力容器的破坏，确保化工生产过程的安全可靠。

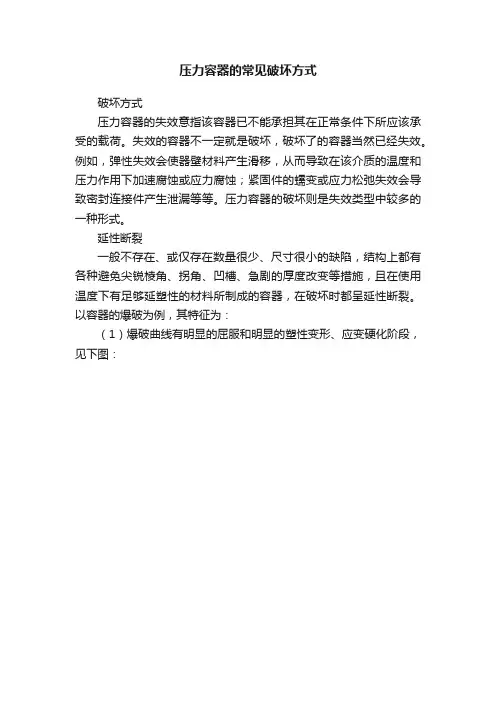

压力容器的常见破坏方式破坏方式压力容器的失效意指该容器已不能承担其在正常条件下所应该承受的载荷。
失效的容器不一定就是破坏，破坏了的容器当然已经失效。
例如，弹性失效会使器壁材料产生滑移，从而导致在该介质的温度和压力作用下加速腐蚀或应力腐蚀；紧固件的蠕变或应力松弛失效会导致密封连接件产生泄漏等等。
压力容器的破坏则是失效类型中较多的一种形式。
延性断裂一般不存在、或仅存在数量很少、尺寸很小的缺陷，结构上都有各种避免尖锐棱角、拐角、凹槽、急剧的厚度改变等措施，且在使用温度下有足够延塑性的材料所制成的容器，在破坏时都呈延性断裂。
以容器的爆破为例，其特征为：（1）爆破曲线有明显的屈服和明显的塑性变形、应变硬化阶段，见下图：（2）断口一般为和最大主应力成45°的剪切断口；爆破只有鱼形裂口，无分枝，更无碎片，见下图：（3）断口为无光泽的纤维状断口。
选材正确，设计可靠，结构合理，按规范要求制造并检验合格的容器，在爆破时都会呈延性断裂。
符合各项要求建造的容器，在爆破时都应该是延性断裂。
脆性开裂或断裂当材料或焊缝存在原始缺陷，或因未焊透焊缝、或结构上存在尖锐棱角、凹槽、急剧过渡等，且材料含碳量或碳当量较高，在操作温度下冲击韧性不足等原因，容器在运行或耐压试验中可能在局部地区开裂或甚至因超压等原因引起整体爆破，在爆破时可能发生脆性断裂；如爆破压力远低于按计算所应得的爆破压力且为脆性断裂，则为低应力脆断。
脆性断裂的特征和延性断裂明显不同，其特征为：（1）爆破曲线无明显屈服点和塑性变形阶段。
如属低应力脆断，则其爆破点在相应延性断裂的屈服点以下，见下图。
（2）断口一般和最大主应力相垂直，如对圆筒而言，则一般和周向应力相垂直，见图下图(b)。
一般情况下伴有碎片，或至少是裂口有不规则的分枝状，见下图(a)。
（3）断口呈光亮、粗糙的晶粒状。
脆性断裂，特别是低应力脆性断裂的发生，总是有其特殊原因的，或选材不当，或使用温度不当，或结构不合理，存在明显的难焊透接头或器壁厚薄过于悬殊，或存在尖锐棱角、凹槽、急剧过渡等，或不符规范的制造使焊缝及其热影响区晶粒粗大而造成脆性，或制造中存在明显的焊接缺陷及过大的残余应力，或检验不规范，漏检可能存在的种种缺陷等等。
安全管理编号：YTO-FS-PD393压力容器的破坏形式通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards压力容器的破坏形式通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
根据国际《压力容器、锅炉和管道委员会》提出的方法，依照破坏形态和破坏原因，压力容器破坏形式可分以下几种：1过度的塑性变形当压力载荷大大超过设计数值时，容器的器壁变薄，最后达到不稳定点，即当压力稍许增加时，容器就会因过度塑性变形而发生破裂。
当容器发生过度塑性变形破裂时，断口为撕断状态，容器破坏时不产生碎片或者仅有少量碎块，爆破口的大小视容器爆破的膨胀能量而定。
除压力的影响以外，金属材料在高温下的蠕变也是引起塑性变形的一个重要原因，在蠕变过程中，材料发生连续的塑性变形，在塑性变形积累到相当长时间后，将以破裂而告终。
2过度的弹性变形弹性变形是固体在外力的作用下表现出的一种行为，当外力撤出后，物体能够恢复原来形状的能力称为弹性性质，而具有这种可逆性的变形就叫做弹性变形，过度的弹性变形可能使容器呈现不稳定状态，甚至达到失稳程度。
3大应变疲劳压力容器在交变应力的作用下，位于容器的某些局部区域（如开孔接管周围、局部结构不连续处等）受力最大的金属晶粒将会产生滑移并逐渐发展成为微小裂纹，且裂纹两端不断扩展，最终导致容器的疲劳破坏。

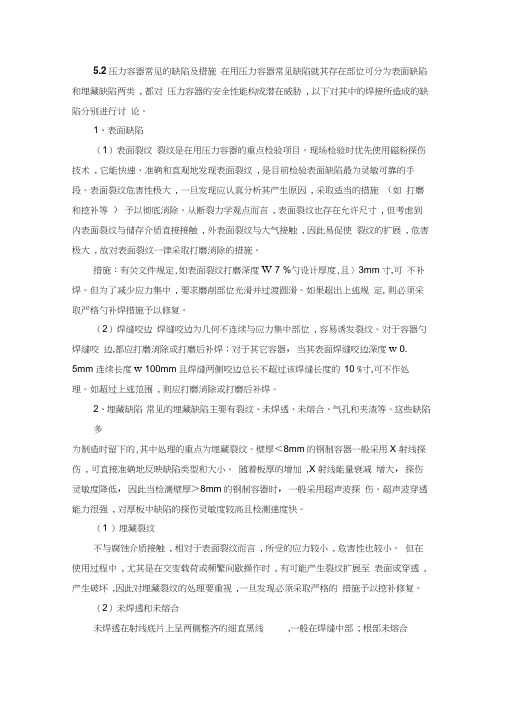

5.2压力容器常见的缺陷及措施在用压力容器常见缺陷就其存在部位可分为表面缺陷和埋藏缺陷两类, 都对压力容器的安全性能构成潜在威胁, 以下对其中的焊接所造成的缺陷分别进行讨论。
1、表面缺陷（1）表面裂纹裂纹是在用压力容器的重点检验项目。
现场检验时优先使用磁粉探伤技术, 它能快速、准确和直观地发现表面裂纹, 是目前检验表面缺陷最为灵敏可靠的手段。
表面裂纹危害性极大, 一旦发现应认真分析其产生原因, 采取适当的措施（如打磨和挖补等）予以彻底消除。
从断裂力学观点而言, 表面裂纹也存在允许尺寸, 但考虑到内表面裂纹与储存介质直接接触, 外表面裂纹与大气接触, 因此易促使裂纹的扩展, 危害极大, 故对表面裂纹一律采取打磨消除的措施。
措施：有关文件规定,如表面裂纹打磨深度W 7 %勺设计厚度,且〉3mm寸,可不补焊。
但为了减少应力集中, 要求磨削部位光滑并过渡圆滑。
如果超出上述规定, 则必须采取严格勺补焊措施予以修复。
（2）焊缝咬边焊缝咬边为几何不连续与应力集中部位, 容易诱发裂纹。
对于容器勺焊缝咬边,都应打磨消除或打磨后补焊；对于其它容器，当其表面焊缝咬边深度w 0.5mm 连续长度w 100mm且焊缝两侧咬边总长不超过该焊缝长度的10 %寸,可不作处理。
如超过上述范围, 则应打磨消除或打磨后补焊。
2、埋藏缺陷常见的埋藏缺陷主要有裂纹、未焊透、未熔合、气孔和夹渣等。
这些缺陷多为制造时留下的,其中处理的重点为埋藏裂纹。
壁厚＜8mm的钢制容器一般采用X 射线探伤, 可直接准确地反映缺陷类型和大小。
随着板厚的增加,X 射线能量衰减增大，探伤灵敏度降低，因此当检测壁厚＞8mm的钢制容器时，一般采用超声波探伤。
超声波穿透能力很强, 对厚板中缺陷的探伤灵敏度较高且检测速度快。
（1 ）埋藏裂纹不与腐蚀介质接触, 相对于表面裂纹而言, 所受的应力较小, 危害性也较小。
但在使用过程中, 尤其是在交变载荷或频繁间歇操作时, 有可能产生裂纹扩展至表面或穿透, 产生破坏,因此对埋藏裂纹的处理要重视,一旦发现必须采取严格的措施予以挖补修复。

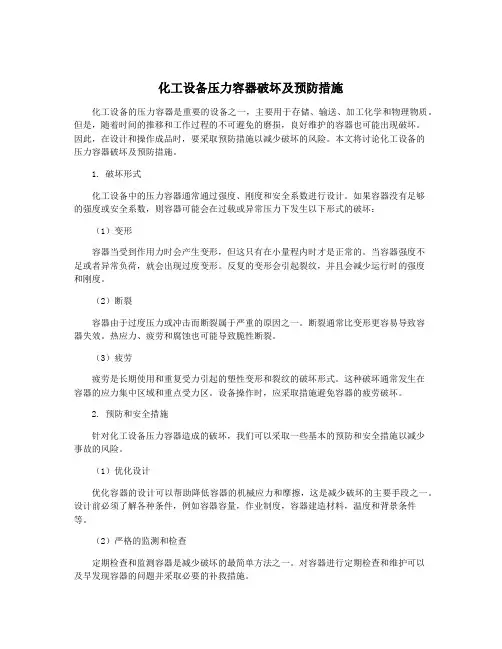

化工设备压力容器破坏及预防措施化工设备的压力容器是重要的设备之一，主要用于存储、输送、加工化学和物理物质。
但是，随着时间的推移和工作过程的不可避免的磨损，良好维护的容器也可能出现破坏。
因此，在设计和操作成品时，要采取预防措施以减少破坏的风险。
本文将讨论化工设备的压力容器破坏及预防措施。
1. 破坏形式化工设备中的压力容器通常通过强度、刚度和安全系数进行设计。
如果容器没有足够的强度或安全系数，则容器可能会在过载或异常压力下发生以下形式的破坏：（1）变形容器当受到作用力时会产生变形，但这只有在小量程内时才是正常的。
当容器强度不足或者异常负荷，就会出现过度变形。
反复的变形会引起裂纹，并且会减少运行时的强度和刚度。
（2）断裂容器由于过度压力或冲击而断裂属于严重的原因之一。
断裂通常比变形更容易导致容器失效。
热应力、疲劳和腐蚀也可能导致脆性断裂。
（3）疲劳疲劳是长期使用和重复受力引起的塑性变形和裂纹的破坏形式。
这种破坏通常发生在容器的应力集中区域和重点受力区。
设备操作时，应采取措施避免容器的疲劳破坏。
2. 预防和安全措施针对化工设备压力容器造成的破坏，我们可以采取一些基本的预防和安全措施以减少事故的风险。
（1）优化设计优化容器的设计可以帮助降低容器的机械应力和摩擦，这是减少破坏的主要手段之一。
设计前必须了解各种条件，例如容器容量，作业制度，容器建造材料，温度和背景条件等。
（2）严格的监测和检查定期检查和监测容器是减少破坏的最简单方法之一。
对容器进行定期检查和维护可以及早发现容器的问题并采取必要的补救措施。
（3）加强清洁和保养清洗和保养容器是非常重要的预防破坏的手段，这有助于减少腐蚀和腐蚀的影响，并提高容器的寿命。
操作人员必须执行规定的清洗方案，并采取必要的措施清除容器内的沉积物和残留物。
（4）加固应力集中区域应力集中区域有可能引起设备破坏，为了缓解这种破坏，加强和加固应力集中区域是必要的步骤。
这可以通过设计、增加壳体厚度、安装加强筋等措施实现。
压力容器的破裂形式有哪些压力容器及其承压部件在使用过程中，其尺寸、形状或材料性能发生改变，完全失去或不能良好实现原定功能，继续使用会失去可靠性和安全性，需要立即停用修复或更换，这种情况称作压力容器及其承压部件的失效。
压力容器最常见的失效形式是破裂失效，有韧性破裂、脆性破裂、疲劳破裂、腐蚀破裂、蠕变破裂5种类型。
1.韧性破裂韧性破裂又称延性破裂，是指容器壳体承受过高的内部应力，以致超过或远远超过其屈服极限和强度极限，使壳体产生较大的塑性变形，最终导致破裂。
容器发生韧性破裂时，爆破压力一般超过容器剩余壁厚计算出的爆破压力。
如化学反应过载破裂，一般产生粉碎性爆炸；物理性超载破裂，多从容器强度薄弱部分突破，一般无碎片抛出。
韧性破裂的特征主要表现在断口有缩颈，其断面与主应力方向成45°角，有较大剪切唇，断面多呈暗灰色纤维状。
当严重超载时，爆炸能量大、速度快，金属来不及变形，易产生快速撕裂现象，出现正压力断口。
压力容器发生韧性破裂的主要原因是容器过压。
2.脆性破裂脆性破裂是指容器在断裂时没有宏观的塑性变形，器壁平均应力远没有达到材料的强度极限，有的甚至低于屈服极限，其断裂现象和脆性材料的破坏很相似，常发生在截面不生明显塑性变形就破坏的破裂形式称为脆性破裂。
连续处，并伴有表面缺陷或内部缺陷，即常发生在严重的应力集中处。
因此，把容器未发化工压力容器常发生低应力脆断，主要原因是热学环境、载荷作用和容器本身结构缺陷所致、所处理的介质易造成容器应力腐蚀、晶间腐蚀、氢损伤、高温腐蚀、热疲劳、腐蚀疲劳、机械疲劳等，使焊缝和母材原发缺陷易于扩展开裂，或在应力集中区易产生新的裂纹并扩展开裂，使容器承受的应力低于设计应力而破坏。
3.疲劳破裂疲劳破裂是指压力容器由于受到反复作用的交变应力（如反复加压、泄压）的作用，使容器壳体材料的某些应力集中部位在短时间由于疲劳而在低应力状态下突然发生的破裂形式。
与脆性破裂一样，发生疲劳破裂时，容器外观没有明显的塑性变形，而且也是突发性的。

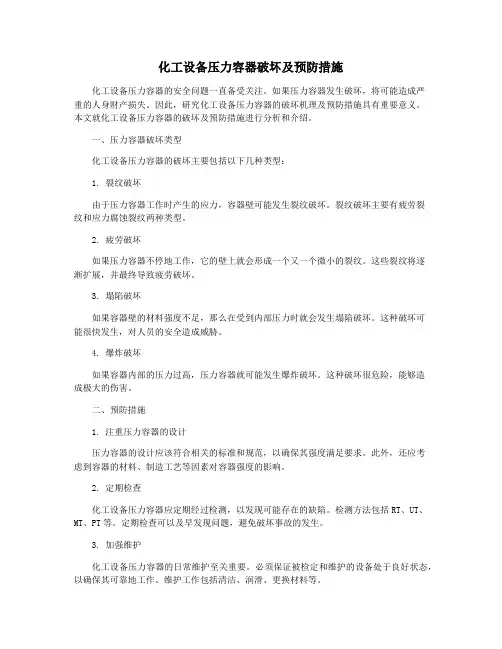

化工设备压力容器破坏及预防措施化工设备压力容器的安全问题一直备受关注。
如果压力容器发生破坏，将可能造成严重的人身财产损失。
因此，研究化工设备压力容器的破坏机理及预防措施具有重要意义。
本文就化工设备压力容器的破坏及预防措施进行分析和介绍。
一、压力容器破坏类型化工设备压力容器的破坏主要包括以下几种类型：1. 裂纹破坏由于压力容器工作时产生的应力，容器壁可能发生裂纹破坏。
裂纹破坏主要有疲劳裂纹和应力腐蚀裂纹两种类型。
2. 疲劳破坏如果压力容器不停地工作，它的壁上就会形成一个又一个微小的裂纹。
这些裂纹将逐渐扩展，并最终导致疲劳破坏。
3. 塌陷破坏如果容器壁的材料强度不足，那么在受到内部压力时就会发生塌陷破坏。
这种破坏可能很快发生，对人员的安全造成威胁。
4. 爆炸破坏如果容器内部的压力过高，压力容器就可能发生爆炸破坏。
这种破坏很危险，能够造成极大的伤害。
二、预防措施1. 注重压力容器的设计压力容器的设计应该符合相关的标准和规范，以确保其强度满足要求。
此外，还应考虑到容器的材料、制造工艺等因素对容器强度的影响。
2. 定期检查化工设备压力容器应定期经过检测，以发现可能存在的缺陷。
检测方法包括RT、UT、MT、PT等。
定期检查可以及早发现问题，避免破坏事故的发生。
3. 加强维护化工设备压力容器的日常维护至关重要。
必须保证被检定和维护的设备处于良好状态，以确保其可靠地工作。
维护工作包括清洁、润滑、更换材料等。
4. 加强培训管理人员与操作人员应根据相关的标准和规范接受专业的培训，了解压力容器的运行原理，掌握操作技能，提高其对破坏事故的防范意识和应对能力。
结论。
压力容器的破坏形式(精品版)Standard text of safety management( 安全管理规范 )单位名：_________________________负责人：_________________________日期：_________________________适用于工作计划/工作汇报/新年计划/全文可改压力容器的破坏形式(精品版)根据国际《压力容器、锅炉和管道委员会》提出的方法，依照破坏形态和破坏原因，压力容器破坏形式可分以下几种：1过度的塑性变形当压力载荷大大超过设计数值时，容器的器壁变薄，最后达到不稳定点，即当压力稍许增加时，容器就会因过度塑性变形而发生破裂。
当容器发生过度塑性变形破裂时，断口为撕断状态，容器破坏时不产生碎片或者仅有少量碎块，爆破口的大小视容器爆破的膨胀能量而定。
除压力的影响以外，金属材料在高温下的蠕变也是引起塑性变形的一个重要原因，在蠕变过程中，材料发生连续的塑性变形，在塑性变形积累到相当长时间后，将以破裂而告终。
2过度的弹性变形弹性变形是固体在外力的作用下表现出的一种行为，当外力撤出后，物体能够恢复原来形状的能力称为弹性性质，而具有这种可逆性的变形就叫做弹性变形，过度的弹性变形可能使容器呈现不稳定状态，甚至达到失稳程度。
3大应变疲劳压力容器在交变应力的作用下，位于容器的某些局部区域（如开孔接管周围、局部结构不连续处等）受力最大的金属晶粒将会产生滑移并逐渐发展成为微小裂纹，且裂纹两端不断扩展，最终导致容器的疲劳破坏。
疲劳首先出现在上述高应力的局部区域，即出现在这些高应力引起的大应变的地方，这种破坏就称大应变疲劳。
压力容器的疲劳破坏一般具有以下特征：（1）容器没有明显的变形（2）破裂的断口存在两个区域：疲劳裂纹产生至扩展区和最后断裂区（3）容器常因开裂泄漏而失效（4）疲劳破坏总是在容器经过反复的加载和卸载以后发生4腐蚀疲劳腐蚀疲劳是金属材料在腐蚀和应力的共同作用下引起的一种破坏形式。
