升降横移类停车设备工作原理
嘿，你知道升降横移类停车设备是怎么工作的吗？那就听我来给你讲讲吧。
想象一下，这停车设备就像是一个超级智能的停车小助手。
它有好多层呢，就像一个多层的大柜子。
当车要停进去的时候，这个小助手就开始行动啦。
它会通过一些机械装置，比如钢丝绳啊、链条啊之类的，把空着的车位给降下来或者移出来，就好像是小助手把一个空抽屉拉出来给你放东西一样。
然后呢，你就可以轻轻松松地把车开进去停好啦。
等你要取车的时候呢，小助手又开始工作了。
它会按照之前的路径，把你的车所在的车位升上去或者移回去，就像是把放着你东西的抽屉给推回原位。
怎么样，是不是感觉挺有意思的呀？这就是升降横移类停车设备的工作原理啦，是不是很神奇呢！以后停车的时候，你就可以想到这个聪明的小助手是怎么帮你把车安排得妥妥当当的啦。
机械停车库管理方案标准版本立体停车库立体车库，现有种类及优缺点分析一：升降横移类机械式停车设备：采用以载车板升降或横移存取车辆的机械式停车设备。
特点。
由于型式比较多，规模可大可小，对地的适应性较强，因此使用十分普遍。
钢结构部分、载车板部分、链条传动系统、控制系统、安全防护措施等。
在停车设备的市场份额约占____%。
不足点。
每组设备必须留有至少一个空车位；为链条牵动运行过程不具有防止倾斜坠落功能。
2、垂直循环类机械式停车设备。
采用垂直方向做循环运动来存取车辆的机械式停车设备。
特点。
省地，在____m2的地方建起大型垂直循环类机械停车库，可容纳____辆轿车，可省去购置土地的大量费用。
在停车设备的市场份额约占____%。
不足点。
设备结构复杂，没有完善的闭锁和监测系统，采用足够的安全措施和消防系统，相对比较故障率高。
最远车位一般一次取车需____分钟，高峰取车时间依次取车时间过长，依次取车第____辆约需____分钟以上，实用性差，因此有的用户开始拆除。
3、水平循环类机械式停车设备。
采用一个水平循环运动的车位系统来存取停放车辆的机械式停车设备。
特点：可以省去进出车道，提建于狭长地形的地方，降低拉通风装置精心收集精心编辑精致阅读如需请下载。
机械停车库管理方案标准版本（二）辆进入车库监视区域，系统自动对比参照车辆图像，有异常情况，发出报警信号，并自动切换和记录相关图像。
5.3报警连动功能。
可以连动各类报警主机，如启动继电器发出声光报警通知安保人员自动放下道闸拦截车辆出入。
数字录像功能。
可以连续记录一个同在车库所发生事件，可以同步回放多个图像，可选择任意图像进行整体放大和局部放大，记录、回放、备份可同步进行各种信息。
目前已经开始有越来越多的居住小区开始采用机械停车库了。
考虑到成本及维修，目前多数小区采用的是多层升降横移式立体停车设备，大规模的仓储式机械停车库还很少。
升降横移式立体停车设备的泊车流程示意如下：(一)红绿黄指示灯指示车库运行状态。

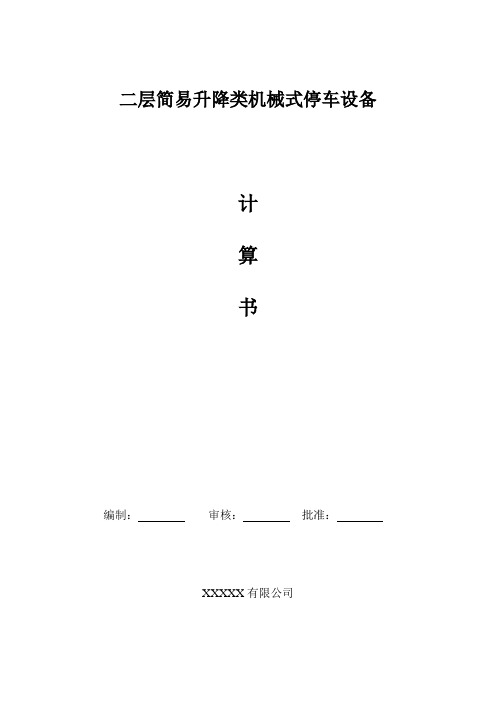

二层简易升降类机械式停车设备计算书编制：审核：批准：XXXXX有限公司二层简易升降类机械式停车设备本库型为二层简易升降类停车设备，链条式提升，容车规格：≤长5000*宽1850*高1550（mm）。
容车重量：≤2000kg。
载车板自重：420kg即提升总量为2420kg。
一、电机的选择（1）升降电机功率的计算汽车重量2000kg=20000N上载车板重量420kg=4200N升降速度 4.5m/min升降功率P=（20000+4200）*4.5/60/1000/0.95=1.91KW本产品升降电机功率定为2.2KW。
根据实际情况，综合经济性来考虑，初步选用仲益减速机。
电机功率为2.2KW，有效扭矩为Mn=830Nm，输出转速为24r/min1、初定主动链轮齿数为14齿，节距P=25.4（16A），双根。
则主动链轮分度圆直径D主=114.15mm2、由减速机的有效扭矩及主动链轮的分度圆直径可以求得传动链拉力即：F拉=Mn/R主=830/(114.15/2)*1000=14542.2N初步定从动轮齿数为35，由此可得从动轮分度圆直径d=283.35。
R从=M从/F拉所以：267.2/2=1300/ F拉F拉=11158.80NF拉=Mn/R主Mn2= F拉* R主=11158.80*0.066335=740.22Mn2 ≤Mn因此，选用电机扭矩合适。
二、链条传动计算1、已知1、额定载荷：2000 kg ；2、载车板重量：420 kg ；3、z1=14，d1=114.15mm4、z2=35，d2=283.35 ；5、z3=17 ，d3=138；6、n1=24 r / min2、负载W = 2000+420 = 2420 kg3、速比i = z2 / z1 = 35 / 14= 2.54、提升速度V = n2 * d1 *π/1000 = n1 / i * d3*π/1000 = 24 / 2.5* 138*3.14/1000 = 4.1 m/min5、功率P = F * V =（2000+420）*9.8/ 1000 * 4.1/ 60 =1.62 kw6、链条拉力1、扭矩W = F * r1 =（2000+420）*9.8*=23716N，共计四根链条，单根链条按照汽车载荷6:4分布，单根链条拉力是=23716*6/10/2=7114.8N查供应商产品检验报告，LT80,P=25.4链条的抗拉强度是≥66.72KN安全系数是：66.72*1000/7114.8=9.37倍＞7倍安全系数三、钢架强度计算根据《钢结构设计手册》中的表2-3 ，查得：横梁300*150*6.5*9以及立柱125*125*6.6*9的H型钢抗拉、抗压、抗弯强度设计值为f = 215 N / mm2 。

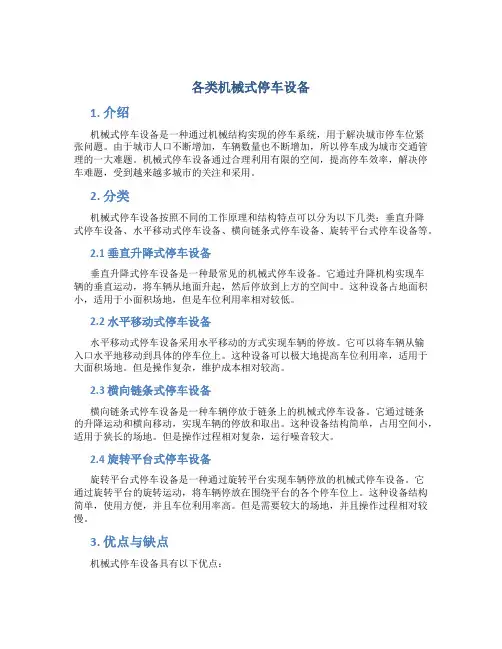

各类机械式停车设备1. 介绍机械式停车设备是一种通过机械结构实现的停车系统，用于解决城市停车位紧张问题。
由于城市人口不断增加，车辆数量也不断增加，所以停车成为城市交通管理的一大难题。
机械式停车设备通过合理利用有限的空间，提高停车效率，解决停车难题，受到越来越多城市的关注和采用。
2. 分类机械式停车设备按照不同的工作原理和结构特点可以分为以下几类：垂直升降式停车设备、水平移动式停车设备、横向链条式停车设备、旋转平台式停车设备等。
2.1 垂直升降式停车设备垂直升降式停车设备是一种最常见的机械式停车设备。
它通过升降机构实现车辆的垂直运动，将车辆从地面升起，然后停放到上方的空间中。
这种设备占地面积小，适用于小面积场地，但是车位利用率相对较低。
2.2 水平移动式停车设备水平移动式停车设备采用水平移动的方式实现车辆的停放。
它可以将车辆从输入口水平地移动到具体的停车位上。
这种设备可以极大地提高车位利用率，适用于大面积场地。
但是操作复杂，维护成本相对较高。
2.3 横向链条式停车设备横向链条式停车设备是一种车辆停放于链条上的机械式停车设备。
它通过链条的升降运动和横向移动，实现车辆的停放和取出。
这种设备结构简单，占用空间小，适用于狭长的场地。
但是操作过程相对复杂，运行噪音较大。
2.4 旋转平台式停车设备旋转平台式停车设备是一种通过旋转平台实现车辆停放的机械式停车设备。
它通过旋转平台的旋转运动，将车辆停放在围绕平台的各个停车位上。
这种设备结构简单，使用方便，并且车位利用率高。
但是需要较大的场地，并且操作过程相对较慢。
3. 优点与缺点机械式停车设备具有以下优点：•解决停车位紧张的问题，提高停车效率。
•可以灵活应对不同场地和需求。
•节省地面面积，提高土地利用率。
但是同时也存在一些缺点：•设备成本较高，投资回报周期较长。
•操作复杂，需要专业的管理和维护。
•可能存在安全隐患，需要加强安全管理措施。
4. 应用案例机械式停车设备在世界各地都有广泛的应用，下面介绍几个典型的应用案例：4.1 垂直升降式停车设备在商业中心的应用商业中心停车位紧张，垂直升降式停车设备成为解决停车难题的有效方式。
垂直升降类机械式停车设备标准
垂直升降类机械式停车设备是一种现代化停车设备，其设计和制造需要符合一定的标准，以确保其安全性、稳定性和可靠性。
本文将从设备设计、制造、安装和使用等方面，对垂直升降类机械式停车设备的标准进行详细介绍。
首先，设备的设计应符合国家相关标准和规定，包括但不限于建筑设计规范、机械设计规范、电气设计规范等。
设计时需要考虑设备的承载能力、运行速度、安全防护装置、紧急停车装置等方面的要求，确保设备在使用过程中能够安全可靠地运行。
其次，设备的制造需要符合机械制造工艺标准，确保设备的各个零部件符合相关尺寸和质量要求。
制造过程中需要进行严格的质量检验，确保设备的各项性能指标符合设计要求。
在安装过程中，需要严格按照设备安装说明书进行操作，确保设备安装的稳固可靠。
安装过程中需要注意设备的水平度和垂直度，以及设备与建筑物之间的连接方式，确保设备安装后能够稳固地运行。
最后，在设备的使用过程中，需要进行定期的维护保养工作，确保设备的各项功能正常运行。
同时，需要对设备进行定期的安全检查，确保设备的安全性能符合要求。
总之，垂直升降类机械式停车设备的设计、制造、安装和使用都需要符合相关的标准和规定，以确保设备在使用过程中能够安全可靠地运行。
只有严格遵守标准要求，才能保障设备的质量和安全性，为用户提供更好的停车体验。
简易升降式机械车库使用说明书The manuscript was revised on the evening of 2021使用说明书一、车库简介我公司生产安装的4层简易升降立体停车设备，结构形式为地下3层，地面1层。
每组可停8辆车（左右侧各停4辆，且每侧4个车台都为整体框架式结构），具体形式见图1（项目总图）。
该车库由电控柜、操作按钮、行程开关、急停按钮和报警装置组成，分自动和手动二种操作方式，当把“手动/自动”按钮转到“手动”档一边，可以进行手动操作，便于调试和维修，当将“手动/自动”按钮转到“自动”档一边，车位就可以正常运转。
车位的升降靠限位开关来定位，并设有极限保护。
车台前设有一组光电开关，车台板后设有限位挡杆用以规定停车范围或防止车辆超长，车台前光电还可以防止车库运行中人员误入车库。
本产品结构特点如下：1、金属结构部分：柱为马钢专供的结构型H型钢；梁为工字钢，每层车台板为整体结构。
2、电气部分：本产品所采用的电动机为国际知名品牌日立，减速机、电动机、制动器三位一体，为停车设备专用电机。
整个车库设有安全保护装置，如极限开关、安全防落装置、光电检测装置、警示灯装置，还具有过流保护、欠逆相保护等功能。
3、设备运行原理：当有存取车信号发出后，相应列由电机带动两根动力链条整体提升，当所存取车位到达地面层时，相应的限位开关动作，防坠装置打开，车位停止动作，驾驶员可进入车库，存取车辆。
存取车完毕后按“复位”按钮，防坠装置吸合，相应列整体下降，当车位复位为初始状态时，防坠装置打开，车库停止运行。
二、车位布置图（见下图图1）三、产品性能参数产品性能规格：型号MGPJSPJS型简易升降类机械停车设备电气配置清单产品性能规格：型号MGPJS四、操作盘描述操作盘采用200(宽)x250(高)x125(厚)不锈钢材质，防雨型。
盘底开孔放置一根24芯电缆至电气柜，盘体固定在车库前侧，方便用户存取车操作。
盘正面按钮区分3排，见图2。
升降横移类机械式停车设备
［定义］
采用以载车板升降或横移存取车辆的机械式停车设备。
［特点］
由于型式比较多，规模可大可小，对场地的适应性较强，因此使用十分普遍。
［主要组成部分］
钢结构部分、载车板部分、传动系统、控制系统、安全防护措施等。
［车库的选型与配置］
∙停车库装置尺寸
表1. 升降横移类停车库装置尺寸中长、宽要求
表2. 升降横移类停车库装置尺寸中对高度的要求
注：以上所标注的尺寸均为设备要求的净尺寸，此范围内，不能设置风管、消防管等设备。
如需设置风管、消防管可安装在行车道的上方。
∙
∙
∙
∙
停车设备选型。
简易升降类机械式停车设备标准1. 用途本标准规定了简易升降类机械式停车设备的设计、制造、安装、调试、审查等技术要求。
2. 适用范围本标准适用于简易升降类机械式停车设备，用于室内、室外及车库等停车场所。
3. 安全要求3.1 简易升降类机械式停车设备必须具备足够的安全设施，确保乘客和设备在使用过程中安全无虞。
3.2 要求在风险可控的情况下，安全防护技术设施能够保证乘客和设备的安全。
3.3 简易升降类机械式停车设备安装完毕后，由专业的部门进行安装、调试和审查。
4. 技术要求4.1 动力部件停车设备要求具备发动机或电动机驱动系统，其机构应符合国家有关规定。
4.2 控制系统停车设备要求具备自动或远程控制系统，其设计应考虑到安全性、可靠性和使用便捷性等因素。
4.3 设备结构停车设备的结构要求经久耐用，其成分要符合国家有关规定，并考虑到满足要求中的安全性和维护性要求。
4.4 安装工艺停车设备的安装工艺应符合国家有关规定，保证其安全性和可靠性。
4.5 技术参数停车设备的技术参数应符合国家有关标准，要考虑到可靠性、安全性等因素。
5. 试验5.1 出厂试验5.1.1产品出厂时，应由制造厂进行技术性能及安全性能试验，并由检测机构对试验结果进行验收，符合实际要求的产品方可出厂。
5.1.2经过考核的产品，在方案设计的基础上，应核实技术性能及安全性能，符合实际要求的产品方可出厂。
5.2 运行试验5.2.1随着设备的安装及调试完毕，应进行现场的安全性及技术性试验，确保按设计要求和国家标准运行安全、稳定、准确。
5.2.2安全性及技术性试验应考虑到使用条件、环境等因素，根据实际情况应作出必要的调整，避免安全隐患及不良影响。
6. 其他6.1 对于标准的任何修改、扩充或变更，应按有关的规定执行。
6.2 对于情况特殊的产品，应按相关的专业要求作出解释及补充。
机械车位定额
机械车位定额是指在不同类型的机械车位中，单位车位所需的设备和材料费用。
根据不同的机械车位类型和规模，定额会有所不同。
以下是一些常见的机械车位类型和定额：
1.升降横移类：升降横移类机械车位是市场上最常见的一种机械
车位，其定额一般在1500-3000元/个之间，具体定额取决于车
位的尺寸、载重、高度等因素。
2.简易升降类：简易升降类机械车位是较简单的一种机械车位，
其定额一般在1000-2000元/个之间，具体定额取决于车位的
尺寸、载重等因素。
3.垂直循环类：垂直循环类机械车位是一种较为先进的机械车位，
其定额一般在2000-4000元/个之间，具体定额取决于车位的
尺寸、载重、高度等因素。
4.多层升降类：多层升降类机械车位是指多层的升降式停车设备，
其定额一般在5000-10000元/个之间，具体定额取决于车位的
尺寸、载重、高度等因素。
需要注意的是，以上定额仅供参考，实际定额应根据具体的项目需求和实际情况进行评估和确定。
同时，还需要考虑设备安装、维护、更新等费用，以及设备的安全性能和可靠性等因素。
二层液压简易升降类停车设备PJSY型2层使用说明书目录1.产品功能和规格 (1)2.安装要求 (2)3.安装步骤 (4)4.动力单元功能说明 (18)5.测试运行 (19)6.使用说明 (20)7.保养与维护 (20)8.故障排除 (21)9.零件明细表 (22)1.产品功能和规格（1）设备额定载重2.0T：经过CE认证；（2）配有机械防坠装置；（3）上限位高度限定；（4）下车位挡车杆；（5）采用 AC220V 或 AC380V 供电方式。
2.安装要求2-1安装工具：（配冲击砖头，钻头长度不46号抗磨液压2-2安装环境要求（1）如果安装位置为整面混凝土，则整面混凝土厚度≥200mm即可。
（2）如果安装位置为非混凝土地面。
则要在立柱安装位置做地基，灌浆混凝土厚度≥700mm。
（3）新建地基混凝土须凝固28天以上。
（4）混凝土的能承受的荷载为210KG/cm2。
（5）地面必须平整无裂缝，平整度≤5mm。
（6）空间高度能满足使用要求≥3.5mm。
2-3供电要求单台设备供电电源至少为2.2KW，电缆横截面积至少2.5mm2,需要接地线。
多台设备供电电源至少要达到所有设备总功率的70%，即总功率=（N*2.2KW）*70%，N=设备总数量。
3-1安装之前请先检查包装是否缺件6右立柱 13解锁挂钩 23二层后挡轮边梁 17油管槽 5左立柱7左提升臂3左基座1按钮控制臂2一层挡轮杆30提升9下连接滚筒 8右提升臂20左后边梁 19左前边梁25坡道板 （上车板）21右前边梁27波浪板 22右后边梁26后覆板24行走轮固定座4右基座4850 49857514229用米尺和墨盒依据安装环境要求，参照上图数据放线。
将立柱按照放线位置放置。
保证立柱的垂直度，不可倾斜。
同时将油管槽按照图示方向放置于立柱之间。
基于安全考虑，将每个立柱用两个车修栓固定。
固定方法为用冲击钻直接对准设备的孔钻，再用锤子将车修栓敲入洞中，用扳手拧紧。
中华人民共和国机械行业标准JB/T 8909-1999简易升降类机械式停车设备------------------------------------------------------------------------1 范围本标准规定了简易升降类机械式停车设备的型式、基本参数，技术要求，试验方法，检验规则，包装和运输等内容。
本标准适用于设备的升降或俯仰机构使汽车存入或取出的简易的机械式停车设备2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB 191-1990 包装储运图示标志GB/T 985-1988 气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸GB/T 986-1988 埋弧焊焊缝坡口的基本型式和尺寸GB/T 3766-1983 液压系统通用技术条件GB/T 3768-1996 声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法GB/T 3811-1983 起重机设计规范GB/T 4942.2-1993 低压电气外壳防护等级GB/T 6417-1986 金属熔化焊焊缝缺陷分类及说明GB/T 7935-1987 液压元件通用技术条件GB/T 8918-1996 钢丝绳GB/T 8923-1988 涂装前钢材表面锈蚀等级和除锈等级GB/T 9286-1988 色漆和清漆漆膜的划格试验GB/T 13306-1991 标牌GB/T 13384-1992 机电产品包装通用技术条件GB 17907-1999 机械式停车设备通用安全要求GB 50067-1997 汽车库、修车库、停车场设计防火规范GB 50168-1992 电气装置安装工程电缆线路施工及验收规范GB 50169-1992 电气装置安装工程接地装置施工芨验收规范GB 50171-1992 电气装置安装工程盘、柜及二次回路结线GB/T 17587.3-1998 滚珠丝杠副验收条件和验收检验JB/T 8713-1998 机械式停车设备类别、型式与基本参数JB/T 9893-1999 滚珠丝杠副螺母安装联接尺寸3 型式、基本参数3.1 型式3.1.1 简易升降机械式停车设备按其具体构造或配置关系划分，有垂直升降地上两层、垂直升降半地下两层、垂直升降半地下三层、俯仰升降地上两层等，参见图1。
升降横移类机械式停车设备标准摘要:标准规定了升降横移类机械式停车设备的技术要求、安全要求、标志、使用、维护保养等方面的规定，旨在保证这类设备的正常运行，同时避免带来的安全隐患。
一、引言随着时代的发展，科技的进步，人们生活水平的提高，出行方式也有了新的改变。
尤其是在城市，出行方式已经从马车跳跃到了汽车，现在停车也发生了翻天覆地的变化，以至于出现了升降横移类机械式停车设备。
由于这种机械式停车设备的独特性和复杂性，因此，必须制定标准，以确保其正确使用、保证安全，进而更好地应对停车的需求，营造安全停车环境。
二、升降横移类机械式停车设备标准1、定义《升降横移类机械式停车设备标准》（以下简称“本标准”）是指通过机械方式实现车辆升降和横移的停车设备，其设备规格和参数应当满足本标准规定的要求。
2、技术要求（1）设备的选型应当考虑建筑物的结构类型、车位的数量和尺寸、车辆的型号、地面面积等。
（2）设备的安装和调试工作应当由具有资质和经验的专业公司来进行，并严格按照本标准规定执行。
（3）设备的电气系统应当以安全可靠、稳定运行为原则，并应符合电气安全相关的国家标准。
（4）设备的机械系统应当符合设备生产厂家的规定，在安装、调试、使用、维修保养等过程中应当遵守相关的安全措施。
3、安全要求（1）设备的防护装置应当严格按照安全标准设置，以确保操作人员的安全。
（2）设备的机电系统应当安装有安全保护装置，以避免意外伤害。
（3）设备全部安装完毕后，应当进行检查调试，以确认其安全性。
4、标志设备的表面上应当有明显的安规使用说明及警示标志，以便操作人员对其功能及使用方法有一定的了解。
五、使用（1）设备应当按照安装说明书和使用说明书的规定使用。
（2）在使用时，应当严格遵守本标准的规定，重视安全操作，以避免意外伤害。
（3）设备的操作人员应当熟悉设备操作的基本原理，并及时做好安全检查和维护保养。
六、维护保养（1）每次使用前应当检查设备的安全性和可靠性。
升降停车设备原理升降停车设备是一种常见的机械设备，用于解决有限空间内停车位不足的问题。
本文将详细介绍升降停车设备的原理及其工作过程。
一、升降停车设备的分类及原理升降停车设备广泛应用于住宅小区、商业中心和办公楼等场所。
根据原理和结构的不同，升降停车设备可以分为升降机械式、升降简易式及升降自动化式。
1. 升降机械式停车设备升降机械式停车设备采用液压或机械驱动系统，通过垂直升降来实现停车位的增加。
其基本原理是通过一个或多个垂直柱支撑停车平台，通过液压或机械装置将车辆平台升降到所需高度。
2. 升降简易式停车设备升降简易式停车设备是一种简化的升降设备，通常用于小规模停车场。
其原理是通过一个或多个伸缩支撑杆来支撑车辆平台，通过手动或电动装置实现升降。
3. 升降自动化式停车设备升降自动化式停车设备是一种高度智能化的停车设备，采用自动化控制系统实现车辆的升降和存储。
其原理是通过使用电梯般的系统，将车辆平台升降到空闲停车位，并实现车辆的自动存取。
二、升降停车设备的工作过程升降停车设备的工作过程主要由以下几个步骤组成：车辆进入、车辆升降、车辆存取以及车辆退出。
1. 车辆进入当车辆进入停车场并选择使用升降停车设备时，司机将车辆停放在设备的进入口处。
在自动化式停车设备中，通常会有识别系统，用于识别车辆的尺寸和重量，以便为其分配合适的停车位。
2. 车辆升降在进入口处完成认证和选择停车位后，设备开始升降车辆。
对于机械式停车设备，液压或机械装置将车辆平台升至所需高度。
在自动化式停车设备中，电梯般的系统将车辆平台升降到指定停车位。
3. 车辆存取当车辆被升至停车位后，系统会将车辆平台移动到相应的停车位。
在自动化式停车设备中，每个车位都配备了传感器和控制系统，可以精确地定位和存取车辆。
司机可通过控制面板或遥控器选择存储或提取车辆。
4. 车辆退出当司机需要取车时，系统会将车辆从停车位移动到取车区域，然后将车辆平台降至地面。
司机可以安全地上车并驶离停车场。
简易升降类机械停车设备
本产品结构特点如下：
1、金属结构部分：
柱为鞍钢专供的结构型H型钢；梁为工字钢，每层车台板为整体结构。
2、电气部分：
本产品所采用的电动机为国际知名品牌日立，减速机、电动机、制动器三位一体，为停车设备专用电机。
整个车库设有安全保护装置，如极限开关、安全防落装置、光电检测装置、警示灯装置，还具有过流保护、欠逆相保护等功能。
一、设备运行原理：
当有存取车信号发出后，相应列由电机带动两根动力链条整体提升，当所存取车位到达地面层时，相应的限位开关动作，防坠装置打开，车位停止动作，驾驶员可进入车库，存取车辆。
存取车完毕后按“复位”按钮，防坠装置吸合，相应列整体下降，当车位复位为初始状态时，防坠装置打开，车库停止运行。
二、简易升降类主要机械停车设备配置清单
产品性能规格：型号MGPJS
三、产品性能参数
产品性能规格
四、操作盘描述
操作盘采用200(宽)x250(高)x125(厚)不锈钢材质，防雨型。
盘底开孔放置一根24芯电缆至电气柜，盘体固定在车库前侧，方便用户存取车操作。
盘正面按钮区分3排，见图2。
从上至下分别为电源指示灯、蜂鸣器、左右列选择开关、手动/自动转换开关、BF1、BF2、BF3、复位、电源钥匙开关、急停按钮。
盘顶打孔固定警示灯，在车库动作情况下呈闪烁状态，提醒人员注意人身安全。
当汽车停放超长或有人员误入车库，车库将自动停止动作，直到问题排除，重新操作，同时蜂鸣器会提示处于正常工作状态。
简易升降简易图：。
